《110kv～750kv架空输电线路设计规范》(gb-50545-2010) 35页

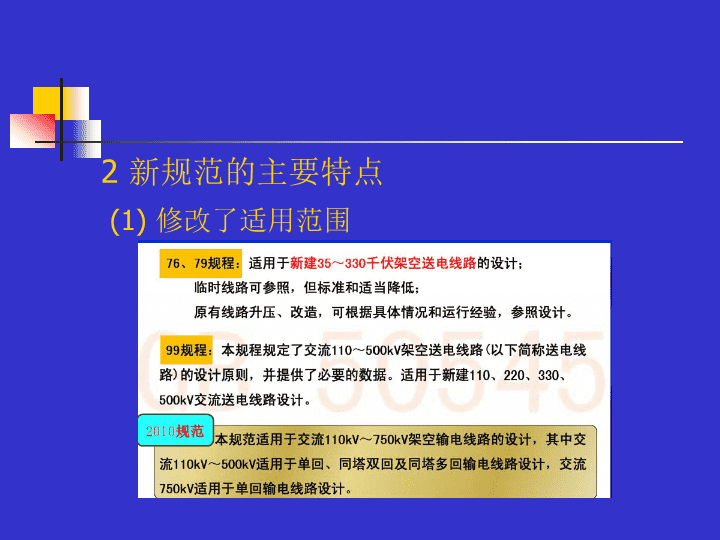

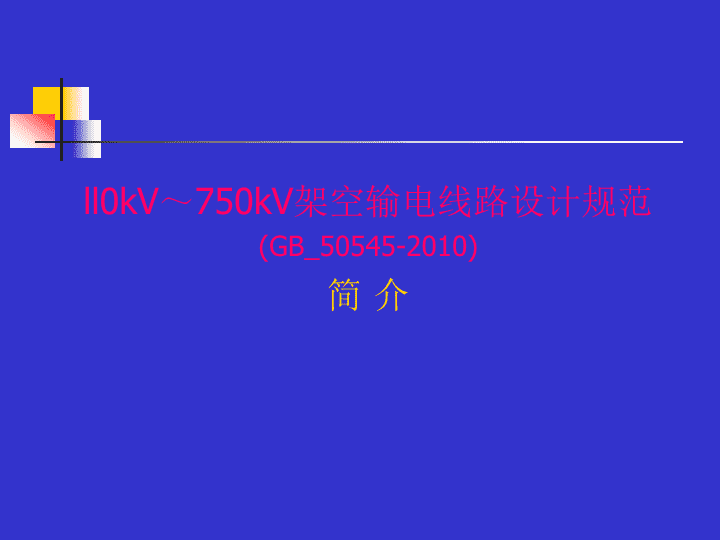

ll0kV～750kV架空输电线路设计规范(GB_50545-2010)简介 1规范的变迁 2新规范的主要特点(1)修改了适用范围 （2）提高输电线路的覆冰条件2新规范的主要特点 2新规范的主要特点（2）提高输电线路的覆冰条件 2新规范的主要特点（2）提高输电线路的覆冰条件 2新规范的主要特点（2）提高输电线路的覆冰条件 2新规范的主要特点（2）提高输电线路的覆冰条件 2新规范的主要特点（2）提高输电线路的覆冰条件 f)杆塔荷载的规定2新规范的主要特点（2）提高输电线路的覆冰条件 f)杆塔荷载的规定2新规范的主要特点（2）提高输电线路的覆冰条件 2新规范的主要特点（3）地线保护角的规定 2新规范的主要特点（3）地线保护角的规定 2新规范的主要特点（3）地线保护角的规定 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合直线杆塔要考虑最大水平档距和最小垂直档距的组合工况。 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合根据覆冰厚度考虑杆塔承受最扭矩工况 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合 2新规范的主要特点（4）杆塔荷载及组合e)杆塔风荷载标准值计算公式 2新规范的主要特点（4）杆塔荷载及组合e)杆塔风荷载标准值计算公式 2新规范的主要特点（4）杆塔荷载及组合e)杆塔风荷载标准值计算公式B——覆冰时风荷载增大系数，5mm冰区取1.1，10mm冰区取1.2；15mm冰区取1.3，20mm及以上取1.5～2.0。 2新规范的主要特点（5）结构材料 2新规范的主要特点（6）构件允许长细比 2新规范的主要特点（7）风、冰荷载的重现期和基准高基本风速、设计冰厚按以下重现期确定：750kV、500kV输电线路及其大跨越50年110～330kV输电线路及其大跨越30年110～750kV输电线路：离地面10m各级电压大跨越：离历年大风季节平均最低水位10m基准高： 2新规范的主要特点（8）结构重要性系数：一级：重要的500KV和750KV线路及500KV和750KV大跨越，杆塔结构重要性系数不小于1.1；二级：500KV和750KV线路、110KV~330KV线路，重要的110KV~330KV线路及110KV~330KV大跨越，杆塔结构重要性系数为1.0；三级：临时性杆塔结构重要性系数为0.9。
