架空平行集束绝缘导线低压配电线路设计与施工规程 48页

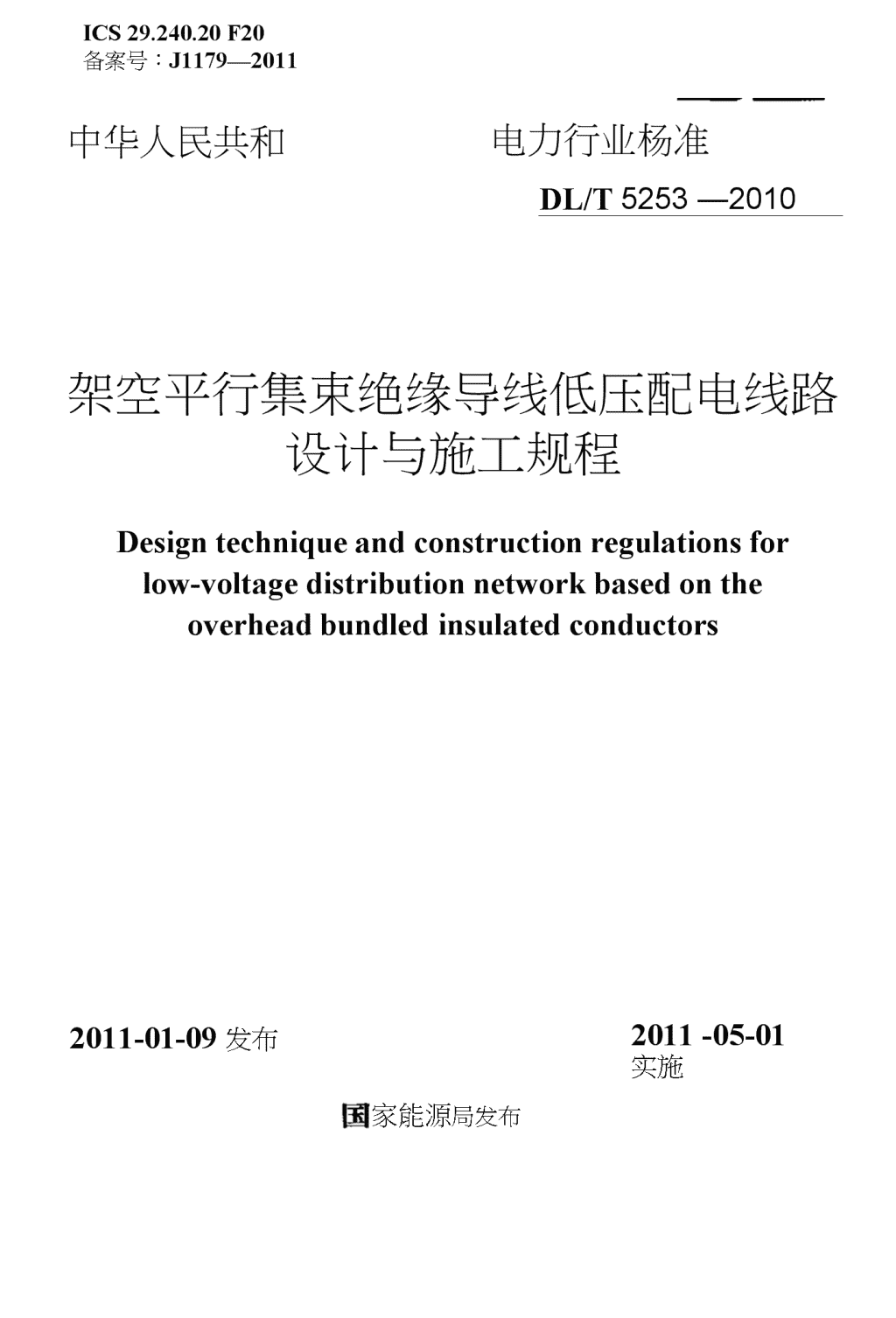

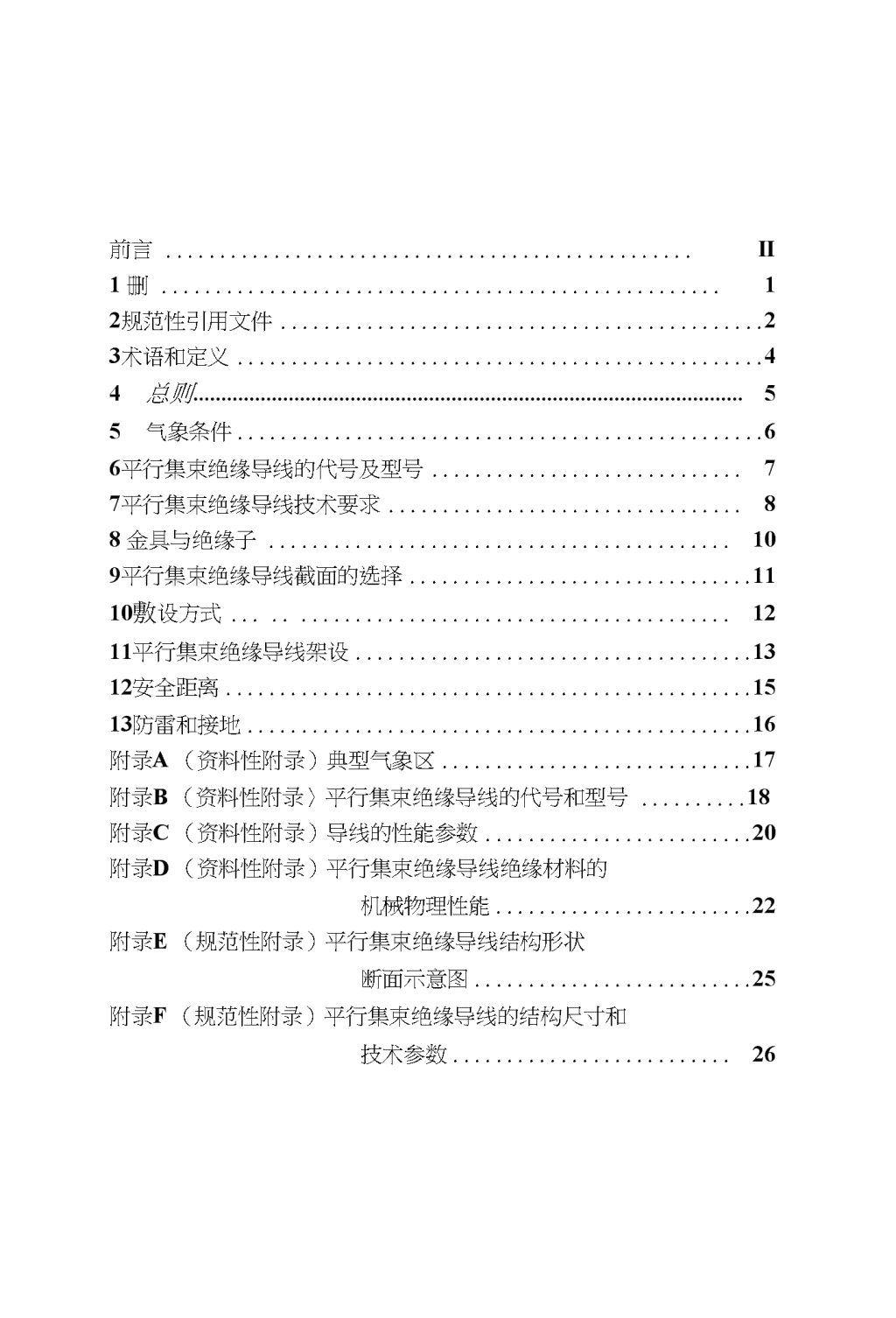

中华人民共和电力行业杨准DL/T5253—2010架空平行集束绝缘导线低压配电线路设计与施工规程Designtechniqueandconstructionregulationsforlow-voltagedistributionnetworkbasedontheoverheadbundledinsulatedconductors2011-01-09发布2011-05-01实施家能源局发布ICS29.240.20F20备案号：J1179—2011 前言II1删12规范性引用文件23术语和定义44总则55气象条件66平行集束绝缘导线的代号及型号77平行集束绝缘导线技术要求88金具与绝缘子109平行集束绝缘导线截面的选择1110敷设方式1211平行集束绝缘导线架设1312安全距离1513防雷和接地16附录A（资料性附录）典型气象区17附录B（资料性附录〉平行集束绝缘导线的代号和型号18附录C（资料性附录）导线的性能参数20附录D（资料性附录）平行集束绝缘导线绝缘材料的机械物理性能22附录E（规范性附录）平行集束绝缘导线结构形状断面示意图25附录F（规范性附录）平行集束绝缘导线的结构尺寸和技术参数26 附录G（规范性附录）平行集束绝缘导线的试验规则31条文说明33一、二期农村电网建设与改造工程以来，农村低压配电网络中开始使用架空平行集束绝缘导线，由于它与以往使用的绝缘线相比，在导线结构及施工等方面有特殊性。为规范其选用、设计和施工等，特制定本标准。本标准由中国电力企业联合会提出。本标准由电力行业农村电气化标准化技术委员会归口。本标准起草单位：国家电网公司农电工作部、沈阳农业大学、中国电力科学研究院。本标准主要起草人：朴在林、盛万兴、张莲瑛、陈俊章、张博、刘忠亚。本标准在行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。本标准规定了架空平行集束绝缘导线的技术要求及用于低压配电线路的设计与施工技术规则。.本标准适用于新建和改建的额定电压为380V/220V架空平行集束绝缘导线的设计与施工。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GBZT2951.11—2008电缆和光缆绝缘和护套材料通用试验方法第II部分:通用试验方法厚度和外形尺寸測量机械性能试验(IEC608114-1:1993,IDT)GB/T2951.12—2008电缆和光缆绝缘和护套材料通用试验 方法第12部分：通用试验方法热老化试验方法(IEC608114-2：1985,IDT)GB/T2951.13—2008电缆和光缆绝缘和护套材料通用试验方法第13部分:通用试验方法密度測定方法吸水试验收缩试验(IEC60811-1-3:1993,IDT)GB/T2951.14—2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验(IEC6081M-4：1985,IDT)GB/T2951.21—2008电缆和光缆绝缘和护套材料通用试验方法第21部分:弹性体混合料专用试验方法耐臭氧试验热延伸试验浸矿物油试验(IEC60811-2-1：1998,IDT)GBZT295131—2008电缆和光缆绝缘和护套材料通用试验方法第31部分:聚氯乙烯混合料专用试验方法髙温压力试验抗开裂试验(IEC60811-34:1985,IDT)GB/T295132—2008电缆和光缆绝缘和护套材料通用试验方法第32部分:聚氯乙烯混合料专用试验方法失重试验热稳定性试验(IEC60811-3-2：1985，IDT)GB/T3048.4—2007电线电缆电性能试验方法第4部分: 寸体直流电阻试验GB/T3048.5—2007电线电缆电性能试验方法第5部分:绝缘电阻试验GBZT3048.8—2007电线电缆电性能试验方法第8部分:交流电压试验(NEQIEC600604:1989)GB/T3682—2000热塑性塑料熔体质量流动速率和熔体体积流动速率的测定(ISO1133;1997,IDT)电工圆铝线电缆的导体GB/T3953—2009电工圆铜线GB/T3955—2009GB/T3956—2008GBAT4909.2—2009裸电线试验方法第2部分：尺寸测量GB/T49093—2009裸电线试验方法第3部分：拉力试验GBfT6995.1—2008电线电缆识别标志方法第一部分：一般规定GBZT12527—2008额定电压lkV及以下架空绝缘电缆GB/T18380.11—2008电缆和光缆在火焰条件下的燃烧试验第11部分，单根绝缘电线电缆火焰垂直蔓延试验试验装置(IEC60332-M：2004,IDT)DLZT499一2001农村低压电力技术规程DI7T601—1996架空绝缘配电线路设计技术规程 3术语和定义下列术语和定义适用于本标准3.0.1架空平行集束绝缘导线bundledin&ulatedconductors用于低压架空线路的两根、三根或四根绝缘导线平行连接在一起的导线束。简称平行集束绝缘导线。 4.0.1架空平行集束绝缘导线适用于新建和改建的额定电压为380V/220V低压配电线路的设计与施工。4.0.2平行集束绝缘导线线路设计应与城、镇（乡〉、村的总体规划相协调，4.0.3下列地区宜采用平行集束绝缘导线。a）乡镇街道、人口密集区；b）绿化地区及林带；c）污秽严重地区；d）农村低压分支线、接户线；e）农村偏远小负荷地区。 5气象条件5.0.1平行集束绝缘导线低压架空线路设计与施工所采用的气象条件，应根据当地的气象资料（采用十年一遇的数值）和附近已有线路的运行经验确定。如当地的气象资料与典型气象区（参见附录A）接近，宜采用典型气象区所列的数值。5.0.2平行集束绝缘导线低压架空线路的最大设计风速值，应采用离地面10m髙处，十年一遇lQmin平均最大值。如无可靠资料，在空旷平坦地区不应小于25m/s。在山区宜采用附近平坦地区风速的1.1倍。5.0.3电杆、绝缘导线束的风荷载按下式计算：(5.03)PF=9.807CF16V2式中：W——电杆或绝缘导线束的风荷载，N;L载体型系数，采用下列数值：!形截面的钢筋混凝土杆，0.6;矩形截面的钢筋混凝土杆，1.4;绝缘导线束外切圆直径小于17mm，1.2;绝缘导线束外切圆直径不小于17mm,1.1:绝缘导线束覆冰（不论直径大小〉，1.2;•电杆杆身侧面的投影面积或绝缘导线束外切圆直径与水平挡距的乘积，m2; V——应按风向与线路走向相垂直的情况计算风荷载（转角杆按线路夹角等分线方向）。5.0.4平行集束绝缘导线架空低压线路设计覆冰厚度，应根据附近已有线路的运行经验确定。如无资料，除第I气象区外，参见附录A。银计风速，m/s«>6平行集束绝缘导线的代号及型号平行集束绝缘导线的代号及型号参见附录B。 DLZT5253—20107平行集束绝缘导线技术要求7.1导体7J.1铜芯应采用符合电工圆铜线GBfT3953—2009的TR型软圆铜线。7.1.2铝芯应采用符合电工圆铝线GB/T3955—2009的LY9型Hg状态的硬圆铝线。7.1.3铜芯10mm2及其以上、铝芯16mm2及其以上导体应采用紧压圆型绞合，绞合的铜、铝导体，导体绞合节距比，绞合方向应符合GB/T3956—2008的规定。7.1.47股及以下绞合线芯单股不允许有接头。7.1.5线芯应表面光洁（无油污、无毛刺、无锐边、无凸起等），无断裂。7.1.6导线材料的机械物理性能参见附录C。7.2绝缘7.2.1应采用耐候型的交联聚乙烯（XLPE）、聚乙烯（PE）或聚氯乙烯（PVC）。7.2.2绝缘材料应紧密挤包在导体上，表面应平整、色泽均匀、无机械损伤、断面无可见的气孔，7.2.3绝缘材料的机械物理性能参见附录D。7.3结构7.3.1平行集束绝缘导线结构形状断面示意图遵照附录E的要求。7.3.2平行集束绝缘导线的结构尺寸和技术参数遵照附录F的要求。7.3.3平行集束绝缘导线的每束外皮绝缘厚度的标称值应符合 附录F的规定，绝缘厚度的平均值应不小于标称值，其最薄处厚度不小于标称值的90%。7.3.4平行集束绝缘导线的中性线应有明显的凸纹标志。7.4试验要求7.4.1型式试验应遵照附录G的要求。7.4.2出厂试验线芯与线芯之间及线芯与地之间应能经受3500V,lmin交流耐压试验，其他试验项目应遵照附录G的规定。 DL/T5253—20108金具与绝缘子8.1.1铆定线夹、并沟线夹、悬吊线夹等应采用专用绝缘金具，不应采用穿刺型线夹*使用前要进行外观检査，且应满足以下要求：组件齐全，铝合金、金属部件应光洁、无裂痕、无毛剌、无飞边、无沙眼、无气泡；塑料、橡胶件应完整无损；螺帽螺杆配合良好。8.1.2抱箍、U形蟫栓、延长环、墙担、尖铁、连板等应镀锌良好，无锈蚀。8.2绝缘子绝缘子安装瓷釉光滑，无裂纹、无缺釉、无斑点、无烧劣前应清除表面污垢。 9平行集束绝缘导线截面的选择平行集束绝缘导线的截面应按裸导线经济电流密度选择的导线截面的1.15倍选择 DL/T5253—201010敷设方式10,0,1平行集束绝缘导线的敷设方式采用杆上敷设和沿墙敷设方式。10.0.2杆上敷设时应采用不小于8m水泥杆，档距不超过50m。档距超过50m时应采用钢绞线悬挂的敷设方式。10.0.3电杆、拉线和基础的施工应符合DL/T499—2001的规定。10.0.4应在合适的位置安装接地环，各相环与环之间沿导线方向间距不小于0.3m。 11.1放线11.1.1放线宜在干燥天气进行，施工温度为rc〜4(rc。11.1.2放线过程中，应将平行集束绝缘导线放在塑料滑轮或套有橡胶护套的铝滑轮内，滑轮直径不应小于平行集束绝缘导线外径的1.2倍，槽深不小于平行集束绝缘导线外径的1.25倍，槽底部半径不小于0.75倍平行集束绝缘导线等效外径。11.1.3放线时，平行集束绝缘导线不得在地面、杆塔、横担、绝缘瓷瓶或其他物体上拖拉，以防损伤绝缘层。11.1.4平行集束绝缘导线宜采用网套牵引。11.2平行集束绝缘导线的连接11.2.1平行集束绝缘导线应在耐张杆上非承力线处采用专用线夹连接。11.2.2平行集束绝缘导线T接应采用专用线夹，各相T接点顺导线方向的间距不小于0.15m。11.2.3平行集束绝缘导线连接后，应进行安全防护处理。连接点应加装绝缘防雨罩，绝缘罩不得磨损、划伤，安装位置不得颠倒，并保持封闭，防止进水。11.3紧线11.3.1平行集束绝缘导线不宜过牵引。环境温度25°C、档距为50m时，弧垂应保持在0.2m〜0.3m，档距与环境温度变化时，弧垂作相应调整，11.3.2应使用网套或面接触的卡线器，严禁直接用紧线器紧线, DL/T5253—2010防止卡伤绝缘层。11.3.3导线安装应保证各档导线的应力一致，先紧固耐张段的每个悬吊线夹，再紧固铆定线夹。11-411.4.1耐张杆、终端杆应采用与平行集束绝缘导线绝缘材料一致的绝缘垫衬铆定线夹。11.4.2直线杆采用橡胶绝缘垫衬悬吊线夹。11.4.3平行集束绝缘导线与拉线、电杆或构架间的距离不应小于0.05m。11.4.4接户线的固定应在建筑物上采用绝缘子固定11-5接户线平行集束绝缘导线的接户线应符合DLZT499—2001的相关规定。 12安全距离平行集束绝缘导线的安全距离执行DL/T601—1996的相关规定。 DLZT5253—201013防雷和接地平行集束绝缘导线的防雷和接地执行DL/T499-2001的相关规定。 附录A（资料性附录）典型气象区典型气象区的划分见表A.1。表A.1典型气象区气象区IUmIVVVIVB大气温度最髙+40最低一5-10一5-20-20-40-20导线覆冰—-5最大风+10+10-5W-5-5-5一5凤速m/s最大风30252525252525导线覆冰10最高、最低气混0覆冰厚度mm—555101015冰的比重0.9 附录B（资料性附录）平行集束绝缘导线的代号和型号B.1平行集束绝缘导线的代号a）系列代号（架空）一JK。b）材料和结构特征代号：铜导体一省略；铝导体一L;聚氯乙烯绝缘_V;聚乙烯绝缘一Y;交联聚乙烯绝缘一YJ。B.2平行集束绝缘导线产品表示方法a）额定电压0.6>lkV架空铜芯聚氯乙烯绝缘导线束，四芯型，标称截面25mm2。表示为：BS1—JKV—0.6/lkV4X25。b）额定电压0.6/lkV架空铝芯聚乙烯绝缘导线束，四芯型，其中相线芯为三芯，相线标称截面为35mm2；零线芯标称截面为25mm2。表示为tBS1—JKLY—0.6/1kV3X35+1X25。c）额定电压0.6/lkV架空铝芯交联聚乙烯绝缘导线束，三芯型，其中相线芯为二芯，相线标称截面为35mm2;零线芯标称截面为25mm2。表示为：BS2-JKLYJ—0.6/lkV2X35+1X25。d）额定电压0.6kV架空铝芯聚乙烯绝缘导线束，二芯型，标称截面16mm2。表示为：BS3-JKLY—0.6kV2X16。B.3平行集束绝缘导线的型号 平行集束绝缘导线的型号见表B.1 表B.1平行集束绝缲导线的型号型号名称BS1—JKV—lkV额定电压lkV铜芯四芯型聚氯乙烯架空平行集束绝缘导线BS1—JKLV—lkV额定电压lkV铝芯四芯型聚氯乙烯架空平行集束绝缘导线BS2—JKV—lkV额定电压lkV锕芯三芯型聚氯乙烯架空平行集束绝缘导线BS2—JKLV—lkV额定电压lkV铝芯三芯型聚氯乙烯架空平行集束绝後导线BS3—JKV—0.6kV额定电压0.6kV铜芯二芯型聚氯乙烯架空平行集束绝缘导线BS3—JKLV—€.6kV额定电压0.6kV铝芯二芯型聚氯乙烯架空平行集束绝缘导线BS1—JKY—JkV额定电压lkV钢芯四芯型聚乙烯架空平行集束绝缘导线BS1—JKLY—lkV额定电压lkV铝芯四芯型聚乙烯架空平行集束绝缘导线BS2—JKY—lkV额定电压lkV铜芯三芯型聚乙烯架空平行集束绝缘导线BS2—JKLY—lkV额定电压lkV铝芯三芯型聚乙烯架空平行集束绝缘导线BS3—JKY—0.6kV额定电压0.6kV铜芯二芯塑聚乙烯架空平行集束绝缘导线BS3—JKLY—O.6kV额定电压0.6kV铝芯二芯型聚乙烯架空平行集束绝掾导线BS1—JKYJ—lkV额定电压lkV铜芯四芯型交联聚乙烯架空平行集束绝缘导线BS1—JKLYJ—lkV额定电压lkV铝芯四芯型交联聚乙烯架空平行集束绝缘导线BS2—JKYJ—lkV额定电压lkV铜芯三芯型交联聚乙烯架空平行集束绝缘导线BS2—JBCLYJ—lkV额定电压lkV铝芯三芯型交联聚乙烯架空平行集束绝缘导线BS3—JKYJ—C.6kV额定电压O.6kV铜芯二芯型交联聚乙操架空平行集束绝缘导线BS3—JKLYJ—O.6kV额定电压0.6kV铝芯二芯型交联聚乙烯架空平行巣束绝缘导线 附录C（资料性附录）导线的性能参数C.1铝线的性能参数参见表C.1。表C.1铝线的性能参数单线根数最终鳟性系敢N/rom2线膨胀系数izr75900023.0X10^195600023.0X10^3756000210X10-*615400023.0X10-4注1:弹性系数值的稍确度为士3000N/mm2;注2:弹性系数适用于导线受力在15%〜50%导线计算拉断力时.B.2铝合金线的性能参数参见表C.2。表C.2铝合金线的性能参导线种类最终弹性系数N/mm2线膨胀系数izr铝合金线54900-6570023.0X10^注h铝合金线根据其所含金成分不同而最终弹性系数有差别，故可在此范围内选择•注弹性系数适用于导线受力在15%〜50%导线计算拉断力时. C.3铜线的性能参数参见表C.3。 表C.3铜线的性能参数导线种类最终弹性系数N/mm2线膨胀系数i/r硬铜线12700017X10-6软铜线9800017X10"6注1:弹性系数值的精确度为土3000N/nim注2:弹性系数适用于导线受力在15%〜50%导线计算拉断力时， 附录D（资料性附录）平行集束绝缘导线绝缘材料的机械物理性能B.1平行集束绝缘导线绝缘材料的机械物理性能见表D.1表a1平行集束绝缘导线绝缘材料的机械物理性能序号项目单位性能要求PVCPEXLPE抗张强度和断裂伸长率原始性能抗张强度最小MPa12.51012.5断裂伸长率最大%150300200空气烘箱老化试验老化条件：温度r80土2100土2135±3老化条件：时间h168240168试验结果抗张强度：最大MPa12.5—一变化率：最小%±20—±251断裂伸长率：最小%150300—变化率：最大%±20一—±25人工气候老化试验老化时间h100810081008试验结果a,Oh〜1008h抗张强度变化率最大%±30±30±30断裂伸长率变化率最小%±30±30±30b,504h〜1008h抗张强度变化率最大%士15土15士15 断裂伸长率变化牟最大%±15土15土15 表D.1（续〉序号项冃%单位性能要求PVCFEXLPE热失重试验2处理时间h168——处理温度X：肋±2——失重最大mg/cm22.0—抗开裂试验3处理温度•c150土3——处理时间h1-—试验结果―•不开裂—髙温压力试验A处理溢度•c80±2——4处理时间h4(6)——变形率S大%50■■■•圓■■低温卷烧试验5处理温度-35——试验结果—不开裂—低温拉伸试验6处理温度-35——断裂伸长率最小—20—-—低温冲击试验7处理温度•c-35——试验结果-—不开裂——8吸水试验电压法Q1温度r70土2——O«1时间h240—试验结果——不击穿—— 表D.1（续）序号项e单位性能要求PVCPE]XLPE重董法B9温度■c—85±285土20.4时间h—336336吸水量最大mgZcm2.11收缩实验9温度r一—100±3130土3时间h—11允许收缩率最大%—44热延伸试验温度r■—200±3in载荷时间min—15IV机械应力N/cm220载荷下伸长率最大%——175冷却后伸长率最大%—1511熔融试验11老化前允许值最大g/10min—0.4— 附录E(规范性附录)平行集束绝缘导线结构形状断面示意1平行集束绝缘导线结构形状新面见a)BS1—四芯型b)BS2—三芯型c)BS3—二芯型1一横向连接筋；2—竖向连接筋；3—导线外皮绝缘厚度：4一导线图E.1平行集束绝缘导线结构形状断面示意图 附录F（规范性附录）平行集束绝缘导线的结构尺寸和技术参jF.1BS1—四芯型同截面平行集束绝缘导线结构尺寸和技术参数见表F.1。表F.1BS1—四芯型同截面平行集束绝缘导线结构尺寸和技术参数(BS1-JKV,BS1JKLV,BS1.JKY,BS1-JKLY,BS1-JKYJ，BS1-JKLYJ0.6/lkV)芯数X标称截面mm2导体中最少单线根数导体外径mm（参考值）绝缘厚度mm连接筋尺寸厚度X长度（近似值）2（TC时导体电阻不大于£l/km额定工作温度时最小绝缘电阻综合拉断力N•紧ffi圆型MQ•km铜芯铝芯竖横铜芯铝芯70.C90X?铜芯铝芯4X1061锅3划铝3.5610.7X2.003X5.81.8303.0800.00670.67920054804X16664.81.20.7X3.00.3X7,51.1501.9100.00650.651472088064X25666.01.20.9X3.00.3X8.00.7271.2000.00540.5423000137604X35667.01.40.9X3.00.4X8.50.5240.8680.00540.5432200192644X50668.31.40.9X3.00.4X9.503870.6410.00460.4646000275204X70121210.01.40,9X3.00.4X11.00.2680.4430.00400.4064400383604X95151511.61.61.0X3.00.5X12.00.1930.3200.00390.3987400520604X120181513.01.61,0X3.00.5X12.50.1530.2530.00350.3511040065760注：近似值指既不要验证又不要检査的数值，但在设计与工艺制造上需予以充分考虑。 F.2BS1—四芯型不同截面平行集束绝缘导线结构尺寸和技术参数见表F.2<面Jg称milt标抑根导单径1)倾T<导參(度绝寸度>尺长值筋X似接度近连厚<于大不阻n电1导时P20作R/J阻km工S电4额0绝M力断-拉N合综圃型r-芯线主9芯£S相线芯零线芯相线芯零线芯相线芯零线芯相线芯零线芯竖.横相线芯----.1零线芯相线芯零线芯90r芯铝」+5523Kxlx3Ld300礞7E4.•I2«1O3.X9♦O5ft-X4■o24.5S0加H4.005O541>OS+5V35ST，SGRT295121—20086.10收缩试验1—T，ST,SGBZT2951.B—20086.11热延伸——T,SGBfTM5121—20086.12熔融指数■T,SGRT3682—20007燃烧性能GB/T12527—2008中7.4.7条T,S——GBZT18380.11—20088耐磨性能GB/T12527—2008中7.4.8条T,ST,S—GBfT12527—2008中附录B9印刷标志耐磨性能GB/T12527—2008中7.4.9条T，ST,ST,SGB/T6995.1—200810交货长度GBZT12527—200名中7.4.10条RRR计米器 架空平行集束绝缘导线低压配电线路设计与施工规程 条文说明1范磨3术语和定义364总则378金具与绝缘子389平行集束绝缘导线截面的选择39 本标准是以Q/GDW170-2008《架空平行集束绝缘导线低压配电线路设计规程》为基础制定的。本章明确提出了，本标准规定了架空平行集束绝缘导线的技术要求及用于低压配电线路的设计与施工技术规则。其中“技术要求”一词强调了对架空平行集束绝缘导线的技术要求。 3术语和定义本章把通常简称为平行集束导线的术语改为平行集束绝缘导线，因为此导线不仅是平行集束而且对地也是绝缘的，同时与术 4总则本章第4.2节强调了平行集束绝缘导线线路设计不仅与区域的总体规划相协调，同时还应与镇（乡）、村的总体规划相协调。 8金具与绝缘子本章强调了金具应采用专用绝缘金具,不应采用穿剌型线夹，近几年发现有些地区采用普通绝缘导线用的穿剌型线夹后，经过一段时间运行线夹松动，接触不良而过热出现短路现象。 9平行集束绝缘导线截面的选择平行集束绝缘导线由于结构上四根或三根平行紧凑在一起，在运行中影响导线的散热，会直接影响导线的载流量。因此，导线截面的选择不能按DLZT601—1996的有关规定进行选择。根据运行经验，导线截面应按裸导线经济电流密度选择的导线截面的1.15倍选择。
