电气线路设计规范 22页

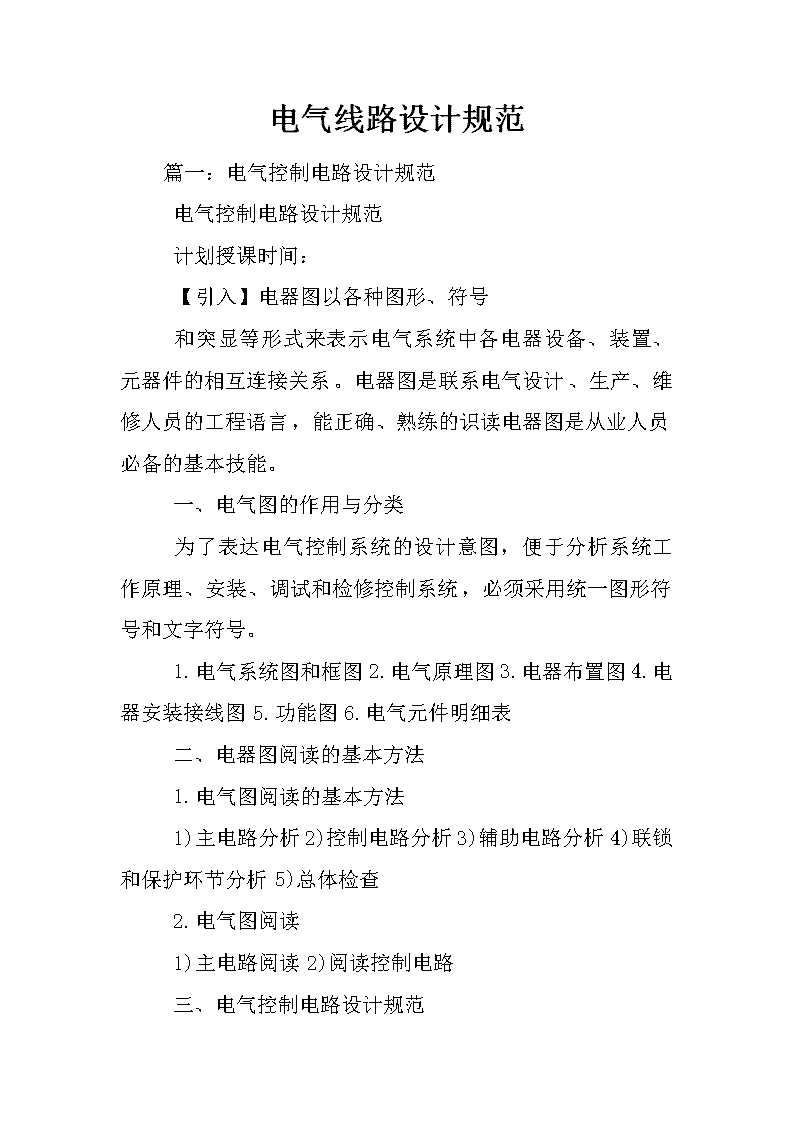

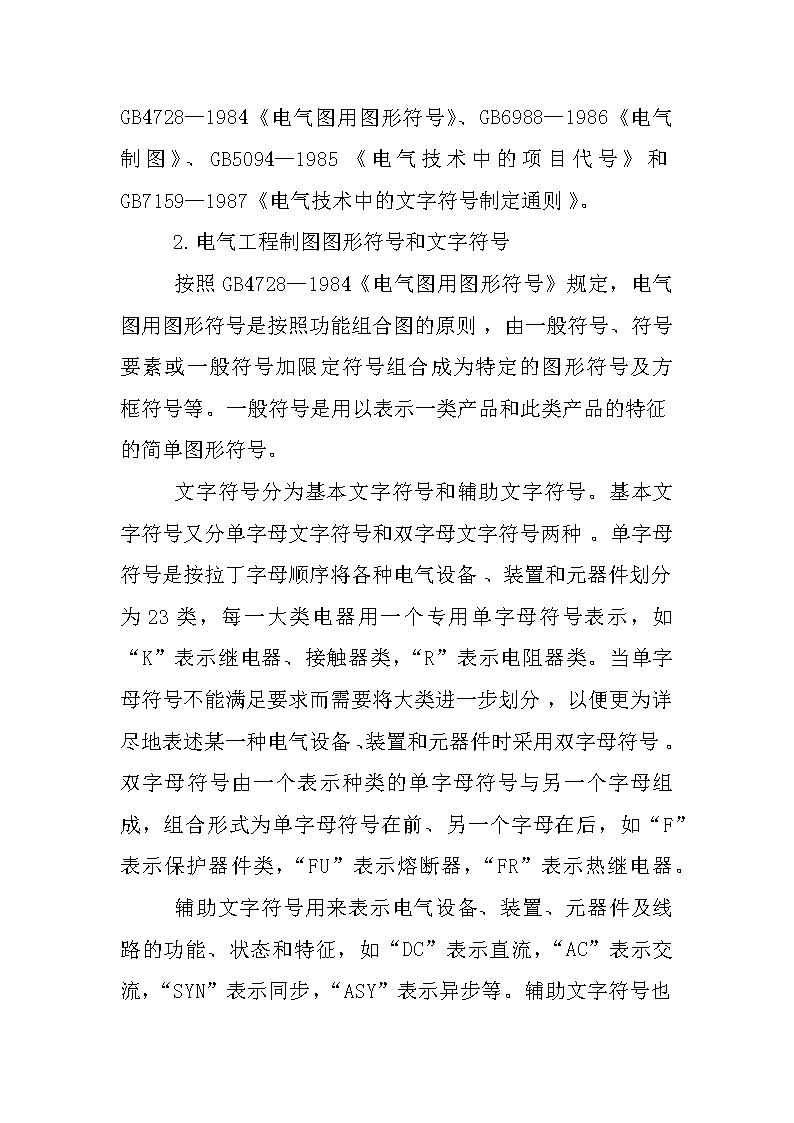

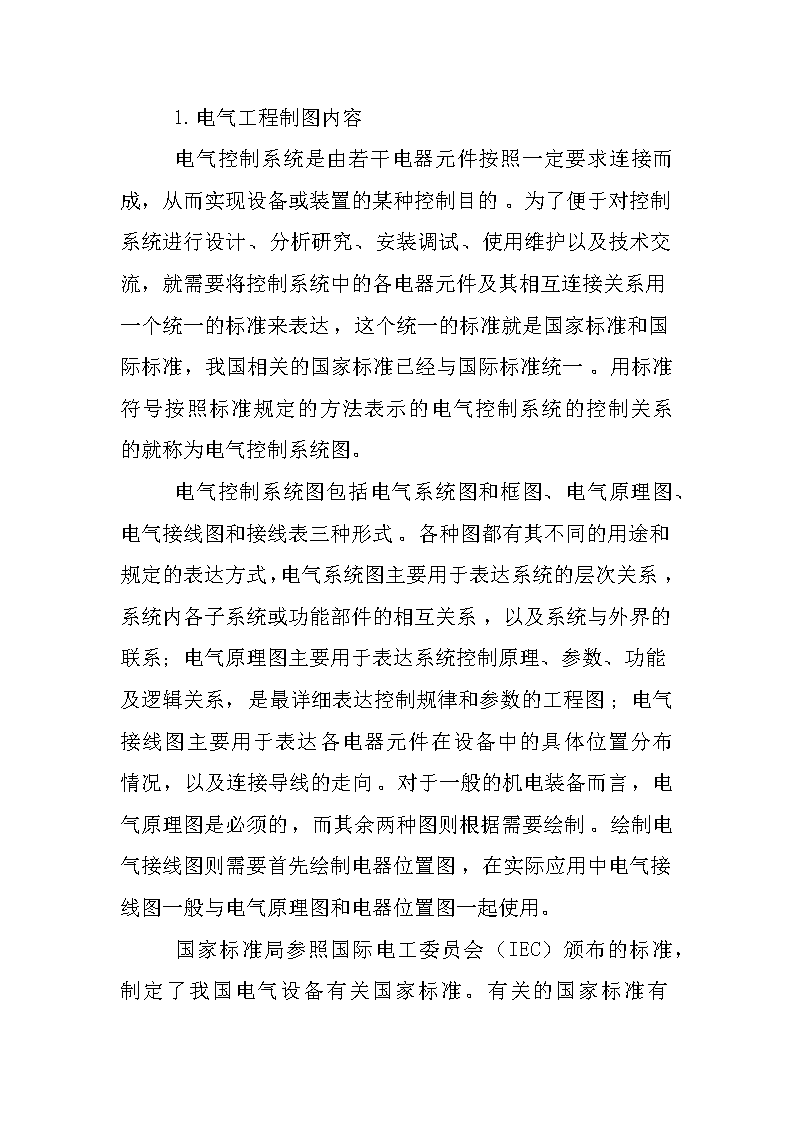

自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立电气线路设计规范　　篇一：电气控制电路设计规范　　电气控制电路设计规范　　计划授课时间：　　【引入】电器图以各种图形、符号　　和突显等形式来表示电气系统中各电器设备、装置、元器件的相互连接关系。电器图是联系电气设计、生产、维修人员的工程语言，能正确、熟练的识读电器图是从业人员必备的基本技能。　　一、电气图的作用与分类　　为了表达电气控制系统的设计意图，便于分析系统工作原理、安装、调试和检修控制系统，必须采用统一图形符号和文字符号。　　1.电气系统图和框图2.电气原理图3.电器布置图4.电器安装接线图5.功能图6.电气元件明细表　　二、电器图阅读的基本方法　　1.电气图阅读的基本方法　　1)主电路分析2)控制电路分析3)辅助电路分析4)联锁和保护环节分析5)总体检查　　2.电气图阅读　　1)主电路阅读2)阅读控制电路　　三、电气控制电路设计规范随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　1.电气工程制图内容　　电气控制系统是由若干电器元件按照一定要求连接而成，从而实现设备或装置的某种控制目的。为了便于对控制系统进行设计、分析研究、安装调试、使用维护以及技术交流，就需要将控制系统中的各电器元件及其相互连接关系用一个统一的标准来表达，这个统一的标准就是国家标准和国际标准，我国相关的国家标准已经与国际标准统一。用标准符号按照标准规定的方法表示的电气控制系统的控制关系的就称为电气控制系统图。　　电气控制系统图包括电气系统图和框图、电气原理图、电气接线图和接线表三种形式。各种图都有其不同的用途和规定的表达方式，电气系统图主要用于表达系统的层次关系，系统内各子系统或功能部件的相互关系，以及系统与外界的联系；电气原理图主要用于表达系统控制原理、参数、功能及逻辑关系，是最详细表达控制规律和参数的工程图；电气接线图主要用于表达各电器元件在设备中的具体位置分布情况，以及连接导线的走向。对于一般的机电装备而言，电气原理图是必须的，而其余两种图则根据需要绘制。绘制电气接线图则需要首先绘制电器位置图，在实际应用中电气接线图一般与电气原理图和电器位置图一起使用。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　国家标准局参照国际电工委员会（IEC）颁布的标准，制定了我国电气设备有关国家标准。有关的国家标准有GB4728—1984《电气图用图形符号》、GB6988—1986《电气制图》、GB5094—1985《电气技术中的项目代号》和GB7159—1987《电气技术中的文字符号制定通则》。　　2.电气工程制图图形符号和文字符号　　按照GB4728—1984《电气图用图形符号》规定，电气图用图形符号是按照功能组合图的原则，由一般符号、符号要素或一般符号加限定符号组合成为特定的图形符号及方框符号等。一般符号是用以表示一类产品和此类产品的特征的简单图形符号。　　文字符号分为基本文字符号和辅助文字符号。基本文字符号又分单字母文字符号和双字母文字符号两种。单字母符号是按拉丁字母顺序将各种电气设备、装置和元器件划分为23类，每一大类电器用一个专用单字母符号表示，如“K”表示继电器、接触器类，“R”表示电阻器类。当单字母符号不能满足要求而需要将大类进一步划分，以便更为详尽地表述某一种电气设备、装置和元器件时采用双字母符号。双字母符号由一个表示种类的单字母符号与另一个字母组成，组合形式为单字母符号在前、另一个字母在后，如“F”表示保护器件类，“FU”表示熔断器，“FR”表示热继电器。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　辅助文字符号用来表示电气设备、装置、元器件及线路的功能、状态和特征，如“DC”表示直流，“AC”表示交流，“SYN”表示同步，“ASY”表示异步等。辅助文字符号也可放在表示类别的单字母符号后面组成双字母符号，如“KT”表示时间继电器，“YB”表示电磁制动器等。为简化文字符号起见，当辅助文字符号由两个或两个以上字母组成时，可以只采用第一位字母进行组合，如“MS”表示同步电动机。辅助文字符号也可单独使用，如“ON”表示接通，“N”表示中性线等。　　3.电气控制原理图的绘制原则　　电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。各种图的图纸尺寸一般选用297×210、297×420、297×630、297×840（mm）四种幅面，特殊需要可按GB126—74《机械制图》国家标准选用其他尺寸。　　（1）目的和用途　　电路原理图就是详细表示电路、设备或装置的全部基本组成部分和连接关系的工程图。主要用于详细理解电路、设备或装置及其组成部分的作用原理；为测试和故障诊断提供信息；为编制接线图提供依据。　　（2）绘图基本原则　　根据简单清晰的原则，电气原理（电路）图采用电器元件展开的形式绘制。它包括所有电器元件的导电部件和接线端点，但并不按照电器元件的实际位置来绘制，也不反映电器元件的大小。因此，绘制电路图时一般要遵循以下基本规则：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　1)电路图一般包含主电路和控制、信号电路两部分。为了区别主电路与控制电路，在绘制电路图时主电路(电机、电器及连接线等)，用粗线表示，而控制、信号电路(电器及连接线等)用细线表示。通常习惯将主电路放在电路图的左边(或上部)，而将控制电路放在右边(或下部)。　　2)控制系统内的全部电器和其他器械的带电部件都应在原理图中表示出来　　3)在原理图中不画各电器元件的实际的外形图,而采用国家规定的统一标准图形符号。文字符号也要符合国家规定的标准。　　4)在原理图中，各个电器元件和部件在控制线路的位置应根据变阅读的原则安排。　　5)原理图中元件、器件和设备的可动部分都按没有通电和没有外力作用时的开闭状态画出。　　6)原理图的绘制应布局合理、排列均匀，为了识图，可以水平位置，也可垂直位置。　　7)主电路（动力电路）中电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直于电源电路绘制。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　8)控制和信号电路应垂直地绘于两条水平电源线之间，耗能元件（如接触器线圈、电磁铁线圈，信号灯等）应直接连接在接地或下方的水平电源线上，各种控制触头连接在上方水平线与耗能元件之间。　　9)在电路图中各个电器并不按照它实际的布置情况绘制，而是采用同一电器的各部件分别绘在它们完成作用的地方。　　10)无论主电路还是控制电路，各元件一般按照动作顺序自上而下、从左到右依次排列。　　11)电气元件应按功能位置，并尽可能按水平顺序排列，其布局顺序应该是从上到下，从左到右。　　12)电气原理图中，有直接联系的交叉导线联接点，要用黑圆点表示；无直接联系的交叉导线联接点不画黑圆点。　　13)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用规定的图形符号表示，且每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。而作用相同的电器用规定的文字符号加数字序号表示。　　14)因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在电路图内只能表示一种情况。因此，规定所有电器的触点均表示成在（线圈）没有通电或机械外力作用时的位置。对于接触器和电磁式继电器为电磁铁未吸合的位置，对于行程开关、按钮等则为未压合的位置。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　15)在电路图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。　　16)对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。　　17)电路图应标出下列数据或说明：　　a各电源电路的电压值，极性或频率及相数。　　b某些元器件的特性（如电阻，电容器的参数值等）；　　c不常用的电器（如位置传感器、电磁阀门、定时器等）的操作方法和功能。　　3.图面区域的划分　　为了便于检索电路，方便阅读，可以在各种幅面的图纸上进行分区。按照规定，分区数应该是偶数，每一分区的长度一般不小于25mm，不大于75mm。每个分区内竖边方向用大写拉丁字　　母，横边方向用阿拉伯数字分别编号。编号的顺序应从标题栏相对的左上角开始。编号写在图纸的边框内。　　在编号下方和图面的上方设有功能、用途栏，用于注明该区域电路的功能和作用。　　4.符号位置索引随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　由于像接触器、继电器这样的电器其线圈和触点在电路中根据需要绘制在不同的地方，为了便于读图，在接触器、继电器线圈的下方绘出其触点的索引表，如图所示。对于接触器，其中左边一列为主触点所在的区域，中间为辅助常开触点所在的区域，右边一列为辅助常闭触点所在的区域。对于继电器，其中左边一列为常开触点所在的区域，右边一列为常闭触点所在的区域。　　图CM6132普通车床电器控制线路原理图　　四、电气控制系统图的基本知识　　1.图形、文字符号　　（1）图形符号　　图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。电气控制系统图中的图形符号必须按国家标准绘制。　　（2）文字符号　　文字符号分为基本文字符号和辅助文字符号。文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。　　（3）主电路各接点标记　　三相交流电源引入线采用L1、L2、L3标记。　　电源开关之后的三相交流电源主电路分别按U、V、W顺序标记。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3等来标记，如1U、1V、1W；2U、2V、2W等。　　（4）符号位置索引　　由于像接触器、继电器这样的电器其线圈和触点在电路中根据需要绘制在不同的地方，为了便于读图，在接触器、继电器线圈的下方绘出其触点的索引表。对于接触器，其中左边一列为主触点所在的区域，中间为辅助常开触点所在的区域，右边一列为辅助常闭触点所在的区域。对于继电器，其中左边一列为常开触点所在的区域，右边一列为常闭触点所在的区域。　　五、电气控制图的基本规律　　1.自锁控制　　1）含义　　2）电路组成　　2.互锁控制1）含义　　2）电路组成（电气互锁）　　基本电气控制电路　　1.启、保、停控制随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　图所示是三相鼠笼式电动机的单向启、停控制线路，它由（a）的主电路和（b）的控制电路组成。主电路包括一个断路器QF、一个接触器KM的主触点、一个热继电器FR的热元件和一台电动机M，控制电路包括一个停止按钮SB1和一个启动按钮SB2、接触器的吸引线圈和一个常开辅助触点、热继电器的常闭触点。　　合上开QF（作电源总开关），按下SB2，接触器KM的吸引线圈接通得电，衔铁吸合，其主触点闭合，电动机便运转起来，与此同时，KM的辅助触点也闭合，将启动按钮SB2短路，这样当松开SB2时接触器线圈仍然接通，像这样利用电器自身的触点保持自己的线圈得电，从而保持线路继续工作的环节称为自锁（自保）环节。这种触点称为自锁触点。按下SB1，KM的线圈断电，其主触点打开，电动机便停转，同时KM辅助触点也打开，故松开按钮后，SB1虽复位而闭合，但KM的线圈已经不能继续得电，从而保证了电动机不会自行启动，若要使电动机再次工作可再按SB2。　　图启、保、停控制电路　　为了避免电动机、控制电器、设备及被控机械、操作者受到不正常工作状态的有害影响，使工作更为可靠，在电路中必须具有各种保护装置。该电路具有多重保护功能，首先，QF兼有短路保护和过载保护双重功能；其次，由于热继电器FR的热元件串接在电机回路中，所以对电机的过载和缺相运行提供了可靠的保护；另外，在电动机正常运行时如突然停电或电压过低，则接触器没有足够的吸合力而复位，电动机停止运转，当电源恢复正常后电路不会自行启动，避免意外事故的发生，这样的保护功能称为失压或欠压保护。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　为了避免电动机、控制电器等电气设备和整个生产机械、操作者受到不正常工作状态的有害影响，使工作更为可靠，在电气控制电路中必须具有完善的各种保护功能和装置。　　对于大型生产机械，为了操作的方便，常常要求在两个或两个以上的地点都能进行操作。实现这种要求的线路如图（c）所示。即在各操作地点各安装一套按钮，其接线的组成原则是各启动按钮的常开触点并联，而各停止按钮的常闭触点串连。　　2.正、反向控制　　许多负载机械的运动部件，根据工艺要求经常需进行正反方向两种运动，而这种正反方向的运动大多借助于电动机的正反转来实现。由异步电动机的工作原理可知，将电动机的供电电源的相序改变（任意交换两相），就可以控制异步电动机作反向运动。为了更换相序，需要使用两个接触器来完成。图所示为三相异步电动机正反转的控制电路。图（a）为主电路，正转接触器KM1接通正向工作电路，电机正转；反转接触器KM2接通反向工作电路，此时电动机定子端的相序恰与前者相反，电机反转。　　图（b）所示的控制线路具有下述缺点，若同时按下正向按钮SB2和反向按钮SB3，可以使KM1，KM2接触器同时接通，这会造成电源短路事故。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　为避免产生上述事故，必须采取互锁保护措施，使其中任一接触器工作时，另一接触器即失效不能工作，为此采用图（c）所示的电气互锁。当按下SB2按钮后，接触器KM1动作，使电动机正转。KM1除有一常开触点将其自锁外，另有一常闭触点串联在接触器KM2线圈的控制回路内，它此时断开。因此，若再按SB3按钮，接触器KM2受KM1的常闭触点互锁不能动作，这样就防止了电源短路的事故。　　篇二：电气图设计规范　　电气图样设计规范　　1目的和范围　　为规范电气图样的编制，特制定本规程。　　本规程适用于电气类设计图纸的编制、审核和标准化审查。2相关文件　　～13-XXSJ/SJ/3职责　　产品设计部门负责按照本规程对图纸进行编制、审核。4规范内容　　电气图纸设计规范　　本规范中涉及的电路图包括电路原理图、接线图、PCB简图等相关电气设计图纸。电路图使用Protel或Altium系列软件进行绘制，特殊要求时可使用其他软件进行。　　图纸的格式　　一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　电气图的图幅分区　　为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。每个分区内竖边方向用大写拉丁字母（A??F），横边方向用阿拉伯数字分别表示。分区为偶数，每一分区的长度应等距离，一般不小于25mm，不大于75mm。　　分区代号用该区域的字母和数字表示，字母在前，数字在后，如B3、C5。电气图的字体　　电气图中字体要求如表1所示　　表1电气图中字体最小高度　　电气简图用图形符号　　设计文件管理制度第2部分：设计文件的格式设计文件管理制度第7部分：电气简图的编制　　电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达　　控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。　　在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。图形符号　　a)图形符号的定义随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　电气图形符号是用来表示一个设备或概念的图形、标记或者符号。通常一般是由一般符号、限定符号、符号要素等组成。　　1)一般符号：用来表示某一类产品及其特征的一种通用符号。　　如开关、继电器、电动机、电阻等。而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。　　一般符号可以单独使用，并可以在一般符号上附加其它符号要素和限定符号，派生出新的符号。　　2)限定符号：用以提供附加信息的一种加在其他符号上的符号。　　限定符号一般不代表独立的设备、器件和元件，用来说明某些特征、功能和作用等，限定符号通常不能单独使用。　　如：在开关的一般符号上加不同的限定符号可构成隔离开关、断路器、接触器、按钮开关、转换开关等。　　3)符号要素：是具有确定意义的简单图形，用于与其它图形符号组合构成一个设备或概念的完整符号。　　符号要素不能单独使用。　　如：真空二极管是由外壳、阴极、阳极和灯丝4个符号要素组成。如：不同功能、类型的主令开关是由开关的一般符号与不同功能的符号要素组成（如按钮开关、紧急开关、旋钮开关等）。　　以三相电机图形符号为例：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　图1三相电机图形符号示例　　b)常用图形符号应用的说明　　1)所有的图形符号，均按无电压、无外力作用的状态示出；　　2)在图形符号中，某些设备元件有多个图形符号，有优选形、其他形、形式1、形式2等。选用符号的原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。　　3)符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。　　4)为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。　　5)图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　6)在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。　　7)符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。文字符号　　文字符号可以分为基本文字符号和辅助文字符号。a)基本文字符号　　基本文字符号分为单字母符号和双字母符号。　　单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如R为电阻器，Q为电力电路的开关器件类等。　　双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。　　常用基本文件符号如表1所示：　　表1常用基本文字符号　　辅助文字符号表示电气设备、装置、元器件以及线路的功能、状态和性能。一般放置在基本文字符号后面，构成组合符号。　　常用辅助文字符号如表2所示：　　表2基本辅助文字符号随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　1)在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。　　2)在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。　　3)文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语　　篇三：电气设计规范总汇　　电气设计规范　　电力工程电缆设计规范GB50217-XX　　供配电系统设计规范GB50052-XX　　10KV及以下变电所设计规范GB/50053-1994　　低压配电设计规范GB/50054-1995　　3-110KV高压配电装置设计规范CB50060-XX　　电力装置的继电保护和自动装置设计规范GB/50062-XX　　并联电容器装置设计规范CB50227-XX交流电气装置的过电压保护和绝缘配合DL/T620-1997　　交流电气装置的接地DL/T621-1997　　电测量仪表装置设计技术规程SDJ9-1991　　民用建筑电气设计规范JGJ/T16-XX　　架空绝缘配电线路设计技术规程DL/T601-1996　　常用用电设备配电设计规范GB/50055-1993随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　电热设备电力装置设计规范GB/50056-1993　　爆炸和火灾危险环境电力装置设计规范GB50058-1992　　35-110KV变电所设计规范GB50059-1992　　电力装置的继电保护和自动装置设计规范GB/T50062-XX　　电力装置的电测量仪表装置设计规范GB/T50063-XX　　城市夜景照明设计规范JGJ/T163-XX城市道路照明工程施工及验收规范CJJ89-XX城市道路照明设计标准CJJ45-XX　　城市电力规划规范GB50293-1999全国民用建筑工程设计技术措施—电气（XX）　　建筑物防雷设计规范（XX年版）GB50057-94建筑照明设计设计标准GB50034-XX　　建筑物电子信息系统防雷技术规范GB50343-XX电梯制造与安装安全规范GB7588-XX　　电力系统设计技术规程DL/T5429-XX　　电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50173-92系统接地的型式及安全技术要求GB14050-XX国家电气设备安全技术规范GB19517-XX　　阻燃和耐火电缆通则GB/T19666-XX　　工业企业照明设计规范GB50034-92随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　汽车加油加气站设计与施工规范（XX年版）GB50156—XX　　石油化工企业设计防火规范GB50160—XX　　电气装置安装工程电缆线路施工及验收规范GB50168-XX　　电气装置安装工程起重机电气装置施工及验收规范GB50256—96　　电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257—96　　建筑电气工程施工质量验收规范GB50303-XX　　电力工程基本术语标准GB/T50297-XX　　电气装置安装工程接地装置施工及验收规范GB50169-XX　　电气装置安装工程旋转电机施工及验收规范GB50170-XX　　电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92　　电气装置安装工程蓄电池施工及验收规范GB50172-92　　电气装置安装工程35kV及以下架空电力线施工及验收规范GB50173-92　　电子信息系统机房设计规范GB50174—XX　　石油天然气工程设计防火规范GB50183-XX随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　有线电视系统工程技术规范GB50200—94　　火力发电厂与变电站设计防火规范GB50229—XX　　电气装置安装工程低压电器施工及验收规范GB50254—96　　电气装置安装工程电力变流设备施工及验收规范GB50255—96　　建筑设计防火规范GB50016-XX　　城镇燃气设计规范GB50028-XX　　电力装置的电测量仪表装置设计规范GB/T50063-XX　　石油化工企业照度设计标准SH/T3027-XX　　石油化工企业生产装置电力设计技术规范SH3038—XX　　石油化工企业厂区总平面布置设计规范SH/T3053-XX　　石油化工企业工厂电力系统设计规范SH3060—1994　　石油化工企业电气设备抗震鉴定标准SH3071—1995　　石油化工静电接地设计规范SH3097—XX　　石油化工仪表接地设计规范SH/T3081-XX　　石油化工仪表供电设计规范SH/T3082-XX　　炼油厂用电负荷设计计算方法SH/T3116—XX　　石油化工紧急停车及安全联锁系统设计导则SHB-Z06-1999　　石油化工装置基础工程设计内容规定SHSG-033-XX　　石油化工装置详细工程设计内容规定SHSG-053-XX随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　仪表供电设计规定HG/T20509-XX　　信号报警、安全连锁系统设计规定HG/T20511-XX　　化工企业电力设计图形和文字符号统一规定HG/T20686-1990　　钢制电缆桥架工程设计规范CECS31:XX　　石油设施电气设备安装区域一级、0区、1区和2区区域划分推荐作法　　SY/T6671-XX　　10kV及以下架空配电线路设计技术规程DL/T5220-XX　　油气田变配电设计规范SY/T0033-XX　　油浸式电力变压器技术参数和要求GB/T6451-XX隐极同步发电机技术要求GB/T7064-XX干式电力变压器技术参数和要求GB/T10228—XX　　电力变压器第7部分：油浸式电力变压器负载导则GB/　　电能质量三相电压允许不平衡度GB/T15543—XX　　三相交流系统短路电流计算GB/T15544—1995　　低压成套无功功率补偿装置GB/T15576—XX　　电力变压器选用导则GB/T17468—XX　　高层民用建筑设计防火规范(XX年版)GB50045—95　　66KV及以下架空电力线路设计规范GB50061—XX　　住宅设计规范(XX年版)GB50096—1999随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　火灾自动报警系统设计规范GB50116—XX　　电气装置安装工程电气设备交接试验标准GB50150-XX　　随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起
