为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划电子线路设计,实验报告 实实验课程:学生姓名:学号:专业班级: 验报告 电子线路设计与测试 通信工程 XX年5月 目录 信号发生器设计 直流稳压电源设计 音频功率放大电路设计 温度控制电路设计 信号发生器设计 一、实验任务 设计一信号发生器,能产生方波、三角波和正弦波并进行仿真。 二、实验要求 基本性能指标:(1)频率范围100Hz~1kHz;(2)输出电压:方波Up-p≤24V,三角波Up-p=6V,正弦波Up-p>1V。 扩展性能指标:频率范围分段设置10Hz~100Hz,100Hz~1kHz,1kHz~10kHz;波形特性方波tr姓名学号指导教师完成时间目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。

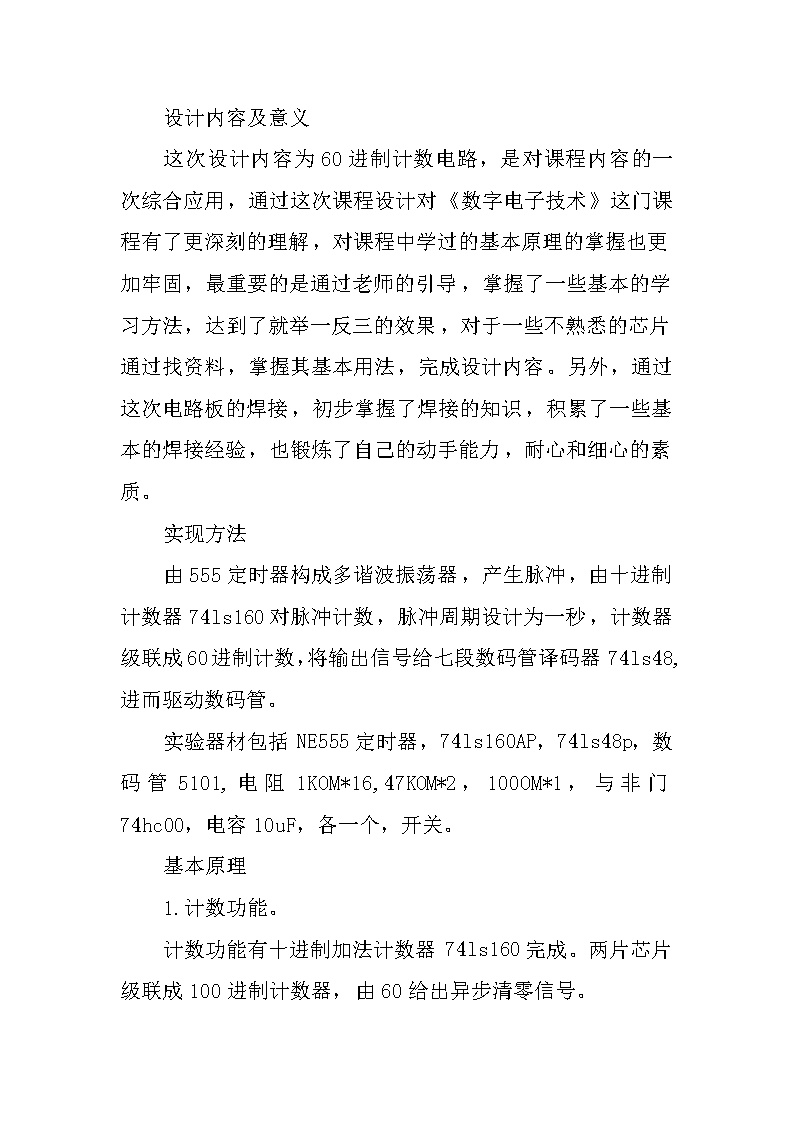

为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划 设计内容及意义 这次设计内容为60进制计数电路,是对课程内容的一次综合应用,通过这次课程设计对《数字电子技术》这门课程有了更深刻的理解,对课程中学过的基本原理的掌握也更加牢固,最重要的是通过老师的引导,掌握了一些基本的学习方法,达到了就举一反三的效果,对于一些不熟悉的芯片通过找资料,掌握其基本用法,完成设计内容。另外,通过这次电路板的焊接,初步掌握了焊接的知识,积累了一些基本的焊接经验,也锻炼了自己的动手能力,耐心和细心的素质。 实现方法 由555定时器构成多谐波振荡器,产生脉冲,由十进制计数器74ls160对脉冲计数,脉冲周期设计为一秒,计数器级联成60进制计数,将输出信号给七段数码管译码器74ls48,进而驱动数码管。 实验器材包括NE555定时器,74ls160AP,74ls48p,数码管5101,电阻1KOM*16,47KOM*2,100OM*1,与非门74hc00,电容10uF,各一个,开关。 基本原理 1.计数功能。 计数功能有十进制加法计数器74ls160完成。两片芯片级联成100进制计数器,由60给出异步清零信号。目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。
为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划 CLK是脉冲输入端;RCO是进位信号输出端;ENP和ENT是计数器工作状态端;CLR是异步清零端;LOAD是置数端;VCC接正电源,GND接地;A~D是数据输入端,QA~QD是计数器状态输出端。电源电压5V,输入电压5V。74ls160的级联 采用异步清零,由60给出清零信号。置数端ABCD接地,个位芯片EP,ET接高电平,进位信号端接十位EP,ET。清零信号由与非门74ls00产生.与非门输出端接CLR清零端。 与非门真值表 2.脉冲源 脉冲信号由555定时器产生。把555定时器连接成谐波震荡器。时间周期设定为一秒。555管脚功能介绍: 1脚为地。2脚为触发输入端;3脚为输出端,输出的电平状态受触发器控制,而触发器受上比较器6脚和下比较器2脚的控制。 当触发器接受上比较器A1从R脚输入的高电平时,触发器被置于复位状态,3脚输出低电平;目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。
为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划 2脚和6脚是互补的,2脚只对低电平起作用,高电平对它不起作用,即电压小于1Ucc/3,此时3脚输出高电平。6脚为阈值端,只对高电平起作用,低电平对它不起作用,即输入电压大于2Ucc/3,称高触发端,3脚输出低电平,但有一个先决条件,即2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压Ucc,输出电流最大可打200mA。 4脚是复位端,当4脚电位小于时,不管2、6脚状态如何,输出端3脚都输出低电平。5脚是控制端。 7脚称放电端,与3脚输出同步,输出电平一致,但7脚并不输出电流,所以3脚称为实高、7脚称为虚高。 T=Cln2 占空比q=R1+R2/R1+2*R2=2/3C=10uF解得R1=R2=48KOM3.七段数码管及其驱动 这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED的阳极连接到共同接点com,而每个LED的阴极分别为a、b、c、d、e、f、g及dp;共阴极则是把所有LED的阴极连接到共同接点com,而每个LED的阳极分别为a、b、c、d、e、f、g及dp。 电子线路设计专题实验实验报告 学院: 班级:姓名:学号: 西安交通大学实验报告 课程电子线路设计专题实验实验日期年月日 专业班号交报告日期年月日姓名学号共12页第1页一、实验任务 学习PROTEL软件 二、实验要求目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。
为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划 熟练使用PROTEL电子线路设计软件。会设计简单、常用的电子线路。 用下图8051为核心的小系统进行PROTEL软件练习,练习建立项目文件、建立原理图文件、绘制原理图、产生网络表、建立PCB文件、绘制PCB线路图等。 三、实验结果原理图 part1: 原理图part2: PCB板: 四、实验验收 首先新建一个PCB工程文件。 往工程文件里添加原理图文件,并保存为“实验板.SchDoc”,将工程保存为“实验板.PrjPCB”。目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。
