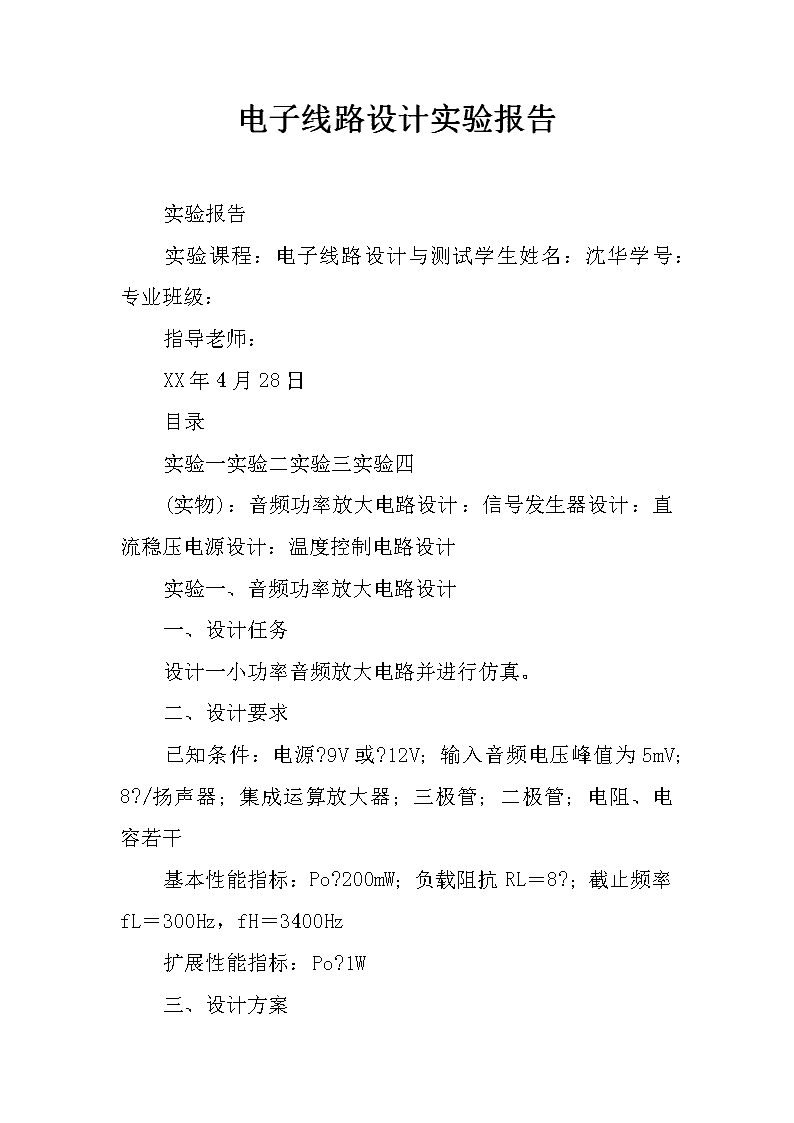

为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划电子线路设计实验报告  实验报告  实验课程:电子线路设计与测试学生姓名:沈华学号:专业班级:  指导老师:  XX年4月28日  目录  实验一实验二实验三实验四  (实物):音频功率放大电路设计:信号发生器设计:直流稳压电源设计:温度控制电路设计  实验一、音频功率放大电路设计  一、设计任务  设计一小功率音频放大电路并进行仿真。  二、设计要求  已知条件:电源?9V或?12V;输入音频电压峰值为5mV;8?/扬声器;集成运算放大器;三极管;二极管;电阻、电容若干  基本性能指标:Po?200mW;负载阻抗RL=8?;截止频率fL=300Hz,fH=3400Hz  扩展性能指标:Po?1W  三、设计方案目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  音频功率放大电路基本组成框图如下:  音频功放组成框图  由于话筒的输出信号一般只有5mV左右,通过话音放大器不失真地放大声音信号,其输入阻抗应远大于话筒的输出阻抗;滤波器用来滤除语音频带以外的干扰信号;功率放大器在输出信号失真尽可能小的前提下,给负载RL提供一定的输出功率。  应根据设计要求,合理分配各级电路的增益,功率计算应采用有效值。基于运放TL084构建话音放大器与宽带滤波器,频率要求详见基本性能指标。功率放大器可采用使用最广泛的OTL功率放大电路和OCL功率放大电路,两者均采用甲乙类互补对称电路,这种功放电路在具有较高效率的同时,又兼顾交越失真小,输出波形好,在实际电路中得到了广泛的应用。目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  对于负载来说,OTL电路和OCL电路都是射极跟随器,且为双向跟随,它们利用射极跟随器的优点——低输出阻抗,提高了功放电路的带负载能力,这也正是输出级所必需的。由于射极跟随器的电压增益接近且小于1,所以,在OTL电路和OCL电路的输入端必须设有推动级,且为甲类工作状态,要求其能够送出完整的输出电压;又因为射极跟随器的电流增益很大,所以,它的功率增益也很大,这就同时要求推动级能够送出一定的电流。推动级可以采用晶体管共射电路,也可以采用集成运算放大电路,请自行查阅相关资料。  在Multisim软件仿真时,用峰值电压为5mV的正弦波信号代替话筒输出的语音信号;用性能相当的三极管替代9012和9013;用8?电阻替代扬声器。由于三极管最大功率为500mW,要特别注意工作中三极管的功耗,过大会烧毁三极管,最好不超过400mW。如制作实物,因扬声器呈感性,易引起高频自激,在扬声器旁并入一容性网络可使等效负载呈阻性,改善负载为扬声器时的高频特性。  四、电路仿真与分析  1、话音放大器电路  于话筒的输出信号一般只有5mV左右,通过话音放大器不失真地放大声音信号,其输入阻抗应远大于话筒的输出阻抗。根据设计要求,话音放大器电路得增益为5。即  Av?  UO  ?5Ui  2、滤波器电路  滤波器用来滤除语音频带以外的干扰信号,本电路中采用二阶有源高通滤波器和二阶低通滤波器组合成带通滤波器,是该音频功率放大电路的为截止频率fL=300Hz,fH=3400Hz。实际仿真过程中截止频率大概fL?300Hz,fH?3200Hz,基本满足实验要求。电路如下:目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  截止频率计算公式为f?  1  ,组成的带通滤波器增益大概为Av=。2?RC  3、功率放大器电路  功率放大器在输出信号失真尽可能小的前提下,给负载RL提供一定的输出功率。本次电路中功率放大器采用使用最广泛的OCL功率放大电路,这种  功放电路在具有较高效率的同时,又兼顾交越失真小,输出波形好,在实际电路中得到了广泛的应用。电路图如下:  此功放电路的的电压增益  Av?  总的电路图如下:  U0R?RP1  =100??1?3  UiiR2  任务分工:  电子线路设计与制作  实验报告  班级:电信12305班  指导老师:朱婷  小组成员:张壮安剑锋罗杰杨康熊施1.张壮实验报告的撰写2.安剑锋检查元件及整理3.罗杰电路的焊接目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  4.杨康元器件的保管及测试  5.熊施协助电路的焊接  XX年11月14日  项目一:红外线电路设计  一、电路工作原理  常用的红外线遥控系统一般分发射和接收两个部分。发射部分的  主要元件为红外发光二极管。它实际上是一直特殊的发光二极管,由于其内部材料不同于普通发光二极管,因而在其两端施加一定电压时,它便发出的红外线而不会死可见光。  接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外线接收二极管加反向偏压,它才能正常工作,亦即红外线接收二极管在电路中应用时是反向运用,这样才能获得较高的灵敏度。红外线二极管一般有圆形和方形两种。  二、电路原理图设计  元件清单表  三、电路设计与调试  各小组从指导老师那里领取元器件,分工检测元器件的性能。依据电路原理图,各小组讨论如何布局,最后确定一最佳方案在洞洞板上搭建红外线发射接收电路图。检查电路无误后,从信号发生器送入适应电压。目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  调节可调电阻R3的阻值,观察发光二极管LED是否出现闪烁现象,如果出现说明有发射和接收,如果没有检查电路。实验完毕,记录结果,并写实验报告。  四、实验注意事项  发光二极管的电流不能天大;在通电前必须检查电路无误后才可;信号发生器的输出电压峰峰值~。  项目二:定时电路的设计  一、电路原理图与工作原理  555组成的调谐振荡器可以用作各种时钟脉冲发生器,上图电路为占空比可调的时钟脉冲发生器。其介入两只二极管D1、D2后,电容C的充放电回路分开,放电回路为D2、RB、内部三极管T及电容C。  二、电路设计与调试  各小组从指导老师哪里领取元器件,分工检测元器件的性能。依据电路图,各小组讨论如何布局,最后确定最佳方案在洞洞板上搭建电路图;  检查电路无误后,从直流稳压电源送入5伏的电压;记录结果,并写实验报告。  三、实验注意事项  注意D1和D2的连接;  充电电容的容值不能太小。否则现象不明显。  项目三:译码器电路的设计目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  一、汽车尾灯电路  汽车尾灯电路如下图,译码电路有一片74LS138和两片74LS00及其外围电路组成,显示驱动电路由6个普通发光二极管和一片74LS04组成。  西安交通大学  电子信息与工程学院自动化科学与技术系  电子线路设计专题实验报告  实验名称:实验者姓名:XX实验者学号:XX所在班级:自动化1X  报告完成日期:XX年5月11日  一、实验目的;  熟悉单片机原理;  掌握开发板上常见芯片的功能与用法;  掌握单片机的开发软件:KELL  应用单片机,做一些简单的小应用  二、实验内容:  创建一个工程将键盘阵列定义为0.1.2------E.F,编程实现键盘设置当前时间,再调用系统时钟,显示在LED显示屏上,键盘设置当前日期显示在LCD显示屏上。  利用D/A转换通道实现锯齿波发生器;输出固定电压转换成电流。目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  利用A/D转换通道实现数据采集,将采集信号显示在LED屏上。程序要求分别具有平均值滤波、中值滤波和滑动滤波功能。  三、开发板简介:  图1PH-I型51MCU学习系统实物照片  简介:  四、功能实现与关键代码:  电子时钟:在这一部分,有几个很重要的的程序模块:包含1602初  始化、写控制字、写字符等几个函数的;包含根据??2??总线协议编写的字节及多字节传输和接收函数的;实现键盘读取操作的;实现不断读取时间芯片的值并显示在1602和led上显示日期时间的read函数等.以下是这几个重要的模块以及主函数程序。  ○  //********检测是否忙、写控制字、写数据等********//  voidWriteW(uinta)  {  ptr=0xAFF0;  *ptr=a;  }  voidCheckBF(void)  {目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  uinti;  while(1)  {  ptr=0xAFF1;  i=*ptr;  i&=0x80;  if(i==0)  break;  }  }  voidLCD_Init(void)  {  CheckBF();  WriteW(0x38);  CheckBF();  WriteW(0x01);  CheckBF();  WriteW(0x06);  CheckBF();  WriteW(0x0F);  CheckBF();  WriteW(0x80);目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  }  voidLCD_Init2(void)  {  CheckBF();  WriteW(0x0F);  CheckBF();  WriteW(0xC0);  }  voidWritD(unsignedcharkey_asc2)  {  CheckBF();  ptr=0xAF02;  *ptr=key_asc2;  }  ○  /*******************************************************************字节数据传送函数  函数原型:voidSendByte(ucharc);  功能:将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对此状态位进行操作.(不应答或非应答都使ack=0假)目的-通过该培训员工可对保安行业有初步了解,并感受到安保行业的发展的巨大潜力,可提升其的专业水平,并确保其在这个行业的安全感。 为了适应公司新战略的发展,保障停车场安保新项目的正常、顺利开展,特制定安保从业人员的业务技能及个人素质的培训计划  发送数据正常,ack=1;ack=0表示被控器无应答或损坏。  ********************************************************************/voidSendByte(ucharc)  {  ucharBitCnt;  for(BitCnt=0;BitCnt<8;BitCnt++)/*要传送的数据长度为8位*/  {  if((c<
