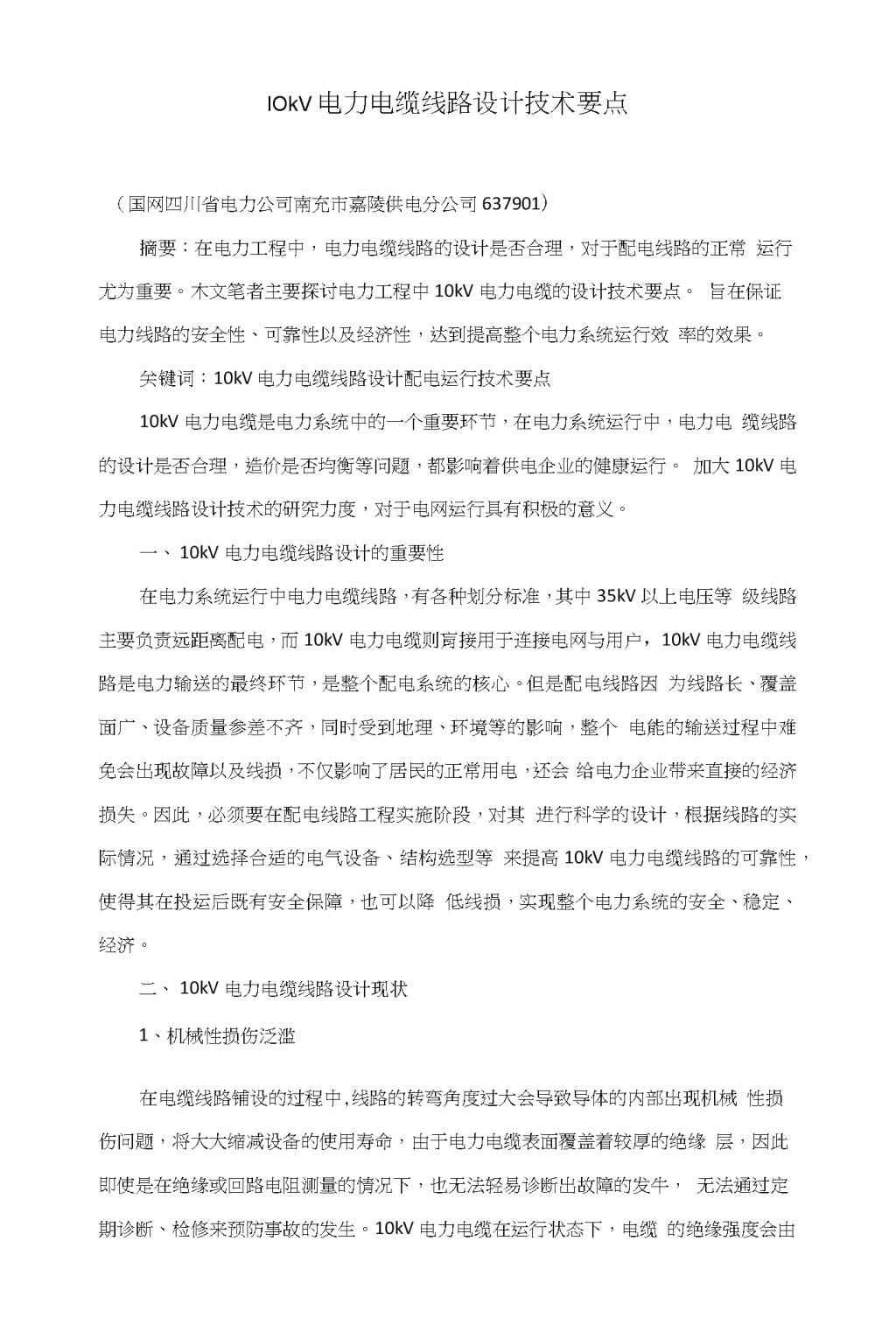

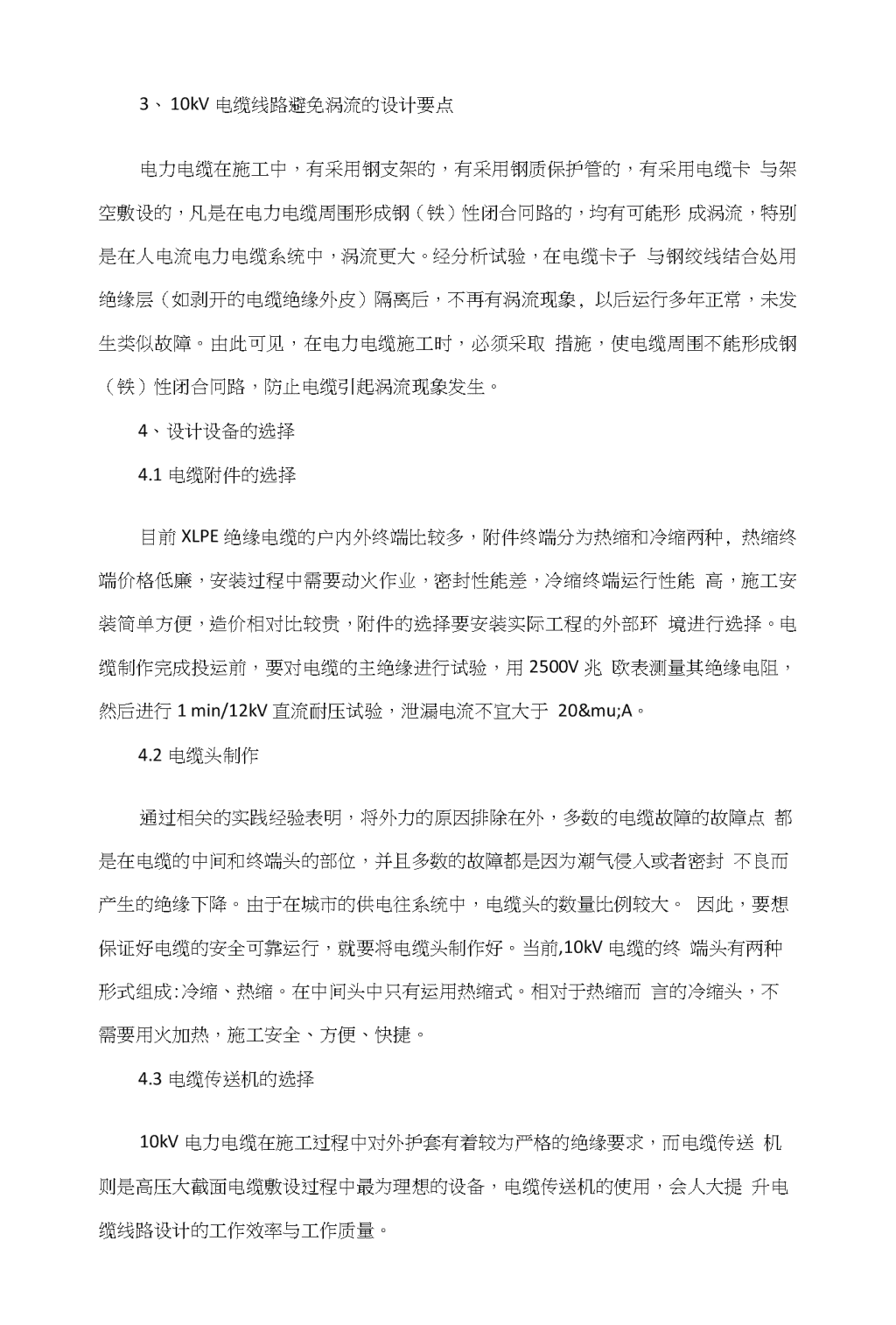

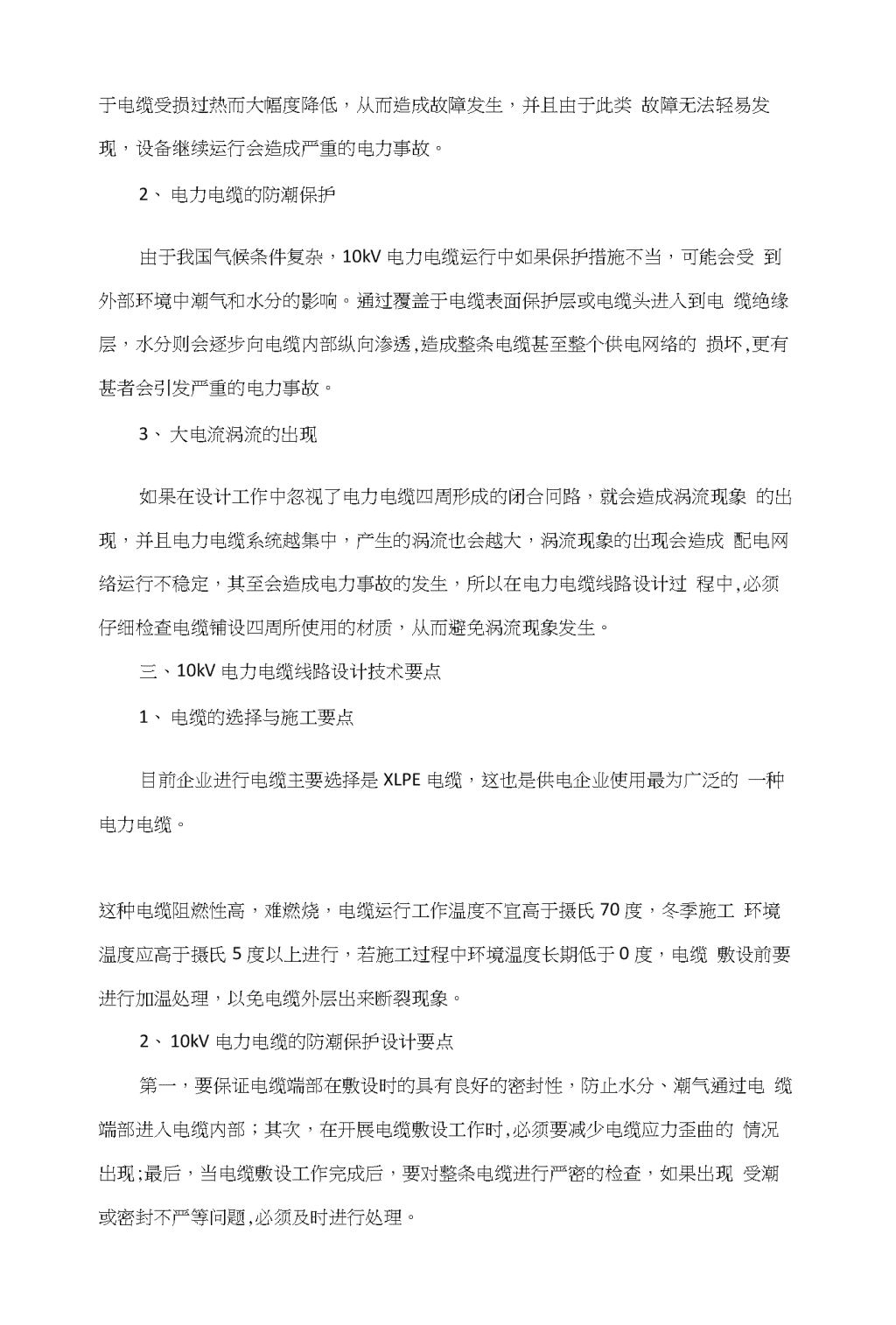

lOkV电力电缆线路设计技术要点（国网四川省电力公司南充市嘉陵供电分公司637901）摘要：在电力工程中，电力电缆线路的设计是否合理，对于配电线路的正常运行尤为重要。木文笔者主要探讨电力工程中10kV电力电缆的设计技术要点。旨在保证电力线路的安全性、可靠性以及经济性，达到提高整个电力系统运行效率的效果。关键词：10kV电力电缆线路设计配电运行技术要点10kV电力电缆是电力系统中的一个重要环节，在电力系统运行中，电力电缆线路的设计是否合理，造价是否均衡等问题，都影响着供电企业的健康运行。加大10kV电力电缆线路设计技术的研究力度，对于电网运行具有积极的意义。一、10kV电力电缆线路设计的重要性在电力系统运行中电力电缆线路，有各种划分标准，其中35kV以上电压等级线路主要负责远距离配电，而10kV电力电缆则肓接用于连接电网与用户，10kV电力电缆线路是电力输送的最终环节，是整个配电系统的核心。但是配电线路因为线路长、覆盖面广、设备质量参差不齐，同时受到地理、环境等的影响，整个电能的输送过程中难免会出现故障以及线损，不仅影响了居民的正常用电，还会给电力企业带来直接的经济损失。因此，必须要在配电线路工程实施阶段，对其进行科学的设计，根据线路的实际情况，通过选择合适的电气设备、结构选型等来提高10kV电力电缆线路的可靠性，使得其在投运后既有安全保障，也可以降低线损，实现整个电力系统的安全、稳定、经济。二、10kV电力电缆线路设计现状1、机械性损伤泛滥在电缆线路铺设的过程中,线路的转弯角度过大会导致导体的内部岀现机械性损伤问题，将大大缩减设备的使用寿命，由于电力电缆表面覆盖着较厚的绝缘层，因此即使是在绝缘或回路电阻测量的情况下，也无法轻易诊断出故障的发牛，无法通过定期诊断、检修来预防事故的发生。10kV电力电缆在运行状态下，电缆 的绝缘强度会由于电缆受损过热而大幅度降低，从而造成故障发生，并且由于此类故障无法轻易发现，设备继续运行会造成严重的电力事故。2、电力电缆的防潮保护由于我国气候条件复杂，10kV电力电缆运行中如果保护措施不当，可能会受到外部环境中潮气和水分的影响。通过覆盖于电缆表面保护层或电缆头进入到电缆绝缘层，水分则会逐步向电缆内部纵向渗透,造成整条电缆甚至整个供电网络的损坏,更有甚者会引发严重的电力事故。3、大电流涡流的出现如果在设计工作中忽视了电力电缆四周形成的闭合冋路，就会造成涡流现象的出现，并且电力电缆系统越集中，产生的涡流也会越大，涡流现象的出现会造成配电网络运行不稳定，其至会造成电力事故的发生，所以在电力电缆线路设计过程中,必须仔细检查电缆铺设四周所使用的材质，从而避免涡流现象发生。三、10kV电力电缆线路设计技术要点1、电缆的选择与施工要点目前企业进行电缆主要选择是XLPE电缆，这也是供电企业使用最为广泛的一种电力电缆。这种电缆阻燃性高，难燃烧，电缆运行工作温度不宜高于摄氏70度，冬季施工环境温度应高于摄氏5度以上进行，若施工过程中环境温度长期低于0度，电缆敷设前要进行加温处理，以免电缆外层岀来断裂现象。2、10kV电力电缆的防潮保护设计要点第一，要保证电缆端部在敷设时的具有良好的密封性，防止水分、潮气通过电缆端部进入电缆内部；其次，在开展电缆敷设工作时,必须要减少电缆应力歪曲的情况出现;最后，当电缆敷设工作完成后，要对整条电缆进行严密的检查，如果出现受潮或密封不严等问题,必须及时进行处理。 3、10kV电缆线路避免涡流的设计要点电力电缆在施工中，有采用钢支架的，有采用钢质保护管的，有采用电缆卡与架空敷设的，凡是在电力电缆周围形成钢（铁）性闭合冋路的，均有可能形成涡流，特别是在人电流电力电缆系统中，涡流更大。经分析试验，在电缆卡子与钢绞线结合处用绝缘层（如剥开的电缆绝缘外皮）隔离后，不再有涡流现象,以后运行多年正常，未发生类似故障。由此可见，在电力电缆施工时，必须采取措施，使电缆周围不能形成钢（铁）性闭合冋路，防止电缆引起涡流现象发生。4、设计设备的选择4.1电缆附件的选择目前XLPE绝缘电缆的户内外终端比较多，附件终端分为热缩和冷缩两种,热缩终端价格低廉，安装过程中需要动火作业，密封性能差，冷缩终端运行性能高，施工安装简单方便，造价相对比较贵，附件的选择要安装实际工程的外部环境进行选择。电缆制作完成投运前，要对电缆的主绝缘进行试验，用2500V兆欧表测量其绝缘电阻，然后进行1min/12kV直流耐压试验，泄漏电流不宜大于20μA。4.2电缆头制作通过相关的实践经验表明，将外力的原因排除在外，多数的电缆故障的故障点都是在电缆的中间和终端头的部位，并且多数的故障都是因为潮气侵入或者密封不良而产生的绝缘下降。由于在城市的供电往系统中，电缆头的数量比例较大。因此，要想保证好电缆的安全可靠运行，就要将电缆头制作好。当前,10kV电缆的终端头有两种形式组成:冷缩、热缩。在中间头中只有运用热缩式。相对于热缩而言的冷缩头，不需要用火加热，施工安全、方便、快捷。4.3电缆传送机的选择10kV电力电缆在施工过程中对外护套有着较为严格的绝缘要求，而电缆传送机则是高压大截面电缆敷设过程中最为理想的设备，电缆传送机的使用，会人大提升电缆线路设计的工作效率与工作质量。 4.4电缆滑轮电缆滑轮是电缆线路敷设过程中必不可少的关键性设备，通过长时间的电缆敷设工作实践与经验，总结得出部分转弯与直线型滑轮的组合是使用最为广泛的,只有在某些极为特殊的情况下，施工时选用悬挂式的电缆滑轮。结语：综上所述，10kV配电线路是电力系统的重要组成部分，本文通过对10kV电力电缆运行现状的分析，对存在的问题进行解释，提出了科学、有效的电力电缆设计方法，确保电缆线路的高效率、高质量工作，最终达到确保整个供电系统平稳、有效运行的目的，保证企业的经济效益。参考文献：⑴李国.高速铁路10kV全电缆电力贯通线的调压技术研究［D］•北京交通大学,2014.［2］李奕.探讨10kV配电线路设计的技术要点［J］・广东科技,2013,24:95+87.［3］冯中超.10kV配电线路设计的技术要点探讨卩］.科技创新与应用,2016,15:191.［4］许朋波・10kV配电线路设计技术要点［J］.电子技术与软件工^,2014,18:176.
