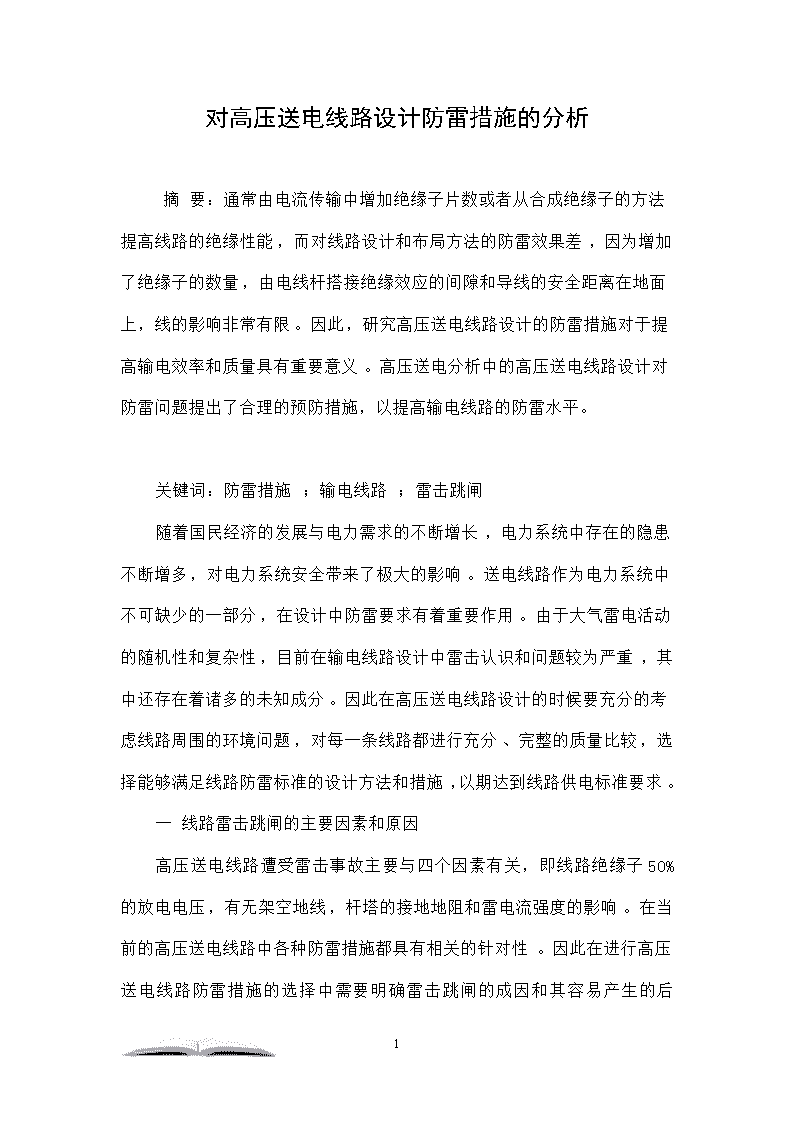

对高压送电线路设计防雷措施的分析　　摘要：通常由电流传输中增加绝缘子片数或者从合成绝缘子的方法提高线路的绝缘性能，而对线路设计和布局方法的防雷效果差，因为增加了绝缘子的数量，由电线杆搭接绝缘效应的间隙和导线的安全距离在地面上，线的影响非常有限。因此，研究高压送电线路设计的防雷措施对于提高输电效率和质量具有重要意义。高压送电分析中的高压送电线路设计对防雷问题提出了合理的预防措施，以提高输电线路的防雷水平。　　关键词：防雷措施；输电线路；雷击跳闸　　随着国民经济的发展与电力需求的不断增长，电力系统中存在的隐患不断增多，对电力系统安全带来了极大的影响。送电线路作为电力系统中不可缺少的一部分，在设计中防雷要求有着重要作用。由于大气雷电活动的随机性和复杂性，目前在输电线路设计中雷击认识和问题较为严重，其中还存在着诸多的未知成分。因此在高压送电线路设计的时候要充分的考虑线路周围的环境问题，对每一条线路都进行充分、完整的质量比较，选择能够满足线路防雷标准的设计方法和措施，以期达到线路供电标准要求。　　一线路雷击跳闸的主要因素和原因6 　　高压送电线路遭受雷击事故主要与四个因素有关，即线路绝缘子50%的放电电压，有无架空地线，杆塔的接地地阻和雷电流强度的影响。在当前的高压送电线路中各种防雷措施都具有相关的针对性。因此在进行高压送电线路防雷措施的选择中需要明确雷击跳闸的成因和其容易产生的后果。　　1.1高压送电线路反击造成的雷击跳闸　　雷击中杆、塔顶部或者避雷线的时候，雷电电流可以通过塔体和接地体顺利的进入大地之中，避免了对周围环境的影响。同时，由于雷电流通过塔体和接地体的时候，使得塔体电压增高，使得与导线上存在的电压产生感应电压，当期超过电压送电线路的绝缘闪络电压值的时候，导线与塔体之间就会发生相应的闪络，这种闪络则被称之为反击闪络，同时造成雷击跳闸。　　1.2绕击成因　　雷电绕击率与避雷线对边导线的保护角、杆塔的高度以及高压送电线路所经过的地形、地理条件和地质有着直接关系。在山区设计线路的时候，高压送电线路遭受雷击的击率约为平底的3-4倍，这主要是由于在山区设计线路的时候不可避免的会出现大跨度、高低差距大的线路走向问题，这也是线路耐雷击最为薄弱的环节。　　二防雷措施设计原则6 　　对于送电线路来讲，雷击跳闸一直是影响高压送电线路供电可靠性的重要因素。由于大气雷电活动的随机性和复杂性，目前世界上对输电线路雷害的认识研究还有诸多未知的成分。进行高压送电线路设计时要全面考虑，综合分析每一条线路的具体情况，通过安全、经济、质量比较，选取有针对性的防雷设计技术措施，以达到提高供电可靠性的目的。线路防雷保护首先在于抓好基础工作，目前国内外在雷电防护手段上并没有出现根本的变化，很大程度上要依赖传统的技术措施，只要运用得好，仍然是可以信赖的。对已投运的线路，应结合地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平给出正确的评价，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。　　三高压送电线路设计防雷措施　　清楚了送电线路雷击跳闸的发生原因，对照下面内容，我们就可以有针对性的对设计中送电线路经过的不同地段，不同地理位置的杆塔采取相应的防雷措施。　　1.加强高压送电线路的绝缘水平　　高压送电线路的绝缘水平与耐雷水平成正比，加强零值绝缘子的检测，保证高压送电线路有足够的绝缘强度是提高线路耐雷水平的重要因素。我们在设计高压线路时充分比较各种绝缘子的性能，分析其特性，认为玻璃绝缘子有较好的耐电弧和不易老化的优点，并且绝缘子本身具有自洁性能良好和零值自爆的特点。特别是玻璃是熔融体，质地均匀，烧伤后的新表面仍是光滑的玻璃体，仍具有足够的绝缘性能，所以设计中我们多考虑采用玻璃绝缘子。　　2.降低杆塔的接地电阻　　高压送电线路的接地电阻与耐雷水平成反比，根据各基杆塔的土壤电阻率的情况，尽可能地降低杆塔的接地电阻，这是提高高压送电线路耐雷水平的基础，是最经济、有效的手段。对于土壤电阻率较高的疑难地区的线路，则应跳出原有设计参数的框框，特别是要强化降阻手段的应用，如增加埋设深度，延长接地极的使用，就近增加垂直接地极的运用　　3.根据规程规定6 　　在雷电活动强烈的地区和经常发生雷击故障的杆塔和地段，可以增设耦合地线。由于耦合地线可以使避雷线和导线之间的耦合系数增大，并使流经杆塔的雷电流向两侧分流，从而提高高压送电线路的耐雷水平。　　4.适当运用高压送电线路避雷器　　由于安装避雷器使得杆塔和导线电位差超过避雷器的动作电压时，避雷器就加入分流，保证绝缘子不发生闪络。根据实际运行经验，在雷击跳闸较频繁的高压送电线路上选择性安装避雷器可达到很好的避雷效果。目前在全国范围已使用一定数量的高压送电线路避雷器，运行反映较好，但由于装设避雷器投资较大，设计中我们只能根据特殊情况少量使用。　　5.对线路中测出的接地电阻不合格的杆塔的接地电阻进行重新测试；并测试土壤电阻率　　对查出的接地电阻不合格的杆塔接地放射线进行开挖检查，重新对本杆塔的敷设接地线，并进行焊接。对检查中发现已烂断或无接地引下线的杆塔接地装置进行焊接，并对接地电阻重新测试，不符合规定的重新进行敷设。对被浇灌在保护帽内的接地引下线，采取的方式可为将引下线从保护帽内敲出，再重新浇灌保护帽或将引下线锯断重新进行焊接。　　6.其它方面　　作为设计部门，我们在进行送电线路设计时还应注意以下几点：　　（1）在选择高压送电线路路径时，应尽量避开雷电多发区或对防雷不利的地方；对于易受雷击的杆塔接地，要尽量降低接地电阻。　　（2）在选择避雷方式时也要充分考虑本地区的防雷经验及特点，选用合适的避雷方法；6 　　（3）对于雷击多发区也应当减少大档距段的设计和在规程允许的范围内降低塔高。　　（4）加强高压送电线路的验收。对于新投产的高压送电线路，做好高压送电线路的验收工作，抽查接地体的埋深是否符合规程的要求，射线长度是否达到设计的长度，接地体与接地引下线是否有可靠的电气连接，这些都是保证杆塔可靠防雷基础。　　（5）对已投运的线路，生产单位要加大对老旧线路的投资和改造力度，对运行中发现问题较多的线路、雷击频发区段，要集中人力、资金，尽快进行改造。　　四.结束语　　在总结了送电线路防雷工作存在的问题和如何运用好常规防雷技术措施的基础上，我们认为雷电活动是小概率事件，随机性强，要做好送电线路的防雷工作，就必须抓住其关键点。综上所述，为防止和减少雷害故障，设计中我们要全面考虑高压送电线路经过地区雷电活动强弱程度、地形地貌特点和土壤电阻率的高低等情况，还要结合原有高压送电线路运行经验以及系统运行方式等，通过比较选取合理的防雷设计，提高高压送电线路的耐雷水平。雷电活动是一个复杂的自然现象，需要电力系统内各个部门的通力合作，才能尽量减少雷害的发生，将雷害带来的损失降低到最低限度。　　参考文献：　　[1]孙伟杰，袁学明.浅谈高压送电线路的防雷措施[J].机电信息，2013，18：173+175.6 　　[2]王宏宇，翟洪涛.送电线路雷害事故分析及防雷措施[J].中国高新技术企业.2008（20）　　[3]王宏宇，翟洪涛.送电线路雷害事故分析及防雷措施[J].职业技术，2008（10）.　　[4]李建军，对高压送电线路设计防雷措施的探讨[期刊论文].科技与企业2014（15）.6
