光缆线路设计及概预算论文 33页

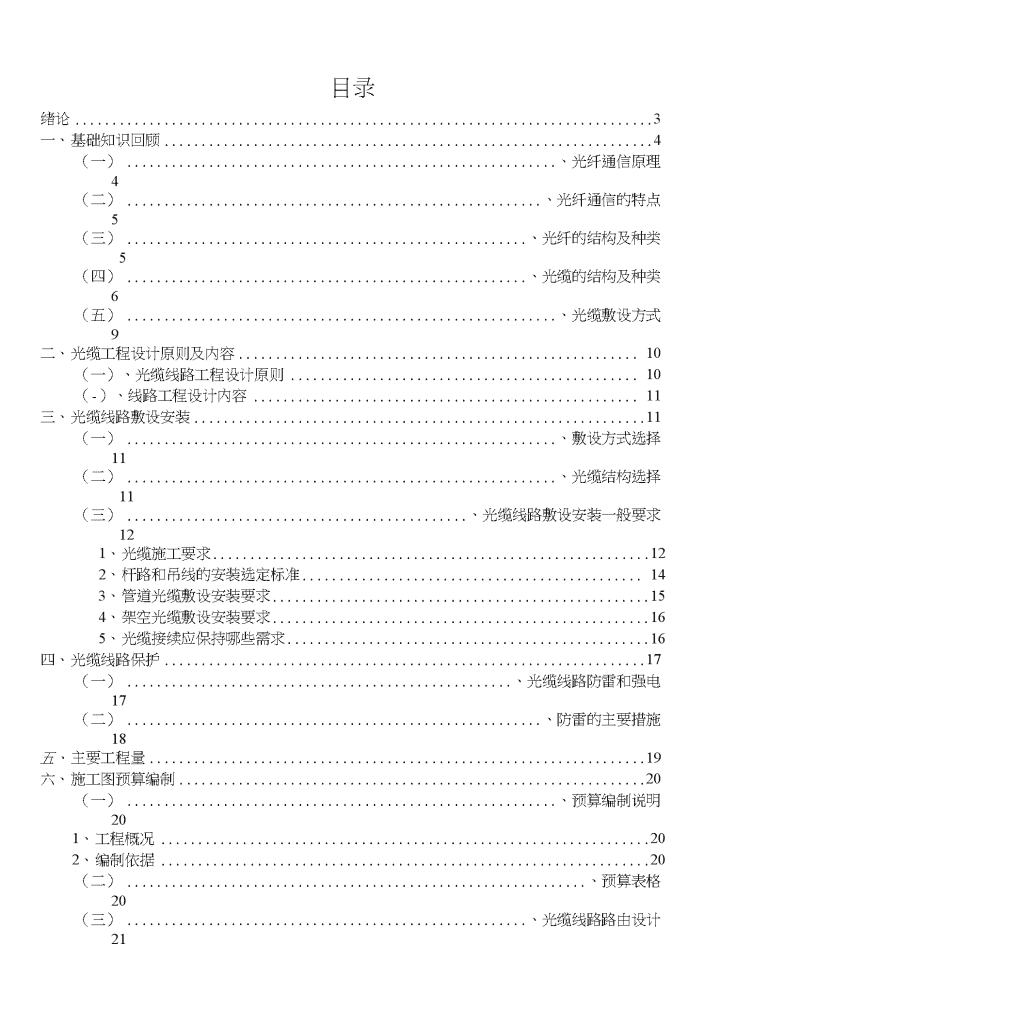

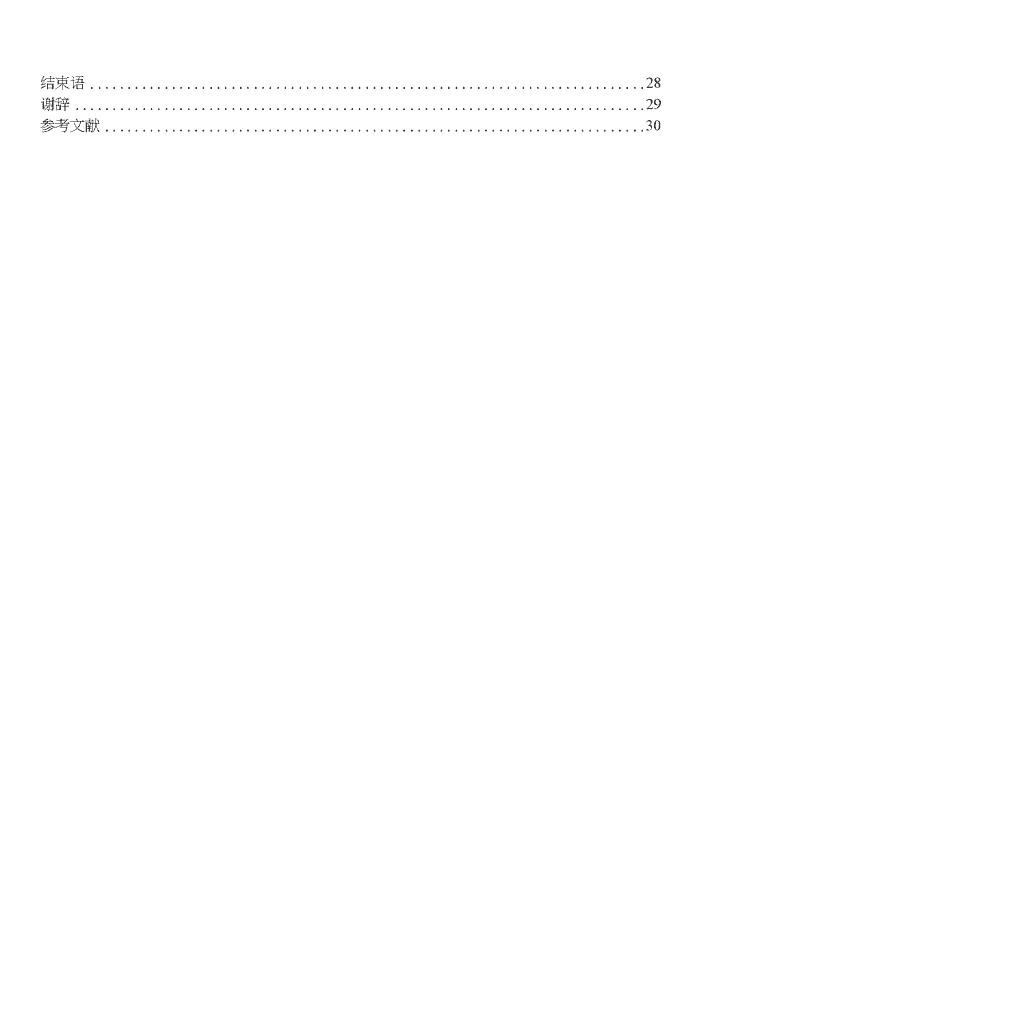

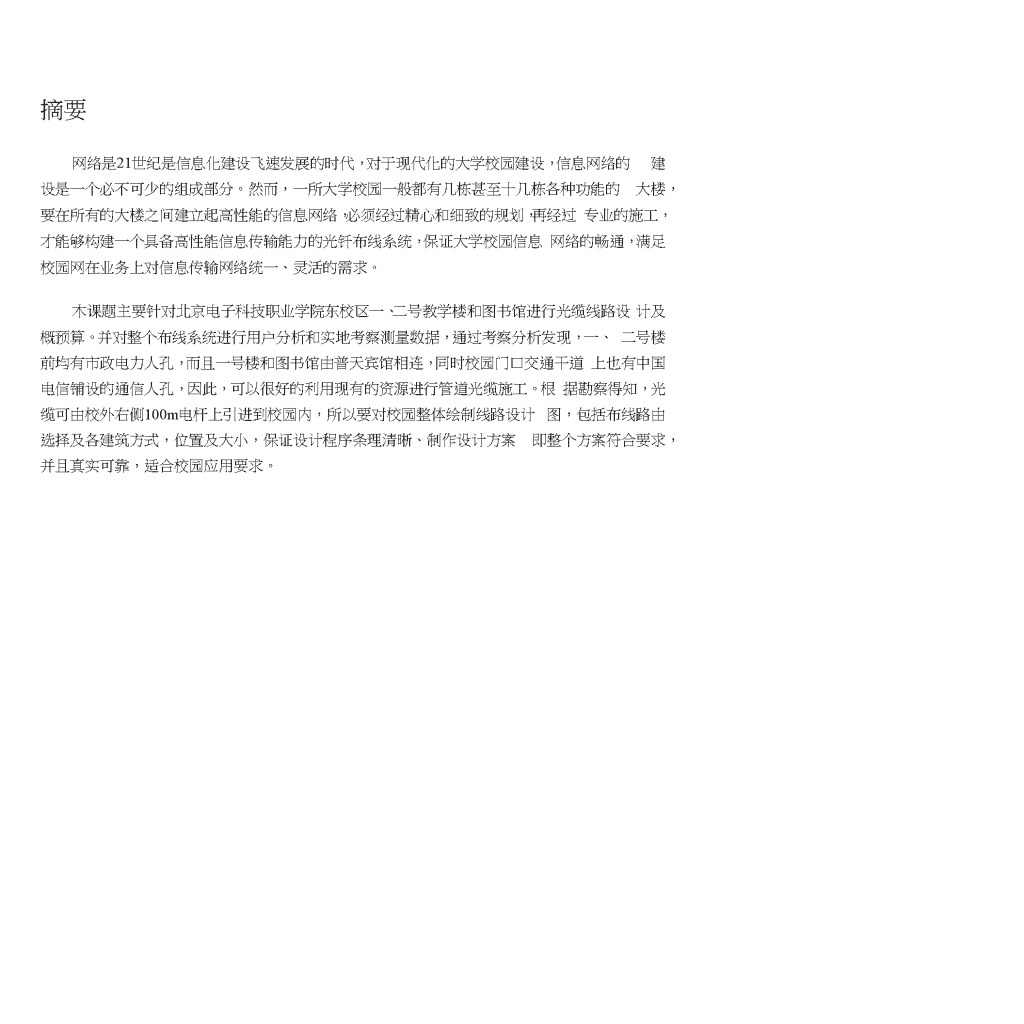

摘要网络是21世纪是信息化建设飞速发展的时代，对于现代化的大学校园建设，信息网络的建设是一个必不可少的组成部分。然而，一所大学校园一般都有几栋甚至十几栋各种功能的大楼，要在所有的大楼之间建立起高性能的信息网络，必须经过精心和细致的规划，再经过专业的施工，才能够构建一个具备高性能信息传输能力的光钎布线系统，保证大学校园信息网络的畅通，满足校园网在业务上对信息传输网络统一、灵活的需求。木课题主要针对北京电子科技职业学院东校区一、二号教学楼和图书馆进行光缆线路设计及概预算。并对整个布线系统进行用户分析和实地考察测量数据，通过考察分析发现，一、二号楼前均有市政电力人孔，而且一号楼和图书馆由普天宾馆相连，同时校园门口交通干道上也有中国电信铺设的通信人孔，因此，可以很好的利用现有的资源进行管道光缆施工。根据勘察得知，光缆可由校外右侧100m电杆上引进到校园内，所以要对校园整体绘制线路设计图，包括布线路由选择及各建筑方式，位置及大小，保证设计程序条理清晰、制作设计方案即整个方案符合要求，并且真实可靠，适合校园应用要求。 目录绪论3一、基础知识回顾4（一）、光纤通信原理4（二）、光纤通信的特点5（三）、光纤的结构及种类5（四）、光缆的结构及种类6（五）、光缆敷设方式9二、光缆工程设计原则及内容10（一）、光缆线路工程设计原则10（-）、线路工程设计内容11三、光缆线路敷设安装11（一）、敷设方式选择11（二）、光缆结构选择11（三）、光缆线路敷设安装一般要求121、光缆施工要求122、杆路和吊线的安装选定标准143、管道光缆敷设安装要求154、架空光缆敷设安装要求165、光缆接续应保持哪些需求16四、光缆线路保护17（一）、光缆线路防雷和强电17（二）、防雷的主要措施18五、主要工程量19六、施工图预算编制20（一）、预算编制说明201、工程概况202、编制依据20（二）、预算表格20（三）、光缆线路路由设计21 结束语28谢辞29参考文献30 绪论随着通信技术与计算机网络的的迅速发展，校园网络化非常普遍，师生生对于网络的要求也与日俱增。本命题针对校园网线路工程不够完善的现状，结合光纤接入技术，对电信工程学院一、二教学楼及图书馆校园网的线路工程进行设计及预算。在实际勘察设计中发现，由于建筑坐落位置的不同师生对校园网的要求来及现有的通信管道等资源来看，光缆的选用、引入、及合理的路由选择，且设计的合理性，应用方便，节省原料上都是我们研究的重点。通过对校园网光缆线路工程的设计，运用通信线路工程设计知识，在实际中灵活运用。在对用户进行需求分析、系统设计、图纸绘制、工程量计算的同时，不仅巩固知识，而且具备通信工程制图的能力，能够熟练进行通信工程预算同时能够提高我们分析解决问题的能力,提高实践能力。在设计过程中，能够培养我们良好端正的做事态度，严谨认真的工作作风，勤于思考、肯于钻研的精神及良好的团队合作意识，使我们基本具备了上岗的专业技术素质和思想素质。 （一）、光纤通信原理光纤通信技术从光通信中脱颖而出，己成为现代通信的主要支柱之一，在现代电信网中起着举足轻重的作用。信息源把用户信息转换为原始电信号，这种信号称为基带信号。电发射机把基带信号转换为适合信道传输的信号，这个转换如果需要调制，则其输出信号称为已调信号，然后把这个已调信号输入光发射机转换为光信号，光载波经过光纤线路传输到接收端,再由光接收机把光信号转换为电信号，电接收机的功能和电发射机的功能相反，它把接收的电信号转换为基带信号，最后由信息宿恢复用户信息。附图1-1简易光传输系统。图i・i光传输系统光纤传输系统主要由三部分组成：光源（又称光发送机），传输介质、检测器（又称光接收机）。计算机网络之间的光纤传输中，光源和检测器的工作--般都是用光纤收发器完成的，光纤收发器简单的来说就是实现双绞线与光纤连接的设备，其作用是将双绞线所传输的信号转换成能够通过光纤传输的信号（光信号）。当然也是双向的，同样能将光纤传输的信号转换能够在双绞线中传输的信号，实现网络间的数据传输。在普通的视、咅频、数据等传输过程中,光源和检测器的工作一般都是由光端机完成的，光端机就是将多个E1信号变成光信号并传输的设备，所谓E1是一种中继线路数据传输标准，我国和欧洲的标准速率为2.048Mbps,光端机的主要作用就是实现电一光、光一电的转换。由其转换信号分为模拟式光端机和数字式光端机。因此，光纤传输系统按传输信号可分为数字传输系统和模拟传输系统。模拟传输系统是把光强进行模拟调制，将输入信号变为传输信号的振幅（频率或相位）的连续变化。数字传输系统是把输入的信号变换成“1”，“0”脉冲信号，并以其作为传输信号，在接受端再还原成原来的信号。当然，随着光纤传输信号的不同所需要的设备有所不同。光纤作为传输介质，是光纤传输系统的重要因素。（二）、光纤通信的特点 光纤通信技术从光通信中脱颖而出，已成为现代通信的主要支柱之一，在现代电信网中起着举足轻重的作用。作为一门新兴技术，其今年来发展速度Z快、应用面Z广是通信史上罕见的，也是世界新技术革命的重要标志和未來信息社会中各种信息的主要传送工具。是现代通信网的主要传输手段，它的发展史只有一二十年，已经历三代：短波长多模光纤、长波长多模光纤和长波长单模光纤。采用光纤通信是通信史上重大的变革，美、口、英、法等20多个国家已宣布不在建设电缆通信线路，而致力于发展光纤通信。屮国光纤通信已进入实用阶段。光纤即为光导纤维的简称。光纤通信是以光波作为信息载体，以光纤作为传输媒介的一种通信方式。从原理上看，构成光纤通信的基本物质要素是光纤、光源和光检测器。传输介质光纤又分为通用与专用两种，而功能器件光纤则指用于完成光波的放大、整形、分频、倍频、调制以及光振荡功能的光纤，并常以某种功能器件的形式出现。光纤通信Z所以发展迅猛，主要源于它具备一下特点：1、通信容量大，传输距离远；2、信号串扰小，保密性能好；3、抗电磁干扰、传输质量佳；4、光纤尺寸小，重量轻，便于敷设和运输；5、材料来源丰富，环境保护好；6、无辐射，难于窃听;7、光缆适应性强，寿命长。（三）、光纤的结构及种类光纤的典型结构是一种细长多层同轴圆柱形实体复合纤维。自内向外为：纤芯（芯层）-＞包层一＞涂覆层（被覆层）。核心部分为纤芯和包层，二者共同构成介质光波导，形成对光信号的传导和约束，实现光的传输，所以又将二者构成的光纤称为裸光纤。其中涂覆层又称被覆层，是一层高分子涂层，主要对裸光纤提供机械保护，因裸光纤的主要成分为二氧化硅，它是一种脆性易碎材料，抗弯曲性能差，韧性差，为提高光纤的微弯性能，涂覆一层高分子涂层。且如将若干根这样的裸光纤集束成一捆，相互间极易产生磨损，导致光纤表而损伤而影响光纤的传输性能。为防止这种损伤采取的有效措施就是在裸光纤表而涂一层高分子。 光纤的种类很多，根据用途不同，所需要的功能和性能也有所差异。但对于有线电视和通信用的光纤，其设计和制造的原则基本相同，诸如：①损耗小；②有一定带宽且色散小；③接线容易；④易于成统；⑤可靠性高；⑥制造比较简单；⑦价廉等。光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，兹将各种分类举例如下：（1）工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤（0.85pm、1.3pm、1.55pm）。（2）折射率分布：阶跃（SI）型、近阶跃型、渐变（GI）型、其它（如三角型、W型、凹陷型等）。（3）传输模式：单模光纤（含偏振保持光纤、非偏振保持光纤）、多模光纤。本章涉及到单模光纤和多模光纤。单模光纤这是指在工作波长中，只能传输一个传播模式的光纤，通常简称为单模光纤。目前，在有线电视和光通信中，是应用最广泛的光纤。由于，光纤的纤芯很细（约10pm）而且折射率呈阶跃状分布，当归一化频率V参数V2.4时，理论上，只能形成单模传输。另外，SMF没有多模色散，不仅传输频带较多模光纤更宽，再加上SMF的材料色散和结构色散的相加抵消，其合成特性恰好形成零色散的特性，使传输频带更加拓宽。SMF中，因掺杂物不同与制造方式的差别有许多类型。凹陷型包层光纤，其包层形成两重结构，邻近纤芯的包层，较外倒包层的折射率还低。另外，有匹配型包层光纤，其包层折射率呈均匀分布。多模光纤将光纤按工作彼长以其传播可能的模式为多个模式的光纤称作多模光纤。纤芯直径为50pm,由于传输模式可达儿百个，与SMF相比传输带宽主要受模式色散支配。在历史上曾用于有线电视和通信系统的短距离传输。自从岀现SMF光纤后，似乎形成历史产品。但实际上，由于MMF较SMF的芯径大且与LED等光源结合容易，在众多LAN中更有优势。所以，在短距离通信领域中MMF仍在重新受到重视。MMF按折射率分布进行分类时，有：渐变（GI）型和阶跃（SI）型两种。GI型的折射率以纤芯中心为最高，沿向包层徐徐降低。从儿何光学角度来看，在纤芯中前进的光束呈现以蛇行状传播。由于，光的各个路径所需时间大致相同。所以，传输容量较SI型大。SI型MMF光纤的折射率分布，纤芯折射率的分布是相同的，但与包层的界面呈阶梯状。由于SI型光波在光纤中的反射前进过程中，产生各个光路径的时差，致使射出光波失真，色激较大。其结果是传输带宽变窄，目前SI型MMF应用较少。（四）、光缆的结构及种类 图1・2骨架式光缆一般由缆芯、加强元件和护层三部分组成。缆芯：由单根或多根光纤芯组成，有紧套和松套两种结构。加强元件：用于增强光缆敷设时可承受的负荷。一般是金屈丝或非金屈纤维。护层：具有阻燃、防潮、耐压、耐腐蚀等特性，主要是对己成缆的光纤芯进行保护。根据敷设条件可由铝带/聚乙烯综合纵包带粘接外护层、钢带（或钢丝）铠装和聚乙烯护层等组成。而光缆也分为多种。如图1-2骨架式：将单根或多根光纤放入骨架的螺旋槽内，骨架中心是加强元件，骨架釆用高密度聚乙烯材料，抗侧压性能好；图1-3中心束管式：光纤放入中心束管中，采用2跟平行钢丝加强元件，有较强的抗扭转能力；图1-4层绞式：若干光纤芯线以强度元件为中心绞合在一起的结构，可使光缆具有很好的抗拉性和温度特性。外护套骨架f绑带►力口强芯A光纤 中心磴式光缆技术储存Bit;"0七~卜70P便用理戯七〜+丁0忙—锅藝聚乙球护査Rg水封料漁垦制带—光訐蠢賞境充放松言管咅曲半«hWiSiofStffg动态20倍缱艮图1-3中心束管式谨芯境充取感绞武光道技术1«水玮松葺営储存仪廈二dor-+7or便用耀陈-sor--b70t中心和蛋茜曾曲半径，»rSW倍tfJ径动态2D倍瞋隹图1-4层绞式 (五)、光缆敷设方式通信光缆自70年代开始应用以来，现在已经发展成为长途干线、市内电话中继、水底和海底通信以及局域网、专用网等有线传输的骨干，并且已开始向用户接入网发展，由光纤到路边(FTTC)、光纤到大楼(FTTB)等向光纤到户(FTTH)发展。针对各种应用和环境条件等,通信光缆有架空、直埋、管道、水底、室内等敷设方式。1、架空光缆架空光缆是架挂在电杆上使用的光缆。这种敷设方式可以利用原有的架空明线杆路，节省建设费用、缩短建设周期。架空光缆挂设在电杆上，要求能适应各种自然环境。架空光缆易受台风、冰凌、洪水等自然灾害的威胁，也容易受到外力影响和本身机械强度减弱等影响,因此架空光缆的故障率高于直埋和管道式的光纤光缆。一般用于长途二级或二级以下的线路,适用于专用网光缆线路或某些局部特殊地段。架空光缆的敷设方法有两种：(1)、吊线式：先用吊线紧固在电杆上，然后用挂钩将光缆悬挂在吊线上，光缆的负荷由吊线承载。(2)、自承式：用一种自承式结构的光缆，光缆呈〃8〃字型，上部为自承线，光缆的负荷由自承线承载。2、直埋光缆这种光缆外部有钢带或钢丝的铠装，直接埋设在地下，要求有抵抗外界机械损伤的性能和防止土壤腐蚀的性能。要根据不同的使用环境和条件选用不同的护层结构，例如在有虫鼠害的地区，要选用有防虫鼠咬啮的护层的光缆。根据土质和环境的不同，光缆埋入地下的深度一般在0.8米至1.2米之间。在敷设时，还必须注意保持光纤应变要在允许的限度内。3、管道光缆 管道敷设一般是在城市地区，管道敷设的环境比较好，因此对光缆护层没有特殊要求,无需铠装。管道敷设前必须选下敷设段的长度和接续点的位置。敷设时可以采用机械旁引或人工牵引。一次牵引的牵引力不要超过光缆的允许张力。4、水底光缆水底光缆是敷设于水底穿越河流、湖泊和滩岸等处的光缆。这种光缆的敷设环境比管道敷设、直埋敷设的条件差得多。水底光缆必须采用钢丝或钢带铠装的结构，护层的结构要根据河流的水文地质情况综合考虑。例如在石质土壤、冲刷性强的季节性河床，光缆遭受磨损、拉力大的情况，不仅需要粗钢丝做铠装，甚至要用双层的铠装。施工的方法也要根据河宽、水深、流速、河床、流速、河床土质等情况进行选定。水底光缆的敷设环境条件比直埋光缆严竣得多，修复故障的技术和措施也困难得多，所以对水底光缆的可靠性要求也比直埋光缆高。海底光缆也是水底电缆，但是敷设环境条件比一般水底光缆更加严竣，要求更高，对海底光缆系统及其元器件的使用寿命要求在25年以上。本设计涉及到架空及管道光缆。二、光缆工程设计原则及内容（一）、光缆线路工程设计原则一个建设项目在资源利用上是否合理，布局是否适度，设备选型是否得当，运用怎样的的技术，流程是否合理，生产组织是否科学、严谨，这些都要秉着一定的线路工程设计原则,具体如下：1、光缆工程设计必须贯彻执行国家基本建设方针和通信技术经济政策，合理利用资源,重视环境保护。 2、必须保证通信质量，做到技术先进、经济合理、安全适用，能够满足施工、生产和使用的要求。 3、设计中应进行多方案比较，兼顾近期与远期通信发展要求，合理利用已有的网络设施和装备，以保证建设项目的经济效益和社会效益，不断降低工程造价和维护费用。4、设计中所采用的产品必须符合国家标准和行业标准，未经试验和鉴定合格的产品不得在工程中使用。5、设计工作必须执行科技进步的方针，广泛采用适合我国国情的国内外成熟先进性技术。（二）、线路工程设计内容根据实地考察，分析设计需要，木光缆线路工程设计涉及到的内容如下：1、光缆线路路由选择2、光缆线路安装、敷设及保护3、杆路的整修加固标准4、光缆的室内引入三、光缆线路敷设安装（一）、敷设方式选择根据勘察我们了解到，校园内有中国电信的通信人孔，还了解到校园光缆可以从东校区大门右侧约100米的电杆上引入，因此涉及该设计敷设方式包括架空光缆及管道光缆敷设方式，其中架空光缆还包括吊线式和自承式两种，这里显然用到的是吊线式。（二）、光缆结构选择干线光缆应根据其用途和开放传输系统的要求选择合适的光纤，通常情况下选用适合在长波段工作的二氧化硅系光纤品种。光纤应通过不小于0.69Gpa的全长度张力筛选，光缆机构应用松套填充型活其他更为优良的方式。光缆护层结构根据敷设地段环境、采用的敷设方式和保护措施确定。光缆护层结构的选择应符合下列规定： (1)、管道或采用塑料管道保护的光缆：防潮层+PE外护层，宜选用GYTA、GYTS、GYTY53、GYFTY等结构；(2)、架空光缆:防潮层+PE外护层,用选用GYTA、GYTS、GYTY53、GYFTY、ADSS、OPGW等结构。短期允许拉伸力和压扁力时，光纤附加衰减应小于0.ldB,应变小于0.1%,拉伸力和压扁力解除后光纤应无明显残余附加衰减和应变，光缆也应五明显残余应变，护套应无目力可见开裂。光缆在承受长期允许拉伸力和压扁力时，光纤应五明显的附加衰减和应变。光缆类型允许拉伸力(N)允许压扁力(N/100mm)短暂拉什力长期拉伸力短期压扁力长期压扁力管道光缆$1500$600$1000$300架空光缆$1500$600$1000$300表3-2光缆的允许拉伸力和压扁力(三)、光缆线路敷设安装一般要求干线光缆的敷设安装方法，可根据敷设地段的环境条件，在保证光缆不受损伤的原则下,因地制宜地采用人工或机械敷设。施工中应当保证光缆外护套的完整性。管道光缆金属护套对地绝艳电阻竣工验收指标应符合相关规范活设计规定。光缆外护层形式五外护层活04型53、54、33、34型333型、43型静态弯曲10D12.5D15D动态弯曲201)25D30D表3-3光缆允许的最小弯曲半径1、光缆施工要求在光缆线路工程施工中，涉及到的技术问题有光缆的敷设，光缆的接续、预留，测试，等。所以除了核对光缆路由走向、敷设方式及接头位置和为光缆配盘、分配及敷设提供必需的资料外还应有以下几点：(1)、光缆留长 在现有管道内敷设光缆，为确保光缆安全，预留光缆尽量盘留在通信管道的人(手)孔内,基站留长按15米预留，冗余留长按15%oo预留，接头留长按10米/侧预留。为方便维护，放缆时应以接头井为1#,安顺序类推，逢5、10、15……5的倍数手孔，应安20m作预留。(1)、光缆检验①施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查,如发现异常应重点检查。对光缆、连接器等还应进行光学特性、电特性的测试。②核对单盘光缆规格、程式及制造长度应符合订货合同规定的要求。③光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注。光缆端别的识别方法应符合下列规定：面对光缆截面，由领示色光纤按/顺吋针排列吋为A端，反之为B端。④光缆现场检验光纤衰减常数、光纤长度。⑤单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。⑥光纤连接器应具有良好的重复性和互换性。尾纤的长度应符合设计要求、外皮无损伤。尾纤各项参数应符合合同规定。连接器的损耗应符合合同规定。(2)、光缆敷设①新建管道内光缆均采用硬塑料管保护，塑料管一次布放的长度以方便光缆穿放为原则。②光缆弯曲半径应不小于光缆外径的10倍，施工过程中不小于20倍。③布放光缆的牵引力应不超过光缆允许的张力80%,瞬时最大牵引力不得超过光缆允许张力的100%,牵引力应加在光缆的加强件(芯)上。光缆布放过程屮应无扭转，严禁打小圈、浪涌等现象发生。④布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。光缆布放完毕,应检查光纤是否良好。光缆端头应做密封防潮处理，不得浸水。⑤光缆穿入管道或管道拐弯或有交*时，应采用导引装置或喇叭保护管，不得损伤光缆外护层，光缆一次牵引长度一般不应大于1000米，超长时应釆用8字分段牵引。 ①光缆放置在规定的托架上，并应留适当余量，避免光缆绷的太紧。接头所在人(手)孔内的光缆预留后应符合设计要求。预留光缆应按规定的位置妥善放置。2、杆路和吊线的安装选定标准(1)、杆路施工要求电杆埋深严格按照规范执行。杆路建设电杆埋深不够及松土地段，需装设卡盘；在土质松软处角深大于5m旦鱼杆、终端杆、分线杆、跨越杆、长杆档杆的杆底均应加垫底盘；上述电杆在石质土及坚石地带可不装卡盘、底盘或固根横木。河滩及塘边杆根缺土的电杆，应做护墩保护。在路边易被车辆碰撞的地方立杆，应加设护杆桩，加高为40-50cmo杆路吊线架设应满足净距要求，在跨越主要公路缆路间净距应不小于5.5m；跨越土路缆路间净距应不小于4.5m,跨越铁路缆路间净距应不小于7叽钢线与其他线路交越时均须加设交越保护套，两侧各超出0.5叽钢线架设挂缆后应无明显垂度。光缆吊线采用7/2.2镀锌钢绞线，挂钩采用25血塑托挂钩，每隔50cm安装一只；吊线抱箍采用D144、D164、0184(根据不同杆径配置)单吊线抱箍，吊线与抱箍采用三眼单槽夹板固定，固定穿钉釆用中16X60规格的有头穿钉。架空光缆沿线设置标志牌，尺寸为250x100x5的铝制片，每隔300m间距点，加挂标志牌，标志牌牢固固定于钢绞线上，面对观看方向。(2)、杆线应达下列标准。杆线就是架设光缆所用的电杆及附属设备。从电杆的材质分，有木电杆和水泥杆。木电杆一般均应经防腐处理以延长使用年限，现今很少使用。对于架空线路来说，就是将光缆加挂在距地面有一定高度电杆上的一种线路建筑方式，其中标准要符合以下几点：①直线线路的电杆位置应在线路路由的中心线上。电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。②角杆应在线路转角点内移。水泥电杆的内移值为100-150mm,因地形限制或装撑杆的角杆可不内移。③终端杆竖立后应向拉线侧倾斜100-200HUI1O(3)、材料的选用标准水泥杆选用，木工程釆用7米(稍径15cm)杆为基木杆高，跨越公路用9米、10米或 12米杆视情况而定。在山区不通公路时，可选用6米(稍径13cm)杆；铁件全部采用热镀锌材料，吊线抱箍选用D144、D164、D184单吊抱箍，穿钉配备齐全，拉线抱箍选用D144、D164、D184抱篩；地锚拉柄、顶头杆、终端杆、防风拉、都采用2.Im的锚柄，配大号地锚块；光缆挂钩选用涂塑型35iiini挂钩，光缆挂钩的扣挂距离50±3cm,扣挂方向要一致；衬环选用五股热镀锌衬环；吊线选用7/2.2镀锌钢绞线。拉线应大于吊线的一个程式为7/2.6镀锌钢绞线。(1)、吊线的终端与拉线制作方式本期工程拉线制作方式采用夹板法。上把要求挤紧五股衬环，后跟三眼双槽夹板，左右间隙空50mm后,用3.0铁线自缠100mm,空100mm后,缠50mm收头。钢绞线接续，钢线中间接续采用另缠法。吊线的终端要求与拉线上把相同。地锚杆出土而离地应小于40cm。(2)、电杆与拉线地锚坑的埋深电杆的埋深要求为：高度材料埋深6m普通土埋石质1.2m/1.0m7m普通十埋石质硬土湿地1.3m/1.Om/1.2m/1.4m8m普通土埋石质硬土湿地1・5m/1.2m/1.4m/1.6m9m普通土埋石质硬土1・6m/1.4m/1・5m10m普通土埋石质硕土1.7m/l.6m/l.6m12m普通土埋石质硕土2.lm/2.Om/2.0m拉线地锚坑的埋深普通土埋深1.4m,硬土1.3m,水田、湿地1.5m,石质1.Im。3、管道光缆敷设安装要求宜与相关的城乡建设统一规划，同步进行，符合GB《通信管道与通道工程设计规范》的要求；光缆管道和其他地下管线及建筑物之间的最小净距应符合表4.3.3规定。 其他管线及建筑物名称平行净距(m)交叉净距(m)给水管管径小于30mm0.50.15给水管管径30-50mm1.00.15给水管1.50.15排水管1.00.15热力管1.00.25燃气管压力小于300kPa1.00.3燃气管300-800kPa2.00.3埋式电力电缆35kv以下0.50.5埋式电力电缆35kv以上2.00.5其他埋式通信电缆及光缆0.750.25绿化乔木1.5绿化灌木1.0地上杆柱0.5-1.0马路边石1.0路轨外侧2.0房屋建筑红线或构筑物基础1.5水井、坟墓2.0粪坑、积肥池2.0其他通信管道0.50.15表3-3-3管道和其他地下管线及建筑物Z间的最小净距4、架空光缆敷设安装要求(1)、架空光缆在平地敷设时，用挂钩吊挂，山地活陡坡用绑扎方式光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。(2)、架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每一公里预留15米。(3)、引上架空光缆用镀锌钢管保护，管口用防火泥堵塞。(4)、每隔4档左右及跨路、跨河等特殊地段应悬挂警示标志。(5)、空吊线与电力线交叉应增加三叉保护，每端伸长不得小于1米。5、光缆接续应保持哪些需求光缆接续的全部过程应采取质量监视。光缆接续全部完成后，多余光缆应盘在光缆接头盒的管架上，盘绕方向应一致。光缆盘绕弯曲半径应不大于厂家规定的曲率半径，接头部分应平直不受力光纤盘留后，用海绵等缓冲材料压住光纤形成保护层。管道光缆接头盒的安装, 接头盒宜挂在人孔壁上或置于电缆托板间，手孔内光缆接头盒应尽量放置在较高位置，避免雨季时人孔内积水浸泡。架空光缆接头盒的安装，接头盒均设置在杆上（接头杆），两杆屮间不设悬空接头；接头杆尽量避免设在河中孤立杆、山头杆等不易施工和维护的场合；接头盒应牢固固定在接头杆上。四、光缆线路保护（一）、光缆线路防雷和强电光纤具有不导电性，可以免受冲击电流。但为了使高容量的光纤免受环境事件（如动物的啮咬，岩石、架空金属附件的碰撞，猎枪损害以及其它自然的和人为的事件等）的影响，光缆必须有铠装元件，主要有金属铠装层、加强芯和业务铜线等，它们都是金属导体。当电力线接近短路或雷击金属构件时，会感应出交流电或浪涌电流，伤害人身安全或破坏线路设备。雷电具有寻找阻抗最小路径以泄放雷云电荷与地下异性电荷中和的趋势。当雷击附近大地或建筑物时，落雷点的电位升高，而光缆延伸到很远，远端电位可视为0,所以雷击点附近的光缆电位也视为0。这样落雷点与光缆之间形成极大的电位差，这一电位差若超过落雷点与光缆外护层间的耐压强度，便会击穿外护层，形成从落雷点到金属构件的电弧通道，使大量雷电流涌向光缆，造成光缆严重损坏。光缆线路在施工中难免损伤PE（聚乙烯）护套，另外鼠咬、外力等均可能造成光缆中金属元件暴露。这些暴露点易将强电或雷电荷引入缆中，造成损害。我曾经观察过遭受雷击后的光缆，该光缆雷击点距中继局800m,相距20m有两处雷击点,损伤情况基本相同，光缆外皮和护套被烧毁，光纤被全部烧断。中继局终端盒（该线路光缆接头处金属构件作电气断开处理）中固定加强芯和金属护套的螺母被部分熔化，光纤的涂覆层被全部烧掉，纤芯暴露，其中6根纤芯已经被烧断。经分析认为雷电是通过树木或其它途径引入人地击穿土壤，由光缆外护套破损点引入金属护套和加强芯（该光缆结构为加强芯位于光缆两侧）。资料表明，在以下情况下，光缆线路容易受雷击：（1）金属护套、加强芯或铜线对地绝缘较低的光缆。（2）地形突变、土壤电阻率变化较人的地带。（3）光缆与单棵大树或高耸建筑物隔距不够时。这也是为什么我们在敷设线路时，一再强调要使光缆线路和其它物体的隔距满足要求。 （二）、防雷的主要措施对光缆线路进行防雷保护，可以针对当地的天气和地形等自然条件，有针对性地进行。通过对儿例光缆雷击故障的分析，我们发现在光缆线路的施工和维护中应注意以下儿个问题。对于架空光缆（1）接头盒通常具有加强芯可断可连的结构，无论采用电气连接还是断开方式，金属压板连接结构要优于镖栓连接，而镖栓横向开孔优于纵向开槽结构，这是选用接头盒时应注意的问题。（2）架空吊线应电气连接并每隔2km进行一次接地，接地时可直接接地或通过合适的浪涌保护装置接地。这样吊线具有架空地线的保护作用 五、主要工程量序号工稈量名称单位数量1光缆施工测量100m1.322布放光缆人孔抽水个73布放交接箱成端光缆条14布放电杆和墙壁引上光缆条45人工敷设管道光缆1000米条0.7326塑隔光缆芯线接续100对117充油膏套管接续个18配线光缆全程测试100对14 六、施工图预算编制（一）、预算编制说明1、工程概况。本工程为北京电子科技职业学院东校区校园光缆工程设计施工图设计。在主干通信管道内人工布放填充油膏型600对全塑配线光缆0.732千米条；布放交接箱成端填充油膏型600对光缆一条；布放全塑市填充油膏型600对光缆一条。预算总价值为10729.25元。总工日93.754,其中技工工日为60.384,普工工日为33.370.2、编制依据（1）施工图设计图纸说明；（2）邮部（1995）626号“关于发布《通信建设工程概、预算编制办法及费用定额》等标准的通知”;（3）邮部（1995）954号“关于发布《通信建设工程类别划分标准》的通知”；（4）邮部（1996）582号“关于发布《通信建设工程施工机械台班费用定额》等两个定额标准的通知”；（5）《北京市电信建设工程概、预算常用电信器材基础价格目录》（6）邮部（1997）52号“《关于明确通信建设工程概、预算中流动施工津贴标准》的通知”。3、关于费用与费率的取定（1）本工程为一阶段设计，总预算中计列预备费，费率为4%。（2）本工程为四类工程，施工企业资质为三级，因此技工人工费取定24.00x70%=16.8元/工R;普工费单价为11・00元/工日o（3）主材运杂费费率取定：电缆安运距1200km以内取定为3.4%;钢材及其他运杂费费率按1200km以内取定为&1%;塑料及塑料制品按运距500km以内取定为6.5%。（4）主材不计包装费（5）本工程不及取施工水、电、蒸气费。4、工程经济技术指标分析。本单项工程总投资10729.255、其他需说明的问题（略）（二）、预算表格1、预算总表（表一），如表6T所示，表格编号：Bio 2、建筑安装工程费用预算表（表二），如表6-2所示，表格编号：B2O3、建筑安装工程量预算表（表三）甲，如表6-3所示，表格编号：B3J 4、器材预算表（表四）甲，如表6-4所示，表格编号：B4J5、工程建设其他费用预算表（表五）甲，如表6-5所示，表格编号：B5J（三）、光缆线路路由设计 概算总表（表一）建设项目名称：校园网光缆工程设计预算单项工程名称：建设单位名称：北京电子科技职业学院表格编号：B1第1页序号概预算表编工程或费用名称旣预算价值（元）建筑工程需要安装的设备装程安工不需要安装的设备、工器具其他费用预备费总价值人民币（元）其中外币（美元）12345678910111T（二）T建筑安装工程费9977.739977.738-1（五）-1国内其它费用439.02439.0210合计（以上各项之和）9977.73439.0210416.7511预备费312.50312.5013合计9977.73439.02312.5010729.25设计负责人：崔仲达审核：编制：崔仲达编制日期：2011-04-19 建筑安装工程费用概算表（表二）序号费用名称依据和计算方法技工费（元）普工费（元）合计（元）序号费用名称依据和计算方法技工费（元）普工费（元）合计（元）123456123456建筑安装工程费一+二+三+四9977.738.工程车辆使用费技工费xo.oo%■—直接工程费（一）+（二）+（三）7508.25普工费X0.00%（一）直接费1.+2.+3.5473.609.工地器材搬运费技工费X0.00%1.人工费(1)+(2)+(3)1816.2910.流动施工津贴4.80元X60.38T0289.84289.84(1)技工费24.00元/XX60.384工1449.221449.2211.人工费差价8.80元/工0X60.38X531.38664.86(2)成建制普工费（部队工）4.00元/工HX33.37X133.48(3)普工费11.00元/XX33.370X367.07367.0712.工程点交、场地清理费技工费X6.00%86.9586.952.材料费⑴+⑵13.施工生产用水电蒸汽费(1)主要材料费详见表四（主材表）（三）现场管理费⑴+⑵739.10(2)辅助材料费主材费X5.00%(1)临时设施费技工费XI1.00%159.41159.413.机械使用费详见表三乙（机械表）3657.31普工费X0.00%（二）其它道接费1.〜13.之和1295.55(2)现场管理费技工费X40.00%579.69579.691.冬雨季施工增加费人工费X0.00%普工费X0.00%2.夜间施工增加费人工费X4.00%57.9714.6872.65二间接费（一）+（二）1050.693.工程干扰费人工费X0.00%(-)企业管理费技工费X66.00%956.49956.494.特殊地区施工增加费93.75X0.00元/工日（二）财务费技工费X6.50%94.2094.205.新技术培训费三计划利润人工费X60.00%869.53220.241089.776.仪器仪表使用费四税金（一+二+三）X3.41%329.027.生产工具使用费技工费X12.00%173.91181.25普工费X2.00%7.34建设单位名称：北京电子科技职业学院单项工程名称:表格编号：B2第2页设计负责人：崔仲达审核:编制:崔仲达编制日期:2011-04-19 建筑安装工程费用概算表（表三〉甲单项工程名称：建设单位名称：北京电子科技职业学院表格编号：B3J第3页序号定额编号项目名称单位数量单位定额值（工日）概预算值（工日）技工普工技工普工1234567891TX1-002光（电）缆施工测量100米7.3201.1008.0522TX4-123布放交接箱成端电缆（600以下）条1.0007.6007.6003TX4-097电杆和墙壁引上电缆（200对以上）条4.0000.4800.9601.9203.8404TX4-084人工敷设管道电缆（800对以下）1000米条0.73217.79030.26013.02222.1505TX5-042塑隔电缆芯线接续（0.6mm以下，模块式）100对11.0000.6607.2606TX5-059充油膏套管接续（①130X900以下）个1.0001.5300.3801.5300.3807TX5-091配线电缆全程测试100对14.0001.50021.0008TX4-144布放电缆人孔抽水（积水）个7.0001.0007.0009合计60.38433.370设计负责人：崔仲达审核：编制：崔仲达编制日期：2011-04-19 器材概算表（表四》甲（国内主材表）单项工程名称：建设单位名称：北京电子科技职业学院表格编号：B4J第5页序号名称规格程式单位数量单价（元）合价（元）备注123456781以上材料原价小计2供销部门手续费(1)X1.80%3采购保管费(1)X1.00%4运输保险费(1)X0.10%5合计0.00设计负责人：崔仲达审核：编制：崔仲达编制日期：2011-04-19 工程建设其他费用概算表（表五〉甲单项工程名称：建设单位名称：北京电子科技职业学院表格编号：B5J第6页序号项目名称单位数量单价（元）合价（元）备注12345671建设用地及综合赔补费2研究试验费3勘察设计费4生产准备费（非累计项）5供电贴费6施工队伍调遣费(1)技工调遗费(2)成建制普工调遣费7大型施工机械调遣费8定额编制管理费9.98建安费X0.10%9建设期投资贷款利息10建设单位管理费149.67工程费XI.50%其中：（1）工程质量监督费（非累计项）24.94建安费X0.25%（2）图纸资料费（非累计项）11工程监理费279.38工程费X2.80%12运土费13其它费用14合计439.02设计负责：崔仲达审核：编制：崔仲达编制日期：2011-04-19 结束语经过了两个多月的工作和学习，我完成了作为学牛牛涯最后的一课《校园网光缆线路工程设计和预算》的论文。从接到论题到最终的论文完成，可以说是倾尽自己的所学。在这段时间里，我学到了很多知识也有很多感受，从去了解论题的意义、流程，再到设计，从对光缆线路工程设计毫无了解体会到独立去学习和思考，让我的设计逐渐完善。从中体会到一种很特别的感觉，是那种对自己劳动成果的一种肯定和成就感。虽然我的作品不是多么的完美,但对自己来说是最好的，并且的确也从中认识到网络在现代社会的发展之快。为今后在该行业发展做了思想上的铺垫。毕设期间也曾遇到各种的各样的问题，比如光缆的选型及线路的设计，最开始的时候，翻阅了很多书籍，不过些许东西，还是不是很清晰，就想到同组的其他人，我们在一起就我的的问题，大家进行了讨论，给我很多意见，最后整理出我自己的思路，给我的毕设老师看,老师也给我指出了有哪些的不足。直到最后才完成，在过程中，体会到自己的思路逐渐清晰,同时也很感谢老师和同学的帮助。 谢辞时至今日，毕业论文终于完成了，在此有着每个小组成员的努力，更离不开老师的细心教导，所以我借此之际，向所有关心、爱护、帮助我的人们表示最诚挚的感谢与最美好的祝愿。这次做论文的经历也让我终身受益，让我真正的体会到用心去做每件事的心情。在学习和研究的过程中，最大的突破就是提高了自己独立解决问题的能力，我要去学会自学，学会思考研究；去体会一次次成功与失败。让我明白，在今后的工作中，如何更加全面，逻辑更加清晰的去考虑每一个新的问题。通过这次经历让我在以后的学习和工作上进步更快。借此之际特别感谢我的导师-一王雪老师，在如此身体条件下，依然为我操心，在毕设期间，不辞辛苦的为我指导和批评。做为老师她不仅教会我知识，更多的教会我做人的道理。同时也谢谢我身边的同学和朋友，在我无助的时候，让我感觉我不是一个人在彷徨，带我走出困境；与此同时，也请允许我今生唯一狂妄一次，也感谢自己，因为我坚持到学牛牛涯结朿，终于打破只是师牛的陈旧观念，亦师亦友一直是我所想要的。从而更加坚信那句话一一没有到不了的明天。大学生活临近尾声，伴随着这次论文，我好像从大一入学又走了一遍。短暂的三年所经历的人和事，对我的影响却是不能用来时间衡量的。往日最想离开学校的我此刻想的最多的就是回忆在校的日子，最后这次毕设的的经历，让我变得成熟许多，以后不管遇到什么样的事情，我都敢去尝试，去研究体会，无论结局如何，也不会有后悔。从另一个角度也可以说这是我个人作为学牛的最高山峰，今天踏出学校走向社会目的要达到另一个山峰，这中间就必须要坠落一次低谷，让自己回到新的起点，当站在另一个山峰同时，又会看到更高的，所以我向前的脚步永远不会停；因为通过完成此次论文的过程中，让我知道，在没有去实践，去努力的前提下，永远不要对自己说不。此次毕业论文的完成，不仅仅只是一篇文章，实际上也是对自己心灵上的一次洗涤，提高的是积极向前的心态，完善的是“坚信”的心里素质，再次对我所有的老师，同学，朋友说声谢谢，并敬上我衷心的祝福！ 参考文献1、《通信线路工程设计》寿文泽人民邮电出版社2、《通信工程制图与概预算》杨光西安电子科技大学出版社3、《通信线路工程》主编：李立高西安电子科技大学出版社4、《网络综合布线技术》主编：贺平余明辉人民用电出版社5、《网络综合布线工程技术》主编：张彝人民邮电出版社2002年11月
