《电子线路设计》doc版 20页

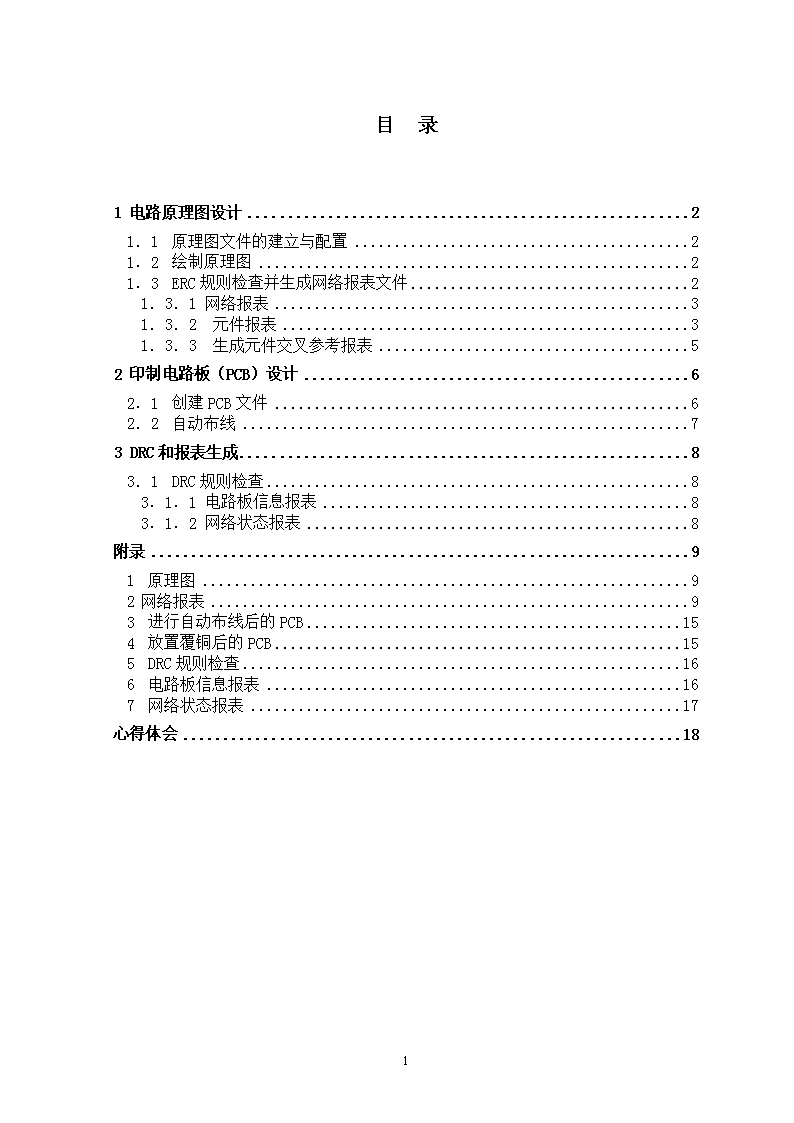

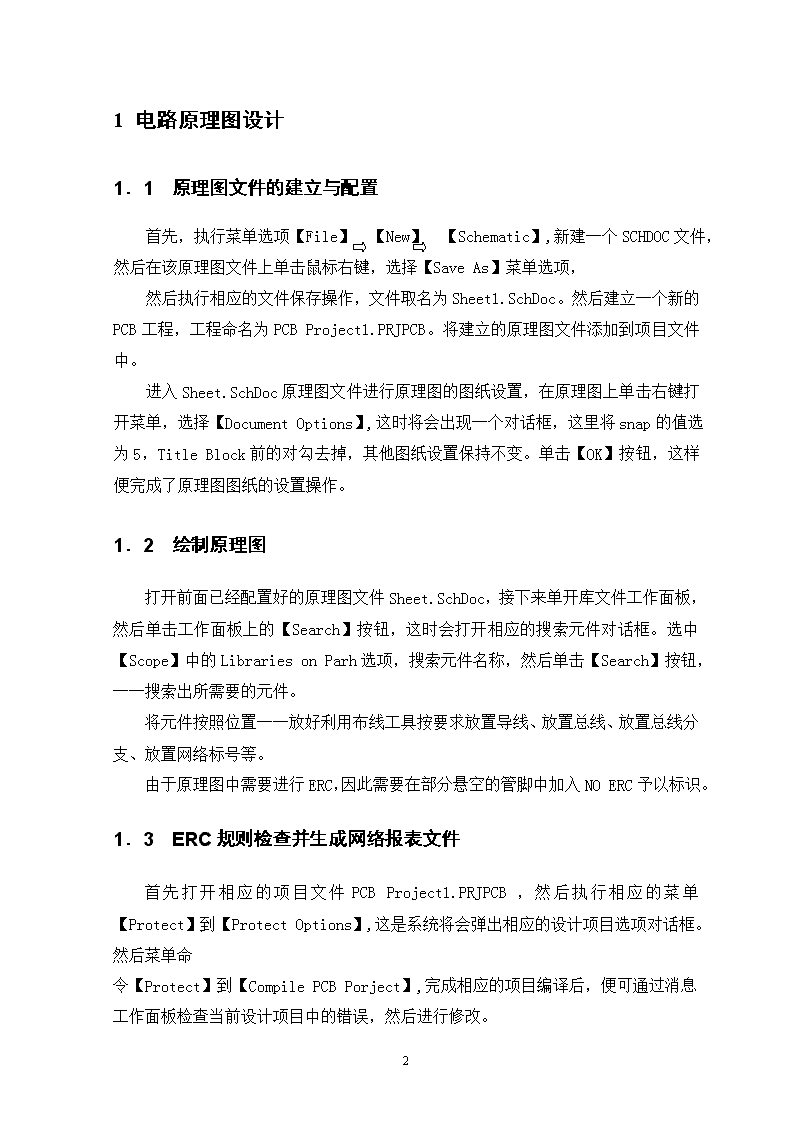

潍坊学院电子线路CAD期末报告说明书系部：信息与控制工程学院专业：电气自动化班级：一班学生姓名:张会会学号:100321301152012年6月30日 目录1电路原理图设计21．1原理图文件的建立与配置21．2绘制原理图21．3ERC规则检查并生成网络报表文件21．3．1网络报表31．3．2元件报表31．3．3生成元件交叉参考报表52印制电路板（PCB）设计62．1创建PCB文件62．2自动布线73DRC和报表生成83．1DRC规则检查83．1．1电路板信息报表83．1．2网络状态报表8附录91原理图92网络报表93进行自动布线后的PCB154放置覆铜后的PCB155DRC规则检查166电路板信息报表167网络状态报表17心得体会1819 1电路原理图设计1．1原理图文件的建立与配置首先，执行菜单选项【File】【New】【Schematic】,新建一个SCHDOC文件，然后在该原理图文件上单击鼠标右键，选择【SaveAs】菜单选项，然后执行相应的文件保存操作，文件取名为Sheet1.SchDoc。然后建立一个新的PCB工程，工程命名为PCBProject1.PRJPCB。将建立的原理图文件添加到项目文件中。进入Sheet.SchDoc原理图文件进行原理图的图纸设置，在原理图上单击右键打开菜单，选择【DocumentOptions】,这时将会出现一个对话框，这里将snap的值选为5，TitleBlock前的对勾去掉，其他图纸设置保持不变。单击【OK】按钮，这样便完成了原理图图纸的设置操作。1．2绘制原理图打开前面已经配置好的原理图文件Sheet.SchDoc，接下来单开库文件工作面板，然后单击工作面板上的【Search】按钮，这时会打开相应的搜索元件对话框。选中【Scope】中的LibrariesonParh选项，搜索元件名称，然后单击【Search】按钮，一一搜索出所需要的元件。将元件按照位置一一放好利用布线工具按要求放置导线、放置总线、放置总线分支、放置网络标号等。由于原理图中需要进行ERC，因此需要在部分悬空的管脚中加入NOERC予以标识。1．3ERC规则检查并生成网络报表文件首先打开相应的项目文件PCBProject1.PRJPCB，然后执行相应的菜单【Protect】到【ProtectOptions】,这是系统将会弹出相应的设计项目选项对话框。然后菜单命令【Protect】到【CompilePCBPorject】,完成相应的项目编译后，便可通过消息工作面板检查当前设计项目中的错误，然后进行修改。19 1．3．1网络报表打开前面的设计项目文件PCBProject1.PRJPCB，同时打开相应的原理图文件Sheet1.SchDoc来启动相应的原理图设计系统；接下来执行相应的菜单命令【Design】到【Netlist】,选择弹出下拉菜单中的Protel命令；完成相应的报表生成工作后，会自动在项目文件夹中生成一个与项目文件夹同名、扩展名为“.NET”的网络报表文件。生成的网络报表的内容如附录2所示。1．3．2元件报表首先打开设计项目文件PCBProject1.PRJPCB，同时打开相应的原理图文件Sheet1.SchDoc来启动相应的原理图设计系统，然后执行菜单命令【Reports】到【BillofMaterials】,这时系统会弹出元件报表对话框。在元件对话框中，通过对话框左下角的Export按钮直接导出相应的元件报表清单，另外也可通过Excel按钮将元件报表的内容导出到Excel中。DesignatorLibRefDescriptionFootprintCommentC1CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C2CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C3CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C4CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C5CapCapacitorRAD-0.3CapD11N759AHalfWattZenerDIO7.1-3.9x1.91N759AJP1Header4HHeader,4-Pin,HDR1X4HHeader4H19 RightAngleJP2Header4HHeader,4-Pin,RightAngleHDR1X4HHeader4HJP3Header16Header,16-PinHDR1X16Header16R1RPot2PotentiometerVR2RPot2R2RPot2PotentiometerVR2RPot2R3Res1ResistorAXIAL-0.3Res1R4Res1ResistorAXIAL-0.3Res1R5Res1ResistorAXIAL-0.3Res1R6Res1ResistorAXIAL-0.3Res1R7Res1ResistorAXIAL-0.3Res1R8Res1ResistorAXIAL-0.3Res1R9Res1ResistorAXIAL-0.3Res1U1TL074CNLow-NoiseJ-FETQuadOperationalAmplifierDIP-14TL074CNU2ADC1001CCJ10-Bit礟-CompatibleA/DConverterDIP-20ADC1001CCJ1．3．3生成元件交叉参考报表首先打开设计项目文件PCBProject1.PRJPCB，同时打开相应的原理图文件Sheet119 .SchDoc来启动相应的原理图设计系统，然后执行菜单命令【Reports】到【ComponentCorssReference】,这时系统将会弹出相应的元件交叉参考对话框。在交叉元件参考表对话框中，通过对话框左下角的Export按钮直接导出相应的元件交叉参考报表清单，另外也可通过Excel按钮将元件交叉参考报表的内容导出到Excel中。DesignatorLibRefDescriptionFootprintCommentC1CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C2CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C3CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C4CapPol1PolarizedCapacitor(Radial)RB7.6-15CapPol1C5CapCapacitorRAD-0.3CapD11N759AHalfWattZenerDIO7.1-3.9x1.91N759AJP1Header4HHeader,4-Pin,RightAngleHDR1X4HHeader4HJP2Header4HHeader,4-Pin,RightAngleHDR1X4HHeader4HJP3Header16Header,16-PinHDR1X16Header16R1RPot2PotentiometerVR2RPot2R2RPot2PotentiometerVR2RPot2R3Res1ResistorAXIAL-0.3Res1R4Res1ResistorAXIAL-0.3Res1R5Res1ResistorAXIAL-0.3Res1R6Res1ResistorAXIAL-0.3Res1R7Res1ResistorAXIAL-0.3Res119 R8Res1ResistorAXIAL-0.3Res1R9Res1ResistorAXIAL-0.3Res1U1TL074CNLow-NoiseJ-FETQuadOperationalAmplifierDIP-14TL074CNU2ADC1001CCJ10-Bit礟-CompatibleA/DConverterDIP-20ADC1001CCJ2印制电路板（PCB）设计2．1创建PCB文件在ProtelDXP的主界面中，单击文件工作面板底部【Newfromtemplate】区域中的PCBBoradWizard选项，这时系统将会启动相应的PCB生成向导，单击Next按钮，这时系统会进入到PCB度量单位设置对话框。在这个相应的设置对话框中，将PCB度量单位设置成（Imperial）英制。连续单击Next,这时系统将进入到自定义板型设计对话框。PCB板型设计为Rectangular(矩形)；PCB宽度设置为4640mil。高度设置为3640mil；PCB中电气边界和物理边界的间距设置为75mil；单击Next按钮，这时系统将进入到工作层面设置对话框，这里将信号层的数目设置为2，内部电源/接地层的数目设置为0。继续单击Next按钮，这时系统将进入到过孔类型设置对话框，我们选择ThruholeViasonly选项。单击Next按钮，这时系统将进入到元件封装设置对话框。选中Through-holecomponents选项。连续单击Next按钮，这时系统将进入到PCB生成向导完成的提示框；然后单击finish按钮，这时系统将会建立一个PCB.PcbDoc文件。19 在PCB设计系统中，单击设计窗口下部的相应机械层Mechanicall标签，然后执行菜单命令【Place】到【Keepout】到【Track】；wanchengPCB中物理边界的定义。然后通过执行菜单命令【Design】到【Options】,系统将会弹出PCB选项对话框，设计PCB的度量单位、捕获栅格、元件栅格、电气栅格、可视栅格和PCB图纸位置等进行设计。2．2自动布线在PCB设计系统中，打开前面进行的元件布局后的PCB文件PCB.PcbDoc，然后执行菜单命令【AytoRoute】到【All】,这时系统会弹出一个自动布线策略对话框。确定了对话框中的自动布线策略后，单击RouteAll按钮关闭自动布线策略对话框，这时系统将开始进行PCB的自动布线操作。手工调整接地线宽度，选中接地线，并双击该导线，弹出相应的导线属性对话框。在导线属性对话框中，将接地线的宽度调整为30mil,然后单击OK按钮即可完成接地线的加宽操作。放置覆铜，执行菜单命令【Place】到【PolygonPlane】，系统将会进入放置覆铜的命令状态，这时将会弹出覆铜属性对话框；在对话框中对覆铜属性设置完成后，单击OK按钮返回到放置覆铜的命令状态，最后在PCB的空白处完成相应的放置覆铜操作，同时将电路中的接地线连接起来。3DRC和报表生成3．1DRC规则检查首先打开设计项目文件MyDesign.PRJPCB，和前面新建的PCB文件，然后执行菜单命令【Tools】到【DesianRuleCheck】,这时将会弹出一个设计规则检查对话框。在对话框中对相应的检查规则设置完毕后，单击RunDesignRuleCheck按钮即可进行相应的设计规则检查，同时系统将会自动生成一个与PCB文件同名、扩展名为“.DRC”的设计规则检查文件。DRC规则检查的内容见附录5.19 3．1．1电路板信息报表在PCB设计系统中，打开前面的PCB文件PCB.PcbDoc，然后执行菜单命令【Reports】到【BoardInformation】,这时系统会弹出一个电路板信息对话框，单击电路板信息对话框中的Report按钮，这时系统会弹出一个报表内容设置对话框，对报表内容设置完成后，单击Report按钮，即可进行电路板信息报表文件。生成电路信息报表如附录6所示。3．1．2网络状态报表在PCB设计系统中，打开前面的PCB文件PCB.PcbDoc，然后执行菜单命令【Reports】到【NetlistStatus】,这时系统会自动在项目文件夹下生成一个层次项目组织报表文件，那么新生成的这个网络状态报表文件会覆盖以前的报告文件。生成的网络状态表如附录7所示。19 附录1原理图2网络报表网络报表[C1RB7.6-15CapPol1][C2RB7.6-15CapPol1][C3RB7.6-15C][19 C4RB7.6-15CapPol1][C5RAD-0.3Cap][D1DIO7.1-3.9x1.91N759A][JP1HDR1X4HHeader4H][JP2HDR1X4HHeader4H][JP3HDR1X16Header16][R1VR2RPot2][R2VR2RPot2][R3AXIAL-0.3Res1]19 [R4AXIAL-0.3Res1][R5AXIAL-0.3Res1][R6AXIAL-0.3Res1][R7AXIAL-0.3Res1][R8AXIAL-0.3Res1][R9AXIAL-0.3Res1][U1DIP-14TL074CN][U2DIP-20ADC1001CCJ](NetC4_1C4-119 JP1-1R2-1R2-3U1-9)(NetC4_2C4-2R2-2R6-2U1-8)(NetR1_3R1-3R3-1)(NetR3_2R3-2U1-5)(NetR9_1R9-1U2-19)(NetC5_2C5-2R9-2U2-4)(NetR6_1R6-1R8-2U1-6)(NetR5_2R5-2R8-1U1-719 )(NetJP3_16JP3-16U2-1)(NetJP3_15JP3-15U2-2)(NetJP3_14JP3-14U2-3)(NetR5_1R5-1R7-2U1-2)(NetR4_2R4-2R7-1U1-1)(NetC3_1C3-1D1-1R4-1U2-6)(GNDC1-1C2-2C3-2C5-1D1-2JP1-4JP2-319 JP3-1U1-3U1-10U2-7)(-12C2-1JP2-4R1-2U1-4)(+12C1-2JP2-1R1-1U1-11)19 3进行自动布线后的PCB4放置覆铜后的PCB19 5DRC规则检查ProtelDesignSystemDesignRuleCheckPCBFile:DocumentsandSettingsAdministrator桌面张会会myPCB1.PCBDOCDate:2012-7-1Time:16:06:36ProcessingRule:HoleSizeConstraint(Min=1mil)(Max=100mil)(All)RuleViolations:0ProcessingRule:WidthConstraint(Min=30mil)(Max=30mil)(Prefered=30mil)(InNet("GND"))RuleViolations:0ProcessingRule:ClearanceConstraint(Gap=10mil)(All),(All)RuleViolations:0ProcessingRule:Broken-NetConstraint((All))RuleViolations:0ProcessingRule:Short-CircuitConstraint(Allowed=NotAllowed)(All),(All)RuleViolations:0ViolationsDetected:0TimeElapsed:00:00:026电路板信息报表SpecificationsFormyPCB1.PCBDOCOn2012-7-1at16:52:37SizeOfboard6.01x4.02sqinEquivalent14pincomponents3.76sqin/14pincomponentComponentsonboard20LayerRoutePadsTracksFillsArcsText------------------------------------------------------------------------TopLayer0557204050BottomLayer037000TopOverlay01271644Keep-OutLayer01000019 Multi-Layer900000------------------------------------------------------------------------Total905746141144LayerPairVias----------------------------------------TopLayer-BottomLayer2----------------------------------------Total2PadPwr/GndExpansionCount----------------------------------20mil(0.508mm)90----------------------------------Total907网络状态报表NetsreportForOn2012-7-1at16:54:06+12SignalLayersOnlyLength:4219mils-12SignalLayersOnlyLength:3084milsGNDSignalLayersOnlyLength:10797milsNetC3_1SignalLayersOnlyLength:3507milsNetC4_1SignalLayersOnlyLength:3616milsNetC4_2SignalLayersOnlyLength:4142milsNetC5_2SignalLayersOnlyLength:1253milsNetJP3_14SignalLayersOnlyLength:1449milsNetJP3_15SignalLayersOnlyLength:1449milsNetJP3_16SignalLayersOnlyLength:1449mils19 NetR1_3SignalLayersOnlyLength:2193milsNetR3_2SignalLayersOnlyLength:1070milsNetR4_2SignalLayersOnlyLength:1473milsNetR5_1SignalLayersOnlyLength:1815milsNetR5_2SignalLayersOnlyLength:1318milsNetR6_1SignalLayersOnlyLength:2180milsNetR9_1SignalLayersOnlyLength:576mils心得体会经过了这一段时期对电子线路CAD的设计，初步掌握了用DXP软件画原理图的方法，设计印刷电路的方法。在设计的过程中我发现了许多问题，在设计原理图文件时找不到电路器件，只能用类似的器件；找元件时花费了大量的时间；由于所用电路器件不同，封装也不同，产生的PCB电路板不同；在设计时忘记保存等一系列的问题。虽然有许多的问题，但经过这一段时间的学习，我对这个软件的兴趣渐渐浓厚。在进行PCB板的设计时我用了许多的时间，在导入元件封装以后进行手工布局，在这个过程我花了很长时间，我和同班同学相比电容的封装不同，布局起来很麻烦，还有有元件没连接上。因此我只好一遍遍检查与布局。我明白了在制作PCB时，只有细心耐心，恒心一定要有才能做好，线的布局上既要美观又要实用和走线简单，兼顾到方方面面去考虑是很需要的。19 电子线路CAD期末报告成绩评定表学生姓名院/系部信息与控制工程学院专业年级级班指导教师意见：成绩：签名：年月日19
