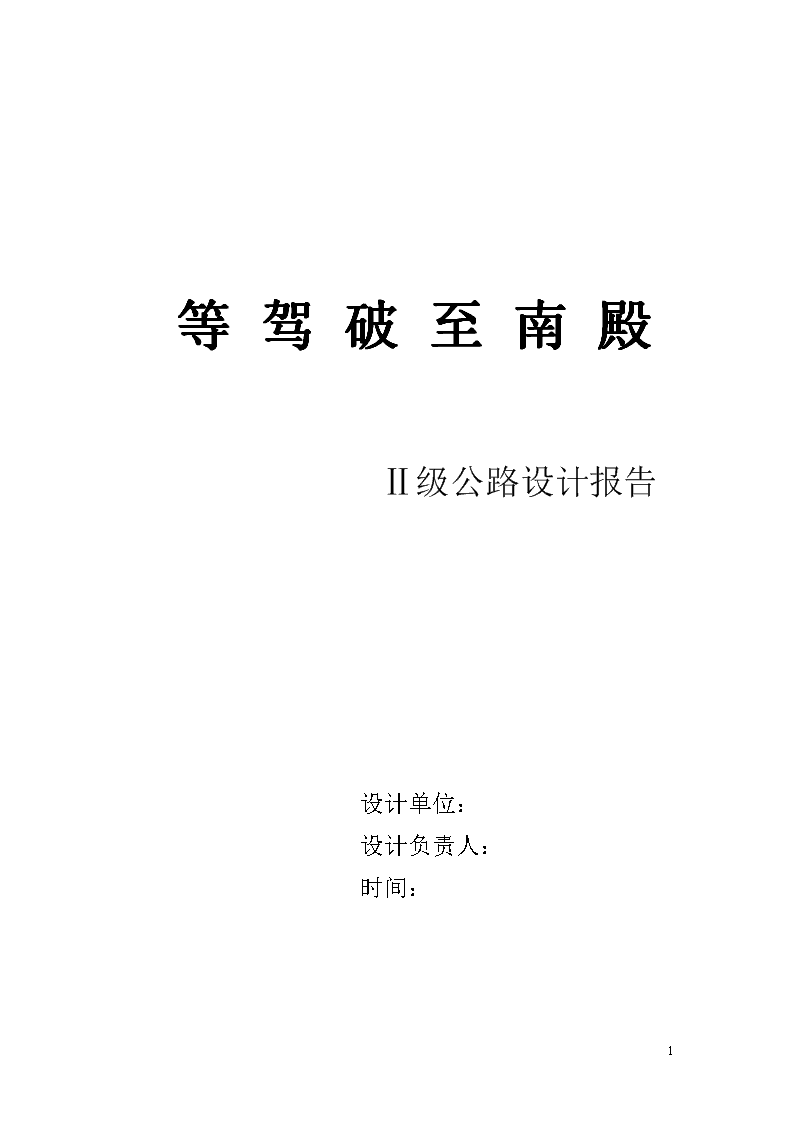

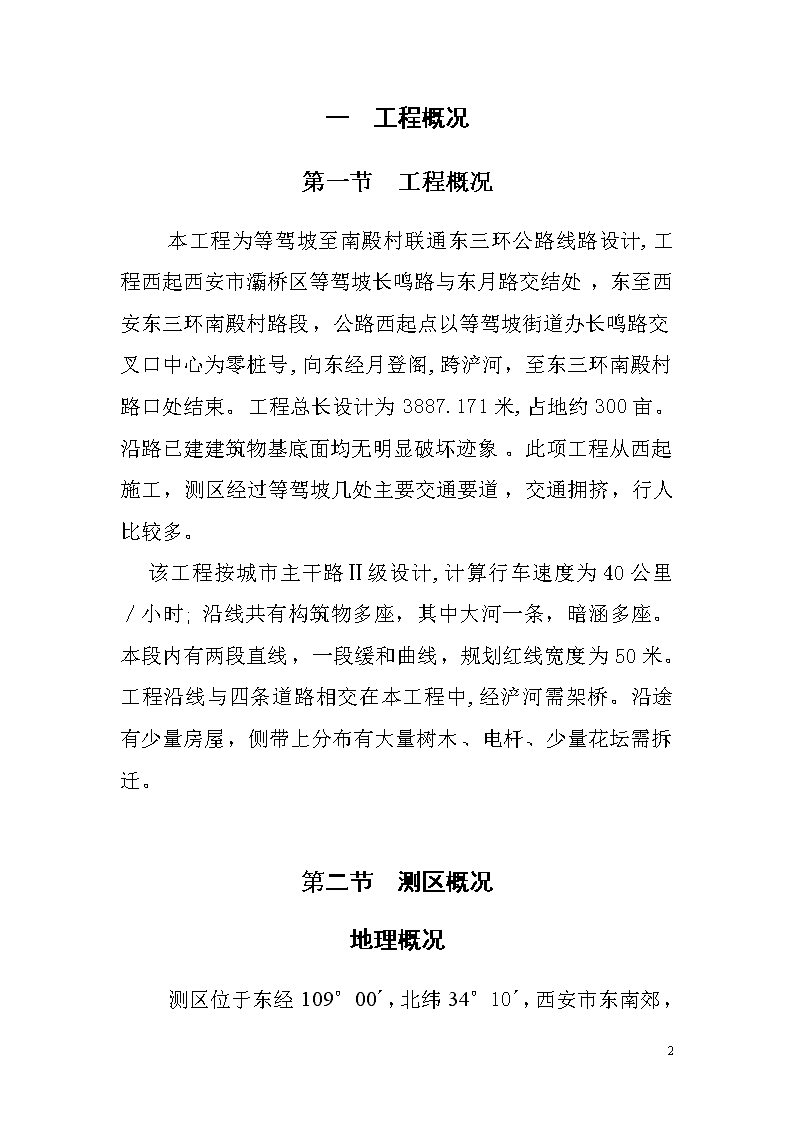

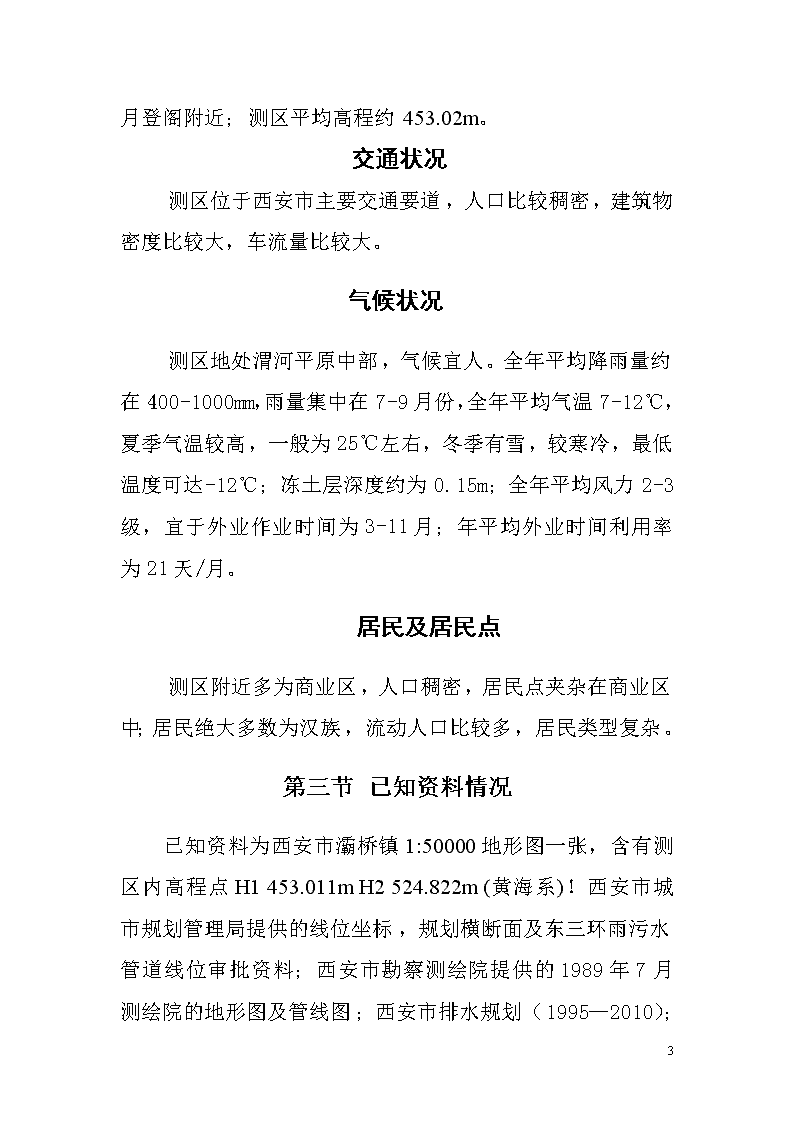

等驾破至南殿Ⅱ级公路设计报告设计单位：设计负责人：时间：50 一工程概况第一节工程概况本工程为等驾坡至南殿村联通东三环公路线路设计,工程西起西安市灞桥区等驾坡长鸣路与东月路交结处，东至西安东三环南殿村路段，公路西起点以等驾坡街道办长鸣路交叉口中心为零桩号,向东经月登阁,跨浐河，至东三环南殿村路口处结束。工程总长设计为3887.171米,占地约300亩。沿路已建建筑物基底面均无明显破坏迹象。此项工程从西起施工，测区经过等驾坡几处主要交通要道，交通拥挤，行人比较多。该工程按城市主干路Ⅱ级设计,计算行车速度为40公里／小时;沿线共有构筑物多座，其中大河一条，暗涵多座。本段内有两段直线，一段缓和曲线，规划红线宽度为50米。工程沿线与四条道路相交在本工程中,经浐河需架桥。沿途有少量房屋，侧带上分布有大量树木、电杆、少量花坛需拆迁。第二节测区概况地理概况测区位于东经109°00´，北纬34°10´，西安市东南郊，50 月登阁附近；测区平均高程约453.02m。交通状况测区位于西安市主要交通要道，人口比较稠密，建筑物密度比较大，车流量比较大。气候状况测区地处渭河平原中部，气候宜人。全年平均降雨量约在400-1000mm，雨量集中在7-9月份，全年平均气温7-12℃，夏季气温较高，一般为25℃左右，冬季有雪，较寒冷，最低温度可达-12℃；冻土层深度约为0.15m；全年平均风力2-3级，宜于外业作业时间为3-11月；年平均外业时间利用率为21天/月。居民及居民点测区附近多为商业区，人口稠密，居民点夹杂在商业区中；居民绝大多数为汉族，流动人口比较多，居民类型复杂。第三节已知资料情况已知资料为西安市灞桥镇1:50000地形图一张，含有测区内高程点H1453.011mH2524.822m(黄海系)！西安市城市规划管理局提供的线位坐标，规划横断面及东三环雨污水管道线位审批资料；西安市勘察测绘院提供的1989年7月测绘院的地形图及管线图；西安市排水规划（1995—50 2010）；西安市岩土工程新技术开发公司提供的“岩土工程勘察报告”，控制点由西安市勘察设计院提供三个控制点1954北京坐标系坐标：G1(3790280.716184，36593579.543)G2(3787325.26638，36596006.802)G3(3790396.384195，36598170.966)第四节设计依据本工程的设计依据有：西安市三环路工程建设指挥部关于“长鸣路至东三环南殿路口接口”设计委托书；西安市三环路工程建设指挥部专项问题会议纪要。《工程测量规范》，《城市测量规范》，《公路全球定位系统（GPS）测量规范》，JTJ/T066-98，《国家三角测量规范》，GB／T17942－2000；《国家一、二等水准测量规范》，GB／T12897－2006。二工程控制网坐标系统本工程控制网位于西安市东三环等驾坡片区，地理位置为东经109°00′56.5″——109°03′55.9″北纬34°12′29.8″——34°14′08.8″测区处有三个控制点，为国家六度带坐标：50 G1(3791595.575,19317171.292)G2(3788569.032,19319511.156)G3(3791575.928,19321765.454)将坐标换到三度带为：G1(3790280.71618，36593579.543)G2(3787325.26638，36596006.802)G3(3790396.38419，36598170.966)测区平均高程约为453.02m。测区中心点坐标为：X=3790338.55Y=95875.25计算得测区中心的变形为：δ/s=-Hm/R+Y²m/2R²=-453/6371000+95872.25²/(2*6371000²)=1/27322本工程为高等级公路，规范规定长度变形允许为1/40000,而测区中心的长度变形大于规范允许值，所以应建立独立坐标系！计算得当Ym²=2RHm时投影变形最小！此时Ym=75974.50888，Xm=3790338.55坐标反算得Bm=034°14′13.626709″NLm=108°49′28.720032″EL0=108°l´=00°49′28.72″50 由测区中心点坐标：X=3790338.55Y=95875.25反算得大地坐标为：B=034°14′07.712408″NL=109°02′26.244755″El=1°02′26.24″新坐标中央子午线经度为：Lº=L0+l–l´=108°+1°02′26.24″-00°49′28.72″=108°12′57.5″新坐标系中央子午线108°12′57.5″E为X轴赤道0度纬线为Y轴！三工程控制网布设工程控制网（平面控制网/高程控制网）主要用于测定线路转折点位置坐标，建立平面控制网点。控制点使用频繁。从定线，施工初期到竣工验收的施工全过程中，线路控制点反复使用可达几十次之多，从线路的放样，中桩坐标确定，中平测量，通常都以直接依据控制点进行。这样一来，布设网时，应考虑点位的稳定性，使用的方便性，以及施工期间保存的可能性等问题，并做好护桩工作及经常性检查工作。因此，在建立控制网时，既要考虑网型本身精度即图形强度又要考虑以后施工需要，所以在布网之前应对公路线路方案设计，施工方法，场地布置，桥梁，地形及周围环境条件，精度要求等方面进行研究后，在地形图上布设。50 平面控制规定：平面控制测量等级等级公路路线控制测量桥梁桥位控制测量隧道洞外控制测量二等三角——>5000m特大桥>6000m特长隧道三等三角，导线——2000~5000m特大桥4000~6000m特长隧道四等三角，导线——1000~2000m特大桥2000~4000m特长隧道一级小三角，导线高速公路，一级公路500~1000m特大桥1000~2000m中长隧道二级小三角，导线二级及二级以下公路<500m大中桥<1000m隧道三级导线三级及三级以下公路————平面控制网坐标系的确定，宜满足测区内投影长度变形值不大于2.5cm/km。根据测区所处地理位置和平均高程，可采用高斯正行投影3度带平面直角坐标系。50 各等级控制网应布设为近似等边三角形的网（锁），三角形的内角一般不小于30度，受限制时一般不小于25度。加密网可采用插点的方法。交会插点应在高等三角行中心附近。三边测量的主要技术要：等级平均变长（km）测距相对中误差二等3.01/250000三等2.01/150000四等1.01/100000一级小三角0.51/40000二级小三角0.31/200001，各等级三边网的起始边至最远边之间的三角形不宜多于10个。2，三边网宜布设为近似等边三角形，各三角形的内角不应大于100度和小于30度，受限制时一般不小于25度。3，四等以上的三边网，宜在网中选择接近100度的角，以相应的等级三角测量的测角精度进行观测作为检核。导线测量的主要技术要求：等级50 附和导线长度（km）平均变长（km）测角中误差（’’）每边测距中误差（mm）导线全长相对闭合差DJ1经纬仪测回数DJ2经纬仪测回数DJ6经纬仪测回数方位角闭合差三等302.0±1.8131/55000610——3.6n1/2四等201.0±2.5131/3500046——5n1/2一级100.5±5.0171/15000——2410n1/2二级60.3±8.0301/100000——1316n1/2根据以上要求，和测区实地情况，由于测区范围较小，公路线路比较短，视野也比较宽阔，无茂密的树木及大型建筑物，且已知点G1,G2,G3分布于测区边上，我们采用三角测量布设四等加密导线网,由于G2和G3点离公路线路比较远，所以导线网中仅有G1点作为导线网起算基准为最小约束网。平面控制网设计图：50 网中A,B,C,D,E为线路控制点，控制线路走势，A为线路起点，E为线路终点，线路为闭合导线，由于公路横跨浐河，M点为桥梁架设控制点！高程控制公路高程系统，采用1985国家高程基准。公路高程测量采用水准测量。各级公路及构造物的水准测量等级规定：测量项目等级水准路线最大长度（km）50 400米以上特长隧道，2000米以上特大桥三等50高速公路，一级公路，1000米~2000米特大桥，2000米~4000米长隧道四等16二级及二级一下公路，1000米以下桥梁，2000米以下隧道五等10水准测量的精度规定：等级每公里高差中数中误差（mm）往返较差，附和或环线闭合差（mm）检测已测测段高差之差(mm)偶然中误差全中误差平原微丘区山岭重丘区三等±3±6±12L1/2±3.5n1/2L1/2±20L1/2四等±5±10±20L1/2±6.0n1/2或±25L1/2±30L1/2五等±8±16±30L1/2±45L1/2±40L1/2水准路线沿公路路线布设，水准点布设在50 公路中心两侧50米~300米范围之内。水准点间距宜为1~1.5KM；大桥两端曾设水准点。根据测区情况，由原有地形图资料，在测区获得两个国家水准点H1和H2，其中H1=453.02米，由于H2离公路线路较远，且起伏较大，本工程不予采用。以H1点作为高程基准！高程控制网线路如下：H1为起点，A,B,C,D,E,为线路高程点,H3,H4,H5,H6,H7,H8位于线路两侧控制线路坡度和横断面。H5,H6位于浐河两侧控制桥梁架设高程放样!50 四平面定线设计公路路线为平坦地区，地形起伏小，先在图上定线由设计图应先定出起点位置，起点和线路终点为A点和E点D点为线路转折点，D点处测设曲线。根据导线网测设坐标将线路坐标在设计图上展出线路控制点。根据规范设计转折点D处设计缓和曲线L。=100m，圆曲线半径R=800m。设计A点里程桩号为K0+000.0，由平面控制网坐标计算得线路坐标如下表所示：点号XYA3789779.8973586.612B3789754.68874857.0232C3789669.96975943.788D3789533.34576726.8055E3788882.48377038.8775计算得转折点D处曲线要素如下表所示：曲线要素ß。3.58098622P0.521m49.99348958T462.165L860.7661764E100.372q63.5638235650 Ly660.7661764计算得曲线坐标：ZH(K2+693.4050)X=3789644.1130Y=76275.4640HY(K2+793.4050)X=3789635.0624Y=76375.0362QZ(K3+123.7881)X=3789526.0356Y=76684.4284YH(K3+454.1712)X=3789302.0034Y=76924.0531HZ(K3+554.1712)X=3789217.8742Y=76978.0792由公路线路坐标计算程序得，以20米为间距桩坐标见（附表1）根据中桩坐标在设计图上定出线路！将中桩坐标放样到实地，进行实地勘测！五中平测量50 测定路线逐中桩点的高程，从线路起点A开始用水准测量的方法逐点测设中桩高程，为线路纵断面绘制提供数据，以便进行线路纵坡、桥涵、隧道口位置设计。六中线测量通过直线和曲线的测设，将道路的中线具体地测设到地面上去，并测设出其里程。七纵横断面测量路线的横断面测量时测量中线桩处垂直于中线方向上的地面起伏情况，绘制成横断面图。路线的横断面测量的主要热恩无时在各中桩处测定垂直于路线中线方向的地面起伏，绘制成横断面图。横断面图是路基边设计，构筑物的布置，土石方计算，以及施工时确定路基填挖边界的依据。横断面测量应逐桩施测，其方向应与路线中线垂直，曲线路段与测点的切线垂直。50 ‘4全站仪法：与经纬仪操作方法相同，其区别在于使用光电测距的方法测量各处地形特征点与中桩的平距和高差。横断面图的绘制50 根据横断面测量得到的各点间的平距和高差，计算方格纸上绘制，绘图时先住明桩号，标定中桩位置。由中桩位置开始，逐一将坡度变化点绘制在图上，在用直线把相邻点连接起来，即为断面的地面线，横断面的比例尺一般为1：100或1：200.八线状地形图测绘根据控制网的建立，沿路线进行地形图的测绘，测绘过程及精度需满足前叙规范及要求。测区地形图测绘成果图：50 九桥隧测量小桥涵勘测小桥涵（包括漫水桥、过水路面、倒虹吸、渡槽）的勘测，应按本规范第6.2.1条的规定搜集资料，并实地调查和研究该区域排水体系、农田排灌、地形、地质、水文及路基综合排水系统，合理拟定小桥涵位置。小桥、漫水桥以及复杂的涵洞、改沟工程、人工排灌渠道等的高程与断面测量，应符合本规范第5章的有关规定。50 采用纸上定线确定线位，并拟定小桥涵交角以及结构类型、孔径、涵长、进出口形式等，均应进行现场核对。改建公路的小桥涵，应查明原有桥涵的位置、结构形式、荷载标准、跨径、高度、长度、基础形式及埋置深度、修建年代、损毁修复等情况，并通过现场鉴定，以确定其利用的程度。大、中桥勘测资料搜集大、中桥勘测前的资料搜集工作除应符合本规范6.2节的要求外，还应搜集下列资料：1．水文资料流域水系图、桥位以上流域面积、桥位所在河段河床及河岸变迁资料、桥位附近水文站历年实测量大流量及相应的水位、流速、糙率、水面比降、测流断面、含沙量和水位-流量、水位-面积、水位-流速关系曲线以及特殊河段所需资料等。当桥上、下游有大型水利工程时，应搜集其设计、建设和使用情况的资料。2．气象资料桥位附近有关气象台、站历年最大风速和主要风向及频率；年、月、日平均气温和极端最高、最低气温；历年降水量、多年平均降水量、日最大降水量、最大1h降水量和最大24h降水量、降水天数，以及相对温度和最大冻土深度等资料。50 3．流冰、流木资料桥位河段最高和最低流冰水位、封冻最高水位；冰厚、冰块最大尺寸、冰块的密度、流冰的速度、冰坝抬高水位的高度；流木最大长度以及漂流物类型、大小尺寸等资料。4．通航资料桥位河段通航等级、通航般舶、船队长度、排筏最大宽度和长度、航运密度和发展情况；航道图、航迹线位置图；最高、最低通航水位、封冻停航水位；通航净空和通航孔数，以及航道整治、规划和船舶上、下行限制速度等资料。现场踏勘1．核查研究工程可行性研究报告所推荐的桥位方案。2．配合路线总体布局和河段特点、地形、地貌、工程地质及环境等条件，进行比较分析，确定桥位方案和比较方案。3．调查桥位附近筑路材料分布概况。4．调查桥位附近是否埋有管线和其它构造物，及其对桥位的影响。桥位选择的一般规定1．桥位选择应对可能的桥位方案进行调查和勘测，经全面分析论证，确定推荐方案。2．桥位选择应从整体布局考虑，做好同相关规划的协调配合。50 3．高速公路、一级公路的特大、大、中桥桥位线形应符合路线布设要求。一般公路上的桥位，应桥、路综合考虑，注意位于弯、坡、斜处的桥梁设计和施工的难度。4．对水文、工程地质和技术复杂的特大桥桥位，应根据河流的形态特征、水文、工程地质、通航要求和施工条件以及地方工农业发展规划等，在较大范围内作全面的技术、经济比较。5．跨河位置、布孔方案等应征求水利、航运等部门的意见。一般地区的桥位选择1．水文方面的要求1）桥位应选择在河道顺直、稳定、滩地较高、较窄且河槽能通过大部分设计流量的河段上。2）桥位选择应注意河道的演变和避免因建桥对天然河道的影响。3）桥位轴线宜与中、高洪水位时的流向正交。4）桥位与水流斜交，应避免在引道上游形成水袋。2．地形、地物、地貌等方面的要求1）桥位应尽量选在两岸有山嘴或高地等河岸稳固便于接线的较开阔的河段。2）桥位上、下游不应有山嘴、石梁、沙洲等以免影响水流畅通。3）桥位选择应避开地面、地下既有重要设施。50 4）桥位选择应考虑施工现场布置、材料运输等方面的要求。3．工程地质方面的要求1）桥位应选择在基岩和坚硬土层外露或埋藏较浅、地质条件简单、地基稳定处。2）桥位不宜选在活动性断层、滑坡、泥石流、强岩溶等不良地质发育的地段。4．通航方面的要求1）桥位应选在通航比较稳定、顺直且具有足够通航水深的河段上，并应考虑河道迹迁的影响。2）桥位应离开险滩、浅滩、急弯、卡口、汇流口或水工设施、港口作业和般舶锚地。3）桥轴线宜与主流正交，如斜交时，桥轴线的法线与主流交角不宜大于5°，否则应增大通航孔的跨径。5．不同河段上的桥位选择1）山区峡谷河段桥位宜选在可以一孔跨越处；否则，宜选在水深较浅、流速较缓的开阔河段上。2）平原顺直微弯河段应选在河槽与河谷方向一致、槽流量较大处。3）平原弯曲河段上应选在主槽流向和河流的总趋势一致的比较长的河段上。50 4）平原分岔河段应选在分岔点以上；若江心洲稳定，可选在江心洲或洲尾两岔深泓线汇合点以下。5）平原宽滩河段桥位宜选在河滩地势较高、河槽居中、稳定、顺直和滩槽流量比较小的河段上；当滩、槽流量比较大且滩内汊流距主槽较远时，宜选在河滩地势有利于分流的河段上，采用一河多桥方案。6）平原游荡河段桥位宜选在两岸有固定依托的较长束窄河段上。7）山前变迁河段桥位宜选在两岸与河槽相对比较稳定的束窄河段上；若必须跨越扩散段时，应选在摆动范围比较小的河段上，桥轴线宜与洪水总趋势正交。8）山前冲积漫流河段桥位宜选在上游狭窄段或下游收缩段上；如必须通过中游扩散段时，宜采用一河多桥方案，且使各桥桥位大致在同一等高线上。6．城镇附近的桥位选择1）桥位选择要考虑城镇规划要求。2）桥位宜与治河、防洪、环保相配合。3）桥头接线应避免拆迁有价值的建筑物。7．既有桥附近的桥位选择1）既有桥上游设置有调治构造物、破冰棱，且桥头河滩路堤防护设施可以利用时，应选在既有桥下游侧。2）建新桥能改善既有桥工作状态，宜将新桥设在既有桥的上游。50 3）非通航河流两桥间距应考虑城市防洪要求与既有桥工作状况。4）通航河流两桥间距一般为：一至五级航道不小于船队长度加船队下水5min航程之和；六七级航道不小于船队长度加船队下水3min航程之和。5）在铁路附近的桥位，宜选在公路路线总方向的一侧，以免反复跨越铁路。8．桥位与管线之间的关系1）桥位宜选在油、气管道上游一侧，管道距大桥不应小于100m，距中桥不应小于50m。2）油、气管道在既有桥梁上游跨河，或在现有跨河管道上游建桥时，其设计洪水频率标准不应低于该桥或该管道的设计洪水频率标准。3）桥位与高压线跨河塔架轴线间距离不应小于1.2～1.5倍塔架高；钢结构桥梁以及在电压高、塔架跨距大且风力大的地区宜用较大值。特殊地区的桥位选择特殊地区桥位选择除应满足一般地区桥位选择的要求外，还应满足特殊条件下的有关要求。1．泥石流地区桥位选择1）在强烈泥石流地区，应采取绕避方案。50 2）必须通过泥石流地区时，应选在沟床稳定的流通区的直线上，且桥轴线应与主流正交。3）在泥石流区，严禁开挖设桥，亦不得改沟并桥。4）通过泥石流堆积扇时，应避开扇腰、扇顶部位，宜选在扇缘尾部，沿等高线布线，分散设置桥梁。5）通过泥石流堆积扇群时，宜选在各沟出山口处或各扇缘尾部。2．岩溶地区桥位选择1）应避开强岩溶地区，当必须设桥时，则应在岩层比较完整、洞穴顶板厚度尺寸足够处。2）路线跨越岩溶地区时，应从构造破碎带最弱处，且尽量垂直通过。3）应避开巨大洞室和大竖井。4）宜设在非可溶岩层上，避开可溶岩层与非可溶岩层的接触带。5）路线跨越岩溶峰间谷地时，应避开漏斗、落水溶洞、岩溶泉、地下通道及地下河出露处等。6）岩溶塌陷区应选在地下水位下降漏斗范围以外，以及覆盖层较厚、土层稳固、洞穴和地下水位稳定处。7）地下河范围内不应设桥。当路线与地下河走向平行，桥位应垂直或以较小斜交角通过。3．潮汐河段的桥位选择1）不应选在涌潮区段。50 2）应避开滩岸和凹岸多变地段。3）应离开既有挡潮闸。4．河网沼泽地区桥位选择1）应选在两岸地势较高，河槽顺直稳定，且断面流速分布均匀的河段。不宜选在地势低洼的蓄洪、滞洪和分洪区。2）桥位不宜选在水闸、引水或分洪口门等水利工程附近。3）桥头引道应尽量避免通过淤泥、软土、古河道等不良地质地段。5．水库地区桥位选择1）应考虑因修建水库而引起的河流状态的改变，以及可能产生的不利因素。2）在水库上游（水库回水影响范围以内），桥位应选在库面较窄、岸坡稳定、泥沙沉积较小的地段。3）在水库下游，桥位应选在下游集中冲刷影响范围以外。6．黄土高原沟谷地区桥位选择1）应选在沟岸较低、冲沟较窄、抗冲性强、比较稳定的地段，并注意沟底冲刷和沟岸防护。2）桥位应避开黄土陷穴、溶洞和易于崩解、潜蚀、顶冲以及发育不稳定的地段。桥位平面控制测量1．桥梁一般应随路线控制测量布设桥位控制测量。2．独立桥梁的控制测量，应符合本规范4.1节的规定。50 桥位高程控制测量1．大桥的高程控制测量应随路线水准测量布设；独立大桥的高程控制测量，应同国家或路线水准点联测。2．桥位高程控制测量的等级与精度应符合本规范第4.2节的规定。3．桥位高程控制测量等级高于国家或路线水准测量等级时，应保持其本身的精度。4．水准点应在两岸各设置1～2个；河宽小于100m的桥梁可只在一岸设置一个，桥头接线部分宜每隔1km设置一个。5．跨越大河（水面宽大于200m）的水准测量，应符合跨河水准测量的规定。6．桥位平面控制三角点、导线点、桥位控制桩和水面比降点的高程应读至毫米。水文基线断面和桥位纵断面、洪水调查点、其它特征水位和建筑物的高程等可读至厘米。桥位地形测量1．桥位地形测量范围，上游为桥长的2～3倍，下游为桥长的1～2倍，顺桥轴线应测至两岸历史最高洪水位或设计水位以上2m或洪水泛滥线以外50m，且应能满足桥梁孔径、桥头引道和调治构造物的设计需要。50 2．桥位地形图除应符合第5章的规定外，还应包括桥轴线、路线平面控制点、引道接线、水文断面、洪水调查点、历史最高洪水泛滥线、测时流向、航标和船筏走行线、桥梁和建筑物平面布置等内容。扩建和改建桥梁的地形图测绘范围可酌情缩小，测绘内容应增加既有桥梁墩台和调治构造物的位置和高程。桥轴纵断面和引道测量1．桥轴纵断面与引道的测量，应与路线接线部分一次完成。2．桥轴纵断面的测绘范围应测至两岸路线设计高程以上；当河滩过宽、洪水漫流时，必须满足设计桥梁孔径、桥头引道、调治构造物的需要。地表起伏较大、地质复杂的桥址，应在桥轴线上、下游各6～20m测辅助纵断面，并在墩台基础范围内增测辅助横断面。3．桥轴纵断面陆上部分和引道、接线纵断面测量，各测点与起点间量距误差不应大于测段距离的1/2000，横向偏距不应大于0.1m。测点高程应用水准仪或三角高程测量，中间点的地面高程读至厘米。4．桥轴纵断面水下部分的测量包括测量水深、测深垂线的起点距和测深期间的水位。对水深超过3m或流速超过1.5m/s的河流，应记录测量方法、测时风向和风力等有关资料。50 测深垂线起点距和各测深垂线间距，应采用直接丈量或光电测距，也可采用经纬仪视距、交会法等方法测定，其限差不应大于距离的1/200。采用交会法测定距离时，基线长度丈量的限差不应大于基线长度的1/2000，交会角不小于30°，并不大于120°。断面测深开始及终了时的水面高程，应用水准仪施测，读数至厘米。当水深涨落较快时，应定时测定水面高程，并记录断面上各测点的测深时间。测深垂线的布置，应能控制河床断面变化，主槽部分应较河滩为密，河床地面变化急剧地段应加密。测深垂线的间距应不超过表6.10.9的规定。测深垂线最大间距表6.10.9水面宽（m）＜550～100100～300300～1000＞1000最大间距（m）3～55～1010～2020～5050测深方法应根据水深、流速大小及河床地质情况，选用测深杆、测深锤或回声仪等工具。用测深杆或测深锤测深时，两次测深的不符值：当水深小于2m时，不应大于0.1m；当水深大于2m时，不应大于水深的1/20。6.11隧道勘测50 隧道勘测结合公路等级、地形、地质、水文、气象、地震等条件，并考虑施工、营运等条件，进行多方案的技术、经济比较，以确定隧道的位置。相邻隧道洞口纵向间距等于或小于表6.11.2规定的隧道群，勘测时宜作为一整座隧道进行线形设计。相邻隧道洞口纵向间距表6.11.2公路等级高速公路、一二三四相邻隧道洞口纵向间距（m）25016012080自然地理、环境调查1．自然地理概况包括地形、地质、水文、气象、地震等既有资料的搜集与调查。2．环境调查包括隧道所在地场地环境、生态环境以及隧道修建、营运可能对环境的影响。隧道位置选择及线形设计1．对控制路线方案的特长隧道、长隧道，应对较大区域进行调查，凡确有比较有价值的方案，均应按同等深度进行勘测比较，并提出推荐意见。2．隧道位置的选择，应根据地形、地貌、工程地质、水文地质及当地开发规划等状况，结合隧道轴线、埋深、洞口位置及洞外接线、施工场地布置、出渣处理、工期长短、营运养护等综合考虑。50 3．隧道线形设计1）高速公路、一级公路的隧道和二、三、四级公路的短隧道的线形与公路的衔接应符合路线布设的有关规定。2）二、三、四级公路特长及长、中隧道位置对路线线形设计有影响时，应综合考虑路隧线形的配合，使之视线诱导良好。3）隧道宜采用直线线形，必须设置在曲线区段时，应采用不设超高的平曲线半径，并应满足停车视距要求。4．隧道洞外连接线应考虑下列要求：1）隧道外的连接线应与隧道洞身线形相一致。2）高速公路、一级公路隧道连接线（即分离式路基）应在平曲线处分开或汇成整体式路基，不应采用小转角反向曲线与整体式路基相接。3）公路隧道洞外连接线上的凸形竖曲线的半径应满足视距的要求。不同地形条件下隧道位置的选择1．越岭隧道1）越岭隧道应结合路线可能穿越的部位，以不同的限制纵坡、不同的进出口标高及不同的展线方式，综合分析找出合理的隧道位置及连接线方案。2）隧道位置应尽量避免选在复杂工程地质、水文地质和严重不良地质地段。50 2．沿河傍山隧道1）沿河傍山隧道，应特别注意山体的稳定性，避开严重的滑坡、崩塌、错落、岩堆等不良地质，并应考虑河流冲刷及偏压的影响。2）上下行分离的中、短隧道，视地形、地质情况可采用不同设计标高的路基连接线方案。3）对洞顶覆盖薄难以修建隧道的地段，受坍方、落石、泥石流或雪害等威胁的洞口地段，以及公路、铁路、沟渠等必须通过隧道上方，又不宜做暗沟或立交桥时，可设置明洞。4）对傍山的高陡边坡半路堑，路基工程艰巨且处理困难时，可将路线内移采用隧道或明洞方案；但滑坡地段不宜修建明洞。不同地质条件下隧道位置选择1．隧道位置应选择在地层单一、构造简单、岩体完整、地质条件较好的地段。2．隧道通过下列地段时，应采取相应措施：1）穿过断裂或其接触带时，应使隧道轴线以大角度通过，并应避开其中严重破碎的地段。2）地层为单斜构造时，隧道轴线宜与岩层走向大体正交。3）通过水平岩层，或平行于垂直岩层走向时，隧道宜选择在岩性较好的地层内。50 4）沿褶曲构造布置时，宜沿其向斜或背斜的两侧翼部通过，不宜将隧道设在向斜轴部。5）地下水发育地段，隧道宜选择在地下水少、岩性较好、透水性弱的地层中通过。3．特殊地质或严重不良地质地段的隧道位置选择1）穿过滑坡、错落体内时，应使洞身埋置在错落体或滑动面以下一定深度的稳固地层中。2）陡岸斜坡严重张裂不稳或者山坡有严重崩塌时，隧道位置宜往里靠，置于稳固地层中。当崩塌地段短，崩落石块小，情况不严重，可采用明洞方案，或与路基防护工程作比较。3）隧道应避免通过严重不良地质、地下水极为发育的低洼部位。4）通过岩堆地段时，若岩堆紧密稳定，可修建隧道，但应避免洞身置于岩堆与基岩接触面处；若为不稳定岩堆，隧道应内移置于基岩中，并留有足够的安全厚度。5）隧道穿过泥石流沟床下部时，应使洞身置于基岩中或稳定的地层内，并保证拱顶以上有一定的安全覆盖厚度。6）明洞基础应置于基岩或牢固可靠的地基上，明洞洞顶回填应考虑河床下切或上涨以及相互转化的可能性，并加不小于0.5m的安全覆盖厚度。50 7）通过岩溶地区时，宜选择在难溶岩的地段和地下水不发育的地带。应避免穿越岩溶严重发育的地下溶蚀大厅、溶洞群及地质构造破碎带等地段；不能避开时，宜选择在较狭窄，影响范围最小处，以垂直或大角度穿过。8）隧道应避开流砂地段；无法避开时，应选择其范围最小且相对稳定地段以短距离通过。9）隧道应避开松软易坍的第四纪堆积层；当其部分洞身无法避开时，应选择影响范围最小的地段通过。10）隧道应尽量避开结构松散的冰碛层；必须通过冰碛层时，宜选择结构相对紧密的、影响范围最短的地段通过。11）隧道宜避开穿越富煤区和瓦斯含量最高的地带；当必须通过煤系地层时，隧道应有一定厚度的隔层，或以大角度横穿，尽量减少其影响长度。12）黄土地区隧道，应避开有地下水活动，陷穴密集，冲沟发育，地层不稳和滑坡、泥石流等地段。13）多年冻土地区，由于受冻胀、融沉、热融滑坍等多种特殊物理地质现象影响，隧道洞身应避开穿过地下冰及地下水发育的地带。14）水库地区的隧道位置，应避开受水库充水及消水影响易于发生滑塌病害的松散、破碎地带，选择在稳定的基岩或坍岸范围以外的稳固地层内。15）隧道通过基本烈度在七度以上的地震区时，必须避开发震断层带。隧道洞口位置的选择50 1．洞口应选择在山坡稳定、地质条件较好处，应避开沟谷低洼处。2．洞口位于悬岩陡壁时，不应切削原山坡，当坡面及岩顶稳定，无浇石或坍塌可能时，可贴壁进洞。应避免在不稳定的悬岩陡壁下进洞，否则应延伸洞口接以明洞，其长度宜延伸到坍落的范围以外3～5m。3．岩层面不稳定、开挖后容易引起顺层滑动或坍塌的地段，应提早进洞。4．隧道洞口应避开居民点，当不能避开时，应考虑施工时对人身及房屋等的影响和采取环境保护措施。5．黄土地区隧道洞口，应避免设在冲沟、陷穴附近。对无地下水、密实、稳定的老黄土，除经全面研究可适当地深挖进洞外，一般不宜深挖进洞。6．隧道洞口的边坡、仰坡必须保证稳定，其高度应根据工程地质和水文地质条件确定。7．隧道洞口的中线宜与地形等高线正交或接近正交；条件受限制时宜以大角度斜交进洞并按下列规定执行：1）围岩为IV类以上时，可采用斜交进洞，其洞口端墙与路线中线交角不应小于45°。2）岩石坚硬完整、不易风化者，可随地势进洞。3）在松软地层中，不宜采用斜交洞口。50 4）对岩层破碎、整体性差、斜交角度小的地段，应考虑延长隧道修建明洞口。8．根据隧道洞口地形、地质条件及排水等要求，需修建明洞接长时，洞口应尽量设在山坡无病害的地方，不得在滑坡、岩堆、泥石流等地段内修建。9．严寒地区（包括多年冻土和积雪地区）的洞口，应避开易产生热融滑坍、冰堆、冰丘、风雪多方向、第四纪覆盖层及地下水发育的不良地质地段。宜早进洞，尽量少破坏自然山坡。6.11.8辅助坑道的选择1．傍山、沿河隧道宜根据施工需要考虑选设横洞。横洞与隧道中线的平面交角以40°～90°为宜，并应向洞外设不小于3‰的下坡。2．平行导坑的位置宜设在施工方便的一侧，与隧道的净距应按地质条件、施工方法等因素确定。3．长隧道在埋置较浅和地质条件较好的地段，可考虑采用斜井或竖井，并应注意井口排水。斜井与隧道中线平面交角宜采用40°～90°，其倾角视所采用的提升方式而定，不宜大于25°，井长不宜超过200m。竖井位置以设在隧道一侧为宜，与隧道中线的间距一般为15～20m，其深度不宜超过150m。隧道平面控制测量1．隧道应随路线控制测量布设隧道控制测量。50 2．独立隧道或特长、长隧道的控制测量应符合本规范第4.1节的规定。隧道高程控制测量1．隧道的高程系统应随路线水准测量布设。独立隧道的控制测量应同国家或路线水准点联测。2．隧道高程测量的等级与精度应符合本规范4.2节的规定。隧道地形测量隧道地形测量范围，横向应为中线两侧各200m左右，当辅助工程需要或地质情况复杂时，可适当增宽；纵向为估计挖方零点以外不小于200m，分离式隧道应测至整体式路基汇合点以外。隧道定线1．隧道定线应在实测的地形图基础上与路线纸上定线同时进行。短隧道可采用现场定线。2．应在拟定的概略位置范围内对不同的隧道轴线及相应连接线进行多方案比较。3．根据纸上定线线位，在实地上放出洞口附近的中线，并现场核查和测绘洞口纵横断面。弃渣场地的勘测与洞渣的利用除应符合《公路环境保护设计规范》（JTJ/T006）的规定外，还应调查：1．场地容量及弃渣运输条件。50 2．场地的生态环境以及地下水径流条件。3．场地附近各种设施情况及应采取的安全措施。十质量控制测量工作在施工中非常重要，它是指引施工的方向标。我们本着对工程负责、对单位负责、对个人负责的工作态度，认真的做好测量工作。测量人员要定岗、定职、定员，分工明确。测量主管要有责任心、上进心，对工作严格要求、精益求精、一丝不苟。平面和高程控制点每三个月定期复核一次。测量内业在办公室提前计算专人复核，外业测量或放样要换人操作仪器进行复核。现场测量程序化,要做到对下进行技术交底、对上及时报验。施工放样后要对放样点及时进行护桩保护。做好测量原始记录，以便复核或检查测量数据的准确性并存档。仪器建立测站时，后视观测方向不少于3个，以便复核。测量仪器定期进行鉴定。附表中桩数据起始桩号为：K0+0.000050 x坐标为：3789779.8902y坐标为：73586.6120距离为：1270.6611米==========================================起点A-BK0+20.0000X=3789779.494Y=73606.608K0+40.0000X=3789779.097Y=73626.604K0+60.0000X=3789778.700Y=73646.600K0+80.0000X=3789778.303Y=73666.596K0+100.0000X=3789777.907Y=73686.592K0+120.0000X=3789777.510Y=73706.588K0+140.0000X=3789777.113Y=73726.584K0+160.0000X=3789776.717Y=73746.581K0+180.0000X=3789776.320Y=73766.577K0+200.0000X=3789775.923Y=73786.573K0+220.0000X=3789775.527Y=73806.569K0+240.0000X=3789775.130Y=73826.565K0+260.0000X=3789774.733Y=73846.561K0+280.0000X=3789774.337Y=73866.557K0+300.0000X=3789773.940Y=73886.553K0+320.0000X=3789773.543Y=73906.54950 K0+340.0000X=3789773.147Y=73926.545K0+360.0000X=3789772.750Y=73946.541K0+380.0000X=3789772.353Y=73966.537K0+400.0000X=3789771.957Y=73986.533K0+420.0000X=3789771.560Y=74006.529K0+440.0000X=3789771.163Y=74026.525K0+460.0000X=3789770.767Y=74046.522K0+480.0000X=3789770.370Y=74066.518K0+500.0000X=3789769.973Y=74086.514K0+520.0000X=3789769.577Y=74106.510K0+540.0000X=3789769.180Y=74126.506K0+560.0000X=3789768.783Y=74146.502K0+580.0000X=3789768.387Y=74166.498K0+600.0000X=3789767.990Y=74186.494K0+620.0000X=3789767.593Y=74206.490K0+640.0000X=3789767.197Y=74226.486K0+660.0000X=3789766.800Y=74246.482K0+680.0000X=3789766.403Y=74266.478K0+700.0000X=3789766.007Y=74286.474K0+720.0000X=3789765.610Y=74306.470K0+740.0000X=3789765.213Y=74326.466K0+760.0000X=3789764.817Y=74346.46250 K0+780.0000X=3789764.420Y=74366.459K0+800.0000X=3789764.023Y=74386.455K0+820.0000X=3789763.627Y=74406.451K0+840.0000X=3789763.230Y=74426.447K0+860.0000X=3789762.833Y=74446.443K0+880.0000X=3789762.436Y=74466.439K0+900.0000X=3789762.040Y=74486.435K0+920.0000X=3789761.643Y=74506.431K0+940.0000X=3789761.246Y=74526.427K0+960.0000X=3789760.850Y=74546.423K0+980.0000X=3789760.453Y=74566.419K1+0.0000X=3789760.056Y=74586.415K1+20.0000X=3789759.660Y=74606.411K1+40.0000X=3789759.263Y=74626.407K1+60.0000X=3789758.866Y=74646.403K1+80.0000X=3789758.470Y=74666.400K1+100.0000X=3789758.073Y=74686.396K1+120.0000X=3789757.676Y=74706.392K1+140.0000X=3789757.280Y=74726.388K1+160.0000X=3789756.883Y=74746.384K1+180.0000X=3789756.486Y=74766.380K1+200.0000X=3789756.090Y=74786.37650 K1+220.0000X=3789755.693Y=74806.372K1+240.0000X=3789755.296Y=74826.368K1+260.0000X=3789754.900Y=74846.364K1+280.0000X=3789754.503Y=74866.360B点：K1+270.6611X=3789754.688Y=74857.023B-C起始桩号为：K1+270.6611x坐标为：3789754.6882y坐标为：74857.0232距离为：1090.0620米==========================================K1+280.0000X=3789753.962Y=74866.334K1+300.0000X=3789752.408Y=74886.273K1+320.0000X=3789750.854Y=74906.213K1+340.0000X=3789749.299Y=74926.152K1+360.0000X=3789747.745Y=74946.092K1+380.0000X=3789746.190Y=74966.031K1+400.0000X=3789744.636Y=74985.971K1+420.0000X=3789743.082Y=75005.910K1+440.0000X=3789741.527Y=75025.850K1+460.0000X=3789739.973Y=75045.78950 K1+480.0000X=3789738.418Y=75065.729K1+500.0000X=3789736.864Y=75085.668K1+520.0000X=3789735.310Y=75105.608K1+540.0000X=3789733.755Y=75125.547K1+560.0000X=3789732.201Y=75145.487K1+580.0000X=3789730.646Y=75165.426K1+600.0000X=3789729.092Y=75185.366K1+620.0000X=3789727.538Y=75205.305K1+640.0000X=3789725.983Y=75225.245K1+660.0000X=3789724.429Y=75245.184K1+680.0000X=3789722.874Y=75265.124K1+700.0000X=3789721.320Y=75285.063K1+720.0000X=3789719.766Y=75305.003K1+740.0000X=3789718.211Y=75324.942K1+760.0000X=3789716.657Y=75344.882K1+780.0000X=3789715.102Y=75364.821K1+800.0000X=3789713.548Y=75384.761K1+820.0000X=3789711.994Y=75404.700K1+840.0000X=3789710.439Y=75424.640K1+860.0000X=3789708.885Y=75444.579K1+880.0000X=3789707.330Y=75464.519K1+900.0000X=3789705.776Y=75484.45850 K1+920.0000X=3789704.222Y=75504.398K1+940.0000X=3789702.667Y=75524.337K1+960.0000X=3789701.113Y=75544.277K1+980.0000X=3789699.558Y=75564.216K2+0.0000X=3789698.004Y=75584.156K2+20.0000X=3789696.450Y=75604.095K2+40.0000X=3789694.895Y=75624.035K2+60.0000X=3789693.341Y=75643.975K2+80.0000X=3789691.787Y=75663.914K2+100.0000X=3789690.232Y=75683.854K2+120.0000X=3789688.678Y=75703.793K2+140.0000X=3789687.123Y=75723.733K2+160.0000X=3789685.569Y=75743.672K2+180.0000X=3789684.015Y=75763.612K2+200.0000X=3789682.460Y=75783.551K2+220.0000X=3789680.906Y=75803.491K2+240.0000X=3789679.351Y=75823.430K2+260.0000X=3789677.797Y=75843.370K2+280.0000X=3789676.243Y=75863.309K2+300.0000X=3789674.688Y=75883.249K2+320.0000X=3789673.134Y=75903.188K2+340.0000X=3789671.579Y=75923.12850 K2+360.0000X=3789670.025Y=75943.067C点：K2+360.7231X=3789669.969Y=75943.788C-ZH点您输入的已知数据：您输入的起始桩号为：K2+360.7231您输入的x坐标为：3789669.9690您输入的y坐标为：75943.7880您输入的距离为：332.6819米****************中桩**************K2+360.7231X=3789669.969Y=75943.788K2+380X=3789666.953Y=75962.828K2+400X=3789663.825Y=75982.581K2+420X=3789660.696Y=76002.335K2+440X=3789657.567Y=76022.089K2+460X=3789654.439Y=76041.843K2+480X=3789651.310Y=76061.596K2+500X=3789648.181Y=76081.350K2+520X=3789645.053Y=76101.104K2+540X=3789641.924Y=76120.858K2+560X=3789638.795Y=76140.611K2+580X=3789635.667Y=76160.36550 K2+600X=3789632.538Y=76180.119K2+620X=3789629.409Y=76199.873K2+640X=3789626.280Y=76219.627K2+660X=3789623.152Y=76239.380K2+680X=3789620.023Y=76259.134ZH点K2+693.4050X=3789612.785Y=76271.520ZH点桩号为：K2+693.4050ZH点的x坐标为：3789617.9260ZH点的y坐标为：76272.3740圆曲线的曲线长度为：660.7662米曲线的缓和曲线的长度为：100.0000米您输入的路线半径为：800.0000==========================================曲线要素：半径：800.0000曲线长：860.7662外矢距：100.3987切曲差：63.5615转角:54°29′9.12″(右)切线长：462.1638==========================================ZH(K2+693.4070)X=3789612.785Y=76271.520HY(K2+793.4070)X=3789593.551Y=76369.63550 QZ(K3+123.7881)X=3789453.311Y=576666.188YH(K3+454.1732)X=3789205.843Y=76881.525HZ(K3+554.1732)X=3789116.608Y=76926.620****************中桩**************K2+380,Y=75962.778,X=3789666.6552400,75982.480,3789663.2182420,76002.183,3789659.7802440,76021.885,3789656.3422460,76041.587,3789652.9042480,76061.290,3789649.4672500,76080.992,3789646.0292520,76100.694,3789642.5912540,76120.397,3789639.1532560,76140.099,3789635.7162580,76159.801,3789632.2782600,76179.504,3789628.8402620,76199.206,3789625.4022640,76218.908,3789621.9652660,76238.611,3789618.5272680,76258.313,3789615.0892700,576278.015,3789611.6512720,576297.711,3789608.17550 2740,76317.383,3789604.5682760,76337.012,3789600.7332780,76356.573,3789596.5712800,76376.041,3789591.9882820,76395.388,3789586.9242840,76414.604,3789581.3782860,76433.674,3789575.3532880,76452.588,3789568.8542900,76471.334,3789561.8842920,76489.899,3789554.4472940,76508.273,3789546.5492960,76526.443,3789538.1942980,76544.400,3789529.3873000,76562.130,3789520.1343020,76579.623,3789510.4413040,76596.869,3789500.3143060,76613.856,3789489.7583080,76630.574,3789478.7823100,76647.013,3789467.3913120,76663.161,3789455.5923140,576679.010,3789443.3943160,76694.548,3789430.80350 3180,76709.767,3789417.8273200,76724.657,3789404.4763220,76739.209,3789390.7563240,576753.413,3789376.6773260,76767.260,3789362.2473280,76780.743,3789347.4753300,76793.852,3789332.3713320,76806.580,3789316.9443340,76818.917,3789301.2043360,76830.858,3789285.1603380,76842.394,3789268.8233400,76853.517,3789252.2023420,76864.222,3789235.3093440,76874.501,3789218.1533460,76884.349,3789200.7463480,76893.789,3789183.1153500,76902.901,3789165.3113520,76911.771,3789147.3863540,76920.488,3789129.3853560,76929.140,3789111.354HZ(K3+554.1732)X=3789116.608Y=76926.620ZH-E终点50 起始桩号为：K3+554.1732x坐标为：3789116.6080y坐标为：76926.6200距离为：259.6461米****************中桩**************K3+554.1732X=3789116.608Y=76926.620K3+560X=3789111.354Y=76929.139K3+580X=3789093.320Y=76937.786K3+600X=3789075.286Y=76946.433K3+620X=3789057.252Y=76955.080K3+640X=3789039.217Y=76963.727K3+660X=3789021.183Y=76972.374K3+680X=3789003.149Y=76981.021K3+700X=3788985.115Y=76989.668K3+720X=3788967.081Y=76998.315K3+740X=3788949.047Y=77006.962K3+760X=3788931.013Y=77015.609K3+780X=3788912.978Y=77024.256K3+800X=3788894.944Y=77032.903K3+813.8193X=3788882.483Y=77038.877==========================================50
