输电线路设计中工况组合及应用 3页

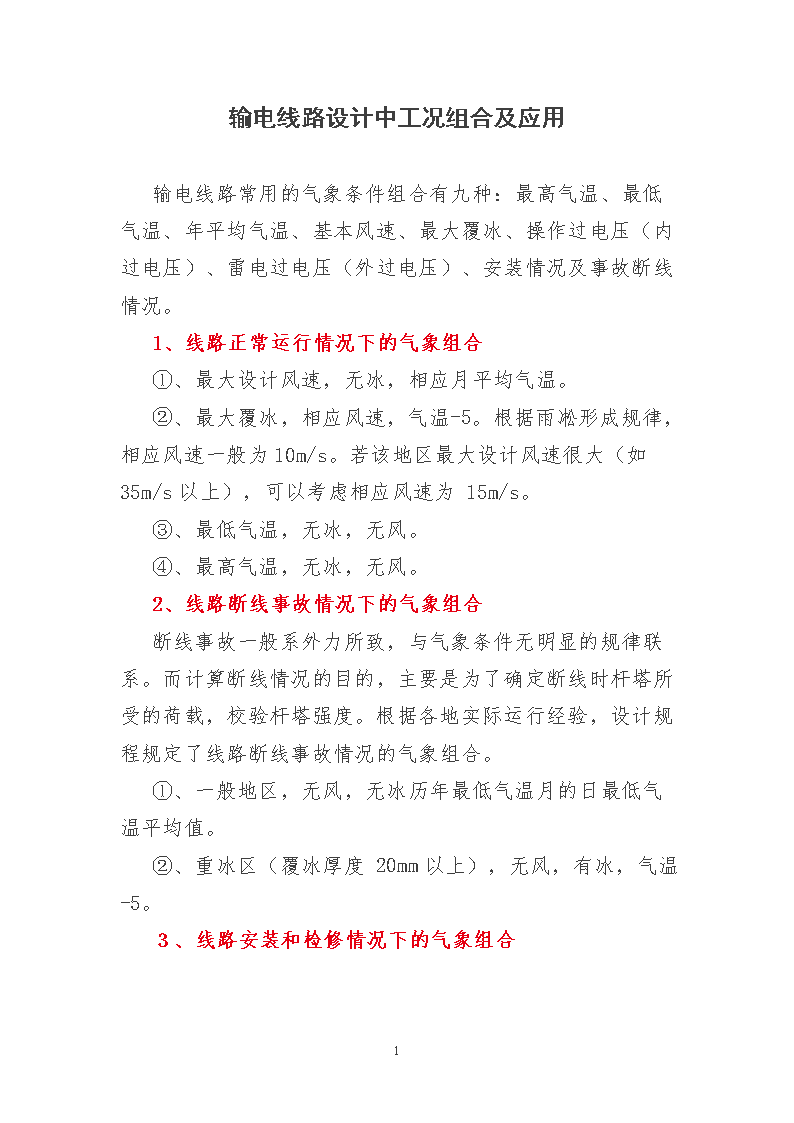

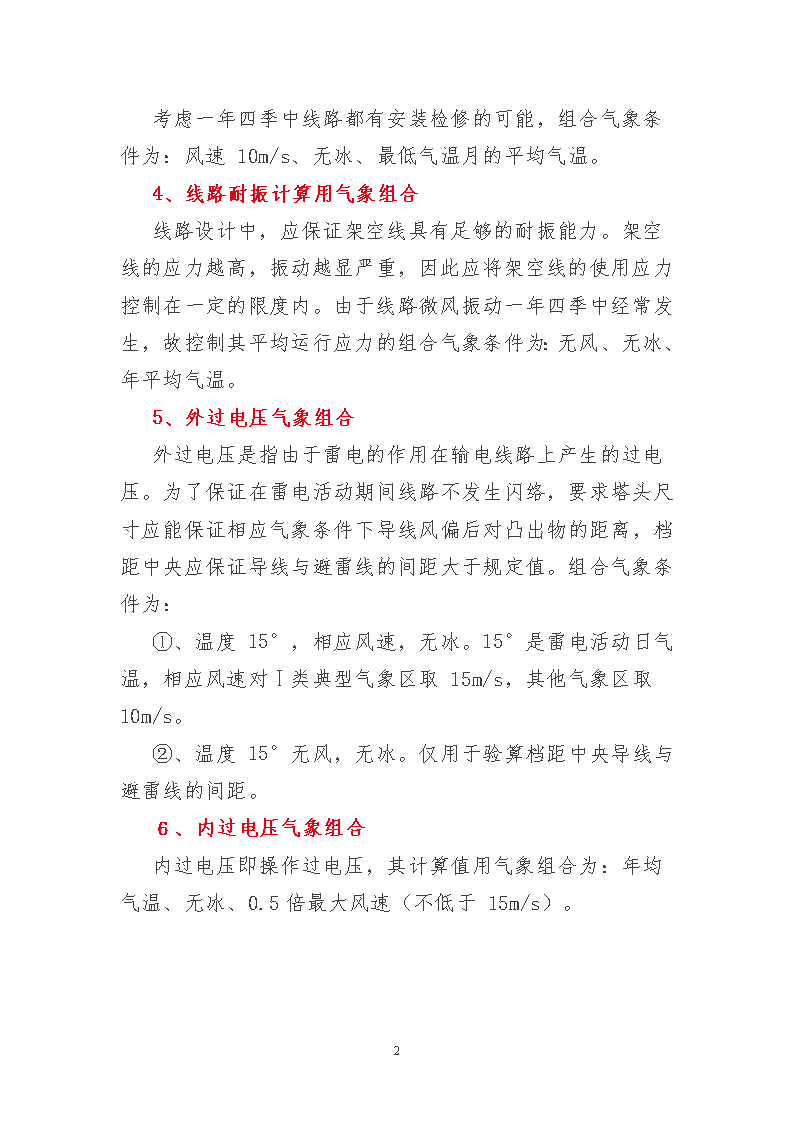

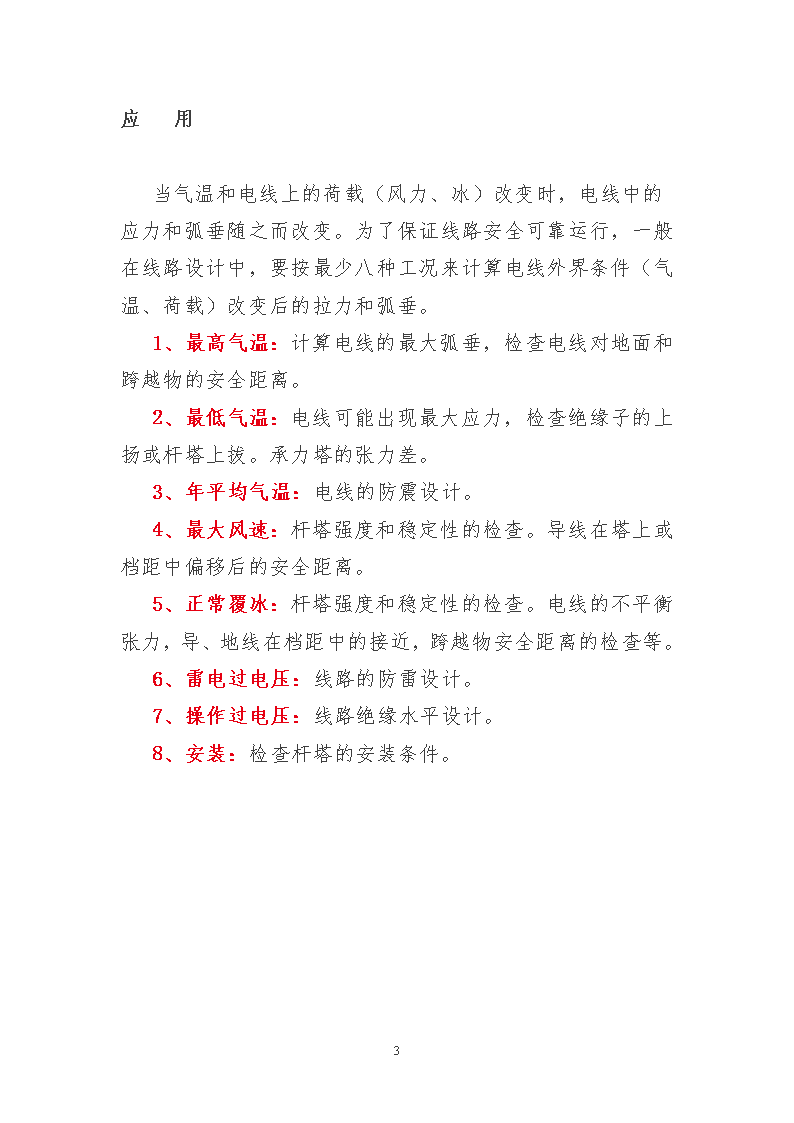

输电线路设计中工况组合及应用输电线路常用的气象条件组合有九种：最高气温、最低气温、年平均气温、基本风速、最大覆冰、操作过电压（内过电压）、雷电过电压（外过电压）、安装情况及事故断线情况。1、线路正常运行情况下的气象组合①、最大设计风速，无冰，相应月平均气温。②、最大覆冰，相应风速，气温-5。根据雨凇形成规律，相应风速一般为10m/s。若该地区最大设计风速很大（如35m/s以上），可以考虑相应风速为15m/s。③、最低气温，无冰，无风。④、最高气温，无冰，无风。2、线路断线事故情况下的气象组合断线事故一般系外力所致，与气象条件无明显的规律联系。而计算断线情况的目的，主要是为了确定断线时杆塔所受的荷载，校验杆塔强度。根据各地实际运行经验，设计规程规定了线路断线事故情况的气象组合。①、一般地区，无风，无冰历年最低气温月的日最低气温平均值。②、重冰区（覆冰厚度20mm以上），无风，有冰，气温-5。３、线路安装和检修情况下的气象组合3 考虑一年四季中线路都有安装检修的可能，组合气象条件为：风速10m/s、无冰、最低气温月的平均气温。4、线路耐振计算用气象组合线路设计中，应保证架空线具有足够的耐振能力。架空线的应力越高，振动越显严重，因此应将架空线的使用应力控制在一定的限度内。由于线路微风振动一年四季中经常发生，故控制其平均运行应力的组合气象条件为：无风、无冰、年平均气温。5、外过电压气象组合外过电压是指由于雷电的作用在输电线路上产生的过电压。为了保证在雷电活动期间线路不发生闪络，要求塔头尺寸应能保证相应气象条件下导线风偏后对凸出物的距离，档距中央应保证导线与避雷线的间距大于规定值。组合气象条件为：①、温度15°，相应风速，无冰。15°是雷电活动日气温，相应风速对Ⅰ类典型气象区取15m/s，其他气象区取10m/s。②、温度15°无风，无冰。仅用于验算档距中央导线与避雷线的间距。６、内过电压气象组合内过电压即操作过电压，其计算值用气象组合为：年均气温、无冰、0.5倍最大风速（不低于15m/s）。3 应 用   当气温和电线上的荷载（风力、冰）改变时，电线中的应力和弧垂随之而改变。为了保证线路安全可靠运行，一般在线路设计中，要按最少八种工况来计算电线外界条件（气温、荷载）改变后的拉力和弧垂。1、最高气温：计算电线的最大弧垂，检查电线对地面和跨越物的安全距离。2、最低气温：电线可能出现最大应力，检查绝缘子的上扬或杆塔上拔。承力塔的张力差。3、年平均气温：电线的防震设计。4、最大风速：杆塔强度和稳定性的检查。导线在塔上或档距中偏移后的安全距离。5、正常覆冰：杆塔强度和稳定性的检查。电线的不平衡张力，导、地线在档距中的接近，跨越物安全距离的检查等。6、雷电过电压：线路的防雷设计。7、操作过电压：线路绝缘水平设计。8、安装：检查杆塔的安装条件。3
