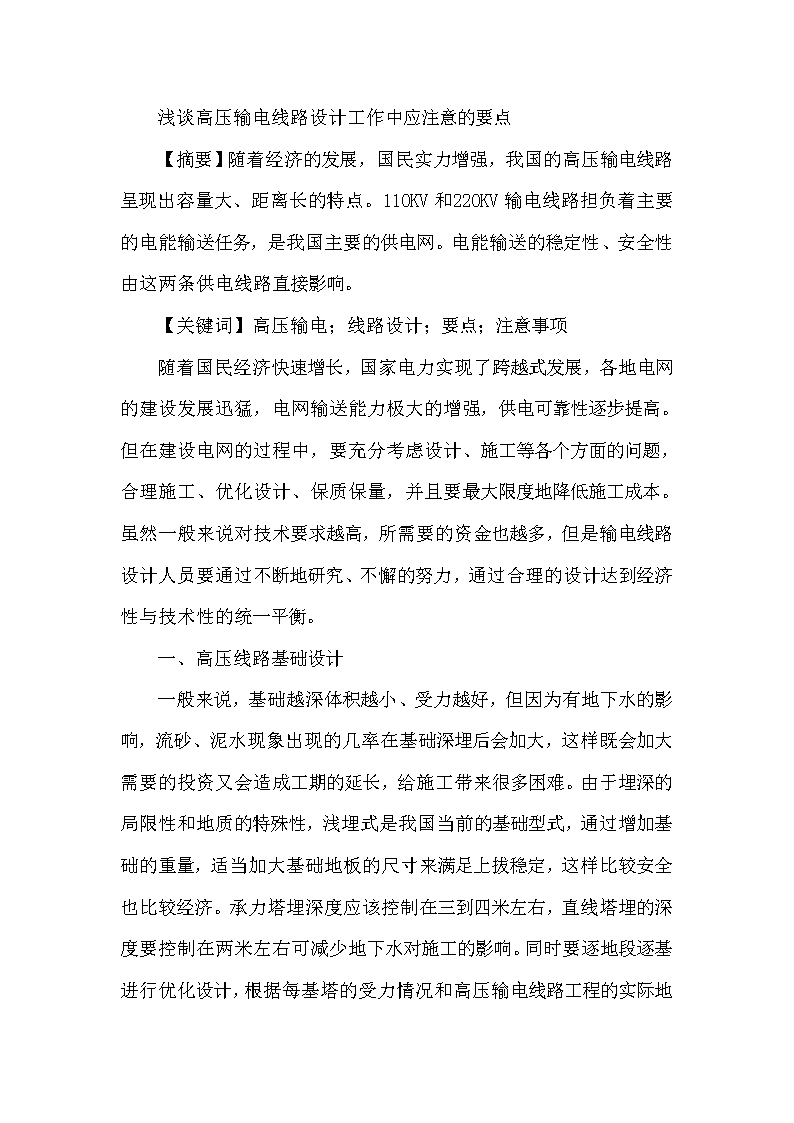

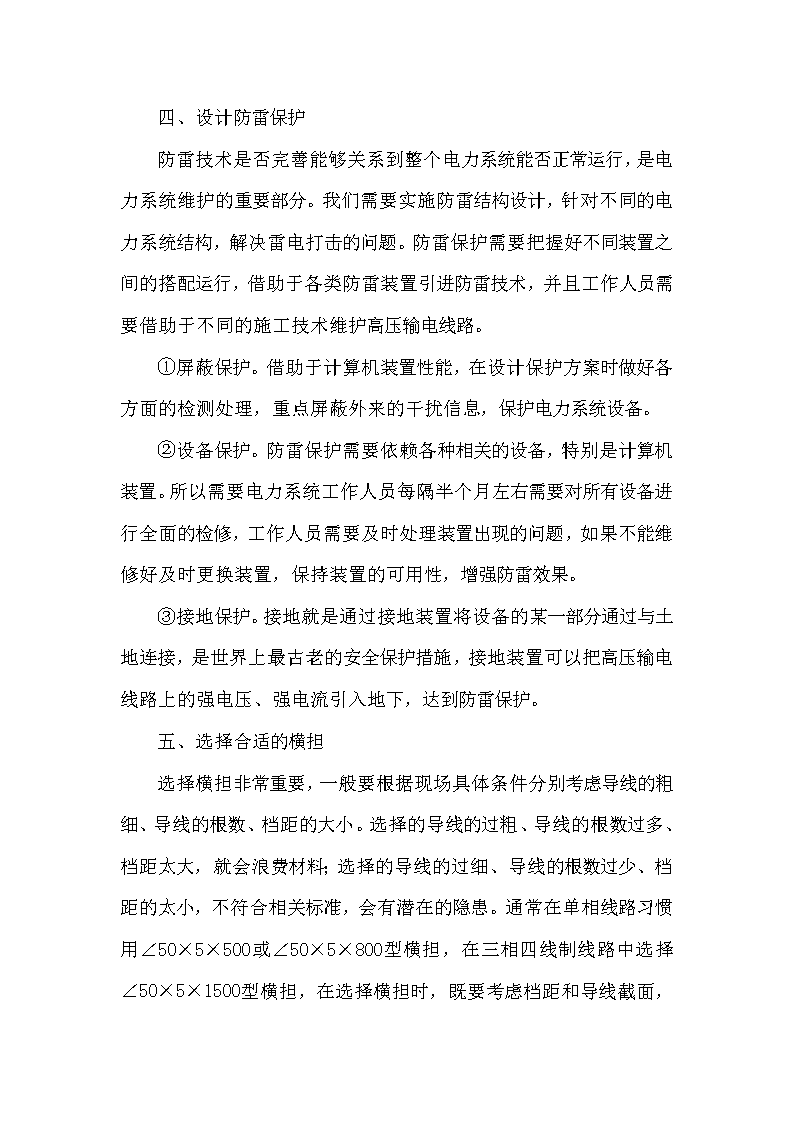

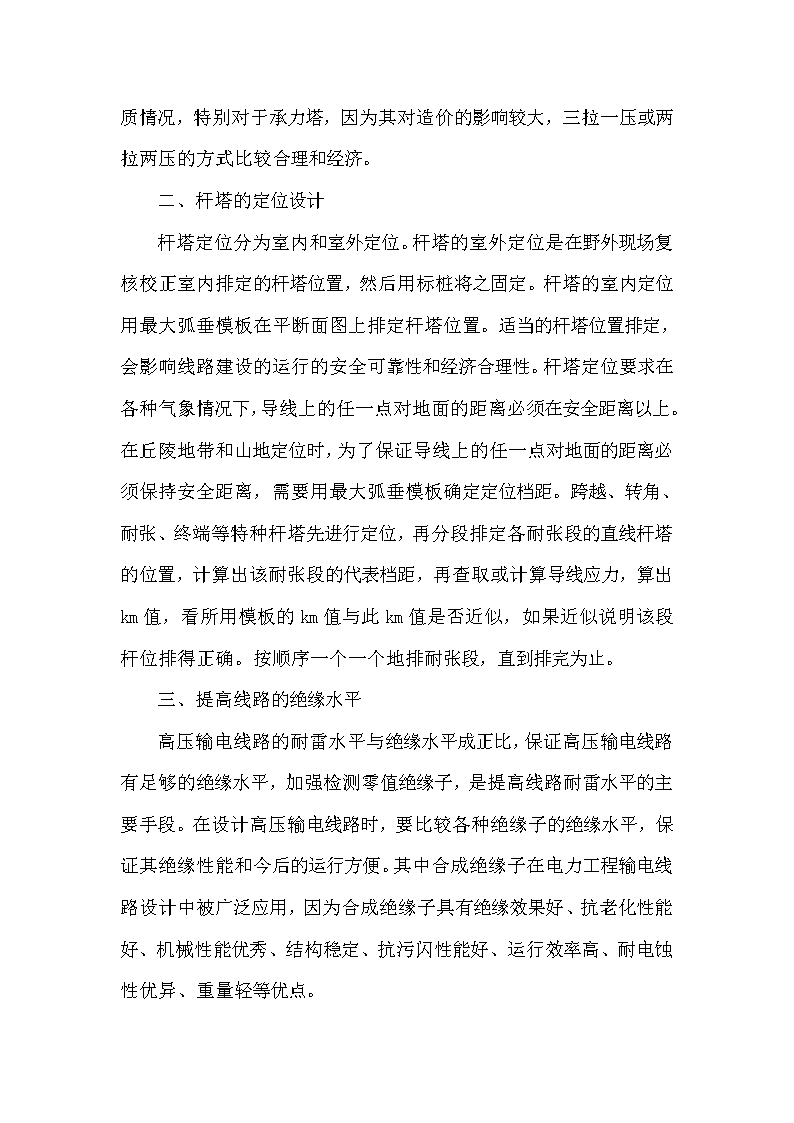

浅谈高压输电线路设计工作中应注意的要点【摘要】随着经济的发展，国民实力增强，我国的高压输电线路呈现出容量大、距离长的特点。110KV和220KV输电线路担负着主要的电能输送任务，是我国主要的供电网。电能输送的稳定性、安全性由这两条供电线路直接影响。【关键词】高压输电；线路设计；要点；注意事项随着国民经济快速增长，国家电力实现了跨越式发展，各地电网的建设发展迅猛，电网输送能力极大的增强，供电可靠性逐步提高。但在建设电网的过程中，要充分考虑设计、施工等各个方面的问题，合理施工、优化设计、保质保量，并且要最大限度地降低施工成本。虽然一般来说对技术要求越高，所需要的资金也越多，但是输电线路设计人员要通过不断地研究、不懈的努力，通过合理的设计达到经济性与技术性的统一平衡。一、高压线路基础设计 一般来说，基础越深体积越小、受力越好，但因为有地下水的影响，流砂、泥水现象出现的几率在基础深埋后会加大，这样既会加大需要的投资又会造成工期的延长，给施工带来很多困难。由于埋深的局限性和地质的特殊性，浅埋式是我国当前的基础型式，通过增加基础的重量，适当加大基础地板的尺寸来满足上拔稳定，这样比较安全也比较经济。承力塔埋深度应该控制在三到四米左右，直线塔埋的深度要控制在两米左右可减少地下水对施工的影响。同时要逐地段逐基进行优化设计，根据每基塔的受力情况和高压输电线路工程的实际地质情况，特别对于承力塔，因为其对造价的影响较大，三拉一压或两拉两压的方式比较合理和经济。二、杆塔的定位设计杆塔定位分为室内和室外定位。杆塔的室外定位是在野外现场复核校正室内排定的杆塔位置，然后用标桩将之固定。杆塔的室内定位用最大弧垂模板在平断面图上排定杆塔位置。适当的杆塔位置排定，会影响线路建设的运行的安全可靠性和经济合理性。杆塔定位要求在各种气象情况下，导线上的任一点对地面的距离必须在安全距离以上。在丘陵地带和山地定位时，为了保证导线上的任一点对地面的距离必须保持安全距离，需要用最大弧垂模板确定定位档距。跨越、转角、耐张、终端等特种杆塔先进行定位，再分段排定各耐张段的直线杆塔的位置，计算出该耐张段的代表档距，再查取或计算导线应力，算出km值，看所用模板的km值与此km值是否近似，如果近似说明该段杆位排得正确。按顺序一个一个地排耐张段，直到排完为止。三、提高线路的绝缘水平高压输电线路的耐雷水平与绝缘水平成正比，保证高压输电线路有足够的绝缘水平，加强检测零值绝缘子，是提高线路耐雷水平的主要手段。在设计高压输电线路时，要比较各种绝缘子的绝缘水平，保证其绝缘性能和今后的运行方便。其中合成绝缘子在电力工程输电线路设计中被广泛应用，因为合成绝缘子具有绝缘效果好、抗老化性能好、机械性能优秀、结构稳定、抗污闪性能好、运行效率高、耐电蚀性优异、重量轻等优点。 四、设计防雷保护防雷技术是否完善能够关系到整个电力系统能否正常运行，是电力系统维护的重要部分。我们需要实施防雷结构设计，针对不同的电力系统结构，解决雷电打击的问题。防雷保护需要把握好不同装置之间的搭配运行，借助于各类防雷装置引进防雷技术，并且工作人员需要借助于不同的施工技术维护高压输电线路。①屏蔽保护。借助于计算机装置性能，在设计保护方案时做好各方面的检测处理，重点屏蔽外来的干扰信息，保护电力系统设备。②设备保护。防雷保护需要依赖各种相关的设备，特别是计算机装置。所以需要电力系统工作人员每隔半个月左右需要对所有设备进行全面的检修，工作人员需要及时处理装置出现的问题，如果不能维修好及时更换装置，保持装置的可用性，增强防雷效果。③接地保护。接地就是通过接地装置将设备的某一部分通过与土地连接，是世界上最古老的安全保护措施，接地装置可以把高压输电线路上的强电压、强电流引入地下，达到防雷保护。五、选择合适的横担选择横担非常重要，一般要根据现场具体条件分别考虑导线的粗细、导线的根数、档距的大小。选择的导线的过粗、导线的根数过多、档距太大，就会浪费材料；选择的导线的过细、导线的根数过少、档距的太小，不符合相关标准，会有潜在的隐患。通常在单相线路习惯用∠50×5×500或∠50×5×800型横担，在三相四线制线路中选择∠50×5× 1500型横担，在选择横担时，既要考虑档距和导线截面，还要考虑气候条件和架设导线的根数等因素。一般气候条件正常的情况下，档距在标准范围之内，导线在50mm2以下，应该选择∠50×5×500，∠50×5×800或∠50×5×1500型号的横担。如果档距过大或者导线截面在50mm2及以上，恶劣的气候之下，应该选用∠63×6型横担。六、输电线路的智能化设计将现代先进的计算机技术、传感技术、网络技术同物理电网结合起来，形成新型智能化的高压输电线路。为了高压电网的稳定性、安全性、经济性和高效性，高压输电线路必须实现智能化的高压电网。智能高压电网具有：经济、安全、稳定、兼容、可靠、高效等优点，主要强调让电网具有自我恢复和自我预防的自愈功能，及时发现和解决故障隐患，快速进行自我恢复或者隔离故障，掌握电网的运行状态，避免事故的发生。结语 我国能源输送中高压输电线路发挥着非常重要的作用，在全世界一直在持续发展。高压输电线路担负着分配电能、输送电能的任务，是电力系统的重要组成部分。虽然我国高压输电线路基础理论已经趋于完善，在制定高压输电线路规划时可以多关注国内专家学者对输电线路施工和设计的研究，参考外国的实践经验和先进技术，可以提高我国高压输电线路的施工水平和设计水平，加强监测输电线路的运行状态，及时解决高压输电线路的故障，提高输电线路的抗攻击能力，在故障发生后快速反应，降低故障造成的影响。提高输电线路的安全性、稳定性和经济性。参考文献[1]覃弘达.对高压输电线路工程设计施工问题的探讨[J].机电信息，2009（30）[2]高丽娜，刘鑫，初宏，李雅平.高压输电线路对环境的污染及防护[J].科技资讯，2008（33）[3]谢振刚.高压输电线路工程施工问题研究[J].黑龙江科技信息，2008（07）[4]梁世奋.高压输电线路工程设计施工问题探讨[J].科技咨询导报，2007（26）[5]柴秀伟.500kV输电线路施工管理数字化的实现[J].科技情报开发与经济，2007（17）
