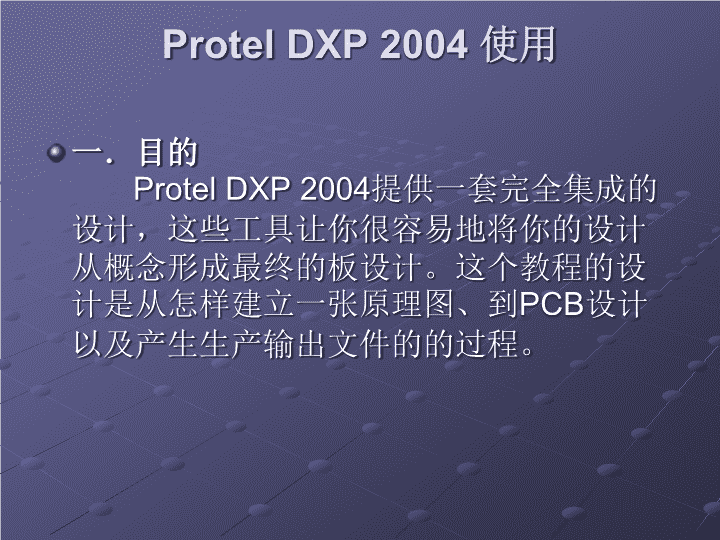

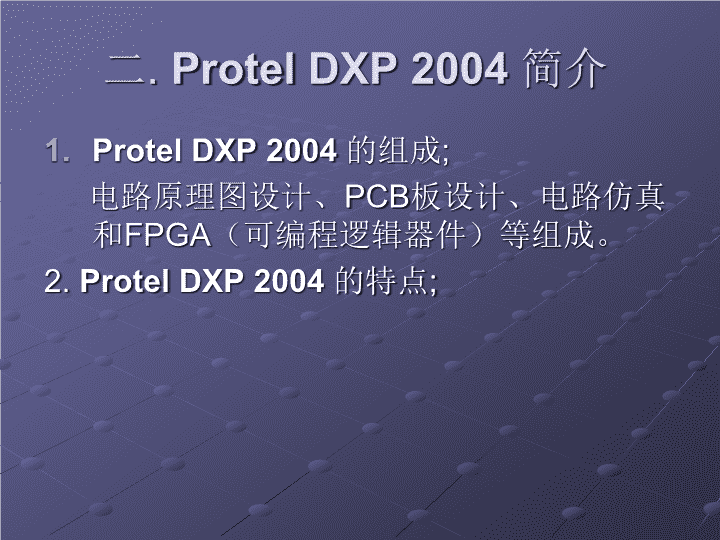

电子线路设计CAD ProtelDXP2004使用一．目的ProtelDXP2004提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。这个教程的设计是从怎样建立一张原理图、到PCB设计以及产生生产输出文件的的过程。 二.ProtelDXP2004简介ProtelDXP2004的组成;电路原理图设计、PCB板设计、电路仿真和FPGA（可编程逻辑器件）等组成。2.ProtelDXP2004的特点; 三.如何使用ProtelDXP2004要启动Protel并打开设计，我们可以从Windows开始菜单选择Programs»Altium»ProtelDXP2004。当你打开ProtelDXP2004后（如图一），将显示最常用的初始任务以便方便选择。 1.要创建一个新的PCB项目步骤:在DXPHomePage主页点击PrintedCirtuitBoardDesign，打开PrintedCirtuitBoardDesign设计窗口，点击newBlandPCBProject。另一种方法，你也可以在Files面板中的New区点击BlankProject(PCB)。如果这个面板未显示，选择File»New，或点击设计管理面板底部的Files或Project标签。 下面我们将创建一个原理图并将其添加到空项目文件。这个原理图是一个声控变频器电路。 设定图纸创建一个新的原理图图纸按照以下步骤来完成：1、从菜单选择Design»DocumentsOptions文件夹选项对话框打开（如图二）。修改图纸大小（sheetsize）在SheetOptions标签，找到StandardStyles栏。点击输入框旁的箭头将看见一个图纸样式的列表。2、使用滚动栏来向上滚动到A4样式并点击选择。3、点击OK按钮关闭对话框，更新图纸大小。设置为标准A4格式。4、为将文件全部显示在可视区，选择View»FitDocument。注：在DocumentsOptions对话框中不选中TitleBlock复选框，就是取消了原理图上的标题栏，这时你可以自定义标题栏。 捕捉网格显示网格启用网格设置捕捉栅格范围显示标题栏方向显示图纸边界显示参考边框 ●自定义标题栏：1、将图纸的右下角放大，单击绘图工具栏中的placeline按纽，光标变成十字形，光标移置右下角准备绘制标题栏，在绘制前按Tab键打开PolyLine对话框，在其中将线的颜色设置为黑色，按OK，在右下角绘制标题外框。2、单击绘图工具栏中的placeText按纽，光标变成十字形，然后按Tab键打开Annotation对话框，在Properties选择区域中单击change按纽设置字体参数。 3．在Annotation对话框Properties选择区中的Text文本内输入标题栏内容，按OK退出对话框。将粘贴着文本的光标移到之前画好的标题栏内并单击即可将文字放合适的位置。用同样的方式添加标题栏中的其他内容。 下面我们将进行一般的原理图参数设置：1、从菜单选择Tools»SchematicPreferences（热键T，P）打开原理图参数对话框（如图三）。这个对话框允许你设置全部参数，这些将应用到你将继续工作的所有原理图图纸。 2、点击DefaultPrimitives标签以使其为当前，勾选Permanent。点击OK按钮关闭对话框。3、在你开始绘制原理图之前，保存这个原理图图纸，因此选择File»Save（热键F，S）。下面绘制原理图：现在准备开始绘制原理图。在这个教程我们使用变频声控电路。 电子线路设计CAD作业（交报告）一.实训目的：1.熟悉原理图编辑器的功能与使用方法；掌握原理图元件及元件库的使用，元件的放置与编辑、电路原理图的设计以及报表、原理图输出等技巧与方法。2.熟悉印制电路板的设计流程，掌握元件封装库的使用和元件封装的放置方法。3.掌握PCB绘图工具的操作使用方法和PCB设计规则。4.掌握布局和布线等印制电路板的设计知识。5.掌握PCB报表的生成和PCB图打印输出方法。6.掌握印刷电路板的设计流程。 二.完成实训内容完成以下电路的印制电路板的设计。（任选其一）1.双路直流稳压电源电路；2.单片机控制双路PWM直流电机驱动电路；3.分立元件音频功率放大器电路；4.单片机控制电路；5.或自行寻找电路进行设计。三.实训要求1.设计报告简述设计原理和思路，附上电路原理图和PCB设计图。2.要求电路满足：包含IC芯片4个；电容不小于10个；电阻不小于10个；连接器1~3个；其它元器件若干。3.设计上述印制电路板图时不限尺寸和形状，但要求元件布局紧凑、科学合理、整齐美观。4.对设计印制电路板图进行敷铜和补泪滴处理。 四.报告内容要求1.电路设计任务与要求；2.简述电路工作原理；3.画出电路原理图及、PCB图及元件报表； 五.思考题1.试述PCB图的设计流程。在设计电路原理图和PCB设计时需注意的哪些问题和细节？2.电路的元件自动布局要做那些准备工作？执行自动布局的命令有那些？元件自动布局有那些局限性？3.电路的自动布线要做那些准备工作？执行自动布线的命令有那些？自动布线有那些局限性？若需局部手动布线,应如何操作?4.简述敷铜的意义，在PCB图中如何放置敷铜？六．心得体会。
