《电子线路设计参考》PPT课件 144页

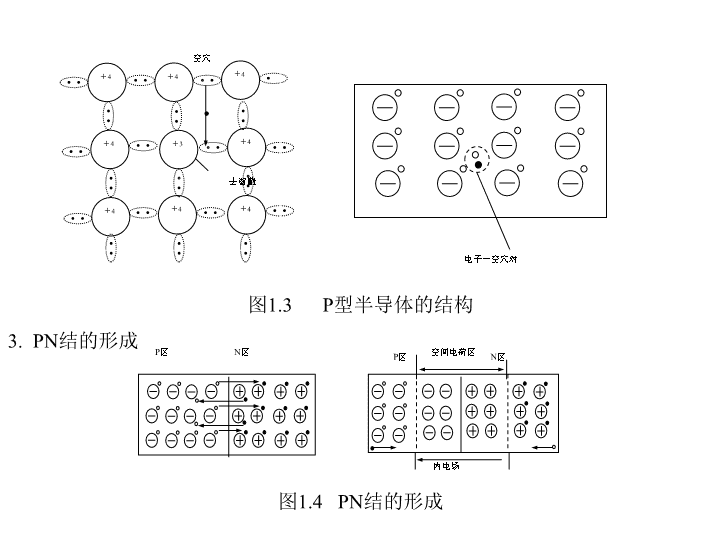

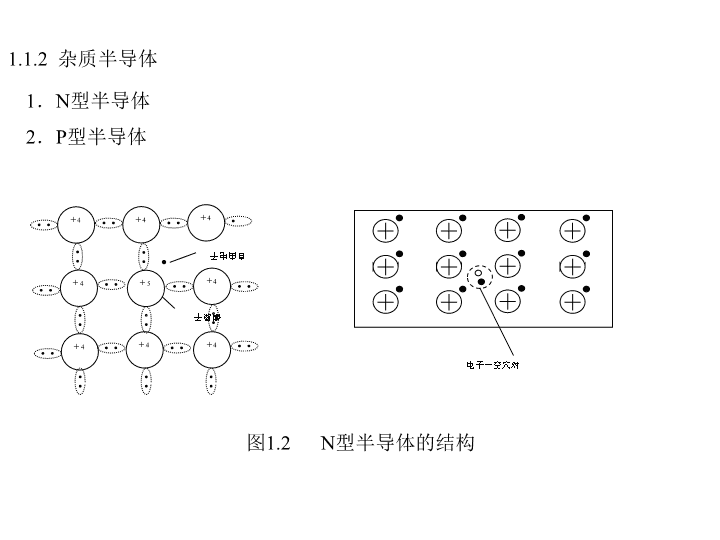

本章重点内容lPN结及其单向导电特性l半导体二极管的伏安特性曲线l二极管在实际中的应用1.1PN结1.1.1本征半导体空穴自由电子abc＋4＋4＋4＋4＋4＋4＋4＋4＋4共价键的两个价电子价电子＋4（a）硅和锗原子的简化结构模型(b)晶体的共价键结构及电子空穴对的产生图1.1硅、锗原子结构模型及共价键结构示意图第1章半导体二极管及其应用电路 1.1.2杂质半导体1．N型半导体2．P型半导体磷原子自由电子＋4＋4＋4＋4＋5＋4＋4＋4＋4电子一空穴对图1.2N型半导体的结构 空穴硼原子＋4＋4＋4＋4＋3＋4＋4＋4＋4电子一空穴对图1.3P型半导体的结构3.PN结的形成内电场P区N区P区N区空间电荷区图1.4PN结的形成 4．PN结的单向导电特性(1)PN结的正向导通特性R外电场内电场IR空穴(多数)电子(多数)NP变薄NP变厚IR≈0R外电场内电场电子(少数)空穴(少数)(a)正向偏置（b）反向偏置图1.5PN结的导电特性(2)PN结的反向截止特性1.2半导体二极管1.2.1半导体二极管的结构及其在电路中的符号 －外壳(阴极)(阳极)PN阳极引线阴极引线VD－＋(阴极)（a）结构（b）电路符号（c）实物外形图1.6二极管结构、符号及外形uv/V015105（μA）iv/mAABB′A′-5IR0.20.40.60.8C′D′DC-30-U（BR）硅锗图1.7二极管伏安特性曲线1.2.2半导体二极管的伏安特性 1．正向特性2．反向特性3．反向击穿特性4．温度对特性的影响1.2.3半导体二极管的主要参数1．最大整流电流IF2．最大反向工作电压URM3．反向饱和电流IR4．二极管的直流电阻R5．最高工作频率fM1.2.4半导体二极管的命名及分类1．半导体二极管的命名方法 用数字表示电极数目用字母表示材料和极性用字母表示类型用数字表示序号用数字表示规格图1.8半导体器件的型号组成2．半导体二极管的分类1.2.5二极管的判别及使用注意事项1．二极管的判别（用万用表进行检测）（1）二极管正、负极性及好坏的判断（2）二极管好坏的判别（3）硅二极管和锗二极管的判断（4）普通二极管和稳压管的判别 2．二极管使用注意事项*1.3几种常用的特殊二极管1.3.1稳压二极管1．稳压二极管的工作特性(a)伏安特性（b）符号图1.9稳压二极管的特性曲线和符号0IA（Izmin）IZIA（Izmax）I／mAΔUZU／VBAUZΔIZUBUAVD 2.稳压管的主要参数1.3.2发光二极管1．普通发光二极管2．红外线发光二极管3．激光二极管1.1.3光电二极管1.3.4变容二极管(a)压控特性曲线(b)电路符号图1.12变容二极管的压控特性曲线和电路符号80604020CJ/pF2468101214U/V0VD 1.4半导体二极管的应用1.4.1整流1.4.2钳位1.4.3限幅VDU(+)FA图1.13二极管钳位电路（a）限幅电路（b）波形图1.14二极管限幅电路及波形RVD1+uo－+ui－－Us2++Us1－VD2uo/V10t-10uo/V+5-5t00 4.电路中的元件保护SVDeLLREi图1.15二极管保护电路 本章重点内容l晶体三极管的放大原理、输入特性曲线、输出特性曲线l基本放大电路的工作原理及放大电路的三种基本偏置方式l利用估算法求静态工作点l微变等效电路及其分析方法l三种基本放大电路的性能、特点2.1半导体三极管2.1.1三极管的结构及分类1．三极管的内部结构及其在电路中的符号第2章半导体三极管及其放大电路 (a)NPN(b)PNP图2.1三极管的结构示意图及其在电路中的符号基极bbceceb集电区发射区发射结集电结基极bccbeeb基区发射极e集电极cNPN发射极e集电极cPNP2．三极管的分类2.1.2三极管的放大作用1．三极管放大时必须的内部条件 2．三极管放大时必须的外部条件3．三极管内部载流子的传输过程图2.2三极管内部载流子的运动情况－+－+RCcbeICIEIBVCcVBBRBICBOICNIBNNPN（3）电子被集电区收集的过程（1）发射区向基区发射电子的过程（2）电子在基区的扩散和复合过程 4．三极管电流放大作用的进一步理解表2.1IB、IC、IE的实验数据IB/mA-0.00400.010.020.030.040.05IC/mA0.0040.011.091.983.074.065.05IE/mA00.011.102.003.104.105.102.1.3三极管的特性曲线1．输入特性曲线uBE/v0.2uCE/v（a）（b）uCE≥1VuCE=00.80.60.4iB/μA1008060402025℃饱和区放大区100μA80μA60μA40μA20μAiB=0μA108642ic/mA4321截止区图2.3三极管的特性曲线 2．输出特性曲线(1)放大区(2)饱和区(3)截止区2.1.4三极管正常工作时的主要特点1．三极管工作于放大状态的条件及特点2．三极管工作于饱和状态的条件及特点3．三极管工作于截止状态时的条件及特点＊2.1.5特殊晶体管简介1．光电三极管 （a）等效电路（b）电路符号（c）LED+光电三极管（d）LED+光电池图2.4光电三极管的等效电路与电路符号图2.5光电耦合器电路符号ce(－)(+)cbeILIC2．光电耦合器3．晶闸管（1）单向晶闸管A.内部结构 B.工作原理KAGχχχGAKGAK（a）(b)(c)图2.6单向晶闸管外形及电路符号(a)内部结构示意图(b)分解图（c）等效电路图2.7晶闸管内部结构及其等效电路gakP1N1P2N2IGgkN1P2N2aP1N1P2kVGGIARGV2V1IC1RAIC2VAAga A.判定晶闸管的电极B.检测量晶闸管的导通情况（2）双向晶闸管①双向晶闸管的结构(a)(b)图2.8双向晶闸管外形及电路符号GT1T2T1T2GTUC336②双向晶闸管的测量 2.1.6三极管的主要参数1．电流放大系数2．反向饱和电流ICBO3．穿透电流ICEO4．集电极最大允许电流ICM5．集电极、发射极间的击穿电压UCEO6．集电极最大耗散功率PCM。2.1.7三极管的检测与代换1．国产三极管的命名方法简介2．三极管三个电极（管脚）的估测 (a)(b)(c)图2.10三极管引脚识别示意图BCEEBCEBCBECC13973．南韩、日本三极管介绍。4．彩电和彩显行输出管简介5．三极管好坏的判别6．三极管的代换原则 2.2三极管基本放大电路及其分析方法2.2.1放大的基本概念2.2.2三极管在实际应用中的三种放大电路形式2.2.3放大电路的组成1.基本放大电路的组成原则2.放大电路的组成及各元件的作用2.2.4放大电路的两种状态——静态和动态（a）直流通路（b）交流通路图2.13直流、交流通路ICQ＋VCCV＋UCEQ＿＋UCEQ＿R1R2R′L＋ui＿iiVR1＋uo＿ 2.2.5基本放大电路的工作过程图2.14基本放大电路的工作波形ωtUCEωtωtωtωtωtURCURCiB(e)管压降的波形(d)RC上压降的波形(c)集电极电流波形uCEuceuRCurcICiciCibIB000000000000ωtωtωtωtωtωtωt(b)基极电流波形ui0(a)输入信号电压波形0uoωt(f)输出信号电压波形 2.3.放大电路常用的直流偏置电路2.3.1固定式直流偏置电路2.3.2分压式电流负反馈偏置电路图2.15分压式电流反馈式偏置电路C1Ce+++uoIEI2I1ReR2＋VCCVC2RLR3R1+ui－Rs1．工作点稳定过程（1）由基极电阻R1、R2分压而得到固定的基极电位UB。设图2.15中流过R1、R2的电流分别为I1、I2，则（2）利用发射极电阻Re的电流负反馈作用稳定静态工作点 2．电容Ce的作用2.3.3恒流源偏置电路图2.16镜像恒流源的基本电路IIC1VCCRIC2=I0V2V1 （a）威尔逊恒流源（b）小电流恒流源（c）改变射极电阻比获得不同输出电流的恒流源图2.17改进型恒流源电路V3IB3Re1Re2ReIIC1IBV2V1IIC1IC2V2V1IIC1IC2V2V1IC32.4放大电路的三种基本分析方法2.4.1静态工作点估算法 （1）画出放大电路的直流通路（2）由直流通路列出输入回路和输出回路方程，代入方程，分别求出IBQ、ICQ、UCEQ。++usRs＋VCCVC2C1RLRcRb＋VCC例1估算图2.18所示放大电路的静态工作点，设VCC=12V，Rc=3kΩ，RB=280kΩ，β=50。（a）（b）图2.18 2.4.2放大电路的图解分析法1．用图解法确定静态工作点的步骤：（1）在ic、uce平面坐标上作出晶体管的输出特性曲线。（2）根据直流通路列出放大电路直流输出回路的电压方程式：UCE=VCC－IC·RC（3）根据电压方程式，在输出特性曲线所在坐标平面上作直流负载线。因为两点可决定一条直线，所以分别取（IC=0，UCE=VCC）和（UCE=0，IC=EC/Rc）两点，这两点也就是横轴和纵轴的截距，连接两点，便得到直流负载线。（4）根据直流通路中的输入回路方程求出IBQ。（5）找出IB=IBQ这一条输出特性曲线，该曲线与直流负载线的交点即为Q点（静态工作点），该Q点直观地反映了静态工作点（IBQ、ICQ、UCQ）的三个值。即为所求静态工作点的值。 （a）电路图（b）特性曲线图2.19例2电路图+MQiu=80μA60μA40μA20μA0μAuCE/v6Vic/mA4321+＋VCCVRLRcRbuiuo2．电路参数对静态工作点的影响（1）Rb对Q点的影响（2）Rc对Q点的影响 ic/mAMuCE/vIBQ1IBQIBQ20（a）Rb变化对Q点的影响aQ1Rb1>RbQ2Rb2Rc20MNuCE/vic/mA（b）Rc变化对Q点的影响0VCC1VCCQ2QQ1NuCE/vic/mA（c）VCC变化对Q点的影响图2.20电路参数对Q点的影响 （3）VCC对Q点的影响2.4.3放大电路的微变等效电路分析法1．三极管的微变等效电路(三极管输入端be间和输出端ce间的微变等效电路)（1）三极管输入端（be）间的微变等效电路beic+uce－ib+ube－ciCβib+uce－rbe+ube－ib(a)(b)图2.21三极管的微变等效电路（2）三极管输出端（ce）间的微变等效电路2．放大电路的微变等效电路第一，根据放大电路画出交流通路。用三极管的微变等效电路代替交流通路中的三极管，画出放大电路的微变等效电路。 ++－+uoCeReRb1VC2C1RLRcRb2+ui－Rs（a）放大电路ΒibRb1uo+－ieicibRcRb2RL+us－riui－+RcRbrs－+bcicrbeibuoRLro图2.22放大电路的微变等效电路（b）交流通路（c）微变等效电路 2.5放大电路的动态性能指标及分析2.5.1放大电路的动态性能指标1．放大倍数2．输入电阻riii+io－riro放大电路uoRL+us－rs－++u`o－rouiri图2.23放大电路的方框图 3．输出电阻ro2.5.2放大电路性能指标估算的方法、步骤1.在放大电路静态分析的基础上，根据静态工作点的数值及相关公式，求出rbe。2.画出放大电路的微变等效电路。3.根据微变等效电路及Au、ri、ro的定义式，分别求出Au、ri、ro。2.5.3共射放大电路基本动态参数的估算1.电压放大倍数2．源电压放大倍数Aus3．输入电阻ri4.输出电阻ro2.5.4共集电极、共基极放大电路1．共集电极放大电路 ++RL+uo－ReRb+ui+uo－ReC2C1rs－+us－＋VCCVRLRb+uirs－+us－V(a)典型电路(b)交流通路图2.25共集电极电路（1）静态工作点的估算（2）动态分析2．共基极电路 ri+us－rsiiuoRe－+ieui－+RbbcicβibrbeibRL图2.26共集电极放大电路的微变等效电路r`iCB+++++us－－CEBCBE+uo－Cb2Rb2RLRb+uo－ReCb1＋VCCVRLRcRb1uirs+uirs－+us－V(a)电路图(b)交流通路图2.27共基放大电路（1）静态分析 （2）动态分析Bβibroicri+us－Rsiiuo－+ibui－+ReECrbeieRL图2.28共基极微变等效电路r`i①电压放大倍数Au②输入电阻ri③输出电阻ro2.6三种基本放大电路的比较*2.7多级放大电路 2.7.1多级放大电路的组成图2.29多级放大电路的结构框图2.7.2多级放大电路的耦合方式（1）保证信号在级与级之间能够顺利地传输；（2）耦合后，多级放大电路的性能必须满足实际的要求。为了满耦合后，各级电路仍具有合适的静态工作点2.7.3阻容耦合 +Ce2++++－+uoRe1Re2－+＋VCCC1RLCe1Rb12V1C2Rc1Rb11Rb22V2C3Rc2Rb21ui图2.30两级阻容耦合放大电路（1）优点：因电容具有“隔直”作用，所以各级电路的静态工作点相互独立，互不影响。这给放大电路的分析、设计和调试带来了很大的方便。此外，还具有体积小、重量轻等优点。（2）缺点：因电容对交流信号具有一定的容抗，在信号传输过程中，会受到一定的衰减。尤其对于变化缓慢的信号容抗很大，不便于传输。此外，在集成电路中，制造大容量的电容很困难，所以这种耦合方式下的多级放大电路不便于集成2.7.4直接耦合 －+V2V1＋VCCRbReRc2Rc1+ui－uo图2.31直接耦合放大电路1．优点：既可以放大交流信号，也可以放大变化非常缓慢（直流）的信号；电路简单，便于集成，所以集成电路中多采用这种耦合方式。2．缺点：存在着各级静态工作点相互牵制和零点漂移这两个问题。（第5章将讨论零点漂移问题。2.7.5变压器耦合（1）优点：因变压器不能传输直流信号，只能传输交流信号和进行阻抗变换，所以，各级电路的静态工作点相互独立，互不影响。改变变压器的匝数比，容易实现阻抗变换，因而容易获得较大的输出功率。（2）缺点：变压器体积大而重，不便于集成。同时频率特性差，也不能传送直流和变化非常缓慢的信号。 +C2++RLT2T1CeC1Rb12Rb22Rb21Rb11＋VCC+uo－+ui－Re2Re1V2V1图2.32变压器耦合放大电路2.7.6组合放大电路1．共发－共基组合放大电路－R`LV2V1RLRbuo－++us－－+uirsR`LV2V1RLRbuo+us－－+uirs图2.33共发－共基组合放大器的交流通路图2.34共集－共发组合放大器的交流通路 2．共集-共发组合放大电路（1）电压放大倍数（2）输入电阻（3）输出电阻思考题1、基本放大电路由哪些必不可少的部分组成？各元件有什么作用？2、试画出PNP型三极管的基本放大电路，并注明电源的实际极性，以及各电极实际电流方向。3、三极管具有放大作用的内部条件和外部条件各是什么？4、为什么说三极管放大作用的本质是电流控制作用？如何用三极管的电流分配关系来说明它的控制作用？5、试在特性曲线上指出三极管的三个工作区：放大区、截止区、饱和区。6、三极管发射极与集电极对调使用时，放大作用将如何？7、在哪些情况下，工作点沿直流负载线移动？在哪些情况下，工作点沿交流负载线移动？实际上工作点有没有可能到达交流负载线的上顶端和下顶端？为什么？试分析电流负反馈偏置电路中，射极电阻Re和它的并联电容Ce的作用原理。 本章重点:l结型、绝缘栅型场效应管的工作原理、输出特性、转移特性及主要参数l共源、共漏极放大电路的工作原理场效应管的偏置方式及静态工作点的求法3.1概述3.1.1场效应管的特点3.1.2场效应管的分类3.1.3场效应管与晶体三极管的比较3.2场效应管3.2.1结型场效应管1结构第3章场效应管及其放大电路 栅极GN＋N－P－P+栅极GS源极S源极D漏极D漏极N型沟道P型沟道DSGSDG（c）N沟道（a）N型沟道（b）P型沟道（d）P沟道图3.1结型场效应管的结构示意图和符号2.结型场效应管的工作原理P＋P+SD耗尽层NGP＋P+SD耗尽层NVDD（a）uGS=0,uDS=0时的情况（b）uGS=0,uDS<|VP|时的情况 耗尽层GP＋P+SDNP＋iD趋于饱和iD饱和VDD耗尽层GP＋P+SDNP＋A（c）uGS=0,uDS=|VP|时的情况（d）uGS=0,uDS>|VP|时的情况图3.2改变uDS时结型场效应导电沟道的变化iD/mAuDS/VU(BR)DS|VP|0IDSSGP＋P+SDN耗尽层耗尽层VDD（a）UGs=0时（b）uGS≤VP时沟道被夹断图3.3 3.结型场效应管的特性曲线（1）转移特性图3.4N沟道结型场效应管的转移特性曲线uGS/ViD/mAIDSSUGS（off）－4－3－2－10－54321UDS=12V（2）输出特性uDS/V夹断区恒流区(放大区)uGS=0V24681012141618可变电阻区-4V-3V-2ViD/mA543210-1V击穿区图3.5N沟道结型场效应管输出特性曲线 ①可变电阻区：当漏源电压uDS很小时，场效应管工作于该区。此时，导电沟道畅通，场效应管的漏源之间相当于一个电阻一。在栅、源电压uGS一定时，沟道电阻也一定，iD随uGS增大而线性增大。但当栅源电压变化时，特性曲线的斜率也随之发生变化。可以看出，栅源电压uDS无关，我们称这个区域为恒流区，也称为放大区。在恒流区，iD主要由栅源电压uGS决定。②恒流区：随着uDS增大到一定程度，iD的增加变慢，以后iD基本恒定，而与漏源电压uDS无关，我们称这个区域为恒流区，也称为放大区。在恒流区，iD主要由栅源电压uGS决定。③击穿区：如果继续增大uDS到一定值后，漏、源极之间会发生击穿，漏极电流iD急剧上升，若不加以限制，管子就会损坏。④夹断区：当uGS负值增加到夹断电压uGS（off）后，iD≈0，场效应管截止。3.2.2绝缘栅型场效应管1.增强型绝缘栅场效应管的结构及工作原理(1)结构及符号 g衬底引线dgsSiO2P型硅衬底NNdsdsg（a）N沟道结构图（b）N沟道符号图（c）P沟道符号图3.6增强型MOS管结构及符号图(2)工作原理siDUDDUGGdgP型硅衬底NN图3.7N沟道增强型MOS管工作原理(3)特性曲线 246843210iD/mAuGS/VUGS(th)=3VuDS=10V246810121416186V3V5VuDS/ViD/mA543210图3.8N沟道增强型场效应管特性曲线(a)转移特性（b）输出特性3.2.3耗尽型绝缘栅场效应管的结构及工作原理衬底引线dgsP型硅衬底NNdsgdsg（a）N沟道结构图(b)N沟道符号(c)P沟道符号图3.9耗尽型MOS管结构及符号图 uDS/V246810121416-5-4-3-2-10-3V1V－1V－2ViD/mA1210864200VuGS＝2VUGS(off)IDSS12108642uGS/ViD/mAuDS=常数（a）转移特性（b）输出特性图3.10N沟道耗尽型场效应管特性曲线3.3场效应管的主要参数1、夹断电压UGS(off)：实质上是使iD＝0时所需的uGS值。2、饱和漏电流IDSS在uGS＝0的情况下，当uDS>|VP|时的漏极电流称为饱和漏电流，通常令uDS=10V，uGS＝0V时测出的iD就是IDSS。3低频互导（跨导）gm4最大耗散功率PDM 3.4场效应管的检测及使用注意事项3.4.1场效应管的检测1．管脚的判别2．质量判定3.4.2场效应管使用注意事项1、MOS管栅、源极之间的电阻很高，使得栅极的感应电荷不易泄放，因极间电容很小，帮会造成电压过高使绝缘层击穿。因此，保存MOS管应使三个电极短接，避免栅极悬空。焊接时，电烙铁的外壳应良好地接地，或烧热电烙铁后切断电源再焊。2、有些场效应晶体管将衬底引出，故有4个管脚，这种管子漏极与源极可互换使用。但有些场效应晶体管在内部已将衬底与源极接在一起，只引出3个电极，这种管子的漏极与源极不能互换。3、使用场效应管时各极必须加正确的工作电压。4、在使用场效应管时，要注意漏、源电压、漏源电流及耗散功率等，不要超过规定的最大允许值。 3.5场效应管放大电路3.5.1场效应管的直流偏置电路及静态分析1．直流偏置电路（1）自偏压电路+++－V3DJ2Cb10.01μFCb20.01μC10μR2kSRg310MRg247kRg12MRd30k+VDD+15VuoG+－DuiV3DJ2Cb10.01μCb20.01μC10μR2kSRg10MRd30k+VDD+15V+－uoG+－Dui（a）自偏压电路(b)分压式自偏压电路图3.11场效应管的偏压电路（2）分压式自偏压电路 2．静态工作点的确定（1）在输出特性上作直流负载线（2）作负载转移特性（3）作源极负载线（4）确定静态工作点Q（5）转移特性和输出特性上求出Q点所对应的电压电流值：uGS＝－0.7V，iD＝0.37mA，uDS＝9V。*3.5.2场效应管放大器的微变等效电路分析法1．场效应管的等效电路－iDiD+gmugsrD－+rgs+－uDSG+－DSuGSugsuds(a)场效应管在共源接法时的双口网络（b）低频等效电路图3.12场效应管微变等效电路 2、应用微变等效电路法分析场效应管放大电路++－Rg2Rg1Rg3RDiD－+gmugsrD+rgsuiu0Rg2Rg3Rg1CRSSRD+VDD+－uoG+－DSui(a)电路图（b）微变等效电路图3.13共源极电路及其微变等效电路（1）大倍数电压放2入电阻3输出电阻3．三种基本放大电路的性能比较 思考题1、考虑P沟道结型场效应管对电源极性的要求，试画出由这种类型管子组成的共源放大电路。2、增强型MOS管能否使用自给栅偏压偏置电路来设置静态工作点？3、试画出自给栅偏压共源放大电路的微变等效电路，并写出Au、ri、ro的表达式。4、试在具有四象限的直角坐标上分别画出各种类型场效应管（包括N沟道、P沟道MOS增强型和耗尽型，JFETP沟道、N沟道耗尽型）的转移特性示意图，并标明各自的开启电压或夹断电压。5、增强型场效应管能否用自偏压的方法来设置静态工作点，试说明理由。思考题与练习题 本章重点:l反馈极性、类型的判断l负反馈对电路性能的影响l深度负反馈电路的估算4.1反馈的定义及概念++++C2RLRLUBEReUiC2C1＋VCCVRbUoUiUREReC1UoIeI1Rb2＋VCCVRLRcRb1(a)射极输出器(b)静态工作点稳定电路图4.1两种放大电路中的反馈第4章负反馈放大电路 4.2负反馈放大电路的基本关系式Xi+净输入X′i输出量Xf反馈网络F基本放大电路A输入量X0图4.2反馈放大电路方框图4.3反馈的分类与判别4.3.1反馈的分类4.3.2正反馈与负反馈的判别 ++C2+++VCCRc2+－－IfV2Re2U1Re1Rb2R1V1Rc1IiIdRbC1C2UO++++U1ReRb2V+VCCRcRbC1UO(a)(b)－－∞＋A+If－Uo－+UiRfR2R1－∞＋A+Vo2UiUiRRLR2IdIi+RfR1(c)(d)图4.3反馈极性的判别 4.3.3交流反馈与直流反馈的判别CfUiR2RfR1－∞＋A+++++U1ReRb2V+VCCRcRb1C1C2UOCe(a)(b)图4.4交流反馈与直流反馈4.3.4电压反馈与电流反馈的判别 C2C1++CfRbU1V+VCCRcUOR1－∞＋A+UiUfUOIfI0R(a)电流反馈(b)电压反馈图4.5电压反馈与电流反馈4.3.5串联反馈与并联反馈的判别4.4负反馈的四种组态4.4.1电压串联负反馈及其判别 Ce+C1+C2+C3+RfUoRe1Re2＋VCCV1RC1Rb1Rb22V2RCRb21Ui(a)电路图UdUO(b)方框图Rs－+Rf－Uf+－U`i－Ui+－++基本放大电路Re1UiRLUfRfR1UO+∞－A+(c)由集成运放组成的电压串联负反馈电路图4.6电压串联负反馈放大电路 4.4.2电流串联负反馈及其判别Ce+C+Io+Ube321+UoReIC＋VCCRfRb1VRCRb2UfUi(a)电路图+Uo－R`L43IoICRs21UfFr+Rf－+－－u`i－ui+－++基本放大电路UOII`oIoUiRLUdUfR+∞－A+(c)由集成运放组成的电流串联负反馈电路(b)方框图图4.7电流串联负反馈放大电路 4.4.3电压并联负反馈及其判别+CeC2Rc+12－++VCCIb-girlIfU1C1Ii43+UsRsRLReVRf+(a)电路图UORiIiIdIfRfUiRL+∞A－+(b)由集成运放组成的电压并联负反馈电路图4.8电压并联负反馈放大电路4.4.4电流并联负反馈及其判别 +Ib1C1If+C2+IiUe2Ie2Ic2RfRe1－Rs+V2V1＋VCCUe2Re2RC2RC1+uiuoa电路图Re2+Uo－FrI0Ie2IiIb1IfRf反馈网络Rs－ui+－+基本放大电路Rc2I`o=-IC2Ie2≈Ic2UfRIoRLUORiIiIdIfRfUi+∞A－+（b）方框图(c)由集成运放组成的电流并联负反馈电路图4.9电流并联负反馈放大电路 4.5负反馈对放大电路性能的影响4.5.1提高放大倍数的稳定性4.5.2减小非线性失真和抑制噪声及干扰XoXi大小ωtωtAωtX′i小大ωt小大ωtXOXiAF(a)无反馈(b)有负反馈图4.10负反馈减小非线性失真4.5.3扩展通频带4.5.4负反馈对输入电阻的影响1．使用串联负反馈可提高放大电路的输入电阻 RLRLrirfi+U`i－Ii+Ui－+Uf－+Uo－Auri或AfFu或FrRsI`irfi+Ui－+Ui－IfIoriIi+Uo－Auri或AfFu或Fr4.11串联负反馈方框图4.12并联负反馈方框图2．使用并联负反馈可减小放大电路的输入电阻4.5.5负反馈对放大电路输出电阻的影响Io1．使用电压负反馈可减小放大电路的输出电阻 rof+Ui－X`iXf－+XiroAX`iF图4.13电压负反馈方框图2．使用电流负反馈可提高放大电路的输出电阻Io+Ui－X`iAX`irofXf－+XiroF图4.14电流负反馈方框图 综上所述：（1）放大电路若引入的是串联负反馈，则可以提高放大电路的输入电阻，若引入的是并联负反馈则使输入电阻降低。其提高或降低的程度取决于反馈深度（1＋AF）。（2）放大电路若引入的是电压负反馈，则可减小放大电路的输出电阻，若引入的是电流负反馈则使输出电阻增加，其减小或增加的程度取决于反馈深度（1＋AF）。以上分析了放大电路引入负反馈后对性能的改善及影响。为了改善放大电路的某些性能应如何引入负反馈呢？一般是：（1）要稳定直流量（静态工作点），应该引入直流负反馈。（2）要改善交流性能，应引入交流负反馈。（3）要稳定输出电压，应引入电压负反馈；要稳定输出电流，应引入电流负反馈。（4）要提高输入电阻，应引入串联负反馈；要减小输入电阻，应引入并联负反馈。性能的改善或改变都与反馈深度（1＋AF）有关，且都是以牺牲放大倍数为代价。 4.6深度负反馈放大电路的分析4.6.1深度负反馈的特点4.6.2深度负反馈的估算50μ6.2k+30μ+－++Uf－50μRf10k30μ2.7kRc24.7k24k30μ75k50μ4.3k75k+VCC15VV2Re110036kV1Rc1IdUoRL2k－+VCC15V+Ic+Uf－IbCe2kRe500Rc4k+Ui－Rb233kRb112kVβ＝50C1C2UO+++++++(a)(b)图4.15（a）电压串联负反馈电路的计算（b）电流串联负反馈电路的计算 本章重点:l直接耦合放大电路及存在的主要问题l典型差分放大电路的工作原理l理想运放及“虚短”、“虚断”、“虚地”的基本概念l运放的两种工作状态及特点l运放的分析计算及在实际中的应用5.1直接耦合放大电路中存在的主要问题5.1.1前后级之间的直流工作状态互相影响5.1.2零点漂移5.1.3减小零点漂的办法（1）1选用高质量的硅管2利用二极管或热敏元件补偿第5章集成运算放大器 Rb2Rb1ReRcVVD+VCCRbt°+ui－ReRcV+VCC图5-2二极管补偿电路图5-3利用热敏电阻Rt补偿温漂的电路（1）3采用差分式放大电路5.2差分放大电路5.2.1基本差分放大电路 uouo1uo2ui2ui1V1V2Rc2Rb2Rc1Rb1+VCC图5.4基本差分放大电路5.2.2静态分析5.2.3信号放大原理及电压放大倍数1．共模信号输入 +VCCUi2ui2+uic_+uic_ui1Rs2Rs1uo＋－V1V2Rc2Rb2Rc1Rb1图5.5共模信号作用于差分电路2．差模信号输入+VCC-ui2++ui1_+uic_Rs2Rs1uo＋－V1V2RcRbRcRb图5.6任意信号输入方式下的差分电路任意分放大器 3．任意信号输入5.2.4差分放大器的其它指标1．共模抑制比2．差模输入电阻3．差模输出电阻4．共模输出电阻5.3常见的几种改进型差分电路5.3.1长尾式差分放大电路1．电路中接入Re后对输入差模信号的放大作用完全无影响。+_ReuoV1V2Rc2Rc1+VCC图5.7长尾式差分电路 Δui2=Δui1Δui1－+－+RsRs－+AuodV1V2Rc图5.8对差模输入信号的等效电路2．Re对共模输入信号的放大有抑制作用Δuoc2Δuoc12Re2ReΔui2＝Δui1Rc＋VCCΔui1－+－+RsRs－+V1V2Rc图5.9对共模输入信号的等效电路Δuoc 5.3.2带恒流源的差分电路1.恒流源特性0UIΔI＝0ΔUU图5.10恒流源的电流、电压特性2.恒流源差分放大电路＋VCC+_+VC－VEEuoV1V2Rc2Rc1图5.11带恒流源的差分电路 3.差分放大电路四种接法的比较5.4集成运算放大器5.4.1集成运算放大器的分类1．通用型集成运算放大器2．专用型集成运算放大器（1）低功耗或微功耗集成运算放大器：电源电压±15V时，功耗小于6mW或μW级。（2）高速集成运算放大器。（3）宽带集成运算放大器：一般带宽应大于10MHZ。（4）高精度集成运算放大器：特点是高增益、高共模抑制比、低偏流、低温漂、低噪声等。（5）高电压集成运算放大器：正常输出电压Uo大于±22V。（6）功率型集成运算放大器。（7）高输入阻抗集成运算放大器。（8）电流型集成运算放大器。（9）跨导型集成运算放大器。（10）程控型集成运算放大器。（11）低噪声型集成运算放大器。（12）集成电压跟随器。5.4.2集成运算放大器的组成 1．组成图5.12集成运算放大器内部电路组成框图1输入级2中间级3输出级4偏置电路2．典型通用集成运算放大器F007内电路简介（1）F007的内电路3．集成运算放大器的识读 4．集成运算放大器在电路中的符号5.4.3集成运算放大器的传输特性1．传输特性A′－U(sat)+U(sat)A0uidu0B线性区－U(sat)+U(sat)B′0uidu0线性区(a)实际运放的传输特性(b)理想运放的传输特性图5.15集成运放的传输特性2．线性区的特点uORfR2R1ui2ui1∞A－＋＋图5.16集成运放线性工作 3．非线性区（饱和区）的特点uORfR2R1ui1∞A－＋＋uORfR2R1ui2ui1∞A－＋＋(a)虚断、虚短(b)虚断、虚地图5.17集成运放工作在线性区时的等效电路∞A－＋＋uORfR2R1∞A－＋＋图5.18集成运放工作在非线性区时的两种情况 5.5理想集成运算放大器与实际集成运算放大器5.5.1理想运算放大器及其性能指标5.5.2理想运放与实际运放5.5.3集成运放的三种基本输入形式1．反相输入ifii+ui－uORfR1∞A－＋＋图5.19反相放大组态2．同相输入ifuiiiuORfR1∞A－＋＋图5.20运放同相输入uiuO∞A－＋＋图5.21同相跟随器 3．差模输入ui1+ui2－uiR4uOR2R3R1∞－＋＋图5.22差动放大组态5.6集成运算放大器在实际中的应用5.6.1集成运放在信号运算方面的应用1．加法运算电路ui3ui2ui1R3I3R2I2R1I1R4I＋IFuORF∞A－＋＋图5.23反相加法运算电路I－ 2．减法运算电路1电路组成2电路分析及减法运算条件RFui2ui1R3uOR2R1∞A－＋＋图5.24差动输入式减法运算电路3．微分电路0uiiRtt0uORuORiCui∞A－＋＋(a)(b)图5.25微分运算电路 4．积分运算电路AR0uitt0uORuOiRui∞A－＋＋（a）（b）图5.26积分运算电路5.6.2集成运放在信号处理方面的应用1．立体声消音电路2．高档音响设备中的十五段优质均衡器 uRiR`51kR`410kC`210nR`23.3kR`P110kC`115nR`156kC`31μR`310kC31μC210nRP2100kR51kR410kR310kR23.3kRP110kR156kuROuLOuLi∞A1－＋∞A2－＋图5.27立体声消音电路 C`1C1C`1R7100kR`5240kR`32.1kR`5240kR`425kR`32.1kR1100k∞A1－＋∞A3－－＋C1R6100kR5240kR32.1kR425kR32.1k∞A21－(以下电路同上，仅C1、C2值不同，电路从略）图5.28十五段优质均衡器 (2)当R4的滑动触头移到最左边时，其电路如图5.30（a）所示。t10|Auf|图5.29R4居中平直放大幅频特性C1C2R6R5R3R5R4R3∞A21－＋(db)Au020lgAuf0-15db1ffo（a）电路图（b）幅频特性图5.30R4的滑动触头移到最左边（3）当R4的滑动头移到最右边时，其电路如图5.31（a）所示 1C1C2R6R5R3R5R4R3∞A21－＋(db)Au020lgAuf015dbffo（a）电路图（b）幅频特性图5.31R4的滑动触头移到最右边3．实时监控报警器HuiURVVDR3R2R1－∞＋A图5.32监控报警器 5.6.3可编程增益放大器uouiAS4AS3AS2AS1R1R2R3R4S4S3S2S1+A－∞＋-15V+5V-15V+15VDG201+15VuouiAS4=100010909009kS4S3S2S1+A－∞＋Y0Y1Y2Y3BABAS1=1AS2=10AS3=100图5.33可编程增益放大器的基本电路图34码控四段转换可编程增益放大器 本章重点内容l产生正弦振荡的条件lLC正弦波振荡电路的工作原理lLC正弦波振荡电路的工作判别l石英晶体振荡电路及其工作原理6.1正弦波振荡电路6.1.1自激式正弦波振荡电路与反馈放大器的异同1.相同点：均引入反馈。2.不同点：（1）自激式正弦波振荡电路用来产生稳定的输出信号；反馈放大电路用来放大信号，工作任务不同。（2）自激式正弦波振荡电路没有外部信号输入；反馈放大电路有待放大的信号输入。（3）正弦波振荡电路中引入的是正反馈；反馈放大电路中一般引入负反馈，以改善性能。（4）正弦波振荡电路的振荡也不同于负反馈放大电路的自激振荡。前者是依靠外部接入的正反馈网络产生振荡；后者是放大电路的附加相移使负反馈变成正反馈而产生振荡第6章信号产生电路 6.1.2自激式振荡电路的组成及产生和稳定振幅的条件1.放大环节：放大电路2.正反馈网络：供给维持振荡的能量，必需满足下列条件：（1）振幅平衡条件：AF≥1（2）相位平衡条件：A＋B＝2nπ（n=1、2、3……..）3.稳幅环节：产生稳定的信号输出，条件；4.选频网络：选出振荡器产生维持振荡所需要的信号频率。6.2LC振荡电路1．电路的组成V(－)CeReRb2(＋)(＋)C1Rb1(＋)CRL(＋)L2L1图6.1变压器反馈式正弦波振荡电路 2．振荡条件（1）相位平衡条件：为满足相位平衡条件，变压器的初、次级之间同名端必须正确连接。如图6.1所示，设某一瞬间基极对地信号电压为正极性“＋”，由于共射电路的倒相作用，集电极的瞬时极性“－”，即A＝180°。电当频率0时：LC回路的谐振阻抗是纯电阻性，由图中L1及L2的同名端可知，反馈信号与输出电压极性相反，即。于是A＋B＝360°，保证了电路的正反馈，满足振荡的相位条件。当频率0时：LC回路的阻抗不是纯电阻性，而是感性或容性阻抗，此时LC回路对信号会产生附加相移，造成，那么A＋B≠360°，不能满足相位平衡条件，电路也不可能产生振荡。由此可见，LC振荡电路只有在0这个频率上，才有可能产生振荡。（2）振幅条件：为了满足振幅平衡条件AF≥1，对晶体管的β值有一定要求，一般只要β值较大，就能满足振幅平衡条件，反馈线圈匝数越多，耦合越强，电路越容易起振。3．电路振荡频率4．电路优缺点（1）易起振，输出电压较大。由于采用变压器耦合，易满足阻抗匹配的要求。（2）调频方便，一般在LC回路中采用接入可变电容器的方法来实现，调频范围较宽，工作频率通常在几兆赫左右。（3）输出波形不理想。由于反馈电压取自电感两端，它对高次谐波的阻抗大，反馈也强，因此在输出波形中含有较多高次谐波成份。6.2.2电感三点式LC振荡器1．电路的组成2．振荡条件分析（1）相位条件：设基极瞬间极性为正，由于放大器的倒相作用，集电极电位为负，则电感的③端为负，②端为公共端，①端为正，各瞬时极性如图6.2所示。反馈电压由①端引至三极管的基极，故为正反馈，满足相位条件。（2）幅度条件：从图6.2可以看出，反馈电压取自电压L2的两端，并通过C1的耦合后加到晶体管的b、e间的，所以改变线圈抽头的位置，即改变L2的大小，就可以调节反馈电压的大小，当满足｜AF｜>1时，电路便可起振。 Rc②①L2(＋)(－)V(－)＋VCCCeReRb2(＋)(＋)Rb1③L2L1CC1C2(－)(＋)图6.2电感三点式LC振荡电路3．振荡频率4．电路的优缺点（1）由于L1和L2之间的耦合很紧，故电路易起振，输出幅度大。（2）调频方便，电容C若采用可变电容器，就能获得较大的频率调节范围。（3）由于反馈电压取自电压L2的两端，它对高次谐波的阻抗大，反馈也强，因此在输出波形中含有较多的高次谐波成份，输出波形不理想。6.2.3电容三点式振荡电路 +RcL2②①C2(＋)(－)V(－)＋VCCCeReRb2(＋)(＋)Rb1③C1CbC2(－)(＋)图6.3电容三点式振荡器1．相位条件2．幅度条件3．振荡频率4．电路的优、缺点（1）容易起振，振荡频率高，可达100MHZ以上。（2）输出波形较好。这是由于C2对高次谐波的阻抗小，反馈电路中的谐波成份少，故振荡波形较好。（3）调节频率不方便。因为C1、C2的大小既与振荡频率有关，也与反馈量有关，改变C1（或C2）时会影响反馈系数，从而影响反馈电压的大小，造成工作性能不稳定。 6.2.4串联改进型电容三点式LC振荡电路+TC3321LC2V＋VCCCeReRb2Rb1C1CbRc图6.4克拉泼振荡电路6.3石英晶体振荡电路6.3.1石英晶体的谐振特性与等效电路 RCLCo(a)符号(b)等效电路图6.5石英晶体的符号和等效电路FPfSf0X感性容性容性图6.6石英晶体的电抗—频率特性 6.3.2石英晶体振荡电路1.并联型石英晶体振荡电路（a）实际电路（b）石英晶体等效后的电路图6.7并联型石英晶体正弦波振荡电路CbVVC2＋VCCReRb2Rb1C1RcRcC2ReC1RCLCo RPVCCV2V1(-)(-)(-)(+)Re2uiRcRb1Rb2＋VCCReRb1C1RcRe1ufuo(-)图6.8串联石英晶体振荡电路2.串联型石英晶体振荡电路*6.4RC正弦波振荡电路6.4.1RC串并联网络的选频特性 (a)R–C串并联电路（b）低频等效电路（c）高频等效电路图6.9RC串并联网络及其高低频等效电路R2C2C1R1____++U1U2__R2C1__++__C2R1__++U1U2U1U26.4.2RC串并联网络的频率特性f/f01U2/U11/310°-90°90°f/f0φ21图6.10RC串并联网络的频率特性 6.4.3桥式振荡电路uoVD2VD1R2RfR1CRCR∞＋－＋A集成运放A；放大网络VD1、VD2：稳定幅度。RC串并联网络正反馈、选频网络图6.11RC枨式正弦波振荡电路6.4.4RC移相式振荡电路RR＋uo－CCCRRf∞＋－＋图6.12RC超前型移相式振荡电路 *6.5非正弦波产生电路6.5.1矩形波产生电路1．工作原理uC－R2UZR1＋R2R2UZR1＋R2uoVDiCiCRfCR5R4R3R2R1∞A－＋＋oo-UZUZffuo（a）电路（b）波形图6.13矩形波发生电路及其波形2．振荡频率及其调节6.5.2三角波发生器 tCuouoR2－UZR1R2UZR1-UZoUZtuo1uCoR5uo1R3R2R1R4VZ∞－＋＋A1∞－＋＋A2(a)电路图(b)波形图图6.14三角波发生器uoRPR5R3R2R1R4VZ∞－＋＋A1∞－＋＋A2图6.15频率可调的三角波发生器 6.5.3锯齿波发生器-UZUZu01u000ttCR5VD∞－＋＋A2uoRPR6R3R2R1R4VZ∞－＋＋A1（a）电路（b）波形图6.16锯齿波发生器 本章重点内容l功率放大电路的特点l互补对称推挽功率放大电路及其工作原理l集成功率放大电路的原理及应用7.1功率放大电路概述7.1.1功率放大电路的特点图7.1放大器方框图1.要求输出足够大的功率2.效率要高3.非线性失真要小4.要考虑功率管的散热和保护问题5.在分析方法上，通常采用图解法第7章功率放大电路 7.1.2功率放大电路的三种工作状态1.甲类放大状态2.甲乙类放大状态3.乙类放大状态iCiCiCiCiCiCICQICQQiB=常数QiB=常数QiB=常数uCEuCEuCE000000ωtωtωt(a)(b)(c)图7.2功放电路的三种工作状态（a）甲类放大（b）甲乙类放大（c）乙类放大 7.2互补对称功率放大电路7.2.1OCL互补对称功率放大电路1.乙类OCL互补对称电路V2V1ic2ic1uououiuiRL+-Vcc2＋VCC1＋VCC1V2V1－+－+uouiRL-VCC1－+(a)基本互补对称电路(b)由NPN管组成的射极输出器(c)由PNP管组成的射极输出器图7.3两射极输出器组成的基本互补对称电路2.乙类OCL互补对称电路主要参数估算（1）输出功率及效率QiC2maxV2导通V1导通ⅡⅠVCCiC2iC2maxiC1maxiC1maxiL-uCE2uCE1iC10VCC-UCES1uotVCCiC1iC2图7.4乙类OCL互补对称电路图解分析 （2）管耗（3）功率管参数的选择3.甲乙类OCL互补对称电路iB1iBIB1-UBE2UBE1Uon2Uon1V2管输入特性V1管输入特性uiuitIB2t图7.5交越失真 uoRLuiIB4UBE4V2UCE4Rc1R2R1V3V1V4-Vcc＋VCC+－uo＋VCC.－+KuiReRcb1b2VD2VD1V3V2V1RL-Vccωtui0ωtiL0a）用二极管提供偏置（b）用UBE倍增电路提供偏置图7.6甲乙类互补对称电路7.2.2OTL互补对称功率放大电路1.基本电路++VCCCclefRLR1R2－+KuiReRcb1b2VD2VD1V3V2V1RLuo图7.7采用一个电源的互补对称电路 2.带自举的OTL电路+RL+RL+RL+RLAclefRLCeclefRLb2C3clefRLC1clefRLb3+VCCCclefRLR1R2KuiReRc3b1VD2VD1V3V2V1RL－+uo图7.8带自举的单电源互补对称电路7.2.3采用复合管的准互补对称功率放大电路1.复合管（a）NPN型（b）PNP型（c）NPN型（d）PNP型图7.9复合管的几种接法iEiCiBBECV2V1BECV2V1V1V2BECCV2V1BE 图7.10准互补对称功放电路+uoRb1VD2VD1Re1V4V2V1+VCCCclefRLRb2uiRe2RV3RL2.复合管组成的准互补对称功放电路7.2.4实际功率放大电路分析1.OTL音频功率放大电路（1）电路组成++++V13DG8V23CG15C43300pC310μC268pC110μR4100R230kR1220kR32.2kR556kR1010kR1410kR91kR633R7150R121R111V33DG12V43AX83C6200μC5100μC70.01μ－+－+R8t°330uouiRL167.11OTL音频功率放大电路 （2）主要技术指标的估算(1)电路组成+-VCC(-24V)RL8+VCC(+24V)2AR210C50.033μRe7220V63DG6V73DG12V83CG7V103DD15V93DD15Re90.5Re100.5C4120pRc8220RF22kR*c4Rc5330Re5150V53DG45V43CG5C3120pC2120pRe41502CP10×2VD1VD2R110kRb262047μC1Re3680V33DG45uiR*b1Rc11.2kV2V13DG45×2uo图7.12高保真OCL功率放大电路(2)主要技术指标的估算7.3集成功率放大电路7.3.1集成功率放大电路分析1.LM386内部电路 VD2VD14地+接旁路电容7同相输入3输出级中间级输入级反相输入2R51508增益设置1IV10V9V8V7V6V5V4V3V2V1R715kR61.35kR415kR315kR250kR150k图7.13LM386内部电路原理图2.LM386的电压放大倍数3.LM386的外形和引脚图图7.14LM386的外形和引脚的排列地输出＋VCC同相输入反相输入增益设定旁路电容LM386增益设定87651234 7.3.2集成功率放大电路的主要性能指标7.3.3集成功率放大电路的应用1.集成OTL电路的应用++ui+VCCC410μC50.1μC1250μC20.05μR110RP10k87651234LM386图7.15LM386外接元件最少的用法+++C310μui+VCCC410μC50.1μC1250μC20.05μR110RP10k87651234LM386图7.16LM386电压增益最大的用法 +++RC10μui+VCCC410μC50.1μC1250μC20.05μR110RP10k87651234LM386图7.17LM386的一般用法2.集成OCL电路的应用++图7.18TDA1521的基本用法静噪输入2+VCC75-VCC680μ680μ0.1μuiuiuo2uo16489318.28.2880.22μ0.22μ20k20k20k20k6806800.22μ0.22μFⅠ－+Ⅱ－+TDA1521 7.4功率管的安全使用和保护7.4.1功放管的二次击穿问题uCEuCEIB>0IB<0S/B曲线BA00iCiC一次击穿二次击穿低电压大电流状态IB=0（a）二次击穿（b）S/B曲线图7.19晶体管的击穿现象7.4.2功放管的散热问题PCM(W)0246810102030405060708090Ta(℃)不加散热片100×100×3（mm3）200×200×3（mm3）图7.203AD11-17功率管的PCM-Ta曲线 7.4.3功放管的保护措施1.过热保护2.过压和过流保护V(BR)CE0iCICMVCE二次击穿临界曲线PCM安全工作区图7.22由ICM、PCM、U（BR）CEO和二次击穿临界曲线限制的安全工作区+++VZ1+DRZ2RZ1VZ3VZ2uouoR1R3AclefRLCeclefRLb2C3clefRLC1clefRLb3+VCCCclefRLR2KuiReRc3b1VD2VD1V3V2V1RL－+图7.23功放管的保护电路 第8章直流稳压电源本章重点内容l整流电路的工作原理及元器件参数的选择l电容滤波电路的工作原理l分立及集成稳压电路的工作原理8.1直流稳压电源的组成直流稳压电源的组成如图8.1所示负载电网电压电源变压器整流电路滤波器稳压电路直流稳压图8.1电源的组成1.电源变压器2.整流电路3.滤波器4.稳压电路 8.2小功率整流与滤波电路8.2.1单相整流电路1.整流电路的主要技术指标2.桥式整流电路的工作原理－+＋UO~220V50Hzuo－+RLVD2VD1Bu2D3D2D1CVD4VD3~220V50Hzuo－+RLVD1~VD4Bu2D3D2D1C U2iD2,iD4iD1,iD3uD1,uD3uD2,uD4ππππ2π2π2π2π3πωt3πωt3πωt3πωtiDuDuou20000图8.3桥式整流电路的波形图3.桥式整流电路的参数计算 8.2.2滤波电路1.电容滤波电路2.电感滤波电路L－+u1－－+VD2VD1u2D3D2D1uo+RLVD4VD3AuA图8.6电感滤波电路3.复合滤波电路RC2C1－－++uDuOLC－－++uDuO LC2C1－－++uDuO（c）LC-Π型滤波电路图8.7常用的复合滤波电路8.3串联型稳压电路8.3.1稳压电路的技术指标1.稳压系数SV2.纹波抑制比Sr3.输出电压的温度系数ST 4.输出电压的温度系数ST5.电流调整率SI8.3.2串联型稳压电路1.电路组成和工作原理UI（不稳定的直流电压）稳定的UO采样电路IO－－++BCVER3R``2R`2R2R1UIUF误差放大器＋UREFUBUO1+－+A基准电压源UREFUO负载图8.8串联型稳压电路 （1）采样电路（2）基准电压和放大电路（3）调整管2.输出电压的调节范围3.调整管的选择（1）集电极最大允许电流ICM（2）集电极和发射极之间的反向击穿电压U（BR）CEO（3）集电极最大允许耗散功率PCM*4.高精度基准电源 0VU`REFUREF=7V0~7VRP10KIDRIR9~40VLM399LM399恒温器4321＋90℃－+U－U+H4321－+U－U+H4321H（a）结构框图（b）电路符号（c）典型应用电路图8.10LM399的结构与应用电路8.3.3三端集成稳压器1.三端集成稳压器的产品分类及特点（1）固定式三端集成稳压器（2）可调式三端集成稳压器 2.三端集成稳压器的工作原理（1）固定式三端集成稳压器①基准电压②启动电路③采样及误差放大电路R16100uouiC15pR12R102.5kR111.9kR15100R145kR95.76kΩVZ3R3576kR23.41kR13.89kR57.8kR713kR81.5kR62.14kR132.23kVZ4VZ2VZ1V12V11V10V13V9V7V8V6V5V3V4V14V2V1R4V15V16a）原理电路 TO-200封装GNDTO-3封装IN123INOUTGND7800OUT23（b）外部引脚图图8.117800型三端集成稳压器的原理电路与外部引脚图④调整与保护电路（2）可调式三端集成稳压器+－+放大+－－317ADJ+R2RIUIUOUREF调整管IADJ1.2V基准电压UOUI(a)结构图 ADJOUTIN132123ADJINOUT317TO-3封装TO-2000封装（b）317M的外部引脚图图8.12可调式三端集成稳压器的结构与外部引脚图*8.4开关型稳压电路8.4.1开关型稳压电路的特点和分类1.开关型稳压电路的特点2.开关型稳压电路的分类 8.4.2串联开关型稳压电路+UI－+UO－开关调整管脉冲调制比较放大基准电压滤波电路采样电路图8.13开关型稳压电路的组成+iEuCLuButUREFuFuAVVDCR2R1RL+UO－+UI－脉宽调制比较放大+＿A－+振荡器基准电压图8.14脉冲调宽式开关型稳压电路原理图 ui-UD0000uAuEuBuOUOU1-UCESTTOn-UOPP+UOPPttttTOff图8.15脉冲调宽式开关型稳压电路的波形图+UI_RLCVDV+UO_PWM电路图8.16串联开关型稳压电路的简化电路 8.4.3并联开关型稳压电路VDLuB+UI_VRLC+UO_（a）基本原理图LRLV+－+UI_VDC+UO_RLV+－+UI_VDLC+UO_图8.17并联开关型稳压电路的基本原理图及其等效电路 （UO-UI）U1uL0TOff00ttuBtTOnUOuO图8.18并联型开关稳压电路的波形分析+UI_VVDLRLC+UO_PWM电路图8.19并联型开关稳压电路的简化图 8.4.4开关型集成稳压器1.L4960的结构与原理2.L4960典型应用电路*8.5三端集成稳压器的应用8.5.1固定式三端集成稳压器的应用1.基本应用电路RLUI12CO0.1μFC130.33μC2200μ+u1－－+＋－Bu2D2LM7800图8.23三端集成稳压器的基本应用电路 2.同时输出正、负电压的电路－Uo2+Uo1VD2VD1~2200μ3RL22RL1－D210.1μ30.33μ210.1μ0.33μLM7900LM7800图8.24同时输出正、负电压的稳压电路3.提高输出电压的电路12+U`O－C130.33μVZ+UZ－+UO－+UI－VDCO0.1μLM7800 IR2R112+U`O－C130.33μ+UO－+UI－CO0.1μLM7800图8.25提高三端集成稳压器输出电压的电路4.组成恒流源电路+5V－IORLIRIZR12C130.33μ+UI－C21μLM7805图8.26组成恒流源电路 5.输出电压可调电路+UO－R3R``2R`2R2R112C130.33μF+UI－CO0.1μLM7800+＿AU`O图8.27输出电压可调的稳压电路8.5.2可调式三端集成稳压器的应用1.可调式三端稳压器的应用CO1μR24.7kC210μVDR122032C110.01μ+VO－+VI－LM317ViVoadjadjVoViLM317123（a）正输出可调稳压电路 adjViVoLM3371231CO1μR24.7kC210μVDR122023C10.01μ+VO－+VI－adjViVoLM317（b）负输出可调稳压电路图8.28可调式三端稳压器的典型应用2.高输出电压稳压电路ADJ132RL100VUoUi>105VVZ30VR252kR1510LM317图8.29高输出电压稳压电路 3.高精度稳压电源UoC21μC10.1μR41kR3120Ω323R1120UiR2360kC31μADJ1LM317ADJ12LM317图8.30具有跟踪预调整功能的高精度稳压电源4.并联法扩大输出电流R41206C21μUoR20.1R10.1R52kR312034237C10.1μUi32ADJ1LM317ADJ12LM317+F007+－图8.31并联扩流的可调式稳压电路 5.可调高精度恒流源UoUiR3210.1μLM317-5~10V0~1.5A11201500.3312UoUi30.1μLM3172LM317(a)电路1(b)电路2图8.32可调高精度恒流源 本章重点内容l晶体管超外差式收音机各部分电路、及整机电路的工作原理l在单元电路学习的基础上，通过对收音机、CASPERTM-5159型多频彩色显示器的电源电路、无级调光台灯电路原理的学习，巩固所学的理论知识，建立模拟电子技术应用的整体概念9.1晶体管超外差式收音机的原理、安装与调试9.1.1无线电广播信号的发射与接收9.1.2晶体管超外差式（AM）收音机的原理电路、各元件的作用1.原理电路2．电路中各元件的作用第9章模拟电子技术在实际中的应用 VCC+C84.7μ++V23DG201(兰)SR227kC7100μLEDΦ3红C1bT4(黑)V13DG201(绿)C6223V43DG201(兰)V33DG201(兰)T2(红)T5(蓝或绿)R9330RL8ΩJΦ25V59013T6(红或黄)VD1N4148C9223V69013R6100R7*1kC10223C11103R430kR5*100kR8200150kR3*RP5kC5103C447μT3(白)R1*82kC2223C3103T1C1a图9.2六管超外差式调幅收音机原理图 输入调谐回路(C1a,T1)混频(V1)中放(T3,T4,V2)检波(C5,R8,V3)功放级(V5,V6)本机振荡(V1,T2,C1b)低放(V4)图9.3六管超外差式调幅收音机原理电路简化框图9.1.3静态时整机直流供电情况+VCC(3V)V3RPR8R1*T1IE5、E6IE4IE3IE2IE1IB4IB5、B6IB1IB3IB2IB2、B3IC3、IB2、B3IC5、C6IC4IC2IC1V6V5V4V2V1T5SR2T4T2R9T6R6R7*R4R5*R3*T3图9.4　　收音机整机静态供电情况示意图 9.1.4整机工作原理简述9.1.5收音机的安装与调试1．收音机的安装2．调整晶体管的静态工作点3．调整中频频率4．整机频率覆盖5．统调9.2CASPERTM-5159型多频彩色显示器的电源电路9.2.1消磁电路的消磁工作过程9.2.2整流滤波电路的工作过程9.2.3整流滤波电路的工作过程 AV220V整流输出消磁电路开关振荡电路脉冲整流滤波电路抗干扰电路整流滤波整流滤波图9.5CASPERTM-5159型多频彩色显示器的电源结构方框图9.1.4开关振荡电路的工作过程T901LBVD910VD909+300VVD901VT901C921C907R905R903R904R917C908R908LN图9.6CASPERTM-5159型多频彩色显示器的开关振荡电路 9.1.5稳压控制电路的工作过程9.1.6高频脉冲整流滤波电路的工作过程9.3家用无级调光台灯电路的工作原理、制作与调试9.3.1电路及其工作原理R3300R151kR420kB1AV2B2VD2VD1KRP470kER2100C0.022V1VD4VD360WH220VS~220V图9.8调光台灯电路原理图9.3.2元器件的选择9.3.3安装与调试
