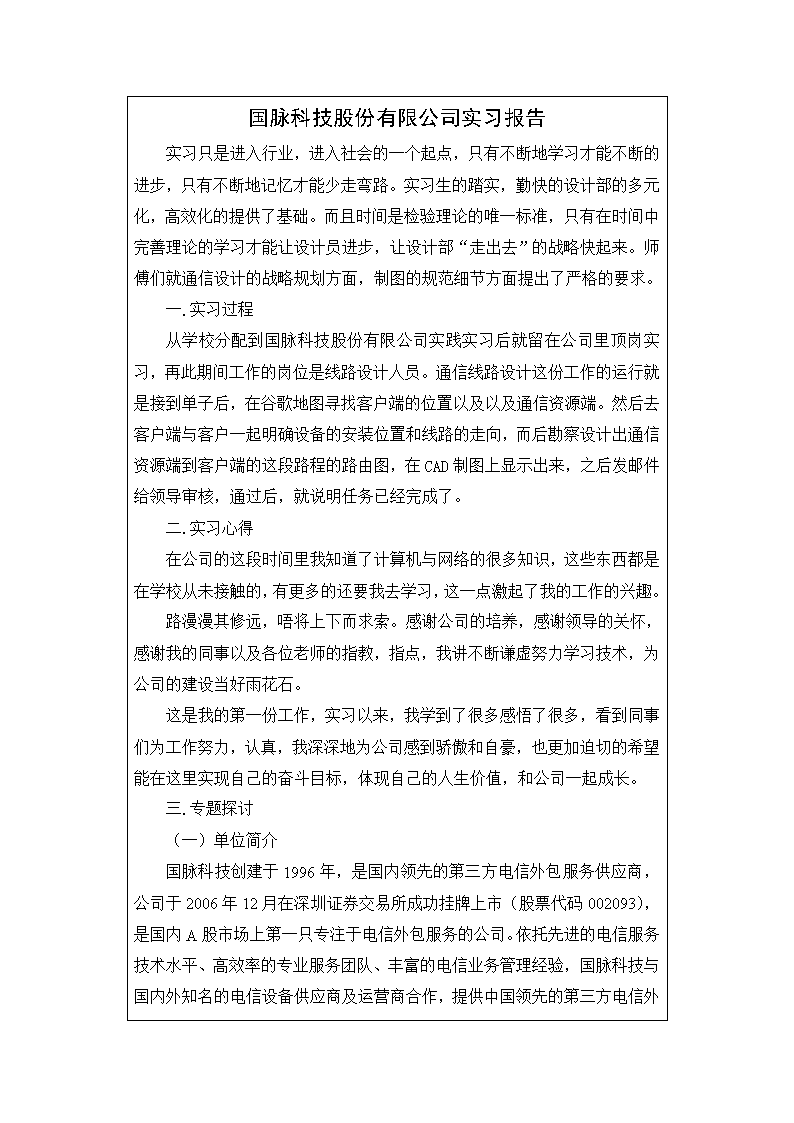

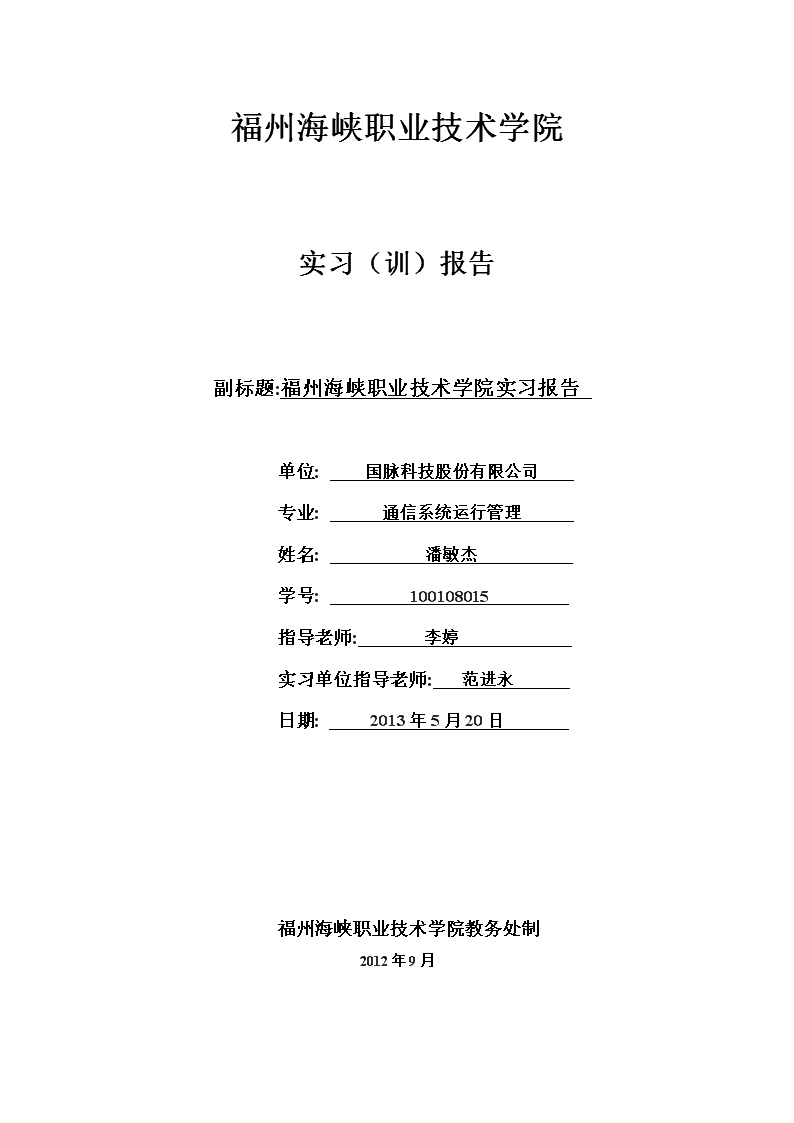

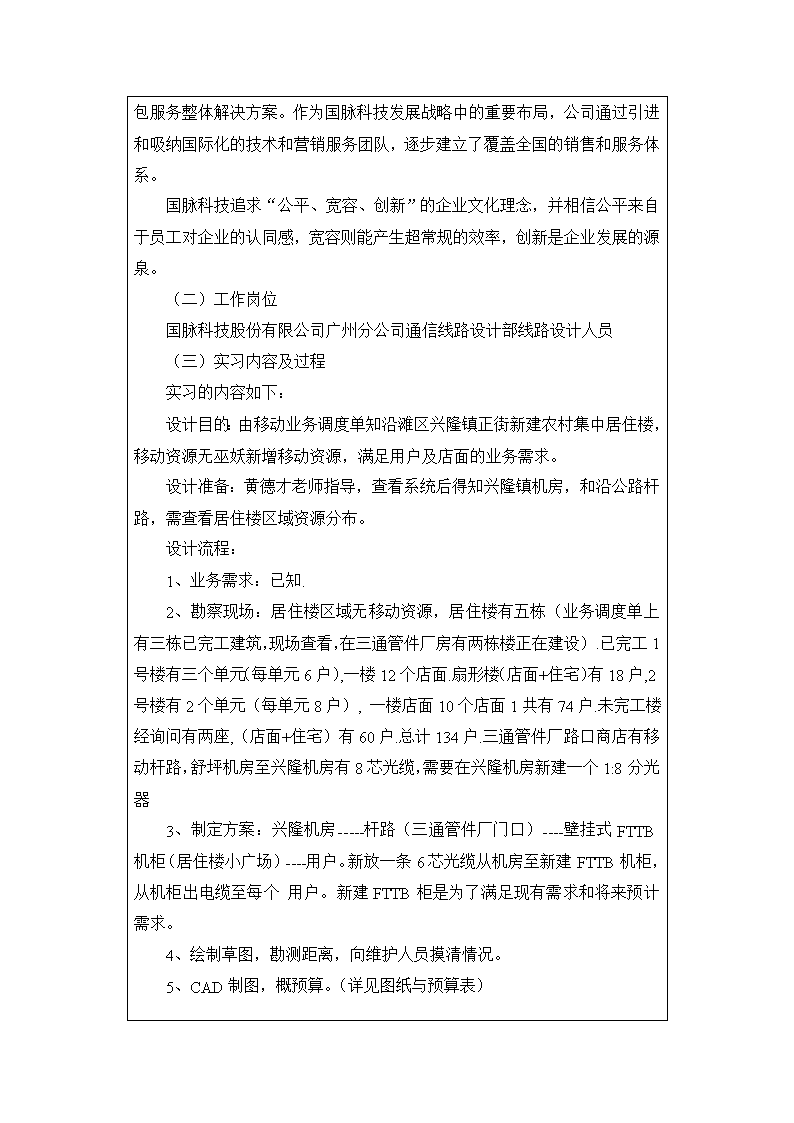

福州海峡职业技术学院实习（训）报告副标题:福州海峡职业技术学院实习报告单位:国脉科技股份有限公司专业:通信系统运行管理姓名:潘敏杰学号:100108015指导老师:李婷实习单位指导老师:范进永日期:2013年5月20日福州海峡职业技术学院教务处制2012年9月 国脉科技股份有限公司实习报告实习只是进入行业，进入社会的一个起点，只有不断地学习才能不断的进步，只有不断地记忆才能少走弯路。实习生的踏实，勤快的设计部的多元化，高效化的提供了基础。而且时间是检验理论的唯一标准，只有在时间中完善理论的学习才能让设计员进步，让设计部“走出去”的战略快起来。师傅们就通信设计的战略规划方面，制图的规范细节方面提出了严格的要求。一.实习过程从学校分配到国脉科技股份有限公司实践实习后就留在公司里顶岗实习，再此期间工作的岗位是线路设计人员。通信线路设计这份工作的运行就是接到单子后，在谷歌地图寻找客户端的位置以及以及通信资源端。然后去客户端与客户一起明确设备的安装位置和线路的走向，而后勘察设计出通信资源端到客户端的这段路程的路由图，在CAD制图上显示出来，之后发邮件给领导审核，通过后，就说明任务已经完成了。二.实习心得在公司的这段时间里我知道了计算机与网络的很多知识，这些东西都是在学校从未接触的，有更多的还要我去学习，这一点激起了我的工作的兴趣。路漫漫其修远，唔将上下而求索。感谢公司的培养，感谢领导的关怀，感谢我的同事以及各位老师的指教，指点，我讲不断谦虚努力学习技术，为公司的建设当好雨花石。这是我的第一份工作，实习以来，我学到了很多感悟了很多，看到同事们为工作努力，认真，我深深地为公司感到骄傲和自豪，也更加迫切的希望能在这里实现自己的奋斗目标，体现自己的人生价值，和公司一起成长。三.专题探讨（一）单位简介 国脉科技创建于1996年，是国内领先的第三方电信外包服务供应商，公司于2006年12月在深圳证券交易所成功挂牌上市（股票代码002093），是国内A股市场上第一只专注于电信外包服务的公司。依托先进的电信服务技术水平、高效率的专业服务团队、丰富的电信业务管理经验，国脉科技与国内外知名的电信设备供应商及运营商合作，提供中国领先的第三方电信外包服务整体解决方案。作为国脉科技发展战略中的重要布局，公司通过引进和吸纳国际化的技术和营销服务团队，逐步建立了覆盖全国的销售和服务体系。国脉科技追求“公平、宽容、创新”的企业文化理念，并相信公平来自于员工对企业的认同感，宽容则能产生超常规的效率，创新是企业发展的源泉。（二）工作岗位国脉科技股份有限公司广州分公司通信线路设计部线路设计人员（三）实习内容及过程实习的内容如下：设计目的：由移动业务调度单知沿滩区兴隆镇正街新建农村集中居住楼，移动资源无巫妖新增移动资源，满足用户及店面的业务需求。设计准备：黄德才老师指导，查看系统后得知兴隆镇机房，和沿公路杆路，需查看居住楼区域资源分布。设计流程：1、业务需求：已知.2、勘察现场：居住楼区域无移动资源，居住楼有五栋（业务调度单上有三栋已完工建筑，现场查看，在三通管件厂房有两栋楼正在建设）.已完工1号楼有三个单元（每单元6户）,一楼12个店面.扇形楼（店面+住宅）有18户,2号楼有2个单元（每单元8户）,一楼店面10个店面1共有74户.未完工楼经询问有两座,（店面+住宅）有60户.总计134户.三通管件厂路口商店有移动杆路，舒坪机房至兴隆机房有8芯光缆，需要在兴隆机房新建一个1:8分光器3、制定方案：兴隆机房-----杆路（三通管件厂门口）----壁挂式FTTB机柜（居住楼小广场）----用户。新放一条6芯光缆从机房至新建FTTB机柜，从机柜出电缆至每个用户。新建FTTB柜是为了满足现有需求和将来预计需求。4、绘制草图，勘测距离，向维护人员摸清情况。5、CAD制图，概预算。（详见图纸与预算表） 6、黄德才师傅审核。在操作实践过程中，主要有以下几方面的内容。1、立电杆a．为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路和铁路50m以外，当与其他通信杆路平行靠近时，一般应保证有10m的有效间距，一些特殊地段可适当调整。b．电杆均采用通信用预应力水泥杆，基本杆高为7m，电杆梢径为150mm。c．架空杆路的基本杆距为50m，可根据实际情况适当调整±5m。d．安装在水洼地、鱼塘、水流易冲刷的低洼地段的电杆，应做石护墩加固。2、拉线安装a．拉线装设的位置：拉线材料采用镀锌钢绞线。角杆拉线应在内角平分线上，位于线条合力的反侧(指角深在15m以内)；角深大于15m时，应装设两条终端拉线，每条拉线应分别装在对应吊线的线条张力的反侧，两条拉线出土点应相互内移60cm。因温州夏季台风较多，所以角杆拉线和终端拉线不应小于7/2.6程式。b．直线段上每隔8根电杆做一次双方拉，每隔32根杆做一次四方拉。双方拉和四方拉的侧拉线采用7/2.2程式，四方拉的顺拉线采用7/2.6程式。c．直线段每30根杆做一次泄力拉线（顺拉2条），一般选在四方拉的电杆上。d．坡角变化超过1/5杆距的仰角杆要求往上坡方向设一条接线，如果仰角两边超过1/5杆距离，则设2条顺拉线，拉线采用7/2.6程式。f.拉线程式及地锚配置。3、架空吊线a．吊线终结和假终结：吊线在终端杆及角深大于15m的角杆等应做终结。直线段每30档吊线要求做假终结，安装泄力拉线。 b．吊线的辅助装置：吊线的坡度变化不超过杆距的5％，当坡度变化超过标准杆距5％~10％时，吊线要求做仰角或俯角辅助装置加固；当角深大于5m时要求做内角或外角辅助装置加固吊线。c．防雷接地：设计要求架空光缆线路对电杆、拉线和吊线均必须考虑防雷接地线。角杆、终端杆、过山顶的电杆、架空进入基站或机房的前5根电杆以及穿越高压电力线的两端电杆，分别考虑接地。与电力线平行的架空线路每200m做一次接地。4、架空光缆敷设a.光缆挂钩的间距为50cm；在电杆两侧的第一个挂钩间距吊线固定物边缘应为25cm。在起伏较大的杆路，为防止光缆挂钩走位易脱落，应采用软皮铝线绑挂光缆措施加固线路。b.光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。配盘时严禁将光缆接头安装在跨越道路、铁路或河流的跨越档内。c.光缆与其它建筑物的间隔距离应符合规范要求。d.当光缆与电力线垂直、斜向交越或平行靠近时，采用电力防护板保护光缆线路。电力防护板的长度应超过电力线两端各2m。5、管道光缆敷设a、管道光缆占用管孔位置的选择原则：光缆占用的管孔，应遵循先下后上，先两侧后中间的原则。b、同一光缆占用各段管道的管孔位置应保持不变。当管道空余孔不具备上述条件时，亦应占用管孔群中同一侧的管孔。c、子管数量应按管孔直径大小及工程需要确定，但数根子管的等效外径应不大于管道孔内径的85%。d、一个管道管孔内安装的数根子管应一次穿放且颜色不同。子管在两人（手）孔间的管道段内不应有接头。e、子管在人（手）孔内伸出长度宜在200~400mm之间，本期工程不用的子管，管口应堵塞。6、墙壁光缆敷设a、根据用户分布情况，应选择光缆路由尽量短直、并使引入线路最短而方便。b、光缆路由应能照顾到房屋建筑外表的整齐美观，应选择在房屋建筑 的背面或侧面的墙壁上，特别是一些公共建筑和美观要求高的房屋建筑。c、光缆路由一般按水平和垂直方向敷设，以便施工和维护。d、墙壁光缆的位置，高度应尽量一致。e、墙壁光缆应敷设在较隐蔽、且不易遭受外界机械损伤的地方，避免敷设在高压、高温、潮湿、易燃易腐蚀和有强烈震动的地段。f、墙壁光缆应尽量避免与电力线、避雷线、暖气管、煤气管、锅炉及油机的排气管等容易使光缆损害的设备或管线交叉与接近，更不可接触任何接地的金属物。g、光缆应避免选择影响用户日常生产或生活的地方。如吊车经常来往的地段、门窗的开启（光缆接头的位置不应选在门窗的上面）、阳台以及突出的美观装饰物等地方。h、应避免选择在较陈旧的、非永久性的、经常需修理的、或即将变迁的房屋建筑上敷设墙壁光缆。7、光缆预留考虑到施工作业的重复操作、维护过程的障碍修理和测试、线路路由的局部变动以及其它外界因素影响的需要，对于光缆接头两侧、进局、角杆、长距离的直线杆等处均需要预留适当长度的光缆，以保证施工、维护工作的顺利进行。8、防强电设计a.光缆接头处，将其金属加强芯等金属构件断开，不作电气上的连接。b.光缆线路全程不作接地，但要求进局站光缆的金属构件采用BV－16mm²的绝缘线与机架保护接地线相连。c.在接近强电设施附近施工及检修接头时，应将光缆金属构件临时接地及采取相应的安全技术措施。以防止意外事故的发生。d.在有电力线跨越的两侧电杆装设直接入地的地线。9、防雷在下列电杆上应装设避雷线：终端杆、引入杆及接近局站的五根电杆及相隔1KM的水泥杆。 实习单位或实习指导教师意见评价：综合评价：___________实习单位或实习指导教师（签章）：年月日校内指导教师意见评价：综合评价：____________校内指导教师（签章）：年月日系部意见评价：综合评价：____________系部（签章）：年月日
