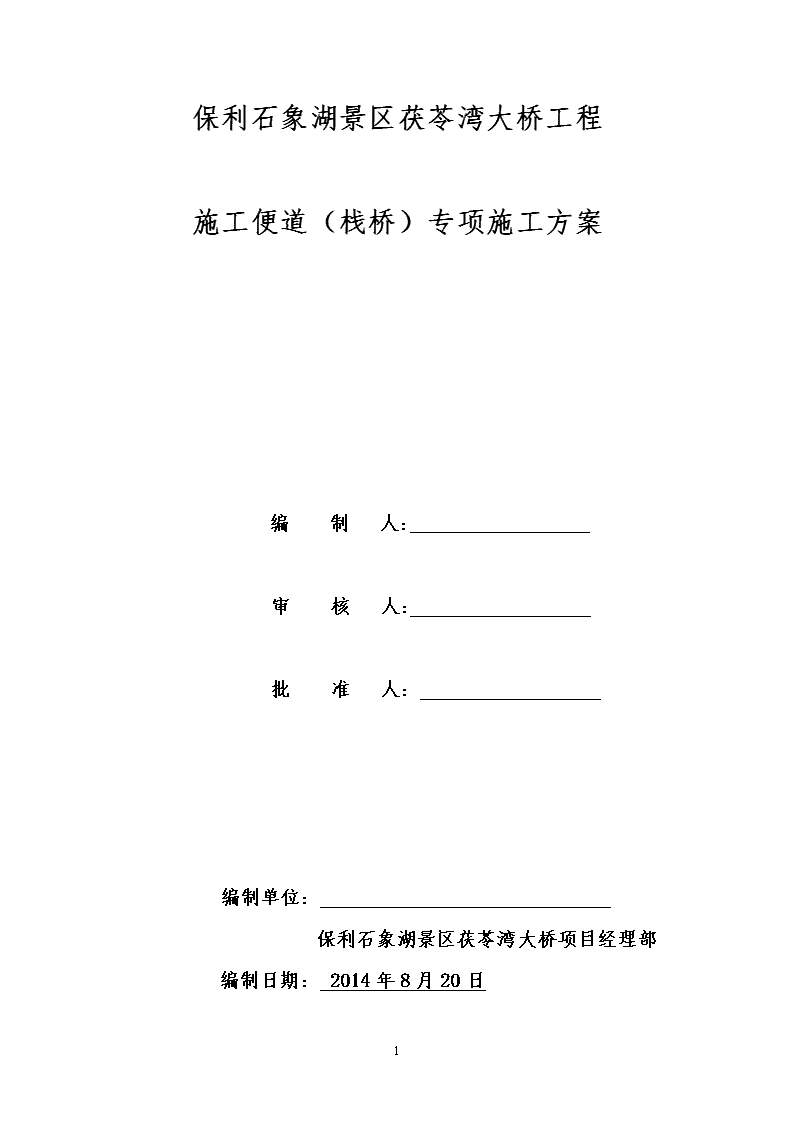

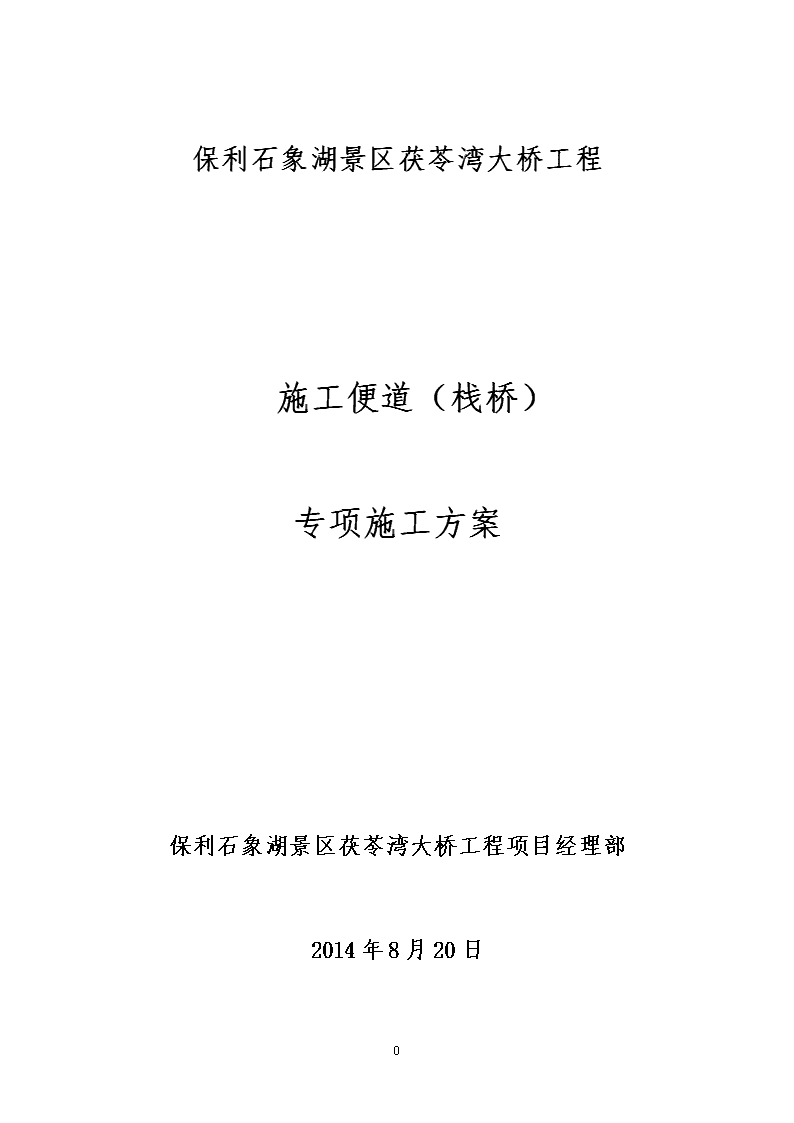

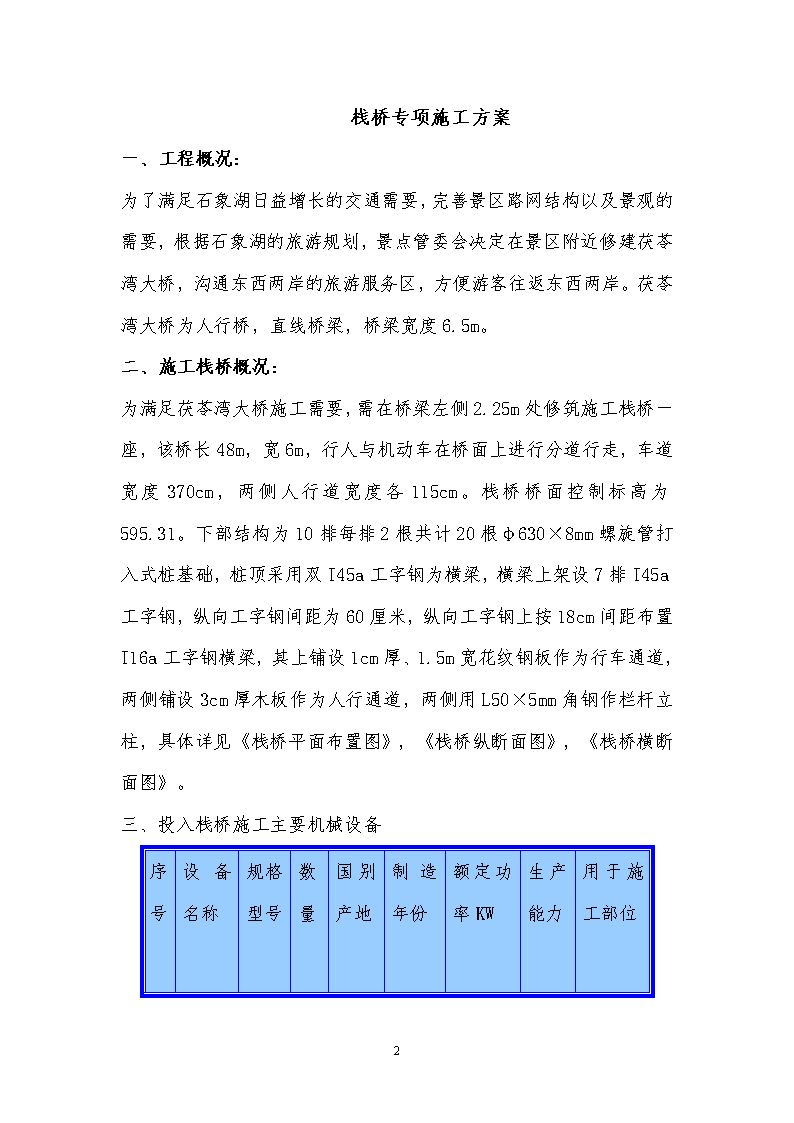

保利石象湖景区茯苓湾大桥工程施工便道（栈桥）专项施工方案保利石象湖景区茯苓湾大桥工程项目经理部2014年8月20日0 保利石象湖景区茯苓湾大桥工程施工便道（栈桥）专项施工方案编制人:审核人:批准人：编制单位:保利石象湖景区茯苓湾大桥项目经理部编制日期:2014年8月20日1 栈桥专项施工方案一、工程概况：为了满足石象湖日益增长的交通需要，完善景区路网结构以及景观的需要，根据石象湖的旅游规划，景点管委会决定在景区附近修建茯苓湾大桥，沟通东西两岸的旅游服务区，方便游客往返东西两岸。茯苓湾大桥为人行桥，直线桥梁，桥梁宽度6.5m。二、施工栈桥概况：为满足茯苓湾大桥施工需要，需在桥梁左侧2.25m处修筑施工栈桥一座，该桥长48m，宽6m，行人与机动车在桥面上进行分道行走，车道宽度370cm，两侧人行道宽度各115cm。栈桥桥面控制标高为595.31。下部结构为10排每排2根共计20根φ630×8mm螺旋管打入式桩基础，桩顶采用双I45a工字钢为横梁，横梁上架设7排I45a工字钢，纵向工字钢间距为60厘米，纵向工字钢上按18cm间距布置I16a工字钢横梁，其上铺设1cm厚、1.5m宽花纹钢板作为行车通道，两侧铺设3cm厚木板作为人行通道，两侧用L50×5mm角钢作栏杆立柱，具体详见《栈桥平面布置图》，《栈桥纵断面图》，《栈桥横断面图》。三、投入栈桥施工主要机械设备序号设备名称规格型号数量国别产地制造年份额定功率KW生产能力用于施工部位8 1汽车吊QY501中联2008．1116450T2交流电焊机ZLD212广州2008-2010203振动锤90型1浙江2008.0890KW钢管桩四、栈桥施工工艺流程图8 施工准备测量、定位打入钢管桩钢管桩顶横梁施工横梁上方安纵向梁梁顶I16a横梁安装行车道花纹钢板铺设人行道木板铺设栏杆安装焊接五、施工工期计划总施工时间：从2014年9月26日开始，2014年10月26日结束，总30日历天。各主要工序施工时间计划如下：打入钢管桩14天，桩顶横梁安装3天，纵向梁安装3天。纵向梁上方横梁安装5天，人行道及行车道、栏杆安装2天，加固3天。8 六、主要施工方法钢管桩施工筑岛施工完毕后，在地面按照《栈桥平面布置图》测量放出每根钢管桩位置（水中桩采用标识杆，测量仪器现场再精确定位），φ630×δ8mm钢管桩纵向10排，每排2根，共设置20根，钢管桩纵向间距为2.0m+3*7m+2.0m+3*7m+2.0m，横向距离为3m。1#、2#，5#、6#，9#、10#支墩之间纵横采用〖20槽钢连接，并且需用平面斜撑〖20槽钢加固，以保证栈桥的整体稳定。栈桥所有钢结构必须采用满焊。焊接质量必须满足施工规范标准及要求。用50T吊车将钢管装插在地面，松钩，吊车挂上90型振动锤，缓慢转动吊车，待振动锤夹具夹住钢管桩顶部时，开动振动锤液压装置，使夹具夹紧钢管桩。吊车提升振动锤及钢管桩，移动，待快接近点位时，人工扶住钢管桩底部（水中桩采用拉绳），使其对准点位着地，检查钢管桩垂直度在1%以内，否则进行调整。依靠振动锤和钢管桩自重将钢管桩压入土中，吊车缓慢允速下放。到一定程度依靠自重就不能下沉钢管桩了，这时开起振动锤电源，待振动锤电机完全转动起来后，开始匀速缓慢下放振动锤，这时候的钢管桩下沉就依靠振动锤的激振力了。在下沉过程中振动锤控制柜电流表会不断上升。根据以往打桩经验，当电流达到100A时，单根钢管桩能承受70T，达到150A能承受100T。当一跨梁的钢管桩打入完毕后，就对已打桩测量检测，检查其平面位置的正确性，确定平面位置正确后，就按照设计8 方案安装横向双支I45工字钢，安装纵向I45工字钢，再安装横向I16工字钢分配梁，安装行车道附属设施后进行下一跨的施工。七、栈桥使用材料详见《栈桥材料计划表》八、栈桥检算详见《栈桥检算书》九、栈桥施工应注意的安全及安全工作如下：每天班前对操作人员进行工作任务、质量要求、安全注意事项交底；⑴、在岗人员如有身体状况、精神状况不佳，应向班组长请假休息；⑵、班前四小时严禁饮酒，工作必须服从指挥；⑶、所有现场施工人员，必须严格按技术规范，安全操作规程进行工作；⑷、进入施工现场工作人员，必须统一着装，佩戴安全帽，挂牌施工，严禁穿拖鞋，赤脚、赤膊上班。⑸、施工现场临时用电措施a.严格按《施工现场临时用电安全技术规范》JGJ46—2005的有关规定执行。临时用电线路的安装、维修、拆除，均由经过培训并取得上岗证的电工完成，非电工不得进行电工作业。b.电缆线路应采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好;c.配电柜、配电箱前要有绝缘垫，并安装漏电保护装置，采取一机一闸一漏电。d.各类电器开关和设备的金属外壳，均设接地或接零保护。e.移动的电气设备的供电线使用橡胶电缆，破损电缆不得使用。8 ⑹、施工机械的安全控制措施a.吊车、振动锤等各种机械操作人员，必须取得操作合格证，不准操作与不相符合的机械，不准将机械设备交无本机操作证的人员操作，对机械操作人员要建立档案，专人管理。b.操作人员必须按照本机说明书规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。c.驾驶室或操作室应保持整洁、严禁存放易燃、易爆物品，严禁洒后操作机械，严禁机械带病运转或超负荷运转。d.机械设备在施工现场停放时，应选择安全的停放地点，夜间应有专人看管。e.严禁对运转中的机械设备进行维修、保养等作业。f.指挥施工机械的作业人员，必须站在让人了望的安全地点并应明确规定指挥联络信号。g.使用钢丝绳的机械，在运行中严格用手套或其他物件接触钢丝绳。用钢丝绳拖拉机械或重物时，人员远离钢丝绳。h.起重作业严格按照《建筑机械使用安全技术规程》(JB3—876)和《建筑安装工人安全技术操作规程》规定的要求执行。i.定期组织机电设备、车辆安全大检查，对检查中查出的安全问题，按照“四不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生。⑺、钢管桩振动打入安全措施8 a作业前，应对使用的机械设备进行常规性检查；钢管桩用振动锤液压夹具夹住吊起前,应检查夹具是否已将钢管桩夹紧；b起吊时，应统一听从指挥，施工人员应离开起吊作业范围，并注意起吊物的状态；c钢管起吊至打入为止，须操作人员协助对位，指挥人员应注意起吊物的状态，禁止动用振动锤；d钢管桩对位好后，振动打入钢管桩前，操作人员应离开振动锤作业范围，并随时注意振动打入状况，不允许有人在振动作业范围内。e钢管桩打好后，应检查液压夹具、振动锤及所有起吊钢丝绳是否有损坏，确认状况良好后，方可松动液压夹具，取出振动锤；f在松动液压夹具及取出振动锤过程中，不允许有人在作业范围内。十、栈桥平面布置图见附件。十一、栈桥纵断面图见附件。十二、栈桥横断面图见附件。十三、栈桥材料计划表见附件。十四、栈桥检算书见附件。8
