国道及接线改建工程公路桥涵空心板桥施工方案 41页

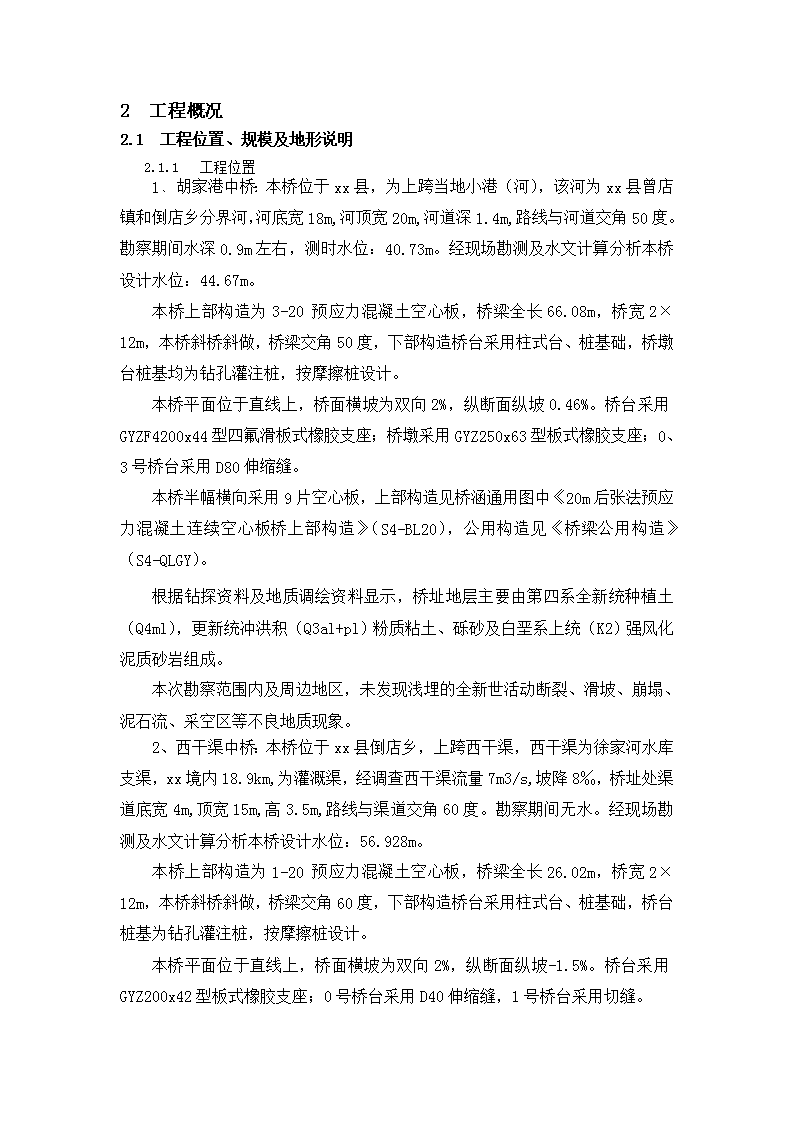

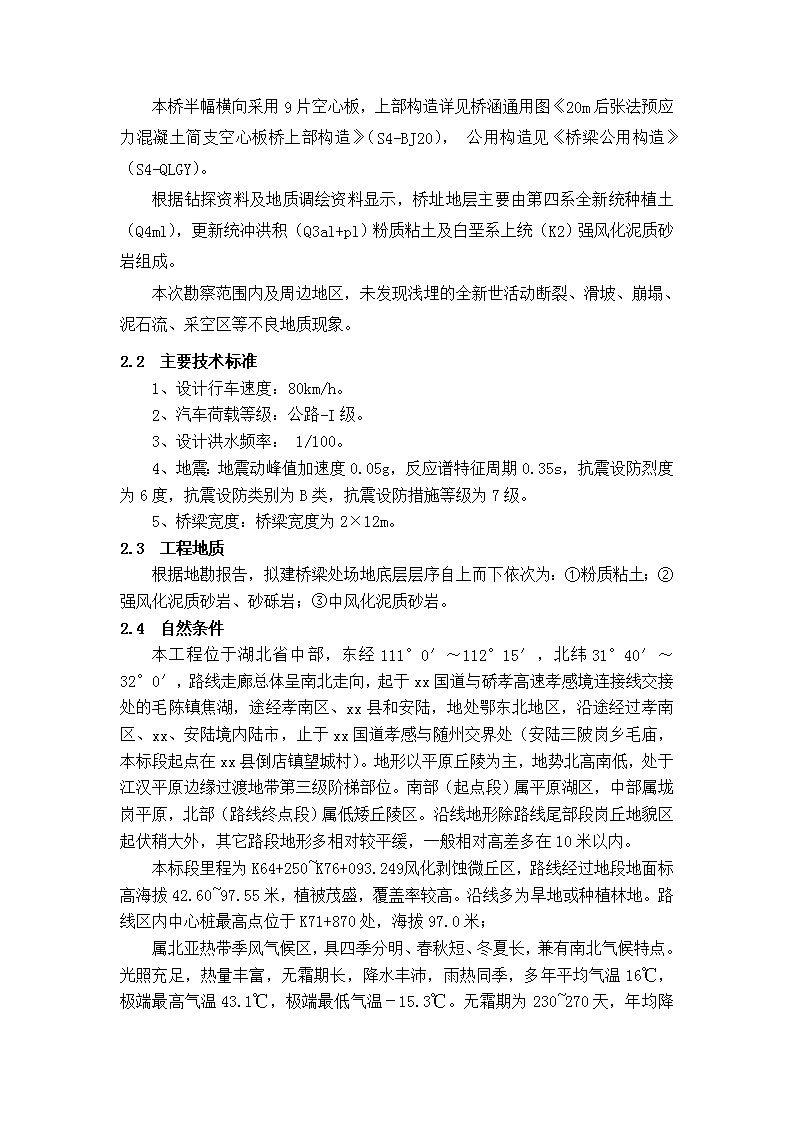

1编制依据和原则1.1编制依据1.《公路桥涵施工技术规范》（JTG/TF50-2011）；2.《公路工程质量检验评定标准（土建工程）》(JTGF80/1-2004)；3.《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）4.《钢筋焊接及验收规程》（JGJ18-2003）5.《公路工程集料试验规程》（JTGE42-2005）6.《普通混凝土配合比设计规程》（JGJ055-2000）7.《建筑机械使用安全技术规程》（JGJ33－2001）8.中国市政工程中南设计研究总院《xx国道孝感改建工程SJ—3综合工程地质勘察报告》9.cccc发路桥有限公司投标文件10.xx县xx国道及接线改建工程两阶段施工图第四册（第一分册）11.xx县xx国道及接线改建工程两阶段施工图桥涵通用图（第二分册）12.现场踏勘所了解该桥和全线情况等。13.国家现行其他关于桥梁施工技术规范、章程等1.2编制原则以质量为核心，对本标段的施工进行全方位的协调，制定严密的质保体系，严格的安全措施；使得工程保质保量的按期完成。1.工程施工管理目标：质量创优，工期正点，安全无事故，文明施工、安全环保全面达标。2.全面规化，保证重点，统筹安排，优先安排控制工期的关键工程。3.根据工程特点，实行试验先行、样板引路、全过程监控、信息化施工。3.采用先进高效实用、配套完善、匹配合理的机械装备，科学组织施工生产，充分发挥机械设备生产能力。4.落实季节性施工措施，确保连续施工，全面平衡人工、材料的需用量，力求均衡施工。5.确保水土保持和既有构筑物且减少扰民的原则，切实维护建设单位及地方群众利益的原则。6.文明施工，重视环保，珍惜土地，合理利用的原则。7.临时工程本着经济、合理、确保安全、工期和质量的原则。1.3编制范围本方案用于xx县xx国道及接线改建工程。 1工程概况1.1工程位置、规模及地形说明1.1.1工程位置1、胡家港中桥：本桥位于xx县，为上跨当地小港（河），该河为xx县曾店镇和倒店乡分界河，河底宽18m,河顶宽20m,河道深1.4m,路线与河道交角50度。勘察期间水深0.9m左右，测时水位：40.73m。经现场勘测及水文计算分析本桥设计水位：44.67m。本桥上部构造为3-20预应力混凝土空心板，桥梁全长66.08m，桥宽2×12m，本桥斜桥斜做，桥梁交角50度，下部构造桥台采用柱式台、桩基础，桥墩台桩基均为钻孔灌注桩，按摩擦桩设计。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡0.46%。桥台采用GYZF4200x44型四氟滑板式橡胶支座；桥墩采用GYZ250x63型板式橡胶支座；0、3号桥台采用D80伸缩缝。本桥半幅横向采用9片空心板，上部构造见桥涵通用图中《20m后张法预应力混凝土连续空心板桥上部构造》（S4-BL20），公用构造见《桥梁公用构造》（S4-QLGY）。根据钻探资料及地质调绘资料显示，桥址地层主要由第四系全新统种植土（Q4ml），更新统冲洪积（Q3al+pl）粉质粘土、砾砂及白垩系上统（K2）强风化泥质砂岩组成。本次勘察范围内及周边地区，未发现浅埋的全新世活动断裂、滑坡、崩塌、泥石流、采空区等不良地质现象。2、西干渠中桥：本桥位于xx县倒店乡，上跨西干渠，西干渠为徐家河水库支渠，xx境内18.9km,为灌溉渠，经调查西干渠流量7m3/s,坡降8‰，桥址处渠道底宽4m,顶宽15m,高3.5m,路线与渠道交角60度。勘察期间无水。经现场勘测及水文计算分析本桥设计水位：56.928m。本桥上部构造为1-20预应力混凝土空心板，桥梁全长26.02m，桥宽2×12m，本桥斜桥斜做，桥梁交角60度，下部构造桥台采用柱式台、桩基础，桥台桩基为钻孔灌注桩，按摩擦桩设计。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡-1.5%。桥台采用GYZ200x42型板式橡胶支座；0号桥台采用D40伸缩缝，1号桥台采用切缝。 本桥半幅横向采用9片空心板，上部构造详见桥涵通用图《20m后张法预应力混凝土简支空心板桥上部构造》（S4-BJ20），公用构造见《桥梁公用构造》（S4-QLGY）。根据钻探资料及地质调绘资料显示，桥址地层主要由第四系全新统种植土（Q4ml），更新统冲洪积（Q3al+pl）粉质粘土及白垩系上统（K2）强风化泥质砂岩组成。本次勘察范围内及周边地区，未发现浅埋的全新世活动断裂、滑坡、崩塌、泥石流、采空区等不良地质现象。1.1主要技术标准1、设计行车速度：80km/h。2、汽车荷载等级：公路-I级。3、设计洪水频率：1/100。4、地震：地震动峰值加速度0.05g，反应谱特征周期0.35s，抗震设防烈度为6度，抗震设防类别为B类，抗震设防措施等级为7级。5、桥梁宽度：桥梁宽度为2×12m。1.2工程地质根据地勘报告，拟建桥梁处场地底层层序自上而下依次为：①粉质粘土；②强风化泥质砂岩、砂砾岩；③中风化泥质砂岩。1.3自然条件本工程位于湖北省中部，东经111°0′～112°15′，北纬31°40′～32°0′，路线走廊总体呈南北走向，起于xx国道与硚孝高速孝感境连接线交接处的毛陈镇焦湖，途经孝南区、xx县和安陆，地处鄂东北地区，沿途经过孝南区、xx、安陆境内陆市，止于xx国道孝感与随州交界处（安陆三陂岗乡毛庙，本标段起点在xx县倒店镇望城村）。地形以平原丘陵为主，地势北高南低，处于江汉平原边缘过渡地带第三级阶梯部位。南部（起点段）属平原湖区，中部属垅岗平原，北部（路线终点段）属低矮丘陵区。沿线地形除路线尾部段岗丘地貌区起伏稍大外，其它路段地形多相对较平缓，一般相对高差多在10米以内。本标段里程为K64+250~K76+093.249风化剥蚀微丘区，路线经过地段地面标高海拔42.60~97.55米，植被茂盛，覆盖率较高。沿线多为旱地或种植林地。路线区内中心桩最高点位于K71+870处，海拔97.0米；属北亚热带季风气候区，具四季分明、春秋短、冬夏长，兼有南北气候特点。光照充足，热量丰富，无霜期长，降水丰沛，雨热同季，多年平均气温16℃，极端最高气温43.1℃，极端最低气温－15.3℃ 。无霜期为230~270天，年均降水量855~1200毫米。本区风向六、七月份多为东南风，其余月份多为北风或偏北风，年平均风速2.5～3.3米/秒，最大风速为22米/秒。本地区全年均可施工，雨季对施工存在一定影响。施工区内丘陵岗地层岚秀出，濒临汉江，北高南低，水流串通，水位涨落缓慢，流速平缓，水流一般由西向东和由北向南流动为主，东西南三面环水，以府河为主干，境内水系属府河支流；该路段基本无大的河流，主要以人工河渠为主；基本属季节性流水。基本可满足施工用水条件，总体来说，水资源较充沛，水质较好，可满足施工用水的要求。1.1施工条件水：我标段位于xx县倒店镇境内，当地水资源丰富，施工可利用当地丰富的水网，也可在施工场地就近打井，解决施工用水问题；在生活区布自来水管满足生活用水需要。原材：砂采用安陆市境内府河内合格的河砂，碎石采用安陆市烟店碎石场的合格碎石，水泥采用洋房、京兰、华新牌水泥。钢材在武汉采购，生产厂家为武钢、鄂钢。钢铰线在武汉采购。材料检测：采用第三方检测机构检测（武汉东交路桥试验检测有限公司）。2施工部署2.1总体施工方案（1）钻孔桩基础采用冲击钻机成孔，钢护筒、泥浆护壁，导管法浇筑水下砼，水中桩基础采用筑岛作为钻机平台。钢筋笼集中加工，超过20m分节制作，井口对接采用直螺纹套管连接。25t汽车起重机吊装，导管法浇筑水下混凝土。（2）桥墩采用厂制定型钢模板，汽车起重机吊装。墩顶盖梁采用厂制定型钢模板，混凝土灌筑一次完成。（3）钢筋在各工点钢筋棚中集中下料加工，现场绑扎成型。（4）混凝土采用自动计量搅拌站集中拌制，混凝土搅拌运输车运输混凝土，输送泵泵送或汽车吊浇筑。（5）预应力空心板采用在桥梁预制场集中预制，沿便道自制运梁。车运输至台尾，吊车安装就位。2.2施工任务的划分标段内三座桥梁均为中桥，划分为三个单位工程，即西干渠中桥、大山店河中桥、胡家港中桥每座桥均按照工序划分为砼、模板、张拉、钢筋等四个施工班组。2.3临时工程搅拌站位置：K52+200左侧 预制场共布设20m预应力混凝土空心板预制台座28个，台座采用重复利用。台座采用15cm厚C20混凝土浇筑基础，角钢包边，浇筑台座混凝土时按间距1m设侧模拉杆孔。台座顶面按照设计图纸跨中反预拱度，预拱度按抛物线设置，计算后由水准仪控制各点高程。预制场范围内台座与台座之间全部用厚20cmC20混凝土硬化，并在两侧设排水沟，保证场内不积水。台座纵向布设，预制厂设跨径为10m的10T龙门吊，用于起吊混凝土、调运模板、安装钢筋。钢筋加工棚：钢筋加工棚为钢管支架覆盖塑料篷布，尺寸10*6m。施工便道：施工便道利用已成型的路基施工便道。1组织机构项目经理部对人员、设备、资金行使统一调配权，对质量、工期、成本实行统一控制，并对本项目的施工、验收交付和缺陷修复工作对业主全面负责，项目经理部下设四部二室：工程技术部、质量安全部、物资设备部、综合办公室、试验室和财务部6个相关职能部门，设置桥涵工区（二工区）专门负责桥涵的施工管理。施工组织机构设置见下图。项目经理：胡有洪项目副经理：荣小林总工程师：邓卫华试验室：张彬质安部：曹长东物资设备部：郭德涛工程部：周小亮财务部：吴伟办公室：汪亚丽第二工区 1施工方法1.1基础施工1.1.1桩位定线桥台测量定线，采用南方NTS-362RL型全站仪准确放出桩位，桩位放线时，放出桥位位置，再经过复测，精确定出桩位，误差控制在5mm以内，桩位用木桩打入地面30—40cm,并钉上铁钉作为桩的中心点位置，然后按桩径洒上白灰圆圈作为记号，即便于寻找，又可防止机械位移时破坏桩位。1.1.2桥梁钻孔灌注桩施工5.1.2.1桩基施工工艺流程施工准备→平整场地→设置泥浆池→安全围护→钻机就位→钻孔→第一次清孔→成孔检查→安装钢筋笼、导管→第二次清孔→检查签证→灌注水下砼→拔护筒→清除桩头5.1.2.2施工方法1、施工准备①编制施工工艺、准备施工机械设备、进行场地平整。②场地准备：根据桩基设计的平面尺寸，钻机数量以及配合施工的其它机器等，确定施工场地的平面尺寸，并清除施工场地范围的杂物、换除软土、整平夯实。③钻孔机械的选择：根据桥址的地质情况，选用GSB20-2冲击钻机成孔。④泥浆池、沉淀池设置：在墩位一侧设置泥浆池和沉淀池，拟同一墩位四根桩共用。泥浆池和沉淀池采取就地挖基坑，其容积根据所需泥浆量确定。泥浆池、沉淀池设护栏围护。⑤泥浆拌制：泥浆用优质粘土加清水拌制，经充分拌和后成悬浮体，必要时掺入添加剂改善性能。2、护筒埋设：①钢护筒采用5mm厚的钢板制作，其直径大于桩径0.2-0.4m，每节高2.5m，为便于泥浆循环在护筒顶端留有高30cm，宽20cm的泥浆口。② 根据测定的桩位，准确埋设护筒，按桩位中心，挖一底直径比桩径大200～400mm的圆坑，将坑底整平后安放护筒。首先使护筒底脚居中，然后将护筒放平，并反复校核，直至垂球对准中心，筒壁与垂线的距离均等为止。护筒就位时必须准确，保证护筒中心与桩位中心一致，筒壁与水平面垂直，用十字控制桩，检查桩位是否正确。护筒就位后用粘土按每层200mm对称夯实埋固，护筒周围填土高度比护筒顶面应低300mm。填土外侧边坡为1：1.5。分层夯打时，每夯一层检查一次护筒的中心位置和垂直度，发现偏差及时纠正。③护筒顶端高度：埋设时护筒应高出地面0.3m。孔内水位高于护筒脚0.5m以上，比护筒顶至少低0.3m，孔内水位保证比孔外水位高1.0m以上。④护筒底埋置深度：护筒埋置深度一般为2～4m，本项目使用的护筒高度为2.5m，因此护筒底埋置深度为2.2m。护筒平面位置与墩台中心线偏差不大于5cm，竖直倾斜度不大于1%。⑤钻机就位：钻机安装就位时，进行详细测量，底座枕木垫实，塞紧，钻机保持平稳，必要时，顶端用缆风绳固定平稳。在钻进过程中，保证钻机不发生位移、倾斜和沉陷。⑥泥浆制备：钻孔泥浆由水、粘土（土的塑性指数22）和添加剂组成，调制泥浆时，先将粘土或膨胀土加水浸透，然后以搅拌机或人工拌制。其性能指标必须符合规范要求。钻孔泥浆经常试验，对不符合要求的泥浆，及时调整以使泥浆性能各项指标符合规范要求。泥浆性能指标要求见下表：钻孔方法地层情况泥浆性能指标相对密度粘度Pa*s含砂率（%）胶体率（%）失水率(ml/30min)泥皮厚(mm/30min)静切力(Pa)酸碱度(PH)正循环一般地层易坍地层1.05～1.201.20～1.4516～2219～288～48～4≥96≥96≤25≤15≤2≤21～2.53～58～108～10反循环一般地层易坍地层卵石土1.02～1.061.06～1.101.10～1.1516～2018～2820～35≤4≤4≤4≥95≥95≥95≤20≤20≤20≤3≤3≤31～2.51～2.51～2.58～108～108～10推钻冲抓一般地层1.10～1.2018～24≤4≥95≤20≤31～2.58～11冲击易坍地层1.20～1.4022～30≤4≥95≤20≤33～58～113、钻孔①施工前，对钻机机电部分，钻杆、钢丝绳等进行细致的检查和测试，以保证其良好的机况。并根据地质剖面图选用钻头，钻进拌和泥浆。②钻孔施工中，应加强对桩位、成孔情况的检查工作，钻孔作业分班连续进行，中途不停顿。在钻孔过程中，始终保持孔内外既定的水位差和泥浆指标。起到护壁、固壁作用，防坍孔。在钻孔过程中，处理好钻渣的排放，避免污染环境和河道。软土地段墩桩桥台处的钻孔，应先填筑夯实桥台前后填土（包括锥坡填土），待沉降稳定后，再进行钻孔桩基的施工。 ③钻孔过程中，经常对泥浆的相对密度，含砂率等指标检查，泥浆性能指标要满足规范要求。④钻进成孔过程中，经常捞取钻渣，观察土层的变化，在岩、土层变化处捞取渣样，判明土层，并记入记录表中，以便与地质剖面校核，发现钻出岩样与地质资料不符时，及时报告监理工程师及设计代表等到现场处理。⑤钻孔作业分班连续进行，施工过程一气呵成。如确因故停止钻进时，将钻头提升，以免被泥浆埋住钻头。⑥及时详细填写钻孔施工记录，交换班时交代钻进情况及下一班应注意的事项。⑦质量要求：A、钻孔孔径不小于设计规定。B、孔中心位置偏差小于50mm。C、桩孔倾斜度≤1%。4、终孔及清孔：①当钻孔达到设计终孔标高后，对孔深、孔径，孔位等进行检查，然后填写终孔检查证，并及时通告监理工程师到现场验收。②成孔验收后便进行清孔，清孔采用换浆法施工。即钻孔完成后，提起钻锥距孔约20cm，连续旋转，然后以相对密度较小的泥浆（1.15）压入。逐步把孔内浮悬的钻渣和相对密度较大的泥浆换出，直至沉淀厚度满足设计要求为止（不大于5cm）。钻孔过程中，用孔规对钻孔进行检查，孔规外径不小于设计直径，长为桩直径的4倍，当钻孔深度达到设计要求时，在砼灌注前对孔深进行检查。5、钢筋笼的制作与安装桩基钢筋笼的钢筋应符合设计及规范要求，每根桩的钢筋骨架应在桩基成孔前制作成型，骨架的制作工作在工作平台上完成，并经监理工程师检查合格后才能用于安装。骨架焊接应牢固，并设置保护层导向筋和吊装位置加强筋，安装时，采用吊车一次起吊安装，吊装时钢筋笼不得变形。安装就位后，应采取固定措施，以防止钢筋骨架偏移或上浮。6、水下砼灌注钢筋笼放入桩孔后，再次清孔合格后立即进行水下砼浇筑工作，由于主墩柱径较大，为保证砼的顺利灌注应充分保证砼的灌注速度，灌注桩基砼时，利用二台砼搅拌工厂供料。砼输送采用砼输送车输送到位，吊机吊装灌注。工地备用发电机作为备用电源。桩基砼灌注采用直升导管法灌注，导管采用φ25cm螺口导管，下料斗的砼贮量满足5m3以上，以满足首批灌注。灌注水下砼时注意事项： ①灌注前导管底离孔底的距离一般不能超过50cm，首批砼一定要有足够数量，以满足灌注后导管埋入砼面超过1.0m以上的要求，灌注后及时测量砼面的高度，以确定砼埋管深度。②砼导管使用前应检查导管是否变形，管口是否完好，导管内壁是否光洁等，然后进行组拼并进行水密试验。③在砼灌注过程中，设专人测量孔深，准确掌握砼面上升高度，以便严格控制导管埋深。同时作好砼灌注记录备查。④、试验人员值班，确保砼按经监理工程师认可的配合比拌制。并按施工技术规范规定的频率全面检查砼的坍落度，和易性等指标，严格控制砼的拌制质量。⑤、砼开始灌注后，不得中途停顿，须连续灌注。为此砼灌注前必须全面严格检查各种机械，排除故障隐患，灌注过程中电器和机械维修人员跟班作业，配备必要的配件，出现故障应及时抢修。⑥、加强砼灌注前的调度安排及灌注中的现场指挥及施工机械专人操作，专人负责导管装拆，做到有条不紊。7、钻孔桩施工常见事故的处理：①掉钻掉钻后应继续保持泥浆循环防止埋钻，并及时用绳套和打捞钩打捞。如钻头被埋住，应使孔内保持较高水头，并用吸泥机清除泥碴，再用打捞钩打捞钻头。②塌孔、埋钻保持孔内水头，加大泥浆比重护壁；跟进钢护筒隔绝易塌地质层，钻孔至易塌层抛袋水泥搅拌凝结护壁。若由于塌孔埋钻，即在孔内套入稍小于孔径的护筒，保持水头，加大泥浆比重，用吸泥机清孔后将钻头提起。③砼中断灌注若孔内灌注砼不多时，中断灌注，则将钢筋笼拔出，重新清孔；若孔内灌注砼较多时，中断灌注即将导管拔出，孔内回填片石，用冲击钻机重新冲孔。8、桩身质量检测当砼灌注结束并经养护达到设计强度后，在监理工程师在场的情况下，采用超声波检测法对桩基进行无破损检测，桩基经检测合格后才能进行下道工序施工。1.1台身施工1.1.1承台、系梁施工1、基坑放样、开挖及处理：利用全站仪准确放样，基坑开挖采用人工配合挖掘机进行，浇筑水泥砂浆垫层进行封底。 2、钢筋的制作与绑扎：在进行承台、系梁钢筋的制作、绑扎过程中要注意墩台身预埋钢筋的设置，并在大体积承台中预埋冷却管。3、模板安装、加固：模板采用钢模板，安装稳定牢固，中系梁模板采用钢模板，下面用包箍固定，保证稳定牢固，接缝平顺严密不漏浆。4、砼施工：混凝土在拌和站统一拌和，混凝土运输罐车运至现场，分层浇筑，用插入式振捣器振捣密实，振捣注意不得碰撞冷却管。5、承台、系梁的拆模、养生：达到拆模强度后及时拆模，利用草袋覆盖养生，养生期间始终保持在湿润状态，一般情况下养生7天或根据监理工程师要求。1.1.1墩、台身施工本标段桥梁均为柱式圆墩，直径Ф1.3m。1、施工放样：清理基础顶面灰尘、杂物。用全站仪准确放样。2、钢筋工程：按照设计文件加工制作钢筋，现场绑扎、焊接，钢筋绑扎间距均匀、稳固，符合规范及设计要求。3、模板工程：墩、台身必须同时保证内在和外在质量。墩、台身模板采用大块钢模板或按照设计尺寸加工的定型钢模板。模板表面平整光洁，每次使用前应涂刷脱模剂以砼表面光洁美观；模板采用包箍加固，安装牢固，接缝要平顺严密不漏浆。浇筑过程中，安排专人检查模板间的连接、支撑是否牢固，有否漏浆。4、混凝土工程：混凝土集中拌和，运输至现场，利用吊车送入模，分层浇筑，分层浇筑厚度不超过30cm，振捣密实。浇筑完毕，表面进行压光处理。待达到强度后，拆模、养生。1.1.2盖梁施工盖梁施工工序：搭设支架→测量、放样→钢筋制作、安装→模板安装→混凝土浇筑→拆模、养护。1、承重架施工在墩身施工到距墩顶适当位置时（该位置根据承重架的高度而定，一般设1米）预留2个Φ200mm圆孔,墩身施工完毕后在该桥墩的2个圆孔内穿4根直径为Φ180mm钢棒做承重架牛脚,承重架采用两片I45b型钢，长度12m，每侧一片,为确保工字钢的横向稳定，二排工字钢之间每隔2m加设一道横向拉杆(衬管)，承重横木采用32cm×20cm×15cm新改制的锯材，为便于底模的标高作小范围调节及砼浇灌后的脱模工作，在横木和三角架之间应设置一层木制对口楔，对口楔长度以15cm为宜，盖梁的两端头下部为适应斜度的需求，采用定做的三角型型钢支撑架，至此，整个盖梁承重架完全形成，施工时应考虑施工挠度的影响，在施工前应对底模标高设置相应的施工预拱度。 2、模板的制作及安装2.1模板配备：采用大块钢模板安装，一次性浇筑完成。2.2模板的制作（1）钢模板宜采用标准的组合模板，组合模板的拼装及各种螺栓连接件应符合相关要求。钢模板及其配件应按批准的加工图加工，成品经检验合格后方可使用。（2）木模板制作可在工厂或施工现场制作，木模板与混凝土接触的表面应平整、光滑，多次重复使用的木模板应在内侧加钉薄铁皮。木模板的接缝可做成平缝、搭接缝或企口缝。当采用平缝时，应采取措施防止漏浆。木模的转角处应加嵌条或估成斜角。重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。（3）加工好的模板必须逐块进行验收，并进行场外试拼装，拼装成盖梁要求尺寸后再次测量尺寸偏差，进行校正，使偏差值应符合规范要求。2.3模板安装模板采用吊车进行安装，模板之间采用螺杆进行连接，安装好的模板应线型顺适，接头紧密平整，位置准确。2.4模板安装的技术要求（1）模板一钢筋安装工作应配合进行，妨碍绑扎钢筋的模板应待钢筋安装完毕后安设。模板不应与脚手架联接（模板与脚手架整体设计时除外），避免引起模板变形。（2）安装侧模板时，应防止模板位移和凸出。侧模板设拉杆固定。浇筑在混凝土中的拉杆，应按拉杆拨出或不拨出的要求，采取相应的措施。（3）模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。 （4）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，符合要求后方浇筑混凝土。浇筑混凝土前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。重复使用的模板、支架、拱架应经常检查、维修。（5）浇筑混凝土时，发现模板有超过允许偏差变形值的可能时，应及时纠正。3、钢筋制作及安装3.1作业条件（1）熟悉桥梁设计图纸，明确各工序做法。（2）进场钢筋按图纸要求悉数进场，且已试验合格。3.2钢筋加工（1）根据图纸设计要求，钢筋工长应熟悉图纸进行钢筋抽样，抽样完毕后，方可交付钢筋工下料。（2）在钢筋下料过程中，应严把质量关。而且质量员应不定期抽查后台下料长度与钢筋工长料单长度比较，误差大于规范要求的应重新制作。（3）成品堆放应标明所用部位、长度、规格。3.3钢筋绑扎（3）钢筋在支架施工完成铺好底模后就可进行。（2）用粉笔在底模上按设计要求划出主筋间距，逐个进行绑扎。在骨架两根主筋重叠段应增加焊缝，焊缝间距100cm，焊缝长度为2.5d。（4）钢筋绑扎时,箍筋应与受力钢筋垂直,箍筋搭接处承受力钢筋方向相互错开。（5）钢筋绑扎完毕后,应在梁底和钢筋外侧垫齐同标号细石混凝土垫块，以保证混凝土保护层厚度和不露筋。（6）绑扎钢筋时应满绑,不得缺扣或漏绑。3.4质量要求（1）高度重视半成品加工质量，下料前必须调直钢筋。下料尺寸必须经施工技术人员严格审查后执行。钢筋制作一律在工地加工房内使用机械加工弯制成半成品使用。保证弯曲角度和平直部分长度。加工好后应按照规格品种分类堆放整齐，交待工人取用时不得错拿错放，以保证成型骨架准确。（2）钢筋骨架绑扎注意绑扎方法,宜采用十字扣绑扎法,不得采用顺扣,防止钢筋变形。3.5成品保护（1）成品钢筋应垫平堆放,且应分规格和品种堆放。（2）钢筋堆放时,要保持钢筋表面洁净。（3）避免踩蹋已绑扎好的钢筋。4、混凝土浇筑 4.1混凝土的拌制（1）严格按混凝土配合比拌制混凝土，混凝土搅拌完毕后，应检测混凝土拌和物的坍落度；浇筑过程中要严格控制混凝土的坍落度及和易性。（2）应检查混凝土拌和物的均匀性，混凝土拌和物应拌和均匀颜色一致，不得有离析和泌水现象。4.2混凝土的运输入模混凝土由罐车运送至现场，放入料斗内，利用吊车将料斗吊至待浇筑位置入模,入模高度不能大于2m，超过2m则布置串筒。应避免串筒出料处混凝土接触系梁钢筋，发生分离、离析。4.3混凝土浇筑振捣混凝土应按一定的厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑完上层混凝土，分层应保持水平，分层厚度不宜超过规范规定；采用插入式振捣器振捣混凝土，每次移动间距不应超过振动器作用半径的1.5倍，与侧模应保持5～10cm距离，插入下层混凝土5～10cm，每振动完毕后应边振动边徐徐提出振动棒，应避免振动棒碰撞模板、钢筋及其它预埋件；对每一振动部位，必须振动至该部位混凝土实心实意为止；浇筑混凝土期间，应设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。4.4混凝土外观质量保证措施为保证盖梁混凝土表面光泽及颜色一致，施工中将采用同一品牌的水泥及脱模剂，另外我们在施工中还将重视以下几点，即：严格控制混凝土的配制计量工作；严格控制混凝土的坍落度、和易性及搅拌时间；选用有经验的工人进行混凝土振捣，既防止欠振影响混凝土强度，表面出现气泡，又避免因过振而产生的混凝土离析现象；严格进行混凝土的养生。4.5混凝土的养护（1）混凝土浇筑完成后，在初凝后尽快予以覆盖和洒水养护，覆盖时不得损伤或污染混凝土的表面。混凝土面有模板覆盖时，应在养护期间经常使模板保持湿润。（2）当气温低于5℃时，应覆盖保温，不得向混凝土面上洒水。（3）混凝土养护用水的条件与拌和用水相同。（4）混凝土的洒水养护时间一般为7天，可根据空气的湿度、温度和水泥品种及掺用的外加剂等情况，酌情延长或缩短。每天洒水次数以能保持混凝土表面经常处于湿润状态为度。（5）混凝土强度达2.5Mpa以后方可拆除模板，随即进行表面的修饰。当气温过低时，可采取蒸气覆盖养生。 （6）混凝土强度达到2.5MPa前，不得使其承受外荷载。5、模板拆除模板的拆除期限应根据结构物特点、模板部位和混凝土所达到的强度来决定。一般应在混凝土抗压强度达到2.5Mpa时方可拆除模板，模板拆除应遵循先支后拆，后支先拆的顺序，拆时严禁抛扔，模板拆除后应维修整理，分类妥善存放。1.1空心板的预制1.1.1施工准备1、材料水泥：应采用高品质的强度等级为52.5和42.5的硅酸盐水泥。粗骨料：采用连续级配，碎石最大粒径不宜超过20mm。混凝土：预制空心板、封锚端、均采用C50；封端混凝土采用C40。钢筋：采用R235和HRB335钢筋，应符合《钢筋混凝土用热扎带肋钢筋》（GB13013-1991）和《钢筋混凝土用热扎带肋钢筋》(GB1499-1998)的规定。预应力筋：采用抗拉强度标准值fpk=1860MPa，公称直径d=15.2m的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2003）规定。钢板：采用《碳素结构钢》（GB/T700-2006）规定的Q235B钢板。锚具采用15-4型、15-5型和15-6型系列锚具及其配件；预应力管道采用圆形金属波纹管。2、预制场布置及机具预制场共布设20m预应力混凝土空心板预制台座28个，台座采用重复利用。台座采用15cm厚C20混凝土浇筑基础，角钢包边，浇筑台座混凝土时按间距1m设侧模拉杆孔。台座顶面按照设计图纸跨中反预拱度，预拱度按抛物线设置，计算后由水准仪控制各点高程。预制场范围内台座与台座之间全部用厚20cmC20混凝土硬化，并在两侧设排水沟，保证场内不积水。台座纵向布设，预制厂设跨径为10m的10T龙门吊，用于起吊混凝土、调运模板、安装钢筋。3、混凝土配比空心板C50混凝土强度等级配比为：水：水泥：砂：石：外加剂，材料加重误差：水泥不得超过±1%，砂、碎石不得超过±2%，水、外加剂不得超过±1%，出料混凝土塌落度控制在14～18cm（如需泵送可根据实际需要进行适当的调整）。1.1.2空心板预制施工1）模板施工 空心板模板采用定型组合钢模，由正规模板厂家制作，用角钢和槽钢加劲，保证模板刚度和表面平整度。底部用对拉螺栓固定，芯模采用钢模，待砼达一定强度后分节抽出。开工前应先对模板进行试拼，试拼不适合应及时修整。模板应满足以下要求①具有必须的强度、刚度和稳定性、能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状，尺寸和模板各部件之间相互位置的准确性；②便利制作、装拆容易、施工操作方便，保证安全。③模板板面光滑平整，接缝严密，确保砼在强烈震动下不漏浆；④我部内外模板均采用组合钢模保证梁体线形，提高模板的适应性和周转率。施工时要对模板进行清理，要求模板表面无混凝土残存物，且线形平顺，表面平整。并测量梁长，对应检查核对预制空心板的长度；调整楔形块位置及四个角的高度，仔细调整楔形块钢模板平整度。模板内侧涂抹脱模剂，采用统一品种，脱模剂涂抹必须均匀，无积油污染钢筋。底模两侧与侧模接触面安装直径不小于3cm的软塑料管，塑料管必须与底模顶面紧贴平行，接缝平整，防止漏浆。经自检合格后，进行下道工序的施工。2）钢筋骨架、预应力管道制作与安装①所有钢筋在加工之前，进行清污、除锈和调直处理。钢筋制作拟在钢筋棚配料、下料、对接、弯制、编号、堆码。Φ16mm以上主筋的连接采用双面搭接焊，结构中不能采用闪光对焊采用电焊机焊接。对焊工作由持有上岗证书的焊工执焊。正式施焊前应取对焊试件，送中心实验室检验，检验合格后方准予正式施焊。下料前应核对图纸无误后方准下料。②钢筋弯制前应对预应力槽口处作钢筋模型以确定钢筋与锚头有无干扰，以便事前采取措施，使钢筋避免开槽口。绑扎钢筋前先在底模板表面上用粉笔按图划好箍筋间距，用定位钢筋固定箍筋后，主筋穿过箍筋，按图纸要求间距逐个分开，，先绑扎纵向的主筋，后绑扎横向钢筋。纵向主筋（通长筋）接长采用双面搭接焊工艺，焊缝长≥5d（d为钢筋直径）；焊接时应先由中间到两边，对称地向两端进行，并应先焊下部后焊上部，每条焊缝一次成活，相邻的焊缝应分区对称地跳焊，不可顺方连续施焊；接头错开布置，两接头间距﹥1.3倍搭接长度，搭接长度区段内接头面积百分率≤50%。其余钢筋采用绑扎接头，所有接头位置应互相错开，接头长度区内受力钢筋接头面积不超过25%该接头断面面积；绑扎板梁顶面负弯矩钢筋应每个节点均要绑扎，所有主筋（纵向方向）下和腹模、翼缘侧面均应放置砂浆垫块，砼垫层的厚度及强度应满足要求。③ 骨架的焊接采作分段、分片方式，在专用的焊接台座上施焊，然后运至现场装配成型。骨架的主筋在对焊或搭接焊时应适当配料，使之在成型焊接时其对接头能按规范要求错开设置。钢筋骨架在现场采用吊车起吊或小龙门吊安装，其装配程序是：安装梁底支座上垫板在底模上准确的标出各段钢筋网片的定位线分段安装底板部分及腹板钢筋（安装内模板）绑扎顶板钢筋（安装外模板和堵头模板）。在安装堵头模板前，要检查梁底预埋钢板位置是否准确，梁端有伸缩缝位置的开槽及预埋钢筋是否与图纸中所要求的一致；边梁翼板上要注意预埋防撞墙钢筋和通信设备预埋的铁件等，同时要注意板端腹束封锚段砼与伸缩缝砼同时浇注。一切检查合格后，方可浇注砼。④预应力管道采用金属波纹管，管道埋设时，应严格按设计要求，精确定位。定位方法用φ8钢筋网定位，管道定位钢筋间距为50cm，（设计图中的间距为0.5m，施工中根据实际需要对曲线段的预应力管道定位钢筋可适当调整）。定位钢筋与腹板或底板钢筋应牢固焊接，以防砼振捣时管道移位。波纹管定位后插入塑料管，以防大混凝土浇筑过程中水泥浆渗漏堵塞孔道。张拉的预应力束，在浇住砼前应穿入管道，并将锚固端按设计要求固定好。每一管道端口要封好，不得让水泥浆进入管道中。后张预应力筋制作安装允许偏差项目允许偏差（mm）管道坐标梁长方向30梁高方向10管道间距同排10上下层10钢筋位置允许偏差序号项目标准1受力钢筋间距（同排）±10mm（±5mm二排以上）2箍筋、横向水平钢筋0，-203保护层与设计尺寸的偏差±5mm4钢筋骨架尺寸长±10mm宽、高±5mm 5弯起钢筋位置±20mm3）预应力束下料和穿束钢绞线的下料长度等于孔道净长加构件两端的预留长度，张拉端预留长度各为70cm；对两端张拉钢绞线采用整束同时穿入时，对应各束应进行顺序编号。单根穿入时，也应按一定的编号顺序进行，以免钢绞线在孔道内人为的打叉现象；整束穿入时，钢绞线应排列理顺，沿长度方向每隔2m~3m用铁丝捆扎一道，在端头一米范围内全部用透明胶带纸捆扎。穿束完成后，检查预应力管道（金属波纹管）上是否有破损，如发现裂纹或破洞应及时用透明胶带纸封死。锚下钢绞线的起弯角度和平面位置应严格按照设计图纸要求施工，尤其要保证锚座的锚口平面位置应与锚下钢绞线垂直，在浇注砼前用纱布堵塞锚口与钢绞线之间的空隙，防止浇注砼时水泥浆浸入锈蚀和堵塞波纹管。钢绞线的切断，采用砂轮切割机，以保证切口平整、线头不散。4）砼浇注钢筋和模板安装完毕，经监理工程师检验并签认后方可进行砼的浇筑施工。砼在拌和站集中拌制，水平运输采用混凝土搅拌运输车，垂直运输用龙门吊吊储料斗起吊入模（或采用泵送砼）。浇筑底板砼时砼从腹板上倾倒入底板后，使用振捣器插入底板中心，使用振捣器来振捣，以确保底板砼的密实性；底板砼浇筑至梁长的1/3时，再返回浇筑腹板、顶板砼，浇筑到顶板后，及时整平、抹面收浆，依此循环直至梁体砼浇筑完成。在混凝土初凝时，进行混凝土顶面拉毛。混凝土浇注温控防裂措施：混凝土浇筑完毕后，应在浇筑完毕后的12小时以内对混凝土加以覆盖保温养护。混凝土浇水养护的时间不少于14天，浇水次数应保持砼处于湿润状态。砼表面局部泛白时，即可全面覆盖土工布浇水养护，浇水频率每4h一次，确保混凝土14d，始终保持湿润。设置给水笼头，配以胶管给水，土工布覆盖，浇水降温养护。喷淋系统养护，围绕梁体四周架设PVC给水管，在水管上按5cm间距刺孔，以循环方式喷淋养护。浇水养护综合，使砼内外温差控制在25℃范围以内。养护措施必须有专人负责。冬季施工时混凝土入模温度应大于10℃，砼的浇筑尽量选择在白天进行，混凝土浇筑12小时后，应洒水养护7天。若气温低于5℃时，应采用暖棚加热法养护板梁，采用较小的水灰比，保温时可向混凝土表面洒水以增加湿度。采用蒸汽加热养生砼时，砼的升、降温速度不得超过下表规定： 加热养护砼的升、降温速度（0C/h）表面系数（m-1）升温速度降温速度≥61510＜6105夏季拌合砼水温须降低，浇筑砼后，砼表面采用土工布覆盖洒水养护。5）预应力束的张拉施工预应力钢束必须待混凝土立方体积强度达到设计混凝土强度等级的85%后，且混凝土龄期不小于7d，方可张拉。空心板均采用整体两端对称张拉。预应力张拉，按规定的顺序进行，不随心所欲。张拉时，用应力控制方法张拉，并以伸长值进行校核。实际伸长值与理论伸长值之差应控制在6%以内。否则暂停张拉，待查明原因并采取措施加以调整后，方可继续进行张拉。张拉的施工工艺如下：010%σcon100%σcon（持荷2min）张拉顺序按：左N1→右N2→右N1→左N2顺序来进行。实际伸长值的量测方法为：△L＝△L1＋△L2-C△L1一从初应力至控制张拉应力间的实测伸长值（cm）；△L2一初应力时的推算伸长值（cm），可采用相邻级的伸长度；C—砼构件在张拉过程中的弹性压缩值（不考虑）每束预应力筋张拉顺序应严格按已定顺序张拉，张拉完后用砂轮机切除多余钢绞线，但锚固后的外露长度不宜小于30mm。同时，预应力筋在张拉过程中应严格遵循以下技术和安全技术措施：严格按照已定要求的顺序张拉，严禁超张拉或拉力不足；每束钢绞线断丝或滑丝不能超过1丝，每个断面断丝之和不超过该断面钢丝总数的1%；张拉过程千斤顶对预应力筋施加的力要均匀、缓慢，反映到油表读数不应超过4Mp/min；张拉过程中为避免钢绞线卡死和减少预应力损失，在张拉到初应力时一端油泵暂停，另一端继续施压，采取两端分级张拉，能使钢绞线在波纹管道内移动，当两端油表读数超过5Mp，起动油泵继续张拉至设计值。张拉预应力筋时严禁任何人站在千斤顶的后方，或踏踩、碰撞预应力筋；测量预应力筋的伸长值及拧紧螺母时，应停止开动千斤顶； 预应力断丝、滑丝限制类别检查项目控制数钢丝束、钢绞线束每束钢丝断丝或滑丝1根每束钢绞线断丝或滑丝1丝每个断面断丝之和不超过该断面钢丝总数的百分比1%螺纹钢筋断筋或滑移不容许6）锚头封裹在锚头封裹前用砂轮锯切割多余的钢绞线，切割不得使用电焊等进行，锚具外钢绞线的外露长度不宜小于30mm，并应保证钢绞线端头混凝土保护层厚度不小于20mm。7）孔道压浆张拉完成后应及时压浆，孔道压浆采用C50水泥浆。压浆前将孔道冲洗洁净、湿润，如孔道内有积水，使用压风机排除后方可进行压浆。压浆采用活塞式灰浆泵压浆，压浆前先将压浆泵试开一次，运转正常并能达到所需压力时，才能正式压浆，压浆时灰浆泵泵压保持在0.5～0.7MPa。孔道两端必须采用特制的压浆嘴，保证能够开合自如。当梁的另一端排出浓浆时关闭出浆口阀门，并提升压力至0.7MPa，持压2分钟，关闭压浆端压浆嘴阀门关闭出浆口后，保持0.5Mpa的一个稳压期，该稳压期不少于2min。必要时孔道要采用二次压浆，以保证孔道满浆，但两次压浆的时间间隔不应超过45min，压浆控制压应力为0.5～0.7MPa。每批孔道压浆时均应对水泥浆取4组7.07×7.07×7.07cm立方体试件，标准养护28天，检查其抗压强度，作为评定水泥浆质量的依据。同时孔道压浆应注意以下事项：孔道压浆顺序为先下后上，将集中在一处的孔一次压完；水泥浆的泌水率最大不超过3%，拌和后3h泌水率应控制在2%，泌水应在24h内重新被浆吸回，水泥浆的稠度宜控制在14～18s之间；压浆以水泥浆充满孔道空隙为原则，一般在出浆口先后排出空气、水、稀浆、浓浆后，封闭出浆口，并保持不小于0.5Mp的压力2min以上，然后关闭阀门，拔出喷嘴；在管道压浆前梁体不能安装到位，在压浆强度达到设计要求后方可移运和吊装；孔道压浆完成后应立即将锚端水泥浆冲洗干净，同时清除支撑锚垫板及锚具、端面砼的污垢，并将端面砼凿毛，以备浇注封锚砼； 浇注封锚砼，其标号应与梁体砼相同，浇注时要仔细操作并认真捣实，使其于锚具处的砼结合密实；8）砼浇注完成后按以下要求检查板梁，合格后才能进行板梁的吊装。预制梁、板的允许偏差检查项目规定值或允许偏差（mm）梁（板）长度＋5，－10宽度干接缝（梁翼缘、板）±10湿接缝（梁翼缘、板）±20箱梁顶宽±30腹板或梁肋＋10，0高度梁、板±5箱梁＋0，－5跨径（支座中心至支座中心）±20支座平面平整度21.1.1质量保证措施1．施工技术方面施工技术、施工工艺是保证结构物及混凝土外观质量的先决条件，施工技术主要分为以下几个方面：原材料原材料质量的好坏，直接关系到工程质量的好坏。没有合格的原材料就不会有合格的产品，在原材料的选购上，严格按照规范要求，对各种原材料进行试验检测；一个是材料人员直接和料场或生产厂家联系，不从中介商手中进料，避免不合格材料的进货渠道；再一个方法就是由中心试验室对所进材料进行定期、定量抽检。为了保证结构物的质量，进合格的材料，用于结构物的施工。配合比设计在工程开工前由中心试验室对各种原材料、水泥等进行检测、试验，在原材料合格的基础上进行配合比设计。经过大量的试验找出一种既满足规范要求又经济的配合比，用于施工。在施工过程中根据原材料、水泥标号的变化不断进行新的配合比设计，及时调整配合比用以指导施工，确保混凝土的工程质量及外观质量。模板模板的好坏直接影响到混凝土的外观质量，所以在模板的选择与加工上我们采用钢模板，以保证结构物的外观质量，因为结构物的外观好坏直接关系到一个企业的形象及技术水平的高低，影响到后续工程的施工，是占领一个市场最直接的因素。 项目经理胡有洪2、质量保证体系副经理荣小林总工程师邓卫华现场技术负责人宋伟平预制场作业负责人测量队韦江山物资机械部郭德涛工程部周小亮质检部曹长东试验室张彬 1.1.1安全保障措施1、建立以项目经理为首的安全保证体系，设专职安全员，建立安全生产值班制度，对现场安全生产负责日常安全检查，贯彻“安全第一，预防为主”的方针。2、与作业队签订安全协议，明确承担的安全职责和费用，制定安全工作细则，报项目方监督。3、进入施工现场必须穿戴统一的工作服和安全帽。4、现场各种机电设备，脚手架等均实施挂牌验收制。未经专职人员验收合格不得使用。操作人员必须持证上岗，并做好保养，保洁工作。5、安全用电必须配置“一机一闸一触保”，临时配电板（箱）必须全部安装灵敏漏电保护器。6、各种电动机机械必须有接地装置。定期检查，确保无故障后方能开动使用。遇停电或下班休息时，必须拉闸加锁。电机机械严格按“一机一闸制”接线。7、机械传动部位必须设有护罩，所有设备的安全防护装置齐全，吊车的安全钩可靠有效。8、现场施工期间，必须将施工设备电源、照明电源、办公用电源以及电灯电源分别设置电盘作出标识。拆接电源时，由专职电工负责，其他人员不准任意拆接。9、施工现场和生活区配备一定数量的消防安全器材，整个施工过程中须有专人监护、保养。10、吊装作业时，严禁在起重臂下站人。1.1.2、文明设施1、施工期间禁止向作业区外抛仍物体。2、作业区内要每天进行清理，对已废弃的料、具等定点集中堆放，随时撤离施工现场，确保作业区内空间能满足正常施工。3、施工中的弃碴、弃土和费浆运送至制定弃碴厂处理，不得随意弃倒，以免污染周边环境。4、在机械作业区内铺设彩条部，避免混凝土、机油等杂物洒在路面上。1.2梁板的架设1.2.1准备工作1、组织吊装专班人员，进行吊装作业的技术方案交底和安全防护交底工作。2、落实吊装作业的外围协调、交通疏导工作安排。 3、检查维护吊车、运梁车等设备的工作状况，确保良好。4、落实完善吊装现场的各种围护、警示标志标牌。5、提前作好支座垫石上的钢板安装、支座轴线定位等工作，清点支座型号、数量、使用部位等情况，检验空心板编号、确立吊装顺序。6、运梁道路及桥梁现场的吊车就位地基及通道进行整修碾压密实。7、空心板上的杂物污渍已清理干净，预埋件调整顺适，满足设计要求。8、现场用电、电焊机、临时加固钢筋等准备完善。1.1.1梁体运输1、空心板装车采用两台50T汽车吊分别支立于待装空心板两端，运梁拖车停放于一侧，利用两根钢丝绳及卡环分别穿连空心板两端四个预埋吊环内，确认无误后，轻扬吊臂，使钢丝绳临界受力，然后先微微吊起空心板的一端，使梁体一端脱离台座，梁体稳定时，再起吊另一端，至梁体完全脱离台座，至此，在专人的口哨指挥下，两台吊车同步起吊适当高度后，协调转向，使梁体位于拖车上方，缓慢下落，将空心板置于拖车上适当位置，并确保梁体两端支点位置至梁端距离不超出3m。在完全卸落后，利用5t葫芦对梁体两端进行可靠捆绑，方能松脱吊环处的钢丝绳。2、运梁拖车运梁，应有专人指挥、专人在车尾两侧跟随监控。从拖车起步至匀速行驶，需认真监控捆绑的葫芦工作状况是否正常，松紧度无明显变化。途中运梁车的行进速度应控制在5-10KM，弯道处必须提前减速，慢速通过。严禁突然加速或减速。1.1.2空心板架设安装1、两台吊车提前就位，一台位于待安装桥跨的桥位一侧，另一台位于临近的桥台部位，并提前作好计算，使之满足悬臂吊装距离要求。2、待运梁拖车运梁至该桥跨桥位侧路基上时，先停稳拖车，并将拖车车轮用枕木支垫，防止拖车滑移。3、启动两台两端捆绑的葫芦，撤出捆绑制约。5、先缓慢提起拖车尾那端的梁体，使拖车尾完全脱离梁体，带梁体稳定后，完全提起梁体使之水平。6、在专人口哨的指挥下，两台吊车同时协调转向，同步提升，保持梁体水平，至梁体空中位置大致位于待就位的桥跨对应支座上方。 7、落梁前，迅速再次检验支座安放位置是否准确，并在统一指挥下，使梁体水平下落。缓慢就位，在就位时，反复检验梁体的纵向、横向位置是否准确，以及支座是否压实，可视需要多次轻微提起、缓慢放落梁体，确保梁体就位准确和支座安放到位。吊车，分别调整吊臂，并将吊钩与空心板两端的吊环利用钢丝绳可靠连接，适度收紧钢丝绳。4、松脱空心板8、如此重复，将空心板依次安装就位。安装时，随时检查调整，使梁端缝宽一致，并满足设计要求。1.1.1支护加固措施1、空心板吊装就位后，迅速安排工人将铰缝钢筋调整到位，并进行焊接，使各初步两片形成整体。2、在各板顶绞缝处，横向加设临时连接钢筋，并与各梁体表面钢筋焊接，使空心板整体性加强。3、在桥跨两侧的边板外缘，利用木楔塞紧空心板底边，防止梁体沿横坡方向滑移。同时在墩台处加设粗木支撑边板翼沿下，防止边板因偏心滑移。4、空心板体吊装完成后，应迅速组织上部清理及准备工作，报监理工程师验收后，尽快完成铰缝混凝土施工，使梁体形成完整的受力结构体。5、在桥梁未正式通车前，空心板上禁止通行任何重载车辆。板安装允许偏差检查项目允许偏差检查项目允许偏差支座中心偏位(mm)10板顶面纵向高程(mm)+8，-51.2桥面附属桥板铺装及附属工程施工1.2.1桥面铺装（1）、桥面铺装层砼所用钢筋、砼材料、防水材料等都必须符合有关规范的要求。（2）、对板顶面，清除浆皮、浮石、杂物，并用高压清水冲洗干净，在施工中还要防止二次污染，使桥面铺装层砼和下面的板顶面紧密结合。（3）、按设计要求先做好泄水管等。（4）、按照设计要求铺设钝角加强筋、桥面连续钢筋网。钢筋网位置和保护层的厚度应符合设计要求，施工时严禁踩踏钢筋网，并要求防止钢筋网翘起而导致保护层厚度不足。（5）、浇筑桥面铺装层砼时先跨中、后支座处全宽进行，以免支座附近砼开裂。砼摊铺要均匀，摊料时砼要略高于桥面标高，经用平板振动器振动压实整平以后，标高正好符合设计要求。 1.1.1伸缩缝的安装伸缩缝安装时由伸缩缝生产厂家的技术人员指导施工。伸缩缝留槽时，可在一端板头浇筑后，在另一端板头浇筑前粘贴适当厚度的泡沫塑料板，伸缩缝的预埋件要在板端先预留好。铺油时把预留槽先用砂子填起来，待铺油完毕后再用切缝机切开，清理出填充的砂子和杂物，再安装伸缩缝型钢、浇筑砼成型。这种施工方法不但能够保证伸缩缝与路面的平整，还可以提高伸缩缝的寿命，汽车通过时不跳车，提高行车的舒适性。1.1.2防撞护栏施工1）防撞护栏浇筑前必须把桥面板凿毛，并用高压水冲洗干净，扳直桥面板预埋的钢筋，处理好二处的接缝。2）防撞护栏的模板要用精确加工的钢模，以保证浇筑出来的护栏顺畅美观。3）防撞护栏使用的水泥应是同一厂家、同一标号，最好是同一批次的，使浇筑出来的砼色泽一致。4）浇筑防撞护栏时应注意调整好上、下缘的高程，使浇筑出来的护栏顺畅。2资源配置2.1人员配置根据施工进度，安排如下劳动力：表6.1主要劳动力配备表序号工种人数序号工种人数1队长28钢筋工122施工员29木工83质检员110混凝土工104安全员111电焊工25试验员112起重工16材料员113吊车司机27电工114普工10总计532.2机械配置机械配置见下表:表6.2主要机械设备表 序号名称规格型号数量备注1汽车吊QY802台　25t2运板车HTD12001台3氧焊1套4电焊机2套5张拉设备2套工作1套，备1套6振捣器4台7切割机1台8弯曲机2台9截断机1台10磨光机2台1.1测量及试验设备水准仪2台，全站仪1台，50m钢尺2把，坍落度测定仪1套，塑料试块模6组18块。2工期保证措施我单位为使该项目能以“四个一流”的标准按期完成，尽早发挥投资效益，我们主要采取下列措施：1、指挥机构迅速成立及时到位为加快本合同的建设，我单位已成立有力的合同段项目经理部，对内指挥施工生产，对外负责合同履行及协调联络。2、施工力量迅速进场实施本合同的施工队伍已选定，即可迅速进场，进行施工准备。机械设备将随同施工队伍迅速抵达，确保本桥按时（或提前）开工。3、施工准备抓早抓紧尽快做好施工准备工作，认真复核图纸，进一步完善施工方案，落实重大施工方案，积极配合业主及有关单位办理征地拆迁手续。主动疏通地方关系，取得地方政府及有关部门的支持，施工中遇到问题影响进度时，将统筹安排，及时调整，确保总体工期。4、施工组织不断优化以施工进度和工期要求为据，及时完善施工方案，落实施工方案，报监理工程师审批。根据施工情况变化，合理安排劳力、机具设备，使施工工序衔接。 5、建立从经理部到各班组的调度指挥系统，全面、及时掌握并迅速、准确地处理影响施工进度的各种问题。对工程交叉和施工干扰应加强指挥和协调，对重大关键问题超前研究，制定措施，及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。6、强化施工管理，严明劳动纪律，对劳动力实行动态管理，优化组合，使作业专业化、正规化。7、实行内部经济承包责任制。既重包又重管，使责任和效益挂钩，个人利益和完成工作量挂钩，作到多劳多得，调动施工队及每个人的积极性和创造性。8、安排好雨季的施工根据当地气象、水文资料，有预见性地调整各项工作的施工顺序，并作好预防工作，使工程能有序和不间断的进行。9、加强机械设备管理切实做到加强机械设备的检修和维修工作，配齐维修人员，配足常用配件，确保机械正常运转，对主要工序要储备一定的备用机械，确保机械化施工顺利进行。10、确保劳力充足，高效根据工程需要，配备充足的技术人员和技术工人，并采用各项措施，提高劳动者技术素质和工作效率。1安全保证措施本工程主要安全隐患在板的运输及架设、临时用电、高空作业等方面，针对以上方面制定相应的措施。1.1安全目标杜绝人身伤亡事故和重伤事故，消灭责任交通事故，消灭火灾、爆炸事故。职工轻伤率控制在1.5‰以内。1.2板的运输及架设板在运输过程中，拖车时速应控制在5km/h以内，除一名驾驶员外，还应指派一名助手协助瞭望，及时反映安全情况和处理安全事宜。平板拖车不得坐人。重车下坡应缓慢行驶，并应避免紧急刹车。行驶至转弯或险要地段时，应降低车速，同时注意两侧的行人和障碍物。吊装作业指派专人统一指挥，参加吊装的起重工要掌握作业安全要求，其他人员要有明确分工。吊装作业前必须严格检查起重设备各部件的可靠性和安全性，并进行试吊。各种起重机具不得超负荷使用。钢丝绳的安全系数不得小于安全技术规范的要求。 作业地面应坚实平整，支脚必须支垫牢靠，回转半径内不得有障碍物。两台起重机同时起吊一片板板时，钢丝绳应保持垂直，各台起重机升降同步，各台起重机不得超过各自的额定起重能力。吊起板体时，应先将板体吊离地面10厘米左右，停机检查制动器灵敏性和可靠性及板体的绑扎的牢固程度，确认情况正常后，方可继续工作。作业中不得悬吊重物行走。起升或降下板体时速度要均匀、平稳。保持机身的稳定，防止重心倾斜。1.1施工临时用电施工用电规范化按照建设部《施工现场临时用电安全技术规范》（JGJ46-2005）采用TN-S系统（三相五线制）做到三级漏电保护。严禁用同一各开关直接控制二级以上用电设备（含插座）必须施行一机一闸一触保。场地临时用电，必须用绝缘物支撑，不得将电线绕在钢筋、树木或脚手架上。1.2高空作业1、从事桥台施工的作业人员不得患有心脏病、高血压、癫痫及贫血病。必须定期体检，必须佩戴安全带，穿防滑鞋及安全防护用品。所有作业用工具、料具必须装入工具袋内，严禁上抛下扔。2、脚手板要铺满，绑牢，无探头板，固定在脚手架的支撑上。3、人工搬运和绑扎钢筋时，要互相配合，同步操作，钢筋起吊时，捆绑要牢靠，焊接钢筋时，要有防护罩，以防电弧光击伤和灼伤眼睛。4、模板吊装时，检查钢丝绳是否安全，吊环是否可靠，起吊时，听从信号指挥，不得超载，吊物下5m内不得站人。5、高空作业人员必须佩带工具袋，小型材料放入工具袋，较大工具用绳索栓好，不得随便乱放，防止落下伤人。6、上下脚手架不得以绳索作为梯子上下，脚手架上下梯子步距不得大于40cm。7、砼浇筑平台上的减速漏斗要以吊具固定在平台方木或钢构件上，不得用扒钉或铁线栓挂，漏斗、串筒之挂钩、吊环要牢固可靠。8、用电动葫芦吊装模板时，必须常检查钢丝绳磨耗及地龙牢固情况，模板就位后，必须立即用螺栓等固定其位置，以仿倾倒伤人。9、拆除模板及脚手架时，栓牢吊具挂钩再预以拆除，模板、脚手架等不得直接往下仍，地下辅助人员与拆下模板间要有一定安全距离；拆下的模板和脚手架堆放整齐。10、夜间施工时，要有足够的照明设施。11、测量人员高空测量时，要设栏杆，佩带安全带。 1质量保证措施1.1本项目工程的质量管理目标（1）确保标段工程交工验收的质量评定为合格，竣工验收的质量评定为优良。（2）总体工程确保达到优良等级。1.2质量保证体系建立符合ISO9001程序及公司质量保证手册要求的质量保证体系。针对本合同工程特点和质量目标，建立以项目经理为第一责任人的质量保证体系，项目经理对工程质量负责；同时，把工程创优目标分解到各部门，进行质量方针目标管理，并且建立以作业队为基础，技术人员为核心的QC小组，完善全面质量管理体系。根据本工程特点，拟成立以“高效、低耗、安全、优质”为主要工作内容的创优领导小组，进行精心组织、科学安排、合理调配，确保质量目标的实现。各领导、专职工程师职责分明，各负其责。1.3建立质量责任制本合同段项目经理对创优工作全权负责，并进行组织、推动、决策，优化施工工艺，提高施工工程质量，对全合同段创优工程负责。各项目队长对施工项目的创优组织实施，对施工项目创优负责。各管理职能部门及人员对各自的质量职能工作负责。1.4建立作业层全过程质量控制制度在各工序开展之前，对每一作业队进行详尽的技术交底和质量达标操作程序交底。作业队长每日组织作业人员进行施工前讲话；班后对照作业对象填写各单项、分项工程三检记录。专职质检员随时对分部、分项工程进行检查，并如实填写验收评定表；若发现操作过程中存在质量问题或达不到质量验收标准，及时制止，并组织有关人员进行质量偏差原因分析，制定纠正措施，认真整改，确保工程质量达标。对质量通病点设置预控，制定事先防范措施，加强专项检查，杜绝质量通病发生。严格实行“三”检制，并严格按照图9.4对各道工序进行质量控制。图9.4质量检测控制程序框图 1.1质量控制技术措施1.1.1测量及试验质量保证措施①加强测量复核工作，施工过程中经理部组织每季度复核一次导线和水准基点，并作好导线和水准基点的保护工作，测量放样严格执行分级复核制，测量资料有计算人、复核人，确保工程位置正确，结构外形尺寸准确。②严格执行施工用各种规程等，并加强对各种原材料质量的抽检复验，完成土工、圬工等各项工程试验，为科学组织施工提供依据。进行质量跟踪及数据跟踪检测，进行数据统计分析、整理和反馈，以指导施工，确保工程施工质量。1.1.2基础开挖质量控制①本合同段施工的基础为开挖基础，根据当地水文、地形、地质条件，分别制定专项施工技术措施和工艺流程，选派有施工经验的工程技术人员及工人参与施工，确保基础工程质量。③基坑开挖后及时检查基坑平面尺寸、标高等是否与设计相符，检查合格后尽快进行基础砼施工，以防基底被水浸泡。1.1.3砼施工质量控制原材料质量控制：水泥，检验水泥的真实活性及对添加剂的适应性；碎石，检验其级配、材质、规格、含泥量等；砂，检验细度模数及含泥量；减水剂，检验引气性及减水率。生产过程控制：各组分是否按设定配合比计量投料；砼搅拌时间及均匀性是否符合要求；检验砼坍落度及气体含量。 1.1.1预制板施工质量控制①浇筑预制板的场地，必须平整、坚实，避免低洼、积水。②板模板尺寸、垫块、钢筋位置和预埋件的固定，均经检查符合设计、规范要求后，方可进行浇筑，并在浇筑过程中随时复查，防止跑模。③每片板均一次浇筑完成，不得中途间断。④采用30棒配合50棒组合振捣密实。1.1.2桥面质量控制①桥面铺装既要控制好平整度，又要确保其粗糙度。②护栏要确保砼的色泽一致，尽量减少蜂窝、气泡。③护栏施工时，要控制好其线形，以确保其平直、圆顺。1.2质量通病的防治措施质量通病的防治措施见表9.6-1。表9.6-1质量通病的原因分析及预防措施项目通病现象原因分析预防措施基坑1、基坑泡水。1、排水方案不合理；2、抽水设备能力不足；3、基坑灌注砼或管基施工不及时1、根据基坑渗水量及地下水位采用合理的止、排水方案。2、根据涌水量的2.0倍安排抽水能力。3、预留0.1至0.2m厚度，基础施工前迅速开挖。钢筋工程1、钢筋严重锈蚀。保管不善1、对颗粒状或片状锈蚀层必须清除。2、钢筋进场后加强保管，要下垫上盖。 钢筋工程2、钢筋弯曲不直。弯曲不到位采用调直机调直，“死弯”者禁用。使其弯曲到位3、钢筋裂缝脆断。1、钢材材质不良或加工工艺方法有问题。2、运输装卸方法不当。1、冷加工工艺参数符合施工规范要求。2、钢筋用电弧点焊经过钢筋试验鉴定后方可采用。3、采取适当的措施保证运输。4、钢筋的连接方法、接头数量及布置不符合要求。1、工程技术交底不细、工艺控制有误；2、质量标准不明确、检查把关不严。1、严格技术交底及施工工艺控制。2、合理配料，防止接头集中。5、钢筋绑扎时缺扣、松扣。1、缺扣、松扣的数量不超过绑扣数的10%～20%，且不应集中。6、箍筋端头弯钩形式不符合设计和施工规范要求。1、箍筋的弯钩角度和平直段长度严格执行设计文件施工规范的规定。2、绑扎钢筋骨架时，防止将箍筋接头重复搭接于一根或两根纵筋上。6、钢筋绑扎接头的做法与布置不符合施工规范的规定。1、绑扎接头的搭接长度，其最低要求为搭接长度不小于规定值的95%。2、受拉区Ⅰ级钢筋绑扎接头做弯钩。8、钢筋安装位置偏差过大，垫块设置及固定方法不当，钢筋严重错位。1、工程技术交底不细、工艺控制有误；2、质量标准不明确、检查把关不严。1、认真按照施工操作规程及图纸要求施工，并加强自检、互检、交接检。2、控制砼的浇灌、振捣成型方法，防止钢筋产生过大变形和错位砼工程1、砼和易性差、坍落度不符合要求、砼离析等。1、没有按配合比施工；2、搅拌时间不足；3、运输时间过长。1、严格按试验确定的配合比施工；2、配料准确并保证足够的搅拌时间；3、选用正确的运输方法，缩短运输时间。2、砼强度达不到设计要求或强度离散匀质性差。1、原材料质量不合格；2、没有按规范要求配制强度；3、工艺质量差；1、控制原材料质量；2、按施工规范要求和施工水平确定配制强度；3、控制砼施工工艺中各个环节的质量。3、砼表面蜂窝、麻面。1、砼离析；2、浇筑顺序和方法不合适；振捣方法有误、漏振；3、模板和支架变形或模板漏浆。1、控制砼配合比和搅拌时间；减少运输时间；2、采用合适的浇注顺序和方法；防止漏振、过振；3、随时检查模板及支架的变形情况，发现问题及时调整，防止漏浆。 4、结构或构件错位超过施工规范要求。1、测量不准；2、模板变形、移动；3、没有对称浇筑砼；4、振捣器碰撞模板。1、抄平、放线要正确无误；2、模板要牢固、稳定，浇筑过程中设专人看模，及时修整；3、砼浇筑对称、均匀地进行；4、振捣器不准碰撞模板。5、砼结构或构件缺楞、掉角。1、拆模过早或拆模方法不正确；2、成品没有保护，受到碰撞。1、非承重模板在砼强度达到1.2MPa后拆除；2、模板支架拆除方法正确；3、加强成品保护，防止碰撞早龄期的砼。1文明环保施工措施加强文明施工和环境保护意识，树立对国家和人民负责的坚定信念，文明施工。加强现场文明施工，严格按照《施工平面布置图》布置施工，现场环境确保文明，做到场地整洁，道路通畅，排水顺畅，材料堆码整齐，机械设备、管线布置和维修要认真有计划地进行。施工便道配备一台洒水车，保证晴天无扬尘，施工便道做好排水系统，确保雨天无泥泞。在施工期间加强环保意识，保持工地清洁，气候干燥时增加洒水次数，使得施工场地旁的农田作物绿叶无扬尘污染。施工及生产中的废弃物及时处理，按时专门用车运到当地环保部门指定的地点弃置。施工及生活中产生的污水及废水，集中处理，符合环保部门规定要求。运输和储存材料时，采取可靠措施防止材料漏失，污染环境。遵守有关部门对环境卫生的规定，现场做到文明施工，机具堆放整齐，保持场地平整，工地清洁。弃土堆堆置整齐、稳定、排水通畅，避免对土堆周围的建筑物、排水等设施产生干扰和破坏，避免对环境造成污染。工程竣工后及时清理场地，清除废油、废渣。临时占地及时恢复植被，保护当地生态环境。2附件：施工工艺流程图盖梁施工工艺流程 支立底模测量、调平绑扎钢筋安装侧模顶撑加固拆支架及底模监理工程师检查、签证浇筑混凝土混凝土养护拆侧模制作试件砼拌制、运输原材料配合比试验钢筋制作原材料试验加工模板100％设计强度桥面混凝土铺装施工工艺流程图 梁路面宽度测量放线混凝土、厚度测量检查防撞墙钢筋绑扎防撞墙预埋件安装防撞墙模板安装加固防撞墙砼灌注、养护防撞墙模板拆除路面两边作混凝土厚度控制标准砼带混凝土铺装层钢筋绑扎梁顶清理、刷素水泥浆铺装结合层砼浇筑、振实、找平砼路面机械抹平、搓毛混凝土路面清理梁面清理清洗钢筋制作制作砼试件制作砼试件防护栏杆安装钢筋制作分段作业时压砼试件 承台施工放样承台开挖凿除桩头施工垫层混凝土桩与承台连接绑扎钢筋骨架钢筋性能试验钢筋制作支立模板浇筑混凝土养护拆模骨架轴线复测砼配合比设计砼拌合运输现场取样作试件砼试件强度检查承台施工工艺流程图 桥梁墩台砼灌注施工工艺流程图水质化验砂石料试验水泥试验外加剂试验模板检查立模板板缝处理墩台与承台间施工缝处理搅拌站计量设备校验自卸车运输按施工配合比拌制砼按计算速度灌注砼按规定振捣工艺振捣试件达到强度时拆模制作强度试件、拆模试件测试塌落度测试塌落度养生 柱式墩台施工工艺流程图钢筋绑扎模板安装、加固砼施工拆模、养护柱式墩台放线模板调整各工序质量检查砼灌注砼养护拆除模板盖梁施工模板检查、调整混凝土灌注混凝土养护模板脚手架拆除砼拌和、运输、提吊试件制作压试件脚手架提升模板吊装组合加固钢筋绑扎压试件制作试件钢筋绑扎模板吊装组合脚手架安装压试件检查钢筋、模板砼拌和、运输钢筋制作试件制作材料试验基础放线 墩身施工工艺框图原材料检验基顶混凝土凿毛处理拼装脚手架墩身钢筋安装模板安装检查签证灌注墩身混凝土混凝土养护拆模检测、缺陷修复钢筋下料加工制作混凝土试件混凝土试件试验模板制作原材料检验配合比审查混凝土制备 后张法预应力梁制作工艺流程图底模整平、支座预埋板安装内模安放梁体钢筋安放端头模板安放制孔器安装外模及模板校正检查签证灌注混凝土（抽拔制孔器）清理管道养护拆模孔道清理穿束预应力筋张拉移梁、存梁孔道压浆封锚封端制作底板、划线材料试验梁体钢筋骨架普通钢筋绑扎、制作、焊接选配合比检查几何尺寸制作混凝土试件压混凝土试件制作混凝土试件绑扎钢束钢铰线下料梁体检查压水泥浆试件及梁端混凝土试件制作混凝土试件 板式梁安装工艺流程图支座检查、弹线施工准备机具准备运输道路整修吊车装梁板车运梁安装支座检查支座临时支撑梁体对位、落梁连接绞缝钢筋拆除临时支撑
