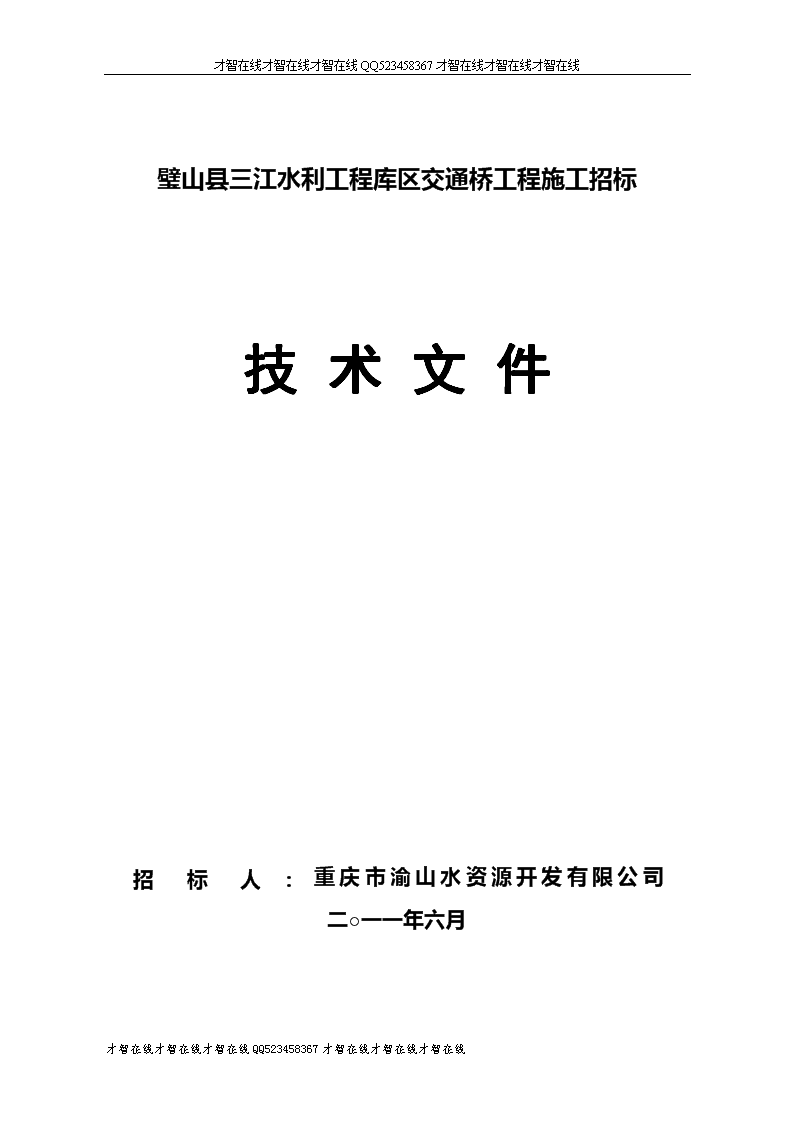

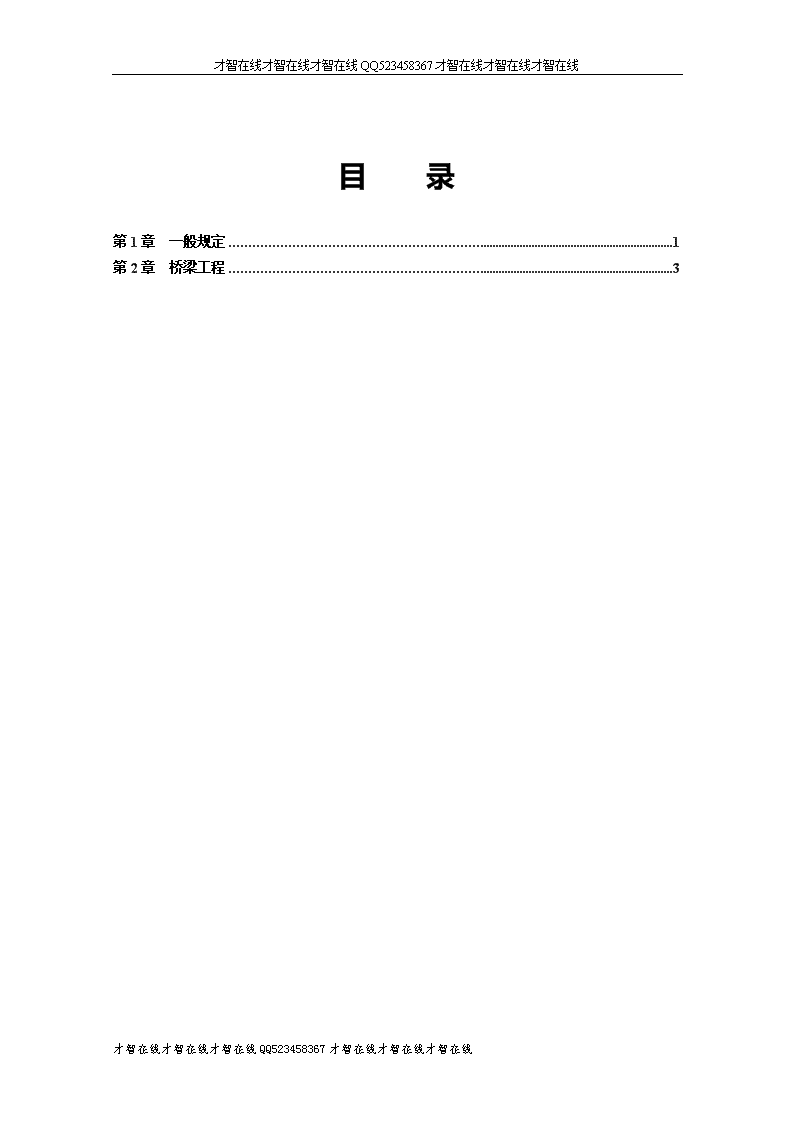

才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线璧山县三江水利工程库区交通桥工程施工招标技术文件招标人：重庆市渝山水资源开发有限公司二○一一年六月才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线目录第1章一般规定1第2章桥梁工程3才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第1章一般规定1.1工程说明1.1.1工程概况璧山县三江水利工程库区交通桥位于璧山县三江水库，主要工程包括桥梁1座及桥后挡土墙。桥面设计标高为415.000m。跨径布置为3×25m，共1联桥。桥梁总长79.76m，共计桥梁面积398.8m2。上部结构采用3×25m现浇预应力混凝土连续箱梁。下部结构采用圆截面钢筋混凝土独柱式桥墩，墩径为1.8m。桥墩顶设置盖梁，盖梁高1.4m。桥墩采用桥墩采用同直径（1.8m）嵌岩单桩基础。桥址处原有旧清明桥，桥面设计标高约为401.00m，而三江水库百年一遇设计水位为411.50m。因此，三江水库蓄水后，旧清明桥将被淹没。为确保库区交通、方便当地人民的生产生活，重庆市渝山水资源开发有限公司决定在库区兴建一座新的库区交通桥梁。桥梁设计公路等级为四级、车速为20km/h，最小停车视距为20m，桥梁全宽5米，单车道。场地地震基本烈度为Ⅵ度。设计荷载：人群荷载：3.0kN/m2；设计风速：27.5m/s；设计洪水频率：1/50；公路等级为四级。1.1.2水文气象和工程地质资料1）水文气象璧山县属亚热带湿润气候区，气候温和，雨量充沛，四季分明，具冬暖、夏热、秋长的气候特点。多年平均气温17℃，最热8月，多年平均气温27.5℃，最冷1月，多年平均气温6.3℃。降雨量主要集中在5～9月，且多呈大雨或暴雨，约占年降雨量的70%。拟建桥梁垂直横跨一小溪沟，河床宽5～10m，其中常年流水位置宽1～3m，水量受季节变化大。根据三江水库蓄水后资料表明，蓄水后水库百年一遇洪水位为411.50m。目前小河内水量较小。2）工程地质勘察区属侵蚀丘陵斜坡地貌，两岸为斜坡，中间为溪流，总体地势中间低两侧高，呈“U”字形，右岸坡向280°，地形坡角18～35°，平均坡角为30°，地面高程392.00～2.9.00m，河谷与坝顶相对高差约23m，周围均为原始地貌。左岸坡向105°，地形坡角12～25°，平均坡角为20°，地面高程394.00～2.9.00m，相对高差21m，坡体为原始地貌区，中上部坡体为灌木树林，下部多数地段基岩出露；地形较陡，坡角1～2°，高程为2.7.00m才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线左右。中间溪流流量受季节影响较大，勘察期间水量较小，水深在0.2～0.5m左右。桥址位于壁山向斜南东翼，岩层呈单斜状产出，地层产状115º∠25º。桥址区无断层通过，地质构造简单。在桥址区基岩出露处测得两组构造裂隙：①产状190°∠85°，裂隙面呈波状，闭合～微张，最大张开1cm，充填物为粉质粘土0.5～１cm，裂隙间距约2～4cm，延伸长度2～5m，结合程度一般，为硬性结构面；②产状303°∠64°，裂隙面呈波状～锯齿状，闭合，裂隙间距0.5～1cm，延伸长度约1～3m，结合程度一般，为硬性结构面。1.1.3施工条件施工区位于壁山县三江水库。桥址处原有旧清明桥相连，交通较为方便，有乡村公路直接到达场地。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2章桥梁工程第2.1节通则2.1.1范围本章规定适用于本合同施工图纸所示的桥梁工程。2.1.2一般要求1.核对图纸和补充调查承包人在施工开始前应对设计文件、图纸、资料进行现场核对，必要时应进行补充调查，并将调查结果提交监理人批准。2.平整场地平整施工场地，做到使监理人认可。3.复测承包人应在开工前对桥梁中心位置桩、三角网基点桩、水准基点桩及其他测量资料进行核对、复测。若桩志不足或不符合要求时,应按《公路桥涵施工技术规范》(JTJ041—2000)第3章“施工准备和施工测量”有关要求重新补测，并将复测或补测结果报监理人认可。承包人应对桥梁中心桩、水准基点桩等控制标志加以妥善保护，直至工程竣工验收。4.编制施工方案承包人在开工前，应根据图纸资料和有关合同条款，编制施工方案和实施性施工组织设计，提交监理人审批。5.预制场地预制场地由承包人自行选择。承包人应向监理人报送一份预制场地的平面位置布置图、预制场地的平整计划以及对环境保护采用的措施等。工程完成后，应将场地上的设备和废弃物清除干净，并恢复原状，使监理人认可。预制场地按规定报批并计量。6.图纸(1)承包人开工前应仔细阅读图纸，发现疑问应及时向监理人提出。(2)承包人必须按照图纸及其有关说明施工。结构物的外形、尺寸、线条应符合图纸规定，其施工偏差应在本规范规定的允许值范围内。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)当图纸内有关施工说明与本规范规定有矛盾时，应以图纸为准。图纸及本规范均缺少有关的要求和规定时，由监理人参照国内外已建同类工程及相应的规定并结合实际情况确定或规定。7.承包人必须按照国家有关的基本建设程序进行施工，并建立完善的质量体系，在施工过程中对工程进行自检，在工程完成后应配合监理人检查验收。8.安全技术措施(1)桥梁施工前，应对施工现场、机具设备及安全防护设施等，进行全面检查，确认符合安全检查要求后方可施工。(2)手持式电动工具应按《手持式电动工具的管理、使用、检查和维修安全技术规程》(GB3789—1993)的规定，根据手持式电动工具的类别和作业场所的安全要求，加设漏电保护器。(3)单项工程开工前，应根据《公路工程施工安全技术规程》(JTJ076—95)及工程实际情况制定安全操作细则，并向施工人员进行安全技术交底。2.1.3质量检验1.线形竣工后的桥梁应线形平顺，外形美观，桥面、缘石、栏杆、护栏等的标高要符合图纸要求。2.外观要求(1)同一或相邻结构物表面、纹理和颜色应均匀一致。除非监理人另有书面批准，承包人应采用同一类型的模板、修饰方法、脱模剂等。结构物所用的水泥及外加剂宜采用同一厂家产品。(2)一种结构形式与另一种结构形式连接处的过渡段坡度、半圆型接头等应匀顺，以使结构物具有美感。(3)结构物外露的表面应平整，无蜂窝、麻面、露筋及空洞。分段浇筑时，段与段之间不得有错台。(4)桥面铺装防水混凝土表面不得有麻面、蜂窝和裂纹，施工缝处不得有裂缝。(5)伸缩装置伸缩性通应有效，无阻塞、渗漏、松脱和开裂现象。(6)伸缩装置应保持顺直、平整，车辆通过时无颠簸现象。(7)泄水管周围不允许漏水，进水口应略低于桥面面层。(8)预制构件尺寸准确，拼装时接头平顺。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(9)为了获得满意的外观质量，监理人认为有必要进行修整时，其费用由承包人负责。3.桥梁总体质量桥梁总体质量应符合表401-1的要求。桥梁总体质量要求表401-1项次检查项目规定值或允许偏差检查方法1桥面中心线偏位(mm)10用经纬信检查3～8处2桥宽(mm)车行道±10用钢尺量，每孔3～5处人行道±103桥长(mm)±300，-100用测距仪检查4引道中心线与桥梁中心线的衔接(mm)±20分别将引道中心线和桥梁中心线延长至两岸桥长端部，比较其平面位置5桥头高程衔接(mm)+3用水准仪测量2.1.4桥梁荷载试验1.荷载试验由业主委托有资格的科研或设计单位承担。2.桥梁荷载测试项目按图纸规定，一般动载试验包括冲击、自振频率、动挠度、脉动、动应变试验；静载试验包括静挠度及静应变试验。上述项目业主将根据具体情况，选择部分或全部进行试验，必要时可增加其他项目进行试验。3.根据试验结果，结构物或结构物的任一部分，如由于施工原因不能满足图纸要求，承包人应进行重建或补强，重建或补强结构物的费用由承包人负责。2.1.5地质情况变化时的处理桥梁基础在施工过程中，若地质情况有变化，承包人应及时报告监理人并提出处理意见，经监理人批准后实施。需要进行补充钻探，以查明桥梁基础的地质情况时，报请监理人审查批准后，承包人可进行补充地质钻探并取样做必要的试验，据以继续进行基础施工或改变基础设计。改变基础设计时，需经监理人审查批准。2.1.6开放交通开放交通应满足以下基本条件并经监理人批准。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线1.水泥混凝土桥面铺装在浇筑混凝土的强度达到设计等级后，才可开放交通，其车辆荷载不得大于设计荷载。如果经监理人同意采用快硬水泥混凝土铺装，开放交通的时间需根据试验确定。因不遵守上述规定，开放交通行驶车辆而造成的不良后果，由承包人负责。2.伸缩装置安装完毕，预留槽浇筑的混凝土强度达到设计强度后，方可开放交通。2.1.7计量与支付1.计量(1)荷载试验费用由业主估定，以暂定工程量的形式按总额计入工程总价内。(2)地质钻探及取样试验按实际完成并经监理人验收后，分不同钻径以米计量。(3)本节的其它工程细目，均不计量。2.支付按上述规定计量，经监理人验收列入了工程量清单的地质钻探及取样试验支付细目，其每一计量单位将以合同单价支付。此项支付包括为完成钻探取样所需的全部材料、劳力、设备、试验及成果分析的全部费用，是对完成钻探及取样试验的全部偿付。3.支付细目细目号细目名称单位401-1桥梁荷载试验(暂定工程量)总额401-2地质钻探及取样试验(暂定工程量)-a70mm直径m-b110mm直径m第2.2节模板和支架2.2.1范围本节工程包括就地浇筑混凝土、钢筋混凝土、预应力混凝土所用模板和支架的设计、制作、安装、拆卸施工等有关作业。2.2.2材料1.木材木材应符合《公路桥涵钢结构及木结构设计规范》(JTJ025—86)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线中的承重结构选材标准，其树种可按本地区实际情况采用，材质不宜低于Ⅲ等材。2.钢材一般可采用符合《碳素结构钢》(GB/T700—1988)中的牌号Q235钢标准的钢材。3.内拉杆或隔块模板中使用钢制内拉杆、钢制或塑料隔块应经监理人批准。金属拉杆所有配件的设计应保证在其拆除时留下的孔穴尺寸最小，并符合强度和美观的要求。2.2.3模板和支架的设计1.承包人应在制作模板和支架前14d，向监理人提交模板和支架的施工工艺图，应力、稳定及预计挠度计算书，经监理人批准后才能制作和架设。监理人的批准及制作、架设过程中的检查，并不免除承包人对此应负的责任。2.模板和支架的设计荷载及其组合，按照表2.2-1的规定执行；计算模块和支架的强度和稳定性时，应考虑作用在其上的风力；设于水中的支架，尚应考虑水流压力、漂流物等冲击力荷载。模块和支架设计计算的荷载组合表2.2-1模板结构名称荷载组合计算强度用验算刚度用梁、板和底模板以及支承板及支架等（1）＋（2）＋（3）＋（4）＋（7）（1）＋（2＋（7）缘石、人行道、栏杆、柱、梁、板等的侧模板（4）＋（5）（5）基础、墩台等厚大建筑物的侧模板（5）＋（6）（5）注：1.表格荷载编号代表:（1）模板和支架自重；（2）新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力；（3）施工人员和施工材料、机具等行走运输或堆放的荷载；（4）振捣混凝土时产生的荷载；（5）新少筑混凝土对侧面模板的压力；（6）倾倒混凝土产生的水平荷载；（7）其他可能产生的荷载，如雪荷载、冬季保温设施荷载等。2.模板和支架的设计，可按《公路桥涵钢结构及木结构设计规范》（JTJ025—86）的有关规定执行，普通模板荷载计算按《公路桥涵施工技术规范》（JTJ041—2000）附录D进行。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线3.验算模板及支架的刚度时，其变形应符合下列规定值：（1）模板a.结构表面外露的模板，其挠度不应超过模板构件跨度的1/400；结构表面隐蔽的模板，其挠度不应大于模板构件跨度的1/250。b.钢模板的面板变形不应大于1.5㎜。c.钢模板的钢棱和柱箍的变形值不大于L/500和B/500（L为计算跨径，B为柱宽）。（2）支架受载后挠曲的杆件（如盖梁、纵梁等），其弹性挠度不应大于相应结构跨度的1/400。4.验算模板及其支架在荷载作用下的抗倾倒稳定时，倾覆稳定系数不得小于1.3。2.2.4模板和支架的制作与安装1.混凝土的模板板面应采用下列材料之一：金属板、木制板及高分子合成材料面板、硬塑料或玻璃钢板等材料。外露面的模板板面宜采用钢模板、胶合板，为减少模板的拼缝，对于大面积的混凝土，其每块模板的面积宜大于1.0m2。2.承包人开始制作模板、支架及拱架之前，应按图纸要求和《公路桥涵施工技术规范》（JTJ041—2000）第9.3节及第9.4节规定编制本工程拟采用模板、支架或拱架的制作以及安装的技术要求，并报请监理人批准。3.梁及墩台帽的的突出部分，应做成倒角或削边，以便脱模。并按图纸所示或监理人指示，在结构物的某些部位设置凸条或凹槽的装饰线。4.在模板内的金属连接件或锚固件，应按图纸规定及监理人的要求将其拆卸或截断，且不损伤混凝土。5.模板内应无污物、砂浆及其他杂物。以后要拆除的模板，应在使用前彻底涂以脱模剂或其他相当的代用品，应使能易于脱模，并使混凝土不变色。6.当所有和模板有关的工作做完，待浇混凝土构件中所有预埋件亦安装完毕，应经监理人检查认可后，才能浇筑混凝土。这些工作应包括清除模板中所有污物、碎屑物、木屑、水及其他杂物。7.除非监理人批准，拱架和支架不得支承于除基础以外的结构物的任何部分。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线8.拱架和支架应稳定、坚固，应能抵抗在施工过程中可能发生的偶然冲撞和振动。支架立柱必须安装在有足够承载力的地基上，保证浇筑混凝土后不发生超过图纸规定的允许沉降量。9.在浇筑混凝土及砌筑拱圈过程中，承包人应随时测量和记录拱架的支架的变形及沉降量。10.钢筋混凝土梁、板的底模板，当结构自重和汽车荷载（不计冲击力）产生的向下挠度超过跨径的1/1600时，应设预拱度，预拱度值应等于结构自重和1/2汽车荷协（不计冲击力）所产生的挠度。纵向预拱度可做成抛物线或圆曲线。11.支架应具有必要的强度和刚度，并使结构线形符合图纸要求。支架预留施工拱度时，应考虑下列因素：（1）支架承受施工荷载引起的弹性变形；（2）超静定结构同于混凝土收缩、徐变及温度变化而引起的挠度；（3）由结构重力引起梁的弹性挠度，以及1/2汽车荷载不计冲击力）引起的梁或拱圈的弹性挠度；（4）由于杆件接头的挤压和卸落设备受载后，所产生的非弹性变形；（5）支架基础在受载后的沉陷。12.现浇混凝土的梁（板）结构，在支架架设后，应按图纸要求或监理人指示，对支架进行预压，加在支架上的预压荷载应不小于梁（板）自重。2.2.5模板和支架的拆卸1.承包人应在拟定拆模时间的24h以前，向监理人报告拆模建议，并应取得监理人同意。2.由于拆模不当而引起混凝土损坏，其修补费用应由承包人承担。3.不承重的侧模，应在混凝土强度能保证混凝土表面及棱角不损坏的情况下方可拆除，一般在混凝土抗压强度达到2.5MPa时方可拆除侧模。4.当芯模采用钢管、硬胶管或硬塑料管时，管的表面应光滑、涂刷隔离剂，并应严格按图纸要求定位。结构混凝土浇筑完成后，应定时转动芯管模，防止与混凝土粘结。抽拔芯模的时间，以混凝土抗压强度达到0.4～0.8MPa为宜。5.模板、支架及拱架拆除时的技术要求，应符合图纸要求及《公路桥涵施工技术规范》（JTJ041—200）第9.5节的有关规定。2.2.6质理检验1.承包人应按图纸要求制造模板和支架，若图纸未规定时，应按表2.2才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线-2要求确定模板的形式及控制精度。模板及支架制作时的允许偏差表2.2-2项次项目允许偏差(mm)木模板制作(1)模板的长度和宽度±5(2)不刨光模板相邻两板表面高低差3(3)刨光模板相邻两板表面高低差1(4)平板模板表面最大的局部不平刨光模板3不刨光模板5(5)拼合板中木板间的缝隙宽度2(6)支架±5(7)榫槽嵌接紧密度2钢模板制作(1)外形尺寸长和高0,-1肋高±5(2)面板端偏斜≤0.5(3)连接配件(螺栓、卡子等)的孔眼位置孔中心与板面的间距±0.3板端中心与板端的间距0,-0.5沿板长、宽方向的孔±0.6(4)板面局部不平1.0(5)板面和板侧挠度±1.0注：①木模板中第(5)项已考虑木板干燥后的拼合板中发生缝隙的可能；2mm以下的缝隙，可在浇筑前浇湿模板，使其密合。②板面局部不平用2m靠尺，塞尺检测。2.模板和支架安装的允许偏差，应符合表2.2-3的规定，用钢尺测量仪器检查。尽管理承包人制造和安装模板、支架的允许偏差符合上述过规定，但他仍不能免除对本规范2.7.18-5条和2.8.11-(3)款关于结构物检查应负的责任。模板、支架安装的允许偏差表2.2-3项目允许偏差(mm)1模板标高（1）基础±15（2）柱、墙和梁±10（3）墩台±102模板内部尺寸(1)上部构造的所有构件±5,0(2)基础±30才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)墩台±203轴线偏位(1)基础±15(2)柱或墙±8(3)梁±10(4)墩台±104装配式构件支承面的标高+2,-55模板相邻两板表面低差2模板表面平整56预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,07支架纵轴的平面位置跨度的1/1000或302.2.7计量与支付本节工作为有关工程的附属工作，不作计量与支付。第2.3节钢筋2.3.1范围本节工作内容包括桥梁及结构物工程中钢筋的供应、试验、储存、加工及安装。2.3.2材料1.一般要求(1)R235钢筋应符合《钢筋混凝土用钢第1部分：热轧光圆钢筋》(GB1499．1—2008)的规定，HRB335钢筋应符合《钢筋混凝土用钢第2部分：热轧-带肋钢筋》(GB1499．2—2007)的规定。钢筋的主要力学性能、工艺性能见表2.3—1。钢筋的主要力学、工艺性能表2.3-1钢筋种类R235HRB335直径(mm)8～1012～2528～40最小屈服强度(MPa)235335最小抗拉强度(MPa)370455延伸率δ5(%)256180O冷弯内径d3d4d注：“d”为钢筋公称直径。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线（2）符合标准的其他国际上采用的钢筋，如监理人批准，也可采用。(3)钢筋笼或钢筋骨架中的钢板及其他项目所用的结构钢材，应符合图纸要求及《碳素结构钢》（GB/T700—2006）的Q235钢的性能，结构钢材应和钢筋一样进行检验。2.检验证明除监理人另有许可外，承包人应向监理人提供拟用于工程的每批钢筋的一式三份工厂试验报告。工厂试验报告必须由具有法律资格的保证人(如政府质量监督部门)签字，且提供以下资料：（1）轧制钢筋的生产方法；（2）每炉或每批钢筋的鉴定(包括拉力试验，弯曲试验结果)；（3）每炉或每批钢筋的物理化学性能。3.识别标志在检验以前，每批钢筋应具有易识别的标签。标签上标明制造商试验号及批号，或者其他识别该批钢筋的证明。2.3.3试样及试验1.一般要求(1)钢筋应按《金属拉伸试验方法》(GB/T228—2002)、《钢及钢产品力学性能试验取样位置及试样制备》（GB/T2975—1998）、《金属材料弯曲试验方法》（GB/T232—1999）及《焊接接头冲击试验方法》（GB2650—2008）、《焊接接头拉伸试验方法》（GB2651—2008）的规定进行屈服点、抗拉强度、延伸量和冷弯试验及焊接性能试验，或经监理人批准，采用相应的国际上采用的标准。(2)钢筋必须按不同钢种、等级、牌号、规格及生产厂分批验收，分别堆存，且应立牌以便于识别。(3)所有钢筋的试验必须在监理人同意的试验室进行。2.钢筋试验(1)提供钢筋时应有工厂质量保证书(或检验合格证)，否则，不得使用于工程中。当钢筋直径超过12mm时，应进行机械性能及可焊性性能试验。(2)进场后的钢筋每批(同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批)内任选三根钢筋，各截取一组试样，每组3个试件，一个试件用于拉伸试验(屈服强度、抗拉强度及延伸率)；一个试件用于冷弯试验；一个试件用于可焊性试验。(3)如果有一个试件试验失败或不符合表2.3才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线-1要求，另取两个试件再做试验。如果两个试件中有一个试验结果仍不符合要求，则该批钢筋将不得接收，或根据试验结果由监理人审查决定降低级别用于非承重的结构。2.3.4钢筋的储存、加工与安装1.钢筋的保护及储存(1)钢筋应贮存于地面以上0.5m的平台、垫木或其他支承上，并应保护它不受机械损伤及避免暴露在可使钢筋生锈的环境中，以免引起钢筋表面锈蚀和破损。(2)当安装于工程时，钢筋应无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其他杂质。(3)钢筋应无有害的缺陷，例如裂纹及剥离层。只要用钢丝刷刷过的试样的最小尺寸、截面拉伸性能符合规定的钢筋尺寸及钢筋级别的力学性能要求，则该钢筋的铁锈、表面不平整或轧制鳞皮不能作为拒收的理由。2.钢筋整直盘筋和弯曲的钢筋，采用冷拉方法调直钢筋时，R235级钢筋的冷拉率不宜大于2%；HRB335钢筋的冷拉率不宜大于1%。3.钢筋的截断及弯曲（1）除监理人书面指示外，所有钢筋的截断及弯曲工作均应在工地工场内进行。（2）钢筋应按图纸所示的形状进行弯曲。除监理人另有许可者外，所有钢筋均应冷弯。部分埋置于混凝土内的钢筋，不得就地弯曲。（3）主钢筋的弯曲及标准弯钩应按图纸及《公路桥涵施工技术规范》(JTJ041--2000)的规定执行。（4）箍筋的端部应按图纸规定设弯钩，并符合《公路桥涵施工技术规范》(JTJ041--2000)规定。弯钩直线段长度，一般结构不宜小于5d，抗震结构不应小于10d(d钢筋直径)。4.安设、支承及固定钢筋(1)所有钢筋应准确安设，当浇混凝土时，用支承将钢筋牢固地固定。钢筋应可靠地系紧在一起，不允许在浇混凝土时安设或插入钢筋。(2)桥面板钢筋的所有交叉点均应绑扎或焊接，以避免在浇混凝土时钢筋移位。但两个方向的钢筋中距均不小于300mm时，则可隔一个交叉点进行绑扎或焊接。(3)用于保证钢筋固定于正确位置的预制混凝土垫块，其形状大小应为监理人才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线所接受，同时，其设计应保证混凝土垫块在浇筑混凝土时不倾倒。垫快混凝土的骨料粒径不得大于10mm，其配合比应符合第2.7节办理，其强度应与相邻的混凝土强度一致。用1.3mm直径的退火软铁丝预埋于垫块内以便与钢筋绑扎。不得用卵石、碎石或碎砖、金属管及木块作为钢筋的垫块。(4)钢筋的垫块间距在纵横向均不得大于1.2m。桥面板混凝土的钢筋安设按照图纸要求，在竖向不应有大于±5mm的偏差。(5)任何构件内的钢筋，在浇筑混凝土以前，须经监理人检查认可。否则，浇筑的混凝土将不予验收。(6)钢筋网片间或钢筋网格间，应相互搭接使能保持强度均匀，且应在端部及边缘牢固地联接。其边缘搭接长度应不小于一个网眼。(7)安装在预制构件上的吊环钢筋，只允许采用未经冷拉的R235热轧钢筋。5.钢筋的代用(1)经监理人同意,屈服强度高的钢筋可以代替屈服强度低的钢筋，但代用钢筋总面积和总周长均不得小于原图所用钢筋的总面积和总周长。(2)除非经监理人同意，不得以多种直径的钢筋代替原有同一直径的钢筋。(3)代用钢筋的净距应遵守《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)第9章的规定。(4)光圆钢筋不得代替带肋钢筋。(5)由于钢筋代用而增加的费用应由承包人负责。(6)代用的钢筋层数不得多于原图纸规定钢筋层数。2.3.5钢筋接头1.一般要求(1)受力主筋的连接仅允许按图纸或按批准的加工图规定设置。(2)承包人如不在图纸或加工图所示位置连接钢筋，应在安设钢筋以前，提交表明每个接点位置的专用图纸，请监理人批准。(3)钢筋连接点不应设于最大应力处，并应使接头交错排列。2.焊接接头(1)热轧钢筋应如图示或经监理人批准采用闪光对焊或电弧焊。所有焊工应在开始工作之前经考核和试焊，合格后持证上岗。焊接工艺、参数应经监理人同意。每个焊点应经合格的检查人员彻底检查。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(2)凡施焊的各种钢筋、钢板均应有质量证明书；焊材应有产品合格证。(3)钢筋的纵向焊接，应采用闪光对焊；当缺乏闪光对焊条件时，可采用电弧焊(帮条焊、搭接焊)。钢筋焊接接头的施工方法及焊接工艺应符合《钢筋焊接及验收规程》(JGJ18-2003)的规定。(4)在不利于焊接的气候条件，施焊场地应采取适当的措施。当环境湿度温度低于-5℃时，当闪光对焊时，宜采用预热闪光焊或闪光一预热闪光焊，可增加调伸长度，采用较低变压器级数，增加预热次数和间歇时间；当采用电弧焊时，宜增大焊接电流，减低焊接速度。当环境温度低于一20℃时，不宜进行各种焊接。(5)钢筋与钢板连接，应按电弧焊的规定焊接。(6)当采用闪光对焊焊接热轧钢筋时：a.为了保证对焊质量，钢筋的焊接端应在垂直于钢筋的轴线方向切平，两焊接端面应彼此平行。焊渣必须清除。b.在构件任一有钢筋焊接接头的区段内，闪光对焊接头的钢筋面积，在受拉区不应超过钢筋总面积的50%，上述区段长度不小于35d(d为钢筋直径)且不小于500mm。同一根钢筋在上述区段内不得有两个接头。c.如钢筋种类和直径有变动，或焊工有变换，应对建立的焊接参数进行校核，其方法是取两根钢筋试样进行90°冷弯试验。90°冷弯围绕一固定的梢进行，R235钢筋冷弯直径为2倍钢筋直径，HRB335钢筋为4倍钢筋直径。当钢筋直径大于25mm时，冷弯直径增加一个钢筋直径。对焊接头弯曲试验时，应将受压面的金属毛刺和镦粗变形部分消除，且与母材的外表齐平，焊缝应处于弯曲中心。（7）当采用电弧焊接热轧钢筋时：a.焊缝长度、宽度、厚度应符合图纸规定，如图纸无规定，接表2.3-2及图2.3-1规定办。构件的电弧焊接头应符合上述2.3.5-2(6)b项规定。对于两预制构件的连接，如采取保证质量措施，且经监理人同意，可以不受上述规定的限制。电弧焊接接头与钢筋弯曲处的距离不应小于10倍钢筋直径。电弧焊的焊缝规格表2.3-2项目R335钢筋HRB335筋1.帮条焊或搭接焊，每条焊缝长度(L)帮条焊接，4缝(双面焊)≥4d≥5d帮条焊接，2缝(单面焊)≥8d≥10d搭接焊接，2缝(双面焊)≥4d≥5d搭接焊接，1缝(单面焊)≥8d≥10d才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线2.帮条钢筋总面积>A3.焊缝总长度帮条焊接≥16d≥20d搭接焊接≥8d≥10d4.焊缝宽度≥0.8d5.焊缝深度≥0.3d注：①“A”为被焊接的钢筋面积。②“d”为被焊接的钢筋直径。图2.3-1电弧焊接b.用于电弧焊的焊条应符合《碳钢焊条》(GB/T516-1995)及《低合金钢焊条》(GB/T5118-1995)的规定。c.如钢筋、级别、牌号、直径和焊条型号有变动，或焊工有变换，应对建立的焊接参数进行校核，其方法是取两根受拉钢筋试样进行抗拉试验。当试验的焊接抗拉强度大于或等于被焊接钢筋的抗拉强度时，焊接才允许进行。3.绑扎搭接接头(1)绑扎搭接，除图纸所示或监理人同意(当无焊接及机械接头条件时，且钢筋直径≤25mm)外，一般不宜采用。绑扎搭接长度不应小于表2.3-3的规定。在受拉区，光圆钢筋绑扎接头未端应设180°弯钩，带肋钢筋绑扎接头末端可不做弯钩，受压带肋钢筋绑扎接头的搭接长度，应取受拉钢筋绑扎接头搭接长度的0.7倍。受拉钢筋绑扎接头的搭接长度表2.3-3钢筋各类混凝土强度等级C20C25高于C25光圆钢筋R23535d30d25d带肋钢筋HRB33545d40d35d注：①当带肋钢筋直径d≤25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用；当带肋钢筋直径d>25mm时，其受拉钢筋的搭接长度应按表中值增加5d采用。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线②在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm；③当混凝土强度等级低于C20时，R235、HRB335钢筋的搭接长度应按表中C20的数值相应增加10d；④当混凝土在凝固过程中受力钢筋易受扰动时，其搭接长度宜适当增加；⑤两根不同直径的钢筋搭接长度，按较细的钢筋直径计算；⑥环氧树脂涂层钢筋的绑扎接头搭接长度，受拉钢筋按表值的1．5倍采用；⑦受拉区段内，R235钢筋绑扎接头的末端应做成弯钩。HRB335钢筋的末端可不做成弯钩。(2)在受压区，对于直径为12mm及以下的光圆钢筋，以及轴心受压构件内的任何直径的纵向钢筋，均不需设弯钩，但接头的搭接长度均不得小于30倍钢筋直径。(3)搭接部分应在三处绑扎，即中点及两端，采用直径为0.7～1.6mm(视钢筋直径而定)的软退火铁丝。(4)除图纸所示或监理人另有指示外，在构件任一有钢筋绑扎搭接接头的区段内，搭接接头的钢筋面积，在受拉区不得超过其总面积的25%，受压区不得超过其总面积的50%。上述区段长度不小于35d(d为钢筋直径)，且不小于500mm。在同一根钢筋上应尽量少设接头。受力钢筋绑扎接头应设置在内力较小处，并错开布置，两接头间距离不小于1.3倍搭接长度。如因空间限制，不能按上述要求办理时，承包人可另拟钢筋搭接方案，报请监理人批准。(5)钢筋搭接点至钢筋弯曲起始点的距离应不小于10倍钢筋直径，亦不宜设于构件的最大弯矩处。4.钢筋机械连接接头(简称机械接头)(1)一般规定a.常用钢筋机械接头(套筒挤压接头、锥螺纹接头、镦粗直螺纹头等)，应符合《钢筋机械连接通用技术规程》(JGJ107-2003)的规定。b.接头应根据抗拉强度以及高应力和大变形条件下反复拉压性能的差异，分为下列三个性能等级。I级：接头抗拉强度不小于被连接钢筋实际抗拉强度或1．10倍钢筋抗拉强度标准值,并具有高延性及反复拉压性能。II级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，并具有高延性及反复拉压性能。III级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1．35才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线倍，并具有一定的延性及反复拉压性能。c.钢筋机械接头性能应符合《钢筋机械连接通用技术规程》(JTJ107-2003)表3.0.5及表3.0.7的规定。d.混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用I级接头或II级接头；混凝土结构中钢筋应力较高但对接头延性要求不高的部位，可采用III级接头。e.在结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算(d为被连接钢筋中的较大直径)。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合下列规定：(a)当需要在高应力部位设置接头时，在同一连接区内III级接头的接头百分率不应大于25％；II级接头的接头百分率不应大于50％；I级接头的接头百分率可不受限制。(b)设在有抗震设防要求的框架的梁端、柱端箍筋加密区，应采用I级接头或II级接头，且接头百分率不应大于50％。(c)受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。(d)对直接承受动力荷载的结构构件，接头百分率不应大于50％。f．钢筋连接件的混凝土保护层厚度应满足本规范第2.7节规定的最小厚度的要求，且不得小于15mm。连接件之间的横向净距不宜小于25mm。g.接头用套筒、连接套及锁母在运输、储存过程中应按不同规格分别堆放整齐，避免雨淋、沾污、遭受机械损伤或散失。h.接头用设备及产品应备有符合本规范要求的、经监理人认可的、具有法人资格的质量检验单位签具的质量检验合格证。监理人可以要求承包人提供采用钢筋机械接头形式检验报告和必要的工地试验报告。i.凡参与接头施工的操作人、技术管理和质量管理人员，均应参加技术规程培训；操作工人应经考核合格后持证上岗。(2)套筒挤压接头。（JGJ108—96）a.套筒(a)带肋钢筋挤压接头所用套筒材料的力学性能应符合《带肋钢筋套筒挤压连接技术规程》（JGJ108-96）及表2.3-4的规定。套筒材料的力学性能表2.3-4项目力学性能指标项目力学性能指标才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线屈服强度(MPa)225～350延伸率δ5（%）≥20抗拉强度(MPa)375～500硬度(R)或(HB)60～80102～133(b)套筒截面屈服承载力和截面抗拉承载力应大于等于1.10倍的所连接钢筋的截面屈服承载力和截面抗拉承载力。(c)套筒的尺寸偏差宜符合表2.3-5的要求。套筒尺寸的允许偏差表2.3-5套筒外径D(mm)外径允许偏差(mm)壁厚(t)允许偏差(mm)长度允许偏差(mm)≤50±0.5＋0.12t－0.10t±2＞50±0.01D＋0.12t－0.10t±2(d)套筒宜在工厂加工，且应有出厂合格证。承包人应向监理人提供套筒产品工厂检验合格证及工地试验报告。(e)套筒在运输和储存中，应按不同规格分别堆放整齐，不得露天堆放，防止锈蚀和污染。b.套筒挤压接头的施工(a)挤压机在下列情况之一时，应进行校验：·新挤压设备使用前；·旧挤压设备大修后；·油压表受损或受强烈振动后；·套筒压痕异常，且查不出原因时；·挤压设备使用期超一年；·挤压的接头数超过5000个。(b)挤压操作时采用的挤压力，压模宽度，压痕直径或挤压后套筒长度的波动范围以及挤压道数，均应符合经型式检验确定的技术参数要求。(c)挤压机中的压模与套筒应相互配套，不同规格的套筒与压模，不得相互串用。(d)挤压工作进行前，应进行以下工作：·钢筋端头锈皮、泥沙、油污等杂物应清理干净；·应对钢筋与套筒进行试套，如钢筋有马蹄、弯折或纵肋尺寸过大者，应预先矫正或用砂轮打磨；才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线·在钢筋端划出定位标记，确保在挤压时和挤压后按定位标记检查钢筋伸入套筒内的长度；·检查挤压设备，并进行试压，符合要求后方可正式作业。(e)挤压操作应符合以下要求：·应按定位标记检查钢筋插入套筒内的深度，钢筋端头离套筒长度中点不宜超过10mm；·挤压时挤压力与钢筋轴线要保持垂直；·径向挤压宜从套筒中央开始，并依次向端部挤压。·宜先挤压一端套筒，在施工作业区插入待接钢筋后再挤压另一端套筒。(3)锥螺纹接头（JGJ109-96）a.连接套(a)锥螺纹连接套的材料宜用45号优质炭素结构钢或其他经试验确认符合要求的钢材。连接套的受拉承载力不应小于被连接钢筋的受拉承载力标准值的1.10倍。(b)连接套宜在工厂内加工，且应有产品合格证；两端锥孔应有密封盖；套筒表面应有规格标记。进场时承包人应进行复检。b.钢筋锥螺纹加工(a)钢筋锥螺纹丝头的锥度、牙形、螺距等的加工必须与连接套的规格相一致，且经配套的量规检测合格。(b)加工钢筋锥螺纹时，应采用水溶性切削润滑油；当气温低于0℃时，应掺入15%～20%亚硝酸钠。不得用机油作润滑液或不加润滑液套丝。(c)操作工人应按《钢筋锥螺纹丝头技术规程》(JGJ109-96)附录A的要求逐个检查钢筋锥螺纹丝头的外观质量。(d)已检验合格的锥螺纹丝头应加以保护。钢筋一端锥螺纹丝头应戴上保护帽，另一端可按表2.3-6规定的力矩值拧紧连接套，并按规格分类堆放整齐。接头拧紧力矩值表2.3-6钢筋直径(mm)1618202225～283236～40拧紧力矩(N.M)11814567216275314343c.钢筋连接(a)连接钢筋时，钢筋规格和连接套的规格应配套，并确保钢筋和连接套的丝扣干净完好无损。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(b)采用预埋接头时，连接套的位置、规格和数量应符合图纸要求。带连接套的钢筋应固定牢，连接套的外露端应有密封盖。(c)连接钢筋时，应对正轴线将钢筋拧入连接套，然后必须用力矩扳手拧紧接头。接头拧紧值应符合表2.3-6规定的力矩值，不得超拧。(d)力矩扳手的精度为±5%，要求每半年用扭力仪检测一次。(4)镦粗直螺纹钢筋接头（JG61—2005）a.套筒(a)套筒宜在工厂加工，且应有产品合格证；套筒两端应用塑料密封塞扣紧；包装箱外应标明产品外称、型号、规格和数量、制造日期和生产批号、生产厂名。(b)套筒内螺纹的公差带应符合《普通螺纹公差》(GB/T197-2003)的规定，螺纹精度可选用6H。(c)套筒表面无裂纹和其它缺陷，并应进行防锈处理。(d)套筒材料、尺寸、螺纹规格，公差带及精度等级应符合产品设计规格的要求。b.丝头(a)加工钢筋丝头时，应采用溶性切削液。当气温低于O℃时应有防冻措施，不得在不加切削液的情况下套丝。(b)钢筋丝头的螺纹应与连接套筒的螺纹相匹配，公差带应符合《普通螺纹公差》(GB／T197—2003)的规定，螺纹精度可选用6厂级。(c)完整螺纹部分牙形饱满，牙顶宽度超过0．25P的秃牙部分，其累计长度不宜超过一个螺纹周长(P为螺距)。(d)外形尺寸，包括螺纹中径及丝头长度应满足产品设计要求。(e)钢筋丝头检验合格后，应尽快套上连接套筒或塑料保护帽保护，并应按规格分类堆放整齐。c．接头(a)接头拼接时用管钳扳手拧紧，宜使两个丝头在套筒中央位置相互顶紧。(b)各种直径钢筋连接组装后，应用扭力扳手校核，扭紧力矩值应符合表2.3-7的规定。(c)组装完成后，套筒每端不宜有一扣以上的完整丝扣外露，加长丝头型接头、扩口型及加锁母型接头的外露丝扣数不受限制，但应另有明显标记，以便检查进入套筒的丝头长度是否满足要求。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线接头组装时的最小扭矩值表2.3-7钢筋直径(mm)≤1618～2022～2528～3236～40拧紧力矩(N.M)100180240300360(5)滚轧直螺纹钢筋连接接头(JG163—2004)a．连接套筒及锁母(a)连接套筒及锁母宜选用45号优质碳素结构钢或其他经形式检验合格的产品。(b)连接套筒的尺寸、螺纹规格应符合产品设计要求及《普通螺纹基本尺寸》(GBT196—3003)的相关规定；螺纹中径公差应符合《普通螺纹公差》(GB／T197-2003)中6H级精度规定的要求。(c)连接套筒宜在工厂加工，出厂产品必须附有产品合格证，产品合格证应符合滚轧直螺纹钢筋连接接头(JG163_2004)中的相关规定。(d)连接套筒装箱前套筒应有保护端盖，套筒内不得混入杂物。(e)套筒表面无裂纹和其他缺陷，并应进行防锈处理。b．丝头加工(a)钢筋下料不宜采用热加工方法切断，钢筋端面应平整并与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲，若有弯曲应调直。(b)丝头有效螺纹长度和丝头中径、牙型角应符合设计要求，并与连接套筒相匹配。(c)钢筋丝头加工应采用水性润滑液，不得使用油性润滑液。(d)丝头螺纹尺寸应按设计和《普通螺纹基本尺寸》(GB／T196—2003)规定确定，有效螺纹中径尺寸公差应符合《普通螺纹公差》(GB／T197—2003)中6厂级精度要求。(e)丝头有效螺纹中径的圆柱度(每个螺纹的中径)误差不得超过O．2mm。(f)丝头有效螺纹长度应不小于1／2连接套筒长度(设计另有规定者除外)。(g)丝头加工并经验收后，应立即带上丝头保护帽或拧上连接套筒，防止损坏丝头。c．钢筋连接施工(a)连接钢筋规格应与连接套筒一致，相互匹配，并保证丝头和套筒内螺纹干净、完好无损。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(b)钢筋连接应用工作扳手将丝头在套筒中央位置顶紧。如采用锁母时，应用锁母锁紧。(c)钢筋接头拧紧后应用力矩扳手按不小于表403—8中拧紧力矩值检查，并加以标记。滚轧直螺纹钢筋接头拧紧力矩值表2.3-8钢筋直径(mm)≤1618～2022～2528～3236～40拧紧力矩(N.M)801602303003602.3.6钢筋骨架和钢筋网1.适宜于预制的钢筋骨架或钢筋网的构件，宜先制成钢筋骨架片或钢筋网片，运至工地后就位进行焊接或绑扎，以保证安装质量和加快施工进度。2.预制成的钢筋骨架，必须具有足够的刚度和稳定性，以便在运送、吊装和浇筑混凝土时不致松散、移位、变形，必要时可在钢筋骨架的某些连接点处加以焊接或增设加强钢筋。3.钢筋骨架的焊接拼装应在坚固的工作台上进行，操作应按《公路桥涵施工技术规范》(JTJ041)第10章10.4.2条规定执行。4.钢筋网的焊接应按《公路桥涵施工技术规范》(JTJ041—2000)第10章10.4.3条规定执行。2.3.7质量检验1.钢筋加工及安装(1)基本要求a．钢筋、机械连接器、焊条等的品种、规格和技术性能应符图纸及本规范要求。b．冷拉钢筋的机械性能必须符合图纸及技术规范要求，钢筋平直，表面不应有裂皮和油污。c．受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合图纸及本规范要求。d．钢筋安装时，必须保证图纸要求的钢筋根数。e．受力钢筋应平直，表面不得有裂纹及其他损伤。(2)检查项目a．钢筋加工检查项目见表2.3-9。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线b．钢筋网检查项目见表2.3-10。c．钢筋安装的检查项目见表2.3-11。(3)外观检查a．钢筋表面无铁锈及焊渣。b．多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。钢筋加工检查项目表2.3-9项次检查项目规定值或允许偏差检查方法和频率1受力钢筋顺长度向加工后的全长（㎜）±10按受力钢筋总数30%抽查2弯起钢筋各部分尺寸（㎜）±20抽查30%3箍筋、螺旋筋各部分尺寸（㎜）±5每构件检查5～10个间距钢筋网检查项目表2.3-10项次检查项目规定值或允许偏差检查方法和频率1网的长、宽（㎜）±10尺量：全部2网眼尺寸（㎜）±10尺量：抽查三个网眼3对角线差（㎜）15尺量：抽查三个网眼对角线钢筋安装检查项目表2.3-11项次检查项目规定值或允许偏差检查方法1受力钢筋间距(mm)两排以上排距±5尺量：每构件检查2个断面，同排梁板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±202箍筋，横向水平钢筋、螺旋筋间距(mm)±10尺量：每构件检查5～10个间距3钢筋骨架尺寸(mm)长±10尺量：骨架总数的30%抽查高、宽或直径±54弯起钢筋位置(mm)±20尺量：每骨架抽查30%5保护层厚度(mm)柱、梁、拱肋±5尺量：每构件沿模板周过边检查8处基础、锚碇、墩、台±10板±3注：1.小型构件钢筋的安装按总数抽出30%。2.钢筋焊接接头的质量和允许偏差才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线钢筋焊接接头或钢筋制品（焊接骨架、焊接网）质量检验应按《混凝土结构施工质量验收规范》（GB50204-2002）及《钢筋焊接及验收规程》（JGJ18-2003）的规定执行。(1)闪光对焊焊接接头a.取样在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头钢筋应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头时，应按一批计。b.外观(a)每一检验批中随机抽取10%的焊接接头，进行外观检查。(b)接头处无横向裂纹。(c)与电极接角处的钢筋表面，无明显烧伤。(d)接头处弯折角不得大于3°。(e)接头处的轴线偏差不得大于0.1d(d为钢筋直径)，且不大于2mm。(f)检查结果，当外观质量各小项不合格数均小于或等于抽检数的10%，则该批焊接接头外观质量评为合格；当某小项不合格数超过抽检数的10％时，应对该批焊接接头该小项逐个进行检查，并剔出不合格接头。不合格接头采取修整或焊补措施后，可提交二次验收。c.拉伸试验(a)应从每批接头中随机切取6个接头，其中3个做拉伸试验，3个留做弯曲试验，每根钢筋接头抗拉强度均不得小于本规范表403—1规定的相应种类钢筋抗拉强度。(b)至少有2个试件断于焊缝之外，并应呈延性断裂。(c)当达到上述两项要求时，应评定该批接头为抗拉强度合格。当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。(d)当有1个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1．10倍时，应进行复验。(e)复验时，应再切取6个试件进行复验，其结果，当仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1．10才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线倍时，应判定该批接头为不合格品。当其抗拉强度大于或等于钢筋规定抗拉强度的1．10倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待。d．弯曲试验(a)闪光对焊接头进行弯曲试验时，应将试件(3个)受压面的金属毛刺和镦粗凸起部分消除，且应与钢筋的外表齐平。(b)弯曲试验可在经监理人批准的万能试验机、手动或电动液压弯曲试验器上进行，试件焊缝应处于弯曲中心点，弯心直径和弯曲角应符合表2.3—12的规定。闪光对焊接弯曲试验指标表2.3-12钢筋类型及牌号弯心直径弯曲角(°)光圆钢筋R2352d90带肋钢筋HRB3354d90注：1.d为钢筋直径(mm)；2.直径大于25mm的钢筋对焊接头，弯曲试验时弯心直径应增加1倍钢筋直径。(c)当试验结果，试件弯至90°，有2个或3个试件外侧(含焊缝和热影响区)未发生破裂，应评定该批接头弯曲试验合格。(d)当试验结果3个试均发生破裂，则一次判定该批接头不合格品；有2个试件发生破裂，应进行复验。(e)复验时，应再切取6个试件。复验结果，当有3个试件发生破裂时，应判定该批接头为不合格品。(f)在弯曲试验的试件外侧横向裂纹宽度达到0．5mm时，应认为已经破裂。(2)电弧焊接头a．取样在现浇混凝土结构中，应以300个同种类钢筋、同形式接头作为一批，每批随机切取3个接头，做拉伸试验；在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验。b．外观检查(a)在每一检验批中应随机抽取10％的焊接接头，进行外观检查。(b)焊缝表面应平整，不得有凹陷或焊瘤。(c)焊接接头区域不得有肉眼可见的裂纹。(d)咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差应符合表2.3—13的规定。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(e)坡口焊、熔槽帮条焊和窄间隙焊接头的焊缝余高不得大于3mm。(f)外观检查结构的质量评定，同本规范2.3．7－2(1)b(f)项目规定。c．拉伸试验(a)电弧焊接头拉伸试验要求及结果的质量评定，同本规范2.3．7—2(1)c项。(b)当模拟试件试验结果不符合要求时，应进行复验。复验应从现场焊接接头中切取，其数量和要求与初始试验相同。钢筋电弧焊接头尺寸偏差及缺陷允许值表2.3-13编号项目接头型式帮条焊搭接焊1帮条对焊接中心的纵向偏差(mm)0.3d2接头处弯折角(°)333接头处钢筋轴线偏心(mm)0.1d0.1d334焊缝厚度(mm)+0.05d+0.05d5焊缝宽度(mm)+0.1d+0.1d6焊缝长度(mm)-0.3d-0.3d7横向咬边深度(mm)0.50.58在长2d焊缝表面上的气孔及夹渣数量（个）22面积(mm2)66注：“d”为被焊接的钢筋的直径。(3)钢筋焊接骨架和焊接网a．取样钢筋种类、直径及尺寸相同的焊接骨架和焊接网视为同一类型制品，且每300件作为一批，一周内不足300件的亦应按一批计算。(a)同一类型制品按上述规定分批检查，每批抽查5％，且不得少于5件。(b)焊接骨架每件制品的焊点脱落、漏焊数量不得超过焊点总数的4％，且相邻两焊点不得有漏焊及脱落。(e)应量测焊接骨架的长度和宽度，并应抽查纵、横方向3～5个网格的尺寸，其允许偏差应符合表2.3－9的相关规定。当外观检查结果不符合上述要求时，应逐件检查，并剔出不合格品。对不合格品经整修后，可提交二次验收。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(d)钢筋焊接网的长度、宽度及网格尺寸的允许偏差和网片两对角线之差均应符合表2.3—10的规定。(e)焊接网交叉点开焊数量不得大于整个网片交叉点总数的1％，并且任一根横筋上的开焊点数不得大于该根横筋交叉点总数的1／2；焊接网最外边钢筋上的交叉点不得开焊。(f)焊接网组成的钢筋表面不得有裂纹、折叠、结疤、凹坑、油污及其他影响使用的缺陷；但焊点处可有不大的毛刺和表面浮锈。c．力学性能检验(a)力学性能检验的试件，应从每批成品中切取；切取过试件的制品，应补焊同牌号、同直径的钢筋，其每边的搭接长度不应少于2个孔格的长度。(b)由几种直径钢筋组合的焊接骨架或焊接网，应对每种组合的焊点做力学性能检验。(c)热轧钢筋的焊点应做剪切试验，试件应为3件；冷轧带肋钢筋焊点除做剪切试验外，尚应对纵向和横向冷轧带肋钢筋做拉伸试验，试件应各为1件。(d)钢筋焊接骨架、焊接网焊点剪切试验结果，3个试件抗剪力平均值应符合下式要求：F≥O．3A0δs式中：F-抗剪力(N)；A0——纵向钢筋的横截面面积(mm。)；δs—纵向钢筋规定的屈服强度(MPa)。冷轧带肋钢筋的试件拉伸试验结果，其抗拉强度不得小于550MPa(冷轧带肋钢筋的屈服强度按440MPa计)(e)当拉伸试验结果不合格时，应再切取双倍数量试件进行复验。复验结果均合格时，应评定该批焊接制品焊点拉伸试验合格。(f)当剪切试验结果不合格时，应从该批制品中再切取6个试件进行复验；当全部试件平均值达到要求时，应评定该批焊接制品焊点剪切试验合格。3．钢筋机械接头的检查和允许偏差(1)承包人应将机械连接技术提供单位按《钢筋机械连接通用技术规程》(JGJ107—2003)附录B规定进行的接头形式检验报告，送交监理人备查。(2)钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合如下要求：才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线a．每种规格钢筋的接头试件不应小于3根。b．钢筋母材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋。c．3根接头试件的抗拉强度均应符合《钢筋机械连接通用技术规程》(JGJ107—2003)规程表3.0.5的规定；对于I级接头，试件抗拉强度尚应大于等于钢筋抗拉强度实测值的0.95倍；对于II级接头，应大于O.90倍。(3)除图纸另行注明者外，钢筋机械接头现场检验应进行外观质量检查和单向拉伸试验。机械接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以300个为一个验收批进行检验与验收，不足300个亦作为一个验收批。a．对接的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按图纸要求的接头等级进行评定。b．当3个接头试件的抗拉强度均符合《钢筋机械连接通用技术规程》(JGJ107—2003)表3．0．5中相应等级的要求时，该验收批评为合格。c．如有1个试件的强度不符合要求，应再取6个试件进行复检，复检中如仍有1个试件结果不符合要求，则该验收批评为不合格。d．现场检验连续10个验收批抽样试件抗拉强度试验1次合格率为100％时，验收批接头数量可扩大一倍。e．外观质量检验的质量要求、抽样数量、检验方法、合格标准以及其他指标，均按各类型接头的技术规程要求执行。(4)套筒挤压接头外观质量检验应符合以下要求：a．外形尺寸(a)挤压后套筒长度应为原套筒长度的1.10—1.15倍；或压痕处套筒的外径波动范围为原套筒外径的0.8～0.90倍。(b)挤压接头的压痕道数应符合形式检验确定的道数。(e)接头处弯折不得大于4。(d)挤压后的套筒不得有肉眼可见裂缝。b．外观质量检验(a)每一验收批中随机抽取10％的挤压接头作外观质量检验，如外观质量不合格数少于抽检数的10％，则该批挤压接头外观质量评为合格。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(b)当不合格数超过抽检数据的10％时，应对该批挤压接头逐个进行复检，对外观不符合的挤压接头采取补救措施；不能补救的接头应作标记。(c)在外观不合格的接头中抽取6个试件作抗拉强度试验，若有1个试件的抗拉强度低于规定值，则该批外观不合格的挤压接头，应报监理人会同设计单位商定处理，并记录存档。(5)锥螺纹接头外观质量检验应符合以下要求：a．经自检合格的钢筋丝头，按《钢筋锥螺纹接头技术规程》(JGJ109－96)附录A的要求对每种规格加工批量随机抽检10％，且不少于lO个。如有一个丝头不合格，即应对该加工批全数检查，不合格丝头应重新加工经再次检验合格方可使用。b．接头施工后随机抽取同规格接头数的10％进行外观检查。应满足钢筋与连接套的规格一致，接头丝扣无完整丝扣外露。c．用质检的力矩扳手按表403—6规定的接头拧紧力矩值抽检接头的连接质量。抽验数量：(a)梁、柱构件按接头数的15％，且每个构件的接头抽验数不得少于一个接头。(b)基础、墙、板构件按各自接头数，每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。抽检的接头应全部合格，如有一个接头不合格，则该验收批接头应逐个检查，对查出的不合格接头应进行补强。(6)镦粗直螺纹接头外观质量检验应符合以下要求：a．套筒外观检验(a)表面无裂纹和其他缺陷。(b)外形尺寸包括套筒内螺纹直径及套筒长度应满足图纸要求。(c)套筒两端应加塑料保护塞。b．丝头加工现场检验’(a)丝头加工现场检验项目、方法及要求见表2.3-14。(b)加工工人应逐个目测检查丝头的加工质量，每加工lO个丝头应用环规检查一次，并剔除不合格丝头。(c)自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班内生产的钢筋丝头为一个验收批，随机抽检10％，按表403—15的方法进行钢筋丝头质量检验；当合格率小于95％时，应加倍抽检，复检中合格率仍小于95％时，应对全部钢筋丝头逐个进行检验,并切去不合格丝头，重新镦粗和加工螺纹。(d)丝头检验合格后，应用塑料帽或连接套筒保护。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线丝头质量检验要求表2.3-14序号检测项目量具名称检验要求1外观质量目测牙形饱满，牙顶宽超过0.6mm秃牙部分累计长度不超过一个螺纹周长2外形尺寸卡尺或专用量具丝头长度满足图纸要求，标准型接头的丝头长度公差为+1p3螺纹大径光面轴用量规通端量规能通过螺纹的大径，而止端量规则不应通过螺纹大径4螺纹中径及小径通端螺纹环规能顺利旋入螺纹并达到旋合长度止端螺纹环规允许环规与端部螺纹部分旋合旋入量不应超过3p注：P为螺距。(7)滚轧直螺纹钢筋接头外观检验应符合以下要求：a．连接套筒及锁母外观检验(a)螺纹牙形应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。(b)用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋人长度不得超过3P。b．丝头(a)丝头表面不得有影响接头性能的损坏及锈蚀。(b)丝头有效螺纹数量不得少于设计规定；牙顶宽度大于0．3P的不完整螺纹累计长度不得超过两个螺纹周长；标准型接头的丝头有效长度应不小于1／2连接套筒长度，且允许误差为+2P；其他连接形式应符合产品设计要求。(c)丝头尺寸的检验：用专用的螺纹环规检验，其环通规应能顺利旋入，环止规旋人长度不得超过3P。(d)自检合格的丝头，应由现场随机抽样进行检验。以一个工作班加工的丝头为一个检验批，随机抽检10％，且不少于10个。现场丝头的抽检合格率不应小于95％。当抽检合格率小于95％时，应另抽取同样数量的丝头重新检验。当两次检验的总合格率不小于95％时，该批产品合格。若合格率仍小于95％时，则应对全部丝头进行逐个检验，合格者方可使用。c．钢筋连接接头(a)钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹，且连接套筒单边外露有效螺纹不得超过2P，其他形式应符合产品设计要求。(b)钢筋连接完毕后，拧紧力矩值应符合表2.3—8的要求。(c)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线钢筋连接接头外观质量及拧紧力矩检验以及力学性能检验应按《滚轧直螺纹钢筋连接接头》(JG163—2004)的相关规定执行。2.3.8计量与支付1.计量(1)根据图纸所示及钢筋表所列，按实际安设并经监理人验收的钢筋以千克(kg)计量。其内容包括钢筋混凝土中的钢筋和预应力混凝土中的非预应力钢筋及混凝土桥面铺装中的钢筋。(2)除图纸所示或监理人另有认可外，因搭接而增加的钢筋不予计入。(3)钢筋及钢筋骨架用的铁丝、钢板、套筒(连接套)、焊接、钢筋垫块或其他固定钢筋的材料，以及钢筋的防锈、截取、套丝、弯曲、场内运输、安装等，作为钢筋工程的附属工作，不另行计量。2.支付按上述规定计量，经监理人验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单价支付。此项支付包括材料、劳力、设备、检验及其他为完成钢筋工程所必需的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.3-1基础钢筋(包括灌注桩、承台、沉桩、沉井等)-a光圆钢筋(R235)Kg-b带肋钢筋(HRB335)Kg2.3-2下部结构钢筋-a光圆钢筋(R235)Kg-b带肋钢筋(HRB335)Kg2.3-3上部结构钢筋-a光圆钢筋(R235)Kg-b带肋钢筋(HRB335)Kg2.3-4附属结构钢筋-a光圆钢筋(R235)Kg-b带肋钢筋(HRB335)Kg注：附属结构包括缘石、人行道、防撞墙、栏杆、护栏、桥头搭板、枕梁、抗震挡块、支座垫块等构造物，其所用钢筋，均列入2.3-4项内。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.4节基础挖方及回填2.4.1范围本节内容为结构物基坑的开挖与回填，以及与之有关的场地清理、支护(撑)、排水、围堰等作业。2.4.2施工要求1.一般要求(1)承包人应根据地质水文资料，结合具体情况制定开挖方案，并在开挖前报监理人批准，但这种批准并不免除承包人应负的责任。(2)除非监理人另有指示，基础挖方的进度按排应使坑壁的暴露时间不超过30d。(3)基础开挖与其回填作业，除应满足本节的各项要求外，尚应与结构物施工的有关要求配合。2.开挖(1)承包人应在基础开挖开始之前通知监理人，以便检查、测量基础平面位置和现有地面标高。在未完成检查测量及监理人批准之前不得开挖。为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。(2)开挖应进行到图纸所示或监理人所指定的标高。最终的开挖深度要依设计期间所进行的钻探和土工试验，并结合基础开挖的实际调查资料来确定。在开挖的基坑未经监理人批准之前，不得浇筑混凝土或砌筑圬工。低于批准基底标高的超挖或纵横向超过本节第2.4.4-1条规定界线的部分，应由承包人自费补填，并应使用批准的材料压实到规定的标准。(3)在原有建筑物附近开挖基坑时，应按《公路工程施工安全技术规程》(JTJ076-95)的规定，采取有效防护措施，使开挖工作不致危及附近建筑物的安全，所采用的防护措施须经监理人同意。基坑周围不得堆放建筑材料、设备和危及基坑安全的杂物。(4)所有从挖方中挖出的材料，如果监理人认为适用，可用作回填或铺筑路提；或按监理人批示的其他方法处理。(5)在基桩处的基坑开挖，应在打桩之前完成。(6)必要时，挖方的各侧面应始终予以可靠的支撑，并使监理人认可。(7)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线所有基础挖方都应始终保持良好地排水，在挖方的整个施工期间都不致遭受水的危害。凡地低于已知地下水位的地方进行开挖并构成基础时，承包人必须提交一份建议用于每个基础的排水方法以及为此而采取的各项措施的报告，并取得监理人的批准。(8)在施工期间，承包人应维护天然水道并使地面排水畅通。违反上述要求而引起的任何损失应由承包人负责。(9)石方基础挖方的施工，除符合本节的规定外，尚应符合本规范第203节的有关要求。(10)基坑开挖至图纸规定基底标高后，如发现基底承载力达不到图纸规定的载力要求时，承包人应根据实际钻探(或挖探)及土壤实验资料提出地基处理的方案，报告监理人审查，并按监理人的批示处理。3.回填(1)所有结构物基坑的回填必须采用经监理人批准的能够充分压实的材料，不得用草皮土、垃圾和有机土等回填。严禁结构物基础超挖回填虚土。(2)未经监理人许可，不得对结构物基坑回填。一般要到结构物的拆模期终了3d之后进行回填。如果混凝土养生条件不正常，应按监理人的指示延长时间。桥台和桥墩基础等周围的回填，应同时在两侧及基本相同的标高上进行，特别要防止对结构物形成单侧施压。必要时，挖方内的边坡应修成台阶形。(3)回填材料应分层摊铺，并用符合要求的设备压实。每层都应压实到图纸或监理人要求压实度标准。回填用土的含水量应严格控制。(4)需回填的基坑应及时排水。若无法排除基坑积水时，则应采用砂砾材料回填，并在水中分薄层铺筑，直到回填进展到该处的水全部被回填的砂砾材料所淹盖并达到能允分压实的程度时，再进行充分夯实。2.4.3质量检验1.基坑开挖完毕，承包人应报请监理人到现场监督检验，将检验情况填写地基检验表，报请监理人复验批准后，方可进行基础施工。2.基底检验内容：(1)基底平面位置、尺寸和基底标高；(2)基底地质情况和承载力是否与图纸相符；(3)基底处理是否符合图纸和本规范的要求。3.基底平面位置、尺寸和基底标高应符合表2.4-1的要求。开挖基坑检查项目表2.4-1才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线项次检查内容规定值或允许偏差检查方法1平面周线位置(mm)不小于图纸要求用经纬仪测量纵、横各2点2基底标高(mm)土质±50用水准仪测量5～8点石质+50，-2003基坑尺寸(mm)不小于图纸尺寸用尺量4.地基的检验。对于小型构造物，一般采用直观或触探的方法，必要时可进行土质试验；对于大、中桥和地基土质复杂、结构物对地基有特殊要求的，一般采用触探或钻探(钻探至少4m)取样作土工试验，或按图纸的特殊要求进行荷载试验。2.4.4计量与支支付1.计量(1)基础挖方应按下述规定，取用底、顶面间平均高度的棱柱体体积，分别按干处、水下及土、石，以立方米计量。干处挖方与水下挖方是以经监理人认可的施工期间实测的地下水位为界线。在地下水位以上开挖的为干处挖方；在地下水位以下开挖的为水下挖方。基础底面、顶面及侧面的确定应符合下列规定：a.基础挖方底面：按图纸所示或监理人批准的基础(包括地基处理部分)的基底标高线计算。b.基础挖方顶面：按监理人批准的横断面上所标示的原地面线计算。c.基础挖方侧面：按顶面到底面，以超出基底周边0.5m的竖直面为界。(2)当承包人遇到特殊或非常规情况时应及时通知监理人，由监理人定出特殊的基础挖方界线。凡未取得监理人批准，承包人以特殊情况为理由而完成的任何挖方将不予计量，其基坑超深开挖，应由承包人用砂砾或监理人批准的回填材料予以回填并压实。(3)为完成基础挖方所做的地面排水及围堰、基坑支撑及抽水、基坑回填与压实、错台开挖及斜坡开挖等，作为挖基工程的附属工作，不另行计量。(4)台后路基填筑及锥坡填土在按实际发生计量与支付。(5)基坑土的运输作为挖基工程的附属工作，不另行计量与支付。2.支付按上述规定计量，经监理人才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单价支付。此项支付包括材料、劳力、设备、运输等及其他为完成挖基及回填工程所必需的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.4-1干处挖土方m32.4-2水下挖土方m32.4-3干处挖石方m32.4-4水下挖石方m3才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.5节挖孔灌注桩2.5.1范围本节工包括挖孔，提供、安放和拆除孔壁支撑及护壁，设置钢筋，灌注混凝土，以及按照图纸规定及按监理人批示的有关挖孔灌注桩的其他作业。2.5.2施工要求1.一般要求(1)承包人应将准备采用的施工方法的全部细节，报请监理人批准，其中包括材料和全部设备的说明，任一挖孔工作开始前，都应得到监理人的书面批准。(2)挖孔灌注桩适用于无地下水或少量地下水，且较密实的土层。当挖孔内的空气污染物超过《环境空气质量标准》(GB3095-1996)规定的各污染物的浓度限值三级标准时，如没有安全可靠的通风措施，不得采用人工挖孔作业。人工挖孔深度超过10m时，应采用机械通风。人工挖孔孔深不宜大于15m。挖孔斜桩仅适用于地下水位低于孔底标高的粘性土。各项污染物的浓度限值见表2.5-1。各项污染物的浓度限值表2.5-1污染物名称取值时间浓度限值(mg/m3)(标准状态)一级标准二级标准三级标准二氧化硫SO2年平均0.020.060.10日平均0.050.150.25Lh平均0.150.500.70总悬浮颗粒物TSP年平均0.080.200.30日平均0.120.300.50可吸入颗粒物PM10年平均0.040.100.15日平均0.050.150.25氮氧化物NOx年平均0.050.050.10日平均0.100.100.15Lh平均0.150.150.30二氧化氮NO2年平均0.040.040.08日平均0.080.080.12Lh平均0.120.120.24一氧化碳CO日平均4.004.006.00Lh平均10.0010.0020.00臭氧O3Lh平均0.120.160.20(3)挖孔的平面尺寸，不得小于桩的设计断面。在浇筑混凝土时不能拆除的临时支撑及壁所占的面积，不应计入有效断面。(4)承包人应保存每根桩的全部施工记录，当需要时，记录应报送监理人作为检查之用。承包人应拟定记录格式，并报监理人批准。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线2.支撑及护壁挖孔施工应选择合适的孔壁支护类型，一般可采用现浇混凝土护壁。3.挖孔(1)挖孔时，应注意施工安全，挖孔工人必须配有安全帽、安全绳、必要时应搭设掩体。提取土渣的吊桶、吊钩、钢丝绳、卷扬机等机具，应经常检查。井口围护应高出地面200mm-300mm，防止土、石、杂物落入孔内伤人。挖孔工作暂停时，孔口必须罩盖。挖孔时，如孔内的二氧化碳含量超过0.3%，或孔深度超过10m时，应采用机械通风。挖孔斜桩挖掘进容易坍孔，宜采用预制钢筋混凝土护筒分节下沉护壁。(2)孔内岩石须爆破时，应采用浅眼爆破法，严格控制炸药用量，并在炮眼附近加强支撑和护壁，防止震塌孔壁。当桩底进入倾斜岩层时，桩底应凿成水平状或台阶形。孔内经爆破后，应先通风排烟，经检查无毒气后，施工人员方可下井继续作业。(3)挖孔达到设计深度以后，应清除孔底松土、沉渣、杂物；如地质复杂，应用钢钎探明孔底以下地质情况，并报经监理人复查认可后方可灌注混凝土。4.灌注混凝土(1)混凝土及钢筋骨架的施工应满足相关规范要求。(2)当自孔底及孔壁渗入的地下水上升速度较小(参考值：≤6mm/min)时，可不采用水下灌注混凝土桩的方法。混凝土的施工要求除应符合第2.7节有关要求外，还应注意以下事项。a.混凝土坍落度，当孔内无钢筋骨架时，宜小于65mm；当孔内设置钢筋骨架时，宜为70～90mm。当用导管灌注混凝土时，导管应对准孔中心，混凝土在导管中自由坠落。开始灌注混凝土时，孔底积水不应超过50mm，灌注速度应尽可能加快，使混凝土对孔壁的侧压力尽快大于渗水压力，以防水渗入孔内。当用导管法灌筑时，桩顶2m以下的混凝土可利用其自由坠落捣实，在此线以下的混凝土必须用振捣器捣实。b.孔内混凝土应尽可能一次连续灌注完毕，若施工缝不可避免时，应按照第2.7节有关的施工缝的要求处理，并应在施工缝上设置上下连接钢筋。连接钢筋的截面积可按桩截面的1%设置。若在施工缝上设有钢筋骨架，则钢筋骨架的截面积可作为上述1%的配筋的一部分；若钢筋骨架的总截面积超过桩截面的1%，则可不设置连接钢筋。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)当自孔底及孔壁渗入的地下水，其上升速度较大(参考值：＞6mm/min)时，则应采用水下灌注混凝土桩的方法，参照第405.03-2及第402.10-4条要求用导行之有效水不灌注混凝土。灌注混凝土之前，孔内水位至少应与孔外地下水位同高；若孔壁土质易坍塌，应使孔内水位高于地下水位1～1.5m。水下混凝土应连续灌注，直到灌筑的混凝土顶面，高出图纸规定的截断高度，才可停止浇注，以保证截面以下的全部混凝土具有满意的质量。5.混凝土的质量检查及对缺陷桩的处理，按相关规范执行。2.5.3质量检验1.混凝土质量的检查和验收，应符合相关规范规定。2.孔径、孔深必须符合图纸要求。3.挖孔达到设计深度后，应及时进行孔底处理，必须保证孔底无松渣、淤泥等扰动软土层，使孔底情况符合图纸要求。4.嵌入承台的锚固钢筋长度不得低于图纸及规范规定的最小锚固长度要求；5.挖孔桩检查项目见表2.5-2。挖孔桩检查项目表2.5-2项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2桩位(mm)群桩100用经纬仪检查纵、横方向排架桩503孔的倾斜度0.5%查灌注前记录4钢筋骨架底面高程(mm)±50查灌注前记录2.5.4计量和支付1.计量(1)挖孔灌注桩以实际完成并经监理人验收后的数量，按不同桩径的桩长以米计量。计量应自图纸所示或监理人批准的从桩底标高至承台底或系梁底；如无承台或系梁时，则从桩底至图纸所示的桩顶；当图纸未示出桩顶位置，或示有桩顶位置但桩位处预先有夯填土时，由监理人根据情况确定。监理人认为由于超挖而深于需的桩长部分，将不予计量。(2)设置支撑和护壁、挖孔、清孔、通风、钎探、排水、混凝土、每桩的无破损检验以及其他为完成此项工程的项目，均为挖灌注村的附属工作，不另行计量。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)钢筋第2.3节内计量，列入2.3-1细目内。(4)监理人要求钻取的混凝土芯样检验，经钻取检验后，如混凝土质量合格，钻取的芯样应予计量；否则不予计量。钻取芯样长度按取回的芯样以米计量。2.支付按上述规定计量，经监理人验收列入了工程量清单以下支付细目的工程量，其每一计量单位，将以合同单价支付，此项支付包括材料、劳力、设备、运输等及其他为完成挖灌注桩工程所必需的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.5-1挖孔灌注桩，桩径…mm2.5-2钻取混凝土芯样，直径70mm(暂定工程量)m2.5-3破坏荷载试验用桩，直径…m(暂定工程量)m才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.6节桩的垂直静荷载试验2.6.1范围本节工程包括对钻(挖)孔灌注桩的足尺比例的荷载试验，其中包括压载、拉桩、高吨位千斤顶及所有其他进行试验需要的材料、设备和工作。2.6.2试桩及试验要求1.试验要求（1）要做荷载试验的工程用桩，按图示或由监理人指定，监理人至少在该工程用试桩施工开始前7d选定试桩。（2）试验应在桩的混凝土强度达到设计等级后，才能进行。（3）试验应按《公路桥涵施工技术规范》(JTJ041—2000)附录B进行。承包人应向监理人提交拟采用的荷载装置的详图请求批准。荷载装置应分级逐渐施加，使荷载传递均匀，无冲击，而不致使试桩震动。如批准的方法需用拉桩(锚桩)，可行的话，这些拉桩应与永久性桩同一型式和同一直径，且设在永久性的桩位上。（4）对钻孔灌注桩是否做检验荷载试验和破坏荷载试验，由监理人根据具体情况考虑确定。2.试桩(1)对于采用就地灌注钻孔桩和挖桩的结构物，监理人可选择工程用桩做试验荷载试验以检验桩的承载力，承包人应在工地先施工这些供试验工程用桩。为检验荷载试验目的而选用的桩，其施工设备及施工方法应与要施工的工程用桩所使用者相同，桩要做到如图示深度。工地的其他桩，在先前的试桩完成且监理人认为合格以后，才能施工。(2)监理人也可要求在工地附近的其他指定的地点进行试桩的破坏荷载试验。破坏荷载试验的目的是确定桩的设计的合理性，这些试验应在任何工程用桩施工开始30d以前完成，且应使监理人认可，破坏荷载试验用桩，不得在以后作为工程用桩。(3)试桩桩顶标高在混凝土达到初凝后应立即确定，且在荷载试验以前再加复核，以检验有无隆起现象，所有隆起的桩在试验前应用千斤顶压至原来的标高。2.6.3桩的破坏荷载及检验荷载的试验标准桩的检验荷载为两倍设计荷载。如果加载达到两倍设计荷载后总沉降量不超过40mm才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线，且最后一级加载引起的沉降不超过前一级加载引起的沉降的5倍，沉降的24h内稳定，则该桩可予以验收。如最后一级加载以后，桩的总沉降量等于或超过40mm，且本级荷载加载引起的沉降等于或大于前一级加载引起沉降的5倍；或桩的总沉降量等于或大于40mm且本级荷载加载后，沉降经24h仍不稳定，则最后一级加载时总荷载为破坏荷载。2.6.4桩的荷载试验步聚1.每级荷载增量约为预定的最大试验荷载的1/10～1/15。当桩的下端埋入巨粒土、粗粒土以及竖硬的粘质土中时，第一级可按2位的分级荷载加载。2.每级加载阶段，荷载应持续到沉降稳定。沉降观测在开始的第一小时内应每15min记录一次；第二小时内每30min记录一次；以后每小时观测一次。3.每级加载的沉降量，在下列时间内如不大于0.1mm时，即可视为稳定：桩尖下为大块碎石类土、砂类土、坚硬粘性土，最后30min；桩尖下为半坚硬和软塑粘性土，最后1h。4.应分阶段卸载，其值相当于分阶段加载的两倍，如加载级为奇数，则第一级卸载量分阶段加载级的三倍。每级卸载应观测回弹量，观测方法与沉降观测同，见本小节2、3条。卸载到零后，至少在2h内，每30min观测一次，如果桩尖下为砂类土，则开始30min内，每15min观测一次；如果桩尖下为粘性土，则开始1h内，每15min观测一次。2.6.5试桩成果及试桩的挖移或截断1.承包人应在试桩试验完成后，在监理人规定时间内，按JTJ041—2000附录B及监理人要求，向监理人提交每根试桩完备的记录及数据分析。2.有用于结构上的破坏荷载试验的试桩，在试验完成以后应挖移，或截断到完工后的地面、河床或最低冲刷线以下0.3m。2.6.6计量与支付1.计量(1)试桩不论是检验荷载或破坏荷载，均以经监理人验收或认可的单根试桩计量。计量包括压载、沉降观测、卸载、回弹观测、数据分析，以及完成此项试验的其他工作细目。(2)检验荷载试验桩如试验后作为工程结构的一部分，其工程量在第405节及第2.5节有关支付细目内计量与支付。破坏荷载试验用的试桩，将来不作为工程结构的一部分，其工程量在第405节的支付细目405-4及第2.5节的支付细目2.5-3内计量与支付。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线2.支付按上述规定计量，经监理人验收或认可的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合单位支付。此项支付包括材料、劳力、设备、试验、运输、成果分析等及其他为完成试桩工程所必需的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.6-1桩的检验荷载试验(暂定工程量)，直径……m（kN）每一试桩2.6-2直径…m桩破坏荷载试验(…m)（暂定工程量）每一试桩注：①检验荷载试验应在括号内注明试桩检验荷载值，按2.6.03小节规定该试桩检验荷载为两倍设计荷载。②破坏荷载试验桩应在括号内注明试桩长度。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.7节结构混凝土工程2.7.1范围1.本节内容包括工程中结构混凝土的材料供应和拌和、立模、浇筑、拆模、修整、养生和质量要求。2.混凝土强度等级混凝土等级系指150mm标准立方体试件(粗集料最大粒径为40mm)，在温度20℃±3℃、相对湿度大于90%的潮湿环境下，养生28d经抗压试验所得极限抗压强度，单位MPa，具有不低于95%的保证率。混凝土强度等级以C为前缀表示。如C30(30级)、C40(40级)。2.7.2集料1.一般要求(1)集料应清洁、竖硬、坚韧、耐久、无外包层、匀质，并不含结块、软弱或片状颗粒，无粘土、尘土、盐、碱、壤土、云母、有机物或其他有害物质。必要时，集料应予清洗和过筛，以除去有害物质。(2)不同来源的集料不得混合或储存在同一料堆，也不得交替使用在同类的工程中或混合料中。(3)用于混凝土的水泥、集料及掺加剂等，应分别进行含碱量试验，尽量避免使用可能发生碱—集料反应(AAR)集料。在非含碱环境中，如果必须采用此类集料时，应按规范要求，选用碱含量小于0.6%的低碱水泥，并限制混凝土中的总碱量。对一般桥涵不宜超过3.0kg/m3；对特殊大桥、大桥和主要桥梁不宜大于1.8kg/m3；在含碱环境的混凝土中，不得使用此类集料。2.细集料(1)细集料应由颗粒竖硬、强度高、耐风化的天然砂构成，经监理人批准，也可由质量占50%的用硬质岩石加工的机制砂与天然砂组成。(2)按细度模数(Mx)将砂分组如下：粗砂Mx=3.7～3.1中砂Mx=3.0～2.3细砂Mx=2.2～1.6在混凝土配制时应同时考虑砂的细度模数和级配情况，细度模数的计算可按《公路工程集料试验规程》(JTGE42—2005)第4章的规定执行。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)细集料的级配范围、坚固性、杂质的最大含量应符合表2.7-1、表2.7-2及表2.7-3要求，试验应按《公路工程集料试验规程》(JTGE42—2005)进行。细集料配范围表表2.7-1筛孔尺寸(mm)级配区Ⅰ区Ⅱ区Ⅲ区累计筛余(质量%)10.000005.00*10～010～010～02.535～525～015～01.2565～3550～1025～100.63*85～7170～4140～160.31595～8092～7085～550.16*100～90100～90100～90注：①混凝土中细集料的级配范围应符合表2.7-1任一区。②表中除带有*号筛孔外，其余各筛孔累计筛余允许超过分界线，但其总量不得大于5%。③Ⅰ区砂宜提高砂率以配低流动性混凝土，Ⅱ区砂宜优先选用以配不同等级混凝土，Ⅲ区砂宜适当降低砂率以保证混凝土强度。④对于高强泵送混凝土用砂宜选用中砂，细度模数为2.9-2.6，2.5mm筛孔的累计筛余量不得大于15%，0.315mm筛孔的累计余量宜在85%-92%范围内。砂的坚固性指标表2.7-2混凝土所处的环境条件循环后的质量损失（%）混凝土所处的环境条件循环后的质量损失（%）在寒冷地区室外使用，并经常处于潮湿或干燥交替状态下的混凝土≤8在其他条件下使用的混凝土≤12注：①寒冷地区系指最寒冷月份的平均温度为0～-10℃且日平均温度≤5℃的天数不超过145d的地区。②对同一产源的砂，在类似的气候条件下使用已有可靠的经验时，可不做坚固性检验；③对于有抗疲劳、耐磨、抗冲击要求的混凝土用砂，或有腐蚀介质作用或经常处于水位变化区的地下结构混凝土用砂，其循环后的质量损失率应小于8%。细集料杂质量大含量表2.7-3混凝土级别≥C30＜C30含泥量(%)≤3≤5才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线其中泥块含量(%)≤1.0≤2.0硫化物及硫酸盐折算为SO3(%)＜1＜1有机质含量(用比色法试验)颜色不应深于标准色，如深于标准色，应以水泥砂浆进行抗压强度对比试验，加以复核云母含量（％）＜2＜2轻物质会含量＜1＜1注：①对有抗冻、抗渗或其他特殊要求的混凝土用砂，总含泥量应不大于3%，其中泥块含量应不大于1.0%，云母含量不应超过1%。②对有机质含量进行复核时，用原状砂配制的水泥砂浆抗压强度不低于用洗除有机质的砂所配制的砂浆的95%时为合格。③砂中如含有颗粒状的硫酸盐或硫化物，则要进行混凝土耐久性试验，满足要求时方能使用。④杂质含量均按质量计。3.粗集料(1)粗集料应由符合表2.7-4级配的坚硬卵石、砾石或碎石组成。C40及C40以上的混凝土，应采用碎石。(2)粗集料的技术要求及有害物质含量，应分别符合表2.7-5、表2.7-6的规定。(3)粗集料最大粒径应不超过结构物最小尺寸的1/4和钢筋最小净距的3/4；当设置二层或多层钢筋时，不得超过钢筋最小净距的1/2。粗集料粒径也不得超过100mm。用混凝土泵运送混凝土时的粗集料最大粒径，除应符合上述规定外，对碎石不应超过输送管内径的1/3；对于卵石不应超过输送管内径1/2.5。粗集料级配范围表表2.7-4级配情况公称粒级(mm)累计筛余(质量%)筛眼孔径(圆)(mm)2.551016202531.540506380100连续级配5-1095-10080-1000-1505-695-10090-10030-600-1005-2095-10090-10040-700-1005-2595-10090-10030-700-50才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线5-31.595-10090-10070-9015-450-505-4095-10075-9030-600-50单级配10-2095-10085-1000-15016-31.595-10085-1000-10020-4095-10085-1000-10031.5-6395-10080-10045-750-10040-8095-10070-10030-600-100碎石和卵石中的有害物质含量表2.7-5项目品质指标硫化物及硫酸盐折算为SO3(按质量计)不大于(%)1卵石中有机物含量(用比色法试验)颜色不应深于标准色，如深于标准色，则应配制成混凝土进行强度试验，抗压强度应不低于95%注：如含有颗粒硫酸盐或硫化物，则要进行混凝土耐久性试验，确认能满足要求时方能采用。粗集料的技术要求表表2.7-6指标混凝土强度等级C55～C40≥C30≤C35＜C30石料压碎指标值（%）≤12～16～针片状颗粒含量（%）～≤15～≤25含泥量(按质量计(%)～≤1.0～≤2.0泥块含量(按质量计)(%)～≤0.5～≤0.7小于2.5mm颗粒含量(%)≤5≤5≤5≤5注：①混凝土强度等级为C60及以上时应进行岩石抗压强度检验，其他情况下，如有怀疑或认为有必要时也可进行岩石的抗压强度检验。对于大于或等于C30的混凝土，岩石的抗压强与混凝土等级之比不应小于2，其他不应小于1.5，且火成岩强度不宜低于80MPa，变质岩强度不宜低于60MPa，水成岩强度不宜低于30MPa。②混凝土强度在C10及以下时，针、片状颗粒含量可放宽到40%。(4)如监理人要求进行磨耗试验，按《公路工程集料试验规程》(JTGE42—2005)进行石料的洛杉矶磨耗试验时，500转的磨耗损失不应超过40%。(5)混凝土结构物处于表2.7-7所列条件下时，应按《公路工程集料试验规程》(JTGE42—2005)规定对碎石和卵石地行坚固性试验，试验结果应符合表2.7-7的规定值。当由同一来源的粗集料曾在同样使用条件下使用满足要求时，经监理人才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线同意，可不进行坚固性试验。碎石和卵石的坚固性试验及指标表2.7-7混凝土所处环环境条件在溶液中循环次数试验后质量损失不宜大于（%）寒冷地区，经常处于干湿交替状态55严寒地区，经常处于干湿交替状态53混凝土处于干燥条件，但粗集料风化或软弱颗粒过多时512混凝土处于干燥条件，但是抗疲劳、耐磨、抗冲击要求高或强度大于C4055注：有抗冻、抗渗要求的混凝土用硫酸钠法进行坚固性试验不合格时，可再进行直接冻融试验。(6)粗集料应予以冲洗。(7)除另有注明者外，粗集料的试验按《公路工程集料试验规程》(JTJ058-2000)进行。2.7.3水1.一般要求水的化学分析应按《公路工程水质分析操作规程》(JGJ63-2006)进行。饮用水可以不进行试验。2.水的化学方面要求(1)水中不应含有影响水泥正常凝结与硬化的有害杂质及油脂、糖类、游离酸类、碱、盐、有机物或其他有害物质。(2)污水、pH值小于5的酸性含硫酸盐量（按SO42-计）超过水的质量2700mg/L的水不得使用于钢筋混凝土；SO42-含量超过600mg/L的水不得使用于预应力混凝土。(3)钢筋混凝土和预应力混凝土结构不得用海水拌制混凝土。(4)水中氯化物（以CL-1计）含量，对于钢筋混凝土不得大于1200mg/L；对于预应力混凝土不得大于350mg/L。以上规定适用于拌和用水及养生用水。2.7.4水泥1.水泥标准及规范才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(1)《通用硅酸盐水泥》(GB65—2007)；(2)《抗硫酸盐硅酸盐水泥》(GB／T748"2005)；(3)《快硬硅酸盐水泥》(GB199—1990)。2．所有水泥应取自监理人同意的产源，在一个工程项目中所用的任一类水泥应取自同一生产厂商，但监理人批准者例外。3．钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。4．承包人应向监理人提供每批水泥的清单，说明厂商名称、水泥种类及数量，以及厂商的试验证明，证实该批水泥已经试验分析，在各方面符合标准规范要求。提供清单及试验证明的费用应包括在混凝土单价内。5．承包人应对进场的每批水泥均按相应水泥标准中所规定的试验项目、试验方法、检验规则取样检验，检验结果报送监理人批准。不合格水泥不得使用。6．水泥运到工地后应尽快使用，水泥由于受潮或其他原因，监理人认为变质或不能使用时，应从工地运走。7．桥梁、涵洞工程中的水泥必须采用转窑生产的水泥，禁止使用立窑生产的水泥。2.7.5外加剂及混合材料1.外加剂（1）应根据外加剂的特点，结合使用目的，通过技术、经济比较来确定外加剂的使用品种。如果使用了一种以上的外加剂，必须经过配比设计，并按要求加入到混凝土拌和物中。（2）外加剂掺量应根据产品质量、使用要求、施工条件，混凝土原料的变化进行调整。（3）所采用的外加剂，必须是经过有关部门检验并附有检验合格证明的产品，其质量应符合《混凝土外加剂》(GB50119—2003)的规定，使用前应复验其效果，使用时应符合产品说明及本规范关于混凝土配合比、拌制、浇筑等各项规定以及外加剂标准中的有关规定。（4）有关混凝土外加剂现场复试检测项目及标准见《公路桥涵施工技术规范》（JTJ041—2000）附录F-2。不同品种的外加剂应分别存储，做好标记，在运输与存储时不得混入杂物和遭受污染。2.混合材料才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线（1）混合材料包括粉煤灰、火山质材料、粒化高炉矿渣等，应由生产厂家专门加工，进行产品检验并出具产品合格证书，其技术条件应分别符合《用于水泥混凝土中的粉煤灰》（GB1596—2005）、《用于水泥中的火山灰质混合材料》（GB/T2847—2005）、《用于水泥中的粒化高炉矿渣》（GB18046—2000）等标准的规定。使用单位对产品质量有怀疑时，应对其质量进行复查，混合材料技术条件见《公路桥涵施工技术规范》（JTJ041—2000）附录F-3。（2）混合材料在运输与存储中，应有明显标志，严禁与水泥等其他粉状材料混合。2.7.6混凝土配合比设计1.一般要求(1)不同级别的混凝土应由承包人进行配合比设计。(2)混凝土配合比设计应在混凝土浇筑前至少35d完成，其费用由承包人负担，在配合比未得到监理人批准前，不得浇筑混凝土。（3）混凝土中掺用外加剂的应用技术应符合《混凝土外加剂应用技术规范》（GB50119—2003）和有关环境保护的规定。2.普通混凝土配合比设计(1)普通混凝土配合比，应按《普通混凝土配合比设计规程》(JGJ55—2000)通过计算、试配和调整确定。(2)混凝土的试配强度，应根据图纸规定混凝土强度等级，考虑施工条件的差异和变化以及材料质量可能的波动，可参考本节附录计算确定。(3)对于混凝土受压或受拉时的弹性模量，应符合《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62—2004)表3.1.5的规定。(4)混凝土的最大水灰比、最小水泥用量，应符合表2.7-8的要求。混凝土最大水灰比、最少水泥用量表2.7-8混凝土结构所处的环境素混凝土钢筋混凝土/预应力混凝土最大不灰比最小水泥用量(kg/m3)最大水灰比最少水泥用量(kg/m3)温暖地区或寒冷地区，无侵蚀物资影响、与土直接接触0.602500.55275严寒地区或使用除冰盐的桥涵0.552750.50300受侵蚀性物质影响0.453000.40325注：①本表中的水灰比，系指水与水泥(包括外掺混合材料)用量的比值；才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线②本表中的最小水泥用量，包括外掺混合材料；当采用人工捣实混凝土时，水泥用量应增加25kg/m3；当掺用外加剂且能有效地改善混凝土的和易性时，水泥用量可减少25kg/m3；③严寒地区系指最冷月份平均气温≤-10℃，且平均气温≤5℃的天数≥145天的地区。(5)混凝土的最大水泥用量(包括代替部分水泥的混合材料)，一般不超过500kg/m3，大体积混凝土水泥用量最大不宜超过350kg/m3。(6)混凝土浇筑入模时的坍落度，应符合表2.7-9的要求。混凝土浇筑入模时的坍落度表2.7-9结构物类型坍落度(mm)结构物类型坍落度(mm)小型预制块及便于振捣的结构0～20配筋较密、断面较小的钢筋混凝土结构50～70桥涵基础、墩台等无筋或少筋结构10～30配筋极密、断面高而狭的钢筋混凝土结构70～90普通配筋率的钢筋混凝土结构30～50注：①水下混凝土、泵送混凝土的坍落度，另见本规范有关章节规定；②用人工捣实时，坍落度宜增加20～30mm。(7)混凝土砂率的确定应符合下列规定：a.坍落度在10～60mm的混凝土砂率，可根据粗集料品种、粒径及水灰比按表2.7-10选取。b.坍落度大于60mm的混凝土砂率，可经试验确定，也可在表2.7-10的基础上，按坍落度每增大20mm，砂率增大1%的幅度予以调整。混凝土砂率(%)表2.7-10水灰比卵石最大粒径(mm)碎石最大粒径(mm)1020401620400.4026～3225～3124～3030～3529～3427～320.5030～3529～3428～3333～3832～3730～350.6033～3832～3731～3636～4135～4033～380.7036～4135～4034～3939～4438～4336～41注：①本表数值系中砂的选用砂率，对细砂或粗砂，可相应地减少或增大砂率。②只用一个单粒级粗内料配制混凝土时，砂率应适当增大；③对薄壁构件砂率取偏大值；④本表中的砂率系指砂与集料总量的质量比。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线c.坍落度小于10mm的混凝土及掺用外加剂和掺加料的混凝土，其砂率应经试验确定。(8)在混凝土掺用外加剂，应符合以下要求：a.在钢筋混凝土及预应力混凝土中，不得掺用氯化钙、氯化钠等氯盐。b.钢筋混凝土从各种组成材料引入的氯离子(折合氯化物)含量：当结构物处于温暖或严寒地区、无侵蚀性物质影响及与土直接接触时，不宜超过水泥用量的0.30%；结构物位严寒和海水区域、受侵蚀环境和使用除冰盐的桥涵，不宜超过水泥用量的0.15%。从各种组成材料引入的氯离子含量大于上述数值时，应采用有效的防锈措施(如掺入阻锈剂、增加保护层厚度、提高混凝土密实性等)。c.预应力混凝土各组成材料引入的氯离子(折合氯化物)含量，不宜超过水泥用量的0.06%，当大于0.06%时，宜采用防锈措施；对于干燥环境中的小型非重要构件，氯离子含量可提高一倍。d.无筋混凝土的氯化钠、氯化钙掺用量，以干质量计不应超过水泥用量的3%。e.掺入加气剂混凝土的含气量为3.5%～2.5%。f.预应力混凝土中不得掺入加气剂及加气型减水剂。g.结构混凝土中各种材料引入的总含碱量不应超过3.0kg/m3。h.若在混凝土中掺用混合材料时，其掺量应通过试验确定，于代替部分水泥时的掺量不应大于《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸水泥》（GB1344—1999）的规定。3.特殊要求混凝土的配合比设计(1)泵送混凝土a.泵送混凝土应选用硅酸盐水泥、普通硅酸盐水泥和粉煤灰硅酸盐水泥，并不宜采用火山灰质硅酸盐水泥。b.泵送混凝土所用粗骨料的最大粒径：当泵磅高度小于50m时，对碎石不宜大于管径的1/3，对卵石不宜大于管径的1/2.5；泵送高度在50～100m时，对碎石不宜大于管径的1/4，对卵石不宜大于管径的1/3；泵送高度在100m以上时，对碎石不宜大于管径的1/5，对卵石不宜大于管径的1/4；粗骨料应采用连续级配，且针片状颗粒含量不宜大于10%。c.泵送混凝土宜采用中砂，其通过0.315mm筛孔的颗粒含量不应小于15%，通过0.160mm筛孔的含量不应小于5%。d.才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线泵送混凝土应掺用泵送剂或减水剂，并可适量掺用粉煤灰或其他活性掺合料。当掺用粉煤灰时，其质量应符合《用于水泥和混凝土中的粉煤灰》(GB/T1596—2005)中规定的Ⅰ、Ⅱ粉煤灰的要求(主要结构应掺用Ⅰ级粉煤灰)。e.泵送混凝土拌和物的坍落度不应小于80mm，泵送混凝土入泵塌落度可按表2.7-11选用。混凝土入泵塌落度选用表表2.7-11泵送高度(m)＜3030～6060～100＞100塌落度(mm)100～140140～160160～180180～200f.泵送混凝土的水灰比不宜大于0.60。g.泵送混凝土的水泥用量不宜小于300kg/m3。h.掺用引气型外加剂时，其混凝土含气量不宜大于4%。(2)高强度混凝土a.配置C50至C80级强度等级的高强度混凝土(简称高强混凝土)，应选择强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥。b.粗集料的最大粒径宜小于25mm；针片状颗粒不宜大于5%；含泥量不应大于0.5%；泥块含量不应大于0.2%。c.粗骨料除进行压碎指标试验外，对碎石尚应进行岩石立方体抗压强度试验，其结果不应小于要求配制的混凝土抗压强度标准值R的1.5倍。d.高强混凝土宜采用中砂，其细度模数不宜大于2.6，含泥量不应大于2.0%，泥块含量不应大于0.5%。e.高强度混凝土的配合比应符合本规范2.7.06-2条各项规定。当无可靠的强度统计数据及标准差数值时，混凝土的施工配制强度（平均值）对于C50～C60应不低于强度等级的1.15倍,对于C70～C80应不低于强度等级什的1.12倍。f.高强混凝土所用砂率及所采用外加剂和矿物掺合料的品种、掺量应通过试验确定。g.高强混凝土的水泥用量不宜大于500kg/m3，水泥和混合材料的总量不超过550～600kg/m3，粉煤灰掺量不宜超过胶结料质量的30%，沸石粉不宜超过10%，硅粉不宜超过8%～10%。各种混合料的掺用种类及数量，必须通过试验并报监理人批准后确定。h.高强混凝土配合比提出后，尚应进行6～10次重复试验进行验证。(3)大体积混凝土a.混凝土结构物中实体最小尺寸大于或等于1m的部位所用的混凝土(简称大体积混凝土)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线，应选用水化热低、凝结时间长的水泥，优先选用大坝水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥。b.粗集料宜采用连续级配，细集料宜采用中砂。c.大体积混凝土宜掺用缓凝剂、减水剂和减少水泥水化热的掺合料。d.大体积混凝土在保证混凝土强度及坍落度要求的前提下，应提高掺合料及集料的含量，以降低单方混凝土的水泥用量。e.大体积混凝土配合比确定后宜进行水化热的验算或测定。4.混凝土的试配(1)承包人应向监理人提出混凝土配合比设计的详细内容，以取得监理人的批准，其内容包括：a.水泥的品种与来源；b.各种集料的来源；c.用图表表示的细、粗集料标准级配细节；d.用图表表示的组合集料标准级配细节，连同细、粗集料组合的比例细节；e.集料与水泥的质量比；f.水与水泥的质量比；g.制造与养生的方法；h.与混凝土结构类型、配筋及尺寸有关系的和易性(坍落度)。(2)每个级别的混凝土，应先做3盘或更多的试配合，用来估定和易性、强度、经济性、含气量、坍落度、修饰及一般外观。然后将最佳的配合比分做出同样配料的三盘，每盘有6个尺为150mm×150mm×150mm的立方体，3个用于7d的抗压试验，3个用于28d的抗压试验。对于预应力混凝土，每盘应另按《公路工程水泥及水泥混凝土试验规程》(JTGE30一2005)制备6个150mm×150mm×300mm试件并进行抗压弹性模量试验。所有试验按《公路工程水泥及水泥混凝土试验规程》(JGE30一2005)进行,且经监理人过目。(3)当做出符合本条要求的试拌和后，承包人应提出每种配合比的详细资料，包括强度、各集料的级配、混合级配、配合比、水灰比、集料—水泥比及坍落度，报请监理人批准。承包人在随后拌制混凝土时应保持这个配合比，除非监理人同意，否则不得更改。(4)当水泥的来源、质量或者集料有改变，都必须提出改变配比，重复上述程序，在新配合比使用前必须获得监理人的批准。(5)在每次实际拌和混凝土前，承包人应按照监理人才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线批准的方法测量集料的含水量，并在用水量中予以扣除，提出供实际使用的施工配合比。(6)当承包人打算购买工厂的预制混凝土构件时，应向监理人提供工厂生产的证明，内容应包括混合料比例、水灰比、和易性以及混凝土获得的28d强度等详细资料，经监理人审查批准，方可购买使用，但承包人并不因此而免除其应承担的责任。2.7.7材料运输和存贮1.集料(1)混凝土用的集料，在运输或工地存贮时，应使其不受污染。(2)集料应按不同尺寸运抵工地，并贮存在相互分开的不同料堆中。(3)粗集料堆应按厚度不超过1m的水平层堆放，以免集料发生离析。如果集料有离析时，必须重新拌和，以符合规定的级配要求。2.水泥(1)水泥在运输过程中必须用防水篷布或其他有效的防水覆盖物加以覆盖。散装水泥运输车辆的贮料斗和筒仓，不应残留不同类型的、低级别的水泥或其他任何材料。(2)水泥应贮存足够的数量，以满足混凝土的浇筑需要。任何时候不能因水泥供应中断而暂停浇筑。(3)承包人应在适当地点建立完全干燥、通风良好、防风雨、防潮湿的足够容量的库房放置水泥，地板应高出地面至少0.3m，以防止受潮。袋装水泥应紧密堆放，以减少空气流通，堆垛高度以不超过12袋为宜。堆垛应至少离开四周墙壁200㎜，各垛之间应留置宽度不小于700㎜的通道。散装水泥宜在专用的仓罐内贮放，散装水泥在库内贮放时，水泥库的地面和外墙内侧应进行防潮处理。(4)不同种类的水泥应贮存于不同库房；不同批交货的水泥，其贮存方式应便于按交货的先后次序以使用。(5)水泥在交货后应尽快使用，使用时应为没有结块的松散流动体和没有结块。(6)对于小型结构物使用的水泥可以露天存放，但应有高的平台和严密的防雨设施。2.7.8混凝土拌和才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线1.称量(1)称量和配水机械装置，应维持在良好状态。其精确度应准确到±0.4%，并应至少每周校核一次，如监理人认为必要，应以精确的质量和体积对比进行精度校核。(2)所有混凝土材料，除水可按体积称量外，其余均按照质量称量。预制场或搅拌站集中拌制的混凝土，细、粗集料称量的允许偏差为±2%；水、水泥、外加剂的允许偏差为±1%。如在现场拌制混凝土，上述允许偏差可各增(+)或减(-)1%。2.拌和(1)混凝土只能按工程当时需用的数量拌和。已初凝的混凝土不得使用，不允许用加水或其他办法变更混凝土的稠度。浇筑时坍落度不在表2.7-9规定限界之内的混凝土不得使用，并应按监理人指示处理。(2)混凝土可在工程现场、拌和厂或搅拌车中拌和。应使用经过监理人批准的类型和容量的搅拌设备。大型及特大型桥梁施工用拌和设备应能自动控制混合料的配合比、水灰比以及自动控制进料(各种集料、水泥、水)和出料，并自动控制混合料的拌和时间。所有搅拌设备都应始终保持良好的状况，任何不符合规格及不符上述规定的完好设备，或有缺陷的搅拌设备均不得用于混凝土的拌和，均须撤出工地。(3)混凝土拌和工作，应将各种组合材料搅拌成分布均匀、颜色一致的混合物。最短连续搅拌时间，从所有材料进搅拌筒到混凝土从搅拌筒排出，应符合表2.7-12要求。短拌和时间(min)表2.7-12搅拌机型搅拌机容量(L)坍落度(mm)0～3030～70＞70自落式≤4002.01.51.0≤8002.52.01.5≤1200—2.51.5强制式≤4001.51.01.0≤15002.51.51.5(4)搅拌筒的转动速度，应按搅拌设备上标出的速度操作。(5)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线每盘混凝土拌和料的体积不得超过搅拌筒标出的额定容量的10%，额定容量每盘少于一袋水泥的搅拌设备不得使用。(6)在水泥和集料进筒前，应先加一部分拌和用水，并在搅拌的最初15s内将水全部均匀注入筒中。筒的入口无材料积结。(7)除非监理人另外同意，搅拌筒拌和的第一盘混凝土粗集料数量只能用到标准数量的2/3。(8)在下盘材料装入前，搅拌筒内的拌和料应全部倒光。搅拌设备停用超过30min时，应将搅拌筒彻底清洗才能拌和新混凝土。如改变水泥类型时，应彻底清洗搅拌设备。(9)工地现场均应准备应急的完好搅拌设备，以应付随时出现的问题。(10)除非监理人批准，混凝土不得使用人工拌和。当采用人工拌和时水泥的用量应较同样等级机拌混凝土规定用量多10%，每批人工拌和混凝土的体积不得超过0.5m3。2.7.9混凝土运输1.用以运输及存放混凝土的容器应不渗漏、不吸水，必须在每天工作后或浇筑中断超过30min时予以清洗干净。2.为了避免日晒、雨淋和寒冷气候对混凝土质量的影响，当需要时，应将运输混凝土的容器加上遮盖物。3.当用轻轨斗车运输混凝土时，轻轨应铺设平整，以免混合料因斗车振动而发生离析。4.从加水拌和到入模的最长时间，应由试验室根据水泥初凝时间及施工气温确定，并应符合表2.7-13规定。混凝土拌和物运输时间限制(min)表2.7-13气温(℃)无搅拌运输(min)有搅拌运输(min)20-30306010-1945755-96090注：表列时间系指从加水搅拌至入模时间。5.用混凝土泵或带式运输机运送混凝土时，应按《公路桥涵施工技术规范》（JTJ041—2000）第11.2.3条和第11.2.4条有关规定执行。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线2.7.10混凝土浇筑1.一般要求(1)混凝土的浇筑方法，应经监理人批准，并尽可能采用水泥混凝土泵送浇筑方法。(2)浇筑混凝土前，全部支架、模板和钢筋预埋件应按图纸要求进行检查，并清理干净模板内杂物，使之不得有滞水、冰雪、锯末、施工碎屑和其他附着物质，未经监理人检查批准，不得在结构任何部分浇筑混凝土。在浇筑时对混凝土表面操作应仔细周到，使砂浆紧贴模板，以使混凝土表面光滑、无水囊、气囊或蜂窝。(3)混凝土分层浇筑厚度不应超过表2.7-14规定。混凝土的浇筑应连续进行，如因故必须间断，间断时间应小于前层混凝土的初凝时间或能重塑的时间。混凝土的运输、浇筑及间歇的全部时间不得超过表2.7-15的规定。混凝土分层浇筑厚度表表2.7-14项次振捣方法浇筑层厚度（㎜）1用插入式振动器3002用附着式振动器3003用表面振动器无筋或配筋稀疏时250配筋较密时1503人工捣实无筋或配筋稀疏时200配筋较密时150混凝土的运输、浇筑及间歇的全部允许时间（min）表2.7-15混凝土强度等级气温不高于25℃气温高于25℃≤C30210180＞C30180150注：当混泥土中掺有促凝剂或缓凝剂时，其允许时间应根据试验结果确定。（4）混凝土在浇筑前，混凝土的温度应维持在10℃至32℃之间。（5）除非监理人另外同意，混凝土由高处落下的高度不得超过2m。超过2m时应采用导管或溜槽。超过10m时应采用减速装置。导管或榴槽，应保持干净，使用过程要避免发生离析。（6）浇筑混凝土期间，应设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线（7）混凝土初凝至达到拆模强度之前，模板不得振动，伸出的钢筋不得承受外力。（8）在晚间浇筑混凝土，承包人应具有监理人批准的适当的照明设施。（9）工程的每一部分混凝土的浇筑日期、时间及浇筑条件都应保有完整的记录，供监理人随时检查使用。2.泵送混凝土(1)泵送混凝土在浇筑之前必须进行配合比及规定的预备试验并以监理人书面批准。混凝土泵送施工工艺见《混凝土泵送施工技术规程》(JTJ/T10—95)有关规定。(2)在浇筑混凝土开始之前，先泵送一部分水泥砂浆，以润滑管道。而后，最先泵出的混凝土应废弃，直到排出监理人认可的、质量一致的、和易性好的混凝土为止。(3)混凝土的泵送作业，应使混凝土不断地输出，且不产生气泡。泵送作业完成后，管道里面残留的混凝土应及时排出，并将全部设备彻底进行清洗。(4)泵机开始工作后，中途不得停机，如非停机不可，停机时间一般不超过30min，炎热气候不能超过10min。停机期间应每隔一定时间泵动几次，防止混凝土凝结堵塞管道。3.大体积混凝土的浇筑大体积混凝土的浇筑应在一天中气温较低时进行，应参照下述方法控制混凝土水化热温度。(1)大体积混凝土材料要求及配合比设计应符合本规范第2.7.06节的有关规定。(2)减少浇筑层厚度，加快混凝土散热速度。(3)混凝土用料要遮盖，避免日光暴晒，用冷却水搅拌混凝土以降低入模温度。(4)在混凝土内埋设冷却管通水冷却。(5)混凝土浇筑后要注意覆盖保温，加强养生；遇气温骤降的天气应注意保温，以防裂缝。4.高强混凝土的浇筑(1)高强混凝土的材料及配合比要求应符合本规范第2.7.6节有关要求。(2)配制高强混凝土必须准确控制用水量，砂石中含水量应仔细测定后从用水量中扣除。除事先规定的部分用水可留在现场补加外，严禁在材料出机后再加水。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)高效减水剂宜采用后掺法，如制成溶液加入应在用水量中扣除这部分溶液用水。(4)加入减水剂后，混凝土拌和料在搅拌机中继续搅拌的时间,当用粉剂时不得少于60s，当用溶液时不得少于30s。(5)拌制高强度混凝土必须使用强制式搅拌机，宜采用二次投料法拌制。(6)混凝土的浇筑应连续进行，如因故必须间断时，其间断时间应小于前层混凝土的初凝时间或能重塑时间。允许间断时间应经试验确定。若超过间断时间，须采取保证质量措施或按工作缝处理。2.7.11各类混凝土结构的混泥土浇筑1.基础及墩、台（1）基一般基础及墩、台混凝土应在整个平截面范围水平分层进行浇筑，当截面过大，不能在前层混凝土初凝或能重塑前浇筑完成次层混凝土时，可分块进行浇筑。分块浇筑时符合下列规定：a.分块宜合理布置，各分块平均面积不宜小于50㎡；b.每块高度不宜超过2m；c.块与块之间的竖向接缝面应与基础平截面短边平行，与平截面长边垂直；d.上下邻层混凝土间的竖向接缝，应错开位置做成企口，并按施工缝处理。（2）采用滑升模浇筑墩、台混凝土时，应符合下列规定：a.宜采用低流动度或半干硬性混凝土；b.浇筑应分层分段进行，各段应浇筑到距模板上口不少于100～150㎜的位置为止。若为排柱式墩台，各立柱应保持进度一致。c.应采用插入式振捣器振捣；d.每一整体结构的浇筑应连续进行，若因故中断，应按施工缝处理；e.混凝土脱模时的强度宜为0.2～0.5MPa,脱模后，如表面有缺陷，应及时予以修理。f.对滑模顶升应严格控制其竖向精度，千斤顶应分组设置，除能同步顶升外，并可调整桥墩的竖向精度。提升速度不宜过快，以100～300㎜/h为宜。（3）采用翻转模板浇筑墩、台混凝土时，除可参见上述滑升模板施工有关规定外，还应注意下列规定：才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线a.翻转模板在结构上应有足够的强度和刚度，制作精度应满足图纸要求。每节模板的高度视超重设备能力的大小而定，其质量以不超过1.5～2.0t为宜。b.浇筑混凝土应采用泵送，混凝土的配合比及外加剂掺量需进行选择和反复试验。c.翻转模板施工是由两节模板交替轮番往上安装浇筑混凝土，须在已浇筑的混凝土强度达到10～15MPa后，始可在已浇混凝土的模板上立模。d.翻转模板的单块尺寸较大，起吊时遇风，容易产生激烈的摆动，起吊前应有所准备，采取适当的稳定措施，保证安全。（4）高桥墩的施工，应符合下列规定：a.高桥墩的施工可采用滑模法或承包人习惯使用的行之有效的方法浇筑混凝土。承包人应在施工前28d将施工计划报监理人审批。b.承包人应根据所采用的施工方法和施工荷载，对高桥墩进行必要的结构验算，并将验算书报监理人审批后方可实施。c.施工时应严格控制墩身的竖直度或斜度，控制浇筑处桥墩顶面的偏心，发现偏差应立即予以纠正。d.混凝土浇筑宜连续进行，若浇筑过程因故中断，则中断时间不得超过前层混凝土的初凝时间，否则应按施工缝进行处理。e.在整个高墩的施工过程，承包人应采取措施，加强墩身混凝土的养生。f.所有施工支架及工作平台，应具有足够的强度和刚度，同时应设置必要的安全防护设施，以确保施工安全。g.高桥墩施工过程中，应随时进行施工部位的位移观测，作好观测记录，以便随时采取相应措施进行校正，并报送监理人备案。2.柱（1）除非监理人另有指示，墩柱混凝土应在一次作业中浇筑完成。混凝土墩柱应在浇筑完成后最少24h，且混凝土强度达到设计强度的75%以上，始允许浇筑盖梁混凝土，但图纸上另有注明者除外。（2）若采用滑升模板施工，应符合前款滑升模板施工的规定；当为排柱式墩台，各立柱的浇筑进度应保持一致。（3）独柱墩施工时，应严格按图纸规定控制施工时墩顶的偏心，随时观测墩顶部位移，并作出记录，以便随时采取相应措施进行校正。施工期间应严格防止对桥墩发生意外撞击。3.承台才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线（1）在已完成的桩基上浇筑承台混凝土时搭设的支架及模板，应符合图纸及本规范第2.2节有关规定。（2）为了避免承台大体积混凝土因水化热使温度升高而导致混凝土裂缝，可采取下列几种措施：a.在进行配合比试验时，根据图纸的强度要求，选择水化热低的水泥，改善集料级配，降低水灰比，选择优质外加剂并尽量减少水泥用量，其配合比设计应符合本规范第2.7.06-3(4)条的有关规定。b.承台厚充较大时，可分成几层较薄的浇筑层，以增加散热面，延长浇筑时间和散热时间，使混凝土升温值得以减小。每层厚度可取1.5m左右，每层浇筑间隔时间6～7d。大体积混凝土浇筑应符合本规范第2.7.10-3条有关规定。c.在混凝土浇筑体内，埋设冷却管通水冷却。冷却管宜采用导热性能较好并具有一定强度的输水钢管。输送冷却水时，应注意冷却水与混凝土的温差不宜过大。4.在支架上浇筑钢筋混凝凝土梁式桥（1）承包人应向监理人送交拟采用的浇筑方法的详细内容和说明，包括静力计算和图纸，得到监理人的批准后，方可开始施工。（2）支架应稳定，支架强度、刚度等的要求应符合本规范第2.2.03节及第2.2.04节的规定。支架搭设后，应对支架进行预压。（3）支架的弹性、非弹性变形及基础的允许下沉量应满足施工后梁体设计标高的要求。（4）浇筑梁体混凝土时，一般宜按梁的全部横断面斜向分段、水平分层地连续浇筑。上层与下层前后浇筑距离应不小于1.5m,每层浇筑厚度当用插入式或附着式振捣器振捣时,不宜超过300㎜。（5）箱梁体不能一次浇筑完成，而需要分层浇筑时，底板可一次浇筑完成，腹板可分层浇筑，分层间隔时间宜控制在混凝土初凝前且使层与层覆盖住。（6）整体浇筑进应采取措施，防止梁体不均匀下沉产生裂缝，若支架下沉可能造成梁体混凝土产生裂缝时，应分段浇筑。5.栏杆及护栏（防撞墙）（1）除非监理人才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线另有批准，混凝土栏杆及护栏（防撞墙）应在该跨拱架或脚手架放松后才能浇筑。特别要注意使模板光顺并紧密装配，以能保持其线条及外形，且在拆模进不得损害混凝土。应按施工详图制作所有模板以及斜角条，并具有简洁斜角接头。在完成工程中，所有角隅应准确、线条分明、表面光洁，且无裂缝、碎裂或其他缺陷。（2）预制栏杆构件的浇筑，振捣时应注意模板不得漏浆，确保外表光洁、平整。当混凝土足够硬化时，即可自模中取出预制构件并养生。（3）可以采用加湿加温方法和用快硬水泥或减水泥剂以缩短养生期，其方法应经监理人批准。（4）存放并装卸预制构件时，应保持边缘及角隅完整和平整。在安放前或安放时任何碎裂、损坏、开裂的构件应废弃并从工程中移去。（5）与预制栏杆柱相连接的就地浇筑栏杆帽及护栏帽，在浇筑并整修混凝土时应防止栏杆及护栏被沾污和变形。2.7.12混凝土捣实1.一般要求所有混凝土，一经浇筑，应立即进行全面的捣实，使之形成密实均匀的整体。2.设备(1)除非监理人书面许可采用其他方法，混凝土的捣实，一般均应使用内部机械振捣；混凝土构件顶面部分，预应力混凝土构件或其他特殊地方可用外部机械振捣。(2)振捣器的类型应经监理人批准，振捣器应能以不小于4500脉冲的频率传递振动于混凝土，使在距振捣点至少0.5m以内的混凝土产生25mm坍落度的可见效应。(3)工地上应配有足够数量的处于良好状态的振捣器，以便可随时替补。3.振捣(1)振捣应在浇筑点和新浇筑混凝土面上进行，振捣器插入混凝土或拔出时速度要慢，以免产生空洞。(2)振捣器要垂直地插入混凝土内，并要插至前一层混凝土，以保证新浇混凝土与先浇混凝土结合良好，插进深度一般为50-100mm。(3)插入式振捣器移动间距不得超过有效振动半径的1.5倍。表面振捣器移位间距，应使振动器平板能覆盖已振实部分100mm左右。(4)当使用插入式振捣器时，应尽可能地避免与钢筋和预埋构件相接触。(5)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线模板角落以及振捣器不能达到的地方，辅以插针振捣，以保证混凝土密实及其表面平滑。(6)不能在模板内利用振捣器使混凝土长距离流动或运送混凝土，以致引起离析。(7)混凝土振捣密实的标志是混凝土停止下沉、不冒气泡、泛浆、表面平坦。(8)混凝土捣实后1.5h到24h之内，不得受到振动。2.7.13片石混凝土1.片石混凝土(1)片石混凝土仅限于图纸规定或监理人批准的情况下，用于重力式墩台及大型基础。用于片石混凝土的片石，应符合本规范第2.13节的要求。(2)填充片石的数量不宜超过混凝土体积的25%，片石厚度不小于150mm。(3)片石的抗压强度应不小于30MPa，并不得低于混凝土级别。(4)片石在使用前应清扫、冲洗干净。(5)片石应均匀放置于刚浇筑的混凝土上，其净距不小于100mm，片石表面离开墙、墩、台及基础的表面距离不得小于150mm。片石不得接触钢筋或预埋件。2.7.14施工缝1.施工缝应按图示设置。外加施工缝应经监理人书面批准。2.当监理人认为需要时，水平施工缝中，沿所有外露面，在模板内设40mm宽的板条，使施工缝保持直线。3.在浇筑新混凝土前，施工缝的表面应用钢丝刷刷洗或凿毛。在用水刷洗时混凝土强度须达到0.5MPa，在人工凿毛时须达到2.5MPa，用风动机凿毛时须达到10MPa，同时应加水使混凝土保持潮湿状态直到浇筑新混凝土。4.在浇筑新混凝土时，老混凝土强度必须达到1.2MPa，如为钢筋混凝土，须达到2.5MPa。同时在老混凝土面上水平缝抹一层厚10～20mm的1∶2水泥砂浆，竖直缝抹一层纯水泥浆。5.下部结构混凝土的浇筑应使所有水平施工缝保持水平，并在可能时，缝位于完成结构的不暴露部位。当必须设垂直施工缝，或施工缝位于重要部位或具有抗震要求时，应有钢筋通过施工缝使结构成为整体。当施工缝为斜面时，应先凿成台阶状。当有抗渗要求时，施工缝宜作成凹形或设置止水带。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线6.施工缝混凝土的浇筑应连续进行，暴露在可见的施工缝边线，应特别注意加以修饰，做到线条及高度整齐。2.7.15混凝土表面的修整1.所有混凝土的外露面的外形应线形正确、顺畅、光洁、颜色一致。拆模后如表面有粗糙、不平整、蜂窝或不良外观时，应凿到监理人同意的深度，并以监理人同意的混凝土等级重新填筑和修整表面。这种修补工作要由监理人在总体上予以同意，监理人还可以要求将全部有缺陷混凝土清除重新浇筑。2.表2.7-16规定了各种混凝土表面应具备的形式，并涉及到完工后混凝土表面所要求的纹理和平整度。由于不良模板间相互错移而引起的表面高低错开称为突变不平整，由直接测量测定。由模板的凸出或其他原因而引起的不平整称为渐变不平整，由2m直尺测定。混凝土表面修整等级及标准表2.7-16等级修整类别修整标准F1模板成形的表面，埋置结构突变不平整，不超过30mmF2模板成形的表面，一般修整突变不平整，不超过6mm；渐变不平整，不超过10mmF3模板成形的表面，高标准修整突变不平整，不超过3mm；渐变不平整，不超过5mmU1不用模板成形的表面，埋置结构，用刮板修整突变不平整，不允许；渐变不平整，不超过12mmU2不用模板成形的表面，一般修整突变不平整，不允许；渐变不平整，不超过6mm注：①F1及F2类的表面修整，在拆模后除了对有缺陷混凝土进行修补及填充模板系杆所留空穴外，无须再处理。仅当达不到最小厚度时，才校正表面凹陷。②对于F3类，拆模后就应修整，使具有均匀纹理及外观，亦即处于相邻模板缝之间表面这类修整，要尽一切可能减少表面孔洞。水平及垂直施工缝应正确、平整。对模板接缝所留“突鳍”或类似不平整，应用金刚砂及永磨平。3.除非监理人批准，用模板成形的混凝土表面不允许粉刷。4.对墩台帽、路缘石及护墙的不用模板成形的外露面，应用木镘刀修整。当湿润薄膜消失以及混凝土已相当凝固，且无浮浆浮于表面时，应用钢镘刀在加压下镘平，以形成密实、平整、均匀且无镘刀抹痕的表面。5.用于起组合作用于的不用模板的预制构件外露面，应按施工缝所述制备。6.除了监理人另有批准外，表面修整要求如下：a.就地浇筑混凝土才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(a)模板成形的护栏表面F3(b)模板成形的外露面F2(c)不用模板成形的外露面U2(d)不用模板成形的埋置面-U17.补修混凝土所用的材料，应符合本规范的要求。所有填充应与孔穴表面紧密结合，在填充及养生和干燥后，应坚固、无收缩开裂及鼓形区，表面平整且相邻表面平齐。8.当监理人认为承包人在施工过程中，混凝土因受约束而产生收缩开裂，其宽度为0.15㎜或大于0.15㎜时，承包人应在监理人指示下，修补这些受收缩作用的截面，即在混凝土中插入螺纹套管并压入环氧树脂溶液，使环氧树脂贯入全部开裂截面。环氧树脂硬化以后，填缝外面必要时应磨平且加色，使与相接的混凝土配合一致。2.7.16混凝土养生1.一般要求(1)混凝土浇筑完成后，待表面收浆后尽快对混凝土进行养生，洒水养生应最少保持7d或监理人指示的天数。预应力混凝土的养生期应延长至施加预应力完成为止。(2)构件体积较大，水泥含量较高，或采用特别养生方法进行养生的构件，其养生方法应经监理人批准。(3)构件不应有由于混凝土的收缩而引起的裂线缝。(4)结构物各部分构件，不论采用什么养生方法，在拆模以前均应连续保持湿润。(5)同样构件尽可能在同一条件下养生。(6)当结构物与流动性的地表水或地下水接触时，应采取防水措施，保证混凝土在浇筑后7d之内不受水的冲刷。当环境水有侵蚀作用时，应保证混凝土在浇筑后10d内以及其强度达到设计等级的70%以前，不受水的侵袭。(7)养生期间，混凝土强度达到2.5MPa之前，不得使其承受行人、运输工具、模板、支架及脚手架等荷载。2.洒水养生(1)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线洒水养护宜用自动喷水系统和喷雾器，湿养护不应间断，不得成干湿循环。提供的覆盖材料应事先取得监理人的同意。养生用水应符合第2.7.03小节的要求。(2)洒水养生应根据气温情况，掌握恰当的时间间隔，在养生期内保持表面湿润。(3)气温低于+5℃时，应覆盖保温，不得洒水养生。3.防水纸、塑料布养生(1)防水纸应尽可能采用大幅宽纸。相邻纸应至少重叠150mm，并用胶带、玛蹄脂、胶水或其他批准的方法紧密粘合，使整个混凝土表面形成完全防水覆盖，应固定防水纸不被风吹移动。养生期内任何纸破碎或损坏时，应立即修补该部分。不应使用丧失防水性能的纸段。(2)塑料布的使用要求同防水纸。2.7.6炎热气候的混凝土施工在浇筑前的混凝土温度不应超过32℃。承包人应采取以下措施以保持混凝土温度不超过32℃。1.集料及其他组成成分的遮荫或围盖和冷却。2.在生产及浇筑时对配料、运送、泵送及其他设备的遮荫或冷却。3.喷水以冷却集料。4.用致冷法或埋水箱法或在部分拌和水中加碎冰以冷却拌和水，但在拌和完后，冰应全部融化。5.与混凝土接触的模板、钢筋、钢法兰盘及其他表面，在浇混凝土前应冷却至32℃以下，其方法有盖以湿麻布或棉絮、喷雾状水，用保护罩覆盖或其他认可的方法。6.喷洒用水及制冰用水应符合第2.7.03小节的要求。7.桥面板及桥面铺装混凝土浇筑温度应不超过26℃。蒸发率大于每小时0.5kg/m2时，则不应在桥面板、桥面铺装或其他暴露的板式结构上浇筑混凝土。2.7.19质量检验1.一般要求（1）除非监理人另有批准，混凝土及混凝土材料的试验，均须按本节所规定的试验示准进行。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线（2）所有取样应在监理人在场的情况下由承包人进行。（3）试验应在监理人批准的试验室进行，必要时可送到独立的试验室进行试验，其试验费用均应由承包人负担。（4）混凝土及其原材料的取样及试验按《公路工程水泥混凝土试验规程》(JTJ053—94)进行。2.原材料质量(1)水泥：对进场的同厂家、同品质、同编号、同生产日期的水泥，袋装不超过200t为一批、散装不超过500t为一批验收，每批至少取样一次，按《水泥胶砂强度检验方法（ISO法）》（GB/T6671—1999）、《水泥压蒸安定性试验方法》（GB/T750—1992）、《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T1346—1989）、《水泥细度检验方法》（GB/T1345—1991）的规定做胶砂强度(3d、7d、28d)、安全性、凝结时间、细度等项目试验。若对水泥品质有怀疑时，可委托有关单位做组成材料分析试验。在正常保管情况下，每三个月检查一次，对质量有怀疑时，应随时检查。(2)水：非饮用水，使用前应检查其质量。如水源有变或对水质有怀疑时，应随时检查。(3)集料：碎石：对进场的同料源、同级配的碎石每500m3为一批验收，每批至少取样一次，做筛分分析试验、视密度试验、容重试验、含泥量试验和针片状含量试验、压碎指标值试验。砂：对进场的同料源、同开采单位，每200m3为一批验收，每批至少取样一次，做筛分分析试验、视密度试验、容重试验、含泥量试验。在施工中，对集料含水率每工作班至少测定两次，天气骤变时，应酌情增加次数。3.原材料称量(1)水泥：使用散装水泥时，每工作班至少检查四次。使用袋装水泥时，进库前应酌情抽样检查包重。(2)水：每工作班至少检查二次。(3)集料：每工作班至少检查二次。(4)外加剂：每工作班至少检查四次。4.混凝土检查才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(1)初始取样。初始取样用作检验入模前的混凝土的温度、含气量和坍落度。在开始浇筑混凝土时，应对每单元(一盘，或连续体积拌和时每10m3)取样，并对温度、含气量和坍落度作试验(每个单元均取样且作三种试验)。当三个连续单元的温度、含气量和坍落度的试验结果在规范规定限度之内时，可以对每5个连续单元，随机取其中一个单元做含气量试验或坍落度试验，或两者均做试验。但当任何随机取样的试验结果超出规范限度时，仍然要对要求的各项性质，100%取样和试验。应根据施工需要，另制取几组与结构物同条件养护的试件，作为拆模、吊装、张拉预应力、承受荷载等施工阶段的强度依据。如监理人需要取几组对比同条件下的结构物的养护效果，承包人应无条件服从，并不得另行付费。温度、含气量和坍落度的取样应按《公路工程水泥混凝土试验规程》(JTJ053—94)规定，取样时间在混凝土出料0.2m3至0.6m3之间。温度、含气量和坍落度的测定，监理人在场情况下由承包人进行。温度、含气量和坍落度应分别符合本节第2.7.10-1(4)、2.7.06-2(8)款和表2.7-9的要求。(2)验收取样。验收取样用作检验混凝土强度，并按以下规定进行：a.不同等级及不同配合比的混凝土应分别制取试样，试样应在拌和机流出点制取，预拌混凝土则自送货车流出点提取。一组试件由3个150mm×150mm×150mm立方体组成，由承包人在监理人指导下完成；如果监理人认为必要，另加3个立方体作为监理人复检之用；用于强度预测的立方体个数由承包人自定。b.一般体积的结构物(如基础、墩台)，每一单元制取2级。c.连续浇筑大体积结构物，每80～200m3或每一工作班应制取2组。d.每片梁长16m以下制取1组，16～30m制取2组，31～50m制取3组，50m以上至少制取5组。小型构件每批或每工作班至少制取2组。e.每根钻孔灌注桩至少制取2组，桩长20m以上者至少制取3组，桩径大、浇筑时间长时，至少制取4组。如换工作班时，每工作班都应制取试件。f.小型结构物，每座、每群或每工作班至少制取2组。当原材料和配合比相同，并由同一拌和站拌制时，可几座或几处合并制取2组。g.一组试样的强度为组成这一组试样的3个立方体的28d抗压极限强度的平均值。(3)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线评定。抗压强度的试验验收，应按是否符合图上所示混凝土的设计等级进行评定。a.统计方法评定。应以同样的等级、混合料和配合比的混凝土组成同一检验批。一批试件≥10组时，以统计方法按下述评定，须同时满足以下两条件：－K1Sn≥0.9R（2.7-2）Rmin≥K2R(2.7-3)式中：n——同批混凝土试件组数；——同批n组试件强度平均值，MPa；Sn——同批n组试件强度的标准差，MPa，当Sn＜0.06R时，取=0.06RR——混凝土强度等级(Mpa)；Rmin——同批各组试件中强度最低一组的值(Mpa)；K1、K2——合格判定系数，见表2.7-6。K1、K2值表2.7-6n10-1415-24≥25K11.701.651.60K20.900.850.85b.非统计方法评定。如同批混凝土试件少于10组，可采用非统计方法评定，须同时满足以下两条件：≥1.15R（2.7-4）Rmin≥0.95R（2.7-5）式中符合意义同上。c.除上述步骤外，监理人可以拒收任何明显有缺陷的混凝土，或通过试验并拒收任何不符合本规范要求的混凝土。任何混凝土不符合上述规定者，或有缺陷且其位置对结构将有不能容忍的有害影响时，应令其除去，并代以合格混凝土。替代的混凝土应遵照本规范进行生产和验收。移去和重新浇筑的混凝土，其费用由承包人承担。5.结构物的检查(1)结构物的检查项目如表2.7-18～表2.7-26。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线混凝土基础检查项目表2.7-18项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2平面尺寸(mm)±50用尺量，长、宽各3处3基础底面高程(mm)土质±50用水准仪测理5～8点石质+50，-2004基础顶面高程(mm)±30有水准仪测量5～85轴线偏位(mm)25用经纬仪检查、纵、横向各2处承台检查项目表表2.7-19项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2尺寸(mm)±30用尺量,长、宽、高各2处3顶面高程(mm)±20用水准仪测量5～8点4轴线偏位(mm)15用经纬仪检查，纵、横向各2点墩、台身检查项目表2.7-20项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2断面尺寸(mm)±20用尺量3个断面3竖直度或斜度(mm)0.3%H且不大于20用垂线或经纬仪测量2点4顶面高程(mm)±10用水准仪测量3点5轴线偏位(mm)10用经纬仪检查，纵、横向各2点6大面积平整度(mm)5用2m直尺检查7预埋件位置(mm)10用尺量注：H为墩、台身高度。柱式墩及双壁墩检查项目表2.7-21项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2相邻间距mm)±15用尺量或测距仪测量(顶、中、底)3处3竖直度(mm)0.3%H且不大于20用垂线或经纬仪，每柱纵、横向各检查2处4柱(墩)顶高程(mm)±10用水准仪检查5轴线偏位(mm)10用经纬仪定出轴线检查4处才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线6断面尺寸(mm)±15检查3个断面注：H为墩柱或墩壁高度。墩、台帽或盖梁检查项目表2.7-22项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2断面尺寸(mm)±20检查3个断面3轴线偏位(mm)10用经纬仪检查，纵、横向各2点4支座处顶面高程(mm)简支梁±10用水准仪每支座测量1点连续梁±5双支座连续梁±25支座位置(mm)5用尺量6预埋件位置(mm)5用尺量就地浇筑梁(板)检查项目表2.7-23项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2断面尺寸(mm)+8，-5检查3个断面3长度(mm)+0，-10用尺量4轴线偏位(mm)10用经纬仪检查3处5平整度(mm)8用2m直尺检查6支座板平面高差(mm)2查浇筑前记录就地浇筑箱形梁检查项目表2.7-24项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2轴线偏位(mm)10用经纬仪检查每跨5处3顶面高程(mm)±10用水准仪检查每跨5处4断面尺寸(mm)高度+5，-0每跨用尺量5个断面顶宽±30顶、底、腹板厚+10，-05长度(mm)0，-10用尺量6平整度(mm)8用2m直尺检查才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线大体积构件浇筑检查项目表2.7-25项次检查项目规定值或允许偏差检查方法1混凝土强度(MPa)在合格标准内按JTJ071-98附录D检查2轴线偏位(mm)20用经纬仪测量3断面尺寸(mm)±30用尺量4结构高度(mm)±30用尺量8-10处5顶面标高(mm)±20用水准仪测量8-10处6大面积平整度(mm)8用2m直尺检查护栏的检查项目表2.7-26项次检查项目规定值或允许偏差检查方法1混凝土强度(Mpa)在合格标准内按JTJ071-98附录D检查2平面偏位(mm)430m或每4节段拉线检查3断面尺寸(mm)±5每100m用尺测量3个断面4竖直度(mm)4每100m用垂线检查3处5护栏接缝两侧高差(mm)5用尺量，每100m每侧3处注：当护栏长度小于100m时，按长度100m检查。(2)外观检查a.混凝土表面应平整、密实，施工缝整齐。外露部分无模板接痕迹和颜色不均匀现象。b.梁、柱、盖梁、主拱圈及基础的混凝土蜂窝、麻面面积不超过被检面积的0.5%，深度不超过10mm。c.小型构件的外形轮廓清晰、线条直须，无翘曲现象，无蜂窝、麻面。d.所有蜂窝、麻面，不整齐的施工缝及缝宽大于0.15mm的裂缝，应按第2.7.15小节要求进行修整，直至符合有关要求。2.7.20计量与支付1.计量(1)以图纸所示或监理人指示为依据，按现场已完工并经验收的混凝土，分别以不同结构类型及混凝土等级，以立方米计量。(2)直径小于200mm的管子、钢筋、锚固杆、管道、泄水孔或桩所占混凝土体积不予扣除。作为砌体砂浆的小石子混凝土，不另行计量。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)桥面铺装混凝土在第2.9节内计量与支付；结构钢筋在第2.3节内计量。(4)为完成结构物所用的施工缝连接钢筋、预制构件的预埋钢板、防护角钢或钢板、脚手架或支架及模板、排水设施、防水处理、基础底碎石垫层、混凝土养生、混凝土表面修整及为完成结构物的其他杂项细目，以及预制构件的安装架设设备拼装、移运、拆除和为安装所需的临时性或永久性的固定扣件、钢板、焊接、螺栓等，均作为各项相应混凝土工程的附属工作，不另行计量。2.支付按上述规定计量，经监理人验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单位支付。此项支付包括材料、劳力、设备、试验、运输、安装及其他为完成混凝土工程所必要的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.7-1混凝土基础(包括支撑梁、桩基承台，但不包括桩基)m32.7-2混凝土下部结构m32.7-3现浇混凝土上部结构m32.7-4上部结构现浇整体化混凝土m32.7-5现浇混凝土附属结构m3注：①细目号2.7-1～2.7-4按不同类型及混凝土等级分列子项。②预制板、梁整体化现浇混凝土，以子项列在2.7-4细目内③细目号2.7-5混凝土附属结构包括缘石、人行道、防撞墙、栏杆、护栏、桥头搭板、枕梁、抗震挡块、支座垫块等，按其种类及混凝土等级分列子项。附录1.混凝土配制强度(Rp)应按下式计算：Rp≥R+1.654σ式中：Rp——混凝土配制强度，MPa；R——混凝土设计强度等级，MPa；σ——混凝土强度标准差，MPa；2.混凝土强度标准差(σ)采用无偏估计算，确定该值的强度试件组数不应小于25组。3.当混凝土强度等级为C20、C25级，其强度标准差计算值低于2.05MPa才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线时，计算配制强度用的标准差应取用2.5MPa；当混凝土强度等级等于或大于C30级，其强度标准差价计算值低于3.0MPa时,计算配制强度用的标准差应取用3.0MPa。4.当不具有近期的同一品种混凝土强度资料时，其混凝土强度标准差Sn可取表2.7-27的经验数据值。σ值(MPa)表2.7-27R＜C20C20-C35＞C35σ4.05.06.0才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.8节预应力混凝土工程2.8.1范围本节工程为预应力混凝土结构物的预应力钢绞线的供应、加工、安装、张拉及封锚等作业；包括预应力系统(锚具、连接器及相应的预应力钢材)的选择、试验及供应，管道形成及灌浆；预应力混凝土的浇筑。2.8.2一般要求1.预应力系统(1)承包人选用的预应力系统，应满足图纸的要求。(2)承包人应至少在56d以前，向监理人提交拟采用的预应力系统的全部细节，经监理人批准后始可用于工程中。(3)若承包人拟采用的预应力系统与图纸所示不一致，应提出拟采用的预应力钢材、锚固设备的细节和完整的规范，包括构件中预应力张拉顺序的安排和压浆材料方法及设备等。2.质检证书(1)对每次到货的预应力钢绞线和锚具，承包人应向监理人报送三份经批准的试验室签发的质检证书副本。证书内应标出对所有要求的试验结果。没有证书的钢材不能使用，也不得运入现场。(2)每次预应力钢绞线到货应附以易于辨认的金属标签，标明生产工厂、性能、尺寸、熔炼炉次和日期。2.8.3材料1.钢材(1)预应力混凝土的钢筋应符合下列标准：《预应力混凝土用钢绞线》(GB/T5224—2003)；(2)钢绞线的松驰级别(Ⅰ级松驰、Ⅱ级松驰)，应根据图纸所示要求，其性能应符合《预应力混凝土用钢绞线》(GB/T5224—2003)。(3)进口的预应力钢绞线应符合图纸对于标准强度及松驰的要求，或经监理人认可的其他国际标准。(4)用于预应力混凝土的钢材的制造商的质量证书应随同每批钢材交付。(5)用于锚具装置的钢材应符合图纸要求的钢材或《优质碳素结构钢》(GB/T699—1999)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线的45号钢，且应经过热处理，使之符合图纸要求的硬度。锚垫板的钢材应符合《碳素结构钢》(GB/T700—2006)的Q235号钢。锚具装置应符合图纸及《预应力筋用锚具、夹具和连接器》（GB/T14370—2007）的有关规定。(6)非预应力用的钢筋应符合第2.3节要求。(7)预应力混凝土用钢绞线应按《预应力混凝土用钢绞线》(GB/T5224—2003)的规定作抽样检查；锚具除逐一检查其尺寸外，还应逐一进行探伤检验。2.混凝土及水泥浆混凝土及水泥浆用的材料，应符合本规范第2.7节规定，水泥用量不宜超过500㎏/m3，特殊情况下最大不应超过550㎏/m3。管道压注用的水泥浆28d抗压强度不小于40MPa。3.预应力钢筋管道(1)采用预应力混凝土用塑料波纹管，产品符合《预应力混凝土桥梁用塑料波纹管》（JT/T529-2004）标准要求。(2)所有管道均应设压浆孔，还应在最高点设排也孔及需要时在最低点投排水孔。压浆管、排气管和排水管应是最小内径为20mm的标准管或适宜的塑性管，与管道之间的连接应采用金属或塑料结构扣件，长度应足以从管道引出结构物以外。(3)管道在模板内安装完毕后，应将其端部盖好，防止水或其他杂物进入。4.预应力设备(1)所有用于预应力的千斤顶应专为所采用的预应力系统所设计，并经国家认定的技术监督部门认证的产品。(2)承包人应备有为监理人所同意的校准设备，用于千斤顶校准，校准设备应配备有精确可靠的测力环或测力计，测力环或测力计应具有独立试验室颁发的校准证明。当监理人要求时，承包人应安排测力环或测力计在国家认定的实验机构或监理人的中心实验室进行检验校准。(3)千斤顶的精度应在使用前校准。千斤顶一般使用超过6个月或200次，以及在使用过程中出现不正常现象时，应重新校准。测力环或测力计应至少每2个月进行重新校准，并使监理人认可。任何时候在工地测出的预应力钢筋延伸量有差异时，千斤顶应进行再校准。(4)用于测力的千斤顶的压力表，其精度应不低于1.5级。校正千斤顶用的测力环或测力计应有±2%的读数精度。压力表读盘直径应小于150mm。每个压力表应能直接读出kN或伴有一换算表可以换算为为kN。压力表应具有大致两倍于工作压力的总压力容量。被量测的压力荷载，应在压力表总容量的1/4～3/4范围内，除非在量程范围建立了精确的标定关系。压力表应设于操作者肉眼可见的2m才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线距离以内，使能无视觉差获得稳定和不扰动的读数。每台千斤顶及压力表应视为一个单元且同时校准，以确定张拉力与压力表读数之间的关系曲线。2.8.4预应力钢材的搬运、存放和保护1.运输(1)为防止预应力钢材在装运与储存中受到物理损害和腐蚀，应将预应力钢材包装于集装箱或装运箱内。任何受到损害和腐蚀的预应力钢材均不得使用。(2)集装箱或装运箱应清晰地标明搬运注意事项及所用防腐剂的型号、种类和数量等。2.存放(1)预应力钢材使用前应存放在集装箱内或木箱内，或在离开地面的清洁、干燥环境中施置，并应覆盖防水帆布。(2)钢丝的存放应以大直径卷盘，卷盘直径应不小于钢丝直径的400倍。(3)锚具运输和存放时，应防止机械损伤和锈蚀。3.保护(1)对在混凝土浇筑及养生之前安装在管道中但在下列规定时限内没有压浆的预应力筋，应采取防止锈蚀或其他防腐蚀的措施，直至压浆或将其浇入混凝土中。(2)不同暴露条件下，未采取防锈措施的力筋在安装后到压浆时的容许间隔时间如下：a.空气湿度大于70%或盐分过大时为7d；b.空气湿度40%～70%时为15d；c.空气湿度小于40%时为20d。2.8.5预应力钢绞线的加工和装置(1)钢绞线切割时，应在每端离切口30～50mm处用铁丝绑扎。切割应用切断机或砂轮锯，不得使用电弧。(2)钢绞线编束时，应每隔1～1.5m绑扎一道铁丝，铁丝扣应向里，绑好的钢绞线束应编号挂牌堆放。2.8.6预应力钢绞线管道的安装和成形1.一般要求才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(1)预应力管道的型式，应符合图纸所示。若承包人变更管道型式，必须经监理人批准。(2)管道应按图纸所示位置牢靠地固定。管道上若出现意外的孔洞应在浇筑混凝土以前修补好。(3)当使用金属软管时，拉缝数量应尽可能保持最少。每个接缝处都应严格加以密封，防止任何材料进入。(4)在穿钢丝束以前，所有管道端部均应密封并加以保护。2.波纹管的安装(1)波纹管在安装前应通过1kN径向力的作用，且不变形，同时应作灌水试验，以检查有无渗漏现象，确定无变形、渗漏现象时始可使用。(2)波纹管的连接，应采用大一号同型波纹管作接头管，接头管长200mm。波纹管连接后用密封胶带封口，避免混凝土浇筑时水泥浆渗入管内造成管道堵塞。(3)安装波纹管位置应准确，采用钢筋卡子以铁丝绑扎固定，避免管道在浇筑混凝土过程中移位。(4)波纹管如有反复弯曲，在操作时应注意防止管壁破裂，同时应防止邻近电焊火花烧灼管壁。如有微小破损应及时修补并得到监理人的认可。2.8.7预应力混凝土的浇筑1.一般要求(1)模板、钢筋、管道、锚具和预应力钢材经监理人检查并批准后，方可浇筑混凝土。(2)预应力混凝土的浇筑及养生，除按本规范第2.7节有关规定执行外，尚应符合下列要求。a.浇筑混凝土时，应保持锚塞、锚圈和垫板位置的正确和稳固。b.在混凝土浇筑和预应力钢筋张拉前，锚具的所有支承表面(例如垫板)应加以清洗。c.拌和后超过45min的混凝土不得使用。d.浇筑箱形梁段混凝土时，应尽可能一次浇筑完成；梁身较高时也可分两次或三次浇筑；梁身较低时可分为两次浇筑。分次浇筑时，宜先底板及腹板根部，其次腹板，最后浇顶板及翼板，注意事项可参照《公路桥涵施工技术规范》(JTJ041—2000)第15章有关规定执行。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线e.为避免孔道变形，不允许振捣器触及套管。f.梁或空心板端部锚固区，为了保证混凝土密实，宜使用外部振捣器加强振捣，集料尺寸不要超过两根钢筋或预埋件间净距的一半。g.混凝土立方体强度尚未过到15～20MPa时，不得拆除模板。h.混凝土养生时，对为预应力钢束所留的孔道应加以保护，严禁将水和其他物质灌入孔道，并应防止金属管生锈。养生的注意事项可参照《公路桥涵施工技术规范》(JTJ041—2000)第11章及第14章有关规定执行。2.8.8后张法预应力1.一般要求(1)承包人在张拉开始前，应向监理人提交详细说明、图纸、张拉应力和延伸量的静力计算，请求审核。(2)承包人应选派富有经验的技术人员指导预应力张拉作业。所有操作预应力设备的人员，应通过设备使用的正式训练。(3)所有设备应每间隔两个月至少进行一次检查和保养。(4)预应力张拉中，如果发生下列任何一种情况，张拉设备应重新进行校验。a.张拉过程，预应力钢丝经常出现断丝时；b.千斤顶漏油严重时；c.油压表指针不回零时；d.调换千斤顶油压表时。2.施工要求(1)除非另有书面允许，张拉工作应在监理人在场时进行。(2)张拉预应力钢材时的温度不宜低于-15℃。(3)张拉即将开始前，所有的预应力钢材在张拉点之间应能自由滑动，同时构件可以自由地适应施加预应力时产生的水平和垂直移动。(4)张拉时混凝土强度不应低于图纸规定，当图纸无规定时，混凝土强度应不低于设计强度标准的75%。张拉力应按图纸规定，边张拉边量测伸长值。(5)预应力筋的张拉顺序应符合图纸规定，当图纸未规定时，可采取分批、分阶段对称张拉。(6)预应力张拉应从两端同时进行。除非监理人同意另外的方式。(7)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线当仅从一端张拉时，应精确量测另一端的回缩量，并从千斤顶量测的伸长值中适当给予扣除。(8)图纸所示的控制张拉力为锚固前锚具内的拉力。在确定千斤顶的拉力时，应考虑锚圈口预应力损失。这些增加的损失以采用的预应力系统及通过现场测验而定，但一般对钢绞线为3%的千斤顶控制张拉力，对钢丝为5%的千斤顶控制张拉力。3.张拉步骤(1)除图纸有规定或监理人另有指示外，张拉程序可按表2.8-1进行。后张法预应力筋张拉程序表2.8-1预应力筋张拉程序钢筋、钢筋束0→初应力→1.05σcon(持荷2min)→σcon((锚固)钢绞线束对于夹片式等具有自锚性能的锚普通松驰筋0→初应力→1.03σcon（锚固）低松驰力筋0→初应力（持荷2min）→σcon(锚固)其他锚具0→初应力→1.05σcon(持荷2min)→σcon((锚固)钢丝束对于夹片式等具有自锚性能的锚具普通松驰筋0→初应力→1。03σcon（锚固）低松驰力筋0→初应力（持荷2min）→σcon(锚固)其他锚具0→初应力→1.05σcon(持荷2min)→σcon((锚固)精轧螺纹钢筋直线配筋时0→初应力→σcon(持荷2min锚固)曲线配筋时0→(持荷2min)→0(上述程序可反复几次)→初应力→σcon(持荷2min锚固)注：①表中σcon为张拉时的控制应力，包括预应力损失值；②两端同时张拉时，两端千斤顶升降压、划线、测伸长、插垫等工作基本一致；③梁的竖向预应力筋可一次张拉到控制应力，然后于持荷5min后测伸长和锚固；(2)初始拉力(一般为张拉力的10%～25%)是把松驰的预应力钢材拉紧，此时应将千斤顶充分固定。在把松驰的预应力钢材拉冯以后，应在预应力钢材的两端精确地标记号，预应力钢材的延伸量或回缩量即从该记号起量。张拉力和延伸量的读数应在张拉过程中分阶段读出。当预应力钢材由很多单根组成时，每根应作出记号，以便观测任何滑移。预应力钢材实际伸长值△L，除上述测量伸长值外，应加上初应力时的推算伸长值，即：△L=△L1+△L2式中：△L1——从初始拉力至最大张拉力间的实测伸长值；△L2——初始拉力时推算伸长值(可采用相邻级的伸长度)。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(3)预应力钢材张拉后，应测定预应力钢材的回缩与锚具变形时，对于钢制锥形锚具，其值不得大于6mm；对于夹片式锚具，不得大于6mm。如果大于上述允许值，应重新张拉，或更换锚具后重新张拉。(4)预应力钢材的断丝、滑丝，不得超过表2.8-2规定，如超过限制数，应进行更换，如不能更换时,在许可的条件下，可提高其他束的控制张拉力，作为补救措施,但须满足设计上各阶段色限状态的要求。后张预应力筋断丝、滑移限制数表2.8-2类别检查项目控制数钢丝束和钢绞线束每束钢丝断丝或滑丝1根每束钢绞线断丝或滑丝1丝每个断面断丝之和不超过该断面钢丝总数的1%单根钢筋断丝或滑移不容许注：超过表列控制数时，原则上应更换。当不能更换时，在许可的条件下，可采取初救措施，如提高其他束预应力值，但须满足设计上各阶段限状态的要求。(5)当计算延伸量时，应根据试样或试验证书确定弹性模量。(6)在张拉完成以后，测得的延伸量与计算延伸量之差应在±6%以内，否则，监理人可指示采取以下的若干步骤或全部步骤：a.重新校准设备。b.对预应力材料作弹性模量检验。c.放松预应力钢材重新张拉。d.预应力钢材用滑润剂以减少摩擦损失。仅水溶性油剂可用于管道系统，且在灌浆前清洗掉。e.原先如仅一台千斤顶张拉，可改为两端用两台千斤顶张拉。f.监理人指示的其他方法。g.监理人可以要求按照《公路桥涵施工技术规范》(JTJ041—2000)附录G.9进行摩擦损失试验。(7)当监理人对预应力张拉认可后，预应力钢材应予锚固。放松千斤顶压力时应避免振动锚具和预应力钢材。(8)预应力钢材在监理人认可后才可截割露头。梁端锚口应按图纸所示用水泥砂浆封闭。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线4.记录及报告每次预应力张拉以后，如监理人要求，应将下列数据抄录给监理人。(1)每测力计、压力表、油泵及千斤顶的鉴定号。(2)测量预应力钢材延伸量时的初始拉力。(3)在张拉完成时的最后拉力及测得的延伸量。(4)千斤顶施松以后的回缩量。(5)在张拉中间阶段测量的延伸量及相应的拉力。2.8.10孔道压浆1.压浆设备(1)水泥浆拌和机应能制备具有胶稠状的水泥浆。水泥浆泵应可连续操作，对于纵向预应力管道，能以0.7MPa的恒压作业；对于竖向预应力钢材管道的压浆最大压力，能以0.4MPa的恒压作业。(2)水泥浆泵应是活塞式的或排液式的，泵及其吸入循环应是完全密封的，以避免气泡进入水泥浆内。它应能在压浆完成的管道上保持压力，且装有一个喷嘴，该喷嘴关闭时，导管中无压力损失。(3)压力表在第一次使用前及此后监理人认为需要时就加以校准。所有设备在灌浆操作中至少每3h用清洁水彻底清洗一次，每天使用结束时也应清洗一次。2.压浆(1)水泥浆应由精确称量的强度等级不低于42.5级硅酸盐水泥或普通硅酸盐水泥和水组成。水灰比一般在0.4～0.45之间，所用水泥龄期不超过一个月。(2)在水泥浆混合料中可掺入经监理人同意的减水剂，其掺入量百分比以试验确定，且须经监理人同意。掺入减水剂的水泥浆水灰比，可减小到0.35。其他掺入料仅在监理人的书面许可下才可使用。含有氯化物和硝酸盐的掺料不应使用。(3)水泥浆的泌水率最大不应超过3%，拌和后3h泌水率宜控制在2%，24h后泌水应全部被浆吸收。(4)水泥浆内可掺入(通过试验)适当膨胀剂，膨胀剂性能及使用方法应符合《混凝土外加剂应用技术规范》(GBJ119—88)规定，但不应掺入铝粉等锈蚀预应力钢材的膨胀剂。掺入膨胀剂后，水泥浆不受约束的自由膨胀应小于10%。(5)水泥浆的拌和应首先将水加于拌和机内，再放入水泥。经充分拌和以后，再加入掺加料。掺加料内的水份应计入水灰比内。拌和应至少2min才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线，直至达到均匀的稠度为止。任何一次投配以满足1h的使用即可。稠度宜控制在14-18s之间。(6)水泥浆的泌水率、膨胀率及稠度按《公路桥涵施工技术规范》(JTJ041—2000)附录G.10、G.11进行测试。(7)当监理人认为需要时，应进行压浆试验。(8)压浆前，应将锚具周围的钢丝间隙和孔洞填封，以防冒浆。(9)在压浆前，吹入无油分的压缩空气清除管道松散微粒，并用中性洗涤剂或皂液用水稀释冲洗管道，直到松散颗粒除去及清水排出为止。管道再以无油的压缩空气吹干。(10)压浆时，每一工作班应留取不少于3组试样(每组为70.7mm×70.7mm×70.7mm立方体试件3个)，标准养生28d，检查其抗压强度作为水泥浆质量的评定依据。(11)当气温或构件温度低于5℃时，不得进行压浆。水泥浆温度不得超过32℃。(12)管道压浆应尽可能在预应力钢筋张拉完成和监理人同意压浆后立即进行，一般不得超过14d。必须在监理人在场，才允许进行管道压浆。压浆时，对曲线孔道和竖向孔道应由最低点的压浆孔压入，并且使水泥浆由最高点的排气孔流出，直到流出的稠度过到注入的稠度。管道应充满水泥浆。简支梁的管道压浆，应自梁一端注入，而在另一端流出，流出的稠度达到规定的稠度。(14)出气孔应在水泥浆的流动方向一个接一个地封闭，注入管在压力下封闭直到水泥浆凝固。压满浆的管道应进行保护，使在一天内不受振动，管道内水泥浆在注入后48h内，结构混凝土温度不得低于5℃，否则应采取保温措施。当白天气温高于35℃时，压浆宜在夜间进行。在压浆后两天，应检查注入端及出气孔的水泥浆密实情况，需要时进行处理。(15)承包人应具有完备的压浆记录，包括每个管道的压浆日期、水灰比及掺加料、压浆压力、试块强度、障碍事故细节及需要补做的工作。这些记录的抄件应在压浆后3d内送交监理人。3.真空吸浆（1）管道较长进宜采有真空吸浆法压浆，承包人当采用真空吸浆法进行管道压浆时，在施工前，应对真空吸浆工艺进行必要的试验，并制定管道压浆施工方案及详细说明报请监理人审查，经监理工和师批准后方可实施。（2）真空吸浆工艺的技术条件应符合如下要求：才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线a.预应力管道及管道两端必须密封；b.抽真空时管道内真空度（负压）控制在-0.06～-0.1MPa之间；c.管道压浆的压力应≤0.7MPa；d.水泥浆的水灰比:0.3～0.4；e.水泥浆的浆体流动度:30～50s；f.水泥浆体泌水性：（a）小于水泥浆初始体积的2%；（b）四次连续测试的结果平均值＜1%；（c）拌各后泌水应在24h内重新全部被浆吸回；g.浆体初凝时间：6h；h.浆体体积变化率：＜2%；i.浆体强度：符合图纸规定。（3）承包人应按经监理人批准的压浆施工方案中的压浆顺序、方法以及安全操作事项进行施工。（4）真空吸浆的管道在24h内不得受振动。管道内水泥浆在压浆后48h内，结构混凝土温度不得低于5℃，否则应采取保温措施。当白天气温高于35℃时，压浆宜在夜间进行。（5）承包人应做好压浆记录，包括每个管道的压浆日期、浆体水灰比、掺加料、流动度、试块强度，管道真空度、压浆压力，以及障碍事故细节及需要补做的工作。这些记录的抄件应在压浆后3d内送交监理人。2.8.11质量检验1.一般要求(1)混凝土的质量应符合第2.7.19小节规定。(2)水泥浆的抗压强度应不低于图纸规定，且不低于30MPa。(3)预应力筋后张拉允许偏差见表2.8-5。(6)非预应力钢筋的允许偏差应符合第2.3节有关规定。(7)梁(板)相邻块段应接缝平整、密实，色泽一致，无明显错台。梁体表面及梁端封锚混凝土表面应平整、密实、无蜂窝及钢筋外露。混凝土的外观应符合第2.7.18-5(2)款的要求。预应力筋后张法检查项目表2.8-5才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线项次检查项目规定值各允许偏差检查方法和频率1管道坐标(mm)梁长方向30抽查30%，每根查10个点梁高方向102管道间距(mm)同排10抽查30%，每根查5个点上下层103张拉应力值符合图纸要求查张拉记录4张拉伸长率±6%查张拉记录5断丝滑丝数钢束每束1根，且每断面不超过钢丝总数1%查张拉记录钢筋不允许2.钢绞线原材料质量a.进场的钢绞线应具备厂方的质量保证书，同时要有国家建筑钢材质量监督检验测试中心检验合格的自检报告，报告内容应包括拉力试验、松驰试验。b.进场后的钢绞线，同一钢号、同一规格、同一生产工艺制造的钢绞线以每60t为一批进行验收，每批选取3盘，每盘截取一个试件，做力学性能试验(由中心试验室统一取样验收)。如有某一项试验结果不符合GB/T5224—1995)标准要求，则该盘钢绞线为不合格品；其复验方法与钢丝相同。另外，每批钢绞线任选3盘，进行表面质量及直径偏差试验。(3)锚具、夹具和连接器a.锚具、夹具和连接器进场时，应按出厂合格证的质量证明书核查其锚固性能类别、型号、规格及数量。b.预应力筋锚具、夹具和连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000套组为一个验收批；连接器以不超过500套组为一验收批。c.锚具、夹具和连接器按下列规定进行验收：(a)外观检查：应从每批中抽取10%的锚具且不少于10套，检查其外观和尺寸。如有一套超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查：如仍有一套不符合要求，则应逐套检查，合格者方可使用。如发现一套有裂纹，则应逐套检查，合格者方可使用。(b)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线硬度检验：应从每批中抽取5%的锚具且不小于5套，对其中有硬度要求的零件做硬度试验，对多孔夹片式锚具的夹片，每套至少抽取5片。每个零件测试3点，其硬度应在设计要求范围内。如有一个零件不合格，则应另取双倍数量的零件重做试验；如仍有一个零件不合格，则应逐个检查，合格者方可使用；(c)静载锚固性能试验：对大桥等重要工程，当质量证明书不齐全、不正确或质量有疑点时，经上述两项试验合格后，应从同批中抽取6套锚具(夹具或连接器)组成3个预应力筋锚具组装件，进行静载锚固性能试验，如有一个试件不符合要求，则应另取双倍数量的锚具(夹具或连接器)重做试验；如仍有一个试件不符合要求，则该批锚具(夹具或连接器)为不合格品。对用于其他桥梁的锚具(夹具或连接器)进场验收，其静载锚固性能，可由锚具生产厂提供试验报告。2.8.12计量与支付1.计量(1)预应力混凝土结构物（包括现浇和预制应力混凝土）按图纸尺寸或监理人指示为依据，按已完工并经验收合格的结构体积，以立方米计量。计量中包括悬臂浇筑、支架浇筑及预制安装预应力混凝土梁、板的一切作业。(2)完工并经验收的预应力混凝土结构的预应力钢材，按图纸所示或预应力钢材表所列数量以千克（㎏）计量。后张法预应力钢筋的长度按两端锚具间的理论长度计算；先张法预应力钢筋的长度按构件的长度计算。(3)预应力混凝土结构的非预应力钢筋，在第2.3节计量与支付。(4)预应力钢筋的加工、锚具、管道、锚板及联结钢板、焊接、张拉、压浆、封锚等，作为预应力钢筋的附属工作，不另行计量。预应力锚具包括锚圈、夹片、连接器、螺栓、垫板、喇叭管、螺旋钢筋等整套部件。(5)预制板、梁的整体化现浇混凝土及其钢筋，分别在第2.7节及第2.3节计量。(6)桥面铺装混凝土在第2.9节计量。2.支付按上述规定计量，经监理人验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单价支付。此顶支付，包括材料、劳力、设备、试验、运输等及其他完成预应力混凝土工程所必需的费用，是对完成工程的全部偿付。3.支付细目才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线细目号细目名称单位2.8-1后张法预应力钢绞线kg2.8-2现浇预应力混凝土上部结构m3注：①预应力钢绞线，应注明其松驰级别(I级为普通松驰级，II级为低松驰级)，如在工程中两种级别均采用，则在细目内分别以子项列出。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.9节桥面铺装2.9.1范围本节工程内容为混凝土桥面铺装。2.9.2材料1.钢筋钢筋应符合第2.3节的要求2.混凝土混凝土应符合第410节及第311节的要求。3.泄水管(1)泄水管采用铸铁件或塑料管。(2)泄水管管部与盖子必须密合，且不得有裂缝、砂眼和其他影响强度及使用价值的缺陷。(3)铸件的边缘应做成整齐的圆角。(4)应清除所有铸铁件的鳞屑，使表面光洁均匀。4.防水层(1)水泥混凝土防水层材料及配合比应符合本规范第410节的有关规定。(2)水泥砂浆防水层的水泥和砂的配合比一般可采用1∶2～1∶2.5(体积比)；水灰比可采用0.4-0.5；坍落度可采用70-80mm；水泥宜采用普通水泥或膨胀水泥，亦可采用矿渣水泥；侵蚀性环境中的水泥砂浆防水层，应按图纸要求采用水泥。(3)卷材防水层应采用耐腐蚀、抗老化的石油沥青油毡、沥青玻璃布油毡、再生胶油毡等，不得使用纸胎油毡。(4)涂料防水层可采用沥青胶结材料或合成树脂、合成橡胶的乳液或溶液；较潮湿基面应采用湿固型涂料或乳化沥青、阳离子氯丁橡胶乳化沥青等亲水性涂料。2.9.3施工要求1.一般要求(1)现浇桥面板与桥面铺装混凝土的混凝土龄期相差应尽量缩短，以避免两者之间产生过大的收缩差。(2)才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线为使桥面铺装与下面的混凝土构件紧密结合，应对桥面铺装下面的混凝土拉毛，并用高压水冲洗干净。(3)若桥面设置钢筋网，应采取措施保证其位置正确和保护层厚度。浇筑混凝土，施工人员及机具不得踩踏在钢筋网上。(4)浇筑桥面混凝土前，应在桥面范围内布点测量高程，以确定浇筑后的铺装厚度。(5)当进行混凝土桥面铺装时，应按图纸所示预留好伸缩缝工作槽。(6)桥面铺装宜在全桥宽上同时进行，或按监理人的指示办理。2.混凝土桥面的摊铺(1)混凝土桥面铺装的施工应按《公路水泥混凝土路面滑模施工技术规程》(JTG/T037.1—2000)第7章及《公路水泥混凝土路面施工技术规范》(JTGF30—2003)有关章节要求进行摊铺。(2)混凝土的铺设要均匀，铺设的高度应略高于完成的桥面标高；要用振动器压实，并用整平板整平。(3)混凝土的铺设装的最终修整工作，应包括镘平及清理。在修整前要清理所有的表面自由水，但不能用如水泥、石粉或沙子来吸干表面水分。(4)在一段桥面铺装修整完成并在其收浆、拉毛后，应尽快予以覆盖和进行养生。(5)当桥面需要铺防渗混凝土时，应参照410.06—3(2)款抗渗混凝土要求进行配合。如使用外加剂改善混凝土的和易性与质量时，应通过监理人认可的试验确定，外加剂费用不另支付。3.防水层(1)铺设防水层的桥面板表面应平整、干燥、干净。防水层沿缘石或中间分隔带的边缘应封闭，以免桥面水渗入主体结构内。(2)防水层应根据不同材料按制造商推荐的铺设要求进行。5.泄水管(1)在浇筑桥面板时应预留泄水管安装孔，桥面铺装时应避免泄水管预留孔堵塞。(2)泄水管顶面应略低于桥面铺装面层，下端应伸出结构物底面100-150mm。或按图纸所示将其引入地下排水设施。2.9.4质量检验1.桥面铺装才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线桥面铺装应符合表2.9-1的规定。桥面铺装检查项目表2.9-1项次检查项目规定值或允许偏差检查方法(每幅车道)1强度或压实度在合格标准内JTJ071—2004附录B或D检查2厚度(mm)+10，-5对比检查桥面浇筑前后标高，每100m5处3平整度高速、一级公路沥青混凝土水泥混凝土用平整度仪，全桥每车道连续检测。每100m计算IRI或σIRI(m/km)2.53.0σ（mm）1.51.8其他公路IRI(m/km)4.2σ（mm）2.5h（mm）53m直尺，每100m3处×3尺4横坡水泥混凝土±0.15%每100m检查3个横断面沥青面层±0.3%5抗滑构造深度符合图纸规定铺砂法每200m检查3处注：①桥长不满100m者，按100m办理。②复合桥面时，必须对混凝土桥面及沥青面层都作检查，但混凝土桥面不做抗滑构造。2.泄水管泄水孔进水口应略低于桥面铺装面层，泄水时不得冲刷墩、台和下穿道路。2.9.5计量与支付1.计量（1）桥面铺装应按图纸所示的尺寸，或按实际完成并经监理人验收的数量，分不同材料及级别，按平方米计量。由于施工原因而超铺的桥面铺装，不予计量。（2）桥面防水层按图纸要求施工,并经监理人验收的实际数量,以平方米计量。（3）桥面泄水管及混凝土桥面铺装接缝等作为桥面铺装的附属工作，不另行计量。（4）桥面铺装钢筋在第2.3节有关工程细目中计量，本节不另行计量。2.支付按上述规定计量，经监理人才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单价支付。此项支付包括材料、劳力、设备及其他为完成桥面铺装工程所必需的费用，是本节规定的全部工程的偿付。3.支付细目细目号细目名称单位2.9-1水泥混凝土桥面铺装(…级，…厚…mm)㎡2.9-2防水层（厚…mm）㎡注：桥面铺装应按其材料、等级及厚度分列子项。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.10节桥梁支座2.10.1范围本节工程包括桥梁板式橡胶支座的供应和安装。2.10.2一般要求1.桥梁支座应符合《橡胶支座第4部分：普通橡胶支座》(GB20688.4—2007)及图纸要求的相关规定。2.桥梁支座应按图纸所示，或由承包人推荐、监理人认可的厂商制造和供应。承包人应在支座制造期间，为监理人检查支座制造及支座成品提供设备和方便。厂商应提供支座承受其上反力的静力计算和变形数据。3.承包商应对进场的支座按图纸及本规范有关的要求进行检查，并将检查结果报送监理人批准。当监理人要求时，应在现场抽样，并送监理人认为合格的试验室进行成品检验。2.10.3材料1.橡胶橡胶支座的橡胶材料应符合表2.10-1的要求。本工程采用的橡胶种类应按图纸规定或由监理人指定。不得使用再生橡胶制造支座。橡胶材料性能要求表2.10-1项目试验标准性　能氯丁橡胶天然橡胶板式支座盆式支座硬度(IRHD)GB/T6031—9860±360±3拉伸强度(MPa)GB/T528—98≥6≥6.5≥18扯断伸长率(%)GB/T528—98≥400≥400≥450脆性温度(℃)GB/T1682—94≤－40≤-50≤-55耐臭氧老化(试验条件为25-50pphm，20%伸长，40℃×96h)GB/T7762—87无龟裂无龟裂热空气老化试验试验条件(℃×h)GB/T3512—83100×7070×16870×168拉伸强度降低率(%)＜15＜15＜15扯断伸长率降低率(%)＜40＜20＜20硬度变化(IRHD)＜+15±10±10试件做分离试验时，橡胶与四氟板之间的最小粘着强度(kN/m)GB/T7761—87＞4＞4－试件做分离试验时，橡胶与金属板之间的最小粘着强度(kN/m)GB/T7760—87＞7＞7－恒定压缩永久变形(70℃×22h)（%）GB/T7759—87≤20≤25≤25才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线2.钢材(1)钢夹板应为符合《碳素结构钢》(GB/T700—2006)、《热轧钢板和钢带的尺寸、外形、质量及允许偏差》(GB/T709—88)要求的Q235钢板。(2)滑动支座所用的不锈钢板应符合《不锈钢冷轧钢板》（GB/T3280—2007）的规定，并经磨光，其表面粗糙度的轮廓算术平均偏差Ra应小于0.8μm。当不锈钢板尺寸小或等于500mm时，厚度不得小于2mm；当不锈钢板尺寸大于500mm时，厚度不得小于3mm。3.润滑剂板式支座及盆式支座的润滑剂应分别符合5201硅脂》（HG/T2502—93）的要求或经监理人批准的其他产品。2.10.4产品类型(1)板式橡胶支座可用工厂定型产品，其性能及尺寸应符合图纸及本节各项要求。(2)钢夹板的最小厚度应为2mm。钢夹板之间每层橡胶的厚度至少应为5mm。所有部件都应完全模制成一整体，夹板的橡胶保护层最小厚度为2.5mm。(3)橡胶和钢夹板之间的粘结应在对试件进行分离试验时，破坏发生在橡胶内，而不在橡胶与钢夹板的粘结面处出现。(4)板式橡胶支座性能应符合表2.10-3的要求。板式橡胶支座成品力学性能求表2.10-3项次项目矩形板式橡胶支座1极限抗压强度(MPa)≥702抗压弹性模量(MPa)[E]±[E]×20%3抗剪弹性模量(MPa)[G]±[G]×15%4橡胶片允许剪切角正切植(tanα)≥0.75支座允许转角正切值(tanθ)钢筋混凝土桥≥1/3006四氟滑板与不锈钢板磨擦系数(加硅脂)支座压应力7MPa≤0.08支座压应力10MPa≤0.067支座与混凝土磨擦系数μ≥0.3(5)板式支座尺寸偏差对于工厂制造的纯橡胶和夹板支座，其尺寸和形状允许偏差应符合表2.10才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线-4的规定。矩形板式支座尺寸允许偏差表2.10-4厚度范围(mm)14～28＞28～49＞49～78＞78允许偏差(mm)+1,0+2,0+3,0+4,0边长(mm)100～200＞200～300＞300～400＞400允许偏差(mm)+2，0+4，0+5，0+6，0(6)板式支座成品外观质量不得有JT/T4-93表9内规定的三项以上的缺陷同时存在。(7)板式支座的成品质量检验应符合JT/T4-93第7节的规定。每批产品应向监理人提供成品的质量检验及物理力学性能检验报告一份。2.10.5支座的安装(1)支座安装前，应检查产品的技术指标、规格尺寸是否符合图纸要求，如不相符，不得使用。(2)桥墩和桥台上放置支座部位的混凝土表面应平整清洁，以保证整个面积上的压力均匀。并认真检查所有表面、底座及垫石标高，对处于纵坡及弯道上的桥梁，在支座施工时应作相应调整和处理或采用坡形支座。支座垫石标高的容许误差，简支梁为±10mm，连续梁为±5mm。(3)为便于更换，板式支座不采用固定装置。(4)支座安装应在温度为5℃～20℃的环境温度下进行。(5)在上部结构的构件吊装时，应采取措施保持支座的正确位置，以达到第412.06小节表412-1的要求。(6)橡胶支座与上下部结构间必须接触紧密，不得出现空隙。(7)橡胶支座应水平安装。因施工原因而倾斜安装时应征得监理人的同意，但其坡度不能超过2%。选择用橡胶支座时，必须考虑由于支座倾斜安装而产生的剪切变形所需要的橡胶层厚度。2.10.6计量与支付1.计量才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线支座按图纸所示不同的类型，包括支座的提供的和安装，以个计量。支座清洗、运输、起吊及安装支座所需的扣件、钢板、焊接、螺栓、粘结等，作为支座安装的附属工作，不另行计量。2.支付按上述规定计量，经监理人验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单位支付。此项支付包括材料、劳力、设备及其他为完成支座工程必需的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.10-1矩形板式橡胶支座个注：应按支型的型号、规格、材料分列子项。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.11节桥梁接缝和伸缩装置2.11.1范围本节工程为桥梁的所有竖向、横向或斜向接缝和伸缩装置，包括接缝填料及桥面上伸缩装置的供应和安装。2.11.2材料1.除图纸或监理人另有规定外，桥梁拉缝和伸缩装置的材料应符合《公路水泥混凝土路面施工技术规范》(JTGF30-2003)中第3.9节及《公路桥梁橡胶伸缩装置》(JT/T327-2004)的要求。(1)热浇接缝填料(如聚氯乙烯泥类和沥青橡胶类等)，其技术要求应符合表2.11-1的规定。热浇接缝填料技术要求表2.11-1试验项目技术要求试验项目技术要求针入度(0.1mm)＜90流动度(mm)＜2弹性(复原率)（%)＞60拉伸量(mm)＞15(2)常温接缝料(如有聚氯脂改性沥青嵌缝胶、聚氨脂焦油等)，其技术要求见表2.11-2的规定。常温接缝填料技术要求表2.11-2试验项目技术要求试验项目技术要求灌入稠度(s)＜20流动度(mm)0失粘时间(h)6～24拉伸量(mm)＜15弹性(复原率)（%)＞75(3)钢板：符合《碳素结构钢》（GB/T700—2006）及《热轧钢板和钢带的尺寸、外形、重量及允许偏差》（GB/T709—88）的Q235钢板；(4)钢筋：符合本规范第2.33节规定。(5)橡胶封条及橡胶伸缩装置a.橡胶止水片及伸缩装置可模制或挤压成型，其横截面应均匀，不应有孔隙或其他缺陷，符合图纸所示的型号及标称尺寸。经监理人认可，可以采用等效的标准产品。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线b.橡胶止水片及伸缩装置可由天然橡胶或含合成橡胶与其他材料组成。不得使用再生材料。橡胶材料性能应符合表2.11-3的规定。橡胶材料性能要求表2.11-3项目性能氯丁橡胶天然橡胶硬度(IRHD)(50、60)±5(50、60)±5拉伸强度(MPa)≥15≥16扯断伸长率(%)350≥400脆性温度(℃)≤-40≤-50耐臭氧老化(试验条件为25-50pphm)，20%伸长，40℃×96h无龟裂无龟裂热空气老化试验试验条件(℃×h)70×9670×96拉伸强度降低率(%)＜15＜15扯断伸长率降低率(%)＜30＜30硬度变化(IRHD)0-10±10恒定压缩永久变形(室温×24h)(%)≤20≤20橡胶与钢板粘结剥离强度(kN/m)＞7＞7耐水性增重率(室温×144h)(%)＜4＜4耐油污性膨胀率(一号机油、室温×70h)(%)＜45＜452．检验证书（1）承包人应提供制造厂家用于制造接缝或伸缩装置的材料及制造规范，和有关成品的检验说明。（2）监理人可以要求进行他认为必需的任何试验，以验证各种材料是否符合本规范。所有试验都应在监理人预先批准的专门实验室内进行，试验费用由承包人负担。2.11.3施工要求1.一般要求才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线(1)桥梁接缝和伸缩装置类型，应符合图纸要求。承包人如要改变类型，须自定各项安装参数，以书面形式报监理人批准。(2)所有产品在任何都应严格按照生产厂家推荐的方法装卸、放置、装配和安装。(3)当接缝处的温度低于10℃时不应浇筑热浇封缝料。(4)沥青混凝土铺装，应在伸缩安装前完成，且不为伸缩装置预留位置，而在安装伸缩装置前，切割先前铺设的沥青混凝土铺装所占的伸缩装置的位置。(5)伸缩装置的牌号、型号应符合图纸规定。安装伸缩装置时，上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。伸缩装置的安装，应在伸缩装置制造商提供的夹具控制(将伸缩装置预置)下进行。伸缩装置一般应在5～20℃的温度范围内安装。当伸缩装置的安装温度不同于图纸规定时，各项安装参数应予以调整。(6)伸缩装置的安装须满足制造商的有关要求。伸缩装置下面或背面的混凝土应密实，不留气泡，预埋件位置应准确。安装完成后的伸缩装置应与桥面铺装接合平整。2.橡胶伸缩装置(1)按照图纸的要求选用伸缩装置，安装时应根据气温的高低，对橡胶伸缩体进行必要的预压。(2)当气温在5℃以下时，不得进行橡胶伸缩装置的施工。(3)采用后嵌式橡胶伸缩体时，应桥面混凝土干燥收缩完成且徐变大部完成后再进行安装。安装时，应根据温度高低予以施加必要的预压力。(4)安装伸缩装置时，承包人应按生产厂家的安装说明进行施工。2.11.4质量检验1.基本要求(1)伸缩装置产品必须有合格证，并经监理人验收合格后才能安装。(2)伸缩装置必须锚固牢靠、不能松动、伸缩性能必须有效。(3)伸缩装置实测项目见表2.11-4。伸缩装置安装检查项目表2.11-4才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线项次检查项目规定值或允许偏差检查方法1缝宽符合设计要求用尺量2与桥面高差(mm)2用尺量3纵坡(%)大型±0.2用水准仪测量，小型装置测纵向锚固混凝土端部，大型装置测纵向两端一般±0.34横向平整度(mm)3用3m直尺测量2.外观鉴定伸缩装置无阻塞、渗漏、变形、开裂现象，不符合要求时必须进行整修。2.11.5计量与支付1.计量桥面伸缩装置按图纸要求安装并经监理人验收的数量，分不同结构型式以米计量。其内容包括伸缩装置的提供和安装等作业。除伸缩装置外的其他接缝，作为有关工程的附属工作，不另行计量。安装时切割和清除伸缩装置范围内凝土铺装和安装伸缩装置所需的临时或永久性的扣件、钢板、钢筋、焊接、螺栓、粘结等，作为伸缩装置安装的附属工作，不另行计量。2.支付按上述规定计量，经监理人验收的列入了工程量清单的以下支付细目的工程量，其每一计量单位，将以合同单位支付。此项支付包括材料、劳力、运输、工具、安装等及其他为完成伸缩装置工程所必需的费用，是对完成工程的全部偿付。3.支付细目细目号细目名称单位2.11-1橡胶伸缩装置m才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线 才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线第2.12节防水处理2.12.1范围本工程内容为桥梁工程中的混凝土表面防水工程。2.12.2材料结构物防水处理用材料应符合图纸要求，材料的主要性能应符合《地下工程防水技术规范》（GB50108—2001）及《地下防水工程质量验收规范》（GB50208—2002）的相关规定。才智在线才智在线才智在线QQ523458367才智在线才智在线才智在线
