矮塔斜拉桥施工过程 11页

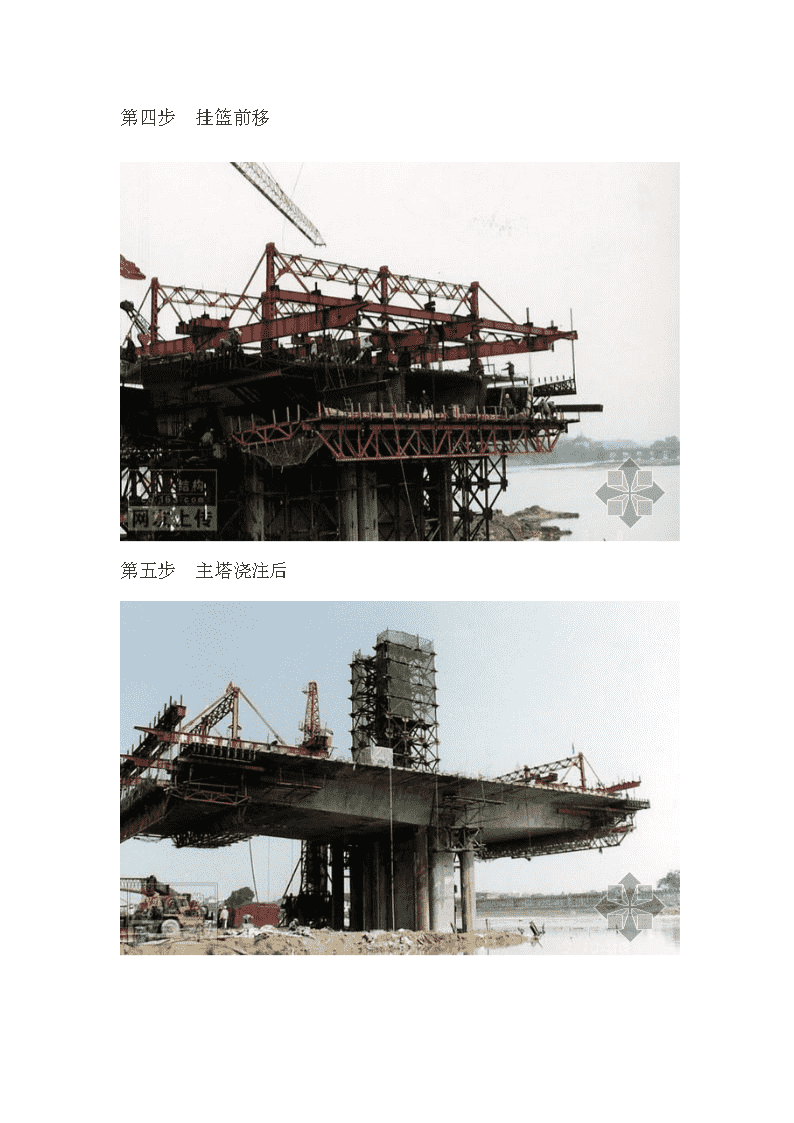

矮塔斜拉桥施工过程近年来，在PC斜拉桥与PC箱梁桥两种桥梁之间出现了一种新的结构形式，我国铁道部大桥局设计院的严国敏高工称之为"部分斜拉桥"，这种桥实质是将体内预应力移到体外的桥梁。"部分斜拉桥"在采用斜拉桥不太经济、修建梁式桥时跨度太大以及由于某些原因桥梁的主塔高度受到限制时具有独特的优势；另外，在连续的高架桥中遇到比标准跨度更大的跨度时，如果继续修建梁桥，梁高将会很大，从景观和方便施工考虑，希望具有统一的梁高，此时部分斜拉桥是首选的方案。 漳州战备大桥简介 　漳州战备大桥为三跨部分（矮塔）斜拉桥,主跨132米,边跨80.8米,南北引桥分别为6 x 32米及5 x 32米连续梁.桥上设纵坡,主桥设1%人字坡,竖曲线半径为8000米,引桥纵坡分别为0.55%及3.5%,竖曲线半径为4000米及16000米.北引桥北端约18米位于缓和曲线上。主桥采用单索面三跨（80.8+132+80.8）预应力混凝土部分斜拉桥，桥长296.3米。 漳州战备大桥施工过程 第一步安装挂篮导梁 第二步安装挂篮 第三步1#块浇注完毕 第四步挂篮前移第五步主塔浇注后 第六步炮筒安装第七步炮筒定位     第七步张拉单根钢绞线          第八步安装油顶第九步挂索完成 第十步张拉N1索斜拉索穿过塔上索鞍对称锚固于箱梁中室锚块上。鞍座采用双套管结构，双套管纵向采用圆弧形，外钢管预埋设于混凝土索塔内，内钢管置于外钢管内，内、外钢管壁密贴。施工时在索塔两侧拉索处设置抗滑锚头，内钢管及抗滑锚头内压注环氧树脂砂浆，使钢绞线与内钢管、抗滑锚头固结为一体，防止斜拉索在鞍座内滑动。斜拉索张拉采用分次到位法。斜拉索安装工序：锚具调整安装一钢绞线下料、PE管焊接一PE管吊装一单根挂索张拉一紧索、减振器、索箍安装一防松装置安装一整索张拉一防护。 第十一步吊装PE管 第十二步边跨满堂现浇支架第十三步合龙劲性骨架 第十四步抗风临时墩
