兴化352省道卤汀河大桥施工组织设计本科本科毕业论文.doc 116页

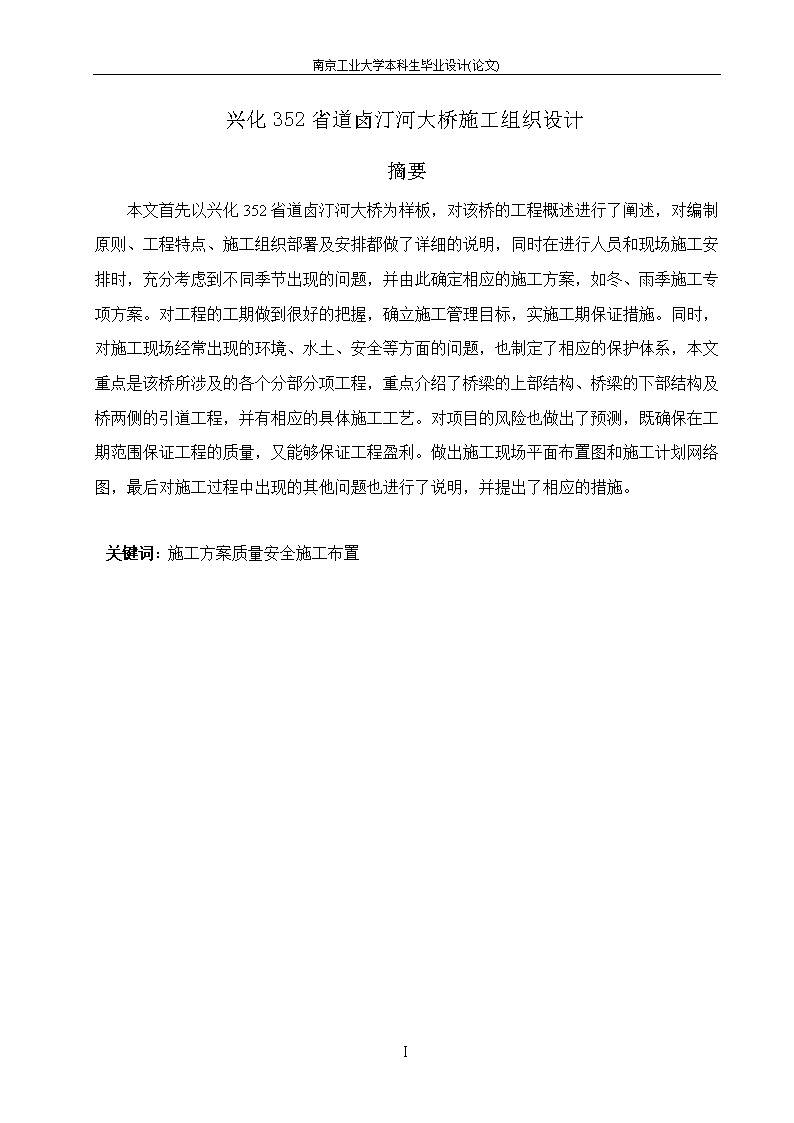

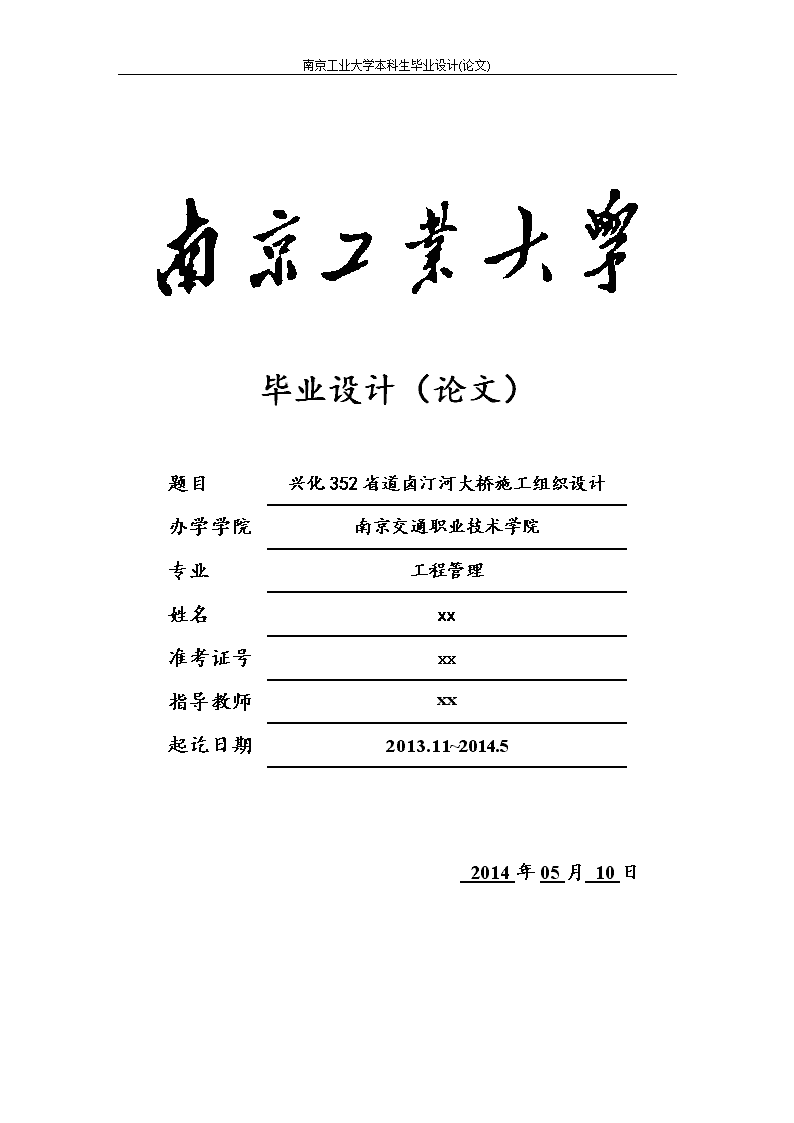

南京工业大学本科生毕业设计(论文)毕业设计（论文）题目兴化352省道卤汀河大桥施工组织设计办学学院南京交通职业技术学院专业工程管理姓名xx准考证号xx指导教师xx起讫日期2013.11~2014.52014年05月10日 南京工业大学本科生毕业设计(论文)兴化352省道卤汀河大桥施工组织设计摘要本文首先以兴化352省道卤汀河大桥为样板，对该桥的工程概述进行了阐述，对编制原则、工程特点、施工组织部署及安排都做了详细的说明，同时在进行人员和现场施工安排时，充分考虑到不同季节出现的问题，并由此确定相应的施工方案，如冬、雨季施工专项方案。对工程的工期做到很好的把握，确立施工管理目标，实施工期保证措施。同时，对施工现场经常出现的环境、水土、安全等方面的问题，也制定了相应的保护体系，本文重点是该桥所涉及的各个分部分项工程，重点介绍了桥梁的上部结构、桥梁的下部结构及桥两侧的引道工程，并有相应的具体施工工艺。对项目的风险也做出了预测，既确保在工期范围保证工程的质量，又能够保证工程盈利。做出施工现场平面布置图和施工计划网络图，最后对施工过程中出现的其他问题也进行了说明，并提出了相应的措施。关键词：施工方案质量安全施工布置Ⅰ 南京工业大学本科生毕业设计(论文)Xinghuahighway352halogenTingRiverbridgeconstructionorganizationdesignAbstractThispapertakesXinghuahighway352halogenTingRiverBridgeastheexample,theoverviewofthebridgeengineeringareexpounded,theestablishmentprinciple,theengineeringcharacteristics,constructionorganizationanddeployment,andarrangementsweremadedetailedinstructions,atthesametimewhenmakingpersonnelandon-siteconstructionarrangement,fullyconsideringtheproblemsinthedifferentseason,anddeterminethecorrespondingconstructionscheme,suchasspecialconstructionschemeinwinterandtherainyseason.Timelimitforaprojecttodoagoodgraspofproject,theobjectiveofconstructionmanagementandconstructionguaranteemeasures.Atthesametime,oftenappearonconstructionsiteenvironment,soilandwaterconservation,securityissues,alsoformulatedthecorrespondingprotectionsystem,thispaperfocusesonthebridgeofeachdivisionsubdivisionwork,focusonthetopofthebridgestructure,thelowerpartofthebridgestructureandtheapproachroadonbothsidesofthebridgeengineering,andhavethecorrespondingconcreteconstructiontechnology.Riskalsohasmadetheforecastoftheproject,toensurethatboththescopeoftimelimitforaprojecttoensurethequalityoftheprojectandtoguaranteetheprojectprofit.Totheconstructionsitelayoutandconstructionofprojectnetworkdiagram,finally,theproblemsintheconstructionprocessofotheralsoillustrated,andputforwardthecorrespondingmeasures.Keywords:TheconstructionplanQualitySecurityConstructionlayoutIX 南京工业大学本科生毕业设计(论文)目录摘要IABSTRACT.......................................................Ⅱ第一章概述1.1编制原则11.2编制目的11.3编制内容11.4编制依据11.4.1工程设计文件11.4.2工地自然条件2第二章工程概况及特点42.1工程项目简介42.1.1总体情况42.1.2建设规模及技术标准42.2工程概况42.3工程项目特点5第三章施工组织部署及安排63.1组织机构框图63.2机构职能63.3施工分区73.4临时工程规划原则73.4.1临时供水及临时用电83.4.2驻地建设83.5人员、机械设备投入83.5.1管理人员投入83.5.2劳动力投入93.5.3主要测量试验仪器配备和施工机械设备103.6施工安排12IX 南京工业大学本科生毕业设计(论文)3.6.1总工期安排123.6.2施工任务安排12第四章各分部分项工程施工方案134.1钻孔桩施工134.1.1护筒制作及埋设134.1.2泥浆制备144.1.3钻孔144.1.4下钢筋笼、导管，进行二次清孔154.1.5钢筋骨架支座与安装154.1.6灌注水下混凝土154.1.7钻孔桩施工过程中常见意外事件的处理方法164.1.8桩基施工工艺174.2承台（系梁）施工174.2.1施工准备174.2.2测量放样174.2.3基坑开挖174.2.4钢筋加工及绑扎184.2.5模板支设184.2.6混凝土浇筑194.2.7拆模养生194.2.8验收194.2.9回填194.2.10承台及系梁施工工艺流程194.3墩柱（肋板）施工204.3.1施工准备204.3.2施工放样204.3.3钢筋绑扎204.3.4模板支设204.3.5混凝土浇筑214.3.6拆模养生21IX 南京工业大学本科生毕业设计(论文)4.3.7检查验收214.4盖梁施工214.4.1施工准备214.4.2施工放样224.4.3安装底模板224.4.4钢筋绑扎234.4.5安装侧模板234.4.6浇筑混凝土234.4.7拆模养生244.5箱梁安装施工244.6桥面附属结构254.6.1铰缝砼浇筑254.6.2桥面铺装层钢筋绑扎264.6.3桥面防水264.6.4防撞护栏底座施工264.6.5伸缩缝施工264.7路基施工274.7.1施工放样284.7.2上土、整平284.7.3掺灰（对于掺灰处理土层）284.7.4拌和（对于掺灰处理土层）284.7.5含水量调整284.7.6稳压、整形294.7.7碾压294.7.8检查294.7.9质量检测与验收294.7.10软基处理段的沉降观测304.7.11施工期沉降观测314.7.12预压沉降期观测314.7.13路堑开挖施工方案31IX 南京工业大学本科生毕业设计(论文)4.8路面施工324.8.1水泥稳定碎石基层施工方案324.8.2沥青施工方案334.9重力式桥台及挡土墙施工364.9.1开挖挡土墙基础364.9.2片石挡土墙砌筑364.9.3布设泄水管374.9.4墙后回填374.9.5质量要求374.10施工便桥的施工方案384.10.1施工方法和工艺流程384.10.2桥面安全专项措施414.11双排桩围堰专项施工方案.....................................414.12脚手架工程施工方案.........................................424.13吊车等起重机械技术措施.....................................46第五章工期保证措施525.1明确工期进度控制方法与原则525.1.1按施工阶段分解，突出控制节点。525.1.2按施工单位分解，明确分部目标。525.1.3按专业工程分解，确定交接日期。525.1.4控制原则525.1.5实现工期进度计划的动态控制535.2制定保证工期的技术措施53第六章质量管理和质量控制的组织保证措施556.1质量管理556.1.1质量管理宗旨556.1.2质量保证体系556.1.3工程质量管理制度576.2质量保证措施59IX 南京工业大学本科生毕业设计(论文)6.3质量责任制度61第七章安全保证体系及措施637.1安全生产管理方针637.2落实安全生产管理制度637.3安全组织机构设置637.4安全生产保证措施647.4.1开工前的准备工作647.4.2施工队伍的安全教育647.4.3安全设施与劳保用品的管理657.4.4施工现场的安全管理657.4.5安全生产会议制度667.4.6安全检查制度667.4.7安全统计报表及安全事故报告667.4.8施工机械安全管理制度667.4.9建立奖罚制度677.5安全用电及电气防火677.5.1安全用电措施677.6安全保证体系697.6.1安全保证体系见图7-2697.6.2.安全施工职责及其法律责任70第八章环境保护、水土保持保证体系及保证措施748.1环境保护及水土保护措施768.2文明施工、文物保护保证体系及保证措施788.3安全机构和专职人员工作808.4工地安全文明检查制度808.5建设工程安全生产奖罚办法808.6工伤事故处理报告制度818.7单位工程施工现埸消防工作管理体制818.8卫生责任制度83IX 南京工业大学本科生毕业设计(论文)8.9保卫制度及宿舍管理制度83第九章项目风险预测及事故应急预案859.1指导思想859.2应急救援预案领导机构、指挥机构、职责及分工85第十章设备、人员进场计划、临时设施安排9010.1材料9010.2机械设备9010.3人员9010.4现场临设安排9010.5施工用水用电91第十一章施工管理目标及施工管理措施9211.1明确管理目标9211.2施工管理措施9311.3质量控制的管理措施9311.4施工安全控制的管理措施9411.5交通组织协调94第十二章关键工序质量保证措施9512.1测量工作的质量控制措施9512.2建立工地实验室9512.3模板质量保证措施9512.4钢筋质量保证措施9612.5混凝土的内在质量和外观质量保证措施9612.6桩基施工质量保证措施9812.7基础、墩柱质量保证措施98第十三章冬季、雨季、台风施工质量保证措施9913.1雨季施工9913.2冬季施工10013.3防台风安全措施101IX 南京工业大学本科生毕业设计(论文)附图102结束语102致谢103参考文献104IX 南京工业大学本科生毕业设计(论文)第一章概述1.1编制原则1.遵照招标文件、技术规范、现场实际情况、施工能力实际情况和指挥部要求；2.做到统筹安排，科学合理的安排施工进度计划，组织均衡生产和工序衔接，做到紧张有序，确保工程质量，尽量缩短工期；3.采用先进的施工技术和设备，提高机械化、标准化作业水平；4.采用项目法施工，推行全面质量管理，达到安全、文明、高效。1.2编制目的为兴化市352省道卤汀河大桥提供完整的纲领性文件，是用来指导整个工程实施全过程中各项活动的技术，经济和组织的综合性文件，它研究如何组织、计划一项工程施工，寻求一项合理的组织与方法。保证工程开工后施工活动能有序、高效、科学合理地进行。1.3编制内容本施工组织设计的主要内容有：工程概况及特点、施工组织部署及安排、主要工程项目施工方案与技术措施、施工质量保证措施、施工安全管理保证措施、环境、水土保护措施、工期保证措施、项目风险预测及事故应急预案、冬季、雨季施工质量保证措施、关键工序质量保证措施等。1.4编制依据1.4.1工程设计文件兴化352省道卤汀河大桥的施工组织设计主要是依据以下信息和文件资料进行编写：1.兴化市交通局招标文件，352省道兴化段改扩建工程建设指挥部办公室1 南京工业大学本科生毕业设计(论文)2．352省道兴化段改扩建工程工程施工图设计，江苏省交通科学研究院设计院，二O一三年六月；3.JTJ041-2000公路桥涵施工技术规程；4.JTJ033-86公路路基施工技术规范；1.4.2工地自然条件拟建项目隶属苏北里下河沼泽洼地平原，沿线多经村庄、农田，区内河流密集，地势总体较平缓，河流两岸稍有起伏，地面高程一般为1.35～4.60m。根据勘察揭示，按其物理力学性质、成因等差异，结合室内土工试验，经进一步综合分析，划分为9个工程地质层：1.层素填土：灰色，很湿，松散，主要以粉土为主，含植物根茎，土质不均；为人工近期堆填物，堆积年代小于10年，非均质。高压缩性、低强度。全线均有分布。2.粉土：灰色，很湿，稍密～中密，含氧化铁及少量云母薄片，不均匀，摇振反应迅速，无光泽，干强度及韧性低。中压缩性、中等强度。3.黏土：灰色～灰黄色，硬塑，局部可塑，夹有少量粉质黏土，含氧化铁，混铁锰质结核及斑纹条带，含较多青灰色高岭土斑纹条带，无摇振反应，有光泽，干强度和韧性高。中压缩性、中等强度。局部缺失。4.黏土：灰色～灰黄色，硬塑，局部夹粉质黏土薄层，含氧化铁，混铁锰质结核及斑纹，含较多青灰色高岭土斑纹条带，无摇振反应，有光泽，干强度和韧性高。中压缩性、中等强度。普遍分布。5.粉砂：青灰色～灰色，中密～密实，水平层理发育，夹粉砂薄层，含氧化铁及云母薄片，夹有少量灰白色高岭土斑纹条带，不均匀，摇振反应中等，无光泽，干强度、韧性低。中低压缩性、中等强度。局部缺失。6.粉质黏土：灰色～深灰色，可塑，含氧化铁，夹有少量灰白色高岭土斑纹条带，均匀性较差，无摇振反应，稍有光泽，干强度、韧性中高。中高压缩性、中低强度。局部分布。7.黏土：灰色，可塑为主，局部可塑，含氧化铁，混铁锰质结核及斑纹，含青灰色高岭土条带，无摇振反应，干强度，韧性高。中偏高压缩性、中等强度。8.黏土：灰黄色，硬塑，局部可塑，含氧化铁，混铁锰质结核及斑纹，含较多青灰色高岭土条带，无摇振反应，有光泽，干强度、韧性高。中压缩性、中等强度。103 南京工业大学本科生毕业设计(论文)9.黏土：灰绿色，硬塑，局部可塑，含氧化铁，混铁锰质结核及斑纹，含较多的青灰色高岭土条带，无摇振反应，有光泽，干强度、韧性高。中压缩性、中等强度。103 南京工业大学本科毕业设计（论文）第二章工程概况及特点2.1工程项目简介2.1.1总体情况卤汀河现状为V级航道，规划为三级航道，是通扬线的组成部分。桥位处堤口宽约135m，水面宽约106m，测时水位0.9m，河口地面标高2.0m左右，桥位处及上下游河道顺直规整。本施工项目计划施工期15个月。2.1.2建设规模及技术标准汽车荷载等级：公路-Ⅰ级；设计洪水频率：大桥1/100；地震基本烈度：Ⅵ度，按Ⅶ度设防；通航标准：通航净空：B*H=80*7.0m，最高通航水位2.77m，最低通航水位054m；设计基准期：100年；设计安全等级：一级。2.2工程概况卤汀河为南水北调东线工程之一，其河道疏浚工作已基本结束，根据南水北调办公室提供的河道疏浚资料，经与省航道局沟通，确定以南水北调河道中心线为航道中心线，航道中心线相对于河道偏西侧。本次设计按照航道规划中心线为桥梁布设依据，航道中心线桩号为K33+255.933，通航水位依据与省航道局沟通按通扬线最高通航水位确定为2.77m。拟定主桥以54+90+54m布跨主桥中心即为桥梁中心和航道中心,54+90+54m主桥上部结构采用三跨变高度预应力砼连续箱梁，引桥上部结构采用30m标准跨径装配式预应力砼连续箱梁。两侧引桥采用16m和20m预制预应力混凝土空心板梁。主桥下部结构采用直立式墩、柱式墩；引桥下部结构采用柱式墩、助板式台，钻孔灌注桩基础。103 南京工业大学本科毕业设计（论文）2.3工程项目特点本工程项目主要为桥梁工程、引道路基工程、路面工程等。本项目工程有以下特点：由于本项目工程的桥梁和道路均位于原有村道，受地理环境及交通条件的限制较大，有一定的施工难度，特别是桥梁必须跨越正在通航的通扬线河道进行施工。既要保持正常的河道通航，又要完成本工程梁板的吊装，还有两侧引道的施工，因此，本项目最重要的特点就是交通维护和施工安排上的合理调配，是本项目工程的关键。由于本项施工组织实施的难度较大，在此特别拟定了本工程具体实施性的施工组织设计方案。103 南京工业大学本科毕业设计（论文）第三章施工组织部署及安排3.1组织机构框图组织机构框图见图3-1图3-1组织机构框3.2机构职能项目经理部：负责本合同段施工的全面计划、指挥、管理、协调等工作，重点做好工程安全、质量、工期及成本等控制管理。项目经理：全面负责本工程项目的事务，确保项目目标的实现，履行合同义务，监督合同执行，处理合同变更，以及审批工程的各项财务开支。项目副经理：协助项目经理现场生产、管理日常事务和后勤保卫工作。项目总工：协助项目经理统一协调测量、试验、质检和调度，确保施工质量和安全。工程部：在经理的领导和技术主管统筹安排下，负责工程管理监测、质量控制及劳动力的调配、现场管理。103 南京工业大学本科毕业设计（论文）安质部：由安全工程师负责工程进行中安全制度建立，安全措施的落实和检查。施工技术人员安全知识培训。由质检工程师负责协助甲方监理、质检部门对本工程质量建立严密的监控体系。按要求做好材料物理和化学性能等试验、水泥砼试验及测量放样等内、外业资料工作，及时为施工队提供技术服务。合同部：负责对外、对内的合同管理、工程计量和结算工作。以及工作计划的制定工作。材设部：负责全部工程机械及设备的供应、试验、维修和调配，以及负责材料的验收结算。财务部：负责工程资金的使用及调配工作，做好项目的成本管理工作，以及施工现场人事考勤等。综合办公室：负责工地人员组织纪律等行政管理和整个工地的后勤保障供应，并负责协调当地的各种事务。工地试验室：负责各种试验配合比的报批，签发生产配合比，施工过程中的检测试验，原材料的检验等。桥梁处：负责本标段桥梁结构物的施工。3.3施工分区本工程包括卤汀河桥新建工程及桥梁两侧的引道工程。总工期要求为15个月。在充分考虑本工程的特点和本企业的实际情况下，精心计划安排，为增加工作面和便于统筹管理，拟将整个工程分成桥梁下部结构、桥梁上部结构、路基工程来进行管理和组织施工。3.4临时工程规划原则临时工程修建本着以下原则进行：1.充分利用有限的施工场地，本着满足需求、降低噪音，减少污染，美化环境的原则布置施工现场。2.临时工程建设尽量按照节约资金，节约用地，因地制宜，就地取材，便利施工的原则进行。3.对既有建筑、管线等采取必要措施予以保护。103 南京工业大学本科毕业设计（论文）4.临时工程设施主要有施工便道，供电线路，电源，通讯联络，施工用水，生产，生活用房，料库等。3.4.1临时供水及临时用电1.临时供水：本桥处水源丰富，水量可满足工程使用需求，采用河水作为工程用水。另修建水池，提供生活用水。2.临时用电：在本桥按照邻近施工点集中供电的原则进行T接，共设变压器2处，总容量为1000kVA。采用如下供电方案：1、桥梁终点处设500kVA变压器一座，负责拌合楼及办公生活用电；其中桥梁沿线沿施工便道分别布置500kVA变压器3台。2、配备250KW的柴油发电机一台，作为备用电源。3.4.2驻地建设1.办公、生活场地驻地位于卤汀河桥的东侧，平整场地后采用C25混凝土整体硬化，工作区与生活区全部搭设彩钢房；同时通水、通电、通信满足办公及生产条件。2.生产场地生产场地按照便于管理、集中就近、一次规划、分步实施的原则布设，共需修建材料库、变压器房、发电机房(50m2)等3.标养室、留样室工地标养室、留样室采用彩钢房屋共2间，建筑面积20m2，设立于桥一处驻地内；同时具备养护条件。3.5人员、机械设备投入3.5.1管理人员投入拟投入本桥工程的主要管理人员见表3－2103 南京工业大学本科毕业设计（论文）表3-2桥梁工程管理人员人员类别人数职称说明工程师助理工程师管理人员2施工负责11技术负责11技术人员53测量员22质检员11计量、资料1试验员3安全人员2机务、材料人员2财务人员13.5.2劳动力投入根据本桥工程数量,工程特点及施工能力，拟配备劳动力17人左右,施工高峰期利用当地劳动力适当补充。拟投入本桥工程的主要工种见表3－3表3-3桥梁工程主要工种人员类别人数劳动力来源说明工人当地木工22机械工33电工22钢筋工66钻机工22起重工44合计1919103 南京工业大学本科毕业设计（论文）3.5.3主要测量试验仪器配备和施工机械设备主要材料试验、测量、质检仪器设备见表3－4，施工机械设备见表3-5.表3-4试验测量仪器配备序号仪器设备名称规格型号单位数量备注一材料试验、质检仪器设备1压力试验机Jyl-2000台12万能试验机1000KN台13砼回弹仪ZC3-A台14恒温恒湿养护箱YH-40B台16砂子标准筛直径30套27石子筛直径30套28砼试模15×15×15cm组309砂浆试模7.07×7.07×7.07cm组1210坍落筒个211电子称台112游标卡尺0-300台113标准养护室间1二测量仪器1GPS台12全站仪GTS332-N台13水准仪DSZ2台34水准尺5m把3103 南京工业大学本科毕业设计（论文）表3-5施工机械设备机械设备名称额定功率（kw）或容量（m3）或吨位（t）小计装载机3.0m32正循环钻机GPS-20型钻机2汽车起重机20t/25T2电动油泵2压浆泵50L/min1砂浆搅拌机18kw1插入式振动棒1.1kw2附着式砼振动器2.2kw2砼搅拌运输车6m32电焊机500A2潜水泵4kw1机动翻斗车1t,9.9kW2发电机250kW1变压器500kvA23.6施工安排3.6.1总工期安排开工日期为2013年7月，竣工日期为2014年9月，总工期15个月。3.6.2施工任务安排根据本桥工程特点及工程分布情况，共划分为两个施工队施工：一队负责基础和上下103 南京工业大学本科毕业设计（论文）部结构施工；二队负责预制箱梁和路基施工；103 南京工业大学本科毕业设计（论文）第四章各分部分项工程施工方案4.1钻孔桩施工卤汀河桥穿过通扬线航道，桥梁下部结构采用钻孔正循环施工。同时搭设便桥，考虑到施工期间水位上涨，修建围堰创造作业面，之后仍旧按照陆上施工工艺进行。(详见围堰专项施工方案)前期准备工作1.组织施工管理人员熟悉施工图纸及场区工程水文地质条件，熟悉施工验收规程及主要施工规程，并对施工管理和操作人员作详细技术交底。2.测量放线。按图纸进行总体测量放线，把工程总体布局放出，对控制桩进行绑点记录，并进行认真复核，确保测量精度满足规范要求。3.钻桩现场接通水电，为保证桩基施工连续作业，设置发电机组。4.在平整好的场地上，根据已放出的控制桩将钻孔桩位置定出，并在四周绑点控制，以便核对。5.根据桩径，需选用合适的钻桩机及进行钻进施工。施工前做好桩机的准备工作，并进行检修。6.准备相应数量的粘性土及施工必须部分物资。7.做砼级配试验资料，并对结构主材用料抽样送检。4.1.1护筒制作及埋设钢护筒内径比设计桩径大30cm，采用厚度为10mm的A3钢板卷制，为加强钢护筒的整体刚度，在焊接接缝处设12mm厚、15cm宽的钢带，护筒底加设14mm厚、50cm宽的钢带作为仞脚。加工旁弯不超过3cm，椭圆度不大于2cm，焊接采用坡口双面焊，所有接缝处满焊连接，保证不漏水。护筒埋设施工时，顶端高出地面0.3m,其底端埋置深度不低于1.5m。钢护筒的埋设必须认真进行，先将护筒周围的土挖出，然后用黏土回填，并分层夯实处理。在护筒的顶部焊加钢筋和吊耳，开出水口。钻进过程中要经常检查护筒是否发生偏移和下沉，并及时处理出现的偏移和下沉。103 南京工业大学本科毕业设计（论文）4.1.2泥浆制备采用优质黏土在泥浆池内制备，泥浆池容积为12m³。并设容积为9m³沉淀池两个，串联使用。造浆用的黏土符合下列技术指标：胶体率不低于96%含砂率不大于4%泥浆相对密度1.03～1.1粘度17～20s含砂率＜2%胶体率大于98%4.1.3钻孔根据本标段各桥梁工程的桥位地层情况，拟采用正循环钻机成孔。1.钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。2.钻机安装就位后，底座和顶端应平稳，不得产生位移或沉陷。钻机转盘中心与钢护筒中心位置偏差不得大于2cm。3.开始钻孔时，应稍提钻杆，在护筒内打浆，并开动泥浆泵进行循环，待泥浆均匀后方开始钻进。进尺要适当控制，对护筒底部，应低档慢速钻进，使底脚处有坚固的泥皮护壁。如护筒底土质松软出现漏浆时，可提起钻头，向孔内倒入粘土块，再放入钻头倒转，使胶泥挤入孔壁堵住漏浆空隙，稳住泥浆后继续钻进。钻进过程中应经常注意地层变化，每进尺2m或在土层变化处应捞取渣样，判断土层，记入钻进记录表并与地质柱状图核对。操作人员必须认真贯彻执行岗位责任制，随时填写钻孔施工记录，交接班时应详细交待本班钻进情况及下一班需注意的事项。4.钻孔过程中要保持孔内有1.5m～2m的水头高度，并要防止板手、管钳等金属工具或其它异物掉落孔内，损坏钻机钻头。钻进作业必须保持连续性，升降锥头要平稳，不得碰撞护筒或孔壁。拆除和加接钻杆时要力求迅速。5.桩孔钻至设计标高后，对成孔的孔径、孔深和倾斜度等进行检查，满足设计要求后约请监理工程师进行终孔检验，并填写终孔检验记录。6.钻孔作业的劳动组织：每台钻机每班配备操作人员4名，其中指挥1人，卷扬机103 南京工业大学本科毕业设计（论文）司机1人，电工兼记录员1人，装拆钻杆及掏渣1人。成孔检验合格后，立即进行清孔作业，拟采用换浆法清孔。清孔过程中必须始终保持孔内原有水头高度，以防塌孔。7.清孔时将附着于护筒壁的泥浆清洗干净，并将孔底钻渣及泥砂等沉淀物清除。当孔底沉淀土的厚度不大于设计规定的量值时，即可终止清孔。4.1.4下钢筋笼、导管，进行二次清孔钢筋笼在钢筋加工场制作，在下钢筋笼时逐段焊接，两段钢筋笼的主筋采用单面焊，使主筋保证在同一轴线上，焊接时采用对称焊接，以缩短施工时间。为确保钢筋笼骨架起吊过程中不发生弯曲，采用点吊法，钢筋笼深至设计标高后用两根钢管支承在孔口边的枕木上。持钢筋笼下放后，下导管，根据孔深计算出导管的长度，导管距孔底约30～40CM。导管安放完毕，进行第二次清孔，采用正循环方式，清孔后沉渣控制在5CM以内，泥浆比重在1.10～1.15之间。4.1.5钢筋骨架制作与安装钢筋骨架在钢筋加工场地分段制作，运至现场后吊入孔内，并在孔口进行套丝接长，并将接头错开1m。主筋接头采用对焊。为使钢筋骨架有足够的刚度以保证在运输和吊装过程中不产生变形，每隔2m设置一道加强箍。用Φ16的钢筋做定位筋以控制钢筋骨架与孔壁净距。钢筋骨架用吊车起吊，第一段放入孔内后用钢管或型钢临时搁支在护筒口，再起吊另一段，对正位置焊接后逐段放入孔内至设计标高，最后将最上面一段的挂环挂在孔口并临时与筒口焊牢。钢筋骨架在下放时应注意防止碰撞孔壁，如放入困难，应查明原因，不得强行插入。钢筋骨架安放后的顶面和底面标高应符合设计要求，其误差不得大于±5cm。4.1.6灌注水下混凝土1.灌注混凝土之前，要对孔内进行二次清孔，使孔底沉淀层厚度符合规范规定，认真做好浇灌前的各项检查记录并经监理工程师确认后方可进行灌注。2.水下混凝土的灌注采用导管法。导管接头由装有垫圈的法兰盘连接成管节，直径300mm，壁厚10mm，分节长度1m～3m，最下端一节长5m。导管在使用前应进行水密、承压和接头抗拉试验。103 南京工业大学本科毕业设计（论文）3.导管在吊入孔内时，其位置应居中、轴线顺直，稳步沉放，防止卡挂钢筋骨架和碰撞孔壁。灌注首批混凝土时，导管下口至孔底的距离控制在25cm～40cm，且使导管埋入混凝土的深度不小于1m。4.水下混凝土的水灰比，坍落度必须满足规范要求。混凝土浇筑采用直灌。管底在任何时候，应在混凝土顶面以下2m。灌注开始后，应连续的进行，并尽可能缩短拆除导管的间隔时间；灌注过程中应经常用测深锤探测孔内混凝土面位置，及时调整导管埋深，导管的埋深控制在2m～6m为宜。当混凝土面接近钢筋骨架底部时，为防止钢筋骨架上浮，采取如下措施：使导管保持稍大的埋深，放慢灌注速度，以减少混凝土的冲击力；当孔内混凝土面进入钢筋骨架1m～2m后，适当减小导管埋置深度，增大钢筋骨架下部的埋置深度。为确保桩顶质量，混凝土浇筑比桩顶设计标高高0.5～0.8m。在浇注将近结束时，导管内混凝土柱高度相对减少，导管内混凝土压力降低，而导管外井孔的泥浆稠度增加、比重增大。若出现混凝土顶升困难，可在孔内加水稀释泥浆，并掏出部分沉淀土，使浇注工作顺利进行。同时指定专人负责填写水下混凝土灌注记录。全部混凝土灌注完成后，拔出钢护筒，清理场地。4.1.7钻孔桩施工过程中常见意外事件的处理方法1.坍孔根据招标文件地质资料介绍，本段地层是极易产生坍孔的地层，因此特制定处理预案：如坍孔将钻头埋住，则采用下插小孔径无缝管制成的花管压入高压风及高压水的方式将钻头提出，如未埋钻具则直接将之提出，之后使用粘土掺杂约20%碎石回填，回填后静置十五日以后使用冲击钻成孔，钻进过程中在坍孔处不断回填粘土及碎石直至穿过该处为止。2.灌注过程中堵管当混凝土不再下落后，移去孔口漏斗，将备好的冲击钻机对位支立于孔口，使用冲击钻的吊具将导管吊起，用钻机的最小冲程给导管施加抖动，同时用混凝土泵不断注入混凝土。如混凝土仍无法灌入则将钢筋笼提出，使用冲击钻将已灌入且强度未增长的混凝土“淘出”。3.埋导管当混凝土灌注过程中保持导管埋深在2～6米间时极难发生此事件，但根据经验，也有不明原因造成的此类事件发生，此时需用两台起重能力在50吨以上的液压千斤顶配以103 南京工业大学本科毕业设计（论文）双I56型钢制成扁担梁将之提出，之后按上述办法重新钻孔。4.1.8桩基施工工艺桩基施工工艺框见附件图4-1。4.2承台（系梁）施工4.2.1施工准备在进行承台（系梁）施工之前，做好施工准备。准备工作包括：机械准备、人员组织及材料准备。4.2.2测量放样在一墩位的桩基施工结束、承台（下系梁）的施工准备做好后，及时组织测量队进行施工放样，确定开挖基坑边线及轴线。放样后，加设护桩引到开挖面以外，以便开挖过程中随时进行检测控制。同时，测量原地面标高，准确计算出开挖深度，便于在开挖过程中控制。4.2.3基坑开挖采用挖掘机开挖，人工配合，即：在挖掘机挖至距设计标高0.2m后，采用人工开挖到设计标高。通过这种开挖方式，可保证不超挖，不扰动原基地土质，也便于控制基地的标高及平整度。在开挖过程中，严禁挖掘机碰撞桩头，致使桩头预留钢筋变形，影响钢筋质量。基坑开挖根据设计图纸规定的基础外沿线开挖到足够尺寸，除基坑底平面能够满足基础长度和宽度的需要外，每边留出50~100cm的工作面，上口开挖线还要根据地质情况，开挖深度考虑基坑侧壁的坡率。基坑开挖过程中，在基坑的边缘设置集水井，及时将基坑内的水排出基坑，保持基坑底部的干燥状态，便于施工，尤其在雨季施工过程中，必须保证能够及时排水。基坑开挖的检测标准为：1.平面周线位置不小于设计要求；103 南京工业大学本科毕业设计（论文）2.基地标高：土质±50mm；3.保持基坑底面的平整度；当挖至设计基坑标高后，检测基坑的平面位置，合格后采用空压机破除桩头至桩顶设计标高。破桩头过程中，注意保护桩头的预留钢筋及桩头钢筋的保护层。桩基经过无破损检测合格后，及时封底，做承台（或下系梁）的垫层，为承台（或系梁）的钢筋绑扎做好准备工作。4.2.4钢筋加工及绑扎对原材料检测合格之后进行钢筋加工。在加工过程中，严格对半成品的加工质量检测，保证其规格及尺寸的准确性，避免返工现象的发生。需要焊接的主筋必须保证焊接质量。垫层做好后，对承台（或下系梁）平面位置放样，必要时由测量组协助放样。按照设计图纸的要求绑扎各规格钢筋，保证钢筋的各项实测项目均满足设计及规范要求。强调一点，在钢筋绑扎过程中，注意钢筋不要受到污染，同时保证钢筋笼的保护层，以保证结构物的耐久性。在绑扎钢筋的过程中，注意墩身预埋与桩头预留钢筋的一对一绑扎连接，保证墩柱与桩基之间受力的连贯性。墩身钢筋严格按照墩柱的尺寸及平面位置预埋，保证其中心不偏位或在允许的偏差范围内。4.2.5模板支设模板采用组合钢模板制作，用φ48钢管作为横纵肋以加强整体刚度，采用φ12对拉螺杆和10×10cm方木斜支撑加固。在模板支设前，保证模板内面的洁净，清除模板内面的铁锈及残留的混凝土杂质，均匀涂抹新机油或其他有效的脱模剂；要清除模内的杂物等，并用水冲洗干净，以避免支模后模内杂物不易清除。模板支设并在自检合格后，请监理工程师对模板的平面位置、轴线偏位以及模顶高程进行检测，保证在模板合格后浇筑承台（下系梁）混凝土。4.2.6混凝土浇筑混凝土由集中拌和站拌合，罐车运输至浇筑地点，吊车吊斗或溜槽放料。103 南京工业大学本科毕业设计（论文）在浇筑前，试验检测人员严格控制原材料质量，拌合时严格控制砼的和易性、入模温度及坍落度，要求坍落度在50~70mm之间，入模温度不低于10℃也不高于32℃。入模前应先湿润基底，然后浇筑混凝土。混凝土使用插入式振捣器振捣。在混凝土的捣实过程中，注意不要过振也不能漏振，严格按照振捣棒振捣半径均匀振捣，直到表面无气泡冒出，灰浆均匀为止，严禁振捣预埋件，防止变位。水平分层浇筑厚度以20~30cm为宜，不宜超过30cm。浇筑过程中注意检查预埋件的位置是否变化，及时控制和调整浇筑的速度及方法。当浇筑至承台顶标高后采用木抹子初次抹平，铁抹子压光。4.2.7拆模养生在混凝土终凝后，及时采用土工布覆盖、洒水养生，并保证混凝土在养生期内处于湿润状态，当混凝土强度达到2.5MPa后即可拆除侧模和凿毛墩身接茬砼，但仍继续洒水养生直至7天为止。4.2.8验收由于承台（或下系梁）属于半隐式构件，在承台（或下系梁）拆除模板后，及时请监理工程师进行验收，以便于下一步工序的施工。4.2.9回填当砼强度达到设计要求后，采用合格原材料对称分层进行回填工作，回填时适当进行压实，以保证墩柱施工的方便。4.2.10承台及系梁施工工艺流程承台及系梁施工工艺流程见附件图4-2.103 南京工业大学本科毕业设计（论文）4.3墩柱（或肋板）施工4.3.1施工准备在进行墩柱施工之前，做好施工准备工作。准备工作包括：机械准备、人员的组织以及材料的准备，同时还要准备好应急方案中所需的机械设备，加强安全教育，做好安全防护措施。4.3.2施工放样在墩位的系梁施工结束、墩柱的施工准备做好后，及时组织测量队进行施工放样，确定墩柱中心点，将其沿轴线方向引伸出墩柱直径外10~25cm，以便于立模板后的检测。4.3.3钢筋绑扎对原材料检测合格之后进行钢筋加工。在加工过程中，严格对半成品的加工质量检测，保证其规格及尺寸的准确性，避免返工现象的发生。需要焊接的主筋必须保证焊接质量。按照设计图纸的要求绑扎各规格钢筋，保证钢筋的各项实测项目均满足设计及规范要求。强调一点，在钢筋绑扎过程中，注意钢筋不要受到污染，同时保证钢筋笼的保护层，以保证结构物的耐久性。4.3.4模板支设墩柱采用定型钢模板。对于墩柱的施工，我标段经过计算及施工经验，由模板加工厂家按设计图纸的尺寸加工制作定型钢模板。在模板支设前，保证模板内面的洁净，清除模板内面的铁锈及杂质，均匀涂抹新机油或其他有效的脱模剂；要清除模内的杂物等，尤其是墩柱与系梁接触部位的杂质，用水冲洗干净，以避免支模后模内杂物不易清除。模板的结合部位采用螺杆旋紧，两块模板之间的接缝处加垫一层可压缩性的海绵或橡胶条，以确保模板之间的接缝处不漏浆。模板支设并在自检合格后，请监理工程师对模板的平面位置、轴线偏位以及模顶高程进行检测，保证在模板合格后浇筑墩柱混凝土。103 南京工业大学本科毕业设计（论文）4.3.5混凝土浇筑混凝土由集中拌和站拌合，罐车运输至浇筑地点，吊车吊斗配合放料。当混凝土的自由落差高度大于2m时，为防止放料过程中混凝土出现离析现象，在墩柱模板内设置串筒，减缓混凝土下放的速度，保证混凝土的质量。在浇筑前，试验检测人员严格控制原材料质量，拌合时严格控制砼的和易性、入模温度及坍落度，要求坍落度在70~90mm之间，入模温度不低于10℃也不高于32℃。入模前先湿润与系梁的接触部位，然后浇筑混凝土。混凝土使用插入式振捣器振捣。在混凝土的捣实过程中，注意不要过振也不能漏振，严格按照振捣棒振捣半径均匀振捣，直到表面无气泡冒出，灰浆均匀为止，严禁振捣墩柱钢筋，以影响钢筋与混凝土之间的联结。水平分层浇筑厚度以20~30cm为宜，但不宜超过30cm，及时控制和调整浇筑的速度及方法。当浇筑墩顶设计标高后，及时将墩柱顶部采用麻袋等吸水覆盖物覆盖，在混凝土终凝后洒水养生，以防止水分的蒸发而造成顶部开裂。4.3.6拆模养生在混凝土终凝后，拆除模板之前，将墩柱顶部覆盖土工布，洒水养生，并保证混凝土始终处于湿润状态。当混凝土达到一定强度后，即可拆除模板。拆模之后，及时采用包裹土工布加塑料薄膜，包裹必须严密，接口处采用胶带将其粘牢，顶部及底部均包扎严密，防止塑料薄膜被风吹开，墩柱水分的散失、蒸发，以便于利用其自身的水分养生。养生至少7天。4.3.7检查验收在墩柱拆除模板后，及时请监理工程师进行验收，以便于下一步工序的施工。4.4盖梁施工4.4.1施工准备在进行盖梁施工之前，做好施工准备工作。具体包括：机械准备、人员的组织以及材料的103 南京工业大学本科毕业设计（论文）准备，同时还要准备好应急方案中所需的机械设备，加强安全教育，准备好高处施工相应的安全措施。4.4.2施工放样在一墩位的墩柱施工结束后，及时对墩柱进行成品检测，在成品检测合格、盖梁的施工准备做好后，及时组织测量队进行施工放样，确定盖梁施工放样点位，以便于底模板安装。4.4.3安装底模板由于该桥段墩柱较高，同时为保证盖梁施工的质量及进度，如前施工方法中所述，盖梁施工采用抱箍的形式而不再采用剪力销和搭设支架的方法，以避免剪力销孔影响墩柱外观和支架的不均匀下沉造成不良影响。抱箍为盖梁施工时的主要承重点，因此对抱箍专门进行加工制作。抱箍是有5mm的钢板加工而成，两部分之间以螺栓连接。在施工过程中，必须确保螺栓连接的紧密性，保证抱箍与墩身之间有足够的包裹力，在施加荷载时提供足够的摩擦力。以抱箍作为工字钢的支撑点，支撑点采用10mm的钢板加工，并设置加强肋，确保连接的可靠性。在抱箍安装时，根据盖梁底模下各结构层的厚度，准确计算出盖梁底面距抱箍顶面的尺寸，并对盖梁顶标高经过准确测量并复核无误后，根据盖梁底设计标高确定抱箍顶的标高，在安装抱箍时严格控制。在工字钢安装后，两工字钢之间设置对拉杆件，以防止工字钢倾倒或滑托等。为避免工字钢跨中部位出现挠度，影响盖梁的外观质量，工字钢采用36加强型，有地势条件的计划在工字钢中部设置支架结构。支架下部支撑于系梁或原地面上，以防止支撑基础下沉。在工字钢安装后，铺设方木及底模。采用15×15cm的方木等距摆放，间距为0.6~0.9m之间。在方木与底板钢模之间加入木楔，以便于模板标高的调整及底模的拆除。底模采用定型钢模板，模板安装前仔细将其表面的铁锈及其他杂物清理干净并均匀涂刷新机油，以保证盖梁的外观质量。模板接缝处粘贴橡胶条，以防止漏浆。在安装底模时，尤其要注意底模与盖梁之间接缝的处理，防止该部位出现漏浆等现象。两端斜模板下设置三角支撑，其严格按设计图纸中的尺寸进行加工。在安装底模时，注意底模所要求设置的2%的向外的横坡，以保证盖梁顶部的标高，便于支座垫石的浇筑及箱梁的安装。底模安装后，对底模的尺寸、平整度及轴线偏位等实测项目进行检查，控制底模的安装质103 南京工业大学本科毕业设计（论文）量。4.4.4钢筋绑扎对原材料检测合格之后进行钢筋加工。在加工过程中，严格对半成品的加工质量检测，保证其规格及尺寸的准确性，避免返工现象的发生。需要焊接的主筋必须保证焊接质量。严格控制焊工人员的操作资质，并对焊工的实际操作能力进行现场检测，防止不合格的电焊工进行作业。在焊接的半成品中，随时对焊接外观质量差的钢筋接头进行抽样检测。在钢筋骨架加工后，在施工现场的施工场地内整体绑扎钢筋骨架，然后整体吊装，按照设计图纸中要求的钢筋间距及钢筋数量绑扎钢筋，保证钢筋的各项实测项目均满足设计及规范要求。在钢筋的安装过程中，注意保持底模的清洁，避免杂物的堆积，影响盖梁的外观质量。强调一点，在钢筋绑扎过程中，注意钢筋不要受到污染，同时保证钢筋笼的保护层，以保证结构物的耐久性。同时注意垫石和挡块的预埋钢筋，保证尺寸和位置。4.4.5安装侧模板盖梁钢筋经过严格检查，满足设计及规范要求后，及时向监理工程师报验，防止钢筋由于长时间放置出现锈蚀等现象，增加工作的难度。在监理工程师检验合格后，组织人员进行侧模安装。盖梁侧模同样采用定型钢模板。根据计算及施工经验，由模板加工厂家按设计图纸的尺寸加工制作定型钢模板。在模板支设前，保证模板内面的洁净，清除模板内面的铁锈及杂质，均匀涂抹新机油；要清除模内的杂物等，尤其是盖梁与墩顶接触部位的杂质，用水冲洗干净，或者采用空压机清理，以避免支模后模内杂物不易清除。模板的结合部位采用螺杆旋紧，两块模板之间的接缝处加垫一层可压缩性的海绵或橡胶条，以确保模板之间的接缝处不漏浆。模板支设并在自检合格后，请监理工程师对模板的平面位置、轴线偏位以及模顶高程进行检测，保证在模板合格后浇筑盖梁混凝土。4.4.6浇筑混凝土混凝土由集中拌和站拌合，罐车运输至浇筑地点，吊车吊斗配合放料，控制吊斗距盖梁顶部钢筋骨架的间距，防止混凝土出现离析。103 南京工业大学本科毕业设计（论文）拌合混凝土的各原材料均经过严格的检测，符合该类型混凝土对原材料的要求。混凝土的配合比设计经过监理组及业主的审核，拌和站各项硬件均经过计量在浇筑前，试验检测人员严格控制原材料质量，拌合时严格控制砼的和易性、入模温度及坍落度，要求坍落度在70~90mm之间，入模温度不低于10℃也不高于32℃。入模前应先湿润与盖梁的接触部位，然后浇筑混凝土。混凝土使用插入式振捣器振捣。在混凝土的捣实过程中，注意不要过振也不能漏振，严格按照振捣棒振捣半径均匀振捣，直到表面无气泡冒出，灰浆均匀为止，严禁振捣盖梁钢筋，以影响钢筋与混凝土之间的联结；在振捣时还应注意不要振到波纹管以防振破波纹管造成漏浆堵管。水平分层浇筑厚度以20~30cm为宜，及时控制和调整浇筑的速度及方法。当浇筑至设计标高后，注意盖梁顶部的收面及抹光。在混凝土浇筑后及时将盖梁顶部采用土工布覆盖，在混凝土终凝后洒水养生，以防止水分的蒸发而造成顶部开裂。4.4.7拆模养生盖梁侧模在混凝土强度达到2.5MPa后即可拆除。在混凝土终凝后，拆除模板之前，将盖梁顶部覆盖土工布，洒水养生，并保证混凝土始终处于湿润状态。当混凝土强度达到规定的强度后，即可拆除模板。拆模之后，在混凝土面铺设土工布，并洒水养生，始终保持混凝土表面处于湿润状态。至少养生7天，以保证混凝土的强度。4.5箱梁安装施工1）主墩墩身施工完毕后，在桥墩承台上设置临时支撑。2）安装桥墩盆式支座，临时锁定桥墩活动支座。3）搭设墩顶0#梁段支架托架，进行预压，预压荷载为0号梁段的1.2倍，现浇0#块，对称张拉W1、T1钢束并封锚压浆。4）在0＃梁段上安装悬臂施工挂篮并试压。5）由墩顶向两侧对称平衡悬臂浇筑箱梁1—11#梁段，依次张拉，相应梁段的顶板、腹板预应力钢束并封锚压浆。6）在施工11#段的同时，搭设边跨现浇段支架，按照设计重的1.2倍，进行预压，现浇直线梁段。103 南京工业大学本科毕业设计（论文）7）拆除悬臂施工挂篮，在四个悬臂端配重，在浇筑合拢段混凝土的同时逐渐减轻配重。8）安装边跨合拢吊架，安装劲性骨架，先部分张拉边跨顶板浇筑边跨合拢段混凝土。待边跨合拢段混凝土强度达到设计值的90％后，按顺序依次对称张拉边跨合拢段钢束，封锚并压浆。9）拆除墩梁临时支墩。10）安装中跨合拢段吊架，安装劲性骨架，先部分张拉中跨顶板、底板。在一天中最低气温时锁定劲性骨架，浇筑中跨合拢段混凝土，等中跨合拢段混凝土强度达到设计值的90％后，解除桥墩活动支座临时锁定，按顺序依次对称张拉中跨合拢段钢束并封锚压浆，封施工洞。11）拆除全部施工临时荷载，进行背墙桥面铺装和栏杆，完善桥面系工程。施工工艺详见图4-44.6桥面附属结构桥面系工程包括墙式护栏、桥面排水、伸缩缝的施工。先施工防护栏，并按伸缩缝构造图要求在防护栏内预埋伸缩缝预埋钢板；最后再安装伸缩缝；在墙式护栏施工后，安装桥面排水管。桥面铺装前,先进行防撞墙底钢筋绑扎，支设模板经监理工程师验收合格后方可进行浇筑。4.6.1铰缝砼浇注桥面铺装前，先用水将桥面冲刷干净，先浇筑铰缝。为了防止铰缝砼振捣时边板外移，先用角钢将所有板的吊环焊在一起，铰缝浇筑3天后将角钢及吊环割除，进行桥面砼铺装。空心板与桥铺装砼的砼龄期施工间隔尽量缩短，以避免两者之间产生过大的收缩差。桥面铺装在全桥宽上同时进行，为保证其与下面的砼构件紧密结合，对桥面铺装下面的砼进行清理，并用高压水冲洗干净103 南京工业大学本科毕业设计（论文）4.6.2桥面铺装层钢筋绑扎桥面铺装钢筋绑扎前，进行清扫或用水冲洗，保证砼面无杂物及泥土。钢筋要调直，按规定间隔尺寸绑扎。绑扎桥面钢筋网，桥面钢筋网用短的钢筋马蹬支撑。砼铺装高程采用方木控制，方木支设严格按设计高程控制并安放稳固。砼采用商品砼。在浇注前对钢筋的焊接、模板等要认真检查合格后经监理工程师签证后，方能进行砼的施工。砼采用商品砼，商品砼的控制见“商品砼控制方案及控制措施。采用泵送砼。砼振捣采用平板式振捣，整平板整平，在修整之前清除表面的自由水，然后进行镘平、收浆、覆盖、养护工作。拆模后及时洒水并覆盖草帘养护。砼铺装层预留好伸缩缝工作槽。4.6.3桥面防水桥面防水应按设计要求设置。铺设防水层时要经过检查，在符合规定标准后方可使用。4.6.4防撞护栏底座施工模板采用钢模，振捣器采用插入式振捣器，伸缩缝处设置4cm厚的木板隔断，并预埋伸缩缝钢板。泄水管与底座一并施工，预埋防撞墙墙身钢筋及防撞护栏钢管孔。防撞墙身模板采用钢模板，振捣采用插入式振捣器，结合木锤敲击。砼浇筑分层进行，每层25cm，并插入插钎引气。4.6.5伸缩缝施工伸缩缝安装在沥青面层施工完毕后进行，车行道伸缩缝采用D60和D80型型刚桥梁伸缩缝。伸缩缝安装前要检查伸缩缝是否变形，严禁使用变形的伸缩缝，安装时用铝合金方管与伸缩缝进行固定绑扎，然后横搁于伸缩缝两侧沥青面层上保证伸缩缝与面层平整顺接，103 南京工业大学本科毕业设计（论文）挂通长施工线控制伸缩缝纵向线型，焊接时先点焊，将伸缩缝固定，边焊边调整，然后按照设计要求进行焊接固定；伸缩缝混凝土采用C50钢纤维混凝土，浇筑时用插入式振捣器振捣密实，振捣时严禁碰撞钢筋以免伸缩缝变形；伸缩缝混凝土的养生采用养护剂养护，草袋覆盖，同时经常洒水保持湿润，以确保伸缩缝混凝土的强度增长；养护期不小于7天。4.7路基施工根据工期和施工质量要求，结合现场施工条件、以机械化施工为主。首先对路基范围内用挖机清表土，并在路基两侧挖好排水沟，使路基施工时，路基无积水，及时渲泄地表水，为使机械化施工发挥效力，形成较大的作业面，进场后，首先排除路段障碍，打开作业面，形成较长的作业路段，同时抓好施工便道的修筑，尽快形成便道的全线贯通，确保机械运输畅通，提高土方填筑的挖运能力和全路段的施工能力。路基采用分层填筑，首先通过试验路段定出压实机械的有效压实厚度（一般在20cm厚范围），压实遍数（一般为4~6遍），得出土层的松铺系数（一般为1.2~1.4），和土的掺灰量控制及拌和均匀、颗粒大小，符合规范要求的翻拌遍数，同时掌握含水量控制方法和所需时间，并根据填土的宽度和厚度，确定每延米路基的供料系数。在已清表的地面进行含水量调查，提出是否进行原地面处理，报经监理工程师批准，原地面处理满足要求后，进行路基填筑，路基施工期内，其顶面形成2%路拱度，顶面严禁出现坑塘和凹面以利雨期排水。路基施工压实度满足规范要求，对于通道、涵洞两侧20m范围内回填的压实量的大小应根据土层和施工季节在保证路基不同层位压实度的前提下确定（设计掺灰部位除外）。4.7.1施工放样根据设计的路基高度，基底处理后的实测高程及相应地段施工期的沉降值和路基边缘压实的超宽值（为保证路基填筑质量，考虑路基沉降、路基削坡等因素，路基填筑应有一103 南京工业大学本科毕业设计（论文）定的加宽值一般为两侧各50CM），进行施工放样，确定出路基的填筑边线，并用石灰线标明，以便填筑时指挥卸料到位。4.7.2上土、整平在经过验收合格的基底（或待筑层）上采用挖掘机挖装自卸车运至施工路段，并由专人指挥到指定位置卸料，同时用推土机进行整平，人工配合进行施工，平地机进行初平。4.7.3掺灰（对于掺灰处理土层）在上土整平后，根据现场土质情况确定掺灰量（设计部位的掺灰量按设计掺灰量进行施工），和掺灰层的厚度，按每格的用量指挥卸车，采用人工摊铺石灰，设专人随时检验石灰摊铺量是否均匀，对不均匀处进行调整，以满足掺灰量的均匀性。4.7.4拌和（对于掺灰处理土层）对于灰土层的拌和，采用铧犁结合旋耕机和路拌机两种方法进行，旋耕机粉碎遍数以满足上层的拌和均匀为止即达到灰土层颜色一致，无灰条、灰斑、整体层位均匀一致，颗粒大小满足规范要求，通常采用6翻、12旋的遍数即可。采用路拌机拌和时，掺灰结束后，采用振动式压路机以5~7km/h稳压一遍。第一遍拌和时，下齿深度不得将施工层拌透（预留3~4cm），待第二遍拌和时下齿到下层面的1~2cm处进行拌和，以利于层与层之间的结合，拌和的遍数以满足灰土拌和要求为止，一般2~3遍即可，对于边角部位和台背处路拌机施工不到处，采用铧犁、旋耕机配合施工，死角处人工配合。总之无论采取何钟拌和方法，均以灰土均匀和颗粒大小符合规范要求为准。4.7.5含水量调整对于不作掺灰的表土层，卸料后先用推土机摊平，含水量较大的采用铧犁翻晒，旋耕机粉碎，反复进行至含水量和土粒大小满足要求为止，对于含水量过小的土层，采用洒水与铧犁翻拌，旋耕机粉碎至整体土层含水量符合碾压含水量要求。对于石灰土层，在拌和结束后，如含水量仍大，采用铧犁和旋耕机配合翻晒或先翻晒后掺灰，如含水量过小，采用洒水车补充水分，然后拌和均匀接近最佳含水量时进行碾压。103 南京工业大学本科毕业设计（论文）4.7.6稳压、整形在施工层含水量符合要求时，采用振动式压路机以5~7km/h快速稳压，平地机整平，稳压和整平过程交错进行，以防止本层土施工的不均匀现象，整形至要求的纵横坡度，路床80cm以下，为便于施工排水，整形为3%的横坡，进入80cm范围施工时，再逐层调整至设计横坡。4.7.7碾压整形后的施工路段，采用振动压路机和三轮压路机按照要求的行走路线进行碾压。碾压时速控制在1.5~1.7km/h，对于路基两侧为确保边缘压实，比相应的工作面增压2~3遍，最终碾压遍数以满足相应层要求的压实度为止。4.7.8检查对于碾压结束的施工路段，按相应的检查项目进行自检、报验、抽验：压实度、掺灰量、外观等各项检查合格后，方可进行下一道工序施工，如不合格，及时采取相应的措施和方法进行处理至符合要求。4.7.9质量检测与验收配备专职测量员2~3人，严格控制路基回填的中桩、边桩高程和土层回填的厚度。在各层的施工过程中，每一层两侧均要超出路基设计宽度30cm以上，以确保路基边缘的压实，且做到碾压成型后的表面无坑洼、无漏压、无私交，做到碾压均匀、平顺，在自检合格后，分别请现场监理工程师检测。配备专职工人1~2人，跟班控制碾压质量。为保证碾压质量，主要采用重型压路机碾压；第一遍静压，然后先慢后快，由弱至强振。各种压路机的碾压行驶速度开始时宜用慢速（最大时速不宜超过4km/h），碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行，横向接头对振动压路机一般重叠0.4~0.5m，对三轮压路机一般重叠后轮宽的1/2，前后相邻两区段（碾压区段之前的平整预压区段与其后的检验区段）宜纵向重叠1.0~1.5m，并随时记录碾压遍数，确保碾压质量达标。配备专职试验员2~3人，及时检测填料的含水量和严格掌握生石灰消解的有效使用103 南京工业大学本科毕业设计（论文）期（不超过7天），及时检查每层回填土的压实质量，以保证表面无明显轮迹及现场测定实际掺灰量，协助试验监理工程师按时检查。严格执行层层报验的施工程序，满足自检频率的要求（包括桥涵构造物台背回填每层的厚度小于等于15cm的自检），为确保路基填土高度、层次、横坡、平整度等按设计要求准确施工，在92、94、96区最后一层施工自检完毕后，书面报请驻地监理组复测后，方可进行下一步施工，与此同时，还要填报土方路基现场质量检验报告单，进行工程质量的自检评定。路基填筑施工中应重视以下几点：1.处理好路基的排水系统，保证排水畅通，以利降低地下水，路基施工中及时调出路拱，以利于地表水的渲泄，保证路基上不滞留积水。2.施工中做到段落分明，层次清楚，虚铺厚度不超过30CM，颗粒粉碎细匀，掌握好压实的最佳含水量，配备合理的压实机械，正确的压实方法，提高路基压实的一次合格率。3.施工路段的搭接：半填半挖路段的台阶状施工以及桥台台背回填，这些都是路基施工质量的薄弱环节，尤应重视，应采取相应的技术措施和可靠的施工方法，保证搭接台阶宽不小于2M，并做好倒坡。4.7.10软基处理段的沉降观测软土地段从路基开始填筑至路面，施工中必须对路基沉降变形进行系统观测，在路基中心及两侧土路肩边缘设置地面沉降标志，施工过程中每填一层土观测一次，控制路基填土速率，垂直沉降速率为<10mm/天，在预压期，第一个月观测频率为每周一次，第二、第三个月第半个月一次，自第四个月开始每月一次，通过沉降观测数据分析，确定路基沉降稳定时间和预压土方的卸载时间。为保征沉降观测的精度，我们采用三等水准测量方法进行观测，并做到以下几点：1每次观测前，必须对水准仪进行校验。2为了消除观测中的某些系统误差，每1期观测做到四个固定，即固定观测人员、固定仪器及水准尺、固定测点及转点、固定后视尺。3转点位置使用尺垫，禁止用砖石代替尺垫。4视距不等差小于3米，前后累计差小于6米，可采用固定测站的方法，使观测期具有相同的三角影响，这样可以抵消不等差较大引起的高程误差。5水准闭合环线或支线水准路线，其允许闭合差为±12√L或4√n（L为水准路线长103 南京工业大学本科毕业设计（论文）度，以公里计；n为测站数）。6外业手簿是长期保存和使用的基本资料，要认真记录及保存。7对各期观测沉降资料汇总并分析。4.7.11施工期沉降观测软基处理前，按设计要求加工沉降板，沉降板在碎石垫层施工时，直接埋在层内，随着路堤分层填高，沉降杆也一节节接好，并做好保护。沉降板设置后，按设计要求定期观测。在整个施工期掌握路堤填筑速度，要求变形速率控制在10-20mm/d之间均可进行施工。4.7.12预压沉降期观测路提填筑完成至路面施工之日，中间的间隔时间为路提的预压沉降期为，为观测路提在不少于1000米路提顶端每100米，在路中心的两側路肩内缘各设一固定木桩，埋深50cm，在接近桥台处，桩距可适当加密，按设计要求定时用水准仪观测水平标定，掌握沉降情况。一般开始时每周观测一次，中间半月观测一次，到最后每月观测一次，连接两个月观测沉降速度小于5mm/月，认为路提稳定，可进行路面底基层施工。4.7.13路堑开挖施工方案施工前按图恢复中线，复测断面、测设出开挖边线，并鉴定即有边坡是否稳定，如不稳定，采取必要的加固防护措施。做好堑顶截排水，并随时注意检查。临时排水设施与永久性排水设施相结合。土方开挖以机械为主，分段进行。每段自上而下分层开挖，并及时用人工配合挖掘机整刷边坡，对不便机械施工的地段采用人力开挖。开挖过程中，派专人仔细调查开挖坡面稳定情况，发现问题及时加固处理，同时做好地下设备的调查和勘察工作。土方地段的路床顶面标高，考虑因压实而产生的下沉量，其值由实验确定。路床顶面以下30cm的压实度不小于96%。加强测量控制，边坡随开挖随成型，保持边坡平顺。雨季开挖土路堑时，分层进行开挖，每层底面设大于1%的纵坡，挖方边坡沿边坡预留30cm厚，待雨后再整修到设计边坡线，开挖路堑在距基顶面30cm103 南京工业大学本科毕业设计（论文）时停止开挖，待雨季后再挖到设计标高。土方开挖时，对地下管线、缆线、文物古迹和其他构造物做好妥善保护。4.8路面施工4.8.1水泥稳定碎石基层施工方案1.施工准备配备齐全的施工机械和配件，做好开工前的保养、试机工作，并保证在施工期间一般不发生有碍施工进度和质量的故障。水泥稳定碎石的施工，一律采用集中厂拌、摊铺机摊铺，按层次施工，配备足够的拌和、运输、摊铺机械，特别是压实机械，每层最大压实厚度不大于20cm，以确保基层施工质量。水泥稳定碎石施工按单幅分两层梯队摊铺作业。2.试铺(1）正式开工前，选择50m长度作为试铺段，通过试铺段主要试验决定以下内容：(2）验证用于施工混合料的配合比调试拌和机，分别称出拌缸中不同规格的碎石、水泥、水的重量，测量其计量的准确性。(3）调整拌和时间，保证混合料的均匀性。(4）检查混合料的含水量、集料级配、水泥剂量、7天无侧限抗压强度。(5）确定铺筑的松铺厚度和松铺系数（约为1.2~1.3）。3.一般要求(1）清除作业面的浮土、积水等，并将作业面表面洒水湿润。(2）进行测量放样，按摊铺机宽度与传感器间距，在直线上间隔为10m、曲线上间隔为5m做出标记，并打好厚度控制线支架，根据松铺系数算出松铺厚度，决定控制线高度，挂好控制线。(3）水泥稳定碎石基层的施工期宜在冰冻到来前半个月前结束，尽量避免在高温季节施工。4.混合料的碾压(1)摊铺机后面，紧跟三轮或双钢轮压路机、振动压路机和轮胎压路机进行碾压，一次碾压长度一般为50m-80m。碾压段落层次分明，设置明显的分界标志。(2)碾压遵循试铺路段确定的程序与工艺。注意稳压充分，振压不起浪、不推移。压实时先稳压（遍数适中，压实度达到90%）--开始轻振动碾压--再重振动碾压--103 南京工业大学本科毕业设计（论文）最后胶轮稳压，压至无轮迹为止。(3)压路机碾压时重叠1/2轮宽。(4)压路机倒车应自然停车，不许刹车；换挡时要轻且平顺，不要拉动基层，在第一遍初步稳压时，倒车后应原路返回，换挡位置应在已压好的段落上，在未碾压的一头换挡倒车位置错开，呈齿状，当出现个别拥包时，派专人进行铲平处理。(5)压路机碾压时的行驶速度，第1~2遍为1.5~1.7km/h，以后各遍应为1.8~2.2km/h。(6)压路机停车要错开，且相隔3M远，应停在已碾压好的路段上，以免破坏基层结构。(7)严禁压路机在已完成的或正在碾压的路段上调头和急刹车，以保证水泥稳定碎石层表面不受破坏。(8)碾压时宜在水泥终凝前及试验确定的延迟时间内完成，并达到要求的压实度，同时没有明显的轮迹。(9)为保证水泥稳定碎石基层边缘压实度，应有一定的超宽。(10）压实机械的选择和组合，压实的顺序，速度和遍数：①12-15t双钢轮压路机静压1遍（速度1.5-1.7km/h）②18-20t双钢轮压路机静压1遍（速度1.5-1.7km/h）③激振力20-25t三轮或双钢轮压路机振动碾压2遍(速度1.8-2.2km/h)④激振力大于40t三轮或双钢轮压路机振动碾压2-3遍(速度1.8-2.2km/h)⑤轮胎压路机碾压1-2遍（速度1.5-1.7km/h）。施工工艺详见图4-54.8.2沥青施工方案沥青砼面层，采用1台TITAN4000型间隙式沥青拌和楼集中拌制，自卸汽车运至现场。采用ABG423型摊铺机铺筑。摊铺过程中，下面层采用基准钢丝绳法，中面层及上面层采用移动式自动找平基准装置。1.开工前准备工作在组织设备、人员进场的同时，必须为沥青砼面层施工做好现场准备工作及技术准备工作。2.现场准备工作（1）料场准备：由于沥青砼面层施工需要备足中、下面层石料2/3后方可进行，所以沥103 南京工业大学本科毕业设计（论文）青混合料拌和场必须有足够面积来进行拌和设备安装及材料堆放。同时必须保证场地的洁净及运料车的通行。（2）拌和设备调试：在拌和楼及摊铺机等主要设备进场后均应进行安装、调试，使机械设备处于良好的工作状态。（3）原材料准备：沥青、碎石、矿料、柴油等主要材料联系好货源，组织好运输，并做好原材料储存工作，如沥青储油罐、油料库、地磅安装等确保沥青路面的正常铺筑。（4）工地试验室组织：工地试验室是工程质量检测的重要部门，所以施工前将工地试验室组建好。配备先进的检测仪器，搞好试验室的仪器安装、调试，建立好各种规章制度及操作规程，做好仪器的标定计量工作，并向有关部门申报工地试验室合格证书。保证工地试验室能迅速开展正常工作，并立即投入原材料的检验及各种配合比设计工作。3.技术准备工作：（1）组织合格的原材料：①沥青：由业主供应优质石油沥青②粗集料、碎石：选用反击式破碎机轧制而成的碎石。中、下面层粗集料采用石质坚硬、清洁，不含风化颗粒，近立方体颗粒的碎石，粒径大于2.36mm的石灰岩等碱性石料；上面层采用石质坚硬、清洁，不含风化颗粒，近立方体颗粒的玄武岩碎石，粒径大于4.75mm。严格控制细长扁平颗粒含量，以确保粗集料的质量。集料的质量从源头抓起，项目部派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每500T检验一次。同时检验材料的均匀性。粗集料的质量技术要求符合"省高指施工指导意见"中"沥青面层用粗集料质量技术要求"。③细集料：采用紧硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，中、下面层采用石灰岩，上面层采用玄武岩，不能采用山场的下脚料。细集料200T检验一次。细集料的质量技术要求符合"省高指施工指导意见"中"沥青面层用细集料规格"。④填料：宜采用石灰岩碱性石料经磨细得到的矿粉。矿粉必须干燥、清洁，每50T检验一次。拌和机回收的粉料全部弃掉，以确保沥青面层的质量。矿粉质量技术要求符合"省高指施工指导意见"中"沥青面层用矿粉质量技术要求"。⑤抗剥离剂：沥青上面层用抗剥离剂应有较强的抗老化性能，在163℃老化5小时后，仍能满足技术要求，抗剥离剂掺加量为沥青质量的0.4%。抗剥离剂质量技术要求符合"施工指导技术意见"中的技术要求"。4.沥青混合料配合比设计103 南京工业大学本科毕业设计（论文）热拌沥青砼配合比设计按目标配合比设计阶段、生产配合比设计阶段、生产配合比验证阶段三个步骤进行，通过配合比设计，决定沥青混合料的材料品种，矿料级配及沥青用量。①目标配合比阶段：用本工程实际使用的材料计量各种材料用量的比例，配合成符合招标文件规定的矿料级配，进行马歇尔试验，确定每次料仓的供应比例，进料速度供试拌使用。将试验资料报监理工程师审查，经批准后，再进行生产配合比的调试。②生产配合比的设计阶段：间歇式拌和机从二次筛分进入各热料仓的材料中取样进行筛分，以确定各热料仓的材料比例，最终达到供料均衡，并取目标配合比的沥青用量，最佳沥青用量±0.3%等三个沥青用量进行马歇尔试验，确定生产配合比的最佳沥青用量，将试验资料报监理工程师审查，经批准后再验证生产配合比，即铺筑试验路段。③生产配合比的验证阶段：采用生产配合比及最佳沥青用量进行试拌，铺筑试验段，并取拌出的沥青混合料及试验段上钻取的芯样进行马歇尔试验和沥青含量、筛分试验检验，从而确定生产用的标准配合比。以标准配合比作为生产上控制的依据和质量检验的标准，标准配合比的矿料级配至少应包括0.075mm、2.36mm、4.75mm三档的筛孔通过率接近规范中值。铺筑试验路段，做好技术总结。在沥青下封层施工结束，路面基层沉降检查合格后，沥青下面层正式施工前，需通过铺筑试验路段，验证生产配合比，检验施工方案，施工工艺及操作规程的适用性，确定本工程的施工方法，为沥青路面施工提供技术依据。首先，根据各种机械的施工能力相匹配的原则，按生产能力决定机械数量与组合方式，确定合适的施工机械、拟定试铺路段的铺筑方案，报总监代表审批。通过试拌决定拌和机的操作方式--如上料速度、拌和数量与拌和时间、拌和温度等。验证沥青混合料的配合比设计和沥青混合料的技术性质，决定正式生产用的矿料配合比和油石比。通过试铺决定摊铺机的操作方式--摊铺温度、摊铺速度、初步振捣夯实的方法和强度、自动找平方式等。压实机具的选择、组合、压实顺序、碾压温度、碾压速度及遍数，以及施工缝的处理方法和沥青砼的松铺系数。在试铺段结束后，全面检查材料及质量是否符合要求，确定施工组织及管理体系、质保体系、人员机械设备、检测设备、通讯及指挥方式，确定施工产量及作业段的长度，修订施工组织计划。试铺段的质量检查频率应根据需要比正常施工时增加一倍，试铺段结束103 南京工业大学本科毕业设计（论文）后，试铺段应基本无离析和石料压碎现象，经检测各项技术指标均符合规定，并立即提出试铺段总结报告，由驻地监理工程师审查，报总监代表批准后，作为申报正式开工的依据。4.9重力式桥台及挡土墙施工4.9.1开挖挡土墙基础挡土墙基础开挖按照《挡墙平面图》进行。测量放线，土质基础，基槽两侧按1：1放坡，对岩石地基可适当放陡开挖坡率，减少开挖方量。开挖至设计标高，修整基础面，基础面内倾，内倾坡比1:20。基础开挖完成后，报设计、监理验槽，验槽合格后，开始砌筑挡土墙。如果地基承载力达不到设计要求，应报请设计、监理根据实际情况调整设计，根据调整后的设计改造地基或加大基脚，再报设计、监理验槽。4.9.2片石挡土墙砌筑挡土墙所用片石应质地坚实，石料强度不低于50Mpa，无风化剥落和裂纹，石材表面的泥垢、水锈等杂质，在砌筑前应清除干净。开工前应精确测定挡土墙墙址处的路基中心线，基础主轴线、墙顶轴线、挡土墙起讫桩号和横断面，地基为土质，则直接坐浆砌筑，在砌筑时在挡墙断面起点与终点两侧各放置一木模架，在砌筑时带线砌筑。挡土墙片石应采用铺浆法砌筑，片石要分皮卧砌，大面朝下，并上下错缝，不得有通缝，内外搭砌，片石相互咬合，不得采用外面侧立石块，中间填心的砌筑方法，片石应安放稳固，片石与片石之间不得直接搭靠或脱空，砌完一皮后，用砂浆填满竖缝，并捣实，缝隙较大处，用小石砼填满，用钢钎捣实。不得采用先摆碎石后塞砂浆或干填碎石块的方法。灰缝厚度宜为20~30mm，外表灰缝预留2cm深，用M10水泥砂浆勾凹缝，在挡墙外侧用1:3水泥砂浆勾凸缝。为保证挡土墙坡度符合设计要求，砌筑过程中要拉通线，立坡度竿。要按设计设置伸缩缝，伸缩缝间距10.0m，宽2cm，用PE板填塞，伸缩缝的缝宽，应整齐一致，上下贯通。当墙身为圬工砌体时，缝的两侧应选用平整石料砌筑，使形成垂直通缝。如因故砌筑工作中断后，恢复砌筑时，已砌筑的砌层表面要清扫干净，并湿润表面。103 南京工业大学本科毕业设计（论文）4.9.3布设泄水管泄水孔的水平间距为2m，采用直径100mm×6mm塑料管，按直线布置，上下错口不得大于5cm，泄水管埋设应外倾3~5°。墙后与原地面交界处和墙顶与路面结构层交界处填50×50cm的粘土并夯实，墙后做过滤层，采用30×30编织袋包裹通长碎石反滤层。4.9.4墙后回填墙后回填土为灰土路基，分层填筑分层压实。4.9.5质量要求砌体片石挡土墙施工质量标准见表4-6表4-6砌体片石挡土墙施工质量标准序号检查项目允许偏差检查方法和频率1砂浆强度（Mpa）不小于设计强度每个工作班组2组试件2平面位置（mm）50全站仪：每20m检查墙顶外边线5点3顶面高程（mm）±20水准仪：每20m检查2点4垂直度或坡度（%）0.5吊垂线：每20m检查4点5断面尺寸不小于设计尺量：每20m检查4个断面6基底高程（mm）±50水准仪每20m检查2点103 南京工业大学本科毕业设计（论文）4.10施工便桥的施工方案4.10.1施工方法和工艺流程施工方法：结合桥梁施工要求，放出钢管桩中心位置，打设采用振动锤依次打入，贝雷采用现场拼装、吊车配合架设，焊接等固定就位后，开始安装桥面梁系。施工工艺流程：便桥设计→施工方案制定→设备材料进场→施工放样→打设钢管桩→焊接剪刀撑→盖梁安装→桁架拼装→主梁吊装→横梁安装→桥面钢板铺装→完成焊接。便桥施工工艺流程1.测量放线根据图纸，结合与便道顺直考虑以后桥梁施工的实际需要，准确放出便桥的轴线，各桩的准确位置，并加以保护。2．材料的准备我们严格控制材料的源头，从正规的厂家进货，材料进场后，检查桩体本身是否有裂痕、弯曲变形等现象；确保表面无严重的锈蚀和割焊受伤现象，其壁厚要满足设计要求。存在缺陷的桩体禁止使用。3．机具准备选用设备应符合桩基的设计贯入度要求，机具性能满足进度要求。4．场地场地平整，具有一定的承载力，以保证机械的垂直稳定和移动。5．下部结构打桩（1）钢管桩采用45振动锤依次打入，自备发电机。据地质资料分析，钢管桩主要打入粘土层中，入土8.1米,水深3～5米考虑，钢管净高2.5米，拟打桩长13.6-15.6米。打桩时，根据现场贯入度大小再决定接桩或割桩。钢管桩桩头上割出可供吊具钩吊的三角小孔，用20T汽车吊将其竖直吊起，对准桩位放下。对准好桩位后，用汽车吊吊起震动锤，液压夹头夹住钢管桩，初步检验桩体纵横方向垂直度，并在钢便桥上设置导向装置，确保桩体在锤击过程中始终保持垂直。符合要求后，开动锤将桩打入土中。103 南京工业大学本科毕业设计（论文）施工前先测出水深，根据理论入土深度计算钢桩水面以上高度，在桩身相应位置作出标记，打到水面标记处即可停止打设，此时桩的入土深度即可满足设计要求。根据震动锤的技术性能指标，可以测算出此时桩体实际承载能力。若贯入度较大，说明该处土质较差，承载能力不满足要求，需要继续打入，直至贯入度满足要求，即实际承载能力达到要求为止。当桩尖遇到硬物时，桩位易打偏或不垂直，应及时清理后再施打。(2)钢管桩纵、横向加固连接每一处钢管桩打设完成后,以现有水位为准，若受水面高度所限，可改用八字撑，用10#槽钢做剪刀撑下料、焊接，纵向和横向将各桩连接成整体，保证横向稳定并防止出现不均匀下沉。各支撑型钢与钢管桩连接处采用满焊，必须确保焊缝质量，6．其它基础在河滩上，根据实地测设标高定出基础底面标高，对基底铺垫10cm碎石铺垫，然后浇筑C25基础砼。7．上部结构安装(1)贝雷桁架拼装主跨贝雷主梁在桥头场地上拼装，下垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。贝雷两个拼装为2排，排距为0.45m+4.1m+0.45m，桁架用支撑架螺栓将竖向支撑架、水平方向支撑架和贝雷连成整体，每节贝雷组接头位置安装一片支撑架。为保证梁103 南京工业大学本科毕业设计（论文）的刚度，贝雷、支撑架之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。连接桁架的所有螺栓螺帽必须拧紧，将涂上黄油的桁架销子穿到位后，必须插好保险销。(2)便桥桥体安装主梁拼装好后用25T吊车起吊，安放至相邻桥墩上，吊放时应注意吊车的稳定性。放稳贝雷组后，每节贝雷梁设置4根25工字钢横梁，4根横梁均匀分布，将横梁穿于贝雷组上的固定位置，用横梁夹具将横梁与贝雷固定，每节贝雷与横梁斜撑加固连接，然后在横梁上纵向铺设10号槽钢横向间0.3m而后在槽钢上铺2m×6m桥面板，桥面板与槽钢卡合完好，并上好U型螺栓，将桥面板牢固地卡在横梁之上。用10#槽钢填于桥面板中央处，保证桥面的完整性。临时便桥设计示意图8．桥头填土桥面与桥头路的衔接十分重要，桥头填土应略高于桥面，并保持与桥面相平的距离不得小于两米，以防止上坡车辆给便桥造成挤压推力，从而使便桥扭曲变形。103 南京工业大学本科毕业设计（论文）4.10.2桥面安全专项措施1．为保证便桥承载安全，须严防非施工超载汽车上桥，便桥处设置限载牌，限载50t。2．便桥处设置限速牌，限速5km/h，严禁汽车速度过快造成其他不安全因素。3．全桥需24小时专人看护，保证限载限速的严格执行及桥身、关卡安全。4．全桥全面亮化,夜间采用双侧杆灯照明，间距为10米，便桥测设置限高2m警示标志。两侧河岸离桥处800m、500m处分别设置警示、警告标志。4.11双排桩围堰专项施工方案。4.11.1围堰总体布置根据确定的方案，采用双排木桩内侧填土作为围堰主体。双排桩围堰内侧桩设置在钻孔桩和拟建泥浆池外2~3m的位置，根据现场实际情况，水深在3.5米到4.5米，围堰内外侧木桩使用长6米、直径：小头不小于15cm的圆木桩，局部超深部位使用长8米的木桩。内外侧桩间距为3m，木桩与木桩间距中到中50cm，同时要确保木桩进入土层1.5米，内外侧桩两侧横向绑扎木桩联结成整体，两排桩之间每隔3m米设置一道用Ф100mm钢丝绳对拉；桩内侧附安全网，中间回填土，回填高度要确保高于现施工水位50cm以上。使整个围堰形成一个框架结构；以此作为围堰主体。4.11.2围堰施工准备由于双排桩围堰外侧木桩距对岸（左岸）的岸边最窄处只有13米，已经不能满足通航能力，为此我部在双排桩围堰前对左岸进行了土方挖除工作，以保证航道最窄处为20米，以满足通航能力。4.11.3围堰施工工艺木桩围堰施工工艺流程见下图：施工准备→测量定位→打入围堰木桩→中间回填填土→拔除木桩→挖除回填土方。103 南京工业大学本科毕业设计（论文）4.11.4施工方法为了便于施工，采用挖泥船及人工配合施工，将木桩逐个打入。为了木桩的整体性能好，围堰采用钢桩木桩相结合的方式，双排木桩宽度为3米，桩中心距离0.5米，圆木桩标高至水平面以上0.5米，围堰内侧铺设安全网，木桩采用Ф100mm钢丝绳对拉。以保证围堰承受回填土的土压力及稳固。4.11.5拔桩木桩拔桩前，从下到上陆续拆除，先逐个将木桩拔出，后将围堰填土挖除及外运。4.11.6木桩打设注意事项将挖泥船开至需围堰区域，插桩时就位要准，控制好间距，采用挖机斗慢慢下压。入土深度不小于1.5米。施打顺序按施工组织设计进行，先打设两根角位钢桩后架设横杆后由北向南施打。施打时宜先将木桩施打到稳定深度，然后施打至设计深度。在垂直度有保证的条件下，也可一次打到设计深度。同一围堰内使用不同类型的木桩时，宜将两种不同类型的木桩的进行加固，以便起到围堰的整体性。施工时，应随时检查其位置是否正确，桩身是否垂直，不符合要求时应立即纠正或拔起重机施打。打设完毕，用钢丝绳或钢筋将横杆及各木桩固定。拔桩前，应先易后难，逐个将木桩拔出。4.12脚手架工程施工方案4.12.1材质及搭设技术要求1.材质（1）钢管：选用φ48×3.0Q235焊接钢管，考虑市场钢管壁厚多为负偏差，故钢管壁厚须按σ=3.0mm计算。搭设前材料需进行严格挑选，钢管、扣件应为合格产品，对新用的钢管要有出厂合格证。对旧钢管、扣件使用前应进行质量检查，凡弯曲、裂缝、变103 南京工业大学本科毕业设计（论文）形或损伤和尺寸不符的管材一律不得使用。钢管应油漆。（2）扣件：选用可锻铸造扣件，不得有裂纹、气孔、缩松、砂眼等锻造缺陷；发现有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。（3）安全网：安全网选用高密度聚乙烯网，密目网的密度为2000目/100平方厘米以上。自第一步以上内满挂，且将安全网固定在脚手架外立杆里侧，用尼龙绳与纵向水平杆扎牢，张挂安全网要求严密、平整。2．落地式钢管架搭设顺序摆设内立杆→纵向水平杆与内立杆紧扣→随即加设临时双向斜撑（在装两道连墙后方可拆除）→横向水平杆→外立杆→安第一步纵向杆→以上各步横向水平杆→纵向杆→栏杆→接立杆→剪刀撑→扫地杆→铺竹笆片→挂安全网→验收检查。3．立杆纵距L=1.5m，立杆横距b=1.05m，步距h=1.8m，内立杆距桥墩不大于0.2m，栏杆高度为1.2m，栏杆均应搭设在外立杆的内侧。4．立杆：立杆选用6m与4.5m两种，立杆接长必须有二个人操作采用对接扣件连接。立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不应小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。桥墩施工用的扣件式钢管脚手架搭设的技术措施基本要求是：横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。5．扫地杆:脚手架底部必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm的立杆上；横向扫地杆亦应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。6.立杆基础：如立杆座落于回填土上，先将地表面整平分层夯实，清除障碍物，根据设计位置和脚手架尺寸，在土层表面上浇筑15cm厚C20砼，立杆下端应有垫木，然后设置立杆和底座，立杆基础无积水及做好排水沟。7.纵向水平杆：纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，接长宜采用对接扣件连接，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。当使用竹笆脚手板时，纵向水平杆应采用边角扣件固定在横向水平杆上，并应等间距设置。8.横向水平杆：横向水平杆紧靠立杆搭设于纵向水平杆之下，用直角扣件扣紧；主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的103 南京工业大学本科毕业设计（论文）中心距不应大于150mm。双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。9.剪刀撑：剪刀撑采用黄黑相间的警示色，双排脚手架应设剪刀撑与横向斜撑，在外立杆外侧立面整个长度和高度上连续设置。水平夹角控制在45°～60°之间。剪刀撑斜杆应用旋转扣件固定在与之相交横向水平杆的伸出端或立杆上。旋转扣件中心线至主节点的距离不宜大于150mm，剪刀撑搭接长度应不小于1m，应设置2个旋转扣件固定。10.扣件：规格必须与钢管外径相同；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件，旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100mm。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。螺栓拧紧扭力矩不应小于40N.m，且不应大于65N.m。11.脚手板：选用竹笆片，架体应满铺，铺设前认真检查，不合格的竹笆片不能上架，竹笆脚手板应按基主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四角应用直径1.2mm的镀锌钢丝固定在纵向水平杆。12.脚手架首步搭设完毕后必须经技术人员验收，脚手架首次验收后每隔5步必须办理验收手续；脚手架搭设完毕后，必须经项目部验收，经验收合格签章后方可使用。13、施工部署：脚手架施工由架子工人具体操作。施工技术人员对架体施工全过程统一调度和部署，并负责架体安全质量的监控与验收。4.12.2脚手架拆除方案1.脚手架拆除必须满足施工需要，在经技术负责人同意后方可拆除。2.拆除前应全面检查脚手架的扣件连接、支撑体系等是否符合构造要求。3.应清除脚手架上杂物及地面障碍物。4.拆除原则：应逐层由上而下，后装先拆，先装后拆。严禁上下同时作业。5.拆除顺序：最上一层安全网→最上一层剪刀撑→最上一层竹笆片→最上一层栏杆→最上一层纵向水平杆→最上一层横向水平杆→最上一层立杆→下一层栏杆……→第一层立杆→结束。6.拆除时，应统一指挥，上、下呼应，动作协调，当解开与另一有关的结扣时，应先告知对方，以防坠落，拆除后，用人工传运至地面，不得乱扔，应从上向下传递，拆除时指挥人员必须认真监视架体的整体情况，发现异常马上停止，并及时采取措施。103 南京工业大学本科毕业设计（论文）7.拆除脚手架时，应在架子周围设一定范围的警戒区，警戒区内不得有人，拆除架体时应设专人指挥。4.12.3搭设、使用、拆除安全技术措施：1.组织操作人员上岗前三级安全教育和安全生产技术操作规程的学习，提高上岗人员安全意识和安全生产技能。2.由施工员、安全员向施工人员进行搭设（拆除）安全技术交底，做到每一个施工人员都明白脚手架的安全要求及技术要求。3.脚手架的施工人员必须持证上岗。4.施工人员在搭设（拆除）脚手架前必须要有良好身体状况，身体不适、有病，具有恐高证者不得上岗。5.搭设（拆除）脚手架时，施工人员不得酗酒，不熬夜，思维清晰，精神状态良好。6.搭设（拆除）脚手架时，必须正确戴好安全帽和安全带，不得光脚，不得穿易滑鞋，不得穿拖鞋，高空或悬空作业必须扎好安全带。7.雾天、雨天、雷雨天及六级以上大风不得进行搭设或拆除脚手架，必须采取加固等措施，保证架体安全。8.夜间不得进行脚手架的搭设（拆除），夜间使用脚手架必须经过技术人员同意，同时具有足够的照明。9.搭设（拆除）脚手架应严格遵守有关安全管理制度及施工方案，不倒顺序施工，不野蛮指挥。10、脚手架搭设要实行验收，必须要组织相关人员验收合格后才能使用，在使用中活荷载不得超过2KN/m2。11.定期对脚手架进行检查，发现问题及时整改，对架上临时堆放的材料要及时清理，严禁超载。在台风之前要进行认真检查并采取补强措施，对六级大风与大雨后及停用超过一个月复工之前应对脚手架进行检查和保修。12.在施工过程中严禁随意拆除各杆件扣件，如要拆除应经工地技术负责人批准，采取加固措施方可拆除。13.不得将模板支撑、缆风绳、电缆线、泵送砼及砂浆的输送管固定在脚手架上。14.在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。103 南京工业大学本科毕业设计（论文）15.严禁任意在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，应经工地技术负责人批准。16.使用脚手架时，不得在脚手架上打闹，不得往下抛掷物体。4.13吊车等起重机械技术措施吊车钢丝绳在卷筒上排列整齐，尾部卡牢，工作中至少保留三圈以上；吊车操作起吊物件，必须有专人指挥；起吊物件应拉溜绳，速度要均匀，禁止突然制动和变换方向，平移应高出障碍物0.5m以上，下落应低速轻放，防止倾倒；起吊时起重臂下不得有人停留或行走，起重臂、物件必须与架空电线保持安全距离；物件起吊时，禁止在物件上站人或进行操作，必须操作时，应放下垫好并将吊臂、吊钩及回转的制动器刹住，司机及指挥人员不得离开岗位；起吊在满荷或接近满荷时，严禁降落臂杆或同时进行两个动作；起吊重物严禁自由落体，重物下落应用手刹或脚刹控制缓慢下降；作业前应将地面处理平坦，放好支脚，调平机架，支脚未完全伸出时，禁止作业；工作完毕起腿、回转臂不得同时进行，行驶时，应将臂杆放在支架上，吊钩挂在保险杠的挂钩上，并拉紧钢丝绳。103 南京工业大学本科毕业设计（论文）施工准备及测量放桩位桩基施工前孔位探测制作钢护筒埋设钢护筒及布置泥浆池选择钻头钻孔机械就位向桩孔内注泥浆钻进测量钻孔深度、斜度、直径泥浆池泥浆沉淀池沉淀成孔清孔测量沉淀厚度制作钢筋笼下放钢筋笼、固定牢靠设立砼灌注设备制砼试块测量砼面高度灌注水下砼砼试块检验成桩交验图4-1桩基施工工艺103 南京工业大学本科毕业设计（论文）图4-2承台及系梁施工工艺流程图103 南京工业大学本科毕业设计（论文）图4-3承台墩身施工工艺103 南京工业大学本科毕业设计（论文）图4-4箱梁梁施工工艺103 南京工业大学本科毕业设计（论文）图4-5水泥稳定碎石施工工艺流程图103 南京工业大学本科毕业设计（论文）第五章工期保证措施本工程招标文件要求的工期为15个月，计划安排工期为15个月。为保证总目标的实现，要以质量、安全为第一，以进度为核心。首先，以总进度网络为依据，按进度阶段的不同，分解为多层次，再按各层次分解为不同的进度目标，建立起一个以分解进度目标为手段，以进度控点为目的的进度控制目标系统。5.1明确工期进度控制方法与原则5.1.1按施工阶段分解，突出控制节点。以关键线路和次关键线路位为线索，以网络计划中心起止点为控制点，在施工中要针对不同阶段的重点和施工进度的相关条件，制定施工细则，作出更加具体的分析研究和平衡协调，以达到保证控制节点的实现。5.1.2按施工单位分解，明确分部目标。对各单位工程施工，以总进度网络为依据，明确各单位的工期目标，通过合同责任书落实责任，以分部目标来确保目标的实现。5.1.3按专业工程分解，确定交接日期。在不同专业和同工种或不同工种的任务之间，要强调相互之间的衔接配合，确定相互间交接日期，强调为下道工序服务，并需承担因耽误下道工序而造成的窝工等损失及总工期（关键线上）损失。强化工期严肃性，保证工程进度不在本工序造成延误，通过掌握对各道工序完成的质量与时间的控制达到各分部工程进行计划的实施，同时按总进度网络计划的时间要求，将施工总进度计划分解成年度，季度、月度及旬进行控制计划，这样将更有利于计划目标的控制。5.1.4控制原则下级目标必须达到上级目标的要求。103 南京工业大学本科毕业设计（论文）5.1.5实现工期进度计划的动态控制施工阶段进度计划的控制是一个循序渐进的动态控制过程。施工现场的条件与情况千变万化，项目经理都要随时了解和掌握与施工进度相关的各种信息。不断将实现进度与计划进度进行比较，从中明了两者之间的差异状况，一旦发现进度拖后，首先分析产生拖后的原由，并系统的分析过后续工序产生的影响，在此基础上提出修改措施，以保证项目最终按预计目标实现。5.2制定保证工期的技术措施为确保工程按合同工期完成，将从组织、技术力量、设备、物资等方面加以保证，并按施工组织设计、施工网络计划科学组织施工，且积极创造条件，提前完工。1、建立完善的组织管理机构－工程项目。强化施工组织指挥系统，做到权威、灵活、高效，并保持项目部人员的稳定，以保证项目管理工作的持续效率。2、在施工过程中，运用科学的方法组织施工，根据总目标合理制定分项工程的管理目标，并层层落实至班组，制定分项作业计划。3、每周在现场组织一次工程例会，业主、驻场监理工程师、项目经理、各专业班组负责人参加，了解每周工程进度，协调情况，发现问题及时解决，协调各方资源，保证阶段施工按期完成。4、各分项工程要根据施工总体网络计划的安排，编制各自的网络计划，找出各分项工程的关键线路，层层分解落实。定期检查网络计划的实施情况和存在问题，发现问题及时调整，对于已“破网”或将“破网”的施工项目，研究出“补网”或“保网”措施，并落实责任人，使施工能按网络计划顺利进行。5、根据施工计划，做好机具、人员、材料的到位工作。施工现场日夜有项目经理或主办施工员值班，及时解决施工中出现问题。6、当由于设计变更、材料供货及时或其他原因使得网络计划严重“破网”时，应及时重新调整网络计划，使之符合实际情况，并按调整后的网络计划组织施工。7、在合同工期内合理安排劳动力，抓好各工序的衔接。加强设备保养，确保施工顺利进行。103 南京工业大学本科毕业设计（论文）8、每项作业都做好技术交底工作，提高施工队伍素质，减少返工造成的工期延误。103 南京工业大学本科毕业设计（论文）第六章质量管理和质量控制的组织保证措施6.1质量管理遵循全面质量管理的基本观点和方法，开展全员、全过程的质量管理活动，建立施工质量控制体系。6.1.1质量管理宗旨通过制度和规章的建立，加强管理，创造优质工程。6.1.2质量保证体系实行“政府监督、业主监控、社会监理、施工自检”的多级质量保证体系见图6-1103 南京工业大学本科毕业设计（论文）项目经理项目总工项目副经理工地试验室安质部工程技术部材料设备部重、难、新项目质检加强控制质量跟踪检测、数据分析整理、信息反馈土工等各项工程实验计量检查管理认证建材取样复验、抽检组织QC小组活动贯彻部颁验标、质量宣传教育按部颁标准进行分项分部单位工程验评工序自检、监理工程师复检签证按设计文件和施工方案进行质量管控测量复核制贯彻部颁规范，强化现场施工技术管理制定创优规划及季节性施工技术措施制定施工方案、工艺标准、进行技术交底复核设计文件、优化施工方案产品、半成品质检入库、管理、发放地方大堆料源、装车质量监控机械设备检测、调试、维修管理厂家生产许可证，产品质量检测报告按技术标准定贷采购项目质检员各施工队质检员图6-1质量管理网络组织机构图103 南京工业大学本科毕业设计（论文）6.1.3工程质量管理制度1.工程质量检查制度工程质量检查是：按照国家施工及验收规范、质量标准所规定的检查项目，用规定的方法和手段，对分项工程、分部工程进行质量检测，并和质量标准的规定相比较，确定工程质量是否符合要求。在工程项目施工中，认真贯彻执行以下质量检查制度。（1）原材料、半成品和各种加工预制品，经鉴定合格的样品应予封存，作为材料验收的依据。必须保证材料符合质量标准和设计要求方可使用。（2）班组的自检和互检制度按照生产者负责质量的原则，所有生产班组必须对本班组的操作质量负责。完成或部分完成施工任务时，应进行自检，如有不合格的项目应及时进行返工处理，使其达到合格标准。而后，组织质量检查员和下道工序的生产班组进行交接互检察院，确认质量合格后，方可进行下道工序施工。（3）专检制度专检是指在自检和互检的基础上，由专业人员对施工质量进行复查，它是保证工程质量，防止因漏检而忽略的质量隐患的重要措施。一般专检项目由该工种总工程师主持，请质量检查员、有关班组长参加（如果质量监督站指定的核验项目，应请质量监督员参加核验）。重要的项目应由项目经理主持，请设计单位、建设单位、监理单位、质量监督站的代表参加。专检后要办理专检手续，列入工程档案。对于检查中提出的不符合质量标准的问题，要认真处理，处理后要经复核合格并写明处理情况。未经专检或专检不合格的不得进行下一道工序施工。2.技术交底制度技术交底是技术管理的一项重要制度，它是在单位工程或分项（分部）工程正式施工前，对参与施工的有关人员、技术人员和工人进行的一次技术性的交代与说明，其目的是使参与施工的人员对施工对象从设计情况、工程特点、技术要求到施工工艺等方面有一个较详细的了解，做到心中有数，以便科学地组织施工和合理地安排工序，避免发生技术指导错误。（1）应使施工人员了解设计意图、工程主要特点，主要部位的做法要求及关键部位的做103 南京工业大学本科毕业设计（论文）法等，以便掌握设计图纸的关键问题，做到认真看图施工。（2）要将施工组织设计的全部内容交代清楚，以便施工人员掌握工程特点、施工部署、任务划分、进度要求、主要工种搭接关系、施工方法、主要机械设备及各种管理措施。（3）将设计变更的主要原因及主要部位交代清楚，以免施工时漏掉或仍按原图施工。（4）施工工艺、规范、规程要求、材料使用、质量标准及技术安全措施，特别是对新技术项目和重点部位的特殊要求等，更重要着重交待，以便施工人员能抓住重点，把住关键部位的质量、技术关。技术交底是一项经常性的技术工作，要分级分阶段进行，项目经理要根据施工进度，分阶段向工长及职能人员交底，工长在第项任务施工前，向操作班组进行交底。各项交底，除有文字交底、口头交底外，同时填写《技术交底记录单》。3.材料采购、检验、保管制度项目部对材料物资采购中对供应方的评价，采购资料控制以及采购物资的验证等过程管理活动。1）物资采购必须符合规范标准及合同等文件的规定要求。2）对于有国家标准的产品按国家标准进行验收控制，对于非标准产品按图纸要求和产品说明书进行验收，对于新型和特殊的产品或业主有特殊要求的产品，应取得一定的验收标准（或根据合同规定的要求）。3）采购物资的质量是施工质量的基础，其实施工过程应在严格控制和验证下进行，保证对分供方进行有效的质量控制。4）对于工程质量关系重大的材料物资，必须采用选择定点供商的材料，如：混凝土、水泥、砂石、安全帽等。5）上述材料如业主指定供商，须由业主签证并公司物管部批准。6）须选择定点供应商的材料在采购前，先行对供应商进行综合调查，调查的内容包括：法人资格、经营范围、生产能力、产品质量、质量保证体系、资金、信誉、售后服务等。7）调查结果由采购员（部门）填写《合格供应商评价表》报公司施工管理部，审定后列入合格供应商名单。8）采购员（部门）在合格供应商名单中，选择和确定分供方单位对同一重要的材料采购应确定二个以上单位，以便相互比较、竞争和调剂，与分供方签订定点供应协议。9）材料采购员（部门）应保存分供方的质量记录，包括最初的的综合调查和最后的103 南京工业大学本科毕业设计（论文）绩效评价，以及过程中的资料记录。6.2质量保证措施为了保证本合同段的工程质量，并贯彻执行国务院交通部和省政府关于开展公路建设质量活动年的要求，在公路建设中贯彻落实国家质量工作方针、推动工程项目开展全员质量教育、强化质量意识和质量责任制，实现本合同段工程质量一次检测合格率达到100%及优良率达95%以上的质量目标，特制定以下措施见图6-2.图6-2质量保证体系框图103 南京工业大学本科毕业设计（论文）1建立健全工程质量保证体系，实行施工质量领导责任制，坚决执行“内业指导外业，试验指导施工”的技术管理准则，从思想上、组织上和工作质量上保证工程质量，组织生产施工人员进行全面质量管理教育，树立“质量第一，用户至上”的思想，明确奋斗目标，增强质量意识，对本合同项目经理部的工程技术人员明确其分工与岗位职责，做到各负其责，认真完成本职工作及相关工作、相关环节积极配合，本项目实行TQC管理，成立“质量管理小组”。质量管理小组实行组长负责制，由组长亲自抓质量，组长即项目经理，是本标段工程质量管理第一责任人。2加强质检部门管理，增大质检控制力度。质检人员落实到位，项目经理部设专职质量检查负责人1名，各施工段和施工队设专职质检员1名，各施工点设兼职质检员；使用全站仪、经纬仪、水准议等精密测量仪器和采用先进检测仪器加强测量与检测工作，保证各项分工程指标达到工程质量标准及设计、施工规范要求。3规范技术管理程序，各单位、分部（分项）工程施工项目，均需制定完整的施工方案、工艺和保证措施，经总工程师（技术主办）审查，报监理工程师审批后实施，以严格的技术管理程序保证工程质量。在各单位、分部（分项）工程施工前，由总工程师（技术主办）带头、分管工程师组织及现场施工人员参与进行书面的技术交底，并明确工程的特点、工艺、质量难点以及技术规范要求、质量检验标准，认真熟悉施工图及实施性施工方案等，生产班组严格按工艺要求进行施工。4严格把好原材料质量关。钢筋、水泥、土工材料进场时应有质保书，并按施工技术规范要求进行抽样试验，杜绝不合格材料进入施工现场。砂、石料产地来源由试验室到料场察看（监理旁站），取样检验合格并报总监办试验、审批后方可进场；砂、石料进场后，按规定进行批量抽检。混凝土配合比设计等标准试验，由工地试验室进行试配，并报总监办中心试验室进行平行试验，经监理工程师审批后实施。5严格工序质量控制程序。任何分项工程工序交替前，由项目负责人和工班长进行自检后，移交下一工序施工。在分项工程施工前，由质检人员、分项负责人、工班长一起对上道工序检查验收，经检查验收合格后，方可进行下一道工序，并按质量监理签证程序，配合好政府质检部门、业主的检查及监理抽查工作。分项检查中发现的有关质量问题，由专职质检员向施工员提出口头或书面整改意见，施工员必须认真执行整改，按规定做好分项、分部工程质量记录，并经有关人员签证，由专职人员填写施工日记。6定期进行质量大检查。每月一次由质检工程师主持进行质量大检查，专职兼职检验103 南京工业大学本科毕业设计（论文）员参加，必要时邀请监理工程师参加。主要内容：(1）全面检查当月工程质量，掌握质量动态；(2）检查施工原始记录是否齐全，有无及时签证；(3）检查原材料、砼强度等有关试验资料；(4）通报监理工程师对工程施工质量的评价和意见，对有关质量问题进行分析研究，制定整改措施。7加强施工人员质量意识教育，对技术人员定期开展业务学习和考核。对施工流程不熟悉、工艺不精通的人员加以强化训练；对责任心不强、业务能力差、不能胜任本职工作技术、施工人员坚决予以撤换，以保证工程能及时、优质地完成。8所有施工人员必须做到“三检”“四按”“五不准”，即：(1）三检—自检、互检、专业检；(2）四按—按图纸、按规范、按标准、按工艺；(3）五不准—方案不合理不准开工，土石方不试验不准上路，材料不合格不准进场，上一工序不合格不准进入下一工序，达不到质量验收标准不计量结算支付。9严格把好各单位、分部（分项）工程及各工序交接的质量检测验收关，并严格执行质量监理签证程序，凡不符合质量要求的工程工序和施工项目，坚决返工，直至符合标准要求为止。对于工程中出现的技术问题，现场施工负责人应组织有关人员研究，及时与监理部门、设计单位取得联系，认真听取各单位意见，更加详细的领会设计意图和对工程质量的要求，接受监督指导，及时解决问题，提高工程质量。10在质量与进度、成本相矛盾时，以质量第一为指导，做到质量和进度有机结合，保质保量地按时完成任务。6.3质量责任制度1严格执行国家有关公路建设的法律、法规、技术标准、技术规范；严格履行合同，服从业主、监理对施工质量的管理、监督。2加强（完善）质保体系的建设，建立健全质量管理机构、制度，加强施工人员的质量意识教育，配备足够、称职的质职人员、试验人员，明确各岗位和机构的质量责任并签订质量保证书。103 南京工业大学本科毕业设计（论文）3编制详细可行的工程施工质量计划，明确工程质量考核指标项目，各项计划必须落实到部门、班组、个人，开展劳动竞赛、评比、考核、奖励等活动。4明确各施工队对其所承担的施工任务负有工程质量直接责任，主动自觉接受政府主管部门对其工作的监督，并教育员工自觉、主动协助政府主管部门的监督工作。5认真组织开展施工前的基础试验工作，及时提交各种配合比设计、试验报告，严格履行开工报告制度。6加强对原材料采购，成品及半成品外购的检测、验收、申报工作，所有购货合同签订前均应对货源、规格、数量进行认真考察，检测及进场验收、检测，并报监理工程师批准后方可使用。7施工过程中落实各种质量管理制度，加强施工工序管理，坚持施工前报批，施工中自检，施工后检测验收的原则。8把好内业关，切实做到内业指导外业。把好试验关，切实做到试验指导施工。做好原始记录、检测记录的填写、申报、保管工作，保证资料的真实性。9参与、组织对工程质量问题（事故）报告和调查处理，及时上报。事故的调查处理必须坚持实事求是，严谨料学的原则。10收集、保留好各种工程资料，向业主部门等提交交工、竣工验收资料。103 南京工业大学本科毕业设计（论文）第七章安全保证体系及措施7.1安全生产管理方针为贯彻《中华人民共和国安全生产法》，保障职工在生产过程中的安全健康及财产安全，促进生产发展，根据国家和行业主管部门的安全法律、法规及集团有关要求，结合本公司生产实际情况，制定本工程安全保证体系。安全生产方针：安全第一、预防为主、综合治理。安全生产目标：实现工程施工全过程“六无”，即无死亡、无重伤、无倒塌、无中毒、无爆炸、无重大交通事故；施工期间职工负伤率控制在0.5‰以下，职工轻伤率：1%人；新发职业病：0人；生产安全事故经济损失小于10万元,杜绝机械和火灾事故的发生。争创“武进区安全文明合格工程”。7.2落实安全生产管理制度1建立并完善以项目经理为首的安全生产领导小组，有组织、有领导地开展安全管理工作。2建立各岗位人员安全生产责任制，明确其安全责任，抓制度、责任制落实，定期检查安全责任制的落实情况。3坚持特殊工种持证上岗制度，杜绝无证上岗操作行为。4管理与操作人员均需与项目经理部签定安全协议，向施工项目作出安全保证。7.3安全组织机构设置项目经理部成立以项目经理为主任，项目书记、副经理为副主任的安全领导小组，项目部设置专职安全员，主管全线施工安全工作，并在各施工段中下设兼职安全员1名。并建立健全各种安全管理规章制度，以经济手段进行安全生产管理，防止工伤事故发生。安全生产管理既依靠操作人员的自觉行为，更依靠严明的奖罚制度，对违章者实行经济处罚，对安全生产做得好的予以奖励，激发施工人员参与安全生产活动的热情。各单位、分部分项工程施工前，根据JTJ076-95规范有关规定，由安全领导小组向安全员进行交底，指导、103 南京工业大学本科毕业设计（论文）监督和检查安全工作以及参与事故调查处理，安全员分别负责各施工段的施工安全、交通安全及生活场所的防火、防洪及防盗安全工作等问题。项目部安全组织机构见图7-1.项目经理安质部部长项目总工工点技术负责人专职安全员工班长值班技术员班组安全员图7-1安全管理组织机构7.4安全生产保证措施7.4.1开工前的准备工作1.编制的施工方案中必须有安全技术措施，对重点部分应编制专项安全技术措施。2.根据现场需要，质安科针对工程的特点、施工条件、工作环境编制各个施工阶段的安全教育、安全技术交底、重点防护、开展安全生产活动的工作计划。3.制定专项施工用电方案，并建立用电管理制度，各方均应认真执行。4.配备专职安全员，建立安全管理制度和安全保证体系。7.4.2施工队伍的安全教育1施工队伍进场后项目部要组织全体施工人员进行三级安全教育，劳动纪律、项目管理制度教育。2.项目部、施工负责人和工长在工程施工前（分部分项工程）应对施工人员进行安全技术交底。103 南京工业大学本科毕业设计（论文）3.项目部同施工队签订安全生产责任合同书或与生产工人签订安全誓约书明确责任，规定奖罚条款。施工人员在接受安全教育后，应在教育记录上签字。4.按规定特殊工种必须持证上岗。进场进行登记，证书统一由项目综合办公室管理。7.4.3安全设施与劳保用品的管理1.现场施工用的安全防护产品必须是合格品，由项目工程部统一安排，并负责管理维护，以满足生产安全的需要。2.现场施工用的供电、供水、消防、机械设备及其应有的安全防护措施由项目质安部和工程部按规定进行定期检查、维修保养，并按施工组织技术设计，结合工程的需要进行管理维护，确保机械设备正常运转，不得超负荷作业。3.现场人员使用的安全用品由项目安全部监督现场人员按规定佩戴使用。7.4.4施工现场的安全管理1.质安部负责做好施工现场的安全检查和标识工作。安全人员应每天巡视，对安全防护措施、安全保护用品现场文明、现场人员遵守安全规定的情况进行检查和实施有效的监督，发现不合格状态，应及时发出整改通知书，责令限期整改。整改不积极或在限期内没有整改完毕要采取停工、罚款等强制手段进行处理。2.各施工队长或班组长应在每项工作开始前，向工人做安全技术交底，接受人应在交底记录上签字。3.夏天施工应制定雨季施工措施及抗台风、防洪及防暑降温措施并落实执行。4.积极开展安全月（周）活动，对职工进行安全意识、遵章守纪、安全技术教育，对安全生产工作进行检查、整改。5.各施工班组要认真开展班前安全活动，每日工作前由班组长向全体工人进行口头安全交底，根据任务的情况，针对施工环境安全状况，个人劳动防护用品的使用进行检查，每周各班组要进行一次安全活动，主要内容是总结上周工作的安全情况，对下周安全工作提出要求，学习安全法规规程，进行“三不伤害”教育等，周安全活动要有记录，由班组长在月底交到项目安质部。103 南京工业大学本科毕业设计（论文）7.4.5安全生产会议制度项目经理每月上旬召开一次安全生产会议，研究和部署安全工作，解决安全生产中的问题，对员工进行安全教育，安全生产会议要有记录，会上定的工作要有落实。7.4.6安全检查制度1.建立安全巡视制度规定，每天早上7：30由项目安全部长带领专职安全员进行巡视，对巡视中发现的安全隐患，发出定期整改通知单，并督促检查整改。2.各整改责任人须按整改通知单，在规定的期限内完成整改，并将整改措施和整改情况在规定的期限内书面反馈给下发整改通知单的安全部，由安全部对其复查。7.4.7安全统计报表及安全事故报告1.项目如实填报每月的安全统计报表，必须按安全统计报表的有关规定认真填报，不得迟报、瞒报或拒报。2.发生因工伤亡或未遂事故时，在保护好现场、组织人员迅速及时抢救的同时，尽快报告项目负责人及上级主管部门，组织事故调查组，按“三不放过”原则进行调查处理。然后应规定时间报地方政府有关部门及主管上级。3.发生事故除对事故本身进行处理外，还应对全体职工或相关职工进行教育，预防发生事故。7.4.8施工机械安全管理制度1.进场的各类机械设备必须完好，零备件齐全，安全防护装置完善，运转正常。2.机械操作人员要事先培训，经考核合格持有操作证的才允许上岗操作。严禁无证开机或违章作业，严格执行《操作规程》，实行定机定人责任制和机组负责制。3.机械设备使用前，应先细致检查各部件和防护装置是否齐全灵敏、可靠，然后进行试车运转。4.使用过程要经常注意运转情况，发现零部件损坏或运转不正常时，要立即停机，并报专业人员修理，在未修理好前，不得开机使用。5.机械停止作业后，要及时做好机械的清洁润滑、紧固、防腐等工作，以保证下次作业的正常运转。103 南京工业大学本科毕业设计（论文）7.4.9建立奖罚制度为鼓励相互监督，任何人揭发均可得到被罚金额的50%作为鼓励。所罚金额专款专用，主要用于奖励安全施工中的好人好事，增加安全设施，严禁它用，所有罚款均出收据，专人保管。安全生产检查依据中华人民共和国建设部《建筑施工安全检查标准》。7.5安全用电及电气防火7.5.1安全用电措施1.接地与接零施工现场专用的中性点接地的低压电力线中，采取TN-S接零保护系统（即三相五线制）。(1)保护零线应由工作接地线或配电室的零线电源侧的零线引出；单独敷设，不作它用。(2)保护零线PE必须彩绿/黄双色线。(3)保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接。(4)护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中，架空敷设间距不大于12米内，采用绝缘铜线，截面不小于10MM2，与电气设备相连接的保护零线为截面不小于2.5MM2的绝缘多股铜线。(5)供电电力变压器中性点的直接工作接地电阻值应不小于4欧姆，保护零线重复接地电阻值应不小于10欧姆。不得一部分设备作保护接零，另一部分作保护接地。2.配置漏电保护器(1)施工现场的配电箱和开关箱至少配置两级漏电保护器。(2)漏电保护器应选用电流作型，一般场合漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.15。潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流和额定漏动作乘积的极限值为（大于）30MA.S。103 南京工业大学本科毕业设计（论文）3.开关箱:按三级设置，即总配电箱→分配电箱→开关箱，开关箱距离机具不能超过三米，开关箱实行一机一闸一漏电保护。4.配电系统:(1)所有的电线架设都必须使用电杆、绝缘子、横担等，按规范要求架设。(2)开关电器及电气装置必须完好无损。(3)关电器及电气装置必须设施正、牢固，不得拖地放置。(4)带线导线与导线之间的接头必须绝缘包扎，带电导线必须绝缘良好；严禁搭、挂、压在脚手架或其它物体上。(5)电箱与开关箱应作名称、用途、分路标记；配电箱、开关箱应配锁并有专人负责。(6)电箱内部及其周围临近区域不得有杂物、灌木和杂草等。(7)室外用电严禁拉设使用花线，严禁使用铜线或其它金线代替保险丝使用。(8)电气装置应定期检修，检修时必须做到：停电；悬挂停电标志牌，挂接必要的接地；由相应级别的专业电工检修；检修人员应穿绝缘鞋和手套，使用电工绝缘工具；有组织和专人统一指挥。5.照明(1)根据使用场所的环境条件选择相应的照明器，如开启式、防水型、防振或耐酸碱型。(2)据需要设置红色信号照明和事故照明，其电源应设在施工现场电源总开关的前侧，并配备电源。6.安全用电组织措施(1)按本公司规定，建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。(2)建立技术交底制度，向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施、技术内容和注意事项，并履行交底签字手续，交底日期。(3)建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：扫地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并作好检测记录。(4)建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、内容、技术措施、处理结果、维修人员、验收人员等。103 南京工业大学本科毕业设计（论文）(5)建立安全检查和评估制度。项目经理部要按照《建筑安全检查评分标准》定期对现场用电安全情况进行检查评估。(6)建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机、落实到人，并辅以必要的奖惩。(7)建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，经过考核合格者持证上岗。禁止无证或随意串岗。7.电气防火组织措施(1)建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。(2)加强电气防火教育，经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。(3)定期进行电气防火检查，发现问题，及时处理。(4)强化电气防火领导体制，建立电气防火队伍。8.消防安全措施消防工作必须列入现场管理重要议事日程，加强领导，健全组织，严格制度，建立现场防火领导小组，统筹施工现场生活区等消防安全工作。定期与不定期开展防火检查，整治隐患。对消防员进行培训，熟练掌握消防的操作规程。请专职消防员对现场所有管理人员及工人进行消防常识教育，演示用灭火器的操作。仓库及施工现场配备一定数量灭火器材。周围应经常保持道路畅通，一旦发生火警，消防车能正常工作。建立值班巡逻制度，遇有火警，应及时扑救并应立即向有关方面报警。7.6安全保证体系7.6.1安全保证体系见图7-2103 南京工业大学本科毕业设计（论文）组织机构安全保证体系安全制度方案编制项目经理主管安全副经理安全管理领导小组安全工程师专职安全员作业班组安全员安全检查记录安全技术交底安全措施检查纠正措施记录工伤事故记录进场三级教育支撑系统安全技术措施分项工程安全技术措施班前安全活动安全检查图7-2安全生产保证体系图7.6.2.安全施工职责及其法律责任1.项目经理(1)对工程项目的劳动保护和安全生产负全面的领导责任。(2)主持贯彻落实国家、地方案、行业的安全生产方针、政策、法规、标准和各项规103 南京工业大学本科毕业设计（论文）章制度；主持贯彻执行上级有关安全生产文件、通知的工作。（3）主持建设工程项目的安全生产保证体系和主持制定相应的各项安全生产管理标准、制度、办法和实施细则，并主持监督其实施。（4）主持制定项目年、月安全生产计划，组织各有关部门解决实施安全生产计划的有关问题，并主持监督其实施。（5）主持研究解决项目安全施工生产方案和技术措施。（6）主持定期的安全生产检查和研究解决存在的问题。（7）主持项目安全生产领导小组的工作。（8）定期总结项目安全生产情况和生产措施。（9）主持对重大安全、伤亡事故的及时上报、调查、处理、善后、制订和落实整改措施的工作，不得有任何的隐瞒、虚报和拖延不报的情况发生。(10)项目经理是安全生产第一责任人，如因其行为失当造成安全生成事故触及法律的应负相应法律责任。2.项目技术负责人(1)对工程项目劳动保护和安全生产的技术工作总负责。(2)主持贯彻国家、地方和行业有关安全技术法规和标准，主持项目安全技术标准的编制和审定工作。(3)主持项目的安全技术和改善劳动条件的问题研究，并审定安全生产决策中的技术可靠性。(4)在组织编制和审定施工方案、技术措施的同时，主持组织编制和审定安全生产技术措施。(5)主持对项目生产工人进行安全技术教育和培训工作，主持重要项目的安全技术交底工作。(6)主持对项目安全交底技术措施实施情况的检查，组织定期检查并及时解决安全生产工作中存在的技术问题。(7)主持安全防护设备和设施的验收和使用情况的跟踪调查，发现问题及时解决。(8)参加重大安全隐患、安全和伤亡事故的调查分析，主持提出技术鉴定意见和改进措施。(9)项目技术负责人是安全生产主要责任人，如因其行为失当造成安全生成事故触及法律的应负相应法律责任。103 南京工业大学本科毕业设计（论文）3工长和专业工长(1)对所管工程项目的安全生产负直接责任。(2)认真执行上级有关安全生产的规定。(3)组织实施安全生产技术措施，施工前向班组进行有书面材料的安全技术交底并履行签字手续。(4)认真学习、贯彻执行安全技术措施和安全操作规程，不违章指挥，并对执行安全规程、措施和交底要求的情况进行经常检查，随时纠正违章作业。(5)负责组织对现场使用的机械设备等的安全防护设施的检查验收，不合格者不能使用，并经常检查其安全使用、运行情况，随时解决存在的问题。(6)负责组织落实所管辖施工队伍的安全教育、培训和持证上岗的管理工作。(7)认真组织班组开展安全活动，接受安全管理部门和人员的安全监督检查，及时和认真地组织整改。(8)发生安全、伤亡和未遂事故时，立即停止施工、保护现场和向上级报告，接受检查和配合查清事故原因及责任，提出整改措施，经上级主管部门验收合格后方准恢复施工，不得擅自撤除现场保护、强行复工。(9)工长及专业工长是安全生产一般责任人，如因其行为失当造成安全生成事故触及法律的应负相应法律责任。4.班（组）长(1)对本班组人员在施工生产中的安全和健康负责。(2)认真组织本班组人员学习安全技术操作规程、执行安全生产规章制度、正确使用安全防护设施和劳动保护用品，开展安全活动，不断提高班组成员的安全意识和自我保护能力。(3)认真落实安全技术交底要求，做好班前交底，提出安全要求和注意事项，并对使用的机具、设备、防护用品和作业环境进行认真检查，发现问题时立即解决或向上级主管部门报告。(4)不违章指挥和冒险作业，对上级的违章指挥应提出意见，并有权拒绝执行，严格制止班组成员的违章作业，认真接受安全人员的检查监督。(5)遇到有不安全的异常情况出现时，应及时检查或暂停作业进行检查并报告上级主管人员，查明情况确定无安全问题后才能继续作业。(6)严格控制班组人员带病上岗、疲劳作业和单人承担重、险与需要轮换、监护的作103 南京工业大学本科毕业设计（论文）业。(7)当遇到有施工需要，必须临时拆除某些拉、撑杆件以及需要对技术措施作某些变动时，必须报告主管人员批准并采取安全弥补措施，不得擅自决定。(8)发生安全、伤亡和未遂事故时，必须保护好事故现场，并立即报告上级领导，不准隐瞒不报或擅自处置。(9)班（组）长是安全生产一般责任人，如因其行为失当造成安全生成事故触及法律的应负相应法律责任。5.工人(1)认真学习、掌握安全作业的有关规定和技能，提高安全意识和自我保护能力。(2)严格按安全操作规程和技术措施的规定进行作业，不擅自改变，有问题时应报告班组长。(3)自己不违章作业，并劝阻他人也不进行违章作业，有权拒绝来自任何一级的违章指挥。(4)出现异常情况或发生事故时，应立即报告和通知别人采取应急措施，并注意保护好现场。(5)工人是安全生产一般责任人，如因其行为失当造成安全生成事故触及法律的应负相应法律责任。103 南京工业大学本科毕业设计（论文）第八章环境保护、水土保持保证体系及保证措施为保护我们美丽的环境，实施文明施工，塑造企业良好形象，在施工现场实行严格的文明施工管理，使其成为花园式的建筑工地，反映出公司的精神面貌。管理生产的同时，也必须下大力气做好现场的文明施工。环保体系和文明施工体系见图8-1，创建文明工地活动领导小组组织见图8-2.1、监理施工全过程的环境保护工作和不符合纠正。2、发现并配合解决施工中出现的环境问题。3、开展环保活动和环保培训。4、保证环保设施的有效运行。1、制定项目环保措施和分项工程的环保方案。2、监督各项环保技术措施的落实。3、解决施工中出现的污染环境的技术问题。1、合理安排生产，减少对环境的干扰。2、组织各项环保技术措施的实施。1、保证使用的各类机械在安全、良好的状态下运行。2、监督操作人员按操作规程作业。1、保证进场施工人员的文明和技术素质。2、组织对施工人员的环保和文明施工培训和考核。1、财务部门保证环保工作所需经费。2、行政部门负责各项后勤保障符合环保要求。1、保证按要求堆放管理材料。2、对有毒有害、危险物品严格管理和使用制度。3、负责各种材料的节约和回收、再利用。环保总工程师总工程师生产调度负责人机械管理负责人劳务管理负责人其他有关部门材料管理负责人各工序、班组、岗位人员做好职责内的具体工作项目经理图8-1环保体系和文明施工体系103 南京工业大学本科毕业设计（论文）组长：项目经理当地居委会当地派出所副组长：项目部书记监督协助监督协助专职监督员施工队负责人安质部综合办工程部生产班组图8-2创建文明工地活动领导小组组织103 南京工业大学本科毕业设计（论文）8.1环境保护及水土保护措施1.环保措施(1)在施工范围内实行封闭施工，设施工围栏.（2）在施工区的进出口处设置洗车槽（洗车槽按市建委工程文明施工标准规定执行），驶出施工区的机动车辆必须在洗车槽内冲洗干净车表附土后方能上路行驶。（3）派专人清扫场外交通道路，维持场外整洁的交通路面。（4）施工区进出大门处均设专人指挥，协调进出施工区的施工车辆及其它过往车辆的交通。（5）施工现场排水出口处设置沉砂井，施工排水及洗车废水必须排入沉砂井沉淀后方能排入施工现场外排水系统，派专人定期清理。（6）施工区内设带化粪设施的厕所（经环卫部门验收）。（7）施工内燃机遵照国家要求进行年审，废气检测合格后才可投入使用，不允许使用超标车辆投入运行中，最大限度减少废气排放。(8)工地食堂燃料使用液化石油气，以减少空气污染。(9)在不防碍施工及不影响施工质量的情况下，工地范围派专人经常撒水，减少工地的尘土。(10)工地的施工机械要加强维护保养，维持良好的运行情况，降低噪音，减少振动。(11)严格执行当地的治安管理条例，不准拉外人留宿，不准在工地进行违法活动，如打架、聚赌等。(12)工地实行综合治理责任制，落实分工责任，搞好综合治理工作。(13)进场人员按公安及有关部门规定办理手续，进行岗前培训及安全、纪律法制教育。（14）教育工地人员要遵纪守法，自觉维护项目部形象。(15)生活卫生应列入工地总体规划，落实卫生专（兼）职管理人员和保洁人员落实责任制。(16)施工现场设有茶水亭和茶水桶，做到有盖加配杯子，有消毒设备。(17)施工区内应设有男女厕所，，落实专人管理，保持清洁无害。(18)工地有男女更衣室，有防盗措施，保持室内清洁。(19)工地设简易浴室，保证供水，保持清洁。103 南京工业大学本科毕业设计（论文）(20)现场落实消灭蚊蝇孳生承包措施。(21)生活垃圾必须随时处理或集中加以遮挡，妥善处理，保持场容整洁。(22)要切实搞好饮食卫生，以保障现场施工人员的健康。2.环境和管线保护措施做好施工现场的环境保护与管线保护，是本工程建设所必须的要求与目标。做好施工期间对场地周围环境的保护及地面、地下管线的保护工作，已成为我公司工程施工管理的重点，并制定了出了以下有关环境保护和管线保护施工规程。（1）场地与管线保护施工工地应严格遵守环境与管线保护的有关规定，并教育职工自觉遵守城市环保、管线保护管理条例，做文明职工，共同为创建卫生城市作贡献。施工期间应以最大限度降低对周围环境的干扰为原则，做好施工过程中对地下文物的保护工作。必须落实门前三包环境保洁责任制，不得在工地门前围栏外侧公用场地堆放材料、余泥、垃圾等。临时占地，必须严格执行有关部门申报的规定。在经批准占用的区域，必须严格按照批准占用的范围、占用期限及使用性质堆放所申报的建筑材料或机具设备。施工过程中应确保城市公共设施的安全，作好地下管线的保护工作，进行开挖前必须探明地下管线的位置并作好保护措施。施工机械以电动类型为主，减少柴油机废气排出，并采用无铅汽油。施工机械排放的废气要符合有关标准，机械要经常检修，避免废气、废油污染环境。生活有火以煤气为主，不允许烧木柴取火。职工宿舍区厕所应设化粪池，对生活污水或废水应集中处理，经检验符合环保标准后才能有组织地排放至地下排水管网。工地周边人行道（或道路）必须保持清洁，必要时应派人每天打扫。施工中的运料车用帆布、盖套及类似物品遮盖。对施工中的水泥等易于引起尘害的细料堆，要集中堆放，并应予遮盖或适当洒水，做好施工中的管理工作，不要将粉尘带到公共场所和空间。必要时进行洒水，以使施工作业产生的灰尘公害减至最低程度。在全部工程完成之后，对施工范围内进行全面的清理，清除施工过程中的建筑垃圾。在施工全过程中，坚决贯彻执行中山市政府有关城市管理及环境保护、文明施工的有关规定，并接受有关部门的监督检查和群众的投诉。（2）噪音控制103 南京工业大学本科毕业设计（论文）挖掘机等产生噪声、振动的机械，其作业时间在七时至十二时，十四时至二十二时进行，并采取有效控制措施减轻噪声扰民。所有进场施工的机械在进场前，进行检修，检修合格后方可进场，严禁机械带病工作。能配置消音器的机械全部安装消音器。教育施工人员不准喧哗吵闹，违者严厉处罚。浇注混凝土尽量安排在夜间十点以前，以免影响居民休息。砼振捣器采用插入式振捣器和平板式振捣器，不采用附着式振动器。自开工之日开始，我公司将设立投诉部门，并将投诉电话写在场地围蔽墙外显眼的地方。以便市民监督投诉。对于市民的投诉，我司将尽快进行处理。（3）余泥排放将施工过程开挖出的淤泥、腐植土等余泥，采用散装物料运输车及时外运至城郊指定余泥排放点。运泥车辆出场前的清洗干净，同时执行相关文件精神。保持现场场容整洁，维持施工便道的畅通，并随时对各种施工材料回收及整理。工程竣工后，在规定期限内清理、平整场地并修复因施工造成损坏的设施，打扫干净施工现场路面的卫生。（4）管线等保护措施：施工时对施工范围内的管线进行普查，派专人进行探测，了解管线的走向位置和埋设深度，测绘管线走向图，实地打点放样。和管线所属单位进行协商，将妨碍施工的管线尽量临迁，不能临迁的要采取有效的措施予以保护。在施工范围内但不影响施工的管线要设置明显的标志，以免施工机械在无意之间对其造成破坏。要成立有力的管线保护小组，指定高度负责任的人员在施工期间进行管理值班。加强思想教育，对全体人员（包括民工）讲清楚保护管线的重要性，明确要求。8.2文明施工、文物保护保证体系及保证措施1．安全帽必须为安监站认可产品。安全帽颜色区别为：管理人员：红色；特殊工种：蓝色；工人：黄色。103 南京工业大学本科毕业设计（论文）2．施工现场应保持清洁，道路平整通畅，排水设施齐全有效。3．现场材料按施工平面布置图指定地点堆放，并堆码整齐，严禁乱堆乱放。4、实行场地卫生分片包干制度，明确确定施工现场和生活区各区域的卫生负责人。5．现场应做到工完料清，各建筑垃圾应及时清理、清扫干净。必要时适量洒水，减少扬尘。6．废弃的水泥纸袋要及时回收，不得乱扔、乱放。7．挖出的砂、石、杂土等废物，要按指定地点倒放，不得随意乱倒、乱放。8、砼、砂浆搅拌机要及时清理，应设沉淀池，废水沉淀后才能排出。9．杜绝野蛮施工。10、施工建筑垃圾和生活垃圾均设置垃圾池（箱）集中堆放，及时清理，做到不乱丢乱倒，保护好周围环境。11．工地布置的宣传安全生产标语，悬挂的相应安全警示标志以及工地所设的安全设施，不得随意挪动、拆除、破坏。12．施工方案确定前，会同设计，施工单位和市政防洪、公用、邮电，电力等有关部门（单位），对可能造成周围建设物，防讯设施，地下管线损坏或堵塞的建设工程进行现场察看，并制定相应措施，保证施工安全进行。13．设置统一的集体食堂，食堂位置要尽可能远离厕所、污水沟、垃圾等，要有合格的可供食用的清洁水源和畅通的排水设施、食堂管理要符合卫生标准，炊事员和茶水工上岗应持有有效的健康证明，工地设茶水亭和茶水桶。做到有盖、加锁和有标志，夏季施工要防暑降温措施。14．施工现场建筑工人宿舍使用半永久性房屋并具备良好的防潮、通风、采光性能，床铺占有面积不小于2m2，并执行适当的分隔，男女宿舍和沐浴室要满足施工高峰期的需要，建筑工人宿舍制定有关管理制度，落实治要、防火、卫生管理责任制。15．施工现场设置职工厕所，厕所设置简易化粪池或集粪坑，并加盖定期喷药，厕所内必须有水源可供冲洗，落实每日有专人负责清洁，工地设立生活垃圾桶，并每日清运。16．工程竣工后，应在一个月内拆除工程围栏，安全防护设施和其他临时设施，并将工地及四周环境清理整洁，做到工完料净、场地清。17．工人及施工管理人员一律配戴工作卡，严禁无关人员进入施工现场，确保工地安全生产、文明施工。18．做好工地现场的治安措施，确保施工设施和建筑材料的安全。教育工人遵守国家103 南京工业大学本科毕业设计（论文）和地方的治安条例和规定，确保施工人员不扰乱社会治安。8.3安全机构和专职人员工作其主要的职责是；1.贯彻执行本条例及有关安全技术劳动保护法规。2.做好安全生产的宣传教育的管理工作，总结交流推广先进经验。3.经常深入基层，指导下级安全技术人员的工作，掌握安全生产情况，调查研究生产中的不安全问题，提出改进意见的措施。4.组织安全活动的定期安全检查。5.参加审查施工组织设计（施工方案）和编制安全技术措施计划，并对贯彻执行情况进行督促检查。6.与有关部门共同做好新工人，特殊工种工人的安全技术训练，考核，发证工作。7.进行工伤事故统计，分析的报告，参加工伤事故的调查和处理。8.制止违章指挥和违章作业，遇有严重险情，有权暂停生产，并报告领导处理。8.4工地安全文明检查制度为保证工地安全生产，文明施工，特制定以下检查制度。1.工地的安全，文明检查工作由专人负责。2.工地每天均不定时检查，发现问题马上责令整改，（可不作评分记录）3.每个月以及每个施工价段开始前做一次全面大检查，并进行检查评比，发现问题做到定时，定人，定措施整改，并及时复检。8.5建设工程安全生产奖罚办法本工程安全生产奖罚办法；对没有完成生产任务的有关责任人员，轻者可停发当月岗位工资的30%，重者立即停发两个月的岗位工资以及在年终停发本年度奖金的70%。发生特严重安全事故时，如出现人员重伤，死亡，将追究有关责任人的法律责任，对不尽责者103 南京工业大学本科毕业设计（论文）记大过，降职，甚至下岗，并由有关部门追究相应的经济责任或法律责任。安全生产如能够优良地通过监站的验收，将每个有关人员给予优厚的精神奖励和一定的物质奖励，物质奖励为人民币500~2000元不等，视各人对安全生产所负的责任大小而定。8.6工伤事故处理报告制度发生伤亡事故，要按规定逐级报告。领导干部亲自组织调查处理，并吸收工人参加。要做到“三不放过”；事故原因分析不清不放过；违反纪律，工作不负责任造成事故的，要严肃处理。8.7单位工程施工现埸消防工作管理体制火灾每年给我国的国家财产和人民生命财产带来了巨大损失，火灾的事例枚不胜举，在我市也时有发生，真可畏水火无情。因此消防工作我们必须当作头等大事来抓，从实际工作做起，实行分层落实，各负其责；只有将消防工作切实搞好，才能使火灾防患于未燃。我公司根据工地的实际情况，特制订施工现埸消防工作管理制度。工地消防工作管理机构见表8-1.表8-1工地消防工作管理机构职别管理范围备注组长单位工程施工现埸消防工作总负责副组长单位工程施工现埸消防工作管理制度第一执行管理者组员施工现埸消防工作具体执行，检查监督者1.工地消防工作管理职责消防工作管理小组其职司是检查，督促施工现埸消防工作的落实主达标情况，使消防工作能在现埸得到切底落实有效。对不合格的消防工作项目有权责令班（组）长整改；对消防工作漏项；责令相应的班（组）长补做。2.消防工作管理制度103 南京工业大学本科毕业设计（论文）（1）消防管理小组必须定期召开班（组）长消防会议；向到会人员讲述消防工作的重要性，学习消防安全的知识，培养消防工作队伍中的骨干。传达消防安全有关规定和上级颁发的消防工作文件。（2）消防工作必须每月进行一次检查总结汇报会，参加人员是消防工作兼职或专职人员和施工队各班（组）长，做好检查汇报会议记录。（3）建立消防工作考评计分制度，制订检查考评计分表，将每月的考评分记录好，存入施工现埸消防工作档案，并将评分表整理后上报公司，且不得缺月。（4）建立消防工作奖惩制度，对合格的班（组）给予鼓励和奖励。对不合格的班（组）进行批评和处罚。（5）制订消防安全现埸纪律，消防现埸纪律应人人遵守。违反者追究其一切所引起的事故责任。3.建筑工地防火要求（1）在编制施工组织设计时，施工现埸的平面布置图，施工方法和施工技术中应根据消防安全要求结合考虑。如施工现埸的平面布置，暂设工程的搭建位置，用火用电和易燃，易爆物品的安全管理，各项防火安全规章制度的建立，消防设施和消防组织是否齐全等。（2）在施工现埸明确划分；用火作业区，易燃，可燃材料堆放埸，仓库区；易燃废品集中站和生活区等。注意将火灾危险大的区域设置在其它区域的下风向。各区域的防火间距为：①用火作业区距修建的建筑物和其它区域不小于25m，距生活区不小于15m。②易燃，可燃材料堆放和仓库区距离修建的建筑和其它区域不小于20m。③易燃废品集中站距离修建的建筑物和其它区域不小于30m。（3）施工现埸的道路，夜间应有照明设备；消防车道必须保证在应何情况下都能通行无阻，临时工棚；仓库设立消防灭火器，并布置在明显和便于取用。（4）临时工棚宿舍搭设高度≥3m，走火通道1.2m每个门向外开，电气照明使用40W日光灯，阻燃PVC管内穿RBVV2.5mm2导线。4.消防安全的10项标准(1)有领导的逐级防火责任制，做到层层有人抓。(2)有生产岗位防火责任制，做到层层有人管。(3)有专职或兼职防火安全干部，做好经常性的消防安全工作。(4)有与生产班组结合的义务消防队，有夜间值勤备防的义务消防人，配置必要的消103 南京工业大学本科毕业设计（论文）防器材和设备（设施），做到既能防火又能有效地扑灭初起火灾。规模大，火灾危险性大，离公安消防队较远的企业，应有专职消防队，做到自防自救。(5)有健全的各项安全制度，包括门卫，巡逻，逐级防火检查，用火用电，易燃易爆物品安全管理，消防器材维护保养，以及火警，火灾事故报告，调查，处理等制度。(6)对火灾隐患，做到及时发现，登记立案抓紧整改，一时解决不了的，采取应急措施，确保安全。(7)明确消防，消防重要部位，做到定人定点，定措施，并根据需要用自动报警，灾火等新技术。(8)对新工人和广大职工群众普及消防知识，对重点工种进行专门的消防训练和考核，做到人人懂得使用消防器材。(9)有消防挡案和灾火作战计划，做到切合实际，能够收到预期和效果。(10)对消防工作定期总结评比，奖惩严明。8.8卫生责任制度为了维护工地正常生产，保证工人的身体健康，特定本制度1.工地的卫生工作由专人负责。工地禁止随地大小便。2.食堂生熟食分开，熟食设沙门窗，沙窗围敝。保证供应卫生饮水，设置茶水桶并加盖和上锁。3.保持食堂，卫生间，浴室排水敝通。生活垃圾必须放在收集桶内，并及时清理。卫生间必须有专人清洁。4.工地食堂，卫生间，宿舍每天不定时检查一次，发现不符合卫生要求的责令责任人立即整改；执意不整改的作出罚款处理，罚金额为50-100元，视情节轻重。8.9保卫制度及宿舍管理制度1.保卫制度(1）加强责任心，保护工地内一切财物不受损失和侵害处。(2）严格检查出埸物品必须持有关批条方可放行。(3）严禁闲杂人员进入施工现埸。外访人员必须登记，批准后方可进入现埸,并收存103 南京工业大学本科毕业设计（论文）有关证件，离开后收还外访人员。(4）加强工地四周的巡查，当班时间不准睡觉及干私活。对工地上滋生的吵架，斗殴应及时出面制止。并具有正义感，敢与不良行为作斗争。(5）保持大门四周的清洁。重要物资应重点保护(6）保卫人员必须做到掌握现埸的机具及材料的配备情况，并负责一切材料，设备的安全。2.宿舍管理制度（1）严格遵守作息时间，不准在休息时间喧哗，收放录音机，以免影响他人.（2）服从管理，不准私拉乱接电器，一经查出，物品没收，并处罚。（3）员工床位统一安排，不准滥用公共财物做损人利已之事。（4）不许在宿舍内煮烧食物，做好防风，防火，防盗窃工作。不许擅自留宿外来人员（包括家属）。（5）讲究卫生，每天清扫宿舍，每周大扫除一次，以保证宿舍内外的整洁，不得躺在床上吸烟。（6）严禁在宿舍内从事一切违法乱纪活动，一经查实当即辞退，若情节严重，送交司法机关处理。（7）爱护宿舍内公共设施，对有意破坏者严惩。103 南京工业大学本科毕业设计（论文）第九章项目风险预测及事故应急预案9.1指导思想本工程项目在施工中，危险性较大，一旦管理不善或操作控，易发生坍塌，高处坠落，物体打击、触电、机械伤害、火灾、中毒等安全事故。为了保证施工人员的生命安全、身体健康、国家财产，减少发生生产事故和防止事故扩大，最大程度减少损失，根据《建设工程安全生管理条例》第六章，国家建设部、省建设厅、市建设局、公司的有关法律、法规、文件的规定，特编制此预案.9.2应急救援预案领导机构、指挥机构、职责及分工9.2.1 项目部成立应急救援预案领导小组组长（指挥）成员应急救援办公室主任说明：一旦发生事故，领导小组立即改变为应急救援指挥部，指挥部设在项目部办公室。9.2.2 生产安全事故应急救援联络图（见图2）9.2.3 职责1.领导小组：负责工程项目生产安全事故应急救援预案的制定、修订、组织应急救援队伍，组织实施和演练，检查督促做好安全事故的预防措施、应急救援的各项准备工作和应急救援物质及器材的存放、保管、有效使用工作。103 南京工业大学本科毕业设计（论文）2.指挥部发生生产安全事故时，指挥部发布和解除应急救援命令信号，组织指挥救援队伍实施救援行动，向上级汇报和向附属单位通报事故情况，必要时向有关单位发出救援请求，配合或组织事故调查，总结应急救援经验教训。3.指挥部人员分工总指挥：组织指挥全项目生产安全事故应急救援。副指挥：协助总指挥负责应急求援的具体工作，做好事故报警、及时向上级汇报事故发生时间、类型、范围、伤亡及救援等情况及事故处理工作。总指挥不在时，代理总指挥，指挥应急救援工作。成员：负责瓦工组、木工组、普工组，任务是抢险、灭火、救人等工作。负责、钢筋组、少数工种，任务是抢险救援物资的供应和运输工作、受伤人员抢救和护送转院工作。负责保管员、更夫，任务是现场警戒，保卫通讯联络和道路管制和人员疏散工作。4.危险目标的确定及潜在危险的评估①桩基工程、土方工程、桥梁主体工程、道路工程施工的危险性、坍塌、物体打击、高处坠落、机械伤害、触电、中毒等。②施工现场临时用电工程危险性：电击伤、触电、电火灾③施工机具、起重机械、危险性：机械伤害、物体打击、高处坠落、④现场道路及材料运输危险性：交通安全事故、碰撞、挤压等⑤现场办公室、门卫室、休息室、宿舍、食堂危险性：触电、火灾、中毒、传染病5.可能导致发生事故的原因①不严格遵守国家、省、市、公司有关安全生产的法律、法规等有关规定，未成立安全生产管理机构，未配备专职安全管理人员。②未制定各种安全生产管理制度、各类人员安全生产岗位责任制，施工现场安全管理不到位。③未对施工人员进行安全培训、教育、考核。103 南京工业大学本科毕业设计（论文）④安全防护设施费用投入不够，施工现场安全防护设施、劳动保护、防护用品不符合要求。⑤施工人员违章指挥、违章作业、违反劳动纪律。6.生产安全事故预防措施（预防）①按照《建筑法》、《安全生产法》、《建设工程安全生产管理条例》等国家、省、市、公司有关安全生产的法律、法规、条例、标准、规范的规定、要求，成立安全生产管理机构，配备齐专职安全生产管理人员，制定安全生产管理规章制度、各类人员的安全生产责任制度及各工程的操作规程，并严格遵守和执行。②对施工各类人员进行操作规程培训和安全培训教育及考核，不断提高其安全生产知识考试（考核），合格后方可持证上岗工作。③建设单位在概算中确定的建设工程作业环境及安全施工费用，要足额按期付给施工单位，施工单位对列入建设工程概算的安全作业环境及安全施工所需费用，应当用于施工安全防护用具及设施的采购和更新，安全施工措施的落实，安全生产条件的改善，不得挪作他用。向作业人员提供具有生产制造许可证、产品合格证的安全防护用具和安全防护服装。④对施工作业人员作业前进行安全生产技术方面交底，告知其作业岗位的危险性、安全操作规程和违章操作的危险，双方签字认可。⑤教育作业人员应当遵守安全施工的强制性标准、规章制度和操作规程，正确使用安全防护用具、机械设备等，并有权拒绝违章指挥和强令冒险作业。⑥对达到一定规模的危险性较大的分部分项工程编制专项安全施工方案，经技术负责人、总监理签字后实施。⑦加强安全生产管理，对在建工程项目的施工安全和安全防护设施进行日常和定期及专项安全检查，对检查出的安全隐患及时整改、消除，并做好检查、整改记录，制止违章指挥、违章作业、违反劳动纪律的现象发生。7.防护措施①防止坍塌事故措施基坑按基坑安全施工方案做好支护防护，现场设专人监护，模板工程按模板安装方案要求进行施工，拆模要申请技术负责人审批后方可施工。②防止高处坠落物体打击措施高处作业时必须做好洞口及临边的安全防护设施，进入施工现场必须正确佩戴好安全帽，严禁从高处往下扔任何东西，交叉作业要有防护措施。③防止机械伤害措施103 南京工业大学本科毕业设计（论文）使用的机械设备、施工机具应当具有生产（制造）许可证、产品合格证，进入施工现场进行查验，安装后必须经过验收合格后方可使用、机械设备、施工机具及配件必须由专人管理，定期进行检查、维修和保养，不使用报废及国家禁止使用的设备。起重机械安装拆除必须由有安拆资质的队伍进行操作并在安装拆除前告知市建设局管理部门，在验收前应当经有相应资质的检验检测机构检测合格，机械设备操作人员按要求经有关部门培训，考核合格后持操作证上岗作业，并严格遵守操作规程，按起重吊装方案进行作业，必须严格遵守十不吊的规定。④防电伤害措施施工现场临时用电采用TN-S系统，执行三级配电、二级保护的用电原则，电源线、电闸箱、电器及外电防护防雷击、防火等按经过审批的临时用电施工组织设计（方案）中的要求进行采购、制作、架设、安装、操作，严格执行JGJ46-2005部颁标准。⑤防火灾措施制定防火制度，教育施工人员遵守，成立防火组织、灭火队伍，配齐各种防火器具，严加预防。⑥防中毒、防传染病措施现场严禁使用有毒物品，制定卫生制度，建立卫生医疗室，配备常用急救药品及用品，并设专人负责，加强办公室、休息室、食堂环境卫生管理，定期消毒，对施工人员定期进行体检，发现有传染病的马上隔离，并报告有关部门。8.应急救援器具配备（准备）（1）铁锹5把 （2）铁镐2把        （3）消防水桶1个    （4）消防水箱1个、消防水泵1个（5）沙箱1个        （6）灭火器4个（7）担架1付          （8）卫生医疗箱一个、急救药品若干9.训练和学习培养一支有组织、有纪律，具有较强战斗力的抢险救援队伍是抢险成败的关键，必须重视对应急救援队伍训练和实战演习。103 南京工业大学本科毕业设计（论文）救援队伍所有指战员必须熟知建设工程安全生产的管理，安全事故预防及安全事故对人的危害和个人防护知识。要掌握抢险器具个人防护用具的分类、性能、规格型号及使用方法和安全注意事项。应急救援小组要组织练兵活动，针对危险目标设置模拟事故现场，进行有针对性的演习，每半年要组织演习，培养联合抢救作战能力，提高指挥小组的指挥能力，训练成一支合格的应急救援队伍。10.发生生产安全事故时处理（响应）当发生坍塌、物体打击、高处坠落事故时首先积极抢救伤员，拨打120急救中心电话，将伤员及时送医院救治并保护好事故现场。当发生触电事故时，应马上断电，将触电人员放在通风好的地面上，对其做人工呼吸，并等待医生来救援或及时送往医院抢救。当发生火灾、坍塌事故时启动应急救援程序，首先抢救伤员，防止事故扩大，报警及报告有关部门，努力减少事故带来的损失。事故一旦严重，单靠项目部的救援力量无法控制局势，或根据事故发展，可能危及周围居民生命安危，造成社会灾害时，应急救援指挥部有必要请求社会力量给予帮助。103 南京工业大学本科毕业设计（论文）第十章设备、人员进场计划、临时设施安排10.1材料编制详细准确的材料供应计划，所有材料均采用成品或半成品料；提前进行采购储备，保证不影响现场施工进度的要求。施工期间，材料计划要有预见性、提前度，做到随进随用，原则上现场不存放材料；每一工序的施工严格做到“工完料净场地清”。本项目材料供应，严格执行市场准入政策，对大宗材料采购，先对施工区域周围的钢材厂、混凝土厂等，进行产品质量、生产能力、企业信誉的调查，然后确定最佳的3～5家作为候选供应商，最后采用招、投标方式选择最终供应商。10.2机械设备机械设备需符合现场施工要求外，另组织备用设备，以保证设备出现故障时，应急使用，以保证不影响现场施工进度。10.3人员项目部将加大人员配备，保证现场施工管理的需要。我公司计划抽调精干施工人员组建现场项目部，配备各类专业技术管理人员，并根据工程进度及工程量及时调配。保证现场劳务施工人员数量，按照各工序配备施工人员，达到合理配置，并按期完成工程施工任务。10.4现场临设安排项目分部设在施工现场旁的红色彩钢房，用于办公及居住使用，各种配套设施满足招标文件、业主和监理工程师要求。如：(1)在项目部建筑内、外明显位置悬挂企业标志。(2)办公室采用电脑化办公，各办公室挂有统一规格的规章制度和岗位职责。(3)项目经理部实施“三区分离”。即生产区、生活区、办公区分开。103 南京工业大学本科毕业设计（论文）10.5施工用水用电施工用水由附近河水接入现场保证施工用水，生活用水采用自来水；施工用电由牛塘镇配边电源或自备发电机来保证施工用电。103 南京工业大学本科毕业设计（论文）第十一章施工管理目标及施工管理措施11.1明确管理目标管理承诺项目经理是项目的第一管理者和责任者，将通过如下活动对项目管理体系的建立、改进做出承诺，并提供依据。1向项目部全体员工进行合同交底，传达业主对该项目的进度、质量、安全、环境保护等各方面的要求，制定项目管理方案，在国家法律、法规要求和行业管理的规范、规程要求下科学管理、精心施工、交付满足要求的优质工程，创出优质工程和提供优质服务，最大限度地满足业主要求。2制定符合本合同段施工的管理方针和管理目标，并使项目部全体员工认同和理解管理方针，并通过自身努力实现管理目标。3为了确保管理体系的有效动作和持续改进，项目经理部将确保并获得必要的资源：人力、技术、机械、设备、物资、信息、资金等。管理方针以业主的各项要求为关注焦点，以适宜的工程建设和环境保护相关的法律法规为基准，有效运行项目管理体系，使用适宜的过程方法和措施，不断持续改进，提高员工实际管理能力的工作技能，提高项目管理的有效性和效率，最终达到业主满意。管理目标1工期目标：2012年7月开工，2013年9月底竣工。2质量目标：确保合格，争创优良工程。3安全目标：无重伤、死亡事故，无重大机械事故，杜绝责任事故。4环保目标：减少污水排放量；降低噪声和扬尘；减少废弃物和降低资源消耗；土(石)渣、垃圾和施工废弃物定点弃置；控制原材料、能源对环境的影响；实现外界向业主的零投诉。103 南京工业大学本科毕业设计（论文）11.2施工管理措施11.2.1施工成本管理措施1组织管理：实行项目经理责任制，落实施工成本管理的组织机构和人员，明确各级施工成本管理人员的任务和职能分工、权利和责任。编制施工成本工作计划和详细的工作流程。2技术措施：运用技术措施解决施工成本管理过程中的技术问题，选用不同的技术方案，进行技术经济分析，纠正成本管理目标偏差。3经济措施：编制成本控制奖罚措施，确定分解施工成本管理目标，对施工成本管理目标进行风险分析，并制定防范性对策，通过偏差原因的分析和未完工程施工成本预测，发现潜在问题及时采取预防措施。4合同措施：成本管理的依据是合同，严格按合同条款进行工作。同时认真分析不同合同之间的相互联系和影响，对每一个合同事件作具体及总体分析研究，并认真履行。11.2.2工程进度控制管理措施1运用动态网络计划进行进度管理,施工过程中严格分析和考虑工作之间的逻辑关系，随时调整关键路线。掌握非关键线路的自由时差，有效进行工程进度的控制。2运用经济措施进行进度控制,编制与进度计划相适用的资源需求计划，包括资金需求计划和其它资源；人力、物力资源需求计划，准确反映工程实施的各时段所需要的资源及资源需求计划。保证资金供应及满足工程进度需要。充分考虑加快工程进度所需的资金(包括实施措施费及激励措施费用)。3运用技术措施控制进度，施工方案对工程进度有直接影响，在工程实施前，多方案论证比较，选用有利的施工技术方案进行施工，在工程进度受阻时，调整施工技术、施工方法保证施工进度。11.3质量控制的管理措施质量控制根据JTJ041-2011公路桥涵施工技术规范进行，具体内容详见《工程质量103 南京工业大学本科毕业设计（论文）保证措施》11.4施工安全控制的管理措施实行安全生产责任制，做好安全技术交底，安全检查与安全教育具体的管理措施，详见《安全生产保证措施》。11.5交通组织协调为方便行人出行，过往车辆顺利通行，施工过程中，修建临时便道，并在路口安排交通协助人员，切实做好交通组织工作，既要保证施工安全要求，又要为沿线居民出行及社会车辆通行创造条件，落实各项施工期间组织措施，为工程施工创造一个通畅的施工环境。103 南京工业大学本科毕业设计（论文）第十二章关键工序质量保证措施12.1测量工作的质量控制措施1对所有施工用的测量仪器，要按检校周期要求定期到指定单位进行检校。施工过程中，如发现仪器误差过大，应立即送去修理，并重新检校，满足精度要求后，方可使用，对已做出的测量结果进行复测。2对设计单位交付的测量资料进行检查、核对，如发现问题及时补测加固，重测或重新测校，并通知设计单位及现场监理工程师。3施工基线、水准线、测量控制点，应定期半月校核一次。工序开工前，应校核所有的测量点。4该工程的平面位置及桥面纵坡、横坡，在计算复核后将数据表格化，以利施工管理。12.2建立工地实验室加强工程试验工作。施工现场设置满足的工程试验室，严格按照工程设计要求和试验规范标准编制试验大纲，并报有关单位审批，施工过程中的试验工作将严格按照批准的试验大纲实施。严格检验各种工程材料，严格按施工配合比配料，确保各混凝土及试件合格率达到100%。1工地实验室要具备基本土工实验、筛分实验、水泥含量检测、石灰含量检测、压实度检测等工地现场基本的现场跟踪检测能力。2工地实验室主要负责现场施工实验检测和材料的跟踪检测等工作。12.3模板质量保证措施1模板要经过结构设计，保证有足够的强度和刚度，并要装拆方便。为满足质量要求，所有结构使用定型钢模。2加工钢模板要严格按技术规范施工，选定有能力的厂家进行精加工，实行三级验收103 南京工业大学本科毕业设计（论文）程序。3钢模板成套调拨，安装时要涂脱模剂，加贴防漏胶条，并注意控制高差、平整度、轴线位置、尺寸、垂直度等技术要求，流水作业，逐一检查，防止漏浆、错装等失误。4模板以下工序操作时，应派专人不断检查，发现问题及时解决。5拆卸模板时，应按规定顺序拆除，小心轻放，决不允许猛烈敲打和拧扭，并将配件收集堆放。12.4．钢筋质量保证措施1钢筋、钢铰线采购：生产厂家必须经过ISO9001质量体系认证，产品出厂要有质量保证书，没有出厂质量保证书的钢筋、钢铰线，不能采购，对使用的钢筋、钢铰线要严格按规定取样试验合格后方能使用。2钢筋挤压连接或焊接：操作人员必须持证上岗，挤压接头和焊接接头要经过试验合格后，才允许正式作业，在一批接对中，进行随机抽样检查，并以此作为加强对钢筋连接作业质量的监督考核。3钢筋、钢铰线配料卡必须经过项目总工程师审核后，才准开料，开料成型的钢筋、钢铰线，应按图纸编号顺序挂牌，堆放整齐，钢筋、钢铰线的堆放场地要采取防锈措施。专人负责钢筋垫块(保护层)的制作，要确保规格准确，数量充足，并达到足够的设计强度，垫块的安放要疏密均匀，可靠地起到保护作用。4钢筋骨架要预先做胎具，确保钢筋成型尺寸。钢筋绑扎完毕，要经过监理工程师验收合格后，方可浇注混凝土，在混凝土浇筑过程中，必须派钢筋工值班，以便处理在施工过程中发生的钢筋及预埋移位等问题。12.5混凝土的内在质量和外观质量保证措施1.原材料进场除作常规试验外，还必须做碱骨料反应试验，水质化验，以此选定原材料。2.根据混凝土的强度要求准确计算出混凝土的配合比，并申报监理工程师审批，监理工程师同意后方可使用，使用过程中，要严格按配合比执行。103 南京工业大学本科毕业设计（论文）3.混凝土拌合设备配备自动上料计量配料系统，运输设备采用混凝土输送泵，混凝土拌合时派专人(试验人员)到搅拌站监督检查配合比执行情况以及原材料、坍落度、试件取样、称量衡器检查校准以及拌合时间是否相符。4.混凝土运抵现场后，必须经过坍落度试验，符合要求后才能浇筑，若坍落度损失过大，试验人员可根据实际情况征得监理工程师同意后加入适量水泥浆，确保混凝土的水灰比不变，并要搅拌均匀后方可浇注。5.浇注混凝土前，全部模板和钢筋应清洗干净，不得有杂物，模板若有缝隙应填塞密，并经监理工程师检查批准后方能开始浇注，混凝土的浇注方法，必须经过监理工程师的批准。6.混凝土浇注施工时，要严格控制分层厚度，最大不超过40CM，一般在30～40CM左右，同时要严格控制混凝土自身下落高度，最高不能超过2M，超过2M要使用串筒或流槽，以免混凝土产生离析。7.混凝土浇注作业应连续进行，如因故发生中断，其中断时间应小于前次混凝土的初凝时间或能重塑时间，超过中断时间，应采取相应措施处理，并立即向监理工程师报告。8.混凝土振捣时，采用高频振动器，振动器的插入或拨出的速度要慢，振捣点均匀，在振动器不能达到的地方应辅以插铲式振捣，以免发生漏振现象。9.施工缝的处理，应按规定或监理工程师的要求进行，在混凝土表面浇注新混凝土前，必须将表面凿毛清洗干净，用水湿润后，先浇一层水泥砂浆以确保新旧混凝土之间能结合良好。10.混凝土终凝以后要采取适当措施养护，并在浇注部位注明养护起止日期，以免遗漏。11.在监理工程师监督下按照交通部JTJO5383《公路工程水泥混凝土试验规程》规定制作试件测试强度。12混凝土外观质量控制措施①选用普通硅酸盐水泥，不使用矿渣或粉煤灰水泥。②选用天然洁净的砂子和石子，必要时石子在现场冲洗。③选用高频振动器，减少混凝土表面气泡。④制定合适的混凝土施工工艺。⑤模板选用大块钢模，模板制作要精加工。⑥加强操作人员的外观质量教育和技能培训。103 南京工业大学本科毕业设计（论文）12.6桩基施工质量保证措施1.人工挖孔桩护壁必须有足够的强度和刚度，保证施工时不会产生变形。2.认真熟悉设计提供的地理资料，结合实际情况确定每节护筒的开挖深度。3.遇到孔身倾斜，应分析原因，及时处理后方可继续造孔。4.钢筋笼应符合图纸设计尺寸，笼体应完整牢固，并采用垫块保证钢筋笼有适当的保护层。5.保证灌注首批混凝土后导管埋入深度不小于2.0m。12.7基础、墩柱质量保证措施1.基础施工时，桩头要严格按设计要求和规范要求处理，且严禁桩头积水或有松散混凝土块。2.基础施工时要根据地下水位高低情况采取相应的降水措施。3.混凝土施工后，应有足够养生期，拆模时必须达到规定的强度防止拆期过早引起混凝土开裂。4.模板安装前，应进行试拼，并编好号，以保证模板间接缝的严密，安装时按编号顺序进行。5.模板要严格除锈，以免锈斑粘在混凝土表面，影响混凝土外观质量。6.加强混凝土外观质量的控制，用高频振动棒振捣。7.所有混凝土外露面均不得进行装修。103 南京工业大学本科毕业设计（论文）第十三章冬季、雨季、台风施工质量保证措施冬季、雨季施工的工作安排本工程施工时冬季、雨季都将不可避免，合理化安排冬季和雨季的施工将对本工程的工期具有至关重要的作用。13.1雨季施工（1）施工前的准备1与当地气象部门密切联系，随时掌握天气情况，合理安排生产。如遇雨天，提前采取防雨和雨天施工措施，以确保工程施工的正常进行，必要时，调整工程施工计划，以确保工程总进度计划的实现。2修好施工便道并保证晴雨畅通；尽量使用自有机械，以便能快速调配，充分利用雨季中的晴天来安排生产。3做好现场仓库的防雨、防潮工作，仓内物品的堆放，必须垫离地面30cm，仓外必须事先挖好排水沟，并注意排水沟的畅通。4修建临时排水设施，观察围堰稳定情况及水位高度，设置维护好排水系统，密切注意现场周边群众的生命财产安全。5雨天施工，必须派专人负责疏通、排除现场积水，低于附近地面的施工地段，应在施工范围外设排水设施及时排出积水。必要时，启用现场常规备用水泵抽排积水，以免影响雨后的工作。（2）路基工程1.雨季施工前，承包人应根据现场具体情况确定可进行雨季施工地段，并编制实施性的雨季施工组织计划，提交监理工程师审查批准。2.雨季施工应保持现场排水设施的畅通。3.低洼地段、高填深挖地段和地质不良地段的土质路基应避开雨季施工。103 南京工业大学本科毕业设计（论文）4.雨季填筑路堤时，应随挖、随运、随压。每层填土面应筑成2～3％的横坡，并在雨前和收工前将铺填的松土碾压密实。5.雨季开挖土路堑时，宜分层开挖，每层底面有大于1％的纵坡；挖方边坡宜沿边坡预留300mm厚，待雨季后再整修到设计边坡线；开挖路堑宜于距路基顶面300mm时停止开挖，待雨季后再挖到设计标高。（3）桥梁工程1.进场后抢在枯水季节完成桥梁下部构造的施工；及时与当地气象部门取得联系，以取得气候变化的信息，及时调整生产计划，合理安排生产；2.做好水泥、钢材等材料的防雨工作；浇筑完的砼表面，在养生期内用塑料布罩住，防止雨水冲刷；预埋在混凝土中、裸露在空气中的钢筋用塑料布罩住，以防雨水冲洗锈蚀。3.做好河道疏通及临建周围的排水工作。（4）储备材料雨季来临时会对地材供应造成很大的影响，因此在雨季来临前作好地材的储备工作，必要时租用临时场地集中储备施工用材，以免因备料不足影响施工。（5）线路维修及防潮雨季前，做好设备的防潮工作以及供电线路的维修。13.2冬季施工1.准备工作：冬期施工，为预防气温的突然下降，免使工程遭受冻割须在冬期施工前后的时间，随时注意天气变化，并及时采取防冻措施。有关冬期施工的工程，应预先做好各项准备工作对各项设施和用料提前采取防雪、防冻等措施，对钢材的冷拉和张拉、专门制定安全措施。2.安全防护：加强防火、防冻、防煤气中毒和水管冻裂等安全防护措施及气温观测工作，并派专人负责经常检查及时处理完善。3.具体措施：包括钢筋的焊接、冷拉及张拉冬期施工措施；混凝土的配置、运输和浇103 南京工业大学本科毕业设计（论文）筑冬期施工措施；冬期混凝土的养护方法和要求措施；以及砌体冬期施工措施等。13.3防台风安全措施本工程的施工工期长，不可避免要在台风季节进行施工，为此在施工期间必须做好防台措施，确保工程施工的安全。1.各种吊机的吊装作业及移动模架作业等工作要求风力在六级以下施工。2.施工时设专人密切与当地气象部门联系，随时掌握天气变化情况。若遇六级以上大风及台风时，及时提前通知各工点，停止施工作业并采取有效的防风措施，加固支架等高空设施。3.作好施工支架等施工结构的防护工作，各类机械设备开至安全避风处停泊。4.台风来临前，做好生产、生活房屋的防护工作，工棚有必要时进行加固。吊机及其它较高设备，在台风来临前用钢丝绳缆风将其固定，防止被台风吹倒。5.组织抢险队，各工点派人坚守值班，发现问题立刻报告，以便能及时进行抢险，尽可能减少因台风造成的损失。6.高墩身防风措施当获悉工地区域内有可能出现6级以上大风时，应对墩身进行防风措施，塔吊应停止吊装作业，并采取加固措施，对已施工完成的墩身兜设缆风绳。103 南京工业大学本科毕业设计（论文）结束语施工组织设计是指导性文件，只有科学、合理的编制才能让工程在规定进度内保质保量的完成，同时获得最大经济效益。为了提高工程的经济效益和保质保量依期完成所以在工程施工过程中要严格按照制定的施工组织设计执行。卤汀河大桥工程施工组织设计主要从工程概述、项目管理及施工部署、施工准备工作、施工方案及技术措施要求、工程质量保证措施、安全生产和文明施工措施、季节性保证措施、主要机具使用计划和劳动力使用计划等方面进行组织和安排。但因为工程实施过程受诸多因素影响，可能原有的施工设计不能很好地应对，所以需要及时根据实际状况，合理调整。施工组织设计必须扩大深度和范围，对设计图纸的合理性和经济性做出评估，实现设计和施工技术的一体化，扩大技术积累，加快技术转化，使新的技术成果在施工组织设计中得到应用。附图：施工进度计划表施工平面布置图103 南京工业大学本科毕业设计（论文）致谢毕业设计是对大学学习成果的一次大检阅，平时课堂上学到的知识很难以融会贯通。毕业设计忙了两个多月，深深地体会到这是一个连接学习和工作的桥梁。我这此尤其要感谢我的导师李永成老师，从开题报告一直到我的毕业论文的完成，李永成老师都给了我悉心的指导，是李老师一次次耐心的指导，才有现如今我的论文的完成。我要感谢我的父母，是我的父母一直在背后默默的支持我走完大学，在生活的方方面面给了我莫大的支持。每当我遇到困难的时候，是父母给了我继续走下去的勇气，战胜前方道路上的艰难险阻。同时我要感谢我的同学，大学接触最多的就是自己的同学，他们一起陪我度过了大学的美好时光，在临近毕业的同时，一起完成毕业论文，互相帮助。最后感谢学院为我们创造了良好的学习环境，请接受我诚挚的敬意！103南京工业大学本科毕业设计（论文）103 南京工业大学本科毕业设计（论文）参考文献[1]天津大学，土木工程施工，中国建筑工业出版社，2006[2]丛培经，工程项目管理，中国建筑工业出版社，2008[3] 姚玲森，桥梁工程.[M].北京：人民交通出版社，2008.[4] 范立础，桥梁工程（上册）.[M].北京：人民交通出版社，2001.[5] 邵旭东，胡建华.桥梁设计百问.[M].北京：人民交通出版社，2005[6]陈忠延，土木工程专业毕业设计指南［M］.北京:中国水力水电出版社,2002.[7]邢莉燕，陈起俊，工程估价，北京，中国电力出版社，2008[8]郑少瑛，土木工程施工组织，北京，中国电力出版社，2007[9]王磊.浅谈工程项目施工的质量控制[J].正德学院学报.2008[10]叶见曙.结构设计原理[M].北京：人民交通出版社，2005[11]成虎,工程合同管理,中国建筑工业出版社,2005[12]唐菁菁，建设工程施工成本管理.[M].机械工业出版社,2003[13]钱昆润.建筑施工组织与计划.南京：东南大学出版社，2009[14]王祖和.项目质量管理[M].北京.机械工业出版社.2004[15]姜华.施工项目安全控制[M].北京.中国建筑工业出版社.2003.103
