道桥施工方案新 35页

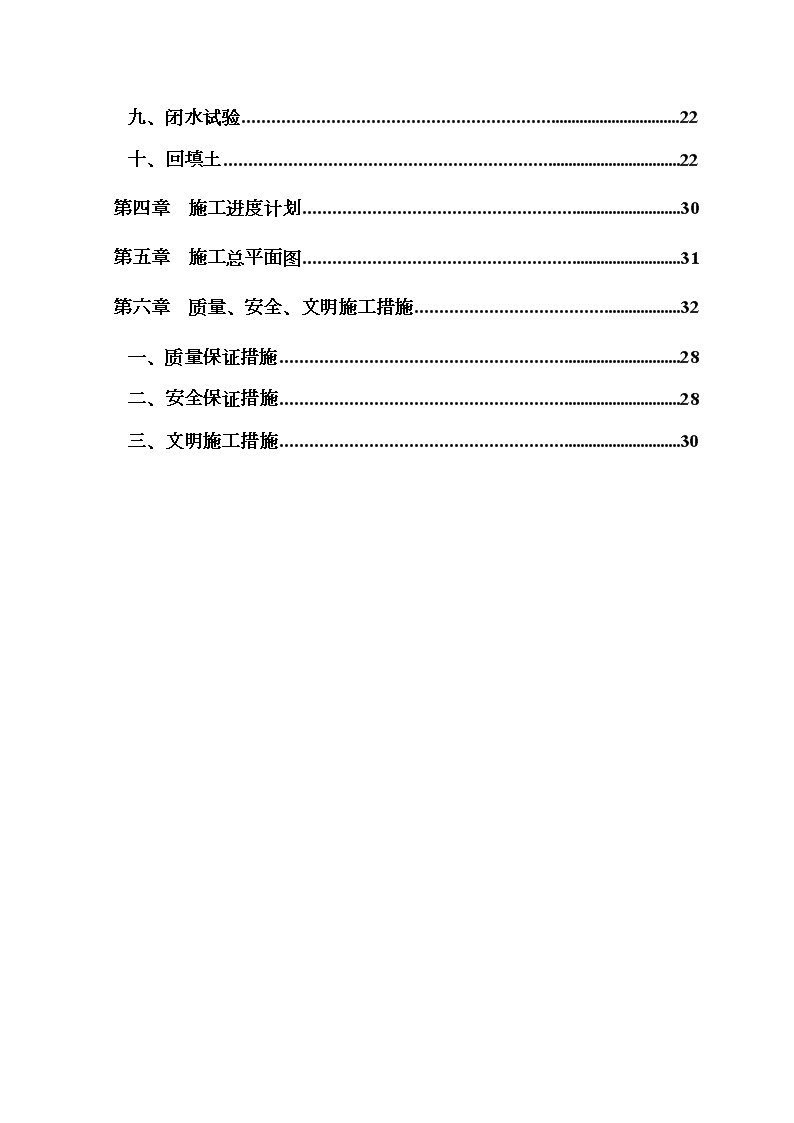

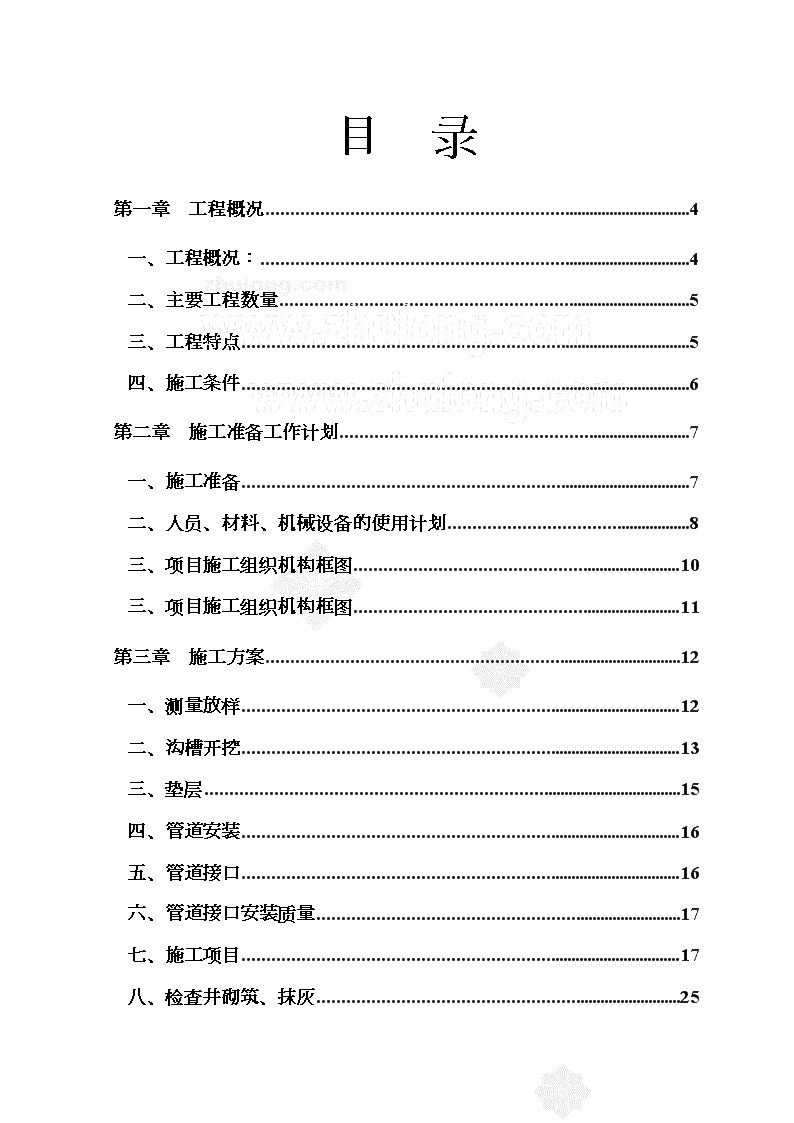

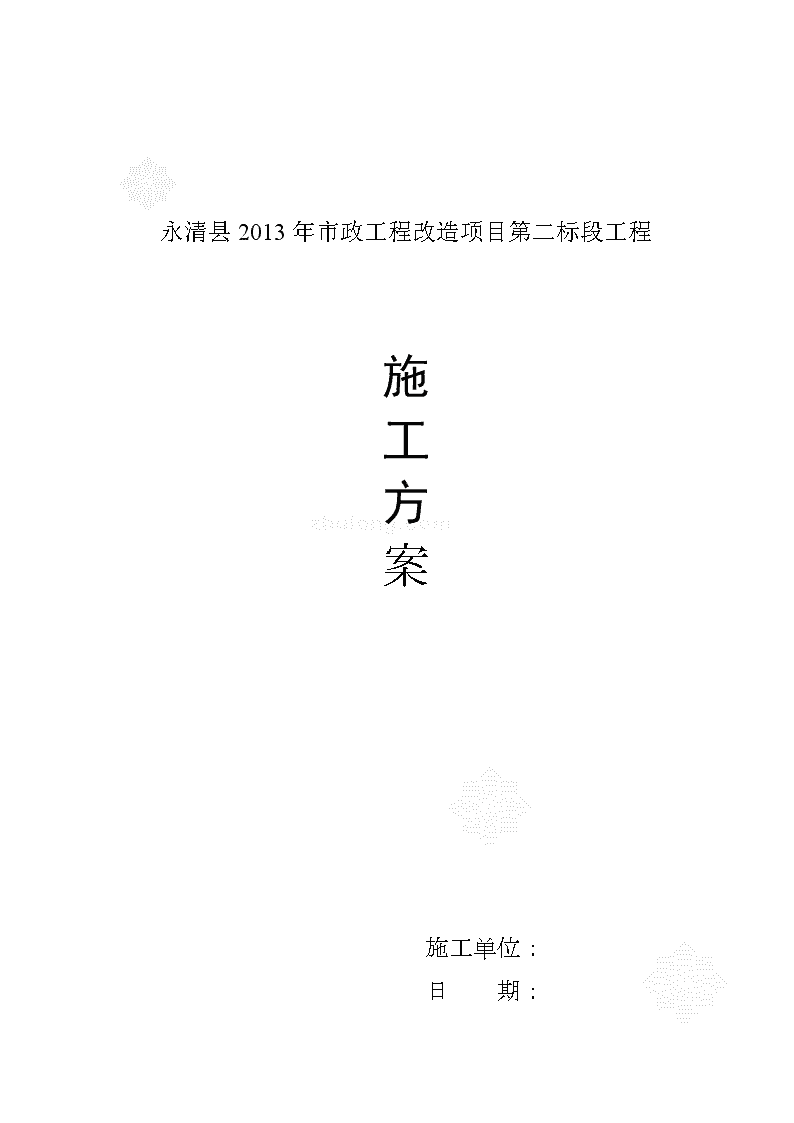

永清县2013年市政工程改造项目第二标段工程施工方案施工单位：日期： 目录第一章工程概况4一、工程概况：4二、主要工程数量5三、工程特点5四、施工条件6第二章施工准备工作计划7一、施工准备7二、人员、材料、机械设备的使用计划8三、项目施工组织机构框图10三、项目施工组织机构框图11第三章施工方案12一、测量放样12二、沟槽开挖13三、垫层15四、管道安装16五、管道接口16六、管道接口安装质量17七、施工项目17八、检查井砌筑、抹灰25 九、闭水试验22十、回填土22第四章施工进度计划30第五章施工总平面图31第六章质量、安全、文明施工措施32一、质量保证措施28二、安全保证措施28三、文明施工措施30 第一章工程概况一、工程概况：廊霸路现状排水方式为边沟排水，为与县城整体形象协调，建设单位委托我单位对欲华街到金雀街段廊霸路东测边沟部位进行改造。改造方式为将边沟排水改为管道排水，边沟部位做10米宽绿化带，在绿化带东侧做10米便道铺装。便道外侧按照现状路面进行维修。雨水管道位于廊霸路中心线东侧19m，由北向南排入金雀街现状雨水管，管道全长1130m；污水管道位于廊霸路中心线东侧21m，由北向南排入会昌街、金雀街污水管道，管道全长1017m；绿化给水管道位于廊霸路中心线东侧17m，管道全长1126m。管道工程施工方式为明开挖施工。道路等级：便道二、主要工程数量主要工程数量汇总表编号名称规格单位数量备注1污水检查井φ1000砖砌座432雨水检查井φ1500座13雨水检查井φ1250座104雨水检查井矩形直线座28 5单箅雨水管单箅偏沟式雨水管座576Ⅱ级钢筋混凝土管DN1500米11307Ⅱ级钢筋混凝土管DN1000米158Ⅱ级钢筋混凝土管DN600米1449Ⅱ级钢筋混凝土管DN500米48010Ⅱ级钢筋混凝土管DN400米71411Ⅱ级钢筋混凝土管DN300米30512取水阀DN32个3613阀门井D=1200座414聚乙烯PE100管（）Dn50米112615拆除现状路面M2951716修复路面M282117清除淤泥、腐殖土M21300018人行道砖20*10*5cmM219盲道砖30*30*5cmM2三、工程特点1．本工程属于旧路改造工程，车流量大，只能作半封闭施工，交通组织工作难度大。2．受施工条件限制，需分阶段性进行施工。3．根据原有地形状况，有很多地段需进行软土地基换填，施工难度大，尽量避免在雨季多的时候进行排水管线施工，要抢时间进行合理施工。 4．夜间施工难度大，质量保证是重点。四、施工条件由于是旧路改造，交通运输方便，可利用所有现状道路进入施工现场。施工用水可从凤凰路供水管道上开口接水。施工用电，可以从现有高压线上安装变压器，再从变压器引入。本工程由天津城建设计院设计，我公司设备一流，技术力量雄厚，人员素质高，按时保质保量地完成施工任务是毫无疑问的，施工材料市场供应充足，能满足施工需要。 第二章施工准备工作计划一、施工准备1．组建精干高效的项目经理部（见组织机构框图）。各部门选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，使整个项目经理部管理层人员精干，统一指挥，内外协调，全面负责和加强对该项工程的生产指挥和技术管理工作。2．调遣专业性强的作业队伍投入施工，确保整个工程顺利完成。3．测量工程师进入施工现场，根据业主提供以及我公司加密闭合的水准点和导线控制点进行管道中心线定位测量，确定原地面高程等，测量资料报监理工程师及业主备案。4．工地配备试验工程师1名，并委托深圳市公路质检站代表项目部进行各类试验检测。5．根据施工要求，组织好施工力量。雨污水管道工程配备给排水工程师1人，并配备试验检测人员和技术、管理人员、运输班、电工班、砼浇注班、管道安装班、泥工班、机械班、杂工班等。二、人员、材料、机械设备的使用计划（一）主要人员的配置序号姓名在项目担任职务职称备注1项目经理助理工程师2项目副经理工程师3项目副经理工程师 4技术负责人高级工程师5质检工程师助理工程师6市政管线工程师工程师7试验工程师工程师8财务负责人会计师9计量工程师工程师10专职安全员安全员11测量工程师助理工程师主要班组配备：序号班组人数备注1电工班2人2机械班6人3混凝土班10人4泥工班15人5管道安装班8人6杂工班10人7钢筋班5人（二）主要材料计划主要工程数量汇总表编号名称规格单位数量备注1污水检查井φ1000砖砌座432雨水检查井φ1500座13雨水检查井φ1250座10 4雨水检查井矩形直线座285单箅雨水管单箅偏沟式雨水管座576Ⅱ级钢筋混凝土管DN1500米11307Ⅱ级钢筋混凝土管DN1000米158Ⅱ级钢筋混凝土管DN600米1449Ⅱ级钢筋混凝土管DN500米48010Ⅱ级钢筋混凝土管DN400米71411Ⅱ级钢筋混凝土管DN300米30512取水阀DN32个3613阀门井D=1200座414聚乙烯PE100管（）Dn50米112615拆除现状路面M2951716修复路面M282117清除淤泥、腐殖土M21300018人行道砖20*10*5cmM219盲道砖30*30*5cmM2C120商品砼由商品砼供应商按实际需要供应，其他模板、红砖、铸铁爬梯、钢筋、砂、水泥、石粉碴、碎石、片石等材料按现场实际需求量进场，以满足施工要为原则。（三）主要机械设备计划表序号机械名称型号规格或生产能力数量 1履带式单斗挖掘机液压1.0m32台2振动压路机14t1台3振动压路机16t1台4蛙式电动夯实机夯能62kgm6台5振动打拔桩机30t1台6轮胎式起重机10t1台7自卸汽车10t5台8管子拖车组35t1台9电动滚筒式砼搅拌机250升1台10钢筋切断机¢40mm1台11钢筋弯曲机¢40mm1台12木工圆锯机¢600mm1台13污水泵¢1005台14交流电焊机30KVA2台15人工挖土法顶管设备¢12001台16砼振捣器平板BL112台17砼振捣器插入式D505台18核子密度仪MC-31台 三、项目施工组织机构框图项目经理：技术负责人：工程技术管理部质量安全监理察部项目部项目副经理试验室计划财务部物资设备部综合办公室技术顾问室混凝 土班钢筋班杂工班项目副经理：管道安装班泥工班机械班电工班 第三章施工方案施工原则：根据工程规模，工期要求，工程特点，施工工艺，合理配备生产要素，坚持高起点，高标准，严要求，按“统一指挥，网络管理，分工负责、全面推进”的施工原则，进行有序施工，统筹安排，齐头并进，充分利用时间、空间相互配合，确保按期全面完成施工任务。由于工期紧，任务重，宜集中力量突击，工序接衔紧凑，组织指挥得当，必要时日夜施工，廊霸路中心线东侧19m，由北向南排入金雀街现状雨水管，管道全长1130m；污水管道位于廊霸路中心线东侧21m，由北向南排入会昌街、金雀街污水管道，管道全长1017m；绿化给水管道位于廊霸路中心线东侧17m，管道全长1126m。管道工程施工方式为明开挖施工。管线工程先深后浅。工序施工可平行或交叉。工序划分为：测量放样——沟槽开挖——垫层——管道安装——管道接口——管座——顶管——检查井砌筑、抹灰——闭水试验——回填土一、测量放样施工前严格按图纸进行放样，根据甲方提供的控制点及我公司加密闭合的控制点用全站仪测定出管道中心线，直线段10M一点，曲线段5M一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计高程，计算出开挖深度，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线，开挖时，进行跟踪测量，沟底每隔5M 测定出一个平面位置及垫层面高程控制桩（垫层面高程等于图纸设计管内底高程减去承插口管壁厚度），严格控制好沟槽底的平面位置及高程，垫层浇筑完毕及时在垫层面上用全站仪测出管道定中心的平面位置并弹出墨线及检查井的平面位置和大小。管道安装时进行跟踪检查测量，复测管内底高程是否与图纸对应，管道施工完毕，应进行竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复。 深度在5M内不加支撑时沟槽的最陡坡度土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1：1：中密的碎石类土（充填物为砂土）1：1：1：硬塑的轻亚粘土1：1：1：中密的碎石类土（充填物粘性土）1：1：1：硬塑的亚粘土、粘土1：1：1：老黄土1：1：1：软土（经井点降水后）1：－－注：1、当有成熟施工经验时，可不受本表限制；2、在软土沟槽坡顶不宜设置静载或动载；需设置时，应对土的承载力和边坡的稳定性进行验算。二、沟槽开挖（一）沟槽开挖方法沟槽开挖采用机械开挖，机械挖土时，为防止机械扰动槽底原始土层结构，采用人工刷底，在槽底标高以上留出10cm左右的土层，待机械开挖后，用人工清挖至槽度设计高程。开挖后，若基底有块石时，必须清理干净，要保持基础底面干燥。开挖整平后，通知有关部门验槽，承载力必须大（等）于150kpa，若承载力偏小，应会同监理工程师和设计院进行方案研究和处理后方可进行下一步工序。若遇到软弱地基时，优先采用换填方式处理，换填处理达不到要求时，先抛300mm块石，再铺100mm 粗砂垫层，砂垫层上再做管道基础。若遇有地下水时，沿坑底两边基础范围外挖集水沟和和集水坑，使坑壁渗水沿两边集水沟汇合于集水坑，然后用水泵排出坑外，使中间挖土部分处于干处，以提高挖土效率，集水坑坑大小，主要根据渗水量大小而定，深度一般大于0.7m，或大于进水笼的高度，集水坑可用荆笆，竹篾编筐或木笼围护，以防泥砂堵塞吸水龙头。抽水时应有专人负责维护集水沟和集水坑，使其不淤、不堵，能不停地将水排出。（二）水泵的选择和每台水泵排水量1．水泵的选择设备总排水量V：一般按水量Q的倍估算，如水泵安放在静水位以下时，则按2Q估算，大于Q的部分为备用量。2．每台水泵排水量q：当V=时，q≤；V=2Q时，q≤Q，渗水量变化较大时，宜用多台排水量较小的水泵。常用离心单级水泵的流量，一般按水泵进水口流速u=2.8m/s，用下式估算：Q=Fu=∏uD2/4=D2式中：Q——基坑总渗水量，m3/h；F——水泵进水口面积，㎡；D——水泵进水口直径，㎝；（三）钢板支护对于开挖深度为3～7.5m的管沟，采用钢板桩支护，开挖深度小于3m的管沟不予以考虑采用钢板桩支护。钢板桩主要分布的地方及桩号是：凤凰大道西侧左边污水管道至凤凰大道右幅的污水管道，桩号为FH0+000～FH0+088～FHD0+830～FHD0+000，管径为¢600，开挖深度～7.5m，钢板桩施工地段长度974m，凤凰大道西侧右边污水管道至H匝道污水管道至凤凰大道左幅再至G匝道污水管道，桩号为FH0+000～H0+220～H0+400～FHX0+906～FHX0+280～G0+120～G0+360，管径为 ¢800～¢600，开挖深度5 .5～6.5m，钢板桩施工地段长度809m。钢板桩支护有顶部支护和悬壁支护两种方式，两种方式采用的钢板桩型号有所不同（见岩土专业施工图），一般优先采用顶部支撑钢板桩的支护方式。当不能采用顶部支撑时或大型号钢板有富裕能周转使用时，可采用悬壁式支护方式，但挖深H大于5m不宜采用悬壁支撑方式，沉桩前应事先查明沉桩处时否有地下构筑物妨碍沉桩。在含大块石的地层不宜沉桩。其次需对钢板桩进行防锈处理，常用的方法是涂环氧煤沥青保护。施工时宜用振动法沉桩，其垂直度允许偏差为1/150，同时应保证锁口紧密，为消除锁口处摩阻力与桩锤锤击力所形成的力偶，应在桩尖前进方向侧削角，其坡度可取1：2～1：4，锁口内应充填油脂等润滑剂。桩的锁口要紧密，如有局部漏水，可在墙后用聚氨脂注浆堵漏。桩拔除后应及时将其空隙用粗砂充填密实。当钢板桩工程邻近有永久性建筑物、构筑物、地下管线，交通干道等时，应根据工程重要性对钢板桩墙进行水平位移和地面沉降监测。对于软土地层，其地表沉降δv不宜超过（H为基坑开挖深度）；钢板桩墙的最大水平位移不宜超过（1—）δv。管道一侧的工作面宽度（mm）管道结构的外缘宽度D1管道一侧的工作面宽度b1（非金属管道）D1≤500400500＜D1≤10005001000＜D1≤15006001500＜D1≤3000800注：1、槽底需设排水沟时，工作面宽度应适当增加；2、管道有现场施工的外防水层时，每侧工作面宽度取800mm。沟槽开挖需严格注意：严禁扰动槽底土壤，如发生超挖，严禁用土回填。槽底不得受水浸泡。沟槽允许偏差应符合下表规定。 沟槽允许偏差序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺检验每侧计3点三、垫层沟槽经自检及甲方、监理工程师签认后，即可进行垫层级配砂石施工。自检合格及监理工程师签认后，方可下管。四、管道安装1．管材要求管材进场时应时行检验，管节安装前应进行外观检查。管材混凝土设计强度等级不得低于40MPa，管道抗渗性能检验压力试验合格，抗裂性能脱皮现象，钢筋保护层厚度不得超过止胶台高度。承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有蜂窝、灰渣、刻痕和脱落。管体外表面应有标记，应有出厂合格证，注明管材型号，出厂水压试验的结果，制造及出厂日期，厂质检部门鉴章。并检查承口、插口尺寸。用专用量径尺量需记录每根管的承口内径，插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。 2．吊装下管机械下管需采用专用高强尼龙带，以免伤及管身混凝土。吊装时应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。3．稳管管道按照测量工程师在垫层上弹出的管道中心线就位后，为防止滚管，应在管两侧适当加两组四个楔形混凝土垫块（或石块）。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管应位后，应进行固定，以防止管子发生位移。稳管时，先进入管内检查对口，减少错口现象。管内底高程偏差在±10mm内，中心偏差不超过10mm，相邻管内底错口不大于3mm。五、管道接口本工程承插式钢筋混凝土排水管所有管道接口均采用橡胶圈接口，胶圈应采用耐酸碱腐蚀，耐老化的专用橡胶材料制成。密封圈使用时必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力，几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检5%的密封橡胶圈的硬度、压缩率和抗拉力，其值不小于出厂合格证标准。管节对口时，应将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。并将橡胶圈上的粘接物清擦干净，且均匀涂抹非油质润滑剂。插口上套的密封圈应平顺，无扭曲。安管时应均匀滚动到位，放松外力后，回弹不得大于10mm ，把胶圈弯成心形或花形（大口径）装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翅不扭，均匀一致卡在槽内。特别注意安装顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承口的预定位置。密封圈不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象。抹带接口均采用1：水泥砂浆。抹带前将管口及管外皮抹带处洗刷干净。直径小于1000mm，带宽120mm，直径大于1000mm，带宽150mm，带厚均为30mm。抹带分两层做完，第一层砂浆厚度约为带厚的1/3，并压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。待第一层初凝后抹第二层，用弧形抹子捋压成形，初凝前再用抹子赶光压实。抹带完成后，立即用平软材料覆盖，3～4h后洒水养护。六、管道接口安装质量应符合下列规定：1．承插式甲型接口，套环口，企口应平直，环向间隙应均匀，填料密实，饱满，表面平整，不得有裂缝现象；2．橡胶圈应位于插口小台内，并应无扭曲现象。管道基础及安装的允许偏差应符合国家规定：七、施工项目雨水工程1.雨水管道：雨水主管道管径采用DN1500Ⅱ级钢筋砼承插口管，坡度、具体位置及高程详见排水平面图和排水纵段图。2.管道结构设计：主管道出采用120。砂石基础，详见国标06MS201-1页9；雨水口连接管DN300Ⅱ级钢筋砼承插口管，管道基础采用150。砂石基础，详见国标06MS201-1页10。 1.检查井：排水检查井国标06MS201-3，页31，具体位置详见排水平面图和雨水纵段图。检查井内外壁采用1：2防水水泥砂浆抹面，抹面厚2厘米，井盖必须采用重型塑钢复合材料井盖，并标有‘雨’字样。2.雨水口：雨水口采用偏沟式单箅，具体位置见排水平面图，做法见06MS201-8页9，雨水口连接管采用DN300(Ⅱ级钢筋砼承插口管),坡度1%，就近接入雨水检查井。3.用户连接井：用户连接井布置在廊霸路东侧，其井中心距人行便道边线外1m，用户连接井见06MS201-3页14，页16，详见排水平面图；检查井内外壁均采用1：2防水水泥砂浆抹面，抹面厚2厘米。井盖采用重型塑钢复合材料井盖。4.连接管设计：用户连接井的过路管除Y16处为DN1000外，其余管径为DN600，管道采用Ⅱ级钢筋砼承插口管，管内底高程见雨水纵断图，坡度%，流向主管道，基础均采用120。砂石基础，见国标06MS201-1页9。接雨水口的过路管管顶覆土不小于米；雨水口连接管与用户连接管分开设置，即DN300雨水口连接管单独接入雨水检查井。污水工程1.污水管道：因金雀街污水管道高程不确定，按建设单位提供的DN800管内地埋深计算。廊霸路（裕华街-会昌街）污水管道管径采用DN400，廊霸路（会昌街-金雀街）段污水管到管径采用DN500,管道均为Ⅱ级钢筋砼承插口管。2.管道结构：污水管道基础采用150。砂石基础，详见国标06MS201-1页10。3. 检查井见：污水检查井见06MS201-3页20，具体位置详见污水纵断面图。检查井内外壁均采用1:2防水水泥砂浆抹面，抹面厚2厘米。在车行道上的检查井，井盖采用重型防盗式球墨铸铁井盖，不在人行道的采用重型塑钢复合材料井盖，并标有‘污’字样。1.用户连接井：用户连接井位于人行便道边线外1米出（距道路中心现），用户连接井见国标06MS201-3页20，检查井内外壁均采用1：2防水水泥砂浆抹面，抹面厚度2厘米。井盖采用重型塑钢复合材料井盖。2.用户连接管：用户连接管采用DN400Ⅱ级钢筋砼承插口管，坡度为%，流向主管道，基础采用180。砂石基础，见国标06MS201-1页11。绿化给水：1.管材及接口：管材采用dn50聚乙烯PE100（）给水管，覆土埋深1m，其中泄水井J2,J3管道覆土为，为全段管道最低点，便于冬季管道泄水。管材、管件附件等材料，应合国家现行的有关产品标准的规定，并应具有出厂合格证，其材质不得污染水质。接口采用热熔连接。2.取水口：在绿化给水管道设置快速取水阀，位置见绿化给水平面图，安装见绿化快速取水阀详图，绿化浇洒时将给水主管道与绿化给水管道间的阀门打开，不用时关闭，以防形成死水，污染水质。水源为裕华街、金雀街现状给水管道，J1、J4给水井分别就近接入J2、J3泄水管就近排入雨水检查井。3.管道的基础、垫层、回填图压实系数等要求，按现行国家标准《给水排水管道工程施工及验收规范》（GB50268-2008）执行。管道水压试验 管道必须在安装完毕，管道附件等锚固设施达到设计强度后，才能进行试压，且试验管段的长度不宜大于1KM，对中间设有福建的管段，水压试验分段长度不宜大于500m；管道工作压力为，管道水压试验静水压力不得地狱，不得将气压实验代替试压试验。管道水压试验要求严格执行现行国家标准《给水排水管道工程施工及验收规范》（GB50268-2008）的有关规定。管道冲洗与消毒：管道安装检查合格后，按照《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）中的相关规定对管道进行冲洗和消毒。辅路工程1、设计辅路在现状边沟内的进行处理，素土分层夯实，每层不得超过20CM，密实度保证在90%以上。然后按照设计图纸铺设结构层，结构层为15CM石灰稳定土（12%灰剂量），10cm厚C20细石混凝土垫层，2cm后1：3（体积比）水泥砂浆，上方铺装褐红耐火砖，烧结装规格为（20*10*10*5）cm.并用黄色耐火砖进行点缀。2、设计辅路在现装混凝土樱花地段的对现状硬化地段进行裁切挖除处理，挖除到设计结构层底部和设计宽度，垃圾外运处理，以实际发生量为准。挖完后按照结构图进行施工，结构层15cm石灰稳定土（12%灰剂量），10cm厚C20细石混凝土垫层，2cm后1：3（体积比）水泥砂浆，上方铺装褐红耐火砖，烧结装规格为（20*10*10*5）cm.并用黄色耐火砖进行点缀。铺装五笔做好与现状裁切后的混凝土的硬化面的衔接。 3、特殊结构地段：桩号：KO+600~KO+760段，由于设计辅路经过现状树林，考虑到主要为行人及非机动车行驶，该段结构层垫层厚度设计为5cm，其余结构层填料及厚度同其他段落结构层，现状树林保留，按照树池设计图纸新建树池。盲道：设置盲道，所用盲道砖规格为30*30*5（cm），设计位置为盲道东侧距辅路东侧边缘为米，盲道宽为，施工中做好各路口与既有盲道的衔接。路缘石：绿化带两侧直线段采用100*40*12cm路缘石，材质为C30混凝土。在曲线段（如道路转弯处）必须采用弯路缘石。辅路东侧与现状混凝土路面衔接处及设计辅路与现状道口衔接处立采用50*25*10cm规格，材质为C30混凝土材质。树池：树池以现状行到树为准进行增设，树池尺寸为110*110cm，对于在设计绿化带内的树木不设树池，现状没有行道树的地段不予不种行道树。树池挡板采用C20混凝土材质，尺寸100*25*10cm。平石：在廊霸路沥青砼面东侧设平石。平石规格为50*30*10cm。施工时首先参照排水图核查设计雨水口位置，向两侧设计雨水口顺坡接入，便于廊霸路汇集的雨水顺利排进雨水管道，避免路面积水。八、检查井砌筑、抹灰检查井、雨水口砌筑、抹灰的砖、砂、水泥及大型圆井、矩型井盖板所用的钢筋应符合国家现行标准。首先将原材料进行有见证送检，待试验室检验合格并设计出施工配合比后方可进行检查井施工。砌筑前应将砖用水浸透，当混凝土基础验收合格，抗压强度达到mm2 ,基础面处理平整和洒水湿润后,方可铺浆砌筑。砌筑砂浆严格按试验室设计的配合比配料且搅拌均匀。砌筑检查井时，排水管检查井内的流槽，宜与井壁同时进行。表面应采用1：2砂浆分层压实抹光，流槽应与上下游管道底部接顺，管道内底高程应符合设计要求。在井室砌筑时，应同时安装铸铁爬梯踏步，位置应准确，爬梯安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密，预留支管，预留支管管口宜采用低强度等级砂浆封口抹平。检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，应砌砖圈加固。砌筑圆形检查井时，应随时检测直径尺寸，检查井及雨水口砌筑至规定高程后，应及时浇筑或安装井圈，盖好井盖。雨季砌筑检查井或雨水口，井身应一次砌起。为防止漂管，可在检查井的井室侧墙底部预留进水孔，回填前应封堵。检查井砌筑做到砂浆配合比准确，井壁砂浆饱满，灰缝平整。圆形检查井内平整圆滑，内壁圆顺，抹面压实光洁，无裂缝、空鼓。踏步牢固，井框、井盖安装平稳，井口周围无积水现象。大型圆井及矩形检查井混凝土盖板支模时，模板拼装要平整严密，支撑牢固，钢筋要除锈，钢筋搭接长度要符合设计规范要求，砼浇筑要用平板振捣器振捣密实，做到内实外光。检查井砌筑需留置试件，砼试件按前面的规定留置。砂浆试块的留置需每砌筑100m3砌体，或每砌筑段、安装段，留取砂浆试块不得少于一组，每组6块。当砌体不足100m3时，亦应留取一组试块，6个试块应取同盘砂浆。整个检查井砌筑各道工序需经自检合格及监理工程师鉴认后方可进行下道工序施工。检查井的允许偏差应符合下表规定 检查井允许偏差项目允许偏差井身尺寸长度、宽度±20直径±20井盖与路面高程差非路面±20路面±5井底高程D≤1000±10D＞1000±15注：表中D为管内径（mm）九、闭水试验污水管道安装完毕经检验合格和管底三角区回填密实后且在沟槽回填前，应进行管道的密闭性检验。可采用闭水试验检验。试验段上游设计水头不超过管顶内壁时，试验水头以试验段上游管顶内壁加2m作为标准试验水头。试验段上游设计水头超过管顶内壁时，试验水头以试验段上游设计水头加2M计。当计算出的试验水头小于1.0m，但已超过上游检查井井时，试验水头以上游检查井井口高度为准，但不得小于0.5m。试验管段灌满水后的浸泡时间不应小于24h，管道密闭性检验时，外观检查，不得有漏水现象，管道24h的渗水量应满足下式计算结果：Q=√D式中：Q——允许渗水量（m3/（24h·km））；D——管道内径（mm）。实测渗水量应小于或等于下表中规定的允许渗水量。 无压力管道严密性试验允许渗水量管材管道内径（mm）允许渗水量（m3/（24h·km））混凝土、钢筋混凝土及管渠20030040050060070080090010001100120013001400150016001700180019002000十、回填土 预应力钢筋混凝土排水管道铺设后应在混凝土基础强度、接口抹带的接缝水泥强度达到5Mpa，且闭水试验合格后进行。回填土料宜优先利用基槽内挖出的土，但不得含有有机杂质，不得采用淤泥或淤泥质土作为填料。回填土料应符合设计及施工规范要求，最佳含水率应通过试验确定。采用明沟排水时，应保持排水沟畅通，沟槽内不得有积水。回填按基底排水方向由高至低管腔两侧同时分层进行，填土不得直接扔在管道上。沟槽底至管顶以上500mm的范围均应采用人工还土，超过管顶500mm以上可采用机械还土，还土时分层铺设夯实。回填土压实的每层虚铺厚度可按下表进行。回填土每层虚铺厚度压实工具虚铺厚度（cm）木夯、铁夯≤20蛙式夯、火力夯20～25压路机20～30振动压路机≤40回填土的夯实采用人工夯实和机械夯实两种方法。夯实时，管道两侧同时进行，不得使管道移位或损伤。回填压实应逐层进行，管道两侧用管顶以上500mm范围内采用薄铺轻夯夯实，管道两侧夯实面的高差不大于300mm，管顶500mm以上回填应分层整平和夯实。采用木夯、蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于200mm，且其行驶速度不得大于2km/h。当沟槽水位高，土壤含水量大，密实度达不到要求时，沟槽采用石粉渣回填，雨水管道回填至管顶以上300mm，污水管道回填至管顶以上500mm。沟槽回填土的压实度应符合下表中的规定。 由路槽底算起的深度范围（cm）道路类别最低压实度%重型击实标准轻型击实标准≤80快速路主干道9598次干道9395支路9092＞80～150快速路主干道9395次干道9092支路8790＞150快速路主干道8790次干道8790支路8790沟槽回填土作为路基的最小压实度注：1、表中重型击实标准的压实度和轻型击实标准的压实度，分别以相应的标准击实试验法求得最大干密度为100%；2、回填土的要求压实度，除注明者外，均为轻型击实标准的压实度。绿化带回填土：由于现状边沟高程低于廊霸路路面标高，而且边沟上方为设计的10米绿化带，绿化带设计图中包含微地形设计，所以需要回填较多土方。回填要求：以低于绿化带路缘石4cm点为起点向下为50cm种植土，种植土至边沟沟底为回填素土，对素土进行夯实，满足上方种植土及栽种植物要求。辅路土方回填：由于紧邻绿化带为10米宽辅路设计，鉴于现状地形，有部分辅路位于边沟内，因此需要进行土方回填，铺设辅路结构层。回填要求：边沟沟底至辅路结构层进行素土回填，对于回填的素土进行分层夯实，密实度保证至少95%，满足辅路所需的承载力要求。 雨污水管道位于现状排水边沟内，工程施工前需清楚边沟中淤泥及腐殖土，清至好土层，具体清理方量以现场实际发生为准。清理后地面高程低于雨水管道基础底处采用级配砂石回填；低于污水管道基础底处的采用级配砂石回填；低于污水管道基础底处的采用10%灰土回填。雨污水管道采用素土回填至绿化带顶面，位于便道内的过路采用10%灰土回填至路床顶面，位于会昌街及各设计出入口道路内的管道采用10%灰土回填至路床顶面，路床顶面以上结构为20cmC30混凝土+细粒式沥青混凝土（AC-13C）罩面。管道两侧回填土必须同时进行，回填高差不应大于30cm，逐层夯实，密实度达到相关施工规范要求。第四章施工进度计划一、合同工期为2013-9-10到2013-11-30，工程计划81天（后附施工进度计划表）二、确保工期措施：1．建立健全优质、高效的管理体系；2．工程技术人员，施工管理人员在项目经理的带领下，认真分析施工方案，从中选出最有效的方案，加快整个工程的施工进度；3．严格按照施工图纸以及有关规范进行施工，避免返工现象出现；4．加强机械设备的管理，对机械设备定期检查和及时维修，建立设备档案，保证正常施工运作。 5．根据进度的安排，由公司生产部门及时提供各工种人员所需数量，由公司人事劳资部门统一安排给项目经理部，各工程人员执证上岗；6．根据分项工程的内容和工程量的多少及先后顺序，由公司设备部门集中对施工机械设备统一调配，保证施工需要；7．组织有关人员对施工图纸进行材料分析，及时将各种材料规格和数量计划，提供给行政物资部门。第五章施工总平面图（施工总平面图附后）第六章质量、安全、文明施工措施一、质量保证措施1．质量目标：分项工程合格率达到100%，单位工程达到优良，满足业主要求。工程质量隐患问题整改率达到100%以上，杜绝重大工程质量事故。2．组建一个务实高效，政令通畅的施工组织，管理指挥系统。认真执行施工过程中的各项检查制度，进场材料检验制，施工班组落实自检、互检、交接检的“三检制”，质检人员随班检查，保证每道工序在施工过程中达到合格，为整个工程质量达到优良打下基础。3．测量工作由主管测量工程师负责，对坐标，水准点，标高等数据要认真进行核验，做到测量准确无误。4．对工程使用的原材料、半成品、成品材料及沟槽挖填认真进行检测，为保证整个工程质量提供准确的数据，检测应严格按照施工程序和国家有关规范执行。5．成立创优领导小组，认真执行“六项质量管理标准”。 6．施工管理人员、技术人员应结合本工程的特点及质量要求，认真进行详细的技术交底，在施工过程中，严格按照施工规范进行施工，并按质量标准进行检查。7．加强施工工艺管理，科学地安排施工，保证生产过程的合理性及相对稳定性。8．对于钢筋、砼管材、水泥、砖等材料购买时，必须要有出厂合格证，进场后由试验室进行抽验，发出合格报告后方可使用。9．砂浆及砼要严格按照配合比报告进行配料，砂、石要严格按照重量比，在施工过程中，试验人员随时取样作试块，进行强度检验并发出报告，现场必须悬挂配合比牌子。10．管道沟槽开挖时，严禁扰动槽底土壤，不得受水浸泡。11．严格选用管材，污水管不得使用挤压管。外观检查有裂纹、裂缝的管材，不得使用。12．在浇筑混凝土管座时，管节接口处要认真捣实。大管径（￠700以上）在浇筑混凝土管座及抹带的同时，应进入管内将接口处管缝勾抹密实。抹带接口表面应光洁密实，厚度均匀，不得有裂缝、空鼓现象。13．管道基础须平稳，管底坡度不得倒流水，缝宽均匀，管内不得有泥土、砖石、砂浆、木块等杂物。14．砖砌检查井及抹面，应做到砂浆饱满。砖砌体与管皮接触处、安爬梯根部、制作脚窝处砂浆应饱满密实。对于管材、管带、井墙等小量渗水，一般可用防水剂配制水泥浆，或水泥砂浆涂刷或勾抹于渗水部位即可。涂刷或勾抹前，应将管内的水排放干净。15．闭水试验必须满足设计规范要求。 16．管道回填土时，应防止管道中心线位移或损坏管道，管道两侧用人工同步回填直至管顶500mm以上，在管顶以上500mm之内，不得回填大于100mm的土块及杂物。在不损坏管道的情况下，可用蛙式打夯机夯实。17．管线留口端要用彩条布包好，防止泥土、杂物进入管内，待重新施工时撤除彩条布。必要时也可用砌砖进行封堵。18．对于新管线接入旧管线，还是旧管线接入新管线的水引入新管线时，必须将旧管线的流水面标高通过实测的方法来确定。19．认真熟悉与掌握设计要点和施工图纸。施工中应加强与各专业协调配合，及时解决施工中的问题。20．严格按照ISO9002质量保证体系运作。二、安全保证措施1、加强安全生产的思想和知识教育，使“安全第一、预防为主”的思想深入人心，使安全防护知识落实到人，提高安全生产意识。2、积极开展“安全生产竞赛”、“安全知识竞赛”、“安全生产周”和“百日安全无事故”等。3、遵守《公路工程安全技术规程》（JTJ058-94）及劳动保护与卫生管理等有关法规，建立安全保证体系，成立以项目经理为组长，质安员、各施工队队长为成员的安全领导小组，负责全工地的安全工作。4、和当地政府，派出所及交通管理部门搞好关系，教育职工严格遵守当地政府的有关规章及民俗，搞好社会治安。5、电工必须持证上岗，配电系统及电动机具按规定采用接零或接地保护。6、机械操作人员必须持证上岗。机械设备的维修，保养要及时，使设备处于良 好的状态。7、蛙式打夯机操作人员必须穿戴好绝缘用品，操作必须有两人，一人扶夯，一人提电线。蛙式打夯机必须按照电气规定，在电源首端设漏电保护器，并对蛙夯外壳做好保护接地。蛙夯的电气开关与入接线处的连接，要随时检查，避免入接线处因振动、磨损等原因导致松动或绝缘失效。8、2台以上蛙夯同时作业时，左右间距不小于5m，前后不小于10m，相互间的胶皮电缆不要交叉缠绕。蛙夯搬运时，必须切断电源，不准带电搬运，以免造成误动作。9、吊装下管时，必须有专人指挥，严禁任何人在已吊起的构件下停留或穿行，对已吊起的管道不准长时间停在空中。禁止酒后操作吊车。10、在高压线或裸线附近吊装作业时，应根据具体情况停电或采取其他可靠防护措施后，方准进行吊装作业。11、现况管线拆除、改移，必须有专人进行指挥，严禁非施工人员进入现场。12、沟槽外围搭设不低于1.2m的护栏，道路上要设警示牌和警示灯。13、沟槽外侧临时堆土时，堆土距沟槽上口线不能小于1.0m，堆土高度不得大于1.5m。堆土不得覆盖消火栓、测量点位等标志。14、基槽开挖必须自上而下，分层开挖，严禁掏挖，并按规定放坡。15、所有施工机具、材料进行统一管理，按指定地点合理停放，不准乱放。16、各类车辆司机严格按操作规程进行操作，各自订出安全生产责任制，不得酒后及穿拖鞋上机作业或带病作业。17、做好防洪、防汛、防台风暴雨来临的检查工作，统一指挥，做好抢险准备。四周的排水沟保持通畅。 18、做好工地安全防火工作，配备足够的消防器材，为防止火灾，易燃物品按规定堆放整齐。19、做好饮食卫生，防止食物中毒，确保职工健康。三、文明施工措施1、建立文明施工领导小组，对全体员工进行广泛深入的动员，使每个员工明白文明施工的重要性和自己在文明施工中的责任义务，使文明施工的标准人人皆知。2、施工现场应在明显位置标明工程名称、建设单位、质监单位、设计单位、施工单位及施工许可证。3、在旧路破除期间，配备专用洒水车，及时洒水降尘。4、在施工过程中随时对场区和周边道路进行洒水降尘，降低粉尘污染。5、水泥、细颗粒散体材料等，应尽可能在库内存放或用篷布覆盖，运输时要采取防遗洒措施。6、土方运输车辆采取遮盖等措施，出场时清洗轮胎防止污染周围环境。7、采取隔音、降音措施，使机械设备噪声量控制在规定范围内，防止噪声扰民，并应尽量避开夜间施工。8、对于施工机械的油料应集中贮放，废油不得随意乱倒，以免污染环境。9、场区内材料，工具应堆放整齐、美观，砂石料混堆要界限分清，其它设备材料按现场的布置进行存放，适当标识，场内停放机械整齐。10、整个工地现场做到工完场清。每次砼工程施工完，应派专人将散落的砂、石、水泥、砂浆清扫干净；砌砖、抹灰应将落地灰用尽，碎砖，砂浆清完运走。 11、施工及生活中的废物、垃圾集中堆放，并及时处理到当地环保部门同意的地点弃置，无法清运的要及时加以掩盖，以防扩散造成环境污染。12、严禁在施工现场斗殴打架及进行“黄、赌、毒”等非法活动。13、施工及生活污水、排水，场内采用明沟加盖板引流，通过预制砼暗管集中排放至市政管网。14、生活区卫生专人负责清扫和现场整理，工程完成后，认真清理现场。15、工地电源线架设要符合安全用电的要求，不得乱拉电线，生活用电要严格管理，不得使用电炉，电热水器烧水，严禁使用煤油炉。16、认真执行《中华人民共和国消防条例》，实行防火责任制，成立防火检查小组，明火管理小组，业余消防队。
