双凤互通A匝道桥施工方案

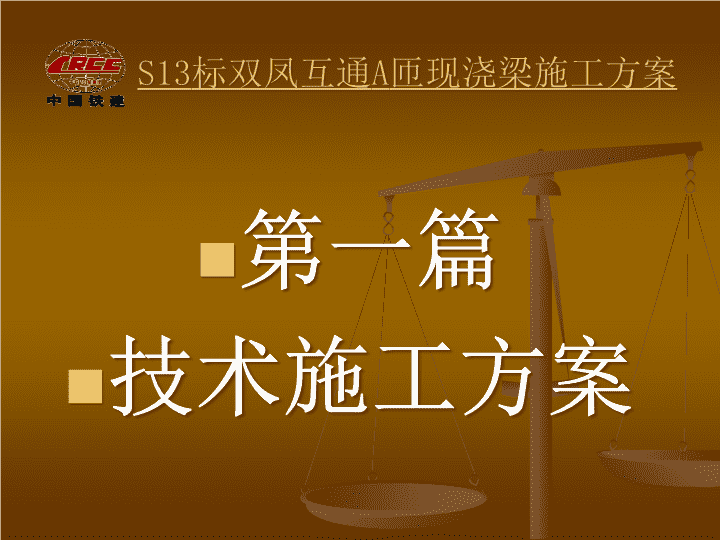

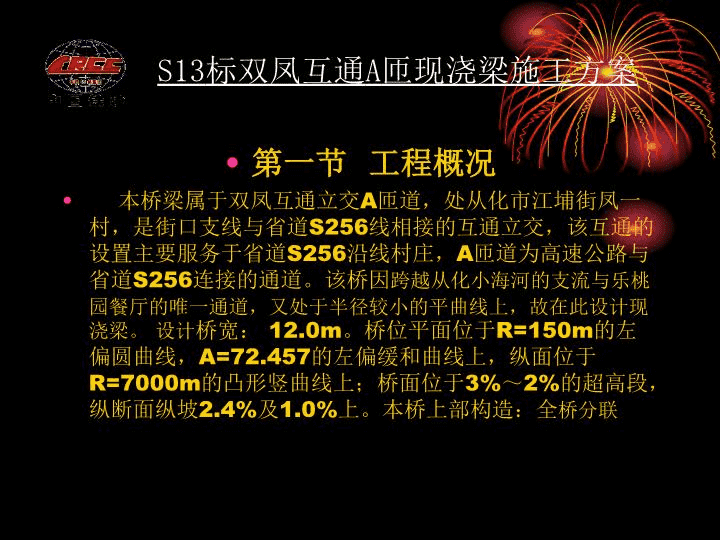

S13标双凤互通A匝现浇梁施工方案第一篇技术施工方案
S13标双凤互通A匝现浇梁施工方案3.3梁支架设计1、下部支架结构设计在墩柱前后各3m范围,立杆纵向间距5×60cm,梁底纵向布置为距5×60cm+7×90cm+2×60cm+7×90cm+5×60cm;箱梁底板下横向间距2×90cm,中腹板下横向间距3×60cm,边腹板下横向间距3×60cm,翼板下横向间距2×90cm,步距除地面以上、底板以下2层为60cm,其余均为120cm。
S13标双凤互通A匝现浇梁施工方案2、支架上部模板体系设计支架顶在U型可调托撑上纵向布设截面为15×15cm的方木,纵向方木间距随着支架间距调整。横向布置截面为10×10cm的方木,方木中到中间距为30cm,两层方木形成方格以承托整个连续梁的底模,施工时注意纵向方木的接头必须在U型托撑处,横向方木接头必须和纵向方木的接头错开布置,并且任何两根横向方木接头要交错布置,两层方木在交叉处用扒钉做梅花状加固。3、支架稳定性设计考虑到支架的整体稳定性,用φ60mm钢管搭设剪刀撑并用万向扣锁在支架上,纵向剪刀撑间距为6~8m(剪刀撑必须相互连接),横向每隔4m用钢管和纵向钢管连接在一起。满堂支架设置纵、横向扫地杆。
S13标双凤互通A匝现浇梁施工方案3.4现浇箱梁支架验算碗扣式满堂支架体系采用钢管Ø48×38mm,查《建筑施工扣件式钢管脚手架安全技术规范》附录B钢管截面特性表,钢管截面积A=4.89×102mm2,截面模量W=5.08×103mm3,自重38.4N/m,回转半径i=15.78mm,查表5.1.6得钢材的抗压强度设计值250MPa。3.4.1荷载计算1、荷载分析根据本工程现浇箱梁的结构特点,在施工过程中将涉及到以下荷载形式:(1)Q1—箱梁自重荷载,新浇钢筋混凝土密度取26KN/m3;
S13标双凤互通A匝现浇梁施工方案(2)Q2—箱梁内模、底模、内模支撑及外模支撑荷载,取Q2=1.5KN/m2;(3)Q3—施工人员、施工材料及设备荷载,按均布荷载计算,计算模板及直接支承模板的小棱时取2.5KN/m2,计算直接支承小棱的梁时取1.5KN/m2,计算支架立柱时取1.0KN/m2;(4)Q4—振捣荷载,对水平面模板Q4=2.0KN/m2,对垂直面模板Q4=4.0KN/m2;(5)Q5—新浇混凝土对侧模的压力。(6)Q6—倾倒混凝土产生的水平荷载,取Q6=2.0KN/m2;(7)Q7—支架自重。
S13标双凤互通A匝现浇梁施工方案模板结构名称荷载组合强度计算刚度验算底模及支架(1)+(2)+(3)+(4)+(7)(1)+(2)+(7)侧模(4)+(5)(5)荷载组合模板、支架设计计算的荷载组合2、荷载组合模板、支架设计计算的荷载组合
S13标梁板安装技术、安全施工方案3.5荷载计算箱梁自重—计算根据双凤互通A匝道桥工程现浇箱梁结构特点,通过认真分析,选取具有代表性及最不利荷载的不同断面、不同部位进行箱梁自重计算,即现浇箱梁V-V断面(L/4肋板加厚渐变段),III-III断面、VII-VII断面(墩顶中、中横梁)三个断面分别按翼板、腹板、底板等不同部位进行自重计算。(详见下图)
S13标双凤互通A匝现浇梁施工方案
S13标双凤互通A匝现浇梁施工方案新浇混凝土对侧模的压力----Q5计算因现浇箱梁采取水平分层浇筑,每层浇筑高度控制在30cm以内,在竖向上浇筑速度控制在1.2m/h,混凝土初凝时间控制在6h,混凝土容重26kn/m3,掺加外加剂,k1取1.2,混凝土坍落度180mm,因此k2取1.15,根据《公路桥涵施工技术规范》(JTJ041—2000)附录Pmax=0.22yt0k1k21V1/2,所以Q5=51.88KN/m2
S13标双凤互通A匝现浇梁施工方案支架自重—Q7计算计算每步脚手架自重:Ng1=ht1+t2+t3式中:h——步距(m);t1——立杆每米重量(kn);t2——纵向横杆单件重量(kn);t3——内外立杆间斜杆或十字撑重量(kn)。按最大值进行计算,步距取1.2m,纵、横向距离取0.6m,步数取5步,计算Q7=2.639KN/m2。
S13标双凤互通A匝现浇梁施工方案3.6受力分析现浇箱梁V-V断面翼板范围为箱梁翼板受力最差且最具代表性的部位,在此范围支架设置纵桥向间距×横桥向间距×横杆步距为90cm×90cm×120cm;底板范围支架设置纵桥向间距×横桥向间距×横杆步距为90cm×90cm×120cm。因此箱梁V-V断面翼板、底板均需要进行结构验算。现浇箱梁III-III、VII-VII断面此位置为箱梁端中、横梁,是箱梁自重最大的部位,在此范围支架设置纵桥向间距×横桥向间距×横杆步距为60cm×60cm×120cm;需要对箱梁III-III、VII-VII断面底板进行结构验算。
S13标双凤互通A匝现浇梁施工方案3.7受力验算3.7.1模板及纵、横方木受力验算查《路桥施工计算手册》附表2-10,现浇箱梁III-III、VII-VII断面箱室范围底模板(底板及腹板处);箱梁侧模板;箱梁底模下横向方木(中腹板,底板及边腹板);按4跨等跨连续梁计算,受力分析见计算简图。
S13标双凤互通A匝现浇梁施工方案查《路桥施工计算手册》附表2-8第1项,现浇箱梁III-III、VII-VII断面翼板范围横向方木计算,按2跨等跨连续梁计算,受力分析见计算简图。
S13标双凤互通A匝现浇梁施工方案3.7.2支架立杆顶托上顺桥向方木验算本施工方案中立杆顶托上顺桥向采用方木,在墩柱前后各3.0m范围与跨中位置顺桥向方木跨度为60cm,其余顺桥向方木跨度为90cm。箱梁翼板下横向方木跨度为90cm,腹板下横向方木跨度为60cm,底板下横向方木跨度为90cm。根据以上箱梁不同断面、不同部位自重计算及箱梁模板下横向方木布置情况及顺桥向方木布置情况,通过综合分析,可以得出现浇箱梁III-III、VII-VII断面箱室范围、翼板范围,以上为整跨箱梁不同断面、不同部位自重最大值、受力最差的位置,因此有必要进行顺桥向方木受力验算。
S13标双凤互通A匝现浇梁施工方案1、支架立杆顶托上顺桥向方木验算因横向方木间距为30cm,故纵向方木为90cm时,即断面V-V箱室范围即翼板处,受力分析见计算简图。
S13标双凤互通A匝现浇梁施工方案同上当纵向方木为60cm时,即III-III、VII-VII断面箱室范围即翼板处,受力分析见计算简图。
S13标双凤互通A匝现浇梁施工方案3.7.3扣件式钢管支架立杆强度及稳定性验算本工程现浇箱梁支架按钢管扣件式支架进行内力计算,计算结果同样适用与碗扣式支架,相对于扣件式支架安全系数相当于1.2倍以上。1、立杆验算根据《公路施工手册》桥涵下册表13-5碗扣式构件设计荷载,横杆步距为120cm时,每根立杆设计允许荷载【N】=30Kn。分别验算:III-III断面翼板部位;VII-VII断面箱室部位;V-V断面中腹板下底板部位;立杆的强度与刚度。经计算均满足技术规范要求。
S13标梁板安装技术、安全施工方案2、碗扣节点承载力验算碗扣节点承载力按下式验算:式中:Qb——下碗扣抗剪强度设计值不小于60kN,取60kN。3、立杆顶托承载力验算立杆顶托承载力按下式验算:式中:Qt——顶托设计值不小于40kN,取40kN。
S13标双凤互通A匝现浇梁施工方案3.7.4地基承载力验算根据地基承载力处理方式以及由以上立杆底座承载力计算得,按照最不利荷载,通过计算该方案地基承载力不小于250MPa时,满足施工要求。
S13标双凤互通A匝现浇梁施工方案3.7.5满堂支架整体抗倾覆分析计算根据JTJ041—2000《公路桥涵施工技术规范》9.2.3条稳定性要求,支架在自重和风荷载等作用下的抗倾覆稳定时,倾覆稳定系数不得小于1.3。根据公式:计算结果说明本方案的满堂支架整体满足抗倾覆要求。
S13标双凤互通A匝现浇梁施工方案门洞布置及验算门洞布置主跨连续梁1-2#墩跨,因支架要横跨小海河支流。固在1-2#墩跨中位置设置一个5m宽的门洞,做流水通道(详见支架方案图),在两侧设置混凝土基础,基础底部为13米×1.5米×1.0米(长×宽×高);顶部为13米×1.0米×2.0米(长×宽×高),浇筑后混凝土基础顶高程拟定为61.700m。其上布置D300钢管立柱支墩,支墩上铺设2根垫梁(工32b),垫梁上铺设主梁(工32b)。
S13标双凤互通A匝现浇梁施工方案3.8箱梁工字钢支架计算双凤互通匝道桥跨河修建,跨越河流拟采用7m跨度跨越,为工程节约,采取租用的32b工字钢搭设。工字钢支架位于桥梁的正中央,即第二跨的正中。其断面形式如下:1/4跨断面:
S13标双凤互通A匝现浇梁施工方案跨中横隔梁处:
S13标双凤互通A匝现浇梁施工方案一、计算模式只计算主箱体的支架荷载。同时为简化计算,跨中实腹段视为一集中荷载,其余段按均布荷载计算。计算模式如下:
S13标双凤互通A匝现浇梁施工方案1、纵向梁受力分析(32b工字钢)模板自重及施工荷载组合采用①+②+③+④+⑤,转化为7.2米宽度的纵向线荷载,考虑1.3安全系数。经计算当32b工字钢按2根布置时,梁板底部纵向主梁强度及挠度满足要求。
S13标双凤互通A匝现浇梁施工方案2、横向分配梁受力分析(32b工字钢)设计拟定间距为250cm,受力计算见图如下:经计算在支撑间距为250cm时,32b工字钢横向分配梁,强度、刚度满足要求。
S13标双凤互通A匝现浇梁施工方案3.9沉降现测3.9.1测点布置在1/8、1/4、1/2跨处设置沉降观测标,加载前划好刻度线,加载后立即观测沉降量。对于满堂脚手架,每个断面设10个测点,即基础5个点,支架5个点(与基础点位置相对应底板位置),基础点位用红色油漆标识(最好埋钢筋头,支架上的点位采用挂钢丝垂球地面作检测点的办法。
S13标双凤互通A匝现浇梁施工方案3.9.2观测阶段观测分成六个阶段:预压加载前,50%荷载、80%荷载、120%荷载、80%荷载、50荷载、卸载后。每个观测阶段要观测2次。中间过程堆载结束后,测量观测6个小时安排一次,若沉降趋于稳定可进行下一级加载(沉降两次差值小于1mm)。加载至120%荷载后,按上述观测频率观测,应满足连续三天的沉降量都小于1mm的条件后,方可浇筑混凝土。注意观察过程中如发现基础沉降明显、基础开裂、局部位置和支架变形过大现象,应立即停止加载并卸载,及时查找原因,采取补救措施。
S13标双凤互通A匝现浇梁施工方案第二篇安全保证措施及事故应急救援预案
S13标双凤互通A匝现浇梁施工方案第一节建立安全生产保证体系1.1安全生产体系1.2保证措施第二节施工过程安全控制措施2.1脚手架、支架安全施工措施2.2模板施工安全、保证措施2.3临时用电及照明安全设计、保证措施2.4钢筋加工安全设计、保证措施2.5高空作业安全设计、保证措施2.6混凝土灌注安全设计、保证措施
S13标双凤互通A匝现浇梁施工方案第三节应急救援预案3.1建立应急救援领导小组3.2事故应急救援处理3.3主要应急处理预案3.3.1触电事故的应急处理预案3.3.2防治台风事故应急预案3.3.3高空作业事故应急预案3.3.4火灾事故应急预案
S13标双凤互通A匝现浇梁施工方案谢谢各位领导、专家莅临会议现场进行方案评审、指导!现在请各位专家对本方案进行点评!中铁十九局集团第五工程有限公司增从高速公路S13合同段项目经理部2011年02月19日
结束语谢谢大家聆听!!!40
