高速铁路陆地承台施工方案 20页

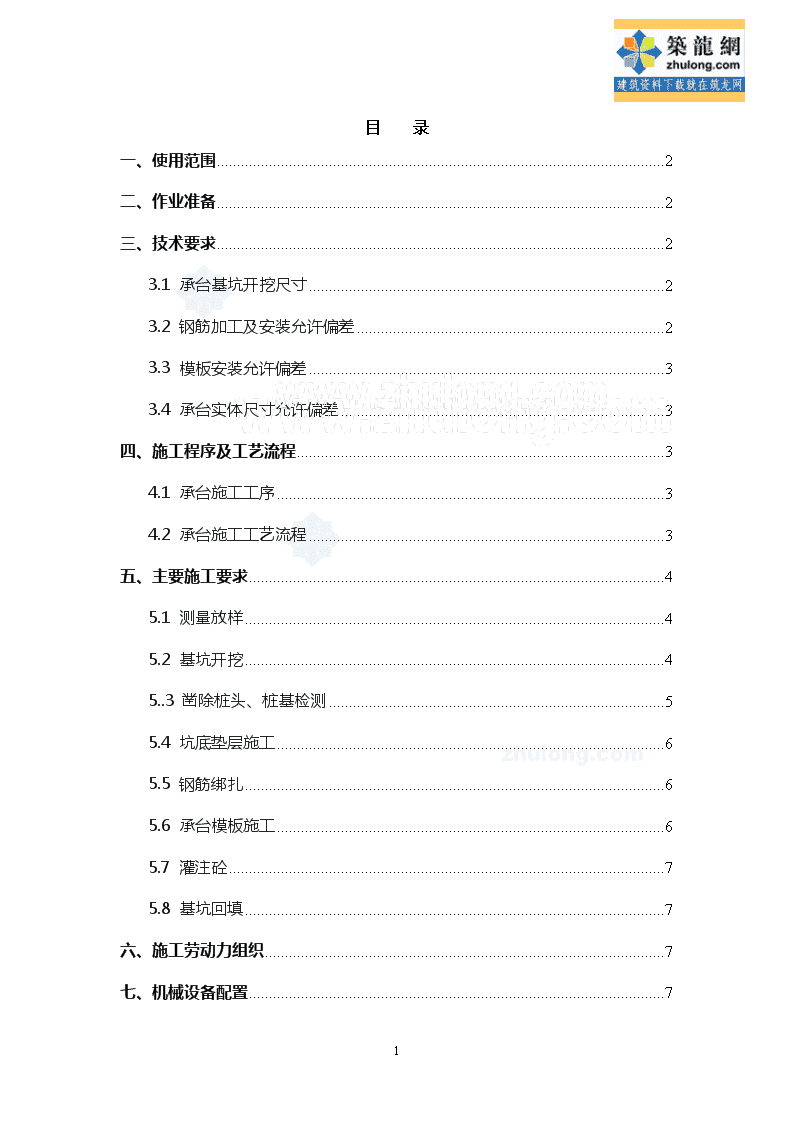

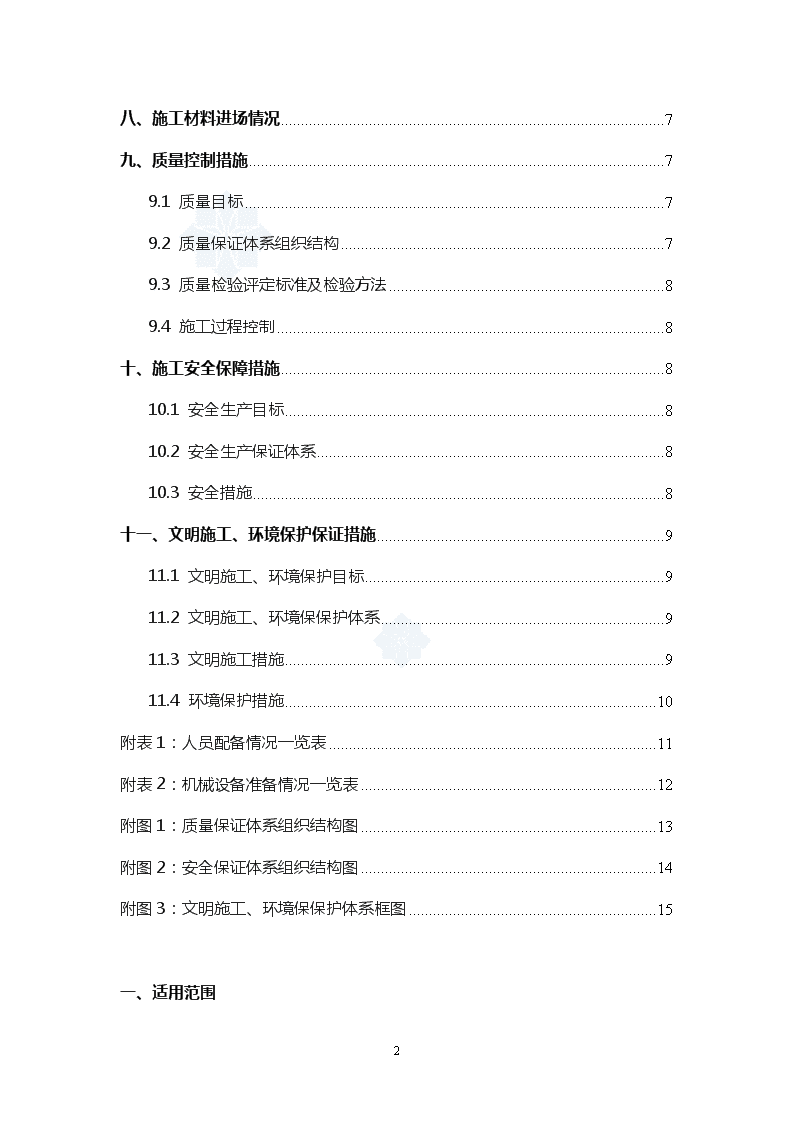

目录一、使用范围2二、作业准备2三、技术要求23.1承台基坑开挖尺寸23.2钢筋加工及安装允许偏差23.3模板安装允许偏差33.4承台实体尺寸允许偏差3四、施工程序及工艺流程34.1承台施工工序34.2承台施工工艺流程3五、主要施工要求45.1测量放样45.2基坑开挖45..3凿除桩头、桩基检测55.4坑底垫层施工65.5钢筋绑扎65.6承台模板施工65.7灌注砼75.8基坑回填7六、施工劳动力组织7七、机械设备配置720 八、施工材料进场情况7九、质量控制措施79.1质量目标79.2质量保证体系组织结构79.3质量检验评定标准及检验方法89.4施工过程控制8十、施工安全保障措施810.1安全生产目标810.2安全生产保证体系810.3安全措施8十一、文明施工、环境保护保证措施911.1文明施工、环境保护目标911.2文明施工、环境保保护体系911.3文明施工措施911.4环境保护措施10附表1：人员配备情况一览表11附表2：机械设备准备情况一览表12附图1：质量保证体系组织结构图13附图2：安全保证体系组织结构图14附图3：文明施工、环境保保护体系框图15一、适用范围20 适用于XX高速铁路项目陆地承台施工。二、作业准备2.1施工前认真核对设计地质与实际地质情况，分析承台开挖深度，根据现场条件确定开挖方式；2.2认真复核设计图纸，根据设计放样承台边线、开挖边线以及设置标高控制点；2.3根据开挖形式，准备所需材料、机械、人员等；2.4现场做好技术、安全、质量交底工作，并做好相关记录。三、技术要求3.1承台基坑开挖尺寸基坑开挖项次检 查 项 目规定值或允许偏差检查方法和频率1平面周线位置（mm）不小于图纸要求用经纬仪测量纵横各2点2基底标高(mm)土质±50水准仪：测量5～8点石质+50，-2003基坑尺寸(mm)不小于图纸要求用尺量3.2钢筋加工及安装允许偏差钢筋加工允许偏差及检验方法项次检 查 项 目允许偏差（mm检查方法和频率1受力钢筋全长±10用尺量2弯起钢筋的弯折位置203箍筋内净尺寸±320 钢筋安装允许偏差项次检 查 项 目允许偏差（mm1双排钢筋间距±102同一排中受力钢筋间距±203分部钢筋±204箍筋间距绑扎骨架±20焊接骨架±105弯起点偏差（包括加工偏差20mm）±306外层钢筋位置偏差c≥35mm+10-525mm
