减少河道中易坍塌地质对承台施工的影响摘要 24页

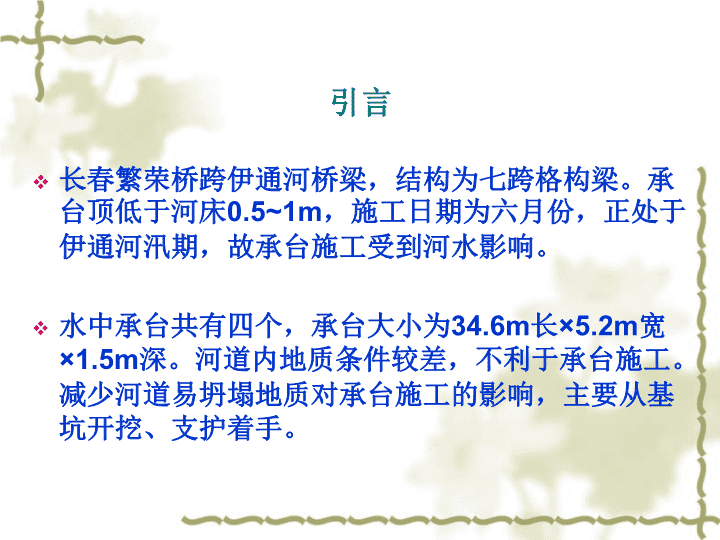

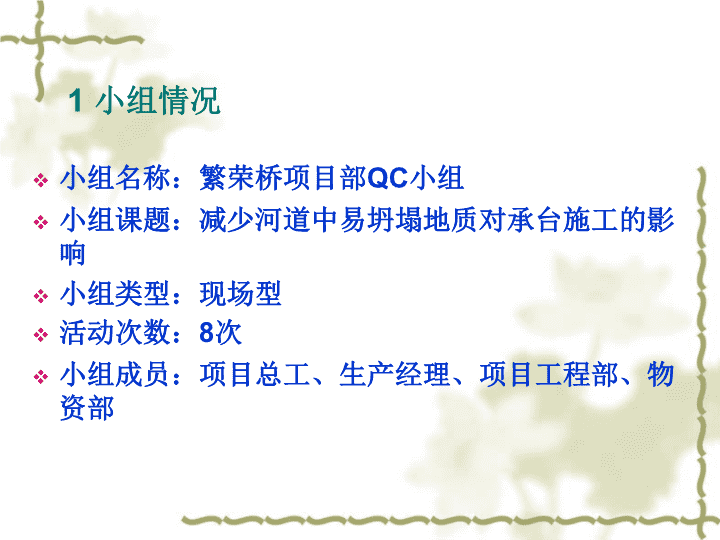

减少河道中易坍塌地质对承台施工的影响长春繁荣路跨伊通河桥梁工程QC小组2011年11月15日 引言长春繁荣桥跨伊通河桥梁，结构为七跨格构梁。承台顶低于河床0.5~1m，施工日期为六月份，正处于伊通河汛期，故承台施工受到河水影响。水中承台共有四个，承台大小为34.6m长×5.2m宽×1.5m深。河道内地质条件较差，不利于承台施工。减少河道易坍塌地质对承台施工的影响，主要从基坑开挖、支护着手。 1小组情况小组名称：繁荣桥项目部QC小组小组课题：减少河道中易坍塌地质对承台施工的影响小组类型：现场型活动次数：8次小组成员：项目总工、生产经理、项目工程部、物资部 2小组成员简介序号姓名性别职务小组分工备注1罗德元男技术顾问顾问2孙贵华男公司副总工顾问3宋海争男公司工程部长顾问4余鑫男项目总工组长5李书忠男生产经理副组长6任晓敏男工程部长副组长7马志强男物资部长方案实施8胡志华男施工员方案实施9王义宏男安全员安全监管 3选题理由工期紧张、后门关死，有效工期被压缩近50%，业主要求保质快速完成。工程造价较低，公司要求优化施工成本。 4活动目标1、承台施工中，基坑不坍塌，渗水量不影响承台施工。2、节约工期。3、降低成本。 5PLAN阶段经了解，需采集以下资料序号数据部位负责人1河道地质调查胡志华2现场物资盘点马志强、任晓敏3场地测量数据采集任晓敏4土方运输交通管制李书忠、王义宏 5PLAN阶段河道地质数据来源：设计图纸、桩基钻渣取样、挖机探挖 5PLAN阶段物资盘点序号材料名称规格尺寸数量备注1定型钢模4m×5m20片废弃模板2定型钢模4m×5m20片废弃模板3定型钢模20m×7m40根废弃模板4钢管D400×8mm800m桥梁桁架支撑 5PLAN阶段场地测量数据 5PLAN阶段交通影响交通开放时间交通管制时间 5PLAN阶段对策表序号对策解决因素1利用基坑土扩大筑岛面积场地影响交通影响2换填基坑四周挖除卵石层。地质影响32#、4#、5#承台基坑采用放坡开挖，3#承台基坑采用钢模支护。物资影响42#、5#承台南侧安装塔吊场地影响地质影响5准备场内倒运土方临时屯放处交通影响 6DO阶段实施一：在筑岛上游处挖除淤泥土1m深，2m宽,临时河道向3#改移。实施二：1：1放坡开挖2#、5#基坑，将土方置于上、下游，用于岛面扩宽。实施三：2#、5#南侧布置塔吊。实施四：3#基坑先插打20cm*7m钢模板，为保证插打顺利，头部削尖，在基坑开挖过程中，同步安装模板与钢管组成的钢支护。实施五：在距离筑岛100m位置，准备80m*40m的土临时屯放场地，能备5000m³土。 平面布置图 6DO阶段钢支护实施图 6DO阶段基坑状态在基坑四周设置20cm深汇水渠，对水渠内水位进行观测。以下为当天的最高水位。序号基坑1天2天3天4天5天6天7天备注12#6cm4cm4cm5cm5cm8cm8cm23#5cm3cm8cm5cm10cm7cm9cm34#3cm6cm4cm8cm7cm10cm10cm45#6cm10cm8cm3cm8cm7cm2cm 6DO阶段经济效益（52-29.4=22.6万元）序号对比方案费用优化方案费用1外运土方扩宽筑岛，土方约4000m³7.2万元基坑土方扩宽筑岛，土方约4000m³5.2万元2基坑开挖直接外运，土方约8500m³21.3万元基坑土方除筑岛外，2000m³直接外弃，其他场内屯放后外弃。13.9万元3基坑围护采用钢板桩9m长240根15.6万元基坑围护采用钢板组合25T4.8万元4运输采用吊车2台，25T6万元运输采用塔吊QTZ604万元 6DO阶段单价表：单价来源于合同、市场调查、其他项目序号项目名称单价单价来源备注1土方外弃25元/m³合同价2土方场内倒运13元/m³合同价3缺方外运18元/m³合同价4插打钢板桩及围檀650元/根沪杭项目价5钢结构安装900元/T合同价6吊车租赁25T(每月）30000元市场调查7钢结构损耗1000元/T重复利用8搭吊租赁QTZ60（每月）20000元合同价 6DO阶段工期影响分析序号部位正常工期实际工期节约工期备注12#承台14天11天3天23#承台16天12天4天34#承台14天11天3天45#承台14天11天3天 7CHECK阶段易坍塌地质对承台施工的影响主要因素是基坑，经过对对策实施过程中数据的观察、统计、分析，隔水、坑壁支护、快速开挖，可有效在保证安全的情况下，加快施工进度。现本工程的桥梁已具备通车条件，基坑在承台施工的过程，未发生任何坍塌事故，基坑内水位一直未超出汇水坑。物资材料使用已有物资，降低了成本，利用基坑土扩大岛面，安装搭吊，即保证了承台的施工，也解决了后期墩台梁的施工的垂直运输。 8ACTION阶段总结处理减少易坍塌地质对承台施工的影响，主要从对基坑的开挖、保护两个方面入手，经过总结对于跨度低于100m，拟用筑岛施工的市政桥梁工程，可采取以下措施，保证承台施工的安全、质量、进度、效率：一、河流冲刷部位隔水。二、扩大岛面、塔吊运输，篷布保护，保护坑壁。三、合理利用土源，准备屯土场地。四、重点基坑钢模板支护，提高物资利用率。 9活动总结QC成果总结：通过QC小组对承台施工的影响因素的分析、判断，到决策、实施，以及实际生产过程中的总结，即保证了承台的顺利的施工、也节约了成本。现繁荣路跨伊通河桥梁已通车，桥梁施工进度、质量均得到了业主的好评。QC小组通过在施工中发现问题、解决问题，即提高了小组成员的业务水平，同时也对保障安全、质量，提高进度、效益都有非常大的作用。 谢谢大家！ 谢谢大家！
