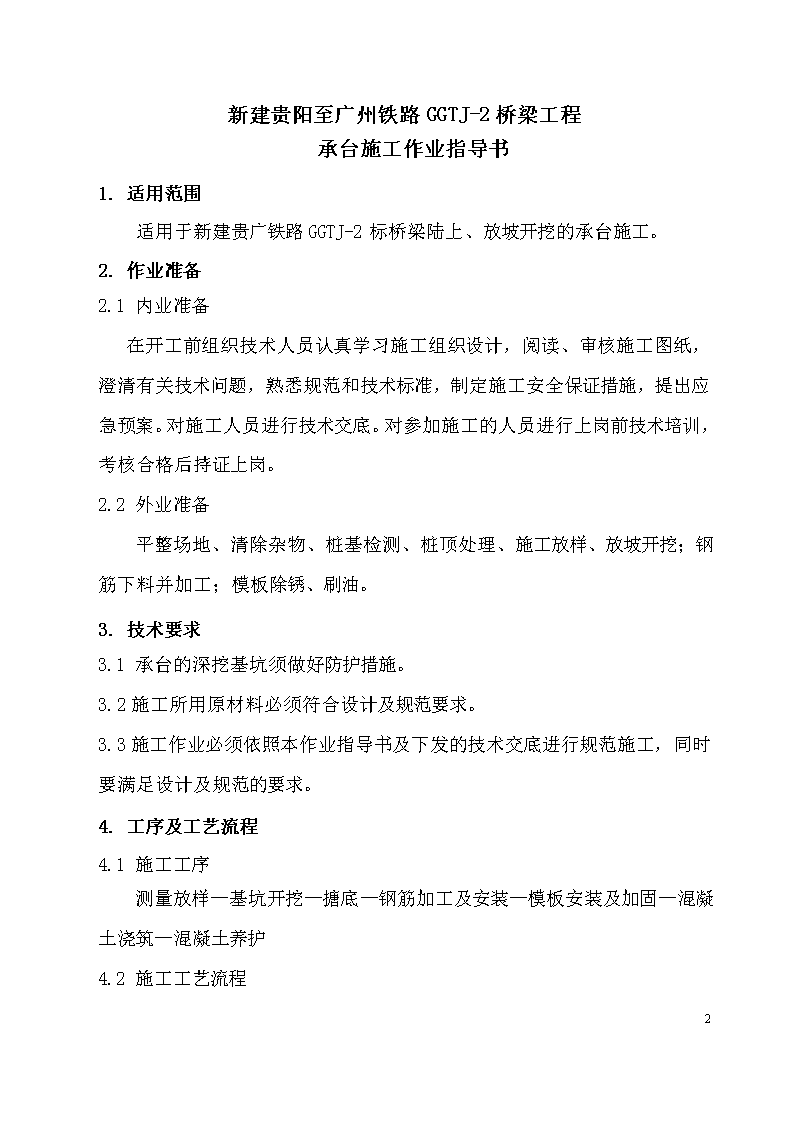

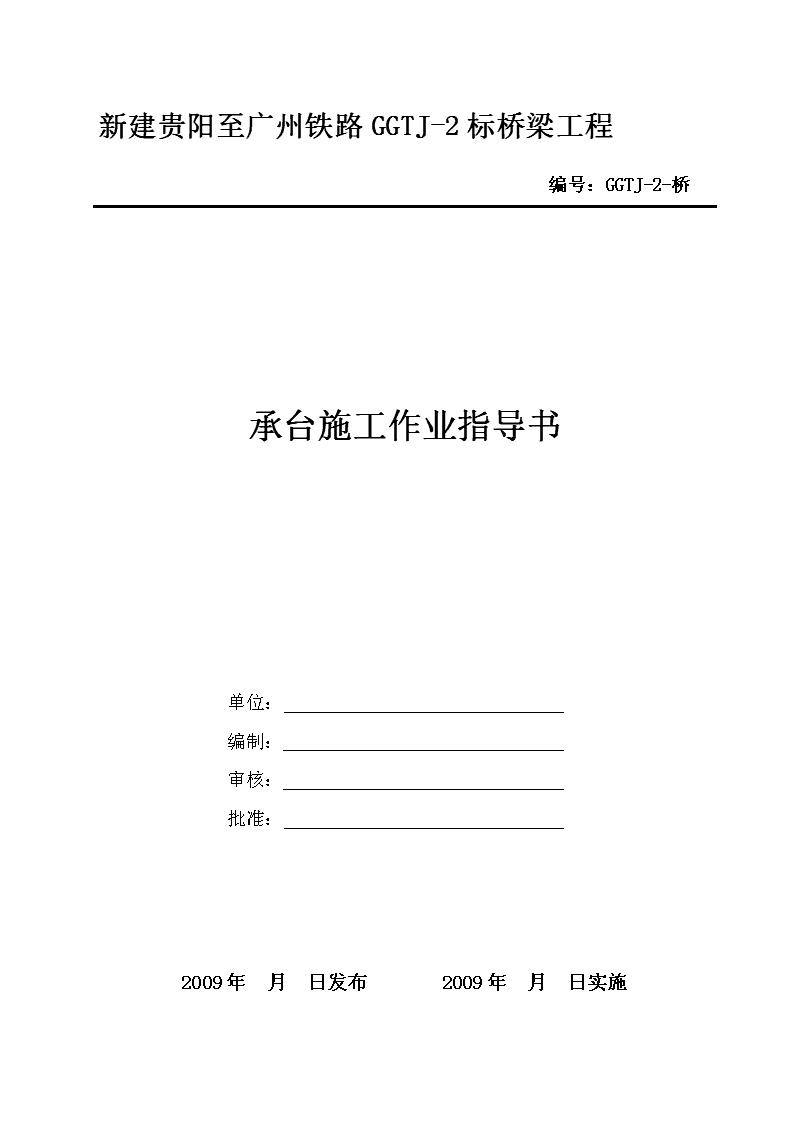

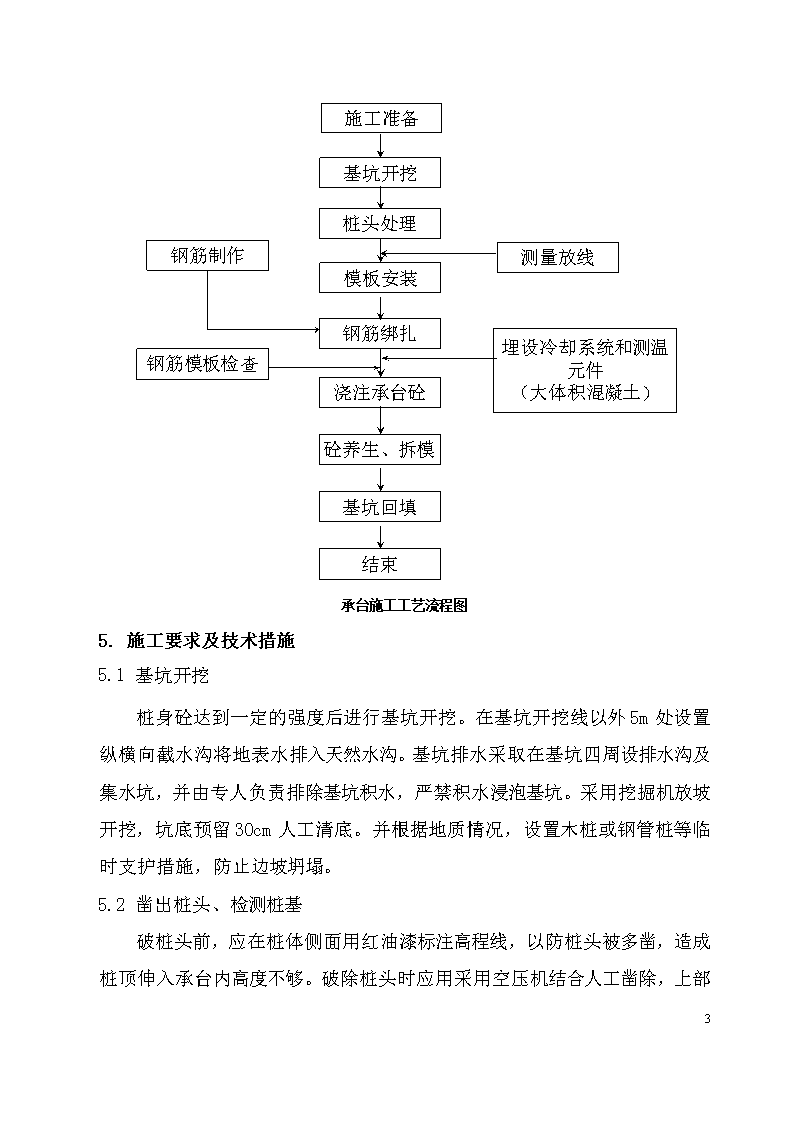

新建贵阳至广州铁路GGTJ-2标桥梁工程编号：GGTJ-2-桥承台施工作业指导书单位：编制：审核：批准：2009年月日发布2009年月日实施9 新建贵阳至广州铁路GGTJ-2桥梁工程承台施工作业指导书1.适用范围适用于新建贵广铁路GGTJ-2标桥梁陆上、放坡开挖的承台施工。2.作业准备2.1内业准备在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保证措施，提出应急预案。对施工人员进行技术交底。对参加施工的人员进行上岗前技术培训，考核合格后持证上岗。2.2外业准备平整场地、清除杂物、桩基检测、桩顶处理、施工放样、放坡开挖；钢筋下料并加工；模板除锈、刷油。3.技术要求3.1承台的深挖基坑须做好防护措施。3.2施工所用原材料必须符合设计及规范要求。3.3施工作业必须依照本作业指导书及下发的技术交底进行规范施工，同时要满足设计及规范的要求。4.工序及工艺流程4.1施工工序测量放样—基坑开挖—搪底—钢筋加工及安装—模板安装及加固—混凝土浇筑—混凝土养护4.2施工工艺流程9 基坑开挖桩头处理模板安装钢筋绑扎浇注承台砼基坑回填钢筋制作埋设冷却系统和测温元件（大体积混凝土）测量放线钢筋模板检查施工准备砼养生、拆模结束承台施工工艺流程图5.施工要求及技术措施5.1基坑开挖桩身砼达到一定的强度后进行基坑开挖。在基坑开挖线以外5m处设置纵横向截水沟将地表水排入天然水沟。基坑排水采取在基坑四周设排水沟及集水坑，并由专人负责排除基坑积水，严禁积水浸泡基坑。采用挖掘机放坡开挖，坑底预留30cm人工清底。并根据地质情况，设置木桩或钢管桩等临时支护措施，防止边坡坍塌。5.2凿出桩头、检测桩基9 破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采用空压机结合人工凿除，上部采用空压机凿除，下部留有10～20cm由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。桩头凿完后应报与监理验收，并经超声波等各种检测合格后方可浇筑砼垫层。承台基坑开挖至设计基底高程经检验合格后，立即浇筑基础垫层砼。5.3钢筋加工及安装钢筋绑扎应在垫层砼达到设计强度75%后进行。在垫层面上弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。承台钢筋集中加工，现场进行绑扎，底层承台钢筋网片与桩身钢筋焊接牢固；搭设钢管架绑扎、定好上层承台钢筋和预埋于承台内的墩身钢筋。5.4模板承台模板宜采用大块钢模，吊机配合安装。也可采用组合钢模板，胶合板支立。模板立设在钢筋骨架绑扎完毕后进行。采用绷线法调直，吊垂球法控制其垂直度。加固通过型钢、方木、拉杆与基坑四周坑壁挤密、撑实，确保模板稳定牢固、尺寸准确。墩身预埋钢筋的绑扎在模型立设完毕后进行，根据模型上口尺寸控制其准确性，采用与承台钢筋焊接，形成一个整体骨架以防移位。5.5混凝土混凝土采用集中拌合，自动计量，罐车运输，泵送混凝土施工，插入式振捣器振捣。混凝土的浇筑环境温度昼夜平均不低于5℃或最低温度不低于-3℃，局部温度也不高于+40℃，否则采用经监理工程师批准的相应防寒或降温措施。在下层混凝土初凝或能重塑前浇筑完上层混凝土，混凝土下落高差大于9 2.0米时，设串筒或溜槽。混凝土分层浇筑，分层厚度控制在30～45cm。振捣采用插入式振动器，振捣时严禁碰撞钢筋和模型。振动器的振动深度一般不超过棒长度2/3～3/4倍，振动时要快插慢拔，不断上下移动振动棒，以便捣实均匀，减少混凝土表面气泡。振动棒插入下层混凝土中5～10cm，移动间距不超过40cm，与侧模保持5～10cm距离，对每一个振动部位，振动到该部位混凝土密实为止，即混凝土不再冒出气泡，表面出现平坦泛浆。5.6基坑回填砼达到设计强度后进行基坑回填，湿陷性地段桥墩承台采用3∶7灰土回填，基坑四周同步进行；回填土分层回填，每层厚度20cm，用冲击夯夯实。5.7养生在混凝土浇筑完成并且初凝后，予以洒水养护保证混凝土表面经常处于湿润状态为准，养生期应符合规范要求。在混凝土表面盖上保持湿润的塑料薄膜等能延续保持湿润的材料，养护用水及材料不能使混凝土产生不良外观质量影响。6.劳动力组织根据施工进度要求及各工序施工特点，各工种人员综合配置，人员一专多能。主要劳动力配置计划见下表“主要劳动力配置计划表”。主要劳动力配置计划表序号部门、工班作业班组名称人数备注1管理人员负责人1共4人2管理人员技术员13管理人员安全员14管理人员材料员15测量组测工3共40人6木工班模板工107电工班电工28钢筋班钢筋工109 9综合班普工1010砼班砼工57.材料要求施工所需原材料必须符合现行规范或标准要求，同时须严格按照设计要求进行选材。8.施工机具配置根据施工进度要求及各工序施工特点，所选工艺配置机械。主要机械配置计划见下表“主要机械配置计划表”。主要机械配置计划表序号机械名称规格数量备注1柴油发电机75KW1台2吊车20T1台3电焊机400/3152台4切割机1台5钢筋调直机1台6打夯机2台7挖机1台8捣固器3台9空压机1台10风钻3台9.质量要求及检验方法9.1质量要求施工前对要使用的测量控制点进行复测，确认无误后方可进行施工测量放样。严格执行质量自检制度。作到施工中每道工序工班自检，合格后质检工程师复检。严格执行工程监理制度。充分做好质量自检工作的同时，由质检工程师积极配合监理工程师和甲方对工程进行的质量监督检查。自检合格后，及时通知监理工程师检查签证，隐蔽工程经监理工程师签证后隐蔽。9 实行质量责任制，逐级落实到工班，责任到人。严格施工纪律，把好工序质量关，上道工序不合格不能进行下道工序施工，否则质量问题由下道工序的班组负责。对工艺流程的每一步工作内容认真检查，使施工作业标准化。坚持质量检查制度，按照制度进行日常、定期、不定期工作检查，发现问题及时纠正，并对结果进行验证。在施工中，对每道工序、每个工种、每个操作工人，做到质量工作“三个落实”，即：施工前，施工的每个操作人员明确操作要点及质量要求。施工期间派技术干部现场值班做技术指导，进行连续监控，对比分析质量偏差，及时纠正质量问题。配齐检测和试验仪器、仪表，试验室所有仪器须经计量部门标定，确保其试验结果的准确性、确定的参数真实可用。混凝土在搅拌站集中生产，采用自动计量系统，确保施工配合比准确。严格按照设计、技术交底所规定的参数进行施工，钢筋施工时作到加工正确，间距、倾斜度和垂直度符合要求。严格按施工流程组织施工，防止后道工序损坏或污染前道工序成品。从而起到对成品的保护。注意收集施工技术资料，为下一步的施工得以参考。经常清理便道水沟，防止淤塞，确保雨季便道畅通。大雨天停止各项作业，停止基坑开挖和回填作业，高空作业要做好防雷电防护。进场材料必须经过检验合格后方可使用，严禁含泥量或含粉尘量过高的河砂、米石进入工程主体。9 砂石大堆料及其它材料堆放，应有防冲刷和防洪措施。并作好驻地的防洪工作。加强夜间施工照明,以保施工安全和施工质量。9.2检验方法承台的允许偏差及检查方法见下表。承台的允许偏差和检验方法序号项目允许偏差（mm）检验方法1尺寸±30尺量长、宽、高各2点2顶面高程±20测量5点3轴线偏位15测量纵横各2点4前后、左右边缘距设计中心线尺寸±50尺量各边2处10.安全措施及环保要求10.1安全措施进入施工现场必须带有安全帽、安全绳。各种机具及钢丝绳必须经常检查。施工前期做好准备工作，正确选用施工方法并结合施工具体实际，编制安全技术措施计划，制定操作细则，并向施工技术人员进行安全技术交底。各种施工的特种作业人员，必须通过安全技术培训，并经考试取得合格证后方可持证上岗，其他人员也进行必要的安全技术培训和考核。工点内安全标志清晰显眼，夜间的照明设施满足作业要求。按设计要求进行施工。施工前先做好四周的排水沟，并经常保持畅通，机具、材料、弃土等堆放在基坑周边安全距离以外。雨天和冬天进行作业，采取可靠的防滑、防寒和防冻措施。对施工机械定期维修保养，确保机况良好。10.2环保要求9 ⑴开工前组织对全体干部职工进行生态资源环境保护知识学习，增强环保意识，保证环保工程质量，采取有效措施，使施工过程对生态环境的损害程度降到最低。⑵合理布置施工场地，生产、生活设施尽量布置在征地线以内，少占或不占耕地，尽量不破坏原有植被，不随意砍伐树木，并在其周围植草或植树绿化，创建美好环境。⑶施工区域、砂石料场在施工期间和完工后，妥善处理、以减少对河溪流的侵蚀，防止沉碴进入河流或小溪。⑷对施工现场和运输便道等易产生粉尘的地段定时进行洒水降尘，勤洗施工机械车辆，使产生的粉尘危害减至最小程度。9
