路面施工现场钢丝放样实施细则 6页

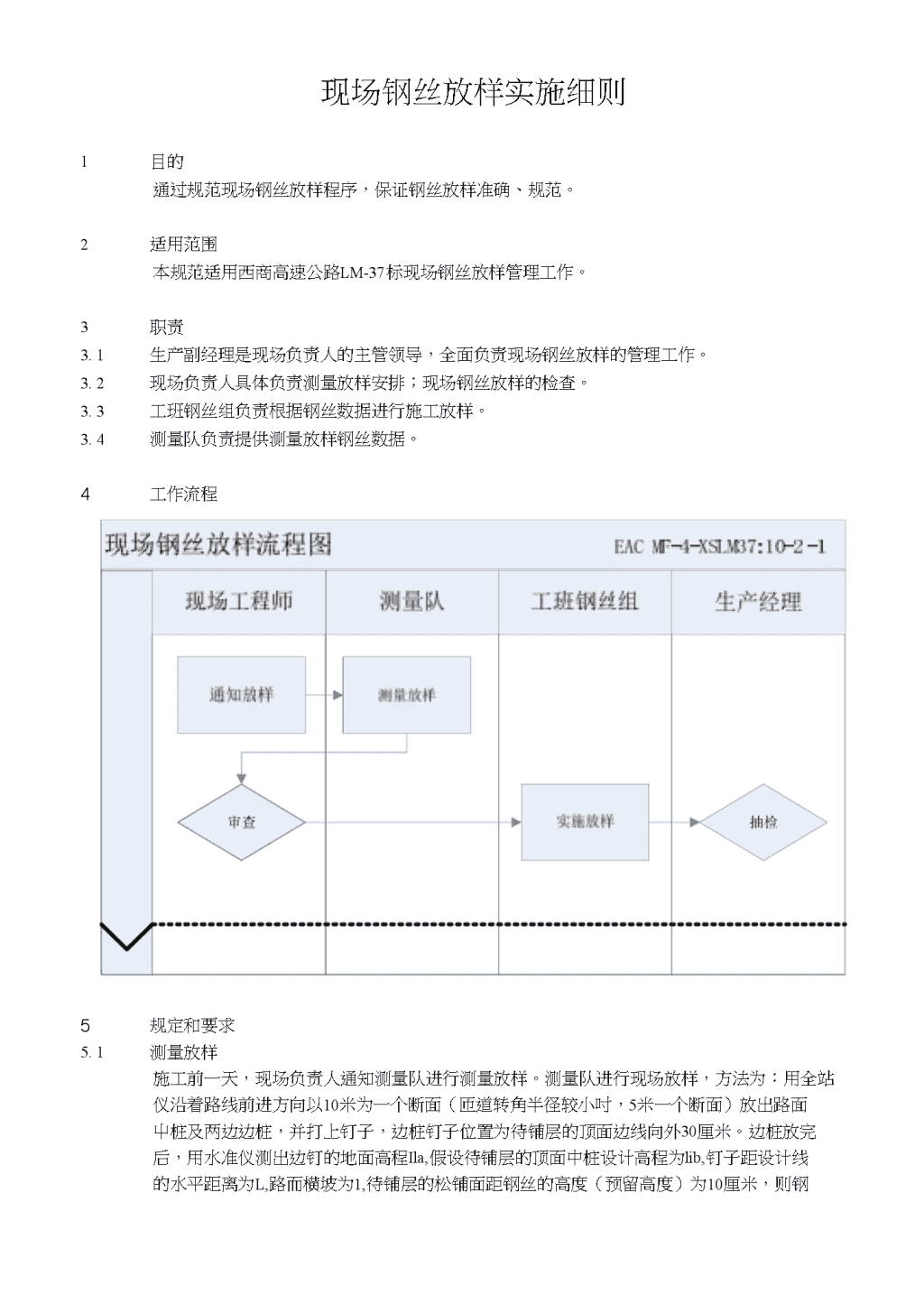

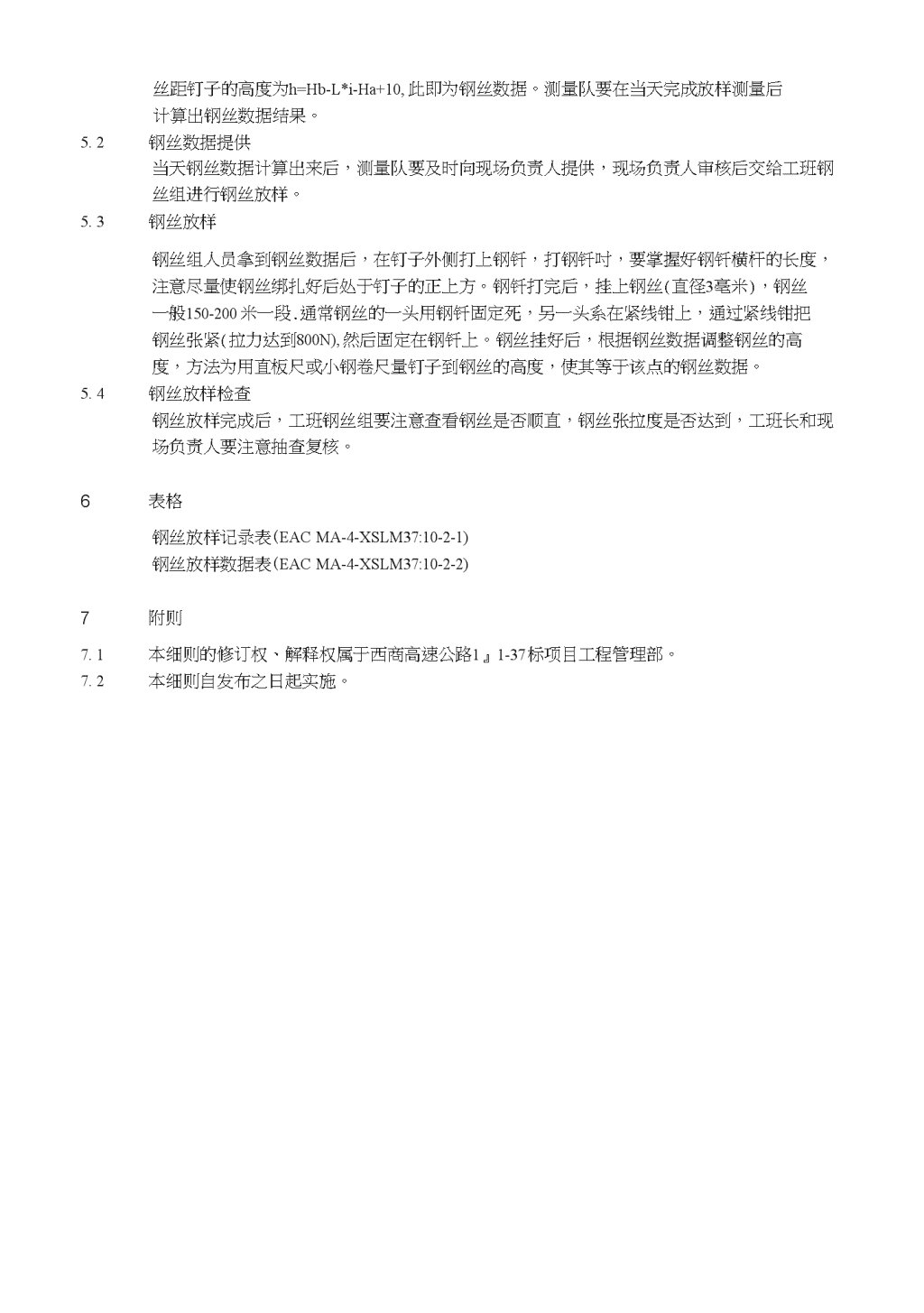

现场钢丝放样实施细则1目的通过规范现场钢丝放样程序，保证钢丝放样准确、规范。2适用范围本规范适用西商高速公路LM-37标现场钢丝放样管理工作。3职责3.1生产副经理是现场负责人的主管领导，全面负责现场钢丝放样的管理工作。3.2现场负责人具体负责测量放样安排；现场钢丝放样的检查。3.3工班钢丝组负责根据钢丝数据进行施工放样。3.4测量队负责提供测量放样钢丝数据。4工作流程5规定和要求5.1测量放样施工前一天，现场负责人通知测量队进行测量放样。测量队进行现场放样，方法为：用全站仪沿着路线前进方向以10米为一个断面（匝道转角半径较小吋，5米一个断面）放出路面屮桩及两边边桩，并打上钉子，边桩钉子位置为待铺层的顶面边线向外30厘米。边桩放完后，用水准仪测出边钉的地面高程Ila,假设待铺层的顶面中桩设计高程为lib,钉子距设计线的水平距离为L,路而横坡为1,待铺层的松铺面距钢丝的高度（预留高度）为10厘米，则钢 丝距钉子的高度为h=Hb-L*i-Ha+10,此即为钢丝数据。测量队要在当天完成放样测量后计算出钢丝数据结果。5.2钢丝数据提供当天钢丝数据计算出来后，测量队要及时向现场负责人提供，现场负责人审核后交给工班钢丝组进行钢丝放样。5.3钢丝放样钢丝组人员拿到钢丝数据后，在钉子外侧打上钢钎，打钢钎吋，要掌握好钢钎横杆的长度，注意尽量使钢丝绑扎好后处于钉子的正上方。钢钎打完后，挂上钢丝(直径3亳米)，钢丝一般150-200米一段.通常钢丝的一头用钢钎固定死，另一头系在紧线钳上，通过紧线钳把钢丝张紧(拉力达到800N),然后固定在钢钎上。钢丝挂好后，根据钢丝数据调整钢丝的高度，方法为用直板尺或小钢卷尺量钉子到钢丝的高度，使其等于该点的钢丝数据。5.4钢丝放样检查钢丝放样完成后，工班钢丝组要注意查看钢丝是否顺直，钢丝张拉度是否达到，工班长和现场负责人要注意抽查复核。4表格钢丝放样记录表(EACMA-4-XSLM37:10-2-1)钢丝放样数据表(EACMA-4-XSLM37:10-2-2)5附则7.1本细则的修订权、解释权属于西商高速公路1』1-37标项目工程管理部。7.2本细则自发布之日起实施。 层—幅钢丝放样记录表日期:桩号后视至中桩米至屮桩米备注前视钉子读数(nim)高度(mm)钉子读数(mm)高度(mm) 测量:EACMA-4-XSLM37:10-2-2层—幅钢丝放样数据表灰线宽度：中cm边cm日期：桩号中(mm)边(mm)桩号中(mm)边(mm)
