天津地铁工程用表 133页

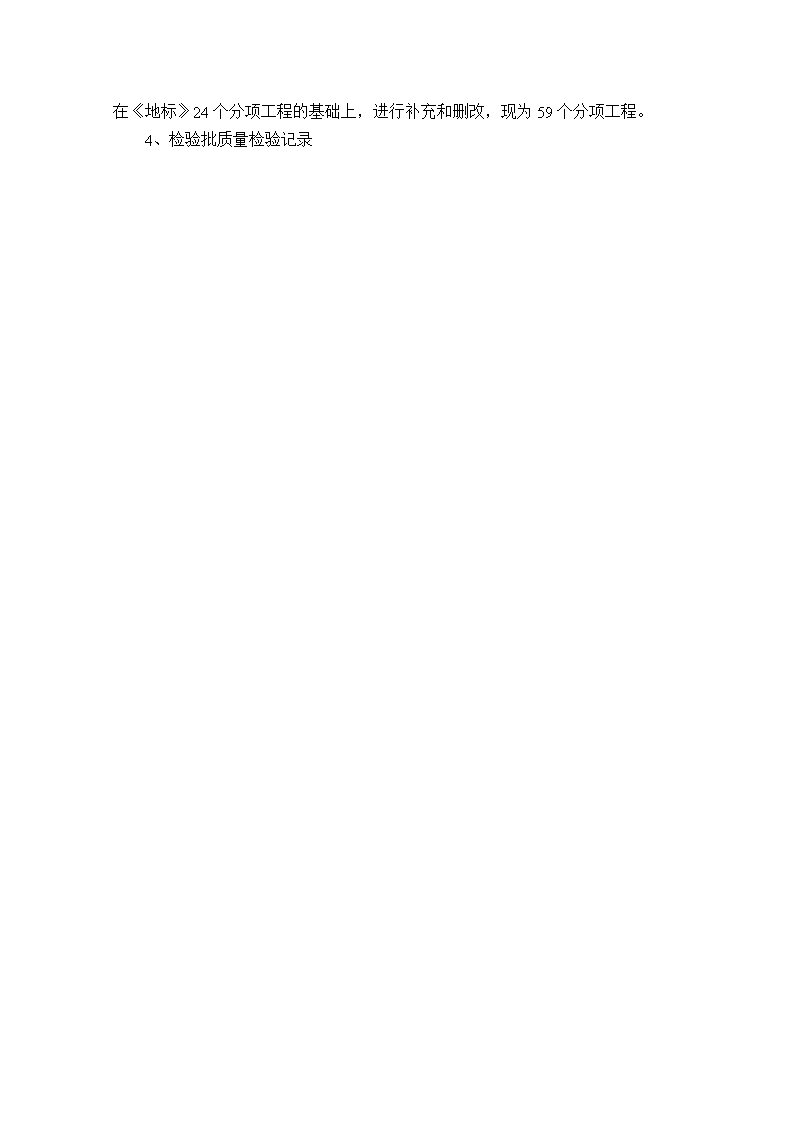

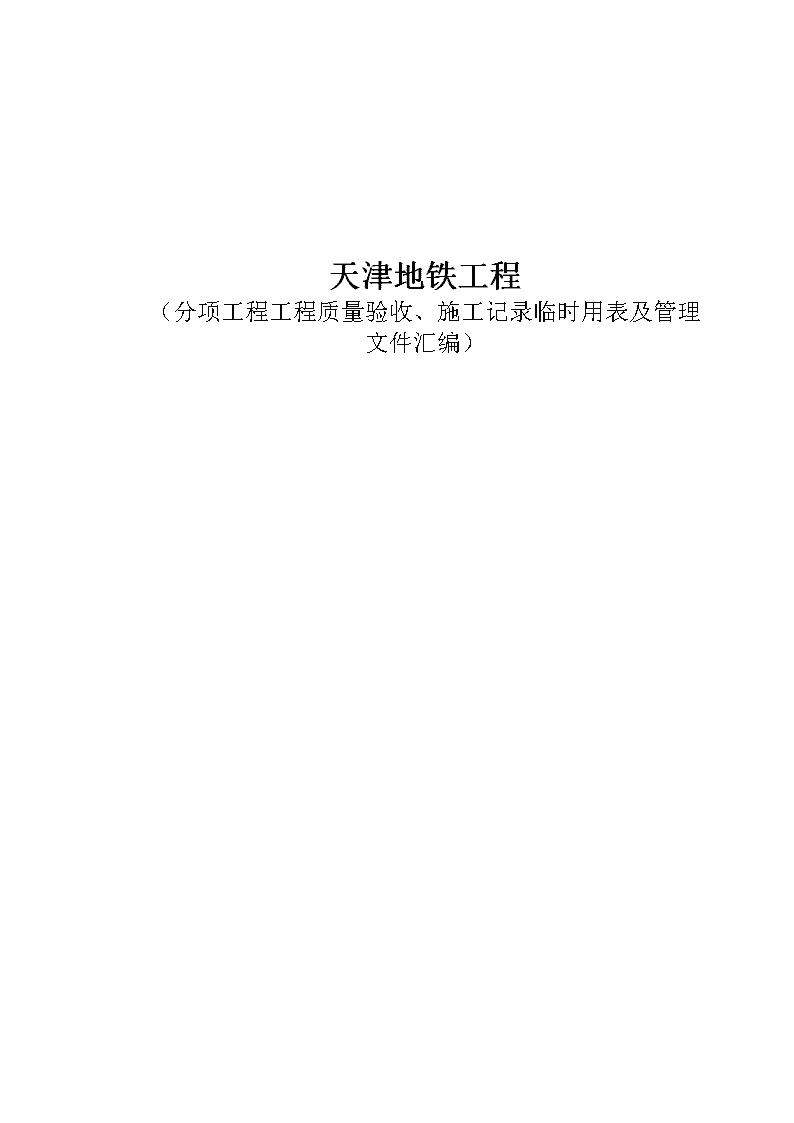

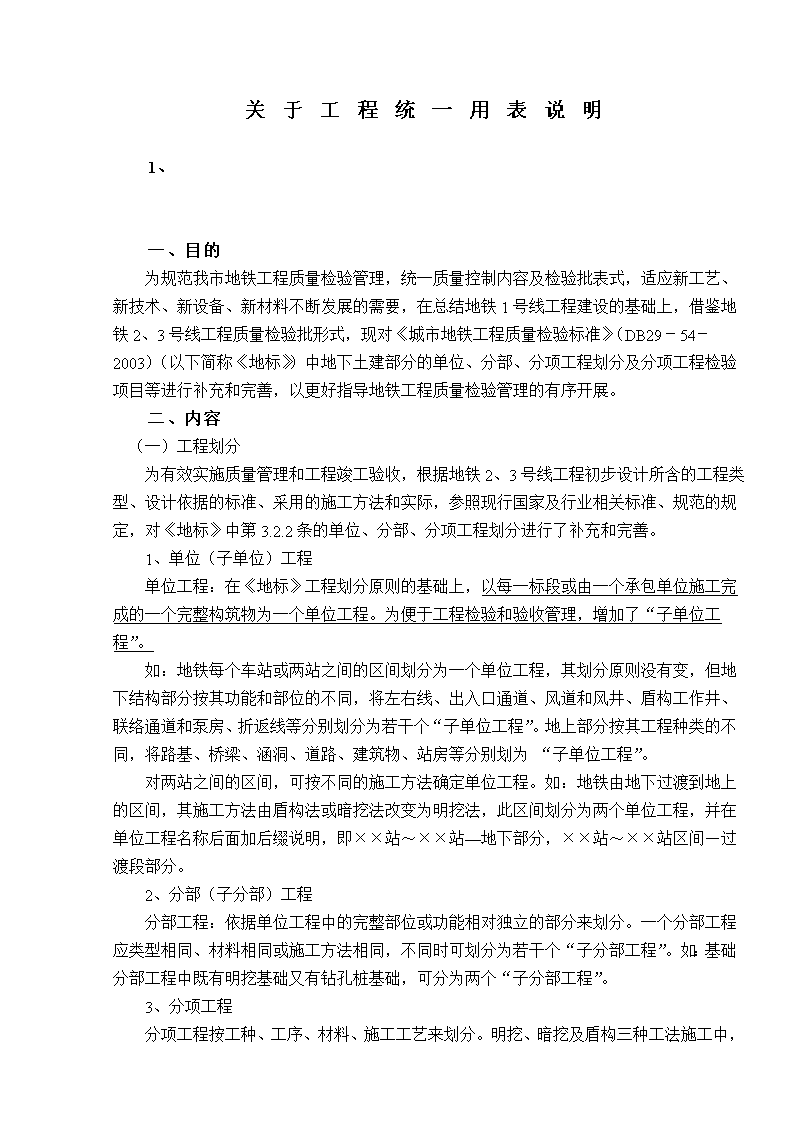

天津地铁工程（分项工程工程质量验收、施工记录临时用表及管理文件汇编） 关于工程统一用表说明1、一、目的为规范我市地铁工程质量检验管理，统一质量控制内容及检验批表式，适应新工艺、新技术、新设备、新材料不断发展的需要，在总结地铁1号线工程建设的基础上，借鉴地铁2、3号线工程质量检验批形式，现对《城市地铁工程质量检验标准》（DB29－54－2003）（以下简称《地标》）中地下土建部分的单位、分部、分项工程划分及分项工程检验项目等进行补充和完善，以更好指导地铁工程质量检验管理的有序开展。二、内容（一）工程划分为有效实施质量管理和工程竣工验收，根据地铁2、3号线工程初步设计所含的工程类型、设计依据的标准、采用的施工方法和实际，参照现行国家及行业相关标准、规范的规定，对《地标》中第3.2.2条的单位、分部、分项工程划分进行了补充和完善。1、单位（子单位）工程单位工程：在《地标》工程划分原则的基础上，以每一标段或由一个承包单位施工完成的一个完整构筑物为一个单位工程。为便于工程检验和验收管理，增加了“子单位工程”。如：地铁每个车站或两站之间的区间划分为一个单位工程，其划分原则没有变，但地下结构部分按其功能和部位的不同，将左右线、出入口通道、风道和风井、盾构工作井、联络通道和泵房、折返线等分别划分为若干个“子单位工程”。地上部分按其工程种类的不同，将路基、桥梁、涵洞、道路、建筑物、站房等分别划为“子单位工程”。对两站之间的区间，可按不同的施工方法确定单位工程。如：地铁由地下过渡到地上的区间，其施工方法由盾构法或暗挖法改变为明挖法，此区间划分为两个单位工程，并在单位工程名称后面加后缀说明，即××站～××站—地下部分，××站～××站区间—过渡段部分。2、分部（子分部）工程分部工程：依据单位工程中的完整部位或功能相对独立的部分来划分。一个分部工程应类型相同、材料相同或施工方法相同，不同时可划分为若干个“子分部工程”。如：基础分部工程中既有明挖基础又有钻孔桩基础，可分为两个“子分部工程”。3、分项工程 分项工程按工种、工序、材料、施工工艺来划分。明挖、暗挖及盾构三种工法施工中，在《地标》24个分项工程的基础上，进行补充和删改，现为59个分项工程。4、检验批质量检验记录 检验批质量检验记录反映工程质量的过程控制。是施工质量检验的基本单元，是由一定数量样本组成的检验体，一个检验批的施工条件、所用材料及其质量要求应基本相同。如：地下车站地下连续墙围护结构，划分顺线路方向分割多个幅；主体结构施工单位分几个施工段。在施工质量检验时，可将每一幅或每施工段为一个检验批。本次修编范围的工程划分见工程划分框图和分项工程划分目录及单位（子单位）、分部（子分部）、分项工程划分表。检验批应根据工程具体情况划分，验收时每项检查项目的检查点数不应少于5点，以满足计数评定的要求。（二）检验批质量检验记录与工程划分相配套的《地铁工程质量检验标准质量检验记录释义及表式》（以下简称《地铁检验》）也要进行相应补充和完善。地铁工程属行业多、多专业的综合性工程，根据这一特点，在综合国家验收规范及相关行业标准的基础上，形成本次修订的“检验批质量检验记录”。“检验批质量检验记录”的修编，主要是地铁地下结构中常用的明挖法、暗挖法、盾构法三种工法施工的实体质量检验的表格，共59个检验批表。其内容体现工程质量过程控制，每个表均有填写说明，其中包括：与《地标》相比的不同内容、一般规定。1、表格的名称及编号（1）表格的名称表格的名称表示分项工程名称（2）表格右上角的编号表格右上角的编号按本“统一用表”中的单位（子单位）、分部（子分部）、分项工程划分并填写，既检验批号由原来的6位，增加为9位。其编号规则为：第1、2位数字为分部工程的代码。如明挖施工的围护结构为01、地基基础与土石方为02等。第3、4位数字为子分部工程的代码。子分部是按分部工程所常用的几种工程类型和所在分部工程中的部位不同列出的，在每个分部里排序。分部工程比较单一的，没有划分子分部的，此项为00第5、6位数字为分项工程的代码。最后三位数字为分项工程检验批检验的顺序号，由施工单位根据工程实际进展情况填写。2、表头部分（1）单位工程名称：按照承包合同或投标文件中所列工程名称对应的单位工程名称填写。（2）子单位工程名称：按本次工程划分的子单位工程名称填写。 （3）分部工程名称：按本次工程划分的分部工程名称填写。（4）验收部位：一个分项工程中每个检验批的检验范围或抽样检验范围或所在部位，要标注清楚。（5）施工单位：应填写全称，并与合同中公章名称相一致。（6）项目经理：填写合同中指定的项目负责人。（7）施工执行标准名称及编号：是指施工时具体操作的工艺标准或施工规范，应与施工组织设计或施工方案中该部分相同，由施工单位填写。（8）验收执行标准名称及编号：是指现行相关工程质量检验标准及规范等。本次修编所依据的规范及标准有：A《地下铁道工程施工及验收规范》GB50299-1999（2003年版）B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003D《地下防水工程质量验收规范》GB50208-2002E《铁路桥涵施工规范》TB10203-2002F上海市《型钢水泥土搅拌墙技术规程》DGJ08-116-2005G《天津市地下铁道SMW施工技术规程》DB/29-145-2005H《混凝土结构工程施工质量验收规范》GB50204-2002I《铁路隧道工程施工质量验收标准》TB10417-2003J《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003K《铁路桥涵工程施工质量验收标准》TB10415-2003L《建筑电气工程施工技术质量验收规范》GB50303-2002M《电气装置安装工程接地装置施工及验收规范》GB50169-92N《水泥基渗透结晶防水材料》GB18445-2001O《钢结构工程施工质量验收规范》GB50205-2001P《钢管混凝土结构设计与施工规程》CECS28:903、质量检验标准规定在表格修编时，尽量将检验标准中的主控项目、一般项目的条文内容和条文号写上，因为表格的地方小，不能将多数指标内容全部填写，将内容归纳、简化描述填写，作为检查内容提示，全文列在填写说明中；允许偏差值也填写上，其检验频率和范围列在填写说明中。4、施工单位检查评定记录（1）对定量项目直接填写检查的数据。（2）对定性项目，当符合标准规定时，采用打“√”的方法标注；当不符合标准规定时，采用打“×”的方法标注。 （3）对没有此项内容的打“／”来标注。（4）有混凝土、砂浆、砌块等强度等级的检验批，按规定制取试件后，可先填写试件编号，待试件试验报告出来后，并在分项工程验收时进一步进行强度评定。（5）对于有允许偏差的抽查点，将实际量测的数值填入格内，超标准的数值，用“○”将其圈住。5、监理（建设）单位验收意见监理人员应采取平行试验、旁站和巡视的方法进行监理，在施工过程中，对施工质量进行查看和量测，并参加施工单位的重要项目的检测。在检验批质量检验时，对主控项目、一般项目应逐项进行验收。对符合标准规定的项目，填写“合格”或“符合要求”，对不符合标准规定的项目，暂不填写，待处理后再验收，但应做好标记。6、施工单位检查评定结果施工单位自行检查评定合格后，应注明“主控项目全部合格，一般项目满足标准规定要求”。项目质量检查员代表施工单位工程质量逐项检查评定，合格后注明检验结果，本人签字（以示承担责任），报监理工程师或建设单位项目负责人验收。7、监理（建设）单位检验结论检验项目经检验合格后，注明“同意验收”。对有混凝土、砂浆、水泥浆强度等级（或弹性模量）的检验批，可先行对其他项目进行检验，并做出“同意验收”的结论，待试块试验报告出来后再进行判定。专业监理工程师或建设单位项目负责人签字，以示承担监理责任。8、监理及建设单位检验用表说明若监理单位进行独立平行检验或建设单位进行抽检，可用检验批质量检验记录表，但在“施工单位检查评定记录”一栏处，加盖红色“监理单位质量检验专用章”或“建设单位质量检验专用章”。（三）施工记录表施工记录表是施工单位对施工过程中的基本数据和有关情况的记录，由施工单位根据施工工艺标准，采用企业或行业的表格。为了统一归档文件，本次对施工记录予以统一，其编号为“地铁施记－01”～“地铁施记－44”。与检验批质量检验记录相对应的施工记录按统一表示附后。 单位（子单位）、分部（子分部）、分项工程划分表单位工程子单位工程分部工程子分部工程分项工程明挖车站车站主体01围护结构01地下连续墙01101~0440101导墙02地下连续墙成槽03地下连续墙钢筋笼制作与安装04地下连续墙混凝土02钻孔灌注桩（咬合桩）05101~10401、0110105钻孔灌注桩护筒06钻孔灌注桩泥浆护壁成孔07钻孔灌注桩套管成孔08钻孔灌注桩钢筋笼制作与安装09钻孔灌注桩混凝土10桩间网喷混凝土填充与整平01导墙风道03劲性水泥搅拌桩墙（SMW桩）11401、1210111水泥土搅拌桩（SMW桩）12型钢插入与拔除（SMW桩）04止水帷幕13401～1510113钻孔搅拌桩14高压旋喷桩15高压注浆止水05冠梁（抗浮梁）16401～2010116模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除02地基基础与土石方06钻孔灌注桩（抗拔）06601、08801、0990106钻孔灌注桩泥浆护壁成孔08钻孔灌注桩钢筋笼制作与安装09钻孔灌注桩混凝土出入口07基坑开挖与回填21101~23301、3440121降水井22钢支撑制作与安装23土方开挖34土方回填08地基处理24401~2880124换填25钻孔搅拌桩26高压旋喷桩27高压注浆28混凝土垫层03接地装置002901029接地网安装（隐蔽）通道04防水工程0030010~3301030卷材防水31涂料防水32水泥基结晶滲透涂料防水33特殊部位防水05结构工程09主体结构16010~20010、35010~3801016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除35混凝土设备基础36钢管柱安装37钢管柱混凝土38地模10抗浮梁16010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除 单位(子单位)、分部（子分部）、分项工程划分表单位工程子单位工程分部工程子分部工程分项工程明挖车站︵暗挖法施工部分︶风道06土层加固0013010、14010、27010、39010～4101013钻孔搅拌桩14高压旋喷桩27高压注浆39水平搅拌桩40水平旋喷桩41土层冻结07超前支护0042010～4401042管棚注浆超前支护43小导管注浆超前支护44土层锚杆08洞身开挖0021010、4501021降水井45暗挖法土方开挖出入口09初期衬砌0046010~4801046钢筋格栅、网片加工与安装47型钢钢架制作与安装48喷射混凝土通道10防水工程0015010、30010、3301015高压注浆止水30卷材防水33特殊部位防水11二次衬砌0016010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除盾构区间钢筋混凝土管片制作12管片制作0049010～53010、1701049钢筋混凝土管片钢模50管片钢筋骨架制作与安装51管片混凝土配合比与浇筑52钢筋混凝土管片53钢筋混凝土管片试拼装17钢筋原材料与加工区间左线13进出洞土层加固0013010、14110、2701013钻孔搅拌桩14高压旋喷桩27高压注浆14盾构主体0054010~5911054钢筋混凝土管片外涂层与防水密封条55钢管片56盾构掘进57管片拼装58壁后注浆59隧道防水区间右线15端头井接头0016010~20010、3301016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除33特殊部位防水盾构工作井及风井01围护结构01地下连续墙01010~0401001导墙02地下连续墙成槽03地下连续墙钢筋笼制作与安装04地下连续墙混凝土02钻孔灌注桩（咬合桩）05010~10010、0101005钻孔灌注桩护筒06钻孔灌注桩泥浆护壁成孔07钻孔灌注桩套管成孔08钻孔灌注桩钢筋笼制作与安装09钻孔灌注桩混凝土10桩间网喷混凝土填充与整平01导墙03劲性水泥搅拌桩墙（SMW桩）11010、1201011水泥土搅拌桩（SMW桩）12型钢插入与拔除（SMW桩） 单位（子单位）、分部（子分部）、分项工程划分表单位工程子单位工程分部工程子分部工程分项工程盾构区间盾构工作井及风井01围护结构04止水帷幕13010~1501013钻孔搅拌桩14高压旋喷桩15高压注浆止水05冠梁（抗浮梁）16010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除02地基基础与土石方06钻孔灌注桩（抗拔）06010、08010、0901006钻孔灌注桩泥浆护壁成孔08钻孔灌注桩钢筋笼制作与安装09钻孔灌注桩混凝土07基坑开挖与回填21010~23010、3401021降水井22钢支撑制作与安装23土方开挖34土方回填08地基处理24010~2801024换填25钻孔搅拌桩26高压旋喷桩27高压注浆28混凝土垫层03接地装置002901029接地网安装（隐蔽）04防水工程0030010~3301030卷材防水31涂料防水32水泥基结晶滲透涂料防水33特殊部位防水05结构工程09主体结构16010~20010、35010~3801016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除35混凝土设备基础36钢管柱及定位器安装37钢管柱混凝土38地模10抗浮梁16010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除联络通道及泵房（暗挖法施工部分）06土层加固0013010、14010、27010、39010～4101013钻孔搅拌桩14高压旋喷桩27高压注浆39水平搅拌桩40水平旋喷桩41土层冻结07超前支护0042010～4401042管棚注浆超前支护43小导管注浆超前支护44土层锚杆支护08洞身开挖0021010、4501021降水井45暗挖法土方开挖09初期衬砌0046010~4801046钢筋格栅、网片加工安装47型钢钢架制作与安装48喷射混凝土10防水工程0015010、30010、3301015高压注浆止水30卷材防水33特殊部位防水11二次衬砌0016010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除 单位（子单位）、分部（子分部）、分项工程划分表单位工程子单位工程分部工程子分部工程分项工程明挖区间区间正线01围护结构01地下连续墙01010~0401001导墙02地下连续墙成槽03地下连续墙钢筋笼制作与安装04地下连续墙混凝土02钻孔灌注桩（咬合桩）05010~10010、0101005钻孔灌注桩护筒06钻孔灌注桩泥浆护壁成孔07钻孔灌注桩套管成孔08钻孔灌注桩钢筋笼制作与安装09钻孔灌注桩混凝土10桩间网喷混凝土填充与整平01导墙区间通道03劲性水泥搅拌桩墙（SMW桩）11010、1201011水泥土搅拌桩（SMW桩）12型钢插入与拔除（SMW桩）04止水帷幕13010~1501013钻孔搅拌桩14高压旋喷桩15高压注浆止水区间风井05冠梁（抗浮梁）16010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除02地基基础与土石方06钻孔灌注桩（抗拔）06010、08010、0901006钻孔灌注桩泥浆护壁成孔08钻孔灌注桩钢筋笼制作与安装09钻孔灌注桩混凝土联络线07基坑开挖与回填21010~23010、3401021降水井22钢支撑制作与安装23土方开挖34土方回填08地基处理24010~2801024换填25钻孔搅拌桩26高压旋喷桩27高压注浆28混凝土垫层区间折返线03接地装置002901029接地网安装（隐蔽）04防水工程0030010~3301030卷材防水31涂料防水32水泥基结晶滲透涂料防水33特殊部位防水05结构工程09主体结构16010~20010、35010~3801016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除35混凝土设备基础36钢管柱安装37钢管柱混凝土38地模10抗浮梁16010~2001016模板与支架制作和安装17钢筋原材料与加工18钢筋骨架制作与安装19结构混凝土20模板与支架拆除 工程质量验收记录 工程质量检查记录表格目录（正线地下结构工程部分）表号检查记录表格名称检查A.0.1施工现场质量管理检查记录检查A.0.2检验批质量检验记录检查A.0.3分项工程质量检验记录检查A.0.4分部（子分部）工程质量检验记录检查A.0.5单位（子单位）工程质量检验记录检查A.0.6单位（分部）工程质量控制资料核查记录单位（分部）工程质量控制资料核查记录（续表） 施工现场质量管理检查记录制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.1开工日期年月日工程名称施工许可证建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目经理项目技术负责人序号项目内容1现场质量管理制度2质量责任制3主要专业工种操作上岗证4施工图审查情况5地质勘察资料6施工组织设计、施工方案及审批7施工技术标准8工程质量检验制度9搅拌站及计量设置10现场材料、设备存放与管理11分包方资质与分包单位的管理制度12其它检查结论：总监理工程师：（建设单位项目负责人）年月日 填表说明一、检查项目1、现场质量管理制度：主要是图纸会审、设计交底、技术交底、施工组织设计编制审批程序、施工测量、工序交接、质量情况及问题的处理等。2、质量责任制：主要是指质量保证体系、质量负责人的分工，各项质量责任的落实制度及与质量有关的奖惩制度等。3、主要专业工种操作上岗证书：主要是测量工、试验工、预应力混凝土张拉工、钢筋工、混凝土工、架子工、电焊工、起重工、塔吊司机、机械、电工等工种。4、施工图审查情况：检查建设行政主管部门出具的施工审查备案书及审查机构出具的审查合格证明。5、地质勘查资料：检查勘查单位出具的地质勘查报告，勘察深度是否符合规范要求。6、施工组织设计、施工方案及审批：编写内容要齐全，审批手续要完善。7、施工技术标准：执行的与标准配套的技术操作规程。8、工程质量检查制度：主要是施工过程的质量控制，如：原材料、设备进场检验制度；工序自检制度等。9、搅拌站及计量设置：有管理制度和计量设施精确度及控制措施（含商品混凝土搅拌站）。10、现场材料、设备存放与管理：根据材料设备性能等制订相关的保管（存放场地或库房）、保养、供应、使用等制度。11、分包方资质与分包单位的管理制度：总承包单位应对分包单位进行管理，要有相应的制度和措施。13、其它：根据工程的特点，特别制定的工程项目的质量和技术管理制度等。二、检查结论及签字上述内容检查合格后，检查结论为“现场质量管理制度基本完整”，总监理工程师或建设单位项目负责人进行签字，不得代签。三、有关事项说明1、直接将有关资料的名称写上，资料较多时，也可将有关资料进行编号，将编号填写上，注明份数。2、填表时间是在开工之前，总监理工程师或建设单位项目负责人应对施工现场进行检查。3、填写应由施工单位项目负责人填写，将有关文件的原件或复印件附在后边，请总监理工程师或建设单位项目负责人验收核查。验收核查后，返还施工单位，并签字认可。4、如验收不合格，施工单位必须限期整改，整改合格后方可开工。 检验批质量检验记录制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.2单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目12一般项目12施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、检查项目主控项目和一般项目：（1）对定量项目直接填写检查的数据。（2）对定性项目，当符合标准规定时，采用打“√”的方法标注；当不符合标准规定时，采用打“×”的方法标注。（3）对没有此项内容的打“／”来标注。（4）有钢筋、混凝土、砂浆、砌块等强度等级的检验批，按规定制取试件后，可先填写试件编号，待试件试验报告出来后，再对检验批进行判定，并在分项工程验收时进一步进行强度评定。（5）对于有允许偏差的抽查点，将实际量测的数值填入格内，超标准的数值，用“○”将其圈住。二、检查结论及签字上述内容检查合格后，施工单位检查评定结果为“主控项目全部合格，一般项目满足标准规定要求”，项目质量检查员签字，不得代签；监理（建设）单位验收结论为“同意验收”总监理工程师或建设单位项目负责人进行签字，不得代签。三、有关事项说明1、直接将有关资料的名称写上，资料较多时，也可将有关资料进行编号，将编号填写上，注明份数。2、填表时间是在开工之前，总监理工程师或建设单位项目负责人应对施工现场进行检查。3、填写应由施工单位项目负责人填写，将有关文件的原件或复印件附在后边，请总监理工程师或建设单位项目负责人验收核查。验收核查后，返还施工单位，并签字认可。4、如验收不合格，施工单位必须限期整改，整改合格后方可开工。 分项工程质量检验记录制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.3333333单位工程名称子单位工程名称分部工程名称子分部工程名称分项工程名称检验批数量施工单位项目经理技术负责人序号检验批施工单位检验评定结果监理单位验收意见1234567891011121314材料、试件、配件等试验结果统计：检查结论项目技术负责人：年月日验收结论监理工程师：年月日 填表说明分项工程质量检验记录是将检验批的资料统一，依次进行登记整理，方便管理。分项工程是在检验批验收合格的基础上进行，起到归纳整理的作用，没有实质性验收内容。在检验批的检验完成以后由监理工程师组织项目专业技术负责人等进行验收。但同时要检查检验批是否将整个工程覆盖了，是否有漏掉的部位；检查有混凝土、砂浆强度等要求的检验批，到龄期后能够达到规范规定。（一）表格的名称及编号1、表格的名称：不必填写分项工程名称。2、表格右上角的编号检验记录右上角的编号统一为6位数。其编号规则为：前2位数为分部工程的代码；中间2位数为子分部工程的代码；后2位数为分项工程的代码。（二）表头部分1、工程名称：同表A.0.1。2、分项工程名称：应符合本次修编的规定。3、施工单位及项目和技术负责人：同表A.0.1。4、检验批数：本分项工程检验批质量检验汇总数。（三）检查项目检验批：是此分项工程的检验部位，应对应表A.0.2一一填写。（四）施工单位检验评定结果由施工单位项目专业质量检查员填写，由施工单位的项目技术负责人检查后给出评价并签字，交监理单位或建设单位验收。（五）监理（建设）单位验收意见监理单位的专业监理工程师（建设项目项目技术负责人）经逐项审查后，同意项填写“合格”或“符合要求”，不符合要求的暂不填写，待处理后再验收，但应做标记。（六）检查结论及签字施工单位项目技术负责人在以上检查项目检查合格后，应注明“合格”，本人签字，交监理工程师或建设单位项目技术负责人验收。（七）验收结论注明“同意验收”并签字确认，若“不同意验收”请指出存在问题，明确处理意见和完成时间。 分部（子分部）工程质量检验记录制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.43333工程名称分部（子分部）工程名称施工单位项目经理技术部门负责人质量部门负责人项目技术负责人序号分项名称检验批数施工单位检查评定验收意见质量控制资料安全和功能检验（检测）报告外观质量验收验收单位施工单位项目经理年月日勘察单位项目负责人年月日设计单位项目负责人年月日监理（建设）单位总监理工程师（建设单位项目专业负责人）年月日 填表说明分部工程应由施工单位将自行检查评定合格的表填写好后，由项目经理交监理单位或建设单位验收。由总监理工程师组织施工项目经理及有关勘察(地基基础部分)、设计(地基基及主体结构等)单位项目负责人进行验收，并按表的要求进行记录。(一)表格的名称及编号1、表格的名称表格的名称不必填写分部工程名称。2、表格右上角检验记录右上角的编号，按《标准》第3．2．2条的规定，分部工程划分统一为2位数。即：分部工程的代码（二）表头部分1、工程名称：同表A．0．1。2、分部工程名称：应符合本次修编规定。3、施工单位、项目经理和项目技术负责入：同表A．0．1。4、技术部门负责人及质量部门负责人：应填写施工单位的技术部门及质量部门负责人。（三）检查项目1、分项名称：按分项工程第一个检验批施工先后顺序，将分项工程名称填写上。2、检验批数：分别填写各分项工程实际的检验批数量，即分项工程验收表上的检验批数量，并将各分项工程评定表按顺序附在表后。3、施工单位检查评定：填写施工单位自行检查评定的结果。核查一下各分项工程是否都通过验收，有关有龄期试件的合格评定是否达到要求。自检符合要求的可打“√”，否则打“×”。有“×”的项目不能交给监理单位或建设单位验收，应进行返修达到合格后再提交验收。4、质量控制资料：按资料核查的要求，逐项进行核查。能基本反映工程质量情况，达到保证结构安全和使用功能的要求，即可通过验收。全部项目都通过，即可在施工单位检查评定栏内打“√”标注检查合格。5、安全和功能检验(检测)报告：这个项目是指竣工抽样检测的项目，能在分部工程中检测的，尽量放在分部工程中检测。逐一检查每个检测报告，核查每个检测项目的检测方法、程序是否符合有关标准及规范规定，检测结果是否达到规范的要求。检测报告的审批程序签字是否完整。每个检测项目都通过审查，即可在施工单位检查评定栏内打“√”标注检查合格。6、外观质量验收：这个项目实际也是指竣工检测的项目，能在分部工程中检测的，尽量在分部工程中检测。由施工单位项目经理组织进行现场检查，经检查合格后，将施工单位填写的内容填写好后，由项目经理签字后交监理单位或建设单位验收。监理单位由总监理工程师或建设单位项目负责人组织验收，在听取参加检查人员意见的基础上，以总监理工程师或建设单位项目负责人为主导共同确定质量评价，好、一般、差。由施工单位的项目经理和总监理工程师或建设单位项目负责人共同签认。如评价外观质量差的项目，能修复的尽量修复，如果确难以修复的，只要不影响结构安全和使用功能的，可采用协商解决的方法进行验收，并在验收表上注明，然后将验收评价结论填写在分部工程外观质量验收意见栏内。（四）验收意见由监理单位总监理工程师或建设单位项目负责人组织审查，符合要求后，在验收意见栏内签署“同意验收”意见。（五）验收单位按表所列由参建各方责任单位的有关负责人亲自签名。1．分包单位：分包单位必须签认其分包的分部工程名称，由分包单位项目经理亲自签认；2．施工单位：由总承包单位项目经理亲自签认；3．勘察单位，可只签认地基基础分部工程，由项目负责人亲自签认；4．设计单位，可只签地基基础、主体结构及重要安装分部工程，由项目负责人亲自签认。(六)验收结论注明“同意验收”并签字确认，若“不同意验收”，请指出存在问题，明确处理意见和完成时间。 单位（子单位）工程质量检验记录制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.5工程名称天津市文化中心交通枢纽工程土建二标段开工时间2009.10.30竣工时间2012.07.09施工单位中铁一局集团有限公司技术负责人王大永项目经理迟敬来序号项目验收记录验收结论1分部工程共7分部，经查7分部符合标准及设计要求7分部2质量控制资料核查共10项，经审查符合要求10项经核定符合规范要求10项3安全和主要使用功能核查及抽查结果共核查3项，符合要求3项共抽查3项，符合要求3项经返工处理符合要求/项4外观质量验收共抽查4项，符合要求4项不符合要求/项5综合验收结果参加验收单位建设单位监理单位施工单位设计单位（公章）单位（项目）负责人：年月日（公章）单位（项目）负责人：年月日（公章）单位（项目）负责人：年月日（公章）单位（项目）负责人：年月日 填表说明单位工程质量竣工验收记录是一个综合性的表，是由建设单位项目负责人组织施工(含分包)、设计、监理、勘察等单位项目负责人进行验收后填写的。(一)表格名称表格的名称不必填写单位工程名称。(二)表头部分1．工程名称：同表A．0．1。2．开、竣工日期：填写实际开、竣工日期。3．施工单位、项目经理和项目技术负责人：同表A．0．1。4．技术负责人：施工单位的技术负责人。(三)验收项目、验收记录及验收结论的填写1．分部工程首先由施工单位的项目经理组织有关人员逐个进行检查评定。对分部工程检查合格后，由项目经理提交验收。经验收组成员验收合格后，由施工单位填写“验收记录”栏。注明共验收几个分部，经验收符合标准及设计要求的几个分部。审查验收的分部工程全部符合要求后，由监理单位在验收结论栏内，填上“同意验收”的结论。2．质量控制资料核查此项内容是先由施工单位检查合格，再提交监理(建设)单位验收。其全部内容是分部工程中已经审查。通常单位(分部)工程质量控制资料核查，也是按分部工程逐项检查和审查。将审查的资料逐项进行统计，填入验收记录栏内。这项也是由施工单位自行检查评定合格后，提交验收，由监理工程师或建设单位项目负责人组织审查符合要求后，在验收记录栏格内填写项数。在验收结论栏内，填上“同意验收”。如果先有核定的项目时，应表明情况，只要是协商验收的内容，在验收结论栏内，填上“同意验收”。3．安全和主要使用功能核查及抽查结果此项内容包括两个方面：一是在分部工程中进行了安全和功能检测的项目，要核查其检测报告结论是否符合设计要求；二是在单位工程进行的安全和功能抽测项目，要核(抽)查其项目是否与设计内容一致，抽测的程序、方法是否符合有关规定，抽测报告的结论是否达到设计要求及规范规定。这个项目也是由施工单位核查评定合格后，再提交验收，由总监理工程师或建设单位项目负责人组织审查，程序和内容基本是一致的。按项目逐个进行核查验收。然后统计核(抽)查的项数和抽查的项数，填入验收记录栏，并分别统计符合要求的项数，也分别填入验收记录栏相应的空格内。通常两个项数是一致的，如果个别项目的拍测结果达不到设计要求，则可以进行逐项处理达到符合要求。然后由总监理工程师或建设单位项目负责人在验收结论栏内填写“同意验收”的结论。4．外观质量验收外观质量检查验收项目比较多，是一个综合性检验。实际分部工程验收后，到单位工程竣工前的质量变化；成品保护以及分部工程验收时，还没有达成部分的外观质量等。这个工程也实现由施工单位检查评定合格，提交验收。由总监理工程师或建设单位项目负责人组织审查，程序和内容基本是一致的。按抽查的项目数量符合要求的项目数填写在验收纪录栏内，由总监理工程师或建设单位项目负责人为主导意见，评价好、一般、差，评价为好、一般的项目都可作为符合要求的项目。由总监理工程师或建设单位项目负责人在验收结论栏内填写“同意验收”的结论。5．综合验收结论施工单位主要工程完工后，组织有关人员对验收内容逐项进行校对，并将表格中应填写的内容进行填写，自检符合要求后，在验收记录栏内填写各有关项数，交建设单位组织验收。综合验收是指在前4项内容均验收符合要求后进行的验收。即按表A．0．5单位工程质量竣工验收纪录表进行验收，验收是在建设单位组织下，由建设单位相关专业人员及监理单位专业监理工程师和设计单位、施工单位相关人员分别核查验收有关项目，并由总监理工程师组织进行现场外观质量检查。经逐个项目审查符合要求后，由监理单位和建设单位在“验收结论”栏内填写“同意验收”的意见。各栏均同意验收且经各参加验收方共同商定后，由建设单位填写“综合验收结论”可填写为“通过验收”。(四)参加验收单位及签名勘察单位、设计单位、施工单位、监理单位、建设单位都同意验收后，其各单位项目负责人按要求签字，以示对工程质量的负责，并加盖单位公章注明签字验收时的年月日。 单位（分部）工程质量控制资料核查记录制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.6工程名称天津市文化中心交通枢纽工程土建二标段施工单位中铁一局集团有限公司序号项目资料名称份数核查意见检查人1隧道车站高架桥混凝土结构及建筑图纸会审、设计变更、洽商记录2372工程定位测量、放线记录4653原材料出厂合格证明文件及复试报告8574施工试验报告及见证检测6825隐蔽工程验收记录26936施工法记录7混凝土抗压强度、抗渗性能试验报告36358预制构件、商品混凝土合格证27499地基基础、主体结构检验及抽样检测资料510检验批、分项、分部、单位工程质量检验记录1166011工程质量事故及工艺施工记录12新材料、新工艺施工记录13防水材料质量证明文件及复试报告231整体道床轨道图纸会审、设计变更、洽商记录2线路中线基标及铺轨基标的测设记录3构配件出厂质量证明文件及监测报告4混凝土及钢轨焊接的强度试验报告5施工记录6检验批、分项、分部、单位工程质量检验记录1碎石道床轨道图纸会审、设计变更、洽商记录2底碴、面碴材料质量证明材料3轨枕、钢轨出厂质量证明文件4测量资料5检验批、分项、分部、单位工程质量检验记录 单位（分部）工程质量控制资料核查记录（续表）制表机关：天津市市政工程局批准文号：质监［2004］171号表号：检查A.0.6序号项目资料名称份数核查意见检查人1给排水与采暖图纸会审、设计变更、洽商记录2材料、配件出厂质量证明文件几复试报告3管道、设备强度试验、严密性试验记录4隐蔽工程验收记录5系统清洗、灌水、通水、通球试验记录6施工记录7检验批、分项、分部、单位工程质量检验记录结论：施工单位项目经理：年月日总监理工程师：（建设单位项目负责人）年月日 填表说明(一)表格名称表格名称不必填写单位(分部)工程名称。(二)表头部分工程名称、施工单位：与表A．0．1要求相同。(三)资料名称及份数施工单位按照本次修编所规定的检查项目逐一进行检查，并将实际份数填写该栏中。(四)核查意见在核查过程中，应对每一个项目进行认真的核查，并根据核查实际情况，写出“符合要求”的核查意见。(五)核查人由监理(建设)单位项目负责人本人签名，不得由他人代签。(六)结论在各项资料核查合格基础上，施工单位项目经理提交总监理工程师或建设单位项目负责人组织审查符合要求后，在验收结论栏内，填上“通过验收”。施工单位项目经理和总监理工程师(建设单位项目负责人)亲自签认，并负质量责任，以示本工程质量控制资料通过验收。 天津文化中心交通枢纽工程质量检验批表格目录（正线地下结构工程部分）表号检验批表格名称表号检验批表格名称地铁检验-001导墙地铁检验-036钢管柱及定位器安装地铁检验-002地下连续墙成槽地铁检验-037钢管柱混凝土地铁检验-003地下连续墙钢筋笼制作与安装地铁检验-038地模地铁检验-004地下连续墙混凝土地铁检验-039水平搅拌桩地铁检验-005钻孔灌注桩护筒地铁检验-040水平旋喷桩地铁检验-006钻孔灌注桩泥浆护壁成孔地铁检验-041土层冻结地铁检验-007钻孔灌注桩套管成孔地铁检验-042管棚注浆超前支护地铁检验-008钻孔灌注桩钢筋笼制作与安装地铁检验-043小导管注浆超前支护地铁检验-009钻孔灌注桩混凝土地铁检验-044土层锚杆地铁检验-010桩间网喷混凝土填充与整平地铁检验-045暗挖法土方开挖地铁检验-011水泥土搅拌桩（SMW工法）地铁检验-046钢筋格栅、网片加工与安装地铁检验-012型钢插入与拔出（SMW工法）地铁检验-047型钢钢架制作与安装地铁检验-013钻孔搅拌桩止水地铁检验-048喷射混凝土地铁检验-014高压旋喷桩止水地铁检验-049钢筋混凝土管片钢模地铁检验-015高压注浆止水地铁检验-050管片钢筋骨架制作与安装地铁检验-016模板与支架制安地铁检验-051管片混凝土原材料配合比与浇筑地铁检验-017钢筋原材料与加工地铁检验-052钢筋混凝土管片地铁检验-018钢筋骨架制作与安装地铁检验-053钢筋混凝土管片试拼装地铁检验-019结构混凝土地铁检验-054钢筋混凝土管片外涂层与防水密封条地铁检验-020模板与支架拆除地铁检验-055钢管片地铁检验-021降水井地铁检验-056盾构掘进地铁检验-022钢支撑制作与安装地铁检验-057管片拼装地铁检验-023土方开挖地铁检验-058壁后注浆地铁检验-024换填地铁检验-059隧道防水地铁检验-025钻孔搅拌桩　　地铁检验-026高压旋喷桩　　地铁检验-027高压注浆　　地铁检验-028混凝土垫层　　地铁检验-029接地网安装（隐蔽）　　地铁检验-030卷材防水　　地铁检验-031涂料防水　　地铁检验-032水泥基渗透结晶涂料防水　　地铁检验-033特殊部位防水　　地铁检验-034土方回填　　地铁检验-035混凝土设备基础　　 导墙检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—01350101010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年版B《建筑地基基础工程质量验收规范》GB50202-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见一般项目1导墙顶部高出地面不应小于100mm，外侧墙土应夯实，导墙不得移位和变形。A第4.2.4条2混凝土抗压强度符合设计要求3允许偏差或允许值(mm)导墙平面位置±10导墙宽度W+40墙面平整度3顶面平整度5导墙内墙面垂直度5‰施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容《城市地铁工程质量检验标准》DB29-54-2003中没有此项内容，现依据《地下铁道工程施工及验收规范》GB50299-1999（2003年版）和《建筑地基基础工程质量验收规范》GB50202-2002要求进行增补。二、一般规定1、允许偏差见下表（GB50299-1999第4.2.5条、GB50202-2002第7.6.12条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1导墙顶部高出地面不应小于100mm，外侧墙土应夯实，导墙不得移位和变形。每10米22混凝土抗压强度符合设计要求每浇注1次1组检查试验报告导墙平面位置±10每10米2用钢尺量测导墙宽度W+40用钢尺量测墙面平整度3用2m靠尺和塞尺顶面平整度5导墙内墙面垂直度5‰用尺、垂线量测三、附件1、钢筋试验报告及出厂质量证明文件；2、混凝土配合比通知单；3、商品混凝土进场验收记录（地铁施记—003）；4、混凝土强度试验报告；5、混凝土浇筑记录（地铁施记—021）；6、监理验收的数据。 地下连续墙成槽检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—02350102010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见一般项目1地下连续墙相邻两墙段的轴线偏位不得大于20mmC第5.3.4条2允许偏差或允许值（mm）中心偏差30深度+100槽宽不小于设计规定垂直度永久性3/1000H临时性5/1000H沉渣厚度永久性≤100临时性≤200施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容《城市地铁工程质量检验标准》DB29-54-2003中没有深度和槽宽检测项目，现依据《建筑地基基础工程质量验收规范》GB50202-2002要求进行增补。二、一般规定1、地下连续墙相邻两槽段的轴线偏差不得大于20mm。检查数量：重要结构每段槽段都应检查、一般结构可抽查总段数的20%，每段应抽查1个断面。检查方法：观察、量测2、允许偏差见下表（GB50202-2002第7.6.8、7.6.12条，DB29-54-2003第5.3.5条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1中心偏差30每幅墙1经纬仪检测2深度+100每幅墙2重锤测量3厚度不小于设计规定每幅墙1钢尺量测4垂直度临时性5‰重要结构每段槽段都应检查、一般结构可抽查总段数的20%，每段应抽查1个断面。超声波仪检测永久性3‰5沉渣厚度临时性≤200每幅墙2测绳检查永久性≤100三、附件1、地下连续墙挖槽施工记录（地铁施记—001）；2、地下连续墙护壁泥浆质量检查记录（地铁施记—002）；3、垂直度检测报告；4、监理验收的数据。 地下连续墙钢筋笼制作与安装检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—03350103010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年版C《天津市城市地铁工程质量检验标准》DB29-54-2003D《地下防水工程质量验收规范》GB50208-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢筋原材料质量C第6.4.1条2钢筋外观质量C第6.4.2条3受力钢筋的连接方式应符合国家及行业现行施工规范的规定C第6.4.3条4钢筋笼安装A第4.5.3、4.5.4条一般项目1钢筋表面不得有油渍、油漆、鳞锈等，加工的几何尺寸符合设计要求C第6.4.5条2允许偏差或允许值（mm）长度±50宽度±20厚度0，-10主筋间距±10分布筋间距±20预埋件中心位置±10钢筋笼保护层厚度±10施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《建筑地基基础工程质量验收规范》GB50202-2002要求，主控项目增加了第4.5.3条和第4.5.4条，一般项目增加了宽度、厚度、分部筋间距、预埋件中心位置、钢筋笼保护层厚度等检测项目。二、一般规定主控项目1、钢筋的规格应符合设计要求，并按照规定进行力学性能检验，必要时应进行化学成分检验。检查数量：抽查检查检查方法：检查原材料合格证、质检报告及现场抽样试验报告。2、钢筋表面不得有裂纹、结疤和弯折等缺陷。检查数量：抽查检查检查方法：观察、检查质检报告及现场抽样试验报告。3、受力钢筋连接方式应符合国家现行技术规范的规定，钢筋接头处的轴线应一致，并应设在受力较小处。检查数量：抽查检查检查方法：观察、检查焊接试验报告。4、钢筋笼应在槽段接头清刷、清槽、换浆合格后及时吊放入槽，并应对准槽段中心线缓慢沉入，不得强行入槽；钢筋笼分段沉放入槽时，下节钢筋笼平面位置应正确并临时固定于导墙上，上下节主筋对正连接牢固，并经检查合格后，方可继续下沉。检查数量：全数检查。检查方法：观察。一般项目1、钢筋表面不得有油渍、油漆、鳞锈等，加工的几何尺寸符合设计要求。检查数量：全数检查检查方法：观察、量测2、允许偏差见下表（DB29-54-2003第5.3.5条，GB50299-1999第4.5.2条，GB50208-2002第4.1.12条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数（点）1钢筋笼长度±50每个钢筋笼10用钢尺量测2钢筋笼宽度±203钢筋笼厚度0，-104主筋间距±105分布筋间距±206预埋件中心位置±10每件17钢筋笼保护层厚度±10每个钢筋笼10注：（1）检查预埋件中心位置时，应沿纵、横两个方向量测、并取其中的较大值（GB50204-2002第5.5.2注1条）。（2）预埋件是预留筋或接驳器，对接驳器应按原材料检验要求抽样复验。数量为每500套为一批，每批抽查3件，复验内容为外观、尺寸、抗拉试验等（《钢筋机械连接通用技术规程》JG107-2003第6.0.4条）。三、附件1、钢材、钢筋试验报告及出厂质量证明文件；2、钢筋焊接试验报告；　3、监理验收的数据。 地下连续墙混凝土检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—04350104010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年版C《天津市城市地铁工程质量检验标准》DB29-54-2003D《地下防水工程质量验收规范》GB50208-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1防水混凝土所用原材料、配合比以及其他防水材料必须符合设计要求D第5.2.8条2地下连续墙的混凝土抗压强度和抗渗性能必须符合设计要求C第5.3.1条一般项目1地下连续墙的混凝土强度达到设计要求后方可进行基坑开挖C第5.3.2条2地下连续墙的混凝土接缝处不得有夹泥和渗水现象，墙表面应密实，不得有孔洞、露筋、蜂窝和渗漏C第5.3.3条3地下连续墙相邻两墙段的轴线偏位不得大于20mmC第5.3.4条4允许偏差或允许值（mm）平整度永久结构30临时结构50预埋件，预留孔洞30平面位置永久结构+30，0临时结构±50施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《地下防水工程质量验收规范》GB50208-2002要求，主控项目增加了第5.2.8条，依据《地下铁道工程施工及验收规范》GB50299-1999（2003年版）和《地下防水工程质量验收规范》GB50208-2002一般项目增加了平整度、临时结构的平面位置等检测项目。二、一般规定主控项目1、防水混凝土所用原材料、配合比以及其他防水材料必须符合设计要求。检查数量：全数检查检查方法：观察、检查商品混凝土配合比、出厂质量证明书。2、地下连续墙的混凝土抗压强度和抗渗性能必须符合设计要求，抗压试件每单元槽段不得少于1组，抗渗试件每5个单元槽段留置一组。检查数量：全数检查检查方法：检查试验报告。一般项目1、地下连续墙的混凝土强度达到设计要求后方可进行基坑开挖检查数量：全数检查检查方法：检查试验报告。2、地下连续墙的混凝土接缝处不得有夹泥和渗水现象，墙表面应密实，不得有孔洞、露筋、蜂窝和渗漏检查数量：全数检查检查方法：观察。3、地下连续墙相邻两墙段的轴线偏位不得大于20mm检查数量：全数检查检查方法：观察、量测。4、允许偏差见下表（GB50299-1999第4.9.2条，DB29-54-2003第5.3.5条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1平整度永久结构30每幅12m靠尺和塞尺临时结构502预埋件，预留孔30每件1钢尺检查3平面位置永久结构0，+30每幅1钢尺检查临时结构±50注：平面位置以线路中线为准进行测量。三、附件1、混凝土配合比通知单；2、商品混凝土进场验收记录（地铁施记—003）；3、地下连续墙混凝土灌注记录（地铁施记—004）；4、混凝土抗压强度报告；5、混凝土抗渗试验报告；6、监理验收的数据。 钻孔灌注桩护筒检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—05350105010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999（2003年版）E《铁路桥涵施工规范》TB10203-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见一般项目1护筒埋设位置应正确、稳定，与孔壁之间应用粘土填实。其埋置深度，粘土层不应小于1.0m；砂质或杂填土层不应小于1.5m。A第3.6.3条2护筒顶端应该高出地面0.5m，其高度满足孔内泥浆面高度的要求E第5.2.1.5条3允许偏差或允许值（mm）护筒顶面位置50护筒倾斜度1%施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容《城市地铁工程质量检验标准》DB29-54-2003中没有此项内容，现依据《地下铁道工程施工及验收规范》GB50299-1999（2003年版）和《铁路桥涵施工规范》TB10203-2002要求进行增补。二、一般规定一般项目1、护筒埋设位置应正确、稳定，与孔壁之间应用粘土填实。其埋置深度，粘土层不应小于1.0m；砂质或杂填土层不应小于1.5m。检查数量：每件检查方法：观察、量测。2、护筒顶端应该高出地面0.5m，其高度满足孔内泥浆面高度的要求检查数量：每件检查方法：用钢尺量测。3、允许偏差见下表（TB10203-2002第5.2.1.8条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数（点）1平面位置50每件1钢尺量测2倾斜度1%用垂线测量三、附件监理验收的数据。 钻孔灌注桩泥浆护壁成孔检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—06350106010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1桩的类型及布设位置、数量应符合设计要求C第5.2.1条一般项目1孔径不小于设计要求孔深+500，0允许偏差或允许值（mm）桩位顺纵轴100垂直纵轴50垂直度设计没有要求时L/100沉淀厚度摩擦桩≤150端承桩≤50支护桩<300施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《建筑地基基础工程质量验收规范》GB50202-2002要求，一般项目增加了支护桩的检测项目。二、一般规定主控项目1、桩位的布设位置、数量应符合设计要求。检查数量：全数检查检查方法：观察、量测一般项目1、允许偏差见下表（GB50202-2002第5.1.4、5.6.4-2条，DB29-54-2003第5.2.4条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1孔径±50每根桩1测孔仪检测2孔深+500，0测绳检查3桩位顺纵轴100钢尺检查垂直纵轴504垂直度设计没有要求时L/100测孔仪检测5沉淀厚度摩擦桩≤150用沉渣仪、重锤测量、测绳检查端承桩≤50支护桩<300注：L为桩长三、附件1、钻孔灌注桩泥浆护壁钻进施工记录（地铁施记—005）；2、钻孔桩泥浆性能指标测定（地铁施记—006）；3、监理验收的数据。 钻孔灌注桩套管成孔检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—07350107010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1桩位布设位置、数量应符合设计要求DB29-54-2003第5.2.1条一般项目1允许偏差或允许值（mm）孔径-20孔深+500，0桩位D≤500顺中心线方向150垂直中心线方向70D＞500顺中心线方向150垂直中心线方向100垂直度设计没有要求时L/100沉渣厚度摩擦桩≤150端承桩≤50支护桩<300施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《建筑地基基础工程质量验收规范》GB50202-2002要求，一般项目中的桩位检测项目与《城市地铁工程质量检验标准》DB29-54-2003不同。同时，增加了支护桩的检测项目。二、一般规定主控项目1、桩位的布设位置、数量应符合设计要求。检查数量：全数检查检查方法：观察、量测一般项目1、允许偏差见下表（GB50202-2002第5.1.4、5.6.4-2条，DB29-54-2003第5.2.4条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1孔径-20每根桩1测孔仪检测2孔深+500，0测绳检查3套管成孔灌注桩桩位D≤500顺中心线方向150钢尺检查垂直中心线方向70D＞500顺中心线方向150垂直中心线方向1004垂直度设计没有要求时L/100测孔仪检测5沉淀厚度摩擦桩≤150用沉渣仪、重锤测量、测绳检查端承桩≤50支护桩<300注：D为设计桩径，L为桩长三、附件1、钻孔灌注桩套管（咬合桩）钻进施工记录（地铁施记—007）；2、监理验收的数据。 钻孔灌注桩钢筋笼制作与安装检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—08350108010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年版C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢筋原材料符合设计要求C第6.4.1条2钢筋外观质量C第6.4.2条3受力钢筋的连接方式应符合国家及行业现行施工规范的规定C第6.4.3条4钢筋笼安装A第3.6.10条一般项目5钢筋表面不得有油渍、油漆、鳞锈等，加工的几何尺寸符合设计要求C第6.4.5条6允许偏差或允许值（mm）钢筋笼骨架主筋间距±10长度±10箍筋间距±20直径±10施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《地下铁道工程施工及验收规范》GB50299-1999（2003年版）主控项目增加了第3.6.10条。一般项目中的钢筋笼骨架长度的检测项目以原地方标准为准。二、一般规定主控项目1、钢筋的规格应符合设计要求，并按照规定进行力学性能检验，必要时应进行化学成分检验。检查数量：抽查检查检查方法：检查原材料合格证、质检报告及现场抽样试验报告。2、钢筋表面不得有裂纹、结疤和弯折等缺陷。检查数量：抽查检查检查方法：观察、检查质检报告及现场抽样试验报告。3、受力钢筋连接方式应符合国家现行技术规范的规定，钢筋接头处的轴线应一致，并应设在受力较小处。检查数量：抽查检查检查方法：观察、检查焊接试验报告。4、钢筋笼应吊直扶稳，对准孔位缓慢下沉，不得摇晃碰撞孔壁和强行入孔；分段吊装时，将下段吊入孔后，其上端应留1m左右临时固定在孔口处，上下段钢筋笼的主筋对正连接合格后继续下沉。检查数量：全数检查。检查方法：观察。一般项目1、钢筋表面不得有油渍、油漆、鳞锈等，加工的几何尺寸符合设计要求。检查数量：全数检查检查方法：观察、量测2、允许偏差见下表（GB50299-1999第3.6.9条、DB29-54-2003第5.2.4条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1钢筋笼长度±50每个钢筋笼5用钢尺量测2钢筋笼直径±103主筋间距±104箍筋间距±20三、附件1、钢筋、钢材试验报告及出厂质量证明文件；2、钢筋焊接试验报告；3、监理验收的数据。 钻孔灌注桩混凝土检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—09350109100单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999（2003年版）B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1灌注桩的混凝土抗压强度必须符合设计要求C第5.2.2条2桩体质量检验按基桩检测技术规范检验一般项目1混凝土抗压强度符合设计要求2允许偏差或允许值（mm）桩顶标高+30，-50钢筋笼就位深度±100施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《建筑地基基础工程质量验收规范》GB50202-2002，主控项目增加了按基桩检测技术规范检验。一般项目中增加桩顶标高、钢筋笼就位深度。二、一般规定主控项目1、灌注桩的混凝土抗压强度必须符合设计要求检查数量：全数检查检查方法：试验报告。2、桩体质量：建筑基桩检测技术规范(JGJ106-2003)第3.3.4.2条检查数量：设计等级为甲级或者地质条件复杂，成桩质量可靠性较低的灌注桩，抽查数量为总数的30%，且不少于20根；其他桩不少于总数的20%，且不少于10根。检查方法：无损伤检测，对质量有疑问或设计有要求时进行钻芯检测一般项目（GB50299-1999第3.6.17条，GB50202-2002第5.6.4-2条）1、混凝土抗压强度符合设计要求检查数量：同一配合比每班不得少于1组，泥浆护壁成孔的灌注桩每5根灌注桩不少于1组。检查方法：检查试验报告1、允许偏差见下表序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1桩顶标高+30，-50每根桩1用水准仪量测。（扣除桩顶浮浆层及劣质桩体）2钢筋笼就位深度±1001用钢尺测量三、附件1、混凝土配合比通知单；2、商品混凝土进场验收记录（地铁施记—003）；3、钻孔（咬合）桩混凝土浇筑记录（地铁施记—008）；4、混凝土抗压强度报告；5、监理验收的数据。 桩间网喷混凝土填充与整平检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—10350110010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1喷射混凝土强度、抗渗性能符合设计要求C第7.5.2表一般项目1喷射混凝土应密实，接茬严密，不得有空鼓和露筋C第7.5.4条2允许偏或允许值（mm）钢筋网片加工钢筋间距±10钢筋搭接长度±15安装铺挂平整A第7.6.6条安装牢固搭接长度≥200喷射混凝土平整度30矢弦比≯1/63其他整平措施符合设计要求施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《地下铁道工程施工及验收规范》GB50299-1999（2003年版）一般项目增加了第7.6.6条钢筋网片安装的铺挂平整和安装牢固的检测项目；喷射混凝土增加了矢弦比检测；另外还增加了其他整平措施项。二、一般规定主控项目1、喷射混凝土的强度及抗渗性能应符合设计要求。按DB29-54-2003附录B、C规定检验检查数量：抽查检查检验方法：检查试验报告一般项目1、喷射混凝土应密实，接茬严密，不得有空鼓和露筋。检查数量：抽查检查；检验方法：观察、小锤检查。2、喷射混凝土的允许偏差应符合下表的规定（DB29-54-2003第7.5.6表、GB50299-1999第7.6.6、7.6.14.3条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数5钢筋网片加工钢筋间距±10每个网片2钢尺检查钢筋搭接长度±15安装铺挂平整GB50299-1999第7.6.6.1条每个网片2观察安装牢固搭接长度≥200喷射混凝土平整度3010m22m靠尺、弧度尺矢弦比≯1/63、其他整平措施，包括砌砖水泥砂浆抹面、混凝土填充表层抹水泥砂浆、抹水泥砂浆等。检查数量：抽查检查；检验方法：观察检查。三、附件1、混凝土配合比通知单；2、喷射混凝土施工记录（地铁施记—013）；3、混凝土抗压强度报告；4、监理验收的数据。 水泥土搅拌桩（SMW工法）制表机关：天津市市政工程质量监督站批准文号：建科教[2006]号检验批质量检验记录表号：地铁检验—11350111010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号F上海市《型钢水泥土搅拌墙技术规程》DGJ08-116-2005G《天津市地下铁道SMW施工技术规程》DB/29-145-2005质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1浆液拌制选用的水泥、外加剂等原材料的技术指标和检验项目应符合设计要求和国家现行标准的规定A第5.2.1条2浆液水泥比、水泥掺量应符合设计和施工工艺要求，浆液不得离析A第5.2.2条3桩体无侧限抗压强度符合设计要求A第5.2.4条B第7.2.2条一般项目1允许偏差或允许值（mm）下降速度≤0.8m/minB第5.5.1条2提升速度≤1.6m/min3桩底标高+100,-50A第5.2.5条4成桩桩位<505桩直径+10，-106桩体垂直度≤0.5%施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准无此项内容，现依据上海市《型钢水泥土搅拌墙技术规程》DGJ08-116-2005和《天津市地下铁道SMW施工技术规程》DB/29-145-2005，增加了水泥土搅拌桩（SMW工法）检验批质量检验记录。二、一般规定劲性水泥土搅拌桩墙（SMW工法）的质量检查与验收应分为成墙期监控、成墙验收、基坑开挖质量检查三个阶段第一阶段：成墙期监控内容包括验证施工机械性能、材料质量、试成桩资料以及逐根检查搅拌桩和型钢的定位、长度、标高、垂直度等；严格查验搅拌桩的水灰比、水泥掺量、下沉与提升速度、喷浆均匀度、水泥土试块的制作与测试、搅拌桩施工间歇时间以及型钢的规格、拼接焊缝质量是否滿足设计和施工工艺的要求，保证搅拌墙的成墙质量。第二阶段：成墙验收按施工段划分若干检验批，除桩体强度检验顶目外，每一检验批至少抽查桩数的20%。第二阶段：基坑开挖期间应着重检查开挖面墙体的质量以及渗漏水情况，如不符合设计要求应立即采取补救措施。主控项目和一般项目的检查数量和检查方法检　查　项　目检　查　方　法检查频率主控项目1浆液拌制选用的水泥、外加剂等原材料的技术指标和检验项目应符合设计要求和国家现行标准的规定查材料出厂合格证、质量报告及现场抽样报告按批检查2浆液水泥比、水泥掺量应符合设计和施工工艺要求，浆液不得离析浆液水灰比用比比重计抽查，水泥掺量施工记录，每台班不少于3次按台班检查3桩体无侧限抗压强度符合设计要求查现场抽样28天试验报告每台班抽查2根一般项目1下沉速度计量机头下降和上升距离和时间抽查全部施工记录2提升速度3桩底标高测钻杆长度每根检查一点4桩位偏位用钢尺量5桩直径用钢尺量桩体垂直度经纬仪测量经纬仪测量三、附件1、水泥及外加剂试验报告及出厂质量证明文件；2、搅拌桩施工记录（地铁施记—009）；3、现场试验搅拌桩施工参数值；4、桩身取芯样的搅拌均匀连续程度记录；5、监理验收的数据。 型钢插入和拔出（SMW工法）制表机关：天津市市政工程质量监督站检验批质量检验记录批准文号：建科教[2006]575号表号：地铁检验—12350112010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号F上海市《型钢水泥土搅拌墙技术规程》DGJ08-116-2005G《天津市地下铁道SMW施工技术规程》DB/29-145-2005质　量　检　验　标　准　规　定施工单位检查评定记录监理（建设）单位验收意见主控项目1型钢规格、焊缝质量应符合设计要求A第5.2.3条2型钢涂刷减摩剂应均匀，不脱落B第6.2.1~6.2.3条一般项目1允许偏差（mm）型钢垂直度≤0.5%A第5.2.2条2型钢长度±103型钢底标高±304型钢平面位置10（垂直于基坑方向）50（平行于基坑方向5形心转角Φ（°)36埋设在冠梁中型钢部分应用泡抹板等与混凝土隔离B第6.6.1，6.1.2条7待主体结构达设计强度后型钢拔出，并即对空隙填充密实B第6.5.1条施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准无此项内容，现依据上海市《型钢水泥土搅拌墙技术规程》DGJ08-116-2005和《天津市地下铁道SMW施工技术规程》DB/29-145-2005，增加了型钢插入和拔出（SMW工法）检验批质量检验记录。二、一般规定主控项目1、型钢规格、焊缝质量应符合设计要求。检查数量：全数检查检查方法：型钢规格用尺丈量，焊缝质量采取现场观察及检查超声波探伤记录。2、涂刷减摩剂前清除型钢表面的污垢及铁锈，减摩剂加热完全搅拌均匀，涂刷应不小于1kg/m2，确保不开裂、剥落。检查数量：全数检查。检查方法：全数检查施工记录一般项目1、允许偏差见下表（GB50202-2002第4.1.7、4.11.5、7.3.3条）序号检查项目检查频率检验方法范围点数1型钢垂直度每根全过程经纬仪检查2型钢长度1用钢尺量3型钢底标高水准仪检查4型钢平面位置用尺量测5形心转角Φ量角器测量6埋设在冠梁中型钢部分应用泡抹板等与混凝土隔离目检7待主体结构达设计强度后型钢拔出，并即对空隙填充密实目检三、附件1、型钢出厂质量证明文件；2、型钢插入和拔出施工记录（地铁施记—010）；3、监理验收的数据。 钻孔搅拌桩检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—13350113010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1水泥及外掺剂质量，水泥用量B第4.11.5条2桩体强度和抗渗性能符合设计要求B第4.1.6条B第4.11.5条C第5.2.3条一般项目1允许偏差（mm）水泥搅拌喷浆机头提升速度≤0.5m/min桩底标高±200桩顶标高+100,-50桩位＜50桩体直径0.04D钻孔垂直度≤1.5%桩体搭接＞200施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容除去主控项目中桩体强度和抗渗性能符合设计要求一项外，其余内容均是依据《建筑地基基础工程质量验收规范》GB50202-2002而增加的项目。二、一般规定主控项目1、水泥及外掺剂质量，水泥用量符合设计要求。检查数量：抽查检查方法：原材料合格证书、质检报告及现场抽样试验报告。2、桩体强度和抗渗性能符合设计要求。检查数量：按设计要求进行，当设计无要求时，按桩总数的1%，且不少于3根。检查方法：试验报告。进行强度检验时，对承重水泥土搅拌桩应取90d后的试件；对支护水泥土搅拌桩应取28d的试件。设计无要求时，采用取芯法。一般项目1、允许偏差见下表（GB50202-2002第4.11.5条）序号项目允许偏差（mm）检查频率检验方法范围点数1机头提升速度≤0.5m/min抽查总桩数的20%1量机头上升速度及时间2桩底标高±200量测机头深度计算3桩顶标高-50，+100水准仪检查，最上面500mm不计入桩位＜50用钢尺量测，根据设计桩位点位置4桩体直径0.04D用钢尺量测5钻孔垂直度≤1.5%用经纬仪检查6桩体搭接＞200用钢尺量测注：D为桩径三、附件1、水泥及外加剂试验报告及出厂质量证明文件；2、搅拌桩施工记录（地铁施记—009）；3、桩体强度与抗渗性能检测报告；4、监理验收的数据。 高压旋喷桩检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—14350114010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1水泥及外掺剂质量，水泥用量B第4.10.4条2桩体强度和抗渗性能符合设计要求B第4.1.6条B第4.10.4条C第5.2.3条一般项目1允许偏差（mm）钻孔搅拌喷浆钻孔位置≤50桩体直径≤50钻孔垂直度≤1.5%孔深±200桩体搭接＞200注浆压力按设定参数指标桩身中心位置≤0.2D施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容除去主控项目中桩体强度和抗渗性能符合设计要求一项外，其余内容均是依据《建筑地基基础工程质量验收规范》GB50202-2002而增加的项目。二、一般规定主控项目1、水泥及外掺剂质量符合规范，水泥用量符合设计要求。检查数量：抽查检查方法：原材料合格证书、质检报告及现场抽样试验报告。2、桩体强度和抗渗性能符合设计要求检查数量：按照设计要求进行检查。桩体强度、和抗渗性能宜在喷浆结束28d后进行，设计无要求时，采用取芯法，检验点数量为总桩数的1%，并不应少于3根。检查方法：试验报告。一般项目1、允许偏差见下表（GB50202-2002第4.1.7、4.10.4条）序号项目允许偏差（mm）检查频率检验方法范围点数1钻孔位置≤50抽查总桩数得20%1按设计放线进行检查、尺量检查2桩体直径≤50用钢尺量测3钻孔垂直度≤1.5%用经纬仪测量钻杆垂直度4孔深±200用钢尺量测5桩体搭接＞200用钢尺量测6注浆压力按设定参数指标按设定参数指标，查看压力表7桩身中心位置≤0.2D开挖后桩顶下500mm处尺量检查注：D为桩径三、附件1、水泥及外加剂试验报告及出厂质量证明文件；2、旋喷桩施工记录（地铁施记—011）；3、桩体强度与抗渗性能检测报告；4、监理验收的数据。 高压注浆止水检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—15350115010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号D《地下防水工程质量验收规范》GB50208-2002质量检验标准规定施工单位检验评定记录监理（建设）单位验收意见主控项目1配制浆液的原材料及配合比必须符合设计要求第7.1.7条2注浆效果必须符合设计要求第7.1.8条一般项目3注浆孔的数量、布置间距、钻孔深度及角度应符合设计要求第7.1.9条4注浆各阶段的控制压力和进浆量应符合设计要求第7.1.10条5注浆时浆液不得溢出地面和超出有效注浆范围第7.1.11条6注浆对地面产生的沉降量不得超过30mm，地面的隆起不得超过20mm第7.1.12条施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《地下防水工程质量验收规范》GB50208-2002增加高压注浆止水检验批质量检验记录。二、一般规定主控项目1、配制浆液的原材料及配合比必须符合设计要求检查数量：抽查检查检查方法：检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。2、注浆效果必须符合设计要求检查数量（预注浆、后注浆）：每100m2抽查一处，每处抽查10m2，且不得小于3处。检查数量（衬砌裂缝注浆）：衬砌裂缝注浆的施工质量检验数量，应按裂缝条数的10％抽查，每条裂缝1处，且不少于3处。检查方法：采用钻孔取芯、压水等方法检查。一般项目1、注浆孔的数量、布置间距、钻孔深度及角度应符合设计要求检查数量：全数检查检查方法：尺量、检查注浆施工记录2、注浆各阶段的控制压力和进浆量应符合设计要求检查数量：全数检查，每个注浆孔检查方法：检查注浆施工记录3、注浆时浆液不得溢出地面和超出有效注浆范围检查数量（预注浆、后注浆）：每100m2抽查一处，每处抽查10m2，且不得小于3处。检查数量（衬砌裂缝注浆）：衬砌裂缝注浆的施工质量检验数量，应按裂缝条数的10％抽查，每条裂缝1处，且不少于3处。检查方法：观察检查4、注浆对地面产生的沉降量不得超过30mm，地面的隆起不得超过20mm。检查数量（预注浆、后注浆）：每100m2抽查一处，每处抽查10m2，且不得小于3处。检查数量（衬砌裂缝注浆）：衬砌裂缝注浆的施工质量检验数量，应按裂缝条数的10％抽查，每条裂缝1处，且不少于3处。检查方法：用水准仪测量。三、附件1、水泥及外加剂试验报告及出厂质量证明文件；2、旋喷桩施工记录（地铁施记—011）；3、桩体强度与抗渗性能检测报告；4、监理验收的数据。 模板与支架制作和安装检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—16350116010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道施工及验收规范》GB50299-1999H《混凝土结构工程施工质量验收规范》GB50204-2002I《铁路隧道工程施工质量验收标准》TB10417-2003C《城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1模板及支架的承载力、刚度和稳定性,应符合国家现行《混凝土结构工程施工质量验收规范》GB50204的规定C第6.3.1条2模板拼接应严密,模内洁净、平整,不得漏浆C第6.3.2条一般项目1模板制作的几何尺寸应符合设计要求，安装线型直顺，棱角整齐C第6.3.3条2隧道混凝土箱节两端和止水带衔接处的模板安装必须牢固严密，不得跑模和漏浆C第6.3.4条3模板表面应清理干净，隔离剂涂刷均匀，不得污染钢筋C第6.3.5条4允许偏差或允许值（mm）相邻模板表面高差2轴线位置5表面平整度5垂直度墙体0.2%H且≯15柱0.1%H且≯10截面内部尺寸基础±10柱、墙、梁+4，-5顶板高程预沉量+10中线±10宽度+15，-10垫层高程+10，-20宽度±20施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日模板与支架制作和安装检验批 质量检验记录（续）制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—16（续）350116010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道施工及验收规范》GB50299-1999H《混凝土结构工程施工质量验收规范》GB50204-2002I《铁路隧道工程施工质量验收标准》TB10417-2003C《城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理单位验收意见一般项目4允许偏差或允许值（mm）立柱平面位置顺线路方向±20垂直线路方向±10柱顶高程（钢管柱）+10，0暗挖衬砌边墙脚±15起拱线±10拱顶+10，0预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10，0预埋螺栓中心线位置2外露长度+10，0预留洞中心线位置10尺寸+10，0施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《地下铁道施工及验收规范》GB50299-1999、《混凝土结构工程施工质量验收规范》GB50204-2002和《铁路隧道工程施工质量验收标准》TB10417-2003允许偏差增加了轴线位置、表面平整度、截面内部尺寸、垫层项目、立柱、暗挖衬砌、预埋钢板中心线位置、预埋管、预留孔中心线位置、插筋、预埋螺栓、预留洞（偏差与地标不符）项目。二、一般规定主控项目1、模板及支架的承载力、刚度和稳定性,应符合国家现行《混凝土结构工程施工质量验收规范》GB50204-2002的规定检查数量：全数检查；检查方法：观察、量测2、模板拼接应严密,模内洁净、平整,不得漏浆检查数量：全数检查；检查方法：观察、量测一般项目1、模板制作的几何尺寸应符合设计要求，安装线型直顺，棱角整齐检查数量：全数检查；检查方法：观察、量测2、隧道混凝土箱节两端和止水带衔接处的模板安装必须牢固严密，不得跑模和漏浆检查数量：全数检查；检查方法：观察3、模板表面应清理干净，隔离剂涂刷均匀，不得污染钢筋检查数量：全数检查；检查方法：观察4、允许偏差见下表（GB50299-1999第5.6.4、5.6.6、5.6.8条；GB50204-2002第4.2.6、4.2.7条；TB10417-2003第7.2.5条；DB29-54-2003第6.3.7条）检查项目允许偏差或允许值（mm）检查频率检查方法范围点数相邻模板表面高差2每个构筑物4钢尺检查轴线位置52水准仪检查表面平整度522m靠尺和塞尺垂直度墙体0.2%H且≯152垂线或经纬仪检查柱0.1%H且≯10截面内部尺寸基础±103钢尺检查柱、墙、梁+4，-5顶板高程预沉量+105水准仪检查中线±10宽度（以中心为准）+15，-10垫层高程+10，-205水准仪检查宽度（以中心为准）左右±20钢尺检查立柱平面位置顺线路方向±205钢尺检查垂直线路方向±10柱顶高程（钢管柱）+10，0水准仪检查暗挖衬砌边墙脚±15每个构筑物5钢尺检查起拱线±10拱顶+10，0水准仪检查预埋钢板中心线位置3每件1钢尺检查预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10，0预埋螺栓中心线位置2外露长度+10，0预留洞中心线位置10每孔钢尺和水准仪检查尺寸+10，0三、附件：监理验收的数据。 钢筋原材料与加工检验批质量验收记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—17350117010单位工程名称天津站交通枢纽工程第五标段前广场（主广场）地下工程子单位工程名称明挖车站分部工程名称地基基础与土石方验收部位B-10施工单位天津市路桥建设工程有限公司施工员牛常顺项目经理王维浩施工执行标准名称及编号A《地下铁道施工及验收规范》GB50299-1999J《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003C《天津市城市地铁工程质量检验标准》DB29-54-2003q验收执行标准名称及编号A《地下铁道施工及验收规范》GB50299-1999J《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003C《天津市城市地铁工程质量检验标准》DB29-54-2003q施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢筋材质J第5.2.1条√2钢筋弯钩、弯起180°弯钩J第5.3.1条直角形弯钩√弯起钢筋半径箍筋弯钩一般项目1钢筋外观J第5.2.2条√2允许偏差或允许值（mm）受力钢筋成型长度+5，-10-7弯起筋弯起位置±107弯起高度0，-10-5钢筋总长+5，-10-6箍筋内净尺寸0，-5-4弯起角度2°1°施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容主控项目增加了《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003第5.3.1条，一般项目增加钢筋外观、箍筋内净尺寸、弯起角度项目，且弯起筋弯起位置偏差比地标高；缺少了冷拉率项目。二、一般规定主控项目1、钢筋进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等现行国家标准的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明书和进行试验。监理单位检查全部质量证明书和试验报告并进行见证取样检测或平行检验。2、钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定：1）受拉热轧光圆钢筋的末端应作180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段。2）受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段。3）弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。4）用光圆钢筋制成的箍筋，其末端应作不小于90°的弯钩，有抗震等特殊要求的结构应作135°或180°的弯钩；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。检验数量：施工单位按钢筋编号各抽检10%，且各不少于3件。监理单位平行检验数量为施工单位抽检数量的10%，且各不少于一件。检验方法：尺量。一般项目1、钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。检验数量：施工单位全部检查。检验方法：观察。1、钢筋加工允许偏差和检验方法应符合下表规定。（DB29-54-2003第6.4.6条GB50299-1999第5.5.4条）钢筋加工允许偏差和检验方法项目允许偏差或允许值（mm）检查频率检验方法范围点数受力钢筋成型长度+5，-10每一类型抽查10％，且不少于5件1钢尺检查弯起钢筋弯起点位置±10弯起高度0，-10钢筋总长+5，-10箍筋尺寸0，-52弯起角度2°1三、附件1、钢筋、钢材试验报告及出厂质量证明文件；2、监理验收的数据。 钢筋骨架制作与安装检验批质量验收记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—18单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道施工及验收规范》GB50299-1999J《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003C《天津市城市地铁工程质量检验标准》DB29-54-2003施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1纵向受力筋连接及防杂散电流的连接C第6.4.3条C第6.4.4条2钢筋接头质量J第5.4.2条3钢筋品种、级别、规格、数量J第5.5.1条一般项目1钢筋接头位置、数量J第5.4.3条2允许偏差或允许值（mm）主筋层间距±5主筋列间距±10分布钢筋间距±20箍筋间距±10弯起点位移±10骨架长度+5，-10宽度高度±5网片长度±10宽度网格尺寸对角线10保护层厚度墩台、基础±10梁、柱、桩±5板、墙±3预埋件中心线位置5水平高差3施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日350118010 填表说明一、对《地铁检验》修补的内容主控项目增加了《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003第5.4.2条、第5.5.1条、第5.4.3条。一般项目允许偏差增加了：主筋层间距、主筋列间距、分布钢筋间距、箍筋间距（比地标提高）。弯起点位移项目。二、一般规定主控项目1、纵向受力钢筋的连接及防杂散电流的钢筋连接必须符合设计要求。检查数量：施工单位、监理单位全部检查。检验方法：观察。2、钢筋接头的技术要求和外观质量应符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003）附录A的规定钢筋焊接接头，应按批抽取试件作力学性能检验，其质量必须符合现行国家标准《钢筋焊接及验收规程》（JGJ18）的规定和设计要求。承受静力荷载为主的直径为28~32mm带肋钢筋采用冷挤压套筒连接接头，应按批抽取试件作力学性能检验，其质量必须符合现行国家标准《带肋钢筋套筒挤压连接技术规程》（JGJ108）的规定和设计要求。检查数量：钢筋接头的外观质量，施工单位、监理单位全部检查。焊接接头的力学性能检验以同级别、同规格、同接头形式和同一焊工完成的每300个接头为一批，每周不足300个也按一批计（JGJ18-2003）。冷挤压套筒连接接头的力学性能检验以同等级、同规格和同接头形式的每500个接头为一批，不足500个也按一批计（JGJ108-96第6.0.4条）。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。检验方法：钢筋接头外观检验，施工单位、监理单位观察和尺量。焊接接头和冷挤压套筒连接接头力学性能检验，施工单位作拉伸试验，闪光对焊接头增作冷弯试验。监理单位检查力学性能试验报告并进行见证取样检测。3、安装的钢筋品种、级别、规格和数量必须符合设计要求。检查数量：施工单位、监理单位全部检查。检验方法：观察和尺量。一般项目1、钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。当设计未提出要求时，应符合下列规定：1）焊（连）接接头在受弯构件的受拉区不得大于50%，轴心受拉构件不得大于25%；2）绑扎接头在构件的受拉区，不得大于25%，在受压区不得大于50%；3）钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍；4）在同一根钢筋上应少设接头。“同一截面”内，同一根钢筋上不得超过一个接头。注：两焊（连）接接头在钢筋直径的35倍范围且不小于500mm以内、两绑扎接头在1.3倍搭接长度范围且不小于500mm以内，均视为“同一截面”。检查数量：施工单位全部检查。检验方法：观察和尺量。2、钢筋骨架制作与安装允许偏差和检验方法（GB50299-1999第5.5.5、5.5.11条，DB29-54-2003第6.4.18条）项目允许偏差或允许值（mm）检验范围检验点数检查方法主筋层间距±5每个构筑物或构件4钢尺检查主筋列间距±10分布钢筋间距±205箍筋间距±10弯起点位移±104骨架长度+5，-10每个网片或骨架3宽度高度±5网片长度±102宽度网格尺寸4对角线101保护层厚度墩台、基础±10每个构筑物或构件6梁、柱、桩±5板、墙±3预埋件中心线位置5每件1水平高差3注：有专业要求的工程按专业要求执行。三、附件1、钢筋焊（连）接接头质量检验报告；2、监理验收的数据。 结构混凝土检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—19350119010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号D《地下防水工程质量验收规范》GB50208-2002I《铁路隧道工程施工质量验收标准》TB10417-2003C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1混凝土抗压强度、抗渗性能必须符合设计要求C第6.51条2结构混凝土表面不得有影响结构性能和使用功能的裂缝，结构裂缝不得贯通C第6.5.2条C第9.2.5条3混凝土配合比、坍落度符合设计要求C第9.2.2条一般项目1结构混凝土应振捣密实，不得有露筋、漏振和蜂窝麻面等缺陷C第6.5.3条2结构混凝土浇注时，箱体端头和接头、止水带四周必须振捣密实，不得有损伤和移动止水带C第6.5.4条3结构混凝土接茬必须进行凿毛处理，不得有浆皮、浮石，接茬处不得有错台、蜂窝麻面及露筋和渗漏现象C第6.5.5条4允许偏差或允许值（mm）中线偏位墙内墙（边墙）±10外墙±15柱子纵向±20横向±10变形缝±10预留洞±20预埋件±20施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日结构混凝土检验批质量检验记录（续） 制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—19（续）350119010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号D《地下防水工程质量验收规范》GB50208-2002I《铁路隧道工程施工质量验收标准》TB10417-2003C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见一般项目5允许偏差或允许值（mm）垂直度（‰）墙内墙（边墙）2外墙3柱子1.5变形缝3直顺度变形缝5平整度底板15顶板下表层（拱部）5（15）上表层10墙内墙（边墙）5（15）外墙10柱子5高程底板±20顶板（拱部）+30，0厚度底板±15顶板±10墙±15防水混凝土结构厚度>250+15，-10迎水面钢筋保护层厚度>50±10迎水面裂缝宽度≯0.2背水面裂缝宽度≯0.3施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《地下防水工程质量验收规范》GB50208-2002和《铁路隧道工程施工质量验收标准》TB10417-2003一般项目允许偏差增加了防水混凝土检验项目。二、一般规定主控项目1、混凝土抗压强度、抗渗性能必须符合设计要求。检查数量：（按DB29-54-2003附录B、C规定）全数检查1）混凝土抗压强度试件：①浇筑一般体积的结构物时，每一结构物应至少制取2组，结构物超过100m3时，应增加1组试件。当一次连续浇筑1000m3时，每200m3至少制取一组；②主体结构每施工段的不同部位应留置同条件养护试件，留置组数可根据需要确定，但不应少于3组（《混凝土结构工程施工质量验收规范》GB50204—2002附录D）2）混凝土抗渗试件留置组数，同一混凝土配合比时，每500m3（不足者也按500m3计）应留置2组试件。其中1组为同条件养护试件，另一组为标准养护试件。检查方法：检查试验报告2、结构混凝土表面不得有影响结构性能和使用功能的裂缝，结构裂缝不得贯通。检查数量：全数检查检查方法：观察、量测3、混凝土配合比、坍落度符合设计要求。检查数量：全数检查检查方法：现场抽查一般项目1、结构混凝土应振捣密实，不得有露筋、漏振和蜂窝麻面等缺陷。检查数量：全数检查检查方法：观察、量测2、结构混凝土浇注时，箱体端头和接头、止水带四周必须振捣密实，不得有损伤和移动止水带。检查数量：全数检查检查方法：观察、检查施工记录3、结构混凝土接茬必须进行凿毛处理，不得有浆皮、浮石，接茬处不得有错台、蜂窝麻面及露筋和渗漏现象。检查数量：全数检查检查方法：观察4、允许偏差见下表（GB50208-2002第4.1.12条、TB10417-2003第7.4.20条、DB29-54-2003第6.5.7、9.2.5条）序号检查项目允许偏差或允许值（mm）检查频率检查方法范围点数1中线偏位墙内墙（边墙）±10每10米1以线路中线为准钢尺检查外墙±15柱子纵向±20横向±10变形缝±10预留洞±20预埋件±202垂直度（‰）墙内墙（边墙）2垂线钢尺检查外墙3柱子1.5变形缝3 3直顺度变形缝5拉线检查4平整度底板15靠尺和塞尺检查顶板下表层（拱部）5（15）上表层10墙内墙（边墙）5（15）外墙10柱子55高程底板±20水准仪检查顶板（拱部）+30，06厚度底板±15钢尺检查顶板±10墙±157防水混凝土结构厚度>250+15，-10全数检查观察、量测迎水面钢筋保护层厚度>50，±10迎水面裂缝宽度，≯0.2背水面裂缝宽度，≯0.3注：括号内为暗挖法二次衬砌的要求。三、附件：1、混凝土配合比通知单；2、商品混凝土进厂验收记录（地铁施记—003）；3、混凝土浇筑记录（地铁施记—021）；4、混凝土抗压强度报告；5、混凝土抗渗试验报告；6、监理验收的数据。 模板与支架拆除检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—20350120010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号C《城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1模板及支架拆除时的混凝土强度应符合设计和国家及有关行业现行技术规范的规定第10.8.1条2模板及支架拆除期限、顺序和安全措施必须符合设计和施工技术方案要求第10.8.2条一般项目1拆除模板不得损伤混凝土结构表面第10.8.3条施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《城市地铁工程质量检验标准》DB29-54-2003，内容无变化。二、一般规定主控项目1、模板及支架拆除时的混凝土强度应符合设计和国家及有关行业现行技术规范的规定检查数量：全数检查检查方法：观察、检查试验报告2、模板及支架拆除期限、顺序和安全措施必须符合设计和施工技术方案要求检查数量：全数检查检查方法：观察、对照设计文件、施工技术方案检查一般项目1、拆除模板不得损伤混凝土结构表面检查数量：全数检查检查方法：观察 降水井检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—21350121011单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见一般项目1滤料原材料、粒径符合设计要求2允许偏差或允许值（mm）井管间距（与设计相比）≤150井管插入深度（与设计相比）≤2003过滤沙砾料填灌（与计算值相比）54井管垂直度1%施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《建筑地基基础工程质量验收规范》GB50202-2002增加了降水井检验批质量检验记录。二、一般规定一般项目1、允许偏差见下表（GB50202-2002第7.8.6条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1滤料原材料、粒径符合设计要求抽查原材料试验报告，粒径用尺量测。2井管间距≤150每个井管1与设计相比，用钢尺量测。井管插入深度≤200与设计相比，用水准仪检查3过滤砂砾料填灌5与计算值相比，检查回填料的用量4井管垂直度1%插管时用线锤尺测三、附件1、降水井施工记录(地铁施记—014)；2、监理验收的数据。 钢支撑制作与安装检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—22350122010单位工程名称沙柳路站子单位工程名称车站主体分部工程名称地基基础与土石方验收部位施工单位中铁十八句集团有限公司施工员李巍项目经理何克林施工执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年版B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢支撑设置及预加顶力应满足设计要求和开挖深度的防护要求，支撑不得变形，支撑点连接牢固C第5.5.1条一般项目1横撑安装前先应拼装，拼装后两端支点中心线偏心不应大于20mm，安装后支撑总偏心量小于50mm。A第3.7.3条2允许偏差或允许值（mm）支撑位置标高±30间距±100预加顶力±50（KN）腰梁标高±30立柱位置标高30平面503支撑安装时间符合设计要求施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容主控项目增加《地下铁道工程施工及验收规范》GB50299-1999（2003年版）中的第3.7.3条，依据《建筑地基基础工程质量验收规范》GB50202-2002一般项目增加支撑安装前试拼装、立柱位置、支撑安装时间项目。二、一般规定主控项目1、钢支撑设置及预加顶力应满足设计要求和开挖深度的防护要求，支撑不得变形，支撑点连接牢固。检查数量：全数检查检查方法：观察、检查监测报告。一般项目1、横撑安装前应先拼装，拼装后两端支点中心线偏心不应大于20mm，安装后支撑总偏心量小于50mm。检查数量：全数检查检查方法：水准仪检查2、允许偏差见下表（DB29-54-2003第5.5.2条，GB50202-2002第7.5.6条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1支撑位置标高±30每件2水准仪检查2间距±100钢尺检查3预加顶力±50（KN）每件1检查油泵读数或传感器读数4腰梁标高±30每10m1水准仪检查5立柱位置标高30水准仪检查平面50钢尺检查3、横撑应在土方挖至设计位置后及时安装，并按照设计要求对坑壁施加预应力，顶紧后固定牢固；设有腰梁的横撑，其腰梁应与桩体水平连接牢固后，方可安装横撑（GB50299-1999第3.7.4条）检查数量：全数检查检验方法：观察三、附件1、钢支撑出厂质量证明文件；2、钢支撑探伤试验报告；3、监理验收的数据。 土方开挖检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—23350123010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1开槽支撑，先撑后挖，分层开挖，严禁超挖B第7.1.3条2基坑降水和排水的设置必须符合设计和施工方案要求，严禁带水开挖C第5.4.1条3基坑开挖时边坡应稳定，不得扰动基底土壤，如发生扰动或超挖，严禁用土回填，应采取加固措施处理C第5.4.2条一般项目1基底不得受水浸泡或受冻，淤泥和杂物应清除干净C第5.4.3条2边坡成形符合设计3允许偏差或允许值(mm)中线偏位30基底标高0，-20宽度不小于设计规定基底平整度20施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容主控项目增加了《建筑地基基础工程质量验收规范》GB50202-2002中的第7.1.3条。二、一般规定主控项目1、开槽支撑，先撑后挖，分层开挖，严禁超挖。检查数量：全数检查检查方法：观察，量测。2、基坑降水和排水的设置必须符合设计和施工方案要求，严禁带水开挖。检查数量：全数检查检查方法：观察。3、基坑开挖时边坡应稳定，不得扰动基底土壤，如发生扰动或超挖，严禁用土回填，应采取加固措施处理。检查数量：全数检查检查方法：观察。一般项目1、基底不得受水浸泡或受冻，淤泥和杂物应清除干净。检查数量：全数检查。检查方法：观察。2、边坡成型符合设计要求。检查数量：全数检查。检查方法：观察，量测。3、允许偏差见下表（DB29-54-2003第5.4.4条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1中线偏位3010m1经纬仪检测2基底标高0，-2010m一个断面3水准仪检测3宽度不小于设计要求钢尺检查4基底平整度202m靠尺和塞尺检查三、附件1、基坑（槽）基底检查记录（地铁施记—015）；降水井施工记录(地铁施记—014)；2、监理验收的数据。 换填检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—24350124010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号K《铁路桥涵工程施工质量验收标准》TB10415—2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1换填材料质量砂第4.2.1条碎石石灰2换填范围第4.2.2条3填料比例第4.2.3条4填筑和压实工艺第4.2.4条5压实密度第4.2.5条一般项目1允许偏差或允许值(mm)底部高程±50顶部高程±50施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《铁路桥涵工程施工质量验收标准》TB10415—2003增加了换填检验批质量检验记录。二、一般规定主控项目1、换填地基所用材料必须符合下列规定：1)换填用砂应为中、粗砂，有机质和含泥量均不得大于5%；2)碎石粒径不得大于100mm，含泥量不得大于5%；3)石灰等级不得小于Ⅲ级。检查数量：砂和碎石同产地、同品种、同规格以连续进场数量每400m3为一批，不足400m3也按一批计；石灰同产地、同品种、同规格每200t为一批，不足200t也按一批计。施工单位、监理单位每批均检查。检验方法：施工单位对砂、碎石进行筛分试验、含泥量和有机质含量试验；对石灰进行未消解残渣含量试验。监理单位检查试验报告。2、换填范围必须符合设计要求。检查数量：施工单位、监理单位全部检查。检验方法：测量。3、换填比例必须符合设计要求。检查数量：施工单位、监理单位全部检查。检验方法：观察和计量检查。4、填筑和压实工艺必须符合设计和施工技术方案的要求。检查数量：施工单位、监理单位全部检查。检验方法：观察和尺量。5、压实密度必须符合设计要求。检查数量：施工单位每层每100m2检查不少于5处。监理单位见证检测每层检查不少于1处。检验方法：施工单位采用湿度密度仪、注水法或灌砂法检测。监理单位见证检测。一般项目1、换填地基底部和顶部高程允许偏差为±50mm。（TB10415—2003第4.2.6条）检查数量：施工单位对每个换填基坑底部和顶部检查各不少于5处。检验方法：测量。三、附件1、换填材料检验报告；2、基坑换填土压实施工记录（地铁施记—017）；3、监理验收的数据。 钻孔搅拌桩检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—25350125010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1水泥及外掺剂质量，水泥用量第4.11.5条2桩体强度第4.1.6条第4.11.5条3地基承载力第4.1.6条第4.11.5条一般项目1允许偏差或允许值（mm）水泥搅拌喷浆机头提升速度≤0.5m/min桩底标高±200桩顶标高+100,-50桩位＜50桩体直径0.04D钻孔垂直度≤1.5%桩体搭接＞200施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《建筑地基基础工程质量验收规范》GB50202-2002增加了钻孔搅拌桩检验批质量检验记录。二、一般规定主控项目1、水泥及外掺剂质量，水泥用量符合设计要求。检查数量：抽查检查方法：原材料合格证书、质检报告及现场抽样试验报告。2、桩体强度符合设计要求。检查数量：总数的1%，且不少于3根。检查方法：试验报告。进行强度检验时，对承重水泥土搅拌桩应取90d后的试件；对支护水泥土搅拌桩应取28d的试件。3、地基承载力。由设计提出要求，在施工结束后一定时间内进行检验。其检验方法，可选用标贯、静力触探及十字板剪切强度或承载力检验方法，按设计指定方法检验。检验数量：总数的1%，但不少于3处。检验方法：检查试验报告一般项目1、允许偏差见下表（GB50202-2002第4.11.5条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1机头提升速度≤0.5m/min抽查总桩数的20%1量机头上升速度及时间2桩底标高±200量测机头深度计算3桩顶标高-50，+100水准仪检查，最上面500mm不计入桩位＜50用钢尺量测，根据设计桩位点位置4桩体直径0.04D用钢尺量测5钻孔垂直度≤1.5%用经纬仪检查6桩体搭接＞200用钢尺量测注：D为桩径三、附件1、水泥及外加剂试验报告及出厂质量证明文件；2、旋喷桩施工记录（地铁施记—011）；3、桩体强度与地基承载力检测报告；4、监理验收的数据。 高压旋喷桩检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—26350126010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1水泥及外掺剂质量，水泥用量第4.10.4条2桩体强度或完整性检验第4.1.6条第4.10.4条3地基承载力第4.1.6条第4.10.4条一般项目1允许偏差或允许值（mm）钻孔搅拌喷浆钻孔位置≤50桩体直径≤50钻孔垂直度≤1.5%孔深±200桩体搭接＞200注浆压力按设定参数指标桩身中心位置≤0.2D施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《建筑地基基础工程质量验收规范》GB50202-2002增加了高压旋喷桩检验批质量检验记录。二、一般规定主控项目1、水泥及外掺剂质量符合规范，水泥用量符合设计要求。检查数量：抽查检查方法：原材料合格证书、质检报告及现场抽样试验报告。2、桩体强度或完整性检验检查数量：按照设计要求进行检查。桩体强度、完整性检验宜在喷浆结束28d后进行，检验点数量为总桩数的1%，并不应少于3根。检查方法：试验报告。3、地基承载力符合设计要求。检查数量：按照设计要求进行检查。地基承载力试验必须在桩身强度满足试验条件时，并宜在成桩28d后进行。检验数量为桩总数的1%，且每项单体工程不应少于3处。检查方法：试验报告。一般项目1、允许偏差见下表（GB50202-2002第4.1.7、4.10.4条）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1钻孔位置≤50抽查总桩数得20%1按设计放线进行检查、尺量检查2桩体直径≤50用钢尺量测3钻孔垂直度≤1.5%用经纬仪测量钻杆垂直度4孔深±200用钢尺量测5桩体搭接＞200用钢尺量测6注浆压力按设定参数指标按设定参数指标，查看压力表7桩身中心位置≤0.2D开挖后桩顶下500mm处尺量检查注：D为桩径三、附件1、水泥及外加剂试验报告及出厂质量证明文件；2、旋喷桩施工记录（地铁施记—011）；3、桩体强度与地基承载力检测报告；4、监理验收的数据。 高压注浆检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—27350127010工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1原材料检验水泥第4.7.4条注浆用砂：粒径（mm）细度模数含泥量及有机物含量（％）<2.5<2.0<3注浆用粘土:塑性指数粘粒含量（％）含砂量（％）有机物含量（％）>14>25<5<3粉煤灰：细度烧矢量（％）不粗于同时使用的水泥<3水玻璃：模数2.5～3.3其他化学浆液设计要求2地基承载力第4.7.3条一般项目1允许偏差或允许值（mm）各种注浆材料称量误差<3%注浆孔位±20注浆孔深±100注浆压力（与设计参数比）±10％施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《建筑地基基础工程质量验收规范》GB50202-2002增加了高压注浆检验批质量检验记录。二、一般规定主控项目原材料检查项目见GB50202-2002第4.7.4条，检查数量参照《铁路混凝土与砌体工程施工质量验收标准（TB10424-2003第6.2节）1、水泥符合设计要求（TB10424-2003第6.2.1条）。检查数量：同生产厂家、同批号、同品种、同等级、连续进厂水泥，袋装每200T为一批，散装每500T为一批，不足上述数量，也按一批计，每批抽查一次。检验方法：检查产品合格证或检验报告。2、注浆用砂。粒径<2.5mm。细度模数<2.0％。含泥量及有机物含量<3%（TB10424-2003第6.2.2条）。检查数量：同产地、同品种、同规格、连续进厂，每400m3或600T为一批，数量不足时也按一批计，每批抽查一次。检验方法：检查试验报告。3、注浆用粘土。塑性指数>14。粘粒含量>25%。含砂量<5%。有机物含量<3%。检验方法：检查试验报告。检查数量：每500m3抽查一次（TB10414-2003第5.5.6条，《铁路路基工程施工质量验收标准》）。4、粉煤灰。细度不粗于同时使用的水泥。烧矢量<3%。检验方法：检查试验报告。检查数量：同产地每4000T为一批，数量不足也按一批计，每批抽查一次（TB10414-2003第5.5.4条）。5、水玻璃模数2.5～3.3（TB10424-2003第6.2.4条）。检验方法：检查试验报告。检查数量：每50T抽查一次，不足50T也按一次计。6、其它化学浆液符合设计要求（TB10424-2003第6.2.4条）。检验方法：检查试验报告。检查数量：每50T抽查一次，不足50T也按一次计。7、地基承载力。由设计提出要求，在施工结束后，一定时间后进行地基的承载力检验。(GB20202-2002，4.7.3)。检查数量：注浆后15天（砂土、黄土）或60天（粘性土）检验。检查孔数总量的2～5％，不合格率<20%，否则应进行二次注浆。注浆达到设计强度后方可进行开挖。检验方法：可选用标贯、静力触探及十字板剪切强度或承载力检验等方法。按设计指定方法检验。其结果必须达到设计要求的标准。每个单位工程不少于3点，1000m2以上，每100m2抽查1点；3000m2以上，每300m2抽查1点；独立柱每柱1点，基槽每20延长米1点。(GB20202-2002，4.1.5)。一般项目（GB50202-2002第4.1.7、4.7.4条）1、各种注浆材料称量误差：<3%。检查数量：总数的20%。检验方法：检查称量记录及抽样检查。2、注浆孔位：±20mm。检查数量：总数的20%。检验方法：尺量检查。3、注浆孔深：≤100mm。检查数量：总数的20%。检验方法：尺量检查注浆管的长度。4、注浆压力（与设计参数比）：±10％。检查数量：总数的20%。检验方法：检查压力表数据。三、附件1、原材料出厂合格证、现场抽样试验报告；2、注浆施工记录（地铁施记—012）；3、监理验收的数据。 混凝土垫层检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—28350128010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1垫层混凝土强度和厚必须符合设计要求第6.2.1条一般项目1垫层混凝土应振捣密实、平整第6.2.2条2允许偏差或允许值（mm）混凝土抗压强度符合设计要求顶面高程+5，-10中线偏位30表面平整度5厚度±10施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容采用《天津市城市地铁工程质量检验标准》，内容无变化。二、一般规定主控项目1、垫层的混凝土强度和厚度必须符合设计要求，混凝土强度的检测，按本标准中的附录B“混凝土强度质量检验评定”的规定检验检查数量：全部检查检验方法：检查试验报告、量测一般项目1、垫层混凝土应振捣密实、平整检查数量：全部检查检验方法：观察、量测2、混凝土垫层的允许偏差应符合下表的规定（DB29-54-2003，6.2.3）序号项目允许偏差或允许值（mm）检查频率检验方法范围点数1顶面高程+5，-10每5m3个点水平仪检测2中线偏差301个点经纬仪检测3平整度52个点2m靠尺检查4厚度±102个点钢尺检查三、附件1、混凝土配合比通知单；2、商品混凝土进场验收记录（地铁施记—003）；3、混凝土抗压强度报告；4、混凝土浇筑记录（地铁施记—021）；5、监理验收的数据。 接地网安装（隐蔽）检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—29350129010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号L《建筑电气工程施工技术质量验收规范》GB50303-2002M《电气装置安装工程接地装置施工及验收规范》GB50169-92质量检验标准规定施工单位检查记录监理（建设）单位验收意见主控项目1实测接地电阻值必须符合设计要求A第24.1.2条2接地模块顶面埋深在无设计要求时≥600mmA第24.1.4条3接地模块间距应≥3～5倍极长A第24.1.4条4接地模块埋设基坑一般为模块外形尺寸的1.2~1.4倍，且在开挖深度内详细记录地层情况A第24.1.4条5水平接地体间距在无设计要求时＞5mA第24.2.1条6接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好A第24.1.5条一般项目1接地体采用塔接焊其搭接长度扁钢与扁钢搭焊为2倍扁钢宽度，至少三个棱边焊接A第24.2.1.1条圆钢与圆钢或扁钢搭焊为圆钢直径的6倍，双面焊A第24.2.1.2条A第24.2.1.3条扁钢与角钢或钢管焊接，紧贴角钢外侧两面或紧贴3/4钢管表面，上下两侧施焊，并以弧形或直角形卡子（或由钢带本身弯成弧形）与钢管焊接A第4.2.1.4条B第2.4.2.条2除埋设在混凝土中的焊接接头外，其余均要有防腐措施A第24.2.1.5条B第2.3.1条3材料应符合设计要求，当设计无要求时，要用热浸镀锌处理的钢材，其最小允许规格符合规范要求A第24.2.2条4主网与接地干线连接点数量≥2处A第24.2.3条5浇注底板混凝土时，止水环下部振捣质量符合设计6回填土内不应夹石块和建筑垃圾，外取土不得有较强腐蚀性，且分层夯实B第2.3.6条施工单位检查评定结果项目质量检查员：年月日 监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《建筑电气工程施工技术质量验收规范》GB50303-2002和《电气装置安装工程接地装置施工及验收规范》GB50169-92增加了接地网安装（隐蔽）检验批质量检验记录。种类、规格及单位敷设位置及使用类别地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面（mm2）60100100100厚度（mm）3446角钢厚度（mm）22.546钢管壁厚度（mm）2.52.53.54.5二、一般规定（一）检查项目和内容本表主控项目和一般项目的内容除对一般项目的第3点对热浸镀锌处理的钢材的最小规格要符合规范A表24.2.2和第4点所依据的规范A第24.2.3条说明如下外，其它均示出了相对应的条文全部内容，在此不在重述。1、热浸镀锌处理的钢材最小规格、尺寸2、规范A第24.2.3条接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。（二）检查数量与方法1、检查数量：主检项目：全数检查一般项目：第1～3点抽查10处；第4～6点全数检查。2、检查方法：（1）接地电阻使用专用仪表测定（2）水平度用铁水平尺测定；垂直度用线锤吊线尺量；盘面平整度拉线尺量；各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量工具（3）外观质量目测检查三、附件1、原材料和配件出厂的合格证和质量证明文件；2、接地电阻测试记录（地铁施记—018）；3、测试单位测试报告；4、接地网安装施工（隐蔽）记录（地铁施记—019）；5、监理检查记录。 卷材防水检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—30350130010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道工程施工及验收规范》GB50299-1999，2003年版C《天津市城市地铁工程质量检验标准》DB29-54-2003D《地下防水工程质量验收规范》GB50208-2002质量检验标准规定施工单位检验评定记录监理（建设）单位验收意见主控项目1卷材防水层所用卷材及主要配套材料必须符合设计要求D第4.3.10条2卷材防水层及其转角处、变形缝、穿墙套管等细部做法均须符合设计要求D第4.3.11条一般项目1基层面必须坚实、平整，平整度允许偏差为3mm，且≯1处/mA第9.3.3.2条2卷材铺贴的基层面应洁净；阴、阳角应做成100mm圆弧或50*50mm钝角A第9.3.3.3条3卷材防水材料必须与混凝土结构表面结合牢固，接茬严密C第9.3.3条4卷材防水层搭接缝粘（焊）接应牢固、严密，不得有皱折、翘边等缺陷C第9.3.6条5卷材搭接宽度应符合设计要求，允许偏差为-10mm6允许偏差（mm）保护层平整度先贴防水5C第9.3.4条后贴防水10保护层高程先贴防水0-10后贴防水+20-10施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容主控项目增加了《地下防水工程质量验收规范》GB50208-2002中的第4.3.10条和4.3.11条；一般项目增加了《地下铁道工程施工及验收规范》GB50299-1999（2003年版）中的第9.3.3.2条和9.3.3.3条。二、一般规定主控项目：1、卷材防水层所用卷材及主要配套材料必须符合设计要求检查数量：全数检查检查方法：检查出厂合格证、质量检验报告和现场抽样试验报告。2、卷材防水层及其转角处、变形缝、穿墙套管等细部做法均须符合设计要求检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录一般项目：1、基层面必须坚实、平整，平整度允许偏差为3mm，且≯1处/m。检查数量：按铺贴面积每100m2抽查一处，每处10m2，且不少于3处。检查方法：观察、2m靠尺和塞尺检查。2、卷材铺贴的基层面应洁净；阴、阳角应做成100mm圆弧或50*50mm钝角。检查数量：按铺贴面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察、量测。3、卷材防水材料必须与混凝土结构表面结合牢固，接茬严密。检查数量：按铺贴面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察检查4、防水层搭接缝粘（焊）接应牢固、严密，不得有皱折、翘边等缺陷；卷材搭接宽度应符合设计要求，允许偏差为-10mm。检查数量：按铺贴面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察，尺量检查。5、允许偏差见下表（DB29-54-2003第9.3.4条）检查项目允许偏差或允许值（mm）检查频率检验方法范围点数保护层平整度先贴防水5每10米12m靠尺和塞尺后贴防水10保护层高程先贴防水0，-10水准仪检查后贴防水+20，-10三、附件1、原材料出厂质量证明文件；2、原材料试验报告；3、现场抽样试验报告；4、隐蔽验收检查记录（地铁施记—020）；5、监理验收的数据。 涂料防水检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—31350131010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号D《地下防水工程质量验收规范》GB50208-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检验评定记录监理（建设）单位验收意见主控项目1涂料防水层的材料必须符合结构防水等级的设计要求C第9.3.1条2涂料防水层各层之间必须结合牢固，不得有空鼓现象C第9.3.2条一般项目1涂料防水材料必须与混凝土结构表面结合牢固，接茬严密C第9.3.3条2涂料防水层与基层粘结应牢固、涂刷均匀，表面平整，不得有流淌、皱折、起泡、露胎体和翘边等缺陷C第9.3.7条3涂料防水层平均厚度应符合设计要求，最小厚度不得小于设计厚度的80%设计厚度4涂料防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。D第4.4.9条施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容一般项目增加了《地下防水工程质量验收规范》GB50208-2002第4.4.9条。二、一般规定主控项目1、涂料防水层的材料必须符合结构防水等级的设计要求。检查数量：抽查检查方法：检查原材料出厂合格证、质量检验报告、计量措施和现场试验报告。2、涂料防水层各层之间必须结合牢固，不得有空鼓现象。检查数量：按涂层面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察和用小锤轻击检查。一般项目1、涂料砂浆防水材料必须与混凝土结构表面结合牢固，接茬严密。检查数量：按涂层面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察2、涂料防水层与基层粘结应牢固、涂刷均匀，表面平整，不得有流淌、皱折、起泡、露胎体和翘边等缺陷。检查数量：按涂层面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察检查。3、涂料防水层平均厚度应符合设计要求，最小厚度不得小于设计厚度的80%。检查数量：按涂层面积每100m2抽查一处，每处102，且不少于3处。检查方法：针测法或割取20mm*20mm实样用卡尺测量。4、涂料防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。检查数量：按涂层面积每100m2抽查一处，每处102，且不少于3处。检查方法：观察和尺量检查。三、附件1、原材料出厂质量证明文件；2、原材料检验报告；3、现场抽样试验报告；4、隐蔽工程验收记录（地铁施记—020）；5、监理验收的数据。 水泥基渗透结晶涂料防水检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—32350132010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号D《地下防水工程质量验收规范》GB50208—2002N《水泥基渗透结晶防水材料》GB18445—2001质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1匀质性要求N第5.1条2原材料检验物理力学性质：初凝时间≥20m终凝时间≤24hN第5.2条抗折强度：7天≥2.8MPa,28天≥3.5MPa抗压强度：7天≥12.0MPa28天≥18.0MPa湿基面粘结强度≥1.0MPa抗渗压力（28天）：I型0.8mpa,II型1.2mpa；二次抗渗压力（56天）：I型0.6mpa，II型0.8mpa；渗透压力（28天）%：I型≥200，II型≥300安定性：合格一般项目1涂料防水层的基层应牢固，基面应清洁、平整，不得有空鼓、松动、起砂和脱皮现象D第4.4.9条2涂料防水层应与基层粘结牢固、表面平整、涂刷均匀，不得有流淌、皱折、鼓包、露胎体和翘边等D第4.4.10条3防水涂料厚度≥0.8mmA第4.4.3条施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《地下防水工程质量验收规范》GB50208—2002和《水泥基渗透结晶防水材料》GB18445—2001增加了水泥基渗透结晶涂料防水检验批质量检验记录二、一般规定主控项目：1、水泥基渗透结晶防水涂料是一种粉末状材料，经与水拌合可调配成刷涂或喷涂在水泥混凝土表面的浆料；亦可将其干粉撒覆并压入未完全凝固的水泥混凝土表面。其匀质性指标应符合下列要求：含水量≤5%；总碱量（Na20+0.658Ka20）≤5%；氯离子含量≤5%；细度（0.315mm筛）实测值≤10%。检查数量：全数抽查同一类型、型号每50T为一批，不足50T按一批计，一个批号一个编号（B7.1.1）。检查方法：出厂质量证明文件和试验报告。2、物理力学性能应符合下表序号试验项目性能指标检验频率检查方法I型II型1凝结时间初凝时间min≥20同一类型、型号的每50T为一批，不足50T按一批计检查试验报告终凝时间h≤242抗折强度(Mpa)7d≥2.8028d≥3.503抗压强度(Mpa)7d≥12.028d≥18.04湿面粘结强度Mpa1.05抗渗压力（28天）Mpa≥0.8≥1.26二次抗渗压力（56天）Mpa≥0.6≥0.87渗透压力（28天）%≥200≥3008安定性合格注：①表中第5—7项为强制性，其余为推荐性。②第二次抗渗压力指第一次抗渗试验透水后的试件置于水中继续养护28d，再进行第二次抗渗试验所测得的抗渗压力。③各项指标的实验方法见《水泥基渗透结晶型防水材料》GB18445—2001有关章节。一般项目：1、涂料防水层的基层要牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。检查数量：全数检查检查方法：观察2、涂料防水层应与基层粘结牢固、表面平整、涂刷均匀，不得有流淌、皱折、鼓包、露胎体和翘边等缺陷。检查数量：全数检查检查方法：观察2、防水涂料厚度≥0.8mm检查数量：每100m2抽查一处，每处10m2，且不少于3处。检查方法：看检查记录三、附件：1、防水材料出厂记录和质量证明文件；2、材料检查报告；3、隐蔽验收检查记录（地铁施记—020）。 特殊部位防水检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—33350133010单位工程名称沙柳路站子单位工程名称通道分部工程名称防水工程验收部位施工单位中铁十八局集团有限公司施工员李巍项目经理何克林施工执行标准名称及编号D《地下防水工程质量验收规范》GB50208-200验收执行标准名称及编号D《地下防水工程质量验收规范》GB50208-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检验评定记录监理（建设）单位验收意见主控项目1细部构造所用止水带、遇水膨胀止水橡胶条和接缝密封材料必须符合设计要求D第4.7.10条2结构的转角、变形缝、穿墙管道等细部防水做法应符合设计要求，严禁有渗漏C第9.4.1条一般项目1结构各段防水混凝土的变形缝、施工缝、后浇带、穿墙管道、预留孔洞、预埋件等细部处理必须符合设计要求C第9.4.2条2止水带、遇水膨胀止水橡胶条等的安装位置应符合设计要求，并固定牢固C第9.4.3条3中埋式止水带中心线应与变形缝中心线重合，止水带应固定牢固、平直、不得有扭曲D第4.7.12条4穿墙管止水环与主管或翼环与套管应连续满焊，并做防腐处理D第4.7.13条5接缝处混凝土表面应密实、洁净、干燥；密封材料应嵌填严密、粘结牢固、不得有开裂、鼓泡和下塌现象D第4.7.14条6隧道管片拼装接缝的防水、螺栓孔与螺杆间封堵措施、衬砌内表面的外露铁件防腐处理等应符合设计要求D第9.4.4条施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容一般项目增加了《地下防水工程质量验收规范》GB50208—2002第4.7.10条。一般项目增加了《地下防水工程质量验收规范》GB50208—2002第4.7.12条、第4.7.13条、第4.7.14条。二、一般规定主控项目1、细部构造所用止水带、遇水膨胀止水橡胶条和接缝密封材料必须符合设计要求。检查数量：抽查（按照批次，每个批次抽查）检查方法：检查原材料出厂合格证、质量检验报告、现场抽样试验报告2、结构的转角、变形缝、穿墙管道等细部防水做法应符合设计要求，严禁有渗漏检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录。一般项目1、结构各段防水混凝土的变形缝、施工缝、后浇带、穿墙管道、预留孔洞、预埋件等细部处理必须符合设计要求。检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录。2、止水带、遇水膨胀止水橡胶条等的安装位置应符合设计要求，并固定牢固检查数量：全数检查检查方法：观察检查3、中埋式止水带中心线应与变形缝中心线重合，止水带应固定牢固、平直、不得有扭曲。检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录。4、穿墙管止水环与主管或翼环与套管应连续满焊，并做防腐处理。检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录。5、接缝处混凝土表面应密实、洁净、干燥；密封材料应嵌填严密、粘结牢固、不得有开裂、鼓泡和下塌现象。检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录。6、隧道管片拼装接缝的防水、螺栓孔与螺杆间封堵措施、衬砌内表面的外露铁件防腐处理等应符合设计要求。三、附件1、原材料出厂质量证明文件；2、原材料试验报告；3、现场抽样试验报告；4、隐蔽验收检查记录（地铁施记—020）。检查数量：全数检查检查方法：观察检查和检查隐蔽工程验收记录。三、说明：填写检查结果时要注明验收的部位：如变形缝、施工缝、后浇带等 土方回填检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—34350134010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号B《建筑地基基础工程质量验收规范》GB50202-2002C《天津市城市地铁工程质量检验标准》DB29-54-2003质量检验标准规定施工单位检查评定记录监理（建设单位验收意见主控项目1基坑回填必须在结构混凝土的强度达到设计要求及防水层施工后进行，严禁对防水层造成损伤C第5.7.1条2基坑应对称回填、分层夯实，压实度应符合设计要求C第5.7.2条一般项目1回填时基坑内不得有积水，严禁使用腐植土、冻块、杂土等C第5.7.3条2钢板桩拔出后应及时对桩孔进行灌砂或注浆填充C第5.7.4条3允许偏差或允许值（mm）表面标高-50表面平整度20施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容一般项目依据《建筑地基基础工程质量验收规范》GB50202-2002增加了对填土表面标高和平整度的检测项目。二、一般规定主控项目1、基坑回填必须在结构混凝土的强度达到设计要求及防水层施工后进行，严禁对防水层造成损伤。检查数量：全数检查检查方法：观察，检查隐蔽验收检查记录。2、基坑应对称回填、分层夯实，压实度应符合设计要求。检查数量：抽查检查检查方法：观察，检查压实度报告。压实遍数应根据土质，压实系数及所用机具确定。填土施工时的分层厚度及压实度遍数(GB50202-2002第6.3.3条)压实机具分层厚度（mm）每层压实遍数平碾250~3006~8振动压实机250~3503~4柴油打夯机200~2503~4人工打夯小于2003~4一般项目1、回填时基坑内不得有积水，严禁使用腐植土、冻块、杂土等。检查数量：全数检查检查方法：填土料按设计要求验收合格后施工，取样检查或直观鉴别。2、钢板桩拔出后应及时对桩孔进行灌砂或注浆填充。检查数量：全数检查检查方法：观察。3、允许偏差见下表(GB50202-2002第6.3.4条)序号项目允许偏差（mm）检查频率检验方法范围点数1平整度20每10米22m靠尺和塞尺检查2标高-50用水准仪测量三、附件1、压实度（环刀法）试验记录（地铁施记—016）；2、隐蔽验收检查记录（地铁施记—020）；3、回填土试验报告；4、监理验收的数据。 混凝土设备基础检验批质量验收记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—35350135010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号H《混凝土结构工程施工质量验收规范》GB50204-2002施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1外观质量第8.2.1条2过大尺寸偏差处理及验收第8.3.1条一般项目1外观质量一般缺陷第8.2.2条2允许偏差或允许值mm坐标位置203不同平面的标高0，-204平面外形尺寸±205凸台上平面外形尺寸0，-206凹穴尺寸+20，07平面水平度每米5全长108垂直度每米5全高109预埋地脚螺栓标高（顶部）+20，0中心距±210预埋地脚螺栓孔中心线位置10深度+20，0孔垂直度1011预埋活动地脚螺栓锚板标高+20，0中心线位置5带槽锚板平整度5带螺纹孔锚板平整度2施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《混凝土结构工程施工质量验收规范》GB50204-2002增加了“混凝土设备基础检验批质量验收记录”。二、一般规定主控项目：1、外观质量不出现严重缺陷。现浇结构的外观质量不应有严重缺陷。参照下表中标准。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理单位认可后进行处理。经处理的部位，应重新检查验收。检验数量：全数检查。检验方法：观察和检查技术处里方案（GB50204-2002表8.1.1）。名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其它钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其它部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其它部位有少量孔洞夹渣混凝土中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其它部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其它部位有少量疏松裂缝缝隙从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性能或使用功能的裂缝其它部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接处混凝土缺陷及连接钢筋、连接件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘曲不平、飞边凸肋等清水混凝土构件有影响使用功能或装饰效果的外形缺陷其它混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、沾污等具有重要装饰效果的清混凝土构件有外表缺陷其它混凝土构件有不影响使用功能的外表缺陷2、过大尺寸偏差处理和验收。现浇结构不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处里方案，并经监理单位认可后进行处理。经处理的部位，应重新检查验收。检验数量：全数检查检验方法：观察和尺量检查一般项目1、外观质量一般缺陷。现浇结构的外观质量不宜有一般缺陷。对已经出现上表的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。检验数量：全数检查。检验方法：观察检查，检查技术处里方案。2、设备基础允许偏差（GB50204-2002第8.3.2—2）。序号项目允许偏差或允许值检查范围检查点数检查方法1坐标位置20每构筑物2尺量2不同平面的标高0，-204水平仪3平面外形尺寸±204凸台上平面外形尺寸0，-202尺量5凹穴尺寸+20，06平面水平度每米532m靠尺塞尺全长107垂直度每米52垂锤经纬仪全高108预埋地脚螺栓标高（顶部）+20，0每件1尺量中心距±29预埋地脚螺栓孔中心线位置10深度+20，0孔垂直度1010预埋活动地脚螺栓锚板标高+20，0中心线位置5带槽锚板平整度5带螺纹孔锚板平整度2三、附件1、混凝土配合比通知单；2、商品混凝土进厂验收记录（地铁施记—003）；3、混凝土抗压强度试验报告；4、混凝土浇筑记录（地铁施记—021）；5、监理验收的数据。 钢管柱及定位器安装检验批质量验收记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—36350136010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号O《钢结构工程施工质量验收规范》GB50205-2001P《钢管混凝土结构设计与施工规程》CECS28:90（中国工程建设标准化协会标准）施工质量验收标准的规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢管柱的进场验收合格详见填表说明2定位器的加工符合设计要求符合要求一般项目允许偏差（mm）定位器标高0，-20中心线位置X轴方向≤5Y轴方向≤5钢管柱中心线位置X轴方向≤5Y轴方向≤5顶面标高0，-20不垂直度永久L/1000，≤15临时L/500，≯20顶面不平度±5柱间距离间距的1/1000各立柱上下两平面相应对角线差长度的1/1000；≤20施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《钢结构工程施工质量验收规范》GB50205-2001和《钢管混凝土结构设计与施工规程》CECS28:90（中国工程建设标准化协会标准）增加了“钢管柱及定位器安装检验批质量验收记录”二、一般规定主控项目：1、钢管柱的进场验收合格，钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定的标准要求。检查数量：全数检查。检查方法：检查定尺钢管的质量证明书和产品合格证。2、焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。检查数量：全数检查。检查方法：检查质量证明书和烘焙记录。3、施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。检查数量：全数检查。检查方法：检查焊接工艺评定报告。4、设计要求全透焊的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷做出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。检查数量：全数检查。检查方法：检查二次焊接的探伤报告。5、定位器的加工应符合设计要求根据设计对加工的要求进行检验；一般项目：应符合《钢管混凝土结构设计与施工规程》CECS28:90第7.3.4条的要求。三、附件：1、定尺钢管质量检验报告及合格证；2、二次焊接焊缝的无损探伤报告；3、钢管柱几何尺寸检查记录表（地铁施记－044） 钢管柱混凝土检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：地铁检验—37350137010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号H《混凝土结构工程施工质量验收规范》GB50204-2002P《钢管混凝土结构设计与施工规程》CECS28：90（中国工程建设标准化协会标准）质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1混凝土抗压强度必须符合设计要求H第7.4.1条2混凝土运输浇筑应符合规范规定H第7.4.4条3混凝土配合比应根据混凝土设计等级计算，并通过试验后确定P第7.4.5条4混凝土浇筑质量符合规范要求P第7.4.9条一般项目1施工缝位置应符合规范规定H第7.4.5条2混凝土养护应符合规范规定H第7.4.7条3钢筋笼就位深度±100施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容原标准中无此项内容，现依据《混凝土结构工程施工质量验收规范》GB50204-2002和《钢管混凝土结构设计与施工规程》CECS28：90（中国工程建设标准化协会标准）增加了“钢管柱混凝土检验批质量检验记录”。二、一般规定主控项目1、灌注桩的混凝土抗压强度必须符合设计要求检查数量：全数检查检查方法：试验报告。2、混凝土运输、浇筑应符合规范规定。检查数量：全数检查检查方法：观察、检查施工记录。3、混凝土的配合比应根据混凝土设计等级计算，并通过试验后确定，除满足强度指标外，尚应注意混凝土坍落度的选择。检查数量：全数检查检查方法：试验报告。4、混凝土浇筑质量符合规范要求检查数量：全数检查。检查方法：无损伤检测，对不密实的部位，应采用钻孔压浆法进行补强，然后将钻孔补焊封固。一般项目1、施工缝的位置应在混凝土浇筑前按设计要求和施工技术方案确定。施工缝的处理应按施工技术方案执行。检查数量：全数检查检查方法：观察、检查施工记录。2、混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并符合规范规定。检查数量：全数检查检查方法：观察、检查施工记录。3、允许偏差见下表：序号项目允许偏差或允许值（mm）检查频率检验方法范围点数2钢筋笼就位深度±100每根桩1用钢尺测量三、附件：1、混凝土配合比通知单；2、商品混凝土进场验收记录（地铁施记—003）；3、钢管柱混凝土浇筑记录（地铁施记—045）；4、混凝土抗压强度报告； 地模检验批质量检验记录制表机关：天津市市政工程质量监督站批准文号：建科教[2006]575号表号：津交枢检验—38350138010单位工程名称子单位工程名称分部工程名称验收部位施工单位施工员项目经理施工执行标准名称及编号验收执行标准名称及编号A《地下铁道施工及验收规范》GB50299-1999C《城市地铁工程质量检验标准》DB29-54-2003H《混凝土结构工程施工质量验收规范》GB50204-2002I《铁路隧道工程施工质量验收标准》TB10417-2003质量检验标准规定施工单位检查评定记录监理（建设）单位验收意见主控项目1模板及支架的承载力、刚度和稳定性,应符合国家现行《混凝土结构工程施工质量验收规范》GB50204的规定C第6.3.1条2模板拼接应严密,模内洁净、平整,不得漏浆C第6.3.2条一般项目1模板制作的几何尺寸应符合设计要求，线型直顺，棱角整齐C第6.3.3条2地膜与围护结构桩头部位防水措施应符合设计要求3模板表面应清理干净，脱膜剂涂刷均匀，不得污染钢筋C第6.3.5条4允许偏差或允许值（mm）相邻模板表面高差2轴线位置5表面平整度5截面内部尺寸基础±10柱、墙、梁+4，-5顶板高程预沉量+20上拱度+20中线±10宽度+15，-10垫层高程+10，-20宽度±20预埋钢板中心线位置3预埋管、预留孔中心线位置3预留洞中心线位置10尺寸+10，0施工单位检查评定结果项目质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目技术负责人）年月日 填表说明一、对《地铁检验》修补的内容依据《地下铁道施工及验收规范》GB50299-1999、《混凝土结构工程施工质量验收规范》GB50204-2002和《铁路隧道工程施工质量验收标准》TB10417-2003，一般项目增加了轴线位置、表面平整度、截面内部尺寸、垫层、预埋钢板中心线位置、预埋管中心线位置的检测项目。二、一般规定主控项目1、模板承载力、刚度和稳定性,应符合国家现行《混凝土结构工程施工质量验收规范》GB50204-2002的规定检查数量：全数检查；检查方法：观察、量测2、模板拼接应严密,模内洁净、平整,不得漏浆检查数量：全数检查；检查方法：观察、量测一般项目1、模板制作的几何尺寸应符合设计要求，线型直顺，棱角整齐检查数量：全数检查；检查方法：观察、量测2、地膜与围护结构桩头部位防水措施应符合设计要求检查数量：全数检查；检查方法：观察、量测3、模板表面应清理干净，脱膜剂涂刷均匀，不得污染钢筋检查数量：全数检查；检查方法：观察4、允许偏差见下表（GB50299-1999第5.6.4、5.6.6、5.6.8条；GB50204-2002第4.2.6、4.2.7条；TB10417-2003第7.2.5条；DB29-54-2003第6.3.7条）检查项目允许偏差或允许值（mm）检查频率检查方法范围点数相邻模板表面高差2每个构筑物4钢尺检查轴线位置52水准仪检查表面平整度522m靠尺和塞尺截面内部尺寸基础±103钢尺检查柱、墙、梁+4，-5顶板高程预沉量+205水准仪检查上拱度+20中线±10宽度（以中心为准）+15，-10垫层高程+10，-205水准仪检查宽度（以中心为准）左右±20钢尺检查预埋钢板中心线位置3每件1钢尺检查预埋管、预留孔中心线位置3预留洞中心线位置10每孔钢尺和水准仪检查尺寸+10，0注：1、表中H为高度2、暗挖法施工除执行本表暗挖衬砌标准外，其他要求如相邻模板表面高差、轴线位置、表面平整度、预埋件、预留孔洞，均按本检验批执行。 施工记录表格（检验批质量验收记录附表） 天津文化中心交通枢纽工程施工记录表格目录（正线地下结构工程检验批表附件）表号施工记录表格名称表号施工记录表格名称地铁施记—001地下连续墙挖槽施工记录地铁施记—026管棚（小导管）注浆施工记录地铁施记—002地下连续墙护壁泥浆质量检查记录地铁施记—027小导管施工记录地铁施记—003商品混凝土进场验收记录地铁施记—028锚杆孔施工记录地铁施记—004地下连续墙混凝土灌注记录地铁施记—029锚杆注浆记录地铁施记—005钻孔灌注桩泥浆护壁钻进施工记录地铁施记—030土层锚杆抗拔加荷试验记录地铁施记—006钻孔桩泥浆性能指标测定地铁施记—031暗挖法土方开挖初期支护施工记录地铁施记—007钻孔灌注套管（咬合桩）钻进施工记录地铁施记—032管片混凝土浇筑记录地铁施记—008钻孔（咬合）桩混凝土浇注施工记录地铁施记—033管片蒸养记录地铁施记—009搅拌桩施工记录地铁施记—034管片养护记录地铁施记—010型钢插入和拔出施工记录地铁施记—035冬季施工管片养护测温记录地铁施记—011旋喷桩施工记录地铁施记—036管片检漏检查记录地铁施记—012注浆施工记录地铁施记—037管片修补记录地铁施记—013喷射混凝土施工记录地铁施记—038盾构管片进场验收记录地铁施记—014降水井施工记录地铁施记—039盾构掘进施工记录地铁施记—015基坑（槽）基底检验记录地铁施记—040管片下井前自检记录地铁施记—016压实度（环刀法）试验记录地铁施记—041盾构管片拼装记录地铁施记—017基坑换填土压实施工记录地铁施记—042盾构注浆施工记录地铁施记—018接地电阻测试记录地铁施记—043管片嵌缝防水、手孔封堵施工记录地铁施记—019接地网安装施工（隐蔽）记录地铁施记—044钢管柱几何尺寸检查记录表地铁施记—020——————隐蔽验收检查记录地铁施记—045钢管柱混凝土施工记录地铁施记—021混凝土浇筑记录地铁施记—046地下連续墙施工记录地铁施记—022冻结开孔施工记录地铁施记—023冷冻监测记录　地铁施记—024冷冻回路与测温孔温度监测记录　地铁施记—025管棚施工记录　 地下连续墙挖槽施工记录表号：地铁施记—001编号：工程名称施工单位施工部位槽段监理单位挖土设备：挖槽设计：深m，宽m，长m。日期班次单元槽段编号单元槽段深度（m）本班挖槽深度（m）本班挖土数量（m3）挖槽宽度（m）槽壁垂直度（‰）槽位偏差情况（mm）本班开始时本班结束时备注：质检员：施工员：记录人：日期：地下连续墙护壁泥浆质量检查记录 表号：地铁施记—002编号：工程名称施工单位施工部位槽段监理单位槽段号泥浆搅拌机类型：膨润土种类和特性：泥浆配合比：每立方米：土kg水kg化学掺合剂kgCMC：0.42－0.84kg每盘土kg水kg化学掺合剂kgCMC:日期班次泥浆指标规范指标试验结果评定结果比重（g/cm3）＜1.10粘度（s/）＜25含砂量(%)＜4酸碱度(PH)＞8备注：质检员：施工员：记录人：日期：商品混凝土进场验收记录表号：地铁施记—003编号： 工程名称施工单位中混凝土供应商监理单位浇筑部位施工日期混凝土类别强度等级配合比编号天气情况车次项目车号发车时间到达时间混凝土数量m3坍落度（cm）入模温度（℃）混凝土和易性试件制作情况结论验收人供应商：施工单位：监理单位：备注注：（1）本表由混凝土生产供应商、施工单位和监理单位在施工现场共同填写，施工单位留存；（2）验收单编号从001号开始编写。 地下连续墙混凝土灌注记录表号：地铁施记—004编号：工程名称施工单位施工部位槽段监理单位单元槽段编号单元槽段深度（m）单元槽段宽度（m）设计墙厚（mm）灌注前槽底标高（m）导墙顶标高（m）钢筋骨架顶标高（m）设计混凝土量（m3）砼强度(MPa)坍落度（cm）沉渣厚度（cm）时间混凝土深度（m）导管深度（m）导管拆除数量（m）实灌混凝土数量钢筋位置情况、槽内情况锁口管情况、停灌原因、停灌时间、事故原因和处理情况等重要记事。ⅠⅡⅠⅡ车次数量（m3）累计数量（m3）备注：质检员：施工员：记录人：日期： 地下连续墙混凝土灌注记录表号：地铁施记—004编号：工程名称施工单位施工部位槽段监理单位单元槽段编号单元槽段深度（m）单元槽段宽度（m）设计墙厚（mm）灌注前槽底标高（m）导墙顶标高（m）钢筋骨架顶标高（m）设计混凝土量（m3）砼强度(MPa)坍落度（cm）沉渣厚度（cm）时间混凝土深度（m）导管深度（m）导管拆除数量（m）实灌混凝土数量钢筋位置情况、槽内情况锁口管情况、停灌原因、停灌时间、事故原因和处理情况等重要记事。ⅠⅡⅢⅠⅡⅢ车次数量（m3）累计数量（m3）备注：质检员：施工员：记录人：日期： 钻孔灌注桩泥浆护壁钻进施工记录表号：地铁施记—005编号：工程名称施工单位施工部位标段监理单位桩位编号地面标高（m）护筒顶标高（m）设计桩尖标高（m）设计孔深（m）钻机类型及编号钻头类型及直径时间工作内容钻进深度（m）孔底标高（m）沉渣厚度（cm）孔斜度％孔位偏差地质情况泥浆其它日期起止共计钻杆长度起钻读数停钻读数本次进尺累计进尺前后左右比重(g/cm3)粘度(s)含砂率(%)pH值时分时分进出进出进出进出备注：质检员：施工员：记录人：日期： 钻孔桩泥浆性能指标测定表号：地铁施记—006编号：工程名称施工单位施工部位标段监理单位桩编号日期泥浆性能指标规定标准试验结果钻孔方式结果评定123平均比重（g/cm3）粘度（S）含砂率（％）酸碱度（PH）钻孔及地质情况描述1.开孔时间2.成孔时间3.孔深孔径4.地质情况备注：质检员：施工员：记录人：日期： 钻孔灌注套管（咬合桩）钻进施工记录表号：地铁施记—007编号：工程名称施工单位施工部位标段监理单位导墙顶标高（m）桩底标高（m）钻机型号及编号套管直径（mm）桩位编号地面标高（m）设计桩底标高（m）设计孔深（m）日期套管节数时间工作内容钻进深度（m）孔底标高（m）沉渣厚度（cm）孔斜度％孔位偏差（mm）地质情况起止共计套管长度本次进尺累计进尺前后左右备注：质检员：施工员：记录人：日期：钻孔（咬合）桩混凝土浇注施工记录 表号：地铁施记—008编号：工程名称施工单位施工部位标段监理单位墩台编号桩编号桩设计直径（mm）桩尖标高（m）灌注前孔底标高（m）护筒(导墙)顶标高（m）钢筋骨架标高（m）设计混凝土量（m3）混凝土强度（MPa）坍落度（cm）时间混凝土浇注深度（m）导管深度（m）导管拆除数量实灌混凝土数量钢筋位置情况、孔内情况、停灌原因、停灌时间、事故原因和处理情况等重要记事。节数长度（m）车数数量（m3）累计数量（m3）备注：质检员：施工员：记录人：日期： 搅拌桩施工记录工程名称施工单位施工部位标段监理单位日期桩号桩长(m)桩径(m)施工时间（分）供灰情况月日小计预搅下沉喷浆提升重复下沉重复提升睡泥用量(kg)外掺量用量(kg)拌灰罐数其它总施工时间其中喷浆时间备注质检员：施工员：记录人：日期：表号：地铁施记—009编号： 型钢插入和拔出施工记录表表号：地铁施记—010编号：单位工程名称施工单位监理单位施工部位型钢规格水泥浆型钢插入型钢插后检查型钢拔出桩号桩长（m）成桩完成时间编号型钢长度（m）涂刷减摩剂情况插入始时间插入终时间接头形式满焊程度遇到的意外处理办法垂直度（%）轴中心至桩中心距离（mm）底面标高抽取否空隙填充物备注：质检员：施工员：记录人：日期： 旋喷桩施工记录表号：地铁施记—011编号：工程名称施工单位施工部位标段监理单位注浆管直径(mm)喷嘴直径(mm)喷嘴个数设计提升速度（cm/min）桩底标高（m）水泥标号钻孔机具高压泵型号浆液配方水灰比：水泥：水：外加剂类型及掺量：序号标段号注浆孔(编号）旋喷深度(m)实际有效长度(m)旋喷时间转速(n/min)提升速度(cm/min)喷嘴压力MPa配比浆液用量(L)旋喷日期开始结束备注：质检员：施工员：记录人：日期： 注浆施工记录表号：地铁施记—012编号：工程名称施工单位监理单位施工部位标段号施工日期注浆材料配合比水玻璃浓度水泥品种、标号强度、指标序号桩（墙）号注浆部位（m）成桩（墙）日期注浆时间注浆压力（MPa）注浆总量开始时间结束时间初始压力终结压力水泥水玻璃砂子质检员：施工员：记录人：日期： 喷射混凝土施工记录表号：地铁施记—013编号：工程名称施工单位施工部位标段监理单位1.原材料、配合比材料名称规格产地试验报告编号砂石水泥水外加剂速凝剂1.喷射混凝土配合比（水泥：砂：石：水：外加剂），外加剂掺量。2.喷射混凝土设计强度等级，设计厚度mm。3.喷射机械。4.喷射风压MPa，水压MPa。5.作业时间：喷射混凝土施作年月日时起至月日时止。喷射厚度mm喷射面积m2备注：质检员：施工员：记录人：日期： 降水井施工记录表号：地铁施记—014编号：工程名称施工单位施工部位标段监理单位设计井深（m）设计井径（mm）降水井编号施工日期成孔深度（m）孔底沉渣（cm）井口标高（m）滤料填灌（m3）成井垂直度（％）备注开始日期结束日期备注：质检员：施工员：记录人：日期： 基坑（槽）基底检验记录表号：地铁施记—015编号：工程名称施工单位施工部位标段监理单位施工负责人施工日期检验内容基坑几何尺寸基坑底标高土质均匀情况地表水情况基坑底水情况地基处理放坡要求其它部位（草图）检查结果施工技术负责人质检员监理工程师勘察设计年月日 压实度（环刀法）试验记录表号：地铁施记—016编号：工程名称施工单位施工部位标段监理单位试验日期取样桩号取样深度（m）取样位置土样种类湿密度环刀加土质量(g)环刀质量(g)土质量(g)环刀容积(cm3)湿密度(g/cm3)盒号(#)盒＋湿土质量(g)盒＋干土质量(g)水质量(g)盒质量(g)干土质量(g)含水量(%)干密度(g/cm3)最大干密度(g/cm3)压实度(%)备注：质检员：施工员：记录人：日期： 基坑换填土压实施工记录表号：地铁施记—017编号：工程名称施工单位施工部位标段监理单位施工日期取土地点检测方法压实方法压实机具名称填料种类填料等级最佳含水量（％）最大干密度（g/cm3）距右线中心距离（m）分层部位标高分层铺土厚度（cm）压实遍数湿密度（g/cm3）含水量（％）干密度（g/cm3）实测压实系数（％）实测相对密度(g/cm3)备注：质检员：施工员：记录人：日期： 接地电阻测试记录表号：地铁施记—018编号：工程名称施工单位施工部位标段监理单位规定电阻值（Ω）仪表型号测试日期接地电阻（Ω）起迄点测量实测电阻值（Ω）测定结果备注简图及说明：测试负责人：测试人：质量检查员：日期： 接地网安装施工（隐蔽）记录表表号：地铁施记—019编号：工程名称施工单位施工部位标段监理单位施工时间垂直接地体水平接地体连接接头防腐部位及做法回填土质量位置数量钻孔特征埋深(m)位置数量沟槽特征搭接长度(m)搭焊位置根数长度(m)型材标号孔径(mm)孔深(m)根数长度(m)型材标号顶宽(m)底宽(m)槽深(m)地质情况接地网简图及说明：质检员：施工员：记录人：日期： 隐蔽验收检查记录表号：地铁施记—020编号：工程名称施工单位标段监理单位隐检部位（分部）隐检工序（分项）检查情况检查结果质检员施工技术负责人监理工程师注：本表一式二份，施工单位、监理单位各一份。 混凝土浇筑记录表号：地铁施记—021编号：工程名称施工单位浇筑部位标段监理单位浇筑日期天气情况室外温度℃设计强度钢筋模板验收负责人混凝土来源商混供料单位合同号供料强度等级试验单编号自拌配比通知单号混凝土配合比材料名称规格产地每m3用量每盘用量（kg）材料含水量（%）实际每盘用量（kg）水泥砂子石子外掺剂实测坍落度cm出盘温度℃入模温度℃混凝土完成数量完成时间试件置留种类、数量、编号混凝土浇筑中出现的问题及处理情况质检员：施工员：记录人：日期： 钢管柱几何尺寸检查记录表表号：地铁施记—044编号：桩号钢管编号管长（m）壁厚（mm）直径（mm）允许偏差（mm）直径长度管口圆度管面对管轴的垂直度弯曲矢高对口错边检查日期±d/500或±5.0±3.0±d/500或±5.0±d/500或±3.0L/500或3.0t/10或3.0质检员：施工员：记录人：日期注：600/500=1.2；700/500=1.4；800/500=1.6钢管柱混凝土浇注施工记录表号：地铁施记—045编号： 工程名称施工单位施工部位标段号监理单位墩台编号柱编号柱设计直径（mm）柱顶标高（m）灌注前孔底标高（m）护筒顶标高（m）钢筋骨架标高（m）设计砼量（m3）混凝土强度（MPa）坍落度（cm）时间混凝土浇注深度（m）导管深度（m）导管拆除数量实灌混凝土数量钢筋位置情况、孔内情况、停灌原因、停灌时间、事故原因和处理情况等重要记事。节数长度（m）车数数量（m3）累计数量（m3）备注：质检员：施工员：记录人：日期：
