沥青路面裂缝修补方法 6页

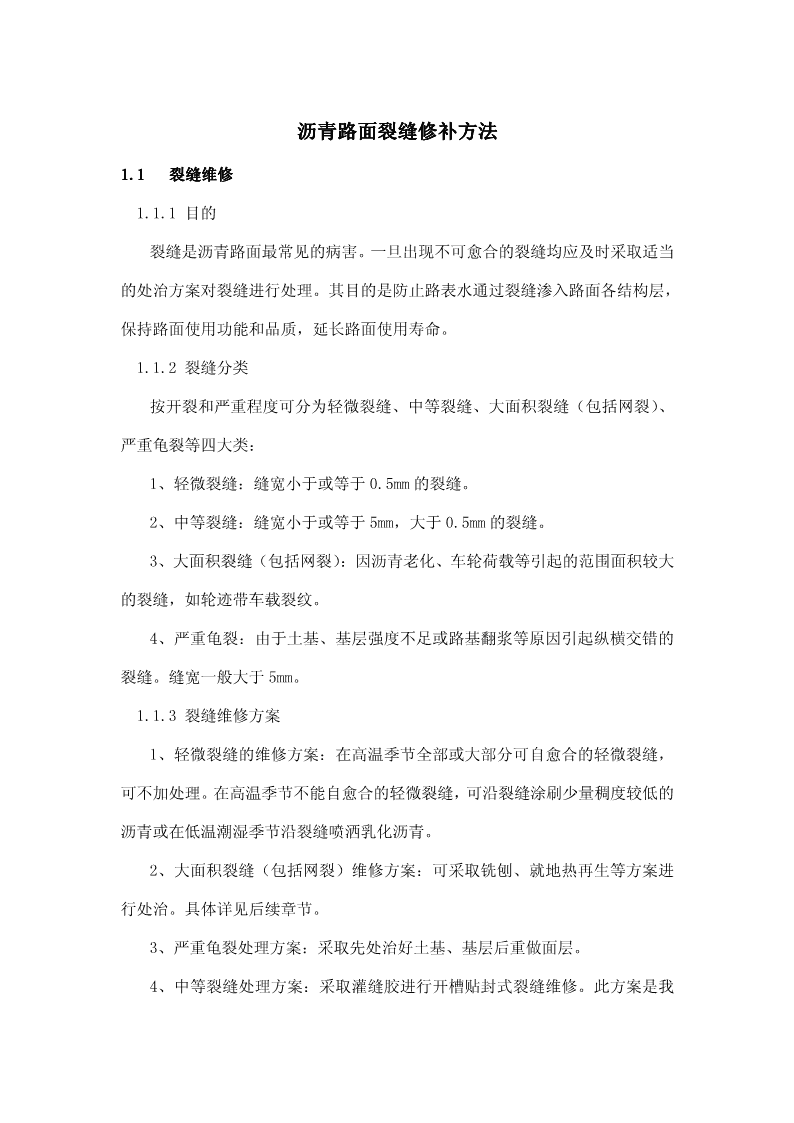

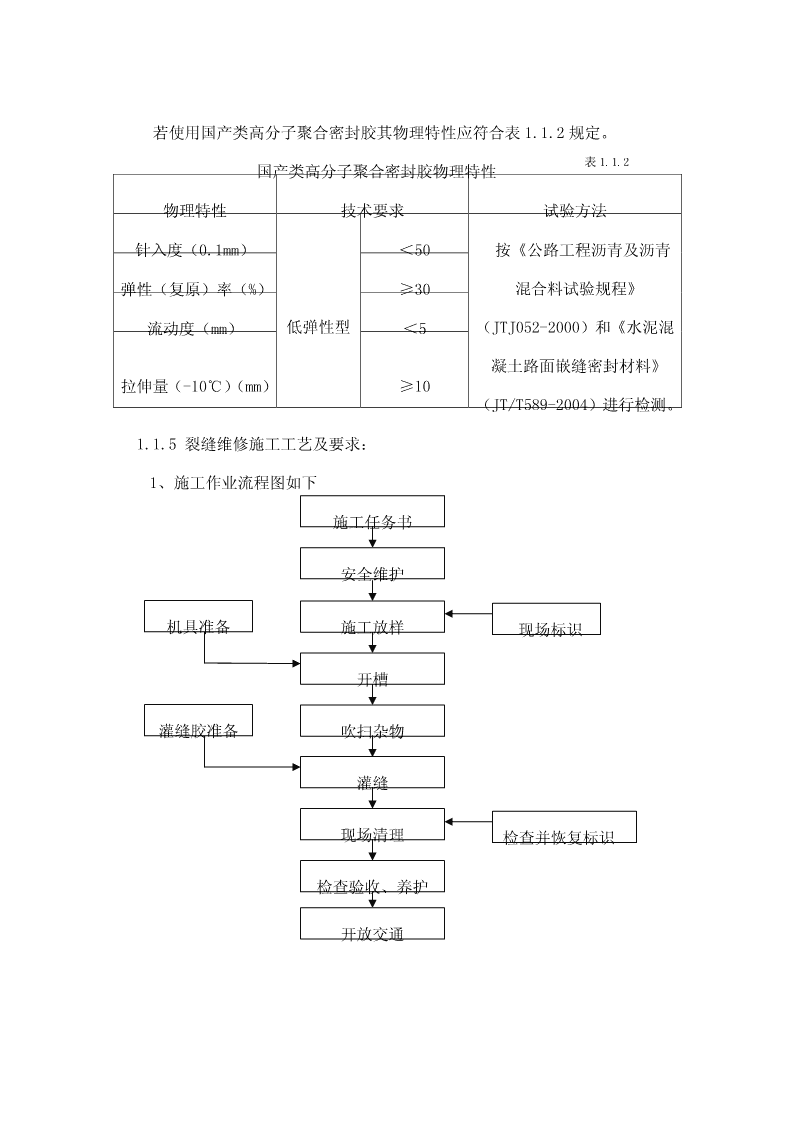

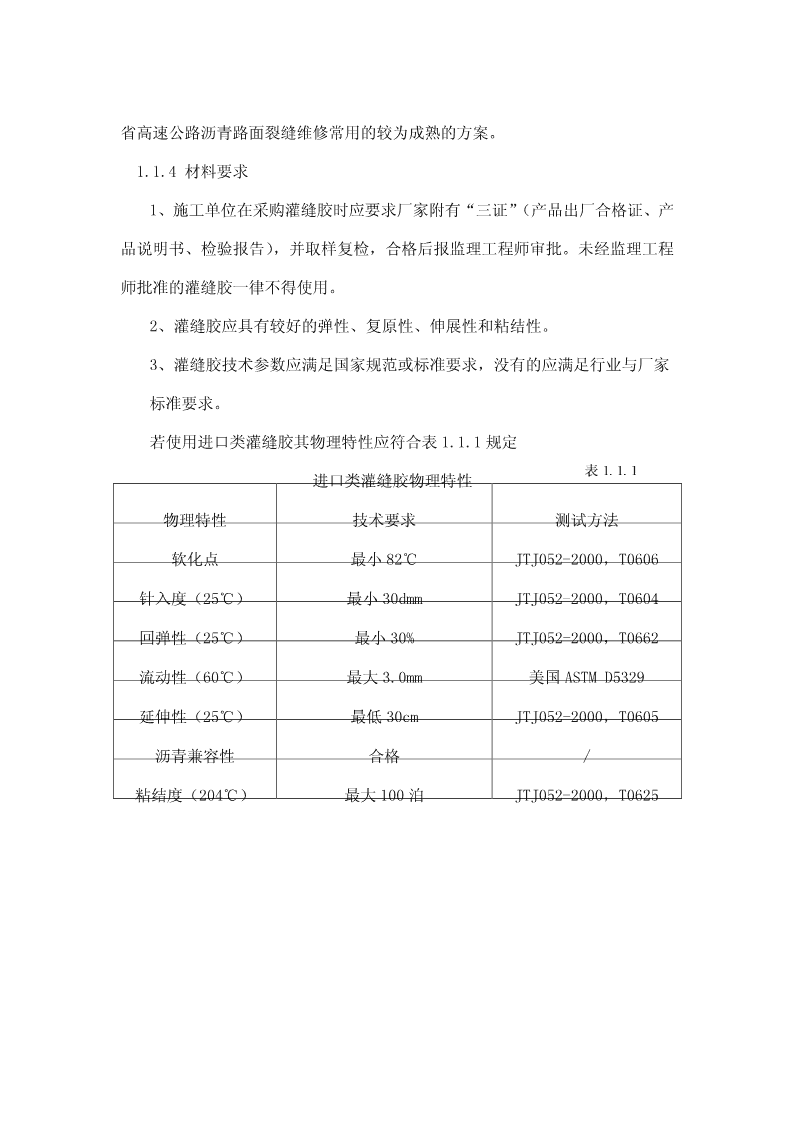

沥青路面裂缝修补方法1.11.1裂缝维修1.1裂缝维修1.1.1目的裂缝是沥青路面最常见的病害。一旦出现不可愈合的裂缝均应及时采取适当的处治方案对裂缝进行处理。其目的是防止路表水通过裂缝渗入路面各结构层，保持路面使用功能和品质，延长路面使用寿命。1.1.2裂缝分类按开裂和严重程度可分为轻微裂缝、中等裂缝、大面积裂缝（包括网裂）、严重龟裂等四大类：1、轻微裂缝：缝宽小于或等于0.5mm的裂缝。2、中等裂缝：缝宽小于或等于5mm，大于0.5mm的裂缝。3、大面积裂缝（包括网裂）：因沥青老化、车轮荷载等引起的范围面积较大的裂缝，如轮迹带车载裂纹。4、严重龟裂：由于土基、基层强度不足或路基翻浆等原因引起纵横交错的裂缝。缝宽一般大于5mm。1.1.3裂缝维修方案1、轻微裂缝的维修方案：在高温季节全部或大部分可自愈合的轻微裂缝，可不加处理。在高温季节不能自愈合的轻微裂缝，可沿裂缝涂刷少量稠度较低的沥青或在低温潮湿季节沿裂缝喷洒乳化沥青。2、大面积裂缝（包括网裂）维修方案：可采取铣刨、就地热再生等方案进行处治。具体详见后续章节。3、严重龟裂处理方案：采取先处治好土基、基层后重做面层。4、中等裂缝处理方案：采取灌缝胶进行开槽贴封式裂缝维修。此方案是我 省高速公路沥青路面裂缝维修常用的较为成熟的方案。1.1.4材料要求1、施工单位在采购灌缝胶时应要求厂家附有“三证”（产品出厂合格证、产品说明书、检验报告），并取样复检，合格后报监理工程师审批。未经监理工程师批准的灌缝胶一律不得使用。2、灌缝胶应具有较好的弹性、复原性、伸展性和粘结性。3、灌缝胶技术参数应满足国家规范或标准要求，没有的应满足行业与厂家标准要求。若使用进口类灌缝胶其物理特性应符合表1.1.1规定进口类灌缝胶物理特性表1.1.1物理特性技术要求测试方法软化点最小82℃JTJ052-2000，T0606针入度（25℃）最小30dmmJTJ052-2000，T0604回弹性（25℃）最小30%JTJ052-2000，T0662流动性（60℃）最大3.0mm美国ASTMD5329延伸性（25℃）最低30cmJTJ052-2000，T0605沥青兼容性合格/粘结度（204℃）最大100泊JTJ052-2000，T0625 若使用国产类高分子聚合密封胶其物理特性应符合表1.1.2规定。国产类高分子聚合密封胶物理特性表1.1.2物理特性技术要求试验方法针入度（0.1mm）＜50按《公路工程沥青及沥青弹性（复原）率（%）≥30混合料试验规程》流动度（mm）低弹性型＜5（JTJ052-2000）和《水泥混凝土路面嵌缝密封材料》拉伸量（-10℃）（mm）≥10（JT/T589-2004）进行检测。1.1.5裂缝维修施工工艺及要求：1、施工作业流程图如下施工任务书安全维护机具准备施工放样现场标识开槽灌缝胶准备吹扫杂物灌缝现场清理检查并恢复标识检查验收、养护开放交通 2、施工主要设备沥青路面裂缝修补主要设备表表1.1.3序号设备名称规格数量（台、辆）备注1开槽机25PH132空压机3m/min1带加热熔釜并装3灌缝机1有温度计4工程服务车≥4吨23、施工要求1）裂缝灌缝维修时间宜安排在天气偏凉的春、秋季节，温度在7—18℃之间。雨雪天气不宜施工。2）施工现场安全标志、标牌的设置必须满足《公路养护安全作业规程》（JTGB/30-2004）的规定，施工现场管理应严格按照《养护施工现场规范化管理手册》执行。3）裂缝维修放样需经监理工程师复查后方可进入下道工序施工。4）开槽：宜用专用开槽机进行扩缝，宽度应大于裂缝本身宽度，最小不得少于1cm，深度应控制在1.5—2.0cm。应按切割段的裂缝尺寸并对准中线切割出均匀的凹槽，不得跑锯。5）对缝内杂物首先要用大功率的鼓风机或热空气枪进行吹扫，吹扫1-2遍，然后再对凹槽内少量碎屑、杂物吹扫不干净的，采用专用钩子人工清理，清理完后再吹扫一遍，保证缝内绝对干燥、洁净。6）灌缝胶最高加热温度不得超过204℃,一般加热施工温度应控制在193—204℃之间。7）裂缝灌缝修补设备应采用带加热熔釜的灌缝机施工，热熔釜应能连续搅拌并安装有温度计，温度符合要求后才允许灌缝。不得用水壶直接淋灌。 8）灌缝时应把喷枪对准凹槽，使灌缝胶能均匀自下而上充分填满，避免填料时下部产生气穴，灌注应连续进行，同时根据现场情况，用少量灌缝胶将裂缝两侧的轻微裂缝涂刷一遍。高速公路沥青路面灌缝一般采用开槽贴封式工艺，灌缝胶的表面宽度比开槽后的凹槽两侧各宽出至少1.5cm，贴封厚度3mm，即比原路面高出3mm。要求灌缝平整，美观。9）灌缝完成以后应对现场的垃圾、杂物清理至路外指定地点，待灌缝胶冷却，固结好后开放交通。1.1.6质量检验与验收1、基本要求1)灌缝材料应符合1.1.4条款的相关要求；2)灌缝材料应与裂缝两侧的沥青混凝土粘结良好，不得有脱落剥离和渗水现象。沿裂缝部位淋水检查，冒气泡则质量不合格。3)灌缝材料厚度不得少于1.5cm，沿裂缝部位用小刀切出一小条灌缝胶，用钢尺量测厚度；。2、实测项目表1.1.4项次检查项目规定值或允许偏差值检查方法和频率权值检查方法应按部颁试验规1△灌缝胶物理特性在合格标准内程检测，每批次取一组试件3用钢尺量测，每个台班检查2灌缝胶厚度≥1.5cm5处2用钢尺量测，每个台班检查3贴封宽度≥1.5cm5处2注：△为关键项目，其合格率不得低于90%3、外观鉴定：灌缝平整，与旧路面粘结良好，不得有脱落、剥离和渗水现象。4、资料要求： （1）灌缝胶质量检验结果或试验检测报告，灌缝胶“三证”资料；（2）灌缝胶灌缝施工记录及质量检验汇总表，裂缝平面示意图；
