《安全技术》之沥青路面的裂缝及预防 3页

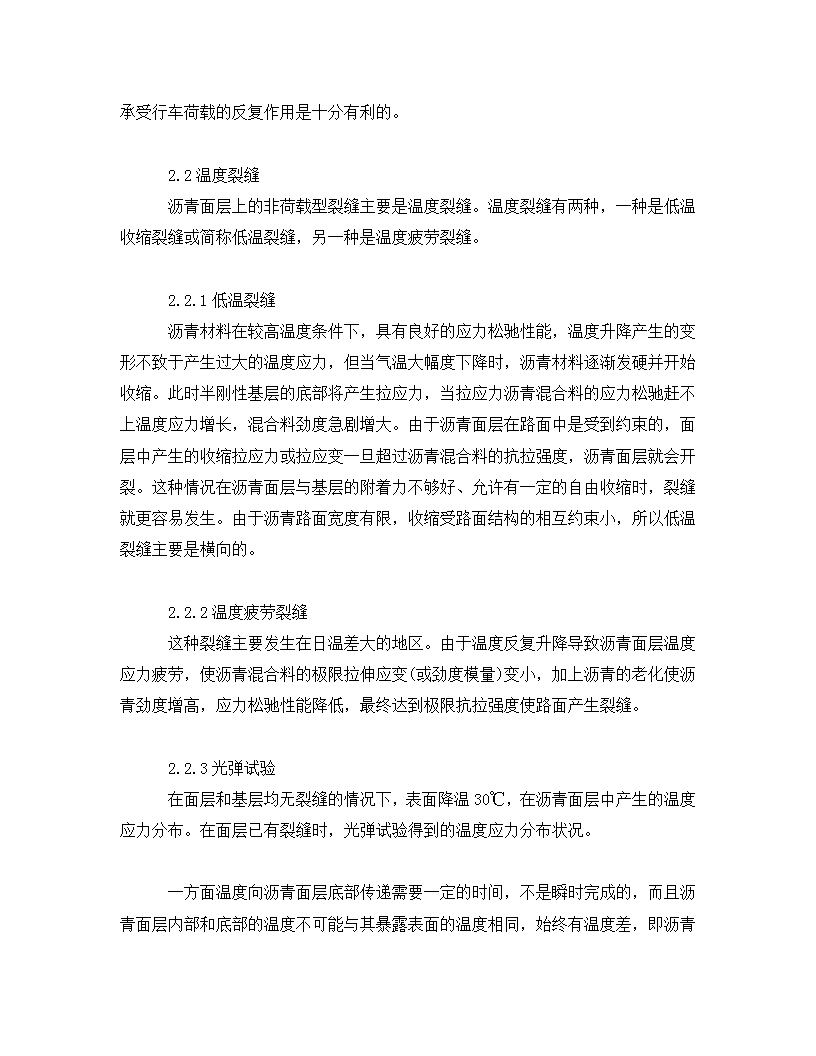

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。沥青路面的裂缝及预防　沥青路面在使用期开裂是世界各国普遍存在的问题，且不论其基层是柔性的还是半刚性的。路面裂缝的危害在于从裂缝中不断进入水分，使基层甚至路基软化，导致路面承载力下降，产生唧浆、台阶、网裂等病害，从而加速路面破坏。　　　　1沥青路面开裂原因　　(1)沥青路面开裂的主要原因可分为两大类：一种是由于行车荷载的作用而产生的结构性破坏裂缝，一般称之为荷载型裂缝。另一种主要是由于沥青面层温度变化而产生的温度裂缝，包括低温收缩裂缝和疲劳裂缝，一般称之为非荷载型裂缝。(2)由于我国现行沥青路面设计规范中规定或推荐沥青路面采用半刚性基层。所以还存在着因为半刚性基层的温缩裂缝或干缩裂缝引起沥青面层产生的反射裂缝或对应裂缝。此类裂缝主要是非荷载型的，在某些情况下也可能是由温度和荷载共同完成的。　　　　2 此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。沥青路面裂缝应力分析　　2.1结构性破坏裂缝　　(1)沥青路面的结构性破坏裂缝主要是由于行车荷载引起的。在车轮荷载作用下，大于半刚性基层材料的抗拉强度时，半刚性基层的底部就会很快开裂。在行车荷载的反复作用下，底部的裂缝会逐渐扩展到上部，并使沥青面层也产生开裂破坏。影响拉应力主要因素有面层的厚度、基层本身的厚度、基层的回弹模量和下承层的回弹模量。选取不同的沥青面层厚度和半刚性基层厚度，通过试验得出半刚性基层底部的拉应力与半刚性材料回弹模量间的关系曲线。　　　　(2)在半刚性基层下采用半刚性材料做底基层，可使基层底面由行车荷载产生的拉应力明显减小，甚至还小于半刚性底基层底面产生的拉应力，这对半刚性基层承受行车荷载的反复作用是十分有利的。　　　　2.2温度裂缝　　沥青面层上的非荷载型裂缝主要是温度裂缝。温度裂缝有两种，一种是低温收缩裂缝或简称低温裂缝，另一种是温度疲劳裂缝。　　　　2.2.1低温裂缝　　沥青材料在较高温度条件下，具有良好的应力松驰性能，温度升降产生的变形不致于产生过大的温度应力，但当气温大幅度下降时，沥青材料逐渐发硬并开始收缩。此时半刚性基层的底部将产生拉应力，当拉应力沥青混合料的应力松驰赶不上温度应力增长，混合料劲度急剧增大。由于沥青面层在路面中是受到约束的，面层中产生的收缩拉应力或拉应变一旦超过沥青混合料的抗拉强度，沥青面层就会开裂。这种情况在沥青面层与基层的附着力不够好、允许有一定的自由收缩时，裂缝就更容易发生。由于沥青路面宽度有限，收缩受路面结构的相互约束小，所以低温裂缝主要是横向的。　　　　2.2.2温度疲劳裂缝　　这种裂缝主要发生在日温差大的地区。由于温度反复升降导致沥青面层温度应力疲劳，使沥青混合料的极限拉伸应变(或劲度模量)变小，加上沥青的老化使沥青劲度增高，应力松驰性能降低，最终达到极限抗拉强度使路面产生裂缝。　　　　2.2.3光弹试验　　在面层和基层均无裂缝的情况下，表面降温30℃ 此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。，在沥青面层中产生的温度应力分布。在面层已有裂缝时，光弹试验得到的温度应力分布状况。　　　　一方面温度向沥青面层底部传递需要一定的时间，不是瞬时完成的，而且沥青面层内部和底部的温度不可能与其暴露表面的温度相同，始终有温度差，即沥青面层中会产生较大的温度梯度。沥青面层愈厚，表面温度与底部温度差愈大，层间温度梯度也愈大。　　另一方面沥青面层表面的温度应力随着面层的增厚而增加，面层内的应力随深度而很快减小，同时面层表面的温度应力随降温幅度变小而减小。沥青面层的表面一旦开裂，随着持续低温或另一次降温，在裂缝尖端会产生较大的应力集中，使裂缝向下延伸并逐渐穿透整个沥青面层；由于面层底部与基层表面的粘结作用，裂缝呈现上宽下窄现象。
