DB62∕T 4340-2021 公路沥青路面精表处技术规范(甘肃省) 28页

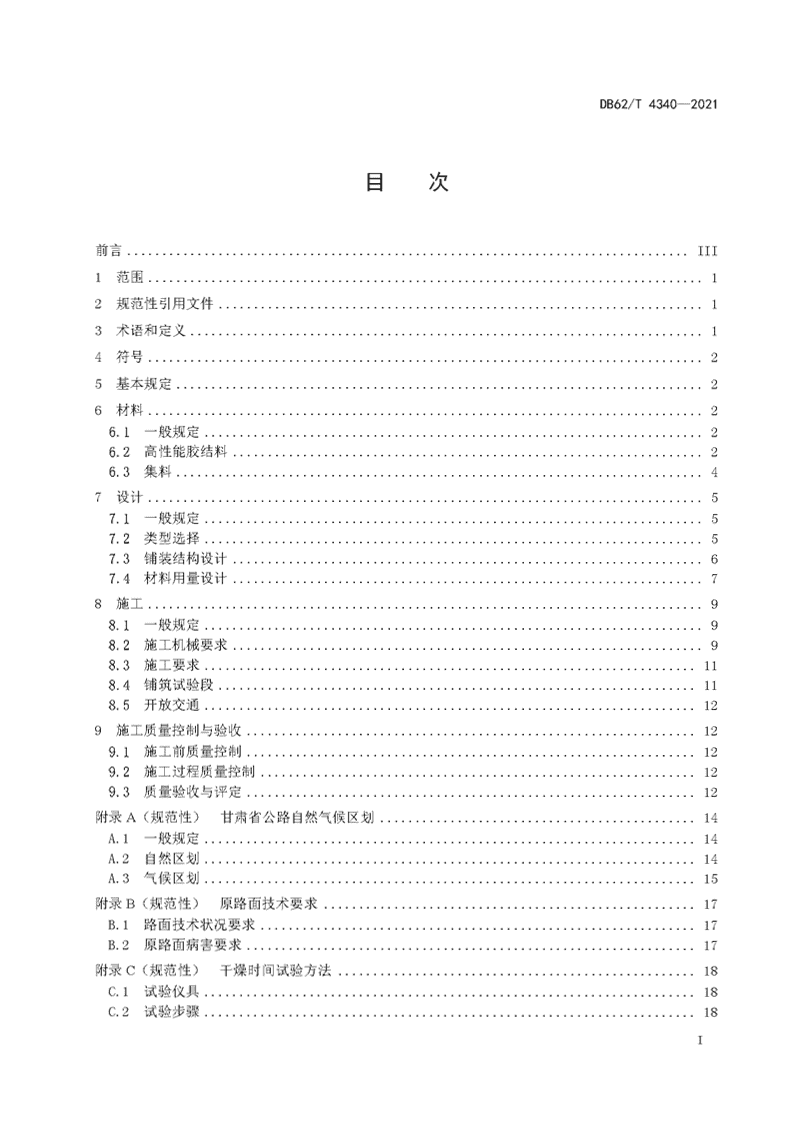

ICS93.080.20CCSR1862"TAh甘肃省巴方析、准0862/T4340--2021公路沥青路面精表处技术规范Technicalpecificationforuper-surfacingofhighwayasphaltpavement2021-06-21发布2021-07-21实施甘肃省市场监督管理局发布 0862/T4340--2021目次前言IIIl范围12规范性引用文件.................................................................13术语和定义.................................................................14符号.....................................................................25基本规定.......................................................................26材料26.1一般规定...............................................................26.2高性能胶结料...............................................................26.3集料47设计.................................................................57.1一般规定.................................................................57.2类型选择57.3铺装结构设计...............................................................67.4材料用量设计...............................................................7B施工98.1一般规定...............................................................98.2施工机械要求...............................................................98.3施工要求118.4铺筑试验段-………………........118.5开放交通..........................................................129施工质量控制与验收129.1施工前质量控制...........................................................129.2施工过程质量控制..........................................................129.3质量验收与评定12附录A(规范性)甘肃省公路自然气候区划14A.l般规定.........................................14A.2自然区划................................................................14A.3气候区划..................................................15附录B(规范性)原路面技术要求..................................................17B.1路面技术状况要求17B.2原路面病害要求..............................................17附录c(规范性)干燥时间试验方法...............................................18c.1试验仪具18C.2试验步骤................................................................18I 0862/T4340--2021c.3方法及步骤18C.4试验报告..............................18附录D(规范性)耐水、耐碱、耐酸、耐盐性能试验方法..............................19D.1试验仪具19D.2试板制作..............................................................19D.3方法及步骤..............................................................19D.4试验报告19附录E(规范性)冷热交替试验方法................................................20E.1试验仪具................................................20E.2试板制作20E.3方法及步骤..............................................................20E.4试验报告..............................20附录F(规范性)精表处专用车标定及材料用量检验方法21F.1器具与材料..............................21F.2试验方法..............................................................21F.3计算21F.4试验报告..................................................................22II 0862/T4340--2021目IJ1=1本文件按照GB/T11--2020((标准化工作导则第l部分标准化文件的结构和起草规则》的规定起草。本文件由甘肃省交通运输厅提出并监督实施。本文件由甘肃省交通运输工程标准化技术委员会归口。本文件起草单位:甘肃省公路局、甘肃省公路发展集团有限公司、重庆诚邦科技集团有限公司、交通运输部科学研究院、昆明理工大学。本文件主要起草人:王维舟、李福林、吴祥海、许辉、张华君、裴海燕、吴祥燕、刘帮银、田茵茵、谢德龙、主Ij鸯、湛香玲、杨建萍、杨光、曾超、李亚非、李如春、葛中色琴、李燕、刘文伟、刘斌祖、罗晨、冯彦杰、车正学、陈轶韬。各单位在执行本文件过程中如发现需要修改和补充之处，请随时将意见和建议反馈至《公路沥青路面精表处技术规范》编制组，联系人:王维舟(地址:兰州市南滨河东路743号，邮政编码730030，电子邮箱936403589(qq.com)，以供今后修订时参考。III 0862/T4340--2021公路沥青路面精表处技术规范1范围本文件规定了公路沥青路面精表处技术的术语、定义、材料、设计、施工、质量控制及验收要求。本文件适用于采用精表处技术进行沥青路面理防养护及沥青路面抗滑性能恢复的设计、施工及验收。城市道路沥青路面预防养护及路面抗滑性能提升可参照本文件、执行。本文件不适用于开级配沥青路面的预防养护。2规范性引用文件(9下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2794胶教剂数度的测定单圆筒旋转载度计法GB/T5210色漆和清漆拉开法附着力试验ωGB5768道路交通标志和标线GB/T13657双盼A型环氧树脂标在GB/T16777建筑防水涂料试验方法JT/T712路面防滑涂料JTG3450公路路基路面现场测试规程JTG5142公路沥青路面养护技术规范JTG5210公路技术状况评定标准JTG5421公路沥青路面养护设计规范JTGE20公路工程沥青及沥青混合料试验规程JTGE42公路工程集料试验规程JTGF40--2004公路沥青路面施工技术规范JTGH30公路养护安全作业规程3术语和定义下列术语和定义适用于本文件。3.1精表处super-surfacing由高性能胶结料和集料组成，通过专用设备以层铺方式同步撤布到原沥青路面上，在碾压作用下快速成型并开放交通的种封层。3.2高性能胶结料high-performancebinder在精表处中起胶结作用的高分子改性沥青类材料的总称。按材料类型分为环氧复合改性沥青和改性乳化沥青。1 0862/T4340--20213.3环氧复合改性沥青epo巧asphalt由环氧复合改性剂、固化剂等与沥青经复杂的化学改性所得到的多组份常温反应型胶结料。4符号下列符号适用于本文件。lBC3-1单层超细式精表处lBC3-2单层细粒式精表处lBC3-3单层粗粒式精表处lBC5-1双层细粒式精表处lBC5-2双层中粒式精表处lBC5-3双层粗粒式精表处PCI路面损坏状况指数(PavementSurfaceConditionIndex)PSSI路面结构强度指数(PavementStructureStrengthIndex)PWI路面磨耗指数(PavementSurfaceWearingIndex)RDI路面车辙深度指数(RuttingDepthIndex)RQI路面行驶质量指数(RidingQualityIndex)SRI路面抗滑性能指数(SkiddingResistanceindex)5基本规定5.1精表处施工应符合国家及行业环境和生态保护的规定。5.2精表处按结构类型分为lBC3-1、lBC3-2、lBC3-3，lBC5-1,lBC5-2和lBC5-3六种类型。5.3公路沥青路面精表处技术的设计、施工和验收，除应符合本规范外，尚应符合国家、行业现行有关标准、规范的规定。6材料6.1一般规定6.1.1精表处使用的各种材料应进行检验，合格后方可使用。6.1.2环氧复合改性沥青宜存放在2ωL及以上容积的包装桶或储罐中，在干燥、阴凉处储存，其保质期应不低于6个月。6.1.3集料的选择需经过料源调查，质量应符合本文件要求。集料应存放于干燥、阴凉处。6.2高性能胶结料6.2.1环氧复合改性沥青6.2.1.1环氧复合改性沥青的主要组成应符合表l的规定。用于制作环氧复合改性沥青的环氧树脂应符合GB/T13657的相关规定。2 0862/T4340--2021表l环氧复合改性沥青主要组份表项目改f生沥青a环氧复合改性剂b固化剂c添加剂d比例，质量百分比40~6020~401O~202~15a改性沥青是以芳经油、石油树脂等复合改性的液体沥青。b环氧复合改性剂是以双盼A为主要成分，辅以聚氨自旨等复合改性的高分子材料。c固化剂是以改性脂肪胶、特种时主要船长的肘子混合物。d添加剂为以表面活性剂、稀释剂等为主要成分别混合物。、』、6.2.2改性乳化沥青3 0862/T4340--20216.2.2.1用于制作改性乳化沥青的基质沥青，应符合(JTGF40-20C的的相关规定。其中，陇南山地、谷地、盆地区11-1，陇东、陇西黄土高原大区]，宣选用70#道路石油沥青，其余地区可选用90#道路石油沥青。6.2.2.2改性乳化沥青的技术要求应符合表3的规定。表3改性乳化沥青技术要求技术要求指标单位试验方法A"Bb含量%>60刀、GE20T0651针入度(100g，。lmm40-120刀、GE20T060425"C,5s)蒸发残留物软化点C二::::57二::::60刀、GE20T0606延度(5"C)cm>20刀、GE20T060560"c动力靠度Pa.s>3000>4000刀、GE20T0620破乳速度快裂或中裂JTGE20T0658离子电荷阳离子(+)JTGE20T0653筛上剩余量(1.18mm)%<0.1JTGE20T0652与矿料的粘附性(裹覆面积)>2/3JTGE20T0654常温储存ld<1%JTGE20T0655稳定性5d<5低温抗裂性(5次循环)无裂纹JT厅712注1当无具体约定时，可只测试蒸发残留物含量、软化点(蒸发残留物)、延度(S"C)、筛上剩余量(1.18mm)、与矿料的粘附性和常温储存稳定性。注2为了保证材料质量，改性乳化沥青中的复合改性剂有效成分占纯沥青的质量百分比应不低于5%。"A类适宣甘南高原、平原、山地区][-2，祁连山山地、谷地、盆地区][-2，河西荒漠大区][L公路自然区划按照附录A执行。,B类适宣陇南山地、谷地、盆地区][-1，陇东、陇西黄土高原大区1，公路自然区划按照附录A执行。6.3集料6.3.1集料应选用坚硬、耐磨的碱性或中性母岩生产的单粒径碎石。集料应洁净、干燥、无风化、无杂质，其技术要求应符合表斗的规定。表4集料技术要求技术要求检测项目单位试验方法高速公路及一级公路其他等级公路压碎值a%<20<22JTGE42T0316洛杉矶磨耗损失a%<20<22JTGE42T03174 0862/T4340--2021表4集料技术要求(续)技术要求检测项目单位试验方法高速公路及一级公路其他等级公路磨光值aPSV>42JTGE42T0321表观相对密度>2.6>2.5JTGE42T0328吸水率%<2<2JTGE42T0330水洗法<0.075mrn颗粒含量,%<"0.5<0.5JTGE42T0327v坚固性(>0.3mm部分)b%<12<12JTGE42T0340亚甲蓝值4glkg<2.5~25JTGE42T0349棱角性(流动时间)bS>30230JTGE42T0345注城市快速路、主干道直参照高速公路及一级公路选择集料，城市其他等级道路宜，参照其他等级公路选择集料。a压碎值、洛杉阮磨耗损失、磨光值等试验项目可采用同种材质的粗集料进行试验。b坚固性、棱角性等试验项目可根据需要进行。""规格累计通过下列筛孔Imm的质量百分率1%Imrn9.54.752.3"61.180.60.075O.3~1a10090-1000-50-0.5M-N-UNl-90-1000-100-0.50-200-0.51000-100-0.5O.3rnn卜lmm规格集料直选用20目-50目金刚砂。7设计7.1一般规定7.1.1精表处设计，应充分考虑使用要求、原路面损坏状况、交通量与荷载、气候条件等因素，选择适宜的精表处类型、技术参数及施工工艺。7.1.2精表处设计包括类型选择、铺装结构设计和材料用量设计。7.2类型选撵7.2.1各种类型的精表处推荐适用条件参照表6的规定。5 0862/T4340--2021表6各种类型精表处推荐适用条件参考表精表处类型理论厚度Imm道路等级及使用范围交通荷载等级原路面技术状况PCI?95,PWI二::::90JBC3-10.5桥梁其他满足附录B中表8.1的要求PCI二::::90,JBC3-23各等级公路、桥梁轻、中其他满足附录B中表8.1的要求PCI二::::85,JBC3-34各等级公路、桥梁重、特重其他满足附录B中表8.1的要求一级及以下公路，城市次干PCI二::::90,JBC5-15轻、中道、支路其他满足附录B中表8.1的要求PCI二::::85,JBC5-26各等级公路、城市道路轻、中、重其他满足附录B中表8.1的要求重、特重、极PCI二::::80,JBC5-3B各等级公路重其他满足附录B中表8.1的要求7.2.2甘南高原、平原、山地区II-2，祁连山山地、谷地、盆地区II-2，河西荒漠大区III宜选择JBC3-l、JBC3-2、JBC5-1、JBC5-2。7.3铺装结构设计7.3.1单层精表处铺装结构设计7.3.1.1单层精表处分3层材料，以层铺方式依次施工。自下而上的材料分别为高性能胶结料、集料、高性能胶结料。7.3.1.2不同类型的单层精表处，各铺装层高性能胶结料类型及集料规格应符合表7的规定。表7单层精表处各铺装层高性能胶结料类型及集料规格要求第一层第一层第二层类型高性能胶结料类型集料规格Imm高性能胶结料类型JBC3-10.3~1JBC3-2环氧复合改性沥青1~3改性事L化沥青或环氧复合改性沥青JBC3-32~4注第=层高性能胶结料选用原则施工及养护期间的气温在20"C及以上肘，直选用改性乳化沥青，当施工及养护期间气温低于20"C时，直选用环氧复合改性沥青。7.3.2双层精表处铺装结构设计7.3.2.1精表处分为5层材料，以层铺方式依次施工。自下而上的材料分别为高性能胶结料、集料、高性能胶结料、集料、高性能胶结料。7.3.2.2不同类型的双层精表处，各铺装层高1生能胶结料类型及集料规格应符合表8的规定。6 0862/T4340--2021表8双层精表处各铺装层高性能胶结料类型及集料规格要求第一层第二层第=层第四层第五层类型高性能胶结料类型集料规格Imrn高性能胶结料类型集料规格Imm高性能胶结料类型JBC5-11~31~3改性手L化沥青或环氧复合JBC5-2环氧复合改性沥青2~4改性乳化沥青1~3改性沥青JBC5-33~52~4注第五层高性能胶结料选用原则，7施工及养护期间的气眠在20"C及以上时，直选用改性乳化沥青:当施工及养护期间气温低于20"C时，直选用环眼命性沥青。7.4材料用量设计7.4.1单层精表处材料用量设计7.4.1.1单层精表处各铺装层材料推荐用量应符合表9的规定。表9单层精表处各铺装层材料用量推荐范围层铺顺序单位JBC3-1JBC3-2JBC3-3(自下至U第一层高性能胶结料kg/m2O.35~O.5O.45~O.65O.6~l.O第二层集料kg/m2l.O~2.02.5~4.05.0~7.0第=层高性能胶结料kgim2。1~O.3O.2~0.4O.3~O.57.4.1.2材料用量的确定按以下璋骤进行:a)按照表9绘出的各铺装层材料用量推荐范围，以选定的单层精表处类型对应的各层材料用量范围，确定第层材料用量范围中值PI、第二层材料用量范围中值P2和第三层材料用量范围中值凹，b)材料用量设计按(PI-.20川、P2和凹，PI、P2和凹，0PI+♀Ó5)、P2和P3设计3组材料用量;c)将符合(JTG5142)要求的三合板放在操作台上，再将模板放在三合板上，d)按设计的材料用量，将第一层、第二层和第三层材料依次均匀洒(撤)布在模板上。要求高性能胶结料采用喷壶酒布;完成第一之层高性能胶结料酒布后应及时将第二层集料均匀撤布在高性能胶结料上，并采用胶轮压实确保无浮石，待第一层高性能胶结料干燥后将第三层高性能胶结料均匀洒布在己铺材料上;e)取走模板，将试样放入60"C士3"C的烘箱中烘干至恒重，般不少于16h;f)从烘箱中取出精表处试件，冷却至温室，进行剥落率、摩擦摆值、构造深度和渗水系数试验，g)材料用量确定在剥落率、抗滑性能、渗水系数均满足要求的前提下，以第一层高性能胶结料用量最少的组，作为最佳用量。不满足要求，则调整材料用量重复试验。7.4.1.3单层精表处技术要求应符合表10中的规定。7 0862/T4340--2021表10单层精表处技术要求试验项目技术要求试验方法碎石剥落率1%<5JTG5142摩擦摆值IBPN>54JTG3450T0964抗滑性能JBC3-1JTG3450T0961构造深度TD/mmJBC3-2>0.60JTG3450T0961抗滑性能构造深度TD/mmJBC3-3>0.80JTG3450T0961渗水系数l(mLlmin)<10JTG3450T09717.4.2双层精表处材料用量设计7.4.2.1双层精表处各铺装层材料推荐用量应符合表11的规定。表11双层精表处各铺装层材料用量推荐范围项目JBC5-1JBC5-2JBC5-32第一层:高性能胶结料I(kg/m)0.3~0.50.35~0.550.4~0.62第二层:集料I(kg/m)2.5~3.53.5~4.54.0~6.02第=层:高性能胶结料I(kg/m)0.2~0.40.25~0.450.3~0.52第四层:集料I(kg/m)2.0~3.02.5~3.53.0~4.02第五层:高性能胶结料I(kg/m)。1~0.30.2~0.40.3~0.57.4.2.2材料用量的确定按以下步骤进行:a)按照表11给出的各铺装层材料用量推荐范围，以选定的双层精表处类型对应的各层材料用量范围，确定第层材料用量范围中值QI、第二层材料用量范围中值Q2、第三层材料用量范围中值Q3，第四层材料用量范围中值Q斗和第五层材料用量范围中值Q5;b)材料用量设计:按CQI-005)、Q2、Q3，Q斗和Q5，QI、Q2、Q3，Q斗和Q5，CQl+005)、Q2、Q3，Q斗和Q5设计3组材料用量;c)将符合(JTG5142)要求的三合板放在操作台上，再将模板放在三合板上;d)按设计的材料用量，将第层、第二层、第三层、第四层和第五层材料依次均匀洒(撤)布在模板上。要求高性能胶结料采用喷壶酒布;完成第层高性能胶结料酒布后应及时将第二层集料均匀撤布在高性能胶结料上，并采用胶轮压实确保无浮石，待第一层高1生能胶结料凝胶不粘手后依次将第三层高性能胶结料、第四层集料酒(撤)布在己铺材料上，待第三层高性能胶结料凝胶后采用胶轮来回碾压确保第四层集料与第二层集料相互嵌挤，无浮动;最后将第五层高性能胶结料均匀洒布在己铺材料上，待其凝胶后采用胶轮再次来回碾压3遍以上，保证密实;e)取走模板，将试样放入60"C士3"C的烘箱中烘干至恒重，般不少于16h;f)从烘箱中取出精表处试件，冷却至温室，进行剥落率、摩擦摆值、构造深度和渗水系数试验;8 0862/T4340--2021g)材料用量确定:在剥落率、抗滑性能、渗水系数均满足要求的前提下，以第一层高性能胶结料用量最少的组，作为最佳用量。不满足要求，则调整材料用量重复试验。7.4.2.3双层精表处技术要求应符合表12中的规定。表12双层精表处技术要求试验项目技术要求试验方法『电吱<5碎石剥落率1%AJTG5142摩擦摆值IBPN•>48JTG3450T0964、JBC5-1>0.50JTG3450T0961抗滑性能,"~、构造深度TD/mrnJBC5-2>0.55JTG3450T09615、....同JBC5-3>0.75y.JTG3450T0961渗水系数l(mLlmin)<80可JTG3450T09718.1一般规定8.1.1原沥青路面路况指数及路面病害处;台后，应符合本文件附录B的规定。8.1.2精表处施工、养护期内宜选择在气温不低于15-C.天气晴朗、阳光充足的条件下进行。不得在下雨或即将下雨天气施工，严禁在过湿或积水的原路面上进行施工。施工中或施工后精表处尚未成型就遇雨雪时，不应开放交通且应在雨雪后将无法正常成型的材料铲除。8.1.3道路交通管制应遵循如下规定:a)交通标志标线应符合现行(GB5758")的相关规定。b)交通控制应遵守现行(JTGH30)的相关规定。8.2施工机械要求8.2.1一般规定8.2.1.1精表处施工时，应配备精表处专用车、胶轮压路机等施工机械。8.2.1.2精表处专用车施工作业，应保持时速和酒布量的稳定，在整个酒布宽度范围内均匀布料。8.2.1.3小规模施工或局部施工司采用小型洒布器喷洒高性能胶结料，人工撤布集料，确保布料均匀。8.2.1.4精表处专用车施工前，应注附录F进行计量和标定。8.2.2精表处专用车8.2.2.1精表处专用车应配备油罐、石料仓、计量系统、高性能胶结料喷洒系统、集料撤布装置、在线混合器及操作台等主要部件，具备啧洒油性和水性胶结料功能。8.2.2.2精表处专用车的高性能胶结料啧洒宽度、集料撤布宽度、集料撤布开口及集料撤布量应均可调可控。8.2.2.3精表处专用车啧洒高性能胶结料时，啧嘴可产生高冲击力的扇形啧油面，喷嘴口的开口缝中00心线与喷洒管轴线方向夹角宜为10----15，如图l所示。9 DB62/T4340--2021Ha)喷洒示意图b)喷嘴排列示意图标引序号说明G喷流角度E相邻喷嘴间距W喷雾宽度H喷洒臂离地高度图1~贡酒及颐嘴排列示意图8.2.2.4精表处专用车喷洒高性能胶结料时，同一地点应能接受1~3个喷嘴喷洒的高性能胶结料，有效喷洒宽度2m~4m，如图2所示。喷洒臂两侧应设有挡板，将喷洒量不够的部位进行必要的遮挡，保证喷涂范围内的喷洒量均匀一致。同一点接受1个啧嘴喷洒喷洒臂宽度H同一点接受2个喷嘴喷洒喷洒臂宽度H罔点接受3个喷嘴喷洒喷洒臂宽度H图2睛嘴高度设置示意图10 0862/T4340--20218.2.3胶轮压路机宜选择前钢轮后胶轮的轻型组合式压路机，工作质量3t~.坷，压实宽度不小于1200mm，振动频率不小子60Hz，激振力不小子30kN。在特殊情况下，也可选用9t~16t胶轮压路机。8.3施工要求8.3.1大面积施工时，应按单车道进行施平y并以试验路段确定的材料最佳用量和工艺参数为依据进行。精表处施工工序如下施工前准备→封闭交通→路面清扫→精表处施工→初期养护→开放交通。8.3.2单层精表处施工步骤如下:a)第一道:将第一层高生能胶结料和第二层集料同步铺洒(般9到原路面，在第一层高1生能胶结..、电料凝胶前，宜采用胶号压路机缓慢、匀速碾压，碾压遍数不少于:2遍;b)第二道:采用指压法确认第层高性能胶结料不粘子后，将第二层高性能胶结料酒布到第道材料上。8.3.3双层精表处施工步骤如下a)第道:将第层高性能胶结料和第二层集料同步铺洒(撤)到原路面;b)第二道:采用指压法确认第一层高性能胶结料不粘手后，将第三层高性能胶结料和第四层集料同步铺洒(撤)到第一道材料上。待第三层高1生能胶结料凝胶后，应采用胶轮压路机进行碾压，碾压遍熬不应少于2遍;c)第三道:将第五层高性能胶结料酒布于第一道和第二道材料上。待第五层高性能胶结料凝胶后，应采用胶轮压路机进行碾压，碾压遍数不应少于2遍。8.3.4高性能胶结料酒布应符合下列要求:a)高性能胶结料酒布前，应混合均匀，经检验合格后，才能使用。在施工时，应加强搅拌，确保混合均匀，b)施工过程中，应随时观测高性能胶结*斗洒布状态，若出现洒布不均匀、漏酒或条状油带等异常时，必须立即关闭喷油嘴停车检查。发现局部酒布量过大、漏酒或少酒等现象时，应通过人工进行适当的清除或补洒。8.3.5集料撤布应符合下列要求:a)集料撤布必须保持均匀、一致;b)随时观测集料撤布装置工作状态，不得出现卡料、待料现象，严禁出现高性能胶结料油膜外漏、漏撤及集料重叠现象。发现局部缺料时应人工找书|、，积料..j全多的将多余集料扫出。8.3.6精表处的接缝处理，应符合下列要求a)横向接缝宜采用对接法，飞在作业起点前及时位置，现场铺设油甜才料;施工完成后，需立即清扫、撤除;b)纵向接缝宜采用搭接法，线型必须)1陨直。8.4铺筑试验段8.4.1精表处正式施工前，应按照本规范74的相关要求，确定试验路段的材料基准用量及初步的施工工艺。8.4.2精表处正式施工前应以试验路段的材料基准用量及初步施工工艺为基础，选择合适路段铺筑试验路段，单车道试验路段长度不小子200m。8.4.3通过试验路段的实施，确定其材料最佳用量、机械配置及施工工艺参数。11 0862/T4340--20218.5开放交通8.5.1精表处施工结束后，应清除多余的浮动集料。8.5.2施工结束后，应养生1h~2h，采用指压法确认高性能胶结料不粘手后，方可开放交通。在开放交通前，严禁车辆在精表处上掉头和急刹车。9施工质量控制与验收9.1施工前质量控制9.1.1各种材料均应在施工前以"批"为单位进行检查，不符合本文件技术要求的材料不得进场。9.1.2集料以同料源、同时进场的相同规格材料为批;高性能胶结料以同来源、同出厂批次并运至生产现场的相同规格品种的材料为批。高性能胶结料及集料质量检查的项目与频度应符合表13的规定。表13高性能胶结料及集料质量检查的项目与频次材料检查项目检查频次一次试验的试样数环氧复合改性沥青固体含量、凝胶时间、干燥时间l次11ft2蒸发残留物含量、筛t剩余量改性乳化沥青l次/批20.18mrn)、常温储存稳定性集料水洗法<0.075mm颗粒含量和级配l次11ft29.2施工过程质量控制9.2.1施工过程中质量控制要求应符合表l斗的规定。表14施工过程中质量控制要求检测项目质量要求或允许偏差检查频次检测方法高性能胶结料、集料分布均匀，高外观性能胶结料无漏酒、集料无明显重随时目测叠，纵横接缝整齐2高性能胶结料用量I(kg/m)最佳用量士。l每日一次附录F或2集料用量I(kg/m)最佳用量士0.5每日一次每日总用量/施工面积9.3质量验收与评定9.3.1精表处施工完成后，应将施工全线每车道1km~3km作为个评定路段进行质量检查与验收，当施工路段不足1km时，以每个施工段落为个评定单元。9.3.2精表处的质量验收与评定要求应符合表凹的规定。12 0862/T4340--2021表15精表处质量验收与评定要求检测J1li目质量要求或允许偏差检查频度|检测方法外观外观均匀，表面平整随时目泪IJ横向力系数ISFCω>45必要时刀、G3450T0965抗滑性摩擦摆值IBPN刀、G3450T0964能单层精表处:符合表10的要求构造深度TD/mm刀、G3450T0961卢层精表如:符合表12的要求、军1渗水系数I(mLlmin)刀、G3450T0971宽度Imm和j~于设计值E用尺量13 0862/T4340--2021附录A(规范性)甘肃省公路自然气候区划A.1一般规定A.1.1精表处设计与施工，应充分考虑本地区公路自然区划及气候的差异性，各地区宣根据当地的气候资料，对本地区公路自然区划及气候作更具体的划分。A.1.2本文件未规定的内容，应符合国家、行业颁布的其他有关标准、规范的规定。A.2自然区划甘肃省公路自然区划为三个区:陇东、陇西黄土高原大区，陇南、甘南、祁连山山地高原大区，河西荒漠大区，具体区划按表Al、图Al执行。表Al甘肃省公路自然区划一级区划二级区划=级区划序号区号名称区号名称区号名称陇东黄土高原山I-I-A陇东黄土顷、河谷小区1-1地区1-I-B六盘山-关山山地小区陇东、陇西黄土陇西黄土丘陵山1-2-A陇西东部黄土粮出小区、山地小区l高原大区地区1-2-B陇西中部黄土粮出小区、山地小区1-2陇东黄土高原山1-2-C陇西西北部黄土丘陵、山地小区地区1-2-D渭河谷地小区II-1-A西秦岭东南部山地、盆地小区陇南、甘南、祁陇南山地、谷II-1-B西秦岭北部山地、谷地小区连山山地高原大11-1地、盆地区II-1-C臼龙江-西汉水山地、谷地小区区II-1-D眼山-J圭山山地小区21111-2甘南高原、平11-2-A甘南北部山地、丘陵小区陇南、甘南、祁原、山地区11-2-B甘南南部山地、平原小区连山山地高原大祁连山山地、谷11-3-A祁连山东部山地、谷地小区区11-3地、盆地区11-3-B祁连山西部山地、盆地小区河西东部沙漠、III-l-A金昌民勤丘陵、山地小区III-1绿洲、山地区III-l-A嘉峪关-武威绿洲、沙漠小区3III河西荒漠大区河西西部沙漠、III-2-B马鬓山山地、戈壁小区III-2戈壁、山地区III-2-B河西走廊西部沙漠、戈壁小区14 DB62/T4340--2021"，"-飞飞、、儿刀目肃省去自-üi!自~区团军。妇固，、,1,,1)1,、，、,•~..副司ÎÍI.._飞l桐"电E吉尔川崎吁:自陇州Utl树那边""山地附属胆大i夜li司肉绽很大"图A.l甘肃省公路自然区划A.3气候区茸[J甘肃省公路自然气候I3:Jt[J7ì为五个区陇南混暖气候辛苦、西秦岭混和气候带、黄土高原混冷气候带、河西寒冷气候带和高原寒冷气候带，各地区气候区划按表A.2执行。电、表A.2甘肃省公路气候区划主要公路工程气候序号组分区二级分区三主~7t区分区指标特征庄1月平均温度>O.C年(日〉温差少7陇商温暖陇商南部②7月平均温冬季温暖7夏季虫气候带陇商商部山地、谷地、年降水量1加]湿温暖度>24.C热7雨量大7湿(北亚热润湿温暖气候小区>800mm气候区@最大冻土深度〈润7暴雨多7易形手持〉0=成水灾西秦岭南部山地、盆地①1月平均温度刊刊冬季温和、重不西秦岭温西秦岭学半湿润温和气候小区年降水量②7月平均温度炎热、降雨克沛?和口气候带2湿润温和5田mm-80020.C-24.C易发生山浓7滑坡(温暖西秦岭北部山地、谷地气候区m③最大冻土深度〈和泥石流7雨日较带〉学湿润温和气候小区50cm多7影响施工15 0862/T4340--2021表A.2甘肃省公路气候区划(续)主要公路工程气序号一级分区二级分区=级分区分区指标候特征陇东黄土高原、丘陵半冬季较冷，冰冻;军润温冷气候小区期较长，雨量较六盘山-关山山地半温润大，暴雨较多，年降水量温冷气候小区常发生山洪灾500mn卜700mm害，降雪较多积陇西南部峨山东部半温雪日数较长，夏润温冷气候小区CIl1月平均温度季较炎热黄土高原黄土高原-YC--lO"C冬季气温较低，温冷气候东南部半③7月平均温度3夏季较高，降水带(中温j显润温冷16"C-20"C陇东北部黄土梁出半干较少，季节变化带)气候区③最大冻土深旱温冷气候小区年降水量大，局部地区如度<100"C200mn卜500mm华家岭，风大雾大，降水也较大陇西中、北部半干旱温冬季较冷，夏季冷气候小区较热，气候干河西走廊东部干旱温冷年降水量〈旱，降水稀少，气候小区200mm风沙较大河西西部戈壁、沙漠极CIl1月平均温度冬季寒冷，夏季河西寒冷干旱寒冷气候小区<-lO"C炎热，年较差、河西中西气候带河西中西部绿洲、戈壁年降水量③7月平均温度日较差大，降水4部干旱寒(中温干旱寒冷气候小区50mm-200mm20"C-26"C稀少，蒸发大，冷气候区带)河西北部山地、荒漠干③最大冻土深从东向西大风增旱寒冷气候小区度>100"C多，沙尘暴增多甘南高原北部半温润寒冬季寒冷，长冬甘南高原冷气候小区无夏，冰冻期年降水量半温润寒长，冻融作用强甘南高原南部半温润寒500mn卜800mm冷气候区CIl1月平均温度烈，降水多，气冷气候小区高原寒冷<-lO"C候多变气候带祁连山东③7月平均温度冬季寒冷，夏季5(高原温段半干旱祁连山东段山地半干旱年降水量<16"C凉爽，山区暴雨带)寒冷气候寒冷气候小区200mn卜400mm③最大冻土深多、雾多、极高区度>100"C山有冰川祁连山西冬季寒冷，长冬祁连山西段-阿尔金山山年降水量段干旱寒无夏，气候干地干旱寒冷气候小区50mm-200mm冷气候区旱，风大16 0862/T4340--2021附录B(规范性)原路面技术要求8.1路面技术状况要求原沥青路面的技术状况应符合表B.1的规定。表B.1路面技术状况标准评价指标道路等级PCIRQIRDISRIPSSI高速公路、一级公路及>85>85>80实泪IJ>80城市快速路、主干路其他等级公路及城市道>80>80>80>80路")7飞~E飞Jrc8.2原路面病害要求ω8.2.1原沥青路面损坏类型及程度，应符合表B.2的要求。表B.2沥青路面损坏类型和程度-‘病害类型及名称要求I~N龟裂主要裂缝块度O.2m--{).5m，主要裂缝宽度小于2mmI"#块状裂主瑾、主要裂缝块度大于1.Orn，主要裂缝宽度小于2mm,,纵向裂主瑾主要裂缝宽度不大于3mm1C"t1横向裂缝主要裂缝宽度不大于3mm沉陷沉陷处路面结构完整，结构强度良好，沉陷深度<10nun)行车无明显不舒适感车辙车辙处路面结构完整，结构强度段:好，车辙深度<10nun，1于车无明显不舒适感波浪拥抱波"~呈波谷高差4、于10rnrn坑槽直径小子30mm、深度"1、于10rnrn/",....松散路表面细集料王严重散失、脱皮等8.2.2当原路面不满足表B.1和表B.2的要求时，应按照(JTG5142)对原路面局部病害进行修复。修复后的路面达到J表B.1和表B.2的要求后，再采用精表处进行处理。8.2.3原沥青路面应平整、干燥(无水迹)、清洁(无可见石子、灰尘、泥土、油污或其它杂物)，标线应预先清除。17 0862/T4340--2021附录C(规范性)干燥时间试验方法C.1试验仪具C.1.1计时器:分度至少lmin。C.1.2石棉板:规格120mmx50mmx3mm。C.1.3线棒涂布器200μm。C.1.4恒温恒湿试验箱:温度范围20"C叶150"C，相对湿度20%---98%。C.2试验步骤C.2.1试验准备试验前将石棉板、工具、环氧复合改性沥青单独在温度23"C土2"C，相对湿度50%土5%标准条件下放置12h以上。C.2.2试板制作在标准试验条件下，用线棒涂布器将混合均匀的环氧复合改性沥青均匀涂布在石棉板上制备涂膜，试样涂刷量为0.25kg/m2，涂布面积为100mmx50mm，从环氧复合改性沥青混合开始记录时间。C.3方法及步骤初步估计材料干燥时间，将试板在规定的温度条件下静置一段时间后，在接近干燥时间约60min时，每间隔15mm用刀片在距试件边缘不小子lOmm范围内切割涂膜，若底层及膜内均无油分或粘附手指现象，则为干燥，记录时间。试验开始到结束的时间即为干燥时间。C.4试验报告试验报告至少应包括以下信息a)识别受试产品所必要的全部细节。b)注明采用本方法。c)测试数据。d)与规定的试验方法的所有差异。e)试验日期。18 0862/T4340--2021附录D(规范性)耐水、耐碱、耐酸、耐盐性能试验方法o.1试验仪具o.1.1石棉板:规格120mmx50mmx3mm。o.1.2线棒涂布器200μm。o.1.3烘箱:带强制jJl[风，温度能控制在,60"C土2"C。o.1.4搅拌器:强力搅拌器，能使不同组分的材料混合均匀。o.1.5恒温恒湿试验箱:温ßt范围20"C叶150"C，相对湿度20%~98%o.1.6其它:毛刷等。0.2试板制作0.2.1试验准备试验前将石棉板、生具、环氧复合改性沥青单独在温度23"C土2"C，相对湿度50于土5%标准条件下放置12h以上。0.2.2试板制备用线棒涂布棒将混合均匀的环氧复合改性沥青均匀涂布在石棉板上制备涂膜，试样涂刷量为0.25kg/m2，涂布面积为200mmx200mm。试板制作好后放在60"C的烘箱中养生组h，再在23"C土2"C下冷却l姐，待涂膜完全干燥并冷却后，用毛刷将试板表面清扫干净，即可进行试啦。0.3方法及步骤0.3.1耐水试验按D.2.2的方法制作3块试板，用蒸恼水浸泡24h，取出后用清水冲洗干净，在自然状态下干燥24h，三块涂层均应满足"无异常现象"则判为合格。0.3.2耐碱试验用lO~句氢氧化纳1窑液替代水，试验方法应符合本文件第D.3.1条的有关规定。K0.3.3耐酸试验用10%盐酸i自液、替代水，试验方法应符合本文件J第D.3.1条的有关规定。0.3.4耐盐试验用10%氯化纳i窑液替代水，试验方法应符合本文科第D.3.1条的有关规定。0.4试验报告试验报告至少应包括以下信息a)识别受试产品所必要的全部细节;b)注明采用本方法;c)测试数据，d)与规定的试验方法的所有差异;e)试验日期。19 0862/T4340--2021附录E(规范性)冷热交替试验方法E.1试验仪具E.1.1石棉板:规格120mmx50mmx3mm。E.1.2线棒涂布器200μm。E.1.3烘箱:带强制通风，温度能控制在60"C土2"C。E.1.4搅拌器:强力搅拌器，能使不同组分的材料混合均匀。E.1.5冷热交替试验箱:温度范围应满足40"C~100"C的要求。E.1.6其它:毛刷等。E.2试板制作E.2.1试验准备试验前将石棉板、工具、环氧复合改性沥青单独在温度23"C土2"C，相对湿度50%土5%标准条件下放置12h以上。E.2.2试板制备用线棒涂布器将混合均匀的环氧复合改性沥青均匀涂布在石棉板上制备涂膜，试样涂刷量为0.25kg/m2，涂布面积为200mmx200mm。试板制作好后放在ω℃的烘箱中养生24h，再在23"C土2"C下冷却12h，待涂膜完全干燥并冷却后，用毛刷将试板表面清扫干净，即可进行试验。E.3方法及步骤E.3.1制作3块试验样板，将其置于保持(-30"C或-20"C)的恒温箱中，使板的涂漆面向上，水平放置lh。取出后于(23"C土2"C)的室内放置30min，再置于保持(80"C土2"C)的恒温箱中，以与前次同样的方式放置lh，取出于(23"C土2"C)的室内放置lh。E.3.2如此操作，再循环四个回合。E.3.3检查涂膜，如果3块试验样板中2块以上看不出有起泡、开裂、剥落现象时，则认为是"涂膜无异常tE.4试验报告试验报告至少应包括以下信息a)识别受试产品所必要的全部细节;b)注明采用本方法，c)测试数据，d)与规定的试验方法的所有差异;e)试验日期。20 0862/T4340--2021附录F(规范性)精表处专用车标定及材料用量检验方法F.1器具与材料F.1.1托盘长三45cm、宽三35cm，高1cm~3cm金属托盘。F.1.2天平或台秤:量程不大于15kg。F.1.3试验筛、盘子、铲子、笔刷等。F.1.4其他仪器和材料:满足《公寓工程沥青及沥青混合料试骏规程))CTGE川中T07由相关要求。F.2试验方法F.2.1测量托盘的面积CA)和质量Cm，)。F.2.2进行高性是胶结料酒布量标定及检验时，将托盘放置在平行子精表处作业方向的路面上，开启高险能胶结料酒j装置关闭集料撤布装置待精表处专用车匀速通过后立即可出时称量托盘和高性能胶结料总质量Cm2)。F.2.3进行集料撤布量标定及检验时，将托盘放置在平行子精表处作业方向的路面上，开启集料撤布,装置，关闭高性能胶结料酒布装置，待精表处专用车匀速通过后立即取出托盘，称量托盘和集料总质量m)F.3计算F.3.1高性能胶结料酒布量按式CF1)计算p-旦二旦CF1)aA式中P.2高性能胶结料酒布量，单位为千克每平方米Ckg/m);m2托盘和高性能胶结丰斗质量，、单位为于克Ckg);m,托盘质量，单位为千克Ckg一;A托盘面积，单位为平方米CrrÌ勺。计算结果保留到小数点后两位。F.3.2集料j散布量按式CF2)计算:m,-m.U一CF2)•bA式中Pb集料撤布量，单位为千克每平方米Ckg/m2);21 FNONlO0862/T4340--2021寸凹寸m3托盘和集料质量，单位为千克Ckg);mj托盘质量，单位为千克Ckg);←NAUA托盘面积，单位为平方米Cm勺。计算结果保留到小数点后两位。∞。F.4试验报告试验报告至少应包括以下信息a)识别受试产品所必要的全部细节;b)注明采用本方法;c)测试数据;d)与规定的试验方法的所有差异;e)试验日期。22
