DB32∕T 4081-2021 沥青路面用熔融固化体集料通用技术规范(江苏省) 11页

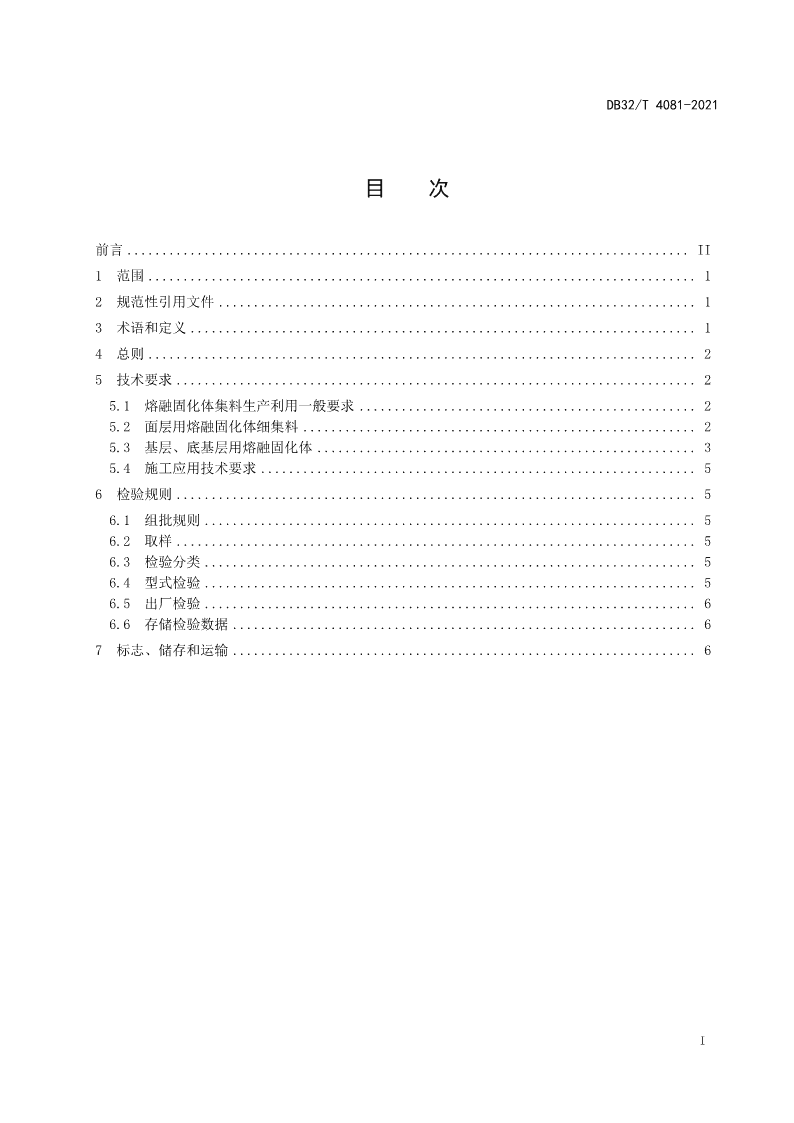

ICS93.080.20CCSQ20DB32江苏省地方标准DB32/T4081—2021沥青路面用熔融固化体集料通用技术规范Generaltechnicalspecificationformelt-solidifiedslagaggregateusedinasphaltpavement2021-09-03发布2021-10-03实施江苏省市场监督管理局发布 DB32/T4081-2021目次前言................................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14总则..............................................................................25技术要求..........................................................................25.1熔融固化体集料生产利用一般要求................................................25.2面层用熔融固化体细集料........................................................25.3基层、底基层用熔融固化体......................................................35.4施工应用技术要求..............................................................56检验规则..........................................................................56.1组批规则......................................................................56.2取样..........................................................................56.3检验分类......................................................................56.4型式检验......................................................................56.5出厂检验......................................................................66.6存储检验数据..................................................................67标志、储存和运输..................................................................6I DB32/T4081-2021前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件由江苏省住房和城乡建设厅提出并归口。本文件起草单位：江苏天楹环保能源成套设备有限公司、江苏省城市管理与行政执法学会、生态环境部固体废物与化学品管理技术中心、东南大学、扬州大学、江苏天楹等离子体科技有限公司。本文件主要起草人：李要建、杨华、汪海龙、夏明、刘国梁、季袁、高建明、赵永利、康爱红、裴思鲁、管晓纳、柳培文、曹德标。II DB32/T4081-2021沥青路面用熔融固化体集料通用技术规范1范围本文件规定了用于沥青路面用熔融固化体集料的定义、基本规定、技术要求、检验规则、标志、储存和运输。本文件适用于道路工程中沥青路面的面层、基层和底基层用集料。本文件适用于生活垃圾焚烧飞灰熔融产生的熔融固化体，危险废物焚烧底渣熔融产生的熔融固化体可参照本文件执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅注日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T24175钢渣稳定性试验方法GB/T30760水泥窑协同处置固体废物技术规范GB/T30810—2014水泥胶砂中可浸出重金属的测定方法GB34330固体废物鉴别标准通则HJ1091固体废物再生利用污染防治技术导则JTG3430公路土工试验规程JTGD50公路沥青路面设计规范JTGE42公路工程集料试验规程JTG/TF20公路路面基层施工技术细则JTGF40公路沥青路面施工技术规范DB32/T3558生活垃圾焚烧飞灰熔融处理技术规范DB32/T3641—2019生活垃圾焚烧炉渣集料在公路工程中应用施工技术规程3术语和定义下列术语和定义适用于本文件。3.1熔融固化体melt-solidifiedslag将固体废物高温熔融处理，经水淬或空冷等快速冷却后形成的物理化学性质稳定、对环境安全的玻璃态物质。3.2熔融固化体粗集料melt-solidifiedslagcoarseaggregate1 DB32/T4081-2021熔融固化体经破碎、分选后形成的，在混合料中起骨架作用的粒料。在沥青混合料中，指粒径大于2.36mm的熔融固化体。3.3熔融固化体细集料melt-solidifiedslagfineaggregate熔融固化体经破碎、分选后形成的，在混合料中起填充作用的粒料。在沥青混合料中，指粒径小于2.36mm的熔融固化体。3.4亚甲蓝值methylenebluevalue用于判定熔融固化体集料中粒径小于0.075mm颗粒的吸附性能的指标。4总则4.1熔融固化体集料作为替代原料应用于道路工程中沥青路面的面层、基层和底基层，应满足GB34330的规定。4.2熔融固化体生产利用过程的工艺控制、污染防治应符合HJ1091和DB32/T3558等标准的要求。4.3熔融固化体集料的环境安全品质应符合DB32/T3558的规定；熔融固化体集料中有害物质含量应符合HJ1091的规定，有害物质含量测定以集料样品作为干燥后的试体按GB/T30810-2014中6.2和第7章规定的方法进行，可浸出重金属含量满足GB/T30760规定的限值要求。4.4道路工程中沥青路面结构可由面层、基层、底基层和必要的功能层组合而成。熔融固化体集料用于沥青路面工程的使用范围应符合表1的规定。表1熔融固化体集料的使用范围路面结构层位道路等级熔融固化体粗集料熔融固化体细集料高等级道路不可用不可用面层其他等级道路不可用可用高等级道路不可用可用基层、底基层其他等级道路可用可用5技术要求5.1熔融固化体集料生产利用一般要求5.1.1熔融处理设施可通过水淬、空冷等方式生产熔融固化体。5.1.2熔融固化体宜进行破碎、磁选、粒径调整、集料整形、改性等处理，以满足沥青路面的面层、基层和底基层用集料的要求。5.1.3破碎与筛分工艺应根据熔融固化体状态及集料的质量要求确定，宜选用二级或三级破碎，两级筛分工艺。5.1.4分选分离工艺流程宜采用干法工艺。5.1.5分选分离过程产生的粉体应回收利用。粉体回收系统应配备砂粉分离装置、粉尘收集系统。5.1.6黑色金属分选应使用永磁或电磁除铁器，除铁器的选型可根据实际情况选择悬挂式或滚筒式除铁器。2 DB32/T4081-20215.2面层用熔融固化体细集料5.2.1规格熔融固化体细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，用于其他等级道路沥青路面面层时，规格应符合表2的规定，颗粒级配筛分试验按JTGE42中T0327的规定进行。表2其他等级道路沥青路面面层用熔融固化体细集料规格公称粒径通过各筛孔（mm）的质量百分率/%规格/mm9.54.752.361.180.60.30.150.075S150~510090~10060~9040~7520~557~402~200~10S160~3-10080~10050~8025~608~450~250~155.2.2基本技术要求熔融固化体细集料用于其他等级道路沥青路面面层的基本技术要求应符合表3的规定。表3其他等级道路沥青路面面层用熔融固化体细集料的基本技术要求项目其他等级道路试验方法a浸水膨胀率/%≤2.0GB/T24175表观相对密度≥2.45JTGE42的T0330吸水率/%≤3.0含泥量（小于0.075mm的含量）/%≤5JTGE42的T0333砂当量/%≥60JTGE42的T0334亚甲蓝值/(g/kg)≤25JTGE42的T0349a若无法通过5组重型击实试验求得最佳含水率和最大干密度，可根据含水率—干密度曲线图确定无溢出水状态下的最大含水率（四舍五入精确至0.5%）作为最佳含水率，继续进行浸水膨胀率试验。5.3基层、底基层用熔融固化体5.3.1规格基层、底基层用熔融固化体应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，规格应符合表4和表5的规定，粗、细集料的颗粒级配筛分试验分别按JTGE42中T0302和T0327的规定进行。在道路中应用时，还应符合JTGF20的规定。表4沥青路面基层、底基层用熔融固化体粗集料的规格公称粒通过各筛孔（mm）的质量百分数/%规格径/mm5337.531.526.519.013.29.54.752.36G120~4010090~100——0~100~5G220~3010090~100—0~100~5G320~2510090~1000~100~5G415~2510090~100—0~100~5G515~2010090~1000~100~5G610~3010090~100———0~100~53 DB32/T4081-2021G710~2510090~100——0~100~5G810~2010090~100—0~100~5G910~1510090~1000~100~5G105~1510090~10040~700~10表4（续）沥青路面基层、底基层用熔融固化体粗集料的规格公称粒通过各筛孔（mm）的质量百分数/%规格径/mm5337.531.526.519.013.29.54.752.36G115~1010090~1000~100~5表5沥青路面基层、底基层用熔融固化体细集料的规格公称粒径通过各筛孔（mm）的质量百分数/%规格/mm9.54.752.361.180.60.30.150.075XG13~510090~1000~150~5XG20~310090~100————0~15XG30~510090~100—————0~205.3.2基本技术要求5.3.2.1熔融固化体粗集料可用于其他等级道路沥青路面的基层、底基层，基本技术要求应符合表6的规定。表6其他等级道路沥青路面基层、底基层用熔融固化体粗集料的基本技术要求其他等级道路项目层位试验方法Ⅰ类Ⅱ类基层a浸水膨胀率/%≤2.0GB/T24175底基层基层≤35≤30压碎值/%JTGE42的T0316底基层≤40≤35基层—≤20针片状颗粒含量/%JTGE42的T0312底基层—≤20a若无法通过5组重型击实试验求得最佳含水率和最大干密度，可根据含水率—干密度曲线图确定无溢出水状态下的最大含水率（四舍五入精确至0.5%）作为最佳含水率，继续进行浸水膨胀率试验。5.3.2.2熔融固化体细集料可用于高等级道路和其他等级道路沥青路面的基层、底基层。高等级道路的细集料应符合表7的规定。用于高等级道路，细集料中小于0.075mm的颗粒含量应不大于15%；用于其他等级道路，细集料中小于0.075mm的颗粒含量应不大于20%。表7高等级道路沥青路面基层、底基层用熔融固化体细集料的基本技术要求a项目水泥稳定石灰稳定石灰粉煤灰综合稳定水泥粉煤灰综合稳定试验方法b浸水膨胀率/%≤2.0GB/T24175c塑性指数≤17适宜范围15-20适宜范围12-20—JTG3430的T0118有机质含量/%＜2≤10≤10＜2JTGE42的T0313/03364 DB32/T4081-2021硫酸盐含量/%≤0.25≤0.8—≤0.25JTGE42的T0341a水泥稳定包含水泥石灰综合稳定。b若无法通过5组重型击实试验求得最佳含水率和最大干密度，可根据含水率—干密度曲线图确定无溢出水状态下的最大含水率（四舍五入精确至0.5%）作为最佳含水率，继续进行浸水膨胀率试验。c应测定0.075mm以下材料的塑性指数。5.4施工应用技术要求5.4.1沥青路面设计应符合JTGD50的规定。沥青混合料配合比设计时，熔融固化体集料的掺量宜不超过30%，应通过马歇尔试验确认；用于基层、底基层时，熔融固化体集料的掺量宜不超过30%。5.4.2熔融固化体集料按照DB32/T3641-2019附录B的方法，优选矿料级配、确定最佳沥青用量，检查熔融固化体集料沥青混合料技术性能是否符合配合比设计技术标准和检验要求，以此作为目标配合比，供生产配合比设计使用。5.4.3在正式施工前，应铺筑试铺段，对施工工艺进行总结。试铺路面宜选在直线段，长度不少于300m，试铺段的质量检查频率应是正常路段的2倍～3倍。5.4.4沥青路面施工应符合JTGF40的规定。沥青路面基层施工应满足JTG/TF20的规定。6检验规则6.1组批规则熔融固化体集料出厂前应进行编号和取样，每一编号为一取样单位。按照单线年生产能力的不同，按如下规定进行编号：大于10万t，不超过1000t为一编号；1万t～10万t，不超过600t为一编号；小于1万t，不超过200t为一编号。当散装运输工具容量超过该厂规定出厂编号吨数时，允许该编号数量超过该厂规定出厂编号吨数。玻璃化处理原料、工艺发生较大变化或者生产中断前后生产的熔融固化体应单独进行编号。6.2取样按JTGE42的规定执行。6.3检验分类检验分为型式检验和出厂检验。6.4型式检验6.4.1型式检验项目型式检验项目包括4.3和5.2、5.3规定的相应用途所有技术要求。有下列情况之一时，除有特别说明外，应进行型式检验：a)新产品投产时；b)原材料来源或生产工艺发生变化时；c)正常生产时，每年进行一次；d)停产一个月或更长时间，恢复生产时；5 DB32/T4081-2021e)出厂检验结果与型式检验有较大差异时。6.4.2检验频率6.4.2.1规格和基本技术要求的检验频次应符合JTGF40的规定。6.4.2.2环境安全品质的检验频率应符合DB32/T3558的规定；有害物质含量的检验频率与环境安全品质的检验频率一致。6.4.3判定规则型式检验的所有技术要求均符合4.3、5.2或5.3相应用途的全部规定，则判定为合格。6.5出厂检验6.5.1出厂检验项目6.5.1.1沥青路面用熔融固化体集料的规格和基本技术要求的检验项目应符合JTGF40的规定。6.5.1.2环境安全品质的检验项目应符合DB32/T3558的规定；有害物质含量的检验项目应符合4.3的规定。6.5.1.3经供需双方协商一致，可以省略部分出厂检验项目。6.5.2检验频率6.5.2.1规格和基本技术要求检验频次应符合JTGF40的规定。6.5.2.2环境安全品质的检验频率应每批至少进行一次，且应符合DB32/T3558的规定；有害物质含量的检验频率与环境安全品质的检验频率一致。若该批次熔融固化体进行了环境安全品质、有害物质含量的型式检验，则可将环境安全品质、有害物质含量型式检验的结果作为该批次环境安全品质、有害物质含量出厂检验的结果。6.5.3判定规则所有出厂检验项目均合格，则判定为合格。检验结果中若有一项性能指标不符合本标准要求时，则应从同一批产品中加倍取样，对不符合标准要求的项目进行复检。复检后，该项指标符合本标准要求时，可判该批产品合格，仍不符合本标准要求时，则该批产品判为不合格。6.6存储检验数据制造商应按照DB32/T3558及相关法律法规的规定期限对检测数据进行保存留档，宜将检验数据结果储存20年。7标志、储存和运输7.1熔融固化体出厂时，制造商应提供产品质量合格证书，其内容包括：a)熔融固化体集料用途类别、公称粒级和生产厂家信息；b)批量编号及供货数量；c)出厂检验结果、日期及执行标准编号；d)质量合格证书编号及发放日期；e)检验部门及检验人员签章。6 DB32/T4081-20217.2熔融固化体应按用途类别、颗粒级配分别储存和运输，宜采取防雨、防尘措施，防止人为碾压及污染产品。7.3运输时，应有必要的防遗撒设施，不应污染环境。_________________________________7
