基于dem的道路设计分析 6页

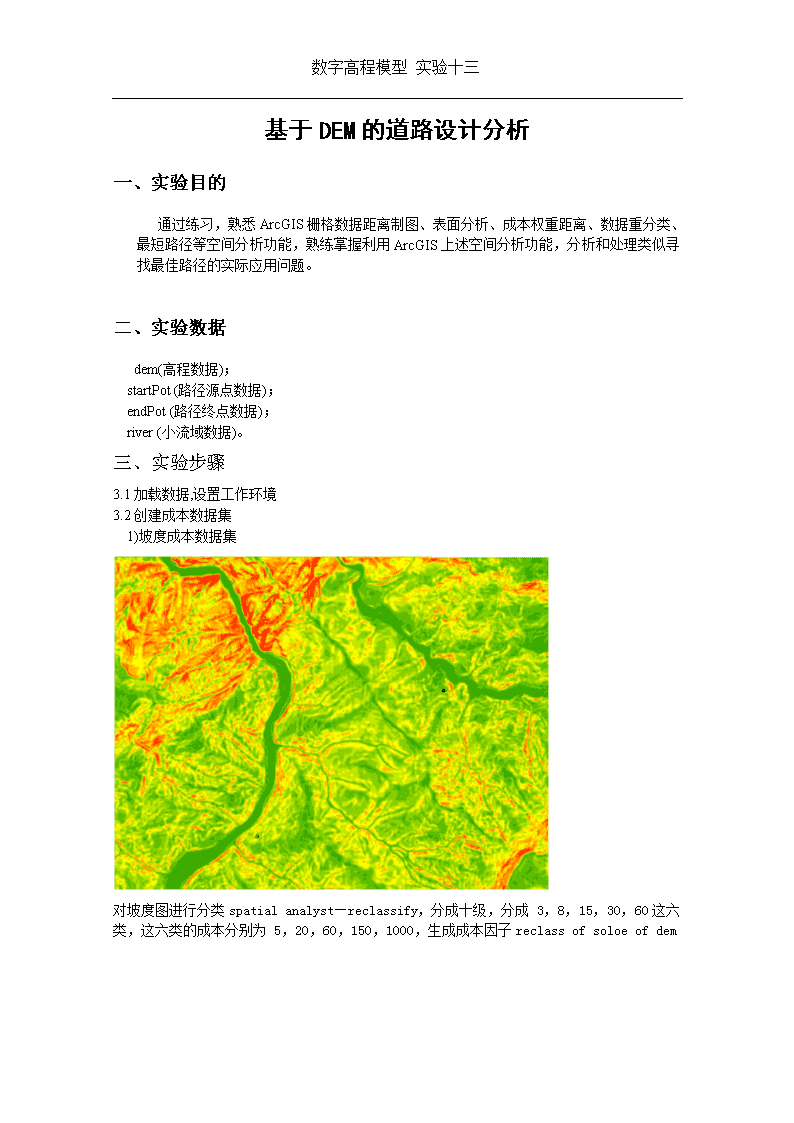

数字高程模型实验十三基于DEM的道路设计分析一、实验目的通过练习，熟悉ArcGIS栅格数据距离制图、表面分析、成本权重距离、数据重分类、最短路径等空间分析功能，熟练掌握利用ArcGIS上述空间分析功能，分析和处理类似寻找最佳路径的实际应用问题。二、实验数据dem(高程数据)；startPot(路径源点数据)；endPot(路径终点数据)；river(小流域数据)。三、实验步骤3.1加载数据,设置工作环境3.2创建成本数据集1)坡度成本数据集对坡度图进行分类spatialanalyst—reclassify，分成十级，分成3，8，15，30，60这六类，这六类的成本分别为5，20，60，150，1000，生成成本因子reclassofsoloeofdem 数字高程模型实验十三2)计算成本权重距离函数,选择SpatialAnalyst下的distance-CostWeighted成本距离图： 数字高程模型实验十三成本方向图： 数字高程模型实验十三3)求取最短路径，单击SpatialAnalyst下拉框，选择Distance中的ShortestPath，设置参数如图所示，单击OK按钮，生成最终的最短路径图 数字高程模型实验十三4）起伏度成本数据集选择DEM数据层，单击SpatialAnalyst下拉列表框，选择NeighborhoodStatistics，设置如图所示参数设置，单击Ok按钮，生成起伏度数据层。5）把道路中心线转成三维的效果，打开3DAnalyst-Convert-ConvertFeaturesto3D 数字高程模型实验十三6)、先对道路进行平滑editor–moreeditingtools—advancecdediting–smooth输入值为5。用中心线做缓冲区，选中中心线，复制，粘贴，重复两次，选中线的某一断，3danalyst—create/modifytin—createtinfromfeature,勾选三维线，点击ok7)、线转成面,画线将线闭合,merge一下，datamanagementtools–feature—featuretopolygon四、结论与讨论
