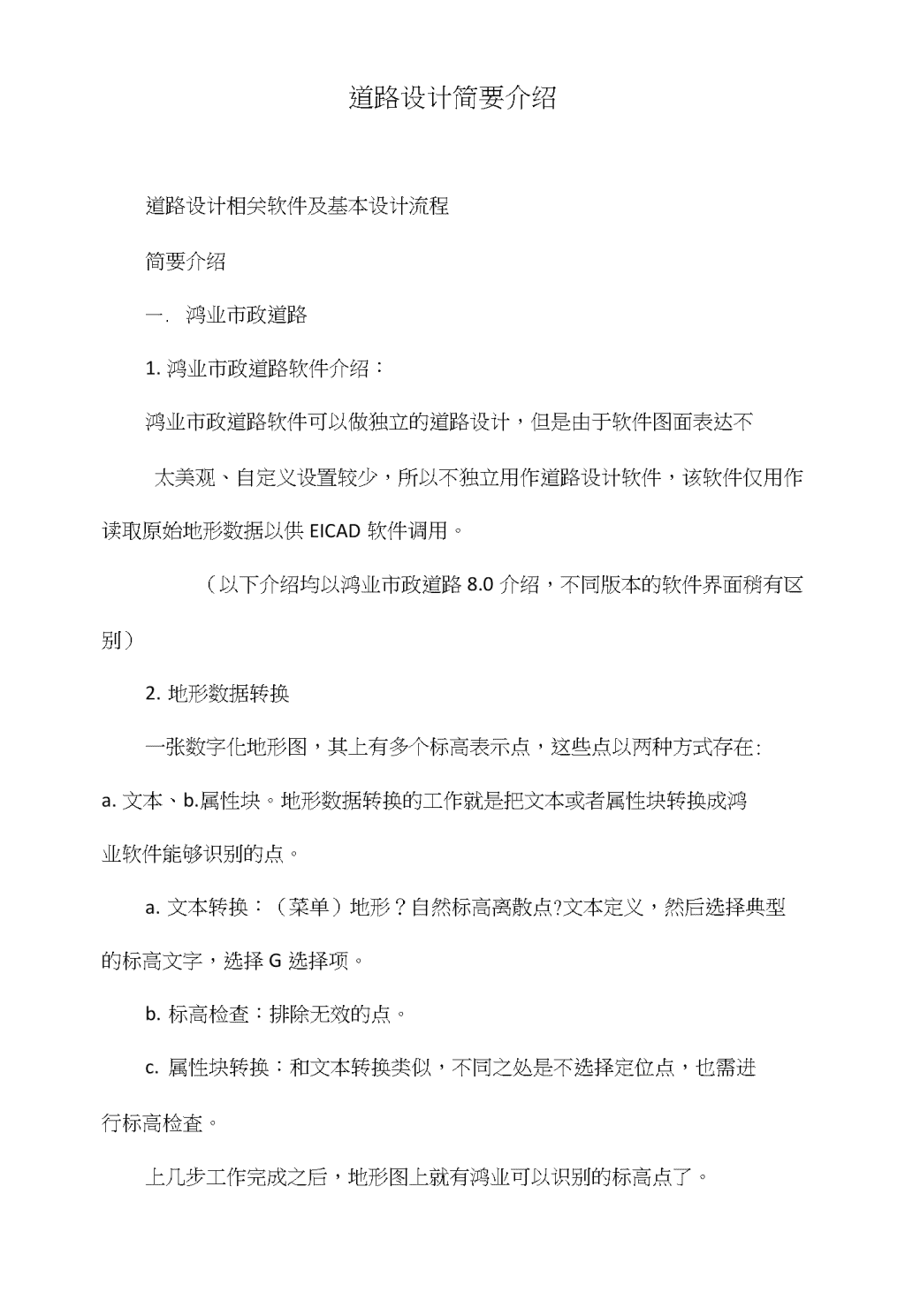

道路设计简要介绍 6页

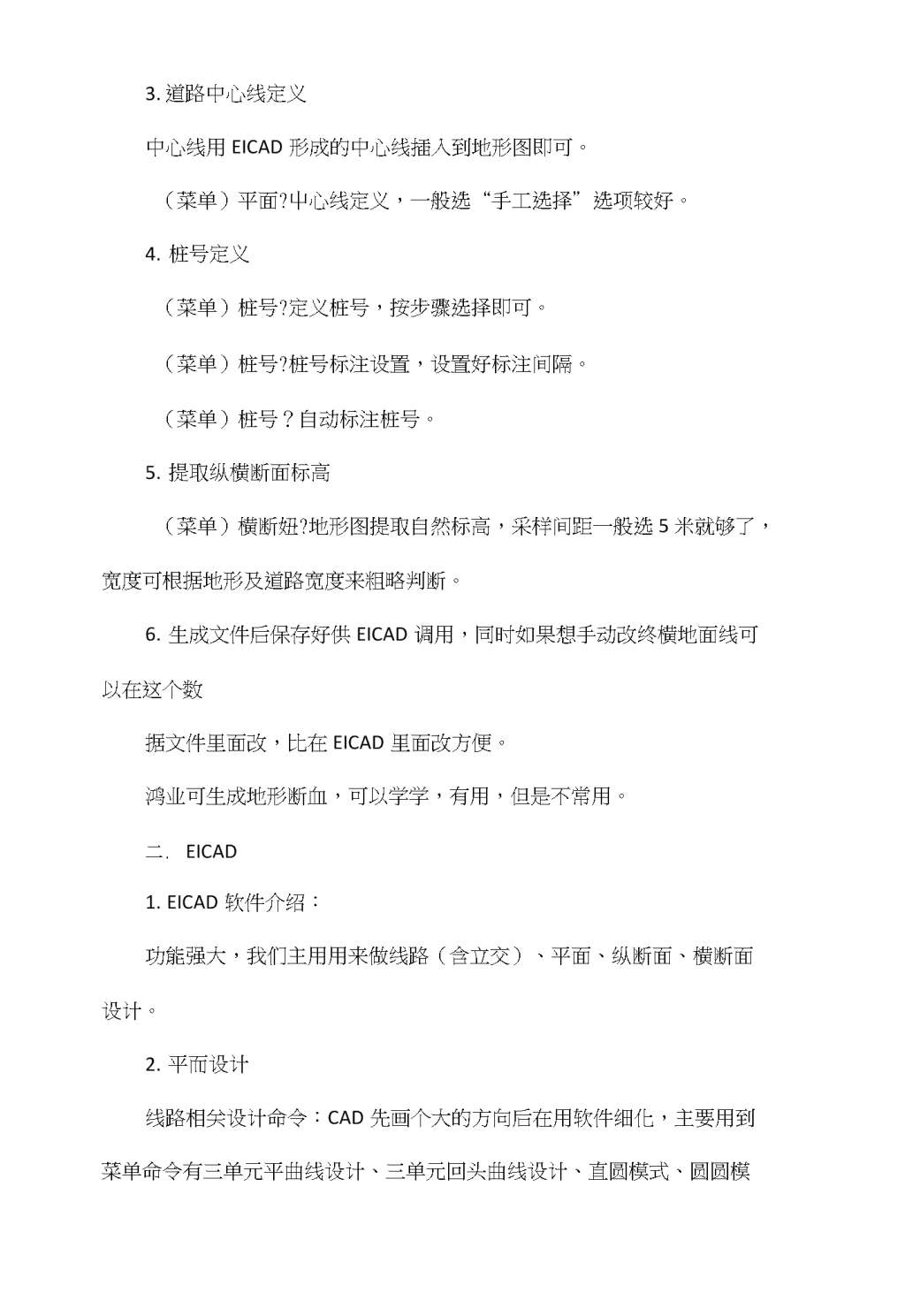

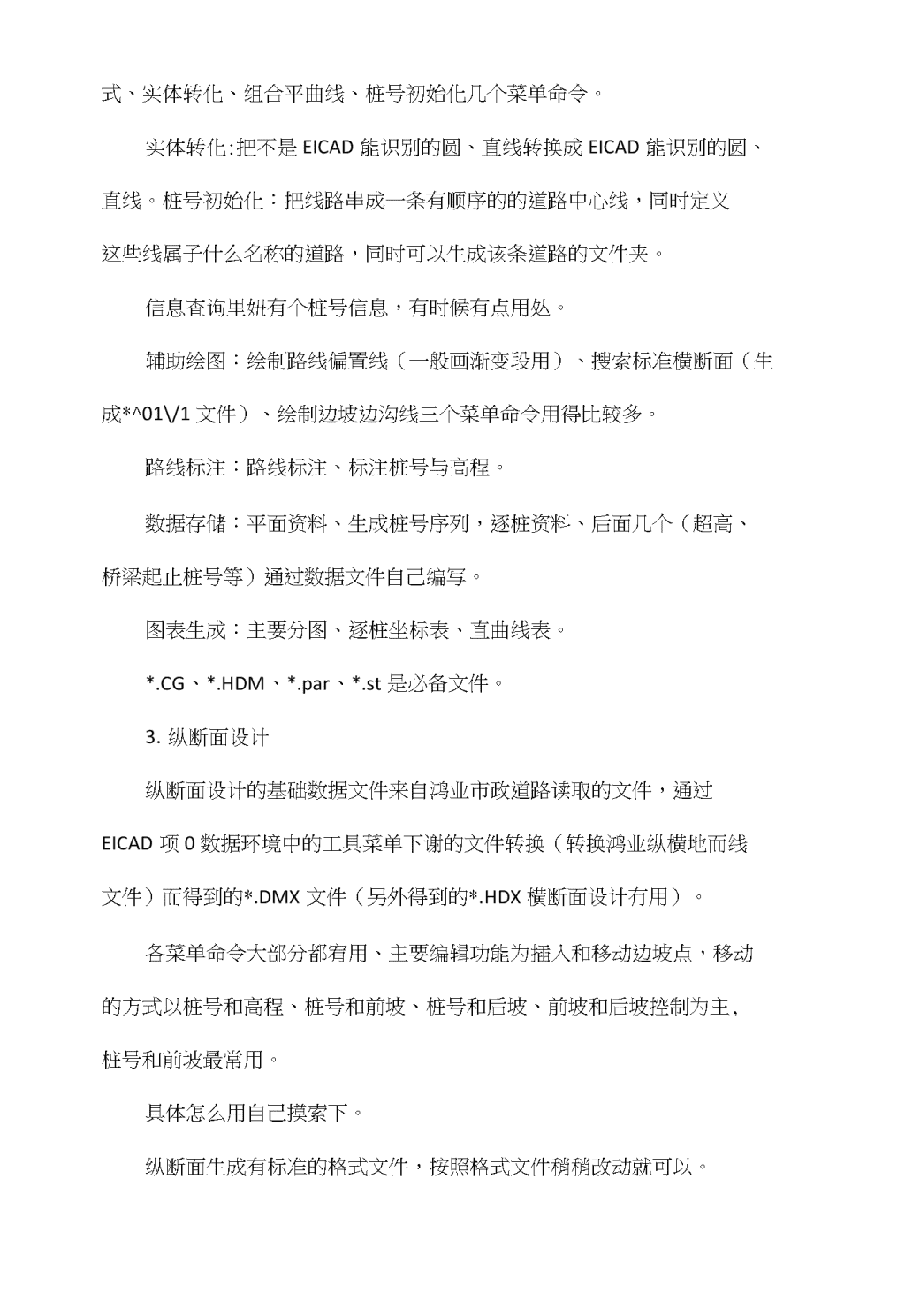

道路设计简要介绍道路设计相关软件及基本设计流程简要介绍一.鸿业市政道路1.鸿业市政道路软件介绍：鸿业市政道路软件可以做独立的道路设计，但是由于软件图面表达不太美观、自定义设置较少，所以不独立用作道路设计软件，该软件仅用作读取原始地形数据以供EICAD软件调用。（以下介绍均以鸿业市政道路8.0介绍，不同版本的软件界面稍有区别）2.地形数据转换一张数字化地形图，其上有多个标高表示点，这些点以两种方式存在:a.文本、b.属性块。地形数据转换的工作就是把文本或者属性块转换成鸿业软件能够识别的点。a.文本转换：（菜单）地形？自然标高离散点?文本定义，然后选择典型的标高文字，选择G选择项。b.标高检查：排除无效的点。c.属性块转换：和文本转换类似，不同之处是不选择定位点，也需进行标高检査。上几步工作完成之后，地形图上就有鸿业可以识别的标高点了。 1.道路中心线定义中心线用EICAD形成的中心线插入到地形图即可。（菜单）平面?屮心线定义，一般选“手工选择”选项较好。2.桩号定义（菜单）桩号?定义桩号，按步骤选择即可。（菜单）桩号?桩号标注设置，设置好标注间隔。（菜单）桩号？自动标注桩号。3.提取纵横断面标高（菜单）横断妞?地形图提取自然标高，采样间距一般选5米就够了，宽度可根据地形及道路宽度来粗略判断。4.生成文件后保存好供EICAD调用，同时如果想手动改终横地面线可以在这个数据文件里面改，比在EICAD里面改方便。鸿业可生成地形断血，可以学学，有用，但是不常用。一.EICAD1.EICAD软件介绍：功能强大，我们主用用来做线路（含立交）、平面、纵断面、横断面设计。2.平而设计线路相关设计命令：CAD先画个大的方向后在用软件细化，主要用到菜单命令有三单元平曲线设计、三单元回头曲线设计、直圆模式、圆圆模 式、实体转化、组合平曲线、桩号初始化几个菜单命令。实体转化:把不是EICAD能识别的圆、直线转换成EICAD能识别的圆、直线。桩号初始化：把线路串成一条有顺序的的道路中心线，同时定义这些线属子什么名称的道路，同时可以生成该条道路的文件夹。信息査询里妞有个桩号信息，有时候有点用处。辅助绘图：绘制路线偏置线（一般画渐变段用）、搜索标准横断面（生成*^01/1文件）、绘制边坡边沟线三个菜单命令用得比较多。路线标注：路线标注、标注桩号与高程。数据存储：平面资料、生成桩号序列，逐桩资料、后面几个（超高、桥梁起止桩号等）通过数据文件自己编写。图表生成：主要分图、逐桩坐标表、直曲线表。*.CG、*.HDM、*.par、*.st是必备文件。1.纵断面设计纵断面设计的基础数据文件来自鸿业市政道路读取的文件，通过EICAD项0数据环境中的工具菜单下谢的文件转换（转换鸿业纵横地而线文件）而得到的*.DMX文件（另外得到的*.HDX横断面设计冇用）。各菜单命令大部分都宥用、主要编辑功能为插入和移动边坡点，移动的方式以桩号和高程、桩号和前坡、桩号和后坡、前坡和后坡控制为主,桩号和前坡最常用。具体怎么用自己摸索下。纵断面生成有标准的格式文件，按照格式文件稍稍改动就可以。 1.横断面设计横断面设计主要是数据准备，比较麻烦的是边坡文件和边坡类型文件的设置。可以参照已有文件自己来修改编写。边坡一般控制方式有高程和宽度两种人式。尽量每段线都设置控制条件。横断面的生成有模式可以套，自己稍作改动即可。一.天正建筑1.屏幕左下角的比例设置，如果图是以米为单位的标准的话。设置为1：0.5=出图比例1:500,1：1=出图比例1:1000,1：2=出图比例1:2000,1：0.1=出图比例1:100。2.文字表格单行文字多行文字EXCEL和天正表格导入导出。3.尺寸标注逐点标注就OK.4.符号标注坐标标注引出标注做法标注图名标注二.打印成图 打印成图一般有两种方式，第一种CAD文件给图文单位、PLT文件给图文单位.1.CAD文件给图文单位：需每张图写上图幅大小，所用笔宽，我们较少采用此种出图方式。2.PLT,按某种特定型号的打印机生成PLT文件给图文单位，设计人员可以控制打印的质量，基本采用此种方式。目前我们基本采用OCETDS600打印机生成PLT。地形图按线宽0.1mm、淡显60%打印；粗线按0.5mm或者0.6mm打印(如道路边线)；屮粗线按0.4mm或者0.35mm打印；其余线按0.2mm或者0.25mm打印。五.道路设计主要涉及规范《道路工程制图标准》(GB50162-92)《道路交通标志和标线》(GB5768-2009)《公路工程质量检验评定标准》(」TGF80/1-2004)《工程建设标准强制性条文(公路工程部分)》(建标[2002]99号)《公路工程技术标准》(JTGB01-2003)《公路路线设计规范》(JTGD20-2006)《公路路基设计规范》(JTGD30-2004)《公路沥青路面设计规范》(JTJ014-2004)《公路沥青路面施工技术规范》(JTGF40-2004)《公路水泥混凝土路血设计规范》(」TGD40-2002) 《城市道路设计规范》(CJJ37-90)《城市桥梁设计准则》(Cjjll-93)《市政公用工程设计文件编制深度规定》(2004年3月)
