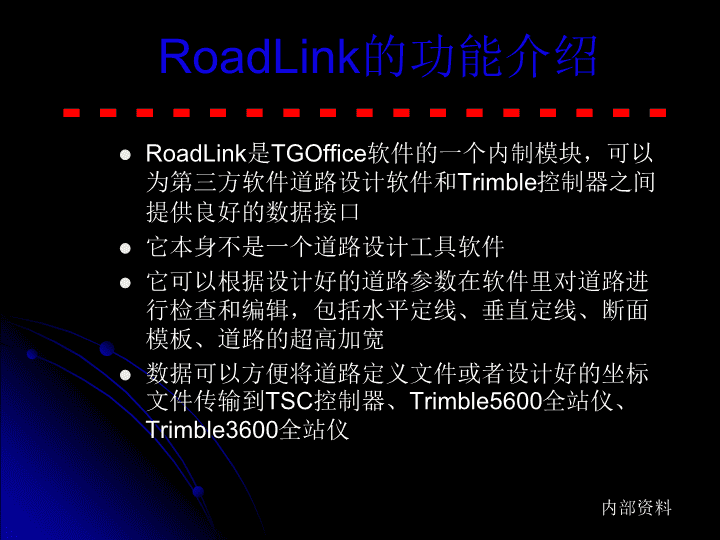

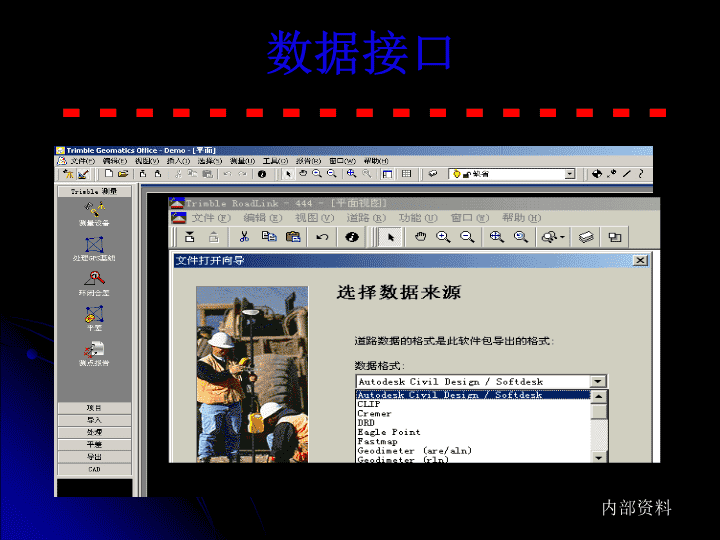

RoadLink道路设计软件TGOffice培训资料 RoadLink的功能介绍RoadLink是TGOffice软件的一个内制模块，可以为第三方软件道路设计软件和Trimble控制器之间提供良好的数据接口它本身不是一个道路设计工具软件它可以根据设计好的道路参数在软件里对道路进行检查和编辑，包括水平定线、垂直定线、断面模板、道路的超高加宽数据可以方便将道路定义文件或者设计好的坐标文件传输到TSC控制器、Trimble5600全站仪、Trimble3600全站仪 数据接口 简单的(*.tdf)定线数据定义格式例如:(*.tdf)水平定线格式HORIZ(水平定线开始)RN,Roadname(道路名称)N,Alignmentname(水平定线的名称)PT,E,N，(PT：代表点，E：代表东坐标，N：代表北坐标)R.,直线长度,直线的方位角，CL,螺旋曲线的长度,CC,圆曲线的长度,圆曲线的半径，(左偏为负，右偏为正) 灵活多样的定线方法 简单便捷的断面设计 方便的查询计算功能 与野外结合紧密数据传输 道路设计的4个组成部分定义一条道路的四个部分:水平定线垂直定线断面模版超高和加宽 水平定线RoadLink支持水平定线的输入方式:直接导入包含定线元素的第三方的设计文件从导入的DXF文件选择存在的线路信息手工输入定线参数进行全面编辑并报告相关参数道路设计–第一部分 道路设计–第二部分垂直定线RoadLink支持垂直定线的输入方式:直接导入包含定线元素的第三方的设计文件手工输入定线参数进行全面编辑并报告相关参数 道路设计–第三部分断面模版RoadLink支持模版方式:从图形模版编辑器来创建和编辑模版从用来存储和管理模版的模版库中选择 道路设计–第四部分超高和加宽RoadLink支持的道路超高和加宽方式:自动超高输入手工输入提供全面的用户定义模式提供可变的超高点位置 道路设计–总结道路设计包括以下四个部分:水平定线垂直定线断面模版超高和加宽 RoadLink的演示方法运行TGOffice软件，建立项目，选择RoadLink1模板导入第三方定义文件应用模板应用超高查看断面上传数据功能介绍——模板编辑器
