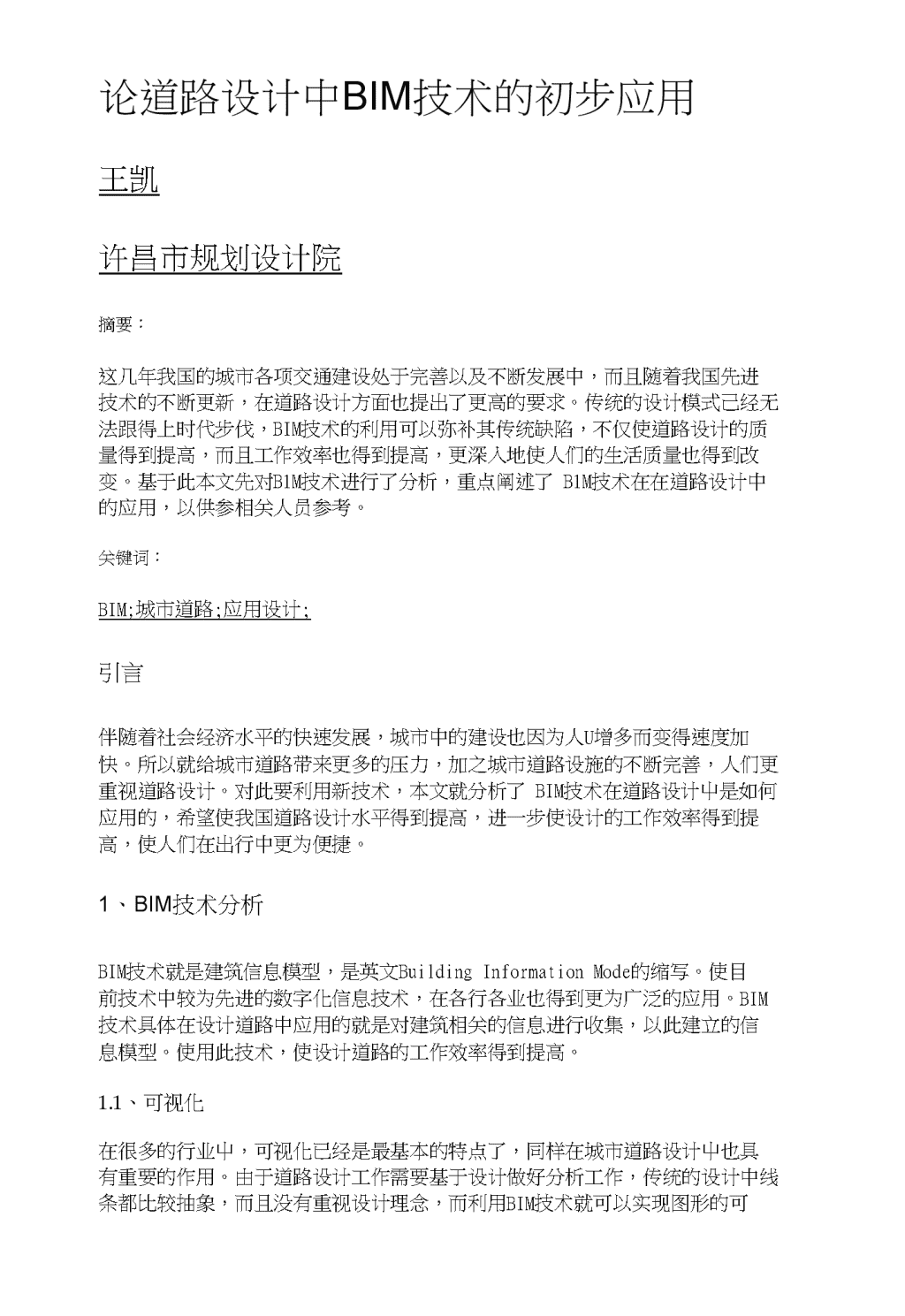

论道路设计中BIM技术的初步应用王凯许昌市规划设计院摘要：这几年我国的城市各项交通建设处于完善以及不断发展中，而且随着我国先进技术的不断更新，在道路设计方面也提出了更高的要求。传统的设计模式己经无法跟得上时代步伐，BIM技术的利用可以弥补其传统缺陷，不仅使道路设计的质量得到提高，而且工作效率也得到提高，更深入地使人们的生活质量也得到改变。基于此本文先对B1M技术进行了分析，重点阐述了B1M技术在在道路设计中的应用，以供参相关人员参考。关键词：BIM;城市道路;应用设计;引言伴随着社会经济水平的快速发展，城市中的建设也因为人U增多而变得速度加快。所以就给城市道路带来更多的压力，加之城市道路设施的不断完善，人们更重视道路设计。对此要利用新技术，本文就分析了BIM技术在道路设计屮是如何应用的，希望使我国道路设计水平得到提高，进一步使设计的工作效率得到提高，使人们在出行中更为便捷。1、BIM技术分析BIM技术就是建筑信息模型，是英文BuildingInformationMode的缩写。使目前技术中较为先进的数字化信息技术，在各行各业也得到更为广泛的应用。BIM技术具体在设计道路中应用的就是对建筑相关的信息进行收集，以此建立的信息模型。使用此技术，使设计道路的工作效率得到提高。1.1、可视化在很多的行业屮，可视化已经是最基本的特点了，同样在城市道路设计屮也具有重要的作用。由于道路设计工作需要基于设计做好分析工作，传统的设计中线条都比较抽象，而且没有重视设计理念，而利用BIM技术就可以实现图形的可 视化，进一步针对设计中有缺陷的地方进行改善，可以在展示中用专门的图形，分析以及评价图形，利用数据之后，在大脑中就会形成视觉性反馈。1.2、协调性在道路设计屮，由于要和各个部门进行协作，但由于其实际的问题存在着明显的劣势，导致无法在设计过程中，确保其各个部门紧密地进行协作，而各方之间的关系也得不到缓和，所以就要利用BIM技术突出的协调性，实现各个部门之间的同时运行，针对出现的不同问题要进行协调，在设计道路中得出其调查数据，按照要求，实现道路的有效设计。1.3、优化性在城市道路的整个过程中，设计以及施工整个过程，对技术的要求都是非常高的。我们要不断地对其进行优化，在设计中进行优化后，还需要进一步进行优化。利用BIM技术，技术要求更是高，在应用的过程中都是利用资料早进行模型的建立，但限于具体的情况，有些工程比较复杂，就需要重新评估项0，再进行利用BIM技术，实现其道路设计的优化性，以此让市政工程建设更为有序地进行。1.4、模拟性利用BIM技术模拟性是一个重要特点，最主要在市政道路设计中应用，可以将设计效果体现出来。就是在设计仿真的模拟中结合数字化以及智能化的仿真模拟系统，利用模型道路设计得到具体实现。针对道路也可以实现路况设计，在路况的红绿灯实验模拟中，就使得得到真实操作得以实现。2、BIM应用在道路设计中的优势2.1、充分表达设计的意图和传统的二维设计方法相比较，BTM技术在构建模型中是三维的，弥补了传统中的缺陷问题。在设计道路屮利用BIM技术，可以将设计者的重要设计思路得到展现。由于三维性，人们就可以非常直观地看到其设计效果，利用设计效果设计人员可以想到其设计后的效果，就可以有针对性地对其中出现的问题进行及时修改。总之在设计中充分表达了设计者的想法，在设计中人员就可以方便地进行修改以及完善，使最后的设计效果更为完美。2.2、分析能力模拟能力提升利用B1M技术由于具有较强的模拟功能，就可以在道路设计中，首先为了确保设计出的模型要和建设道路的实际状况保持一致性，就要了解其道路的类型。其设计方案在利用BIM技术进行模拟后，再及时地调整其方案。而且针对方案中出 现的问题，利用BIM技术，及时地得到改正，使道路设计工作的效率更为高，有利于施工。BTM技术的模拟功能，使设计优势发挥了作用，风险得到规避。2.3、强大的三维图形处理能力BIM技术在三维建模上具有优势，在道路设计上经常会利用Autodesk公司的Civil3D软件，就是利用了B1M技术。主耍体现在绘制地形阁、画出道路中心线以及设计道路的纵向断面方面，对应的技术利用就是三维可以形象地将地形高程等信息表达、拟合线位以及优化缓和曲线以及长度等、编制断面是根据道路中心线完成的。和传统的处理技术相比。BTM技术的应用就很方便地将设计工作完成，而且是三维的。3、BIM技术在道路设计中的具体应用分析3.1、切合国际标准跟国外BIM技术应用较为发达的国家相比较，我国利用BIM技术在道路设计方面存在着很大的差异。由于我国的人们利用习惯方式存在差异，BTM的利用还是基于我国的棊本国情，虽然国际上对此要标准以及要求，我国设计和国际存在差异，但还是把国际上的建模标准融入到道路设计中，形成了有利于我国的设计标准。我国也在努力向国际标准接近。3.2、三维建模设计由于和国外的BTM技术相比，我国在技术利用以及相关产品上都是落后于国外的，一直到21世纪之处才开始慢慢发展。随着BIM技术的不断成熟，现如今在各个行业中已经得到更为广泛的应用，而且在其社会效益以及经济效益上也收获颇丰。在道路设计中由B1M技术衍生出了许多的设计软件，其都是可以构建三维的设计信息模型的，BIM技术的未来发展中，模型就会将有更多的子模型出现，而这些模型又都是精确度比较高而且更加精细的模型，这种模型方式的利用，使道路设计更为方便，在未来得到更为精确化的设计。3.3、强化协同设计操作传统的二维设计都是利用效率较低而且非常复杂的工作模式，由于BIM技术的特点之一就是协同性，利用此特点不管在任何行业都会得到更为管广泛的应用，弥补其传统模式的缺陷，提高其工作效率。在道路设计中，主要体现在以下的方面:第一，利用BIM技术，当利用其它软件时，可以起到更为协调的操作，而且它们之间还互不干扰，各个软件数据模块之间实现了有效传递以及分享信息的作用；第二，在设计中由于涉及到很多的人员，利用BIM技术就可以实现高效协同而又不相互干扰的作用，使道路设计更具有无法比拟的优势。3.4、市政道路的横断面设计 在创建道路装配中，会利用基于BIM技术的Civil3D程序。在组合装配时为了得到最为精确的模型，就要在部件选择上用比较好的部件。第一，确定装配名称时要根据装配命令进行;第二，将一根竖线插入到屏幕中，道路中心线即是装配基准线，在屏幕屮用阅形进行标记;第三，装配工作完成之前要通过部件工具板的选项板;第四，横断面的确定，应该提前进行装配，如果之后需耍装配根据具体情况进行选择。Civil3D程序的显著特点是动态关联性，所以当城市道路装配中有改动时，对装配的部件进行参数改动时，利用其程序特点，可以迅速地更新道路模型。3.5、道路的中心线设计在城市道路设计工作中，在设计道路中心线时，就要结合实际情况以及相关的规范要求进行全面考虑。当对道路中心线线位进行确定时，一方面要进行拟合，另一方面要做针对性的调整性的工作，如在圆曲线长度和半径、缓和曲线等方面。对此要先在地形图屮选好位置，把道路屮心线就要放在合适的位置上。4、BIM在道路设计中的应用展望4.1、城市交通规划在交通规划方面是未来一个方向，利用BIM技术，以物联网以及GIS技术为辅，可以使城市交通规划管理更为有序，更为全面，未来发展中朝向更智能的方向发展。4.2、城市综合管廊在城市管理中，BIM技术的未来可以应用在对综合管廊进行管理以及运行中，在整个过程中都可以应用，如策划与设计，施工以及管理过程等。4.3、智慧城市如今随着信息化的不断发展，在城市道路应用发展中，未来的其中之一发展方向-智慧城市。由于BIM技术的利用，加上城市信息模型也是由每一个信息模型组成的，利用此技术可以为构建智慧型城市贡献一份力量。结束语总之，近几年随着我国在道路建设方面的不断发展，先进技术的不断更新，对技术的水平要求也不断地在提高。由于我国在道路设计方面传统的技术已经跟不上时代的发展了，利用B1M技术，虽然也己经得到发展，但和国外相比还是存在很大的差异。所以未来在道路设计上依然需要我们不断地加强技术上的创新应用，对此木文就对BIM技术进行了分析，阐述了BIM应用在道路设计中的优势以 及应用，对其进行了展望，希望可以促进我W的道路建设发展，进一步促进我国经济的稳定发展。参考文献[1]余萌.BIM技术在市政道路设计屮的应用研宂[J].四川建材，2016，42(02):149-151.[2]梁晓飞.BIM技术在市政道路设计中的运用[J].房地产导刊，2016,(07):69.[3]高书克.BIM技术在市政道路设计中的应用[A].中国土木工程学会计算机应用分会、中国建筑学会建筑结构分会计算机应用专业委员会.第十七届全国工程建设计算机应用大会论文集[C].屮国土木工程学会计算机应用分会、屮国建筑学会逮筑结构分会计算机应用专业委员会:，2014:5.[4]周豪.BIM在城市道路设计中的应用研究[D].南京林业大学，2015.
