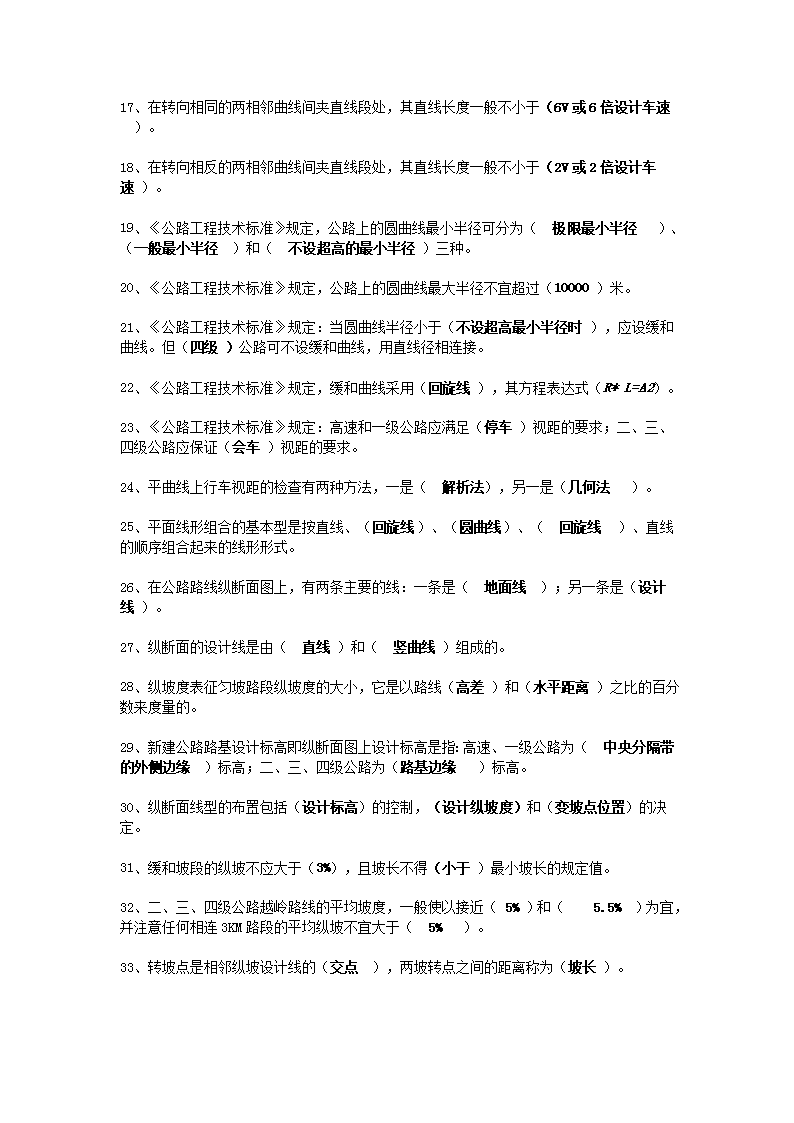

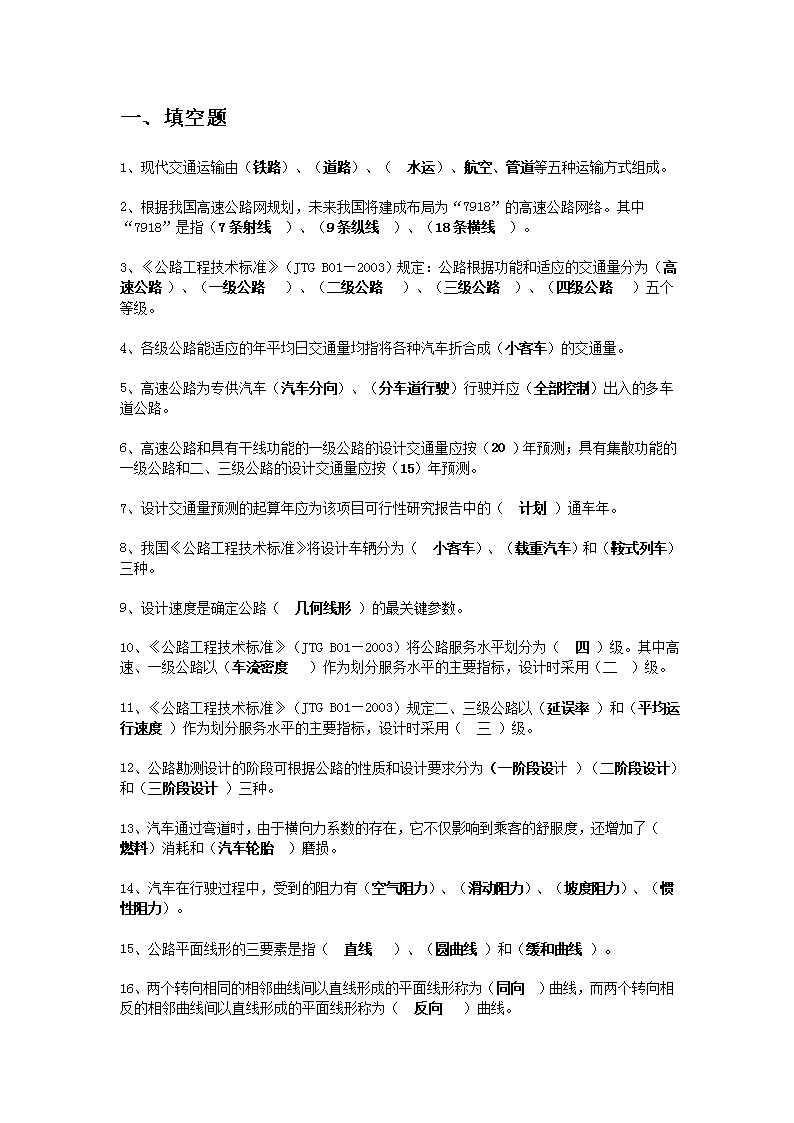

一、填空题1、现代交通运输由（铁路）、（道路）、（ 水运）、航空、管道等五种运输方式组成。2、根据我国高速公路网规划，未来我国将建成布局为“7918”的高速公路网络。其中“7918”是指（7条射线 ）、（9条纵线 ）、（18条横线 ）。3、《公路工程技术标准》（JTGB01—2003）规定：公路根据功能和适应的交通量分为（高速公路）、（一级公路 ）、（二级公路 ）、（三级公路 ）、（四级公路 ）五个等级。4、各级公路能适应的年平均日交通量均指将各种汽车折合成（小客车）的交通量。5、高速公路为专供汽车（汽车分向）、（分车道行驶）行驶并应（全部控制）出入的多车道公路。6、高速公路和具有干线功能的一级公路的设计交通量应按（20）年预测；具有集散功能的一级公路和二、三级公路的设计交通量应按（15）年预测。7、设计交通量预测的起算年应为该项目可行性研究报告中的（ 计划）通车年。8、我国《公路工程技术标准》将设计车辆分为（ 小客车）、（载重汽车）和（鞍式列车）三种。9、设计速度是确定公路（ 几何线形）的最关键参数。10、《公路工程技术标准》（JTGB01—2003）将公路服务水平划分为（ 四）级。其中高速、一级公路以（车流密度 ）作为划分服务水平的主要指标，设计时采用（二）级。11、《公路工程技术标准》（JTGB01—2003）规定二、三级公路以（延误率）和（平均运行速度）作为划分服务水平的主要指标，设计时采用（ 三）级。12、公路勘测设计的阶段可根据公路的性质和设计要求分为（一阶段设计）（二阶段设计）和（三阶段设计）三种。13、汽车通过弯道时，由于横向力系数的存在，它不仅影响到乘客的舒服度，还增加了（ 燃料）消耗和（汽车轮胎 ）磨损。14、汽车在行驶过程中，受到的阻力有（空气阻力）、（滑动阻力）、（坡度阻力）、（惯性阻力）。15、公路平面线形的三要素是指（ 直线 ）、（圆曲线）和（缓和曲线）。16、两个转向相同的相邻曲线间以直线形成的平面线形称为（同向 ）曲线，而两个转向相反的相邻曲线间以直线形成的平面线形称为（ 反向 ）曲线。 17、在转向相同的两相邻曲线间夹直线段处，其直线长度一般不小于（6V或6倍设计车速 ）。18、在转向相反的两相邻曲线间夹直线段处，其直线长度一般不小于（2V或2倍设计车速）。19、《公路工程技术标准》规定，公路上的圆曲线最小半径可分为（ 极限最小半径 ）、（一般最小半径 ）和（ 不设超高的最小半径）三种。20、《公路工程技术标准》规定，公路上的圆曲线最大半径不宜超过（10000）米。21、《公路工程技术标准》规定：当圆曲线半径小于（不设超高最小半径时），应设缓和曲线。但（四级）公路可不设缓和曲线，用直线径相连接。22、《公路工程技术标准》规定，缓和曲线采用（回旋线），其方程表达式（R*L=A2）。23、《公路工程技术标准》规定：高速和一级公路应满足（停车）视距的要求；二、三、四级公路应保证（会车）视距的要求。24、平曲线上行车视距的检查有两种方法，一是（ 解析法），另一是（几何法 ）。25、平面线形组合的基本型是按直线、（回旋线）、（圆曲线）、（ 回旋线 ）、直线的顺序组合起来的线形形式。26、在公路路线纵断面图上，有两条主要的线：一条是（ 地面线 ）；另一条是（设计线）。27、纵断面的设计线是由（ 直线）和（ 竖曲线）组成的。28、纵坡度表征匀坡路段纵坡度的大小，它是以路线（高差）和（水平距离）之比的百分数来度量的。29、新建公路路基设计标高即纵断面图上设计标高是指：高速、一级公路为（ 中央分隔带的外侧边缘 ）标高；二、三、四级公路为（路基边缘 ）标高。30、纵断面线型的布置包括（设计标高）的控制，（设计纵坡度）和（变坡点位置）的决定。31、缓和坡段的纵坡不应大于（3%），且坡长不得（小于）最小坡长的规定值。32、二、三、四级公路越岭路线的平均坡度，一般使以接近（5%）和（  5.5% ）为宜，并注意任何相连3KM路段的平均纵坡不宜大于（ 5% ）。33、转坡点是相邻纵坡设计线的（交点 ），两坡转点之间的距离称为（坡长）。 34、在凸形竖曲线的顶部或凹形竖曲线的底部应避免插入（小半径 ）平曲线，或将这些顶点作为反向平曲线的（ 拐点）。35、纵断面设计的最后成果，主要反映在路线（纵断面设计）图和（路基设计）表上。36、高速公路和一级公路的路基横断面由（行车道）、（中间带）、（路肩）以及紧急停车带、爬坡车道、变速车道等组成。37、二、三、四级公路的路基横断面由（行车道）、（ 路肩）以及错车道组成。38、路基填土高度小于（20）米大于（0.5）米的路堤称为一般路堤。39、路基挖方深度小于（20）米、一般地质条件下的路堑称为一般路堑。40、路基边坡的坡度，习惯上用边坡的（高度 ）与（宽度）的比值来表示。41、为防止零星土石碎落物落入边沟，通常在路堑边坡坡脚与边沟外侧边缘之间，设置（碎落台）。42、若平均运距（小于 ）免费运距时，可不计运费。43、土石方纵向调配时，从（挖方）体积重心到（ 填方 ）体积重心的距离称为平均运距。44、计价土石方数量V计=（V挖 ）+（V借）。45、填方=本桩利用+（填缺）；挖方=本桩利用+（挖余）。46、填缺=远运利用+（借方）；挖余=远运利用+（废方）。47、本公里土石方调配完毕，应进行公里合计，总闭合核算式为：（跨公里调入方）+挖方+（ 借方）=（跨公里调出方）+（填方）+废方。48、一般情况下，（挖方）路基和填土高度小于（ 1.0 ）米的矮路堤均应设置边沟。49、中间带由（中央分隔带）及两条左侧（左缘带）组成。50、取土坑分为（路侧取土坑）和（路外集中取土坑）两种方式。51、路基工程中的挖方按（天然密实方）体积计算，填方按（压实后的）体积计算。52、横断面设计成果主要是（路基横断面设计图）和（路基土石方计算表）。53、选线是一项涉及面广、影响因素多、（政策性）和（技术性）都很强的工作。54、选线一般要经过的三个步骤是（ 全面布局）、（逐段安排）、（具体选线 ）。 55、根据方案比较深度上的不同，路线方案比较可分为（原则性方案比较）和（详细方案比较）两种。56、平原区地形持征是：地面起伏不大，一般自然坡度都在（3度）以下。57、沿溪线布局时，需要解决的三个问题是（河岸选择）、（线位高度）及（桥位选择 ）。58、越岭线布线应解决的主要问题是：选择（垭口的位置），确定（过岭标高），拟定垭口两侧（展线方式）。59、越岭线展线方式主要有（自然展线）、（回头展线）、（螺旋展线）等三种。60、根据地形情况的不同丘陵区路线布设的方式一般按三类地带分段布线：平坦地带（走直线），斜坡地带（走均匀线），起伏地带（走中间）。61、沿河线选线，路线应优先考虑布置在具有（台地可利用，支沟较少，较小），且无地质不良现象，而且（不宜被水流冲刷），以及（冲刷较轻）的河岸上。62、当确定采用山脊线方案后，路线布置主要解决选择（控制垭口选择）、（侧坡选择）和（试坡布线）三个问题。63、公路定线一般有（纸上）定线、（实地）定线和（ 航测）定线三种方法。64、实地放线的方法很多，常用的有（穿越交点线）、（拔角法）、（直接定交点）等。65、在地形、地物条件受限制时，圆曲线半径的确定一般可由（外距）、（ 切线长）和（曲线长）控制，也可由曲线上任意点控制和纵坡控制等。66、在确定园曲线半径时，宜先用大于《标准》所规定的（一般最小）半径，只有当受地形、地物或其他条件限制时，方可采用小于（一般最小）半径值，不要轻易采用（极限最小）半径。67、平面控制网的布设应符合（因地制宜）、（技术先进）、（经济合理）、（确保质量）的原则。68、初测阶段水准点应沿公路布设，水准点宜设于公路中心线两侧（50-300米）范围之内。水准点间距宜为（1-1.5KM）。69、公路定测目的是为（施工图设计）和（编制工程预算）提供资料。70、断链有“长链”和“短链”之分，当路线桩号长于地面实际里程时叫（短链），反之则叫（长链）。若有桩号k3+110=k3+105.21则为（长链4.79米），若有桩号k3+157=k3+207则为（短链50米）。 71、定测阶段的水准点应沿线布设且有足够的数量，平原微丘区间距为（1-2KM）；山岭重丘间距为（0.5-1.0KM）。72、定测阶段的筑路材料料场调查主要有三个方面内容：料场（使用）条件的调查、料场（开采）条件的调查、料场（运输）条件的调查。73、桩号K5+178.50表示路线（起点）至桩位的（水平）距离为（5178.50）M。74、能否设置缓和曲线的判别式为（α≥2β）。75、定测阶段中平组的任务是测出各中桩的（地面）高程并与水准点闭合。76、公路小桥涵采用的水文调查方法有（形态调查法）、（径流形成法）和（ 直接类比法）。77、横断面测量的工作内容有横断面（方向确定）、横断面（施测）与横断面图（绘制）三项。78、对改建公路中基本利用现有公路的定测，中线钉桩时一般采用沿路中线设（点）桩和路边设（指示）桩的方法。79、《公路工程技术标准》（JTG B01—2003）将公路服务水平划分为四级。其中高速、一级公路以（车流密度）作为划分服务水平的主要指标，二、三级公路以（延误率）和（平均运行速）度作为划分服务水平的主要指标。81、我国测量坐标系统通常有三种，即（大地坐标系统）（高斯3º平面坐标系统）（平面直角坐标系统） 。82、停车视距可分解为  反应距离 、制动距离两部分距离。84、在地形、地物条件受限制时，圆曲线半径的确定一般可由外距、 曲线长和 切线长 控制，也可由曲线上任意点控制和纵坡控制等。85、对于交通量较大的交叉口，减少或消灭冲突点的措施通常有建立交通管制，采用渠化交通，创建立体交叉。86、“3S”系统是指：地理信息系统、全球卫星定位系统、遥感技术 系统。二、选择题1、高速公路和一级公路容许的交通组成是（A ）。A专供汽车行驶     B专供小客车行驶     C混合交通行驶2、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（A  ）。A年平均昼夜交通量  B日平均小时交通量      C最大交通量 3、公路设计交通量是指（ C ）。A公路设计时的交通量 B公路竣工开放交通时的交通量  C设计年限末的交通量4、双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为（ C ）。A1000-4000辆     B3000-7500辆      C5000~15000辆5、确定公路等级的重要依据是（ B ）。A设计车辆       B交通量           C设计车速6、公路的设计车速是指在该设计路段内能保持安全和舒适行驶的（ B ）行车速度。A最小           B最大        C受限制部分所能允许的最大7、横向力系数的定义（ A ）。A单位车重上受到的横向力   B横向力和竖向力的比值 C横向力和垂向力的比值8、反映汽车在圆曲线上行驶横向安全、稳定程度的指标是（ D ）。A离心力        B 横向力       C垂向力    D横向力系数9、汽车转弯行驶时的理论轨迹为（ D ）。A二次抛物线       B高次抛物线   C双柳线 D回旋曲线10、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是（ B ）。A3%           B2%          C5%         D非定值11、基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（ A ）。A1：1：1    B 1：2：1   C1：2：3        D3：2：112、技术标准规定各级公路最大容许合成坡度的目的是（ A ）。A控制急弯和陡坡的组合         B控制最大超高横坡度C保证冰雪路面行车安全         D比纵坡指标更科学合理13、不使驾驶员操作方向盘感到困难的平曲线最小长度为设计车速的（ D）行程。 A3s          B5s           C6s      D9s 14、横净距是指视距线至（ C ）的法向距离。A路中线    B路面内边缘线   C行车轨迹线      D路基内边缘线15、各级公路超高横坡度的最小值是（ B ）。A1.5%      B2%     C3%        D直线段路拱横坡度16、二、三、四级公路的路基设计标高一般是指（ C ）。A路基中线标高   B路面边缘标高    C路基边缘标高   D路基坡角标高17、设有中间带的高速公路和一级公路，其路基设计标高为（ D ）。A路面中线标高            B路面边缘标高C路缘带外侧边缘标高    D中央分隔带外侧边缘标高            18、凸形竖曲线最小长度和最小半径地确定，主要根据（ A ）来选取其中较大值。A行程时间，离心力和视距   B行车时间和离心力           C行车时间和视距       D视距和理性加速度19、竖曲线起终点对应的里程桩号之差为竖曲线的（ C ）。A切线长            B切曲差           C曲线长20、平原微丘区一级公路合成坡度的限制值为10%，设计中某一路段，按平曲线半径设置超高横坡度达到10%则此路段纵坡度只能用到(  A  ).A0%     B0.3%     C2%         D3%21、最大纵坡的限制主要是考虑（ B ）时汽车行驶的安全。A上坡          B 下坡            C平坡22、确定路线最小纵坡的依据是（ D ）。A汽车动力性能     B公路等级     C自然因素      D排水要求23、公路的最小坡长通常是以设计车速行驶（ A ）的行程来规定的。A3-6s      B6-9s    C9-15s     D15-20s24、在平原区，纵断面设计标高的控制主要取决于（ A ）。 A路基最小填土高度              B土石方填挖平衡 C最小纵坡和坡长               D路基设计洪水频率25、在纵坡设计中，转坡点桩号应设在（ B ）的整数倍桩号处。A5m      B10m       C20m        D5.0m       26、《公路工程技术标准》规定，公路竖曲线采用（ A ）。A二次抛物线     B三次抛物线     C回旋曲线     D双曲线27、路基设计表是汇集了路线（ D ）设计成果。A平面      B纵断面      C横断面      D平、纵、横28、（ B ）的横断面称为典型横断面。A特殊设计           B经常采用              C不常采用29、一般路堤是指（ B ）。A填土高度在12m以下的路堤 B填土高度在20m以内的路堤C边坡采用1：1.5的路堤。30、一般路堑是指（ A ）。A一般地质条件下挖方深度不小于20m的路基B一般情况下，挖方深度在10m左右的路基。       C挖方深度小于20的路基31、路基土石方的体积数量（ C ）。A应扣除桥涵，挡土墙的体积      B不扣除桥涵体积C应扣除大、中桥及隧道所占路线长度的体积32、人工运输土石时，免费运距为第一个（ A ）。A20m           B10m            C50m33、路基填方用土取“调”或“借”的界限距离称为（  D ）。A免费运距     B平均运距     C超运运距      D经济运距34、下面关于横断面上“经济点”的说法不正确的是（ D ）。 A当地面横坡度不大时，挖方和填方基本平衡的标高控制点B当地面横坡度较陡时，路基多挖少填的标高控制点C当地面横坡度很陡时，路基全挖或深挖的标高控制点。D纵坡面上沿线各种标高控制点的统称。35、护坡道的作用是（ A ）。A减缓路堤边坡保证路基稳定            B路基排水的重要设施C属于路基防护工程范畴              D设置弃土堆的理想位置36、绘制横断面图的比例尺一般为（ B ）。A1：100        B1：200         C1：500     D1：100037、越岭线在选线中起主导作用的是（ B ）。A平面与纵面          B纵断面          C地质与土质38、平原区布线应合理考虑路线与城镇的关系，一般是（ C ）。A穿过城镇           B离开城镇         C靠近城镇39、沿河线应保证不受洪水威胁，其选线的要点首先在于（ B ）。A横断面           B平面与纵面        C地质与土质40、沿溪线低线位的优点，其中有（ A ）。A平纵面比较顺直平缓，路线线形可采用较高的技术标准B路基防护工程少             C在狭窄河谷地段，路基废方处理容易41、为在地形上某两控制点间确定路线的导向线，此地形图的等高距为2m，比例尺为1：2000，拟定此段路线平均纵坡为4%，分规所张的开度应为（  C   ）。A5cm      B2cm        C2.5cm        D4cm42、纸上定线中横断面的控制，主要为了控制（ B ）。A路基设计标高     B经济点最佳位置      C路线的纵坡度43、两个相邻的反向曲线间应保留一定的直线段长度，其半径应根据（ B ）来确定。 A曲线长       B切线长          C外距44、导线交点内侧有障碍物，曲线半径一般应根据（  C）来确定。A曲线长        B切线长          C外距45、按照平均纵坡在等高线上所截取的长度的各个连线为（ B ）。A自由型路线      B均坡线          C导向线46、根据地形地物，以及工程艰巨性和地质不良情况，选择相应的控制点，调整控制点前、后纵坡，在等高线上截取的各点连线为（ C ）。A自由型路线      B均坡         C导向线47、复曲线半径的选择应先选（ B ）。A第一曲线半径     B受地形控制较严重的那个半径     C第二个曲线半径48、定线测量阶段，测角是观测路线（ B ）。A左角          B右角            C转角49、路线起终点的固定至少应选择（ A ）固定点作护桩。A二个         B三个            C四个50、进行路线固定时，一定要量出护桩至固定桩的（ C ）。A水平距离          B垂直距离         C空间距离51、初步测量结束后需要编制（ C ）。A竣工决算         B施工预算        C设计概算52、某段路线起点桩号为K1+380，终点桩号为K27+394.58，中间有两处断链，一处长链57.94m，一处短链43.36m，则该路线总长（ A ）。A26029.16m       B27380m     C26000m53、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（ A  ）。A. 年平均日交通量      B. 日平均小时交通量       C.最大交通量54、公路设计时确定其几何线形的最关键的参数是（ C  ）。A. 设计车辆       B .交通量        C. 设计车速55、超高附加纵坡度，是指超高后的（ B  ）纵坡比原设计纵坡增加的坡度。A.外侧路肩边缘      B.外侧路面边缘          C.路面中心 56、公路弯道加宽一般在（ B  ）进行。A. 外侧        B. 内侧          C .两侧同时57、高速、一级公路一般情况下应保证（ A  ）。A .停车视距      B.会车视距         C .超车视距58、一般公路在高路堤情况下的超高构成可采用（ B  ）。A. 内边轴旋转       B.外边轴旋转         C. 中轴旋转59、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是（ B  ）。A. 3%           B. 2%         C.非定值61、二、三、四级公路的路基设计标高一般是指（ C  ）。A. 路基中线标高     B.路面边缘标高        C.路基边缘标高 62、凸形竖曲线最小长度和最小半径地确定，主要根据（A ）来选取其中较大值。A. 行程时间、离心力和视距  B. 加速度、行车时间和离心力 C.加速度、行车时间和视距63、汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就（ B ）行驶。A. 加速     B. 等速        C. 减速       D. 无法确定64、在平原区，纵断面设计标高的控制主要取决于（ A  ）。A. 路基最小填土高度    B. 土石方填挖平衡     C. 最小纵坡和坡长  68、导线交点内侧有障碍物，曲线半径一般应根据（  C ）来确定。A.曲线长        B.切线长          C.外距70、当平曲线半径小于（ B   ）时，平曲线应设置超高。A. 一般最小半径   B. 不设超高最小半径    C. 极限最小半径    71、路基设计表是汇集了（  C    ）。A.平面、纵面综合设计成果   B.纵、横面综合设计成果  C.平、横、纵综合设计成果五、计算题1、假设车轮距为1.7m，装载重心高度 hg=1.8m，曲线半径R-50m，路拱坡度i0=±0.03，求倾覆的临界速度。 3.某单圆曲线，交点桩号为K0+350，转角αy=46°30′，若要该曲线外距控制为4.60m，试确定该曲线的平曲线半径，并计算曲线元素及主点桩号解：E=R(secα/2-1)得R=4.6/secα-1=51.11m取5m整倍数,半径取55mT=Rtgα/2=23.63E=R(secα/2-1)=4.86L=παR/180=22.32J=2T-L=24.94交点里程桩号，交点桩号为K0+350ZY=K0+350-T=K0+326.37YZ=ZY+L=K0+326.37+L=K0+348.69QZ=ZY+L/2=K0+348.69+22.32/2=K0+359.854.已知两相邻平曲线：JD50桩号为K9+977.54，T=65.42m，缓和曲线长Ls=35米，切曲差J=1.25m；JD51桩号为K10+182.69，T=45.83m。试计算（1）JD50平曲线五个主点桩桩号；（2）JD50—JD51交点间的距离；（3）两曲线间的直线长度为多少。 5．如图1所示，A点里程桩号为K3+040，其设计标高为478．00m，变坡点B(K3+240)处竖曲线的切线长用25m。求：K3+215，K3+240，K3+260及C点(K3+390)的设计标高。 6.某山岭区二级公路，变坡点桩号为K3+030.00，高程为427.68，前坡为上坡，i1=+5%，后坡为下坡，i2=－4%，竖曲线半径R=2000m。试计算竖曲线诸要素以及桩号为K3+000.00和K3+100.00处的设计标高。 7．某竖曲线半径R=3000m，其相邻坡段的纵坡度分别为：i1=3%，i2=1%，转坡点桩号为K6+770，高程为396．67m。要求完成：(1)竖曲线各要素计算；(2)如果曲线上每隔10m设置一桩，请按表1完成竖曲线上各桩点的高程计算。 竖曲线高程计算表                   表1桩   号至曲线起、终点距离   (m)标高改正值(m)坡道高程(m)竖曲线高程(m) +740 0 0 395.77 395.77 +750 10 0.02 396.07 396.05 +760 20 0.07 396.37 396.30 +770 30 0.15 396.67 396.52 +780 20 0.07 396.77 396.70  +790 10 0.02 396.87 396.85 +800 0 0 396.97 396.97     图28．如图2所示，立交桥下有一转坡点，其桩号为K2+230，立交桥下净空要求为5.00m，设K2十230高程为180.40m。问该转坡点处最大能设多大的竖曲线半径(取5m整倍数)?根据所设半径求A、B和K2+230处的路线设计高程。            11．某路段两相邻桩号分别为Kl+253和K1+300，计算出横断面面积分别为：At1=38.2m2，Aw1=12.1m2和At2=3.2m2，Aw2=47.5m2。求此路段的土石方体积。12．某路段填方重心桩号为K0+487，挖方重心桩号为K0+650，用人工挑抬移挖作填时，查《预算定额》，每100m3每增运l0m需4.1工日。如路旁取土填筑，量得取土坑中心到填方重心距离为35m，由《定额》知，第一个20m挖运100m3需35.7工日，每增运lOm需4.1工日。按每工日2.7元计，试确定调配方式。13.完成如下表1的路基土石方数量计算。                      路基土石方数量                  表1桩号 横断面积(m2)平均横断面积(m2)距离(m) 挖方体积(m3)填方体积(m3)本桩利用(m3)填缺(m3)挖余(m3)　挖填挖填　 +05034.1 37.3   14 522.2    522.2　+06440.5 　 29.5510.7 8  236.485.6 85.6  150.8 　+07218.621.4　9.3  43.3 18167.4 779.4 167.4  612 　+090 65.2　26.85 45 10 268.5  450268.5 181.5  　+10053.724.8　32.1 12.4 20 642 248 248  394 　+12010.5 　6.35  1620  127 320 120 200 　+1402.232.0　总计          　 计算表
