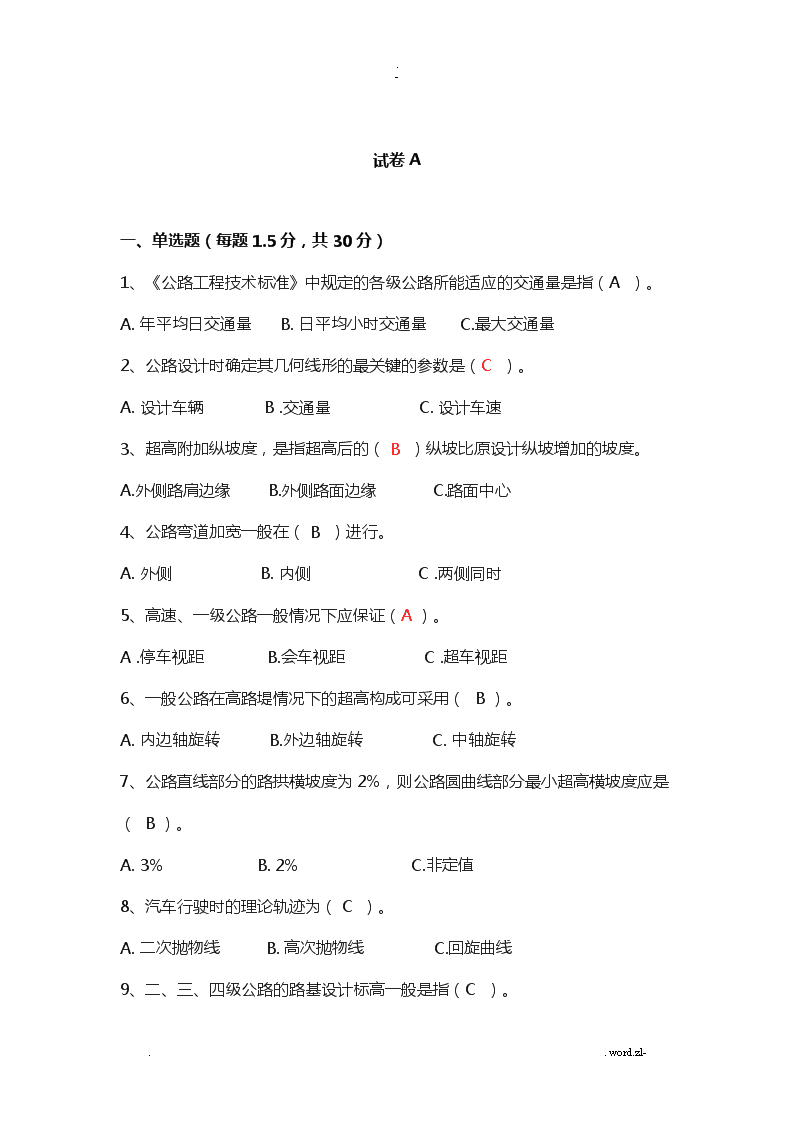

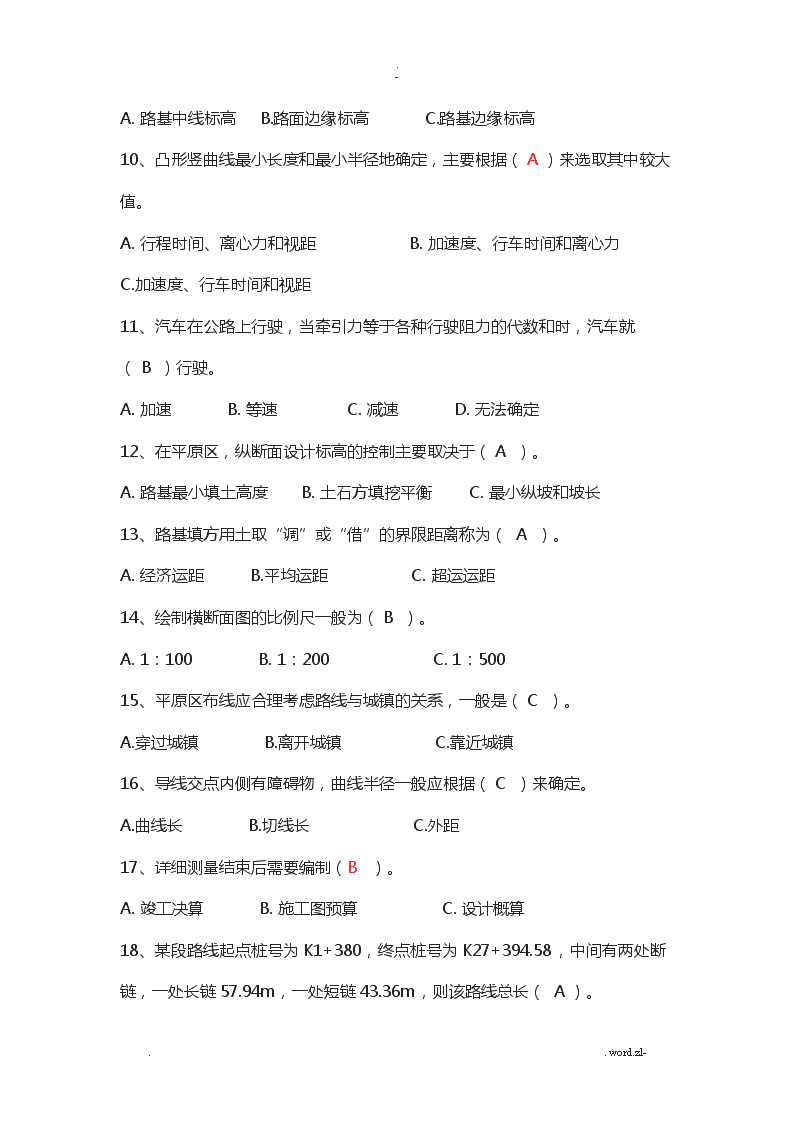

.-试卷A     一、单选题（每题1.5分，共30分）1、《公路工程技术标准》中规定的各级公路所能适应的交通量是指（A  ）。A. 年平均日交通量      B. 日平均小时交通量       C.最大交通量2、公路设计时确定其几何线形的最关键的参数是（C  ）。A. 设计车辆           B .交通量                 C. 设计车速3、超高附加纵坡度，是指超高后的（ B  ）纵坡比原设计纵坡增加的坡度。A.外侧路肩边缘      B.外侧路面边缘          C.路面中心4、公路弯道加宽一般在（ B  ）进行。A. 外侧                 B. 内侧                     C .两侧同时5、高速、一级公路一般情况下应保证（A ）。A .停车视距          B.会车视距               C .超车视距6、一般公路在高路堤情况下的超高构成可采用（  B ）。A. 内边轴旋转       B.外边轴旋转             C. 中轴旋转7、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是（  B ）。A. 3%                  B. 2%                      C.非定值8、汽车行驶时的理论轨迹为（ C  ）。A. 二次抛物线        B. 高次抛物线             C.回旋曲线9、二、三、四级公路的路基设计标高一般是指（C  ）。..word.zl- .-A. 路基中线标高     B.路面边缘标高          C.路基边缘标高 10、凸形竖曲线最小长度和最小半径地确定，主要根据（ A ）来选取其中较大值。A. 行程时间、离心力和视距                  B. 加速度、行车时间和离心力 C.加速度、行车时间和视距11、汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就（ B  ）行驶。A. 加速          B. 等速             C. 减速          D. 无法确定12、在平原区，纵断面设计标高的控制主要取决于（ A  ）。A. 路基最小填土高度       B. 土石方填挖平衡        C. 最小纵坡和坡长  13、路基填方用土取“调”或“借”的界限距离称为（  A  ）。A. 经济运距        B.平均运距                C. 超运运距14、绘制横断面图的比例尺一般为（ B  ）。A. 1：100            B. 1：200                    C. 1：500 15、平原区布线应合理考虑路线与城镇的关系，一般是（ C  ）。A.穿过城镇            B.离开城镇                  C.靠近城镇16、导线交点内侧有障碍物，曲线半径一般应根据（ C  ）来确定。A.曲线长            B.切线长                    C.外距17、详细测量结束后需要编制（B   ）。A. 竣工决算          B. 施工图预算                C. 设计概算18、某段路线起点桩号为K1+380，终点桩号为K27+394.58，中间有两处断链，一处长链57.94m，一处短链43.36m，则该路线总长（  A ）。..word.zl- .-A.26029.16 m        B.27380 m                   C.26000 m19、当平曲线半径小于（  B  ）时，平曲线应设置超高。A. 一般最小半径       B. 不设超高最小半径       C. 极限最小半径     20、路基设计表是汇集了（   C   ）。A.平面、纵面综合设计成果   B.纵、横面综合设计成果  C.平、横、纵综合设计成果二、填空题（每空1分,共30分）1、《公路工程技术标准》（JTG B01—2003）将公路服务水平划分为四级。其中高速、一级公路以     车流密度       作为划分服务水平的主要指标，二、三级公路以     延误率        和     平均运行速度       作为划分服务水平的主要指标。2、公路平面线形的三要素是指   直线          、      缓和曲线      和     圆曲线       。3、在转向相同的两相邻曲线间夹直线段处，其直线长度一般不小于      6V       。4、我国测量坐标系统通常有三种，即     大地坐标系统       、    高斯3º平面直角坐标系统        、    平面直角坐标系统       。5、停车视距可分解为     司机反映时间内行驶的距离       、  制动距离            和      安全距离       等三部分距离。6、纵坡度表征匀坡路段纵坡度的大小，它是以路线       高差      和   水平距离         之比的百分数来度量的。7、为防止零星土石碎落物落入边沟，通常在路堑边坡坡脚与边沟外侧边缘之间，设置    碎落台         。8、计价土石方数量V计=    挖方数量          +     借方数量         。..word.zl- .-9、公路定线一般有    纸上        定线、    实地        定线和      航测      定线三种方法。10、在地形、地物条件受限制时，圆曲线半径的确定一般可由      外距      、     曲线长        和      切线长        控制，也可由曲线上任意点控制和纵坡控制等。11、对于交通量较大的交叉口，减少或消灭冲突点的措施通常有建立    实行交通管制        ，采用     渠化交通       ，创建       立体交叉     。12、“3S”系统是指：    地理信息         系统、    全球卫星定位        系统、     遥感技术        系统。三、问答题：（每小题5分共10分）1．简述缓和曲线的作用。 便于驾驶员操作方向盘；使驾驶舒适，减小离心力变化；利于超高、加宽缓和段过渡，平稳行车；利于美观，与环境想结合  2．简述横断面设计的主要内容。 路基的形式，组成部分的位置和尺寸以及路基土石方的计算和调配     四、计算题：（每题15分，共30分）..word.zl- .-1．从某公路设计文件《直线、曲线及转角一览表》中摘抄的一组路线设计资料如下：JD8： K3+425.982 K3+311.099  K3+346.099  K3+492.155 K3+527.155    JD9：K4+135.169   =K4+047.436    =K4+221.135试计算（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号；       （2）计算JD9曲线的切线长、曲线长和曲线中点桩号；          （3）计算两曲线交点间距及所夹直线段长度。 1、JD8：T=K3+425.982-(K3+311.099)=114.883L=K3+527.155-(K3+311.099)=216.056Ls=35QZ=K3+419.1272、T=87.733L=173.699QZ=K4+134.28553、L8~9=交点8的切线长+交点9的切线长+交点9的起点桩号-交点8的终点桩号=722.897直线=520.2812．某公路有连续三个变坡点分别为：K8+700、K9+100、K9+380，对应的设计标高分别为：77.756米、65.356米、68.716米。若在变坡点K9+100处的竖曲线半径为3000米，试计算：..word.zl- .-（1）该竖曲线要素及起止点桩号；（2）桩号K9+060、K9+150的路基设计标高。   1、W=((68.716-65.356)/280)-((77.756-65.356)/-400)=0.043L=RW=3000*0.043=129T=L/2=64.5E=T*T/2R=0.7竖曲线起点桩号=K9+100-64.5=K9+35.5竖曲线终点桩号=K9+100+64.5=K9+164.52、起点的设计标高=Ho-T*i1=65.356-64.5*(-0.031)=67.356Ht=Ho-（T-x）*i1=66.596K9+060的设计标高H=Ht+Y=66.596+24.5^2/2/3000=66.696Ht=Ho+(T-x)i2=65.356+(64.5-14.5)*0.012=65.956K9+150的设计标高=H=Ht+Y=65.956+14.5^2/2/3000=65.991 ..word.zl- .-测试A卷参考答案一、单选题（每题1.5分，共30分）1、A. 年平均日交通量         2、C. 设计车速3、B.外侧路面边缘              4、B. 内侧 5、A .停车视距                   6、B.外边轴旋转7、B. 2%                           8、C.回旋曲线9、C.路基边缘标高             10、A. 行程时间、离心力和视距 11、B. 等速                      12、A. 路基最小填土高度    13、A. 经济运距                14、B. 1：200        15、C.靠近城镇                  16、C.外距17、B. 施工图预算              18、A.26029.16 m      19、B. 不设超高最小半径     20、C.平、横、纵综合设计成果二、填空题（每空1分,共30分）1、车流密度，延误率，平均运行速度。         2、直线、圆曲线、缓和曲线。3、6V。  4、大地坐标系统、 高斯3º 平面直角坐标系统 、平面直角坐标系统 。5、反应距离、制动距离、安全距离 。           6、高差、水平距离。7、 碎落台  。                                         8、 V挖 、V借 。9、纸上、实地、航测。                            10、外距、切线长、曲线长。..word.zl- .-11、交通管制，渠化交通，立体交叉。    12、 地理信息、全球卫星定位、遥感技术 。三、问答题：（每小题5分共10分）1.答：缓和曲线的作用是：（1）便于驾驶员操纵方向盘；（2）满足乘客乘车的舒适与稳定，减小离心力变化；（3）满足超高、加宽缓和段的过渡，利于平稳行车；（4）与圆曲线配合得当，增加线形美观。2．答：横断面设计的主要内容：确定横断面的形式，各组成部分的位置和尺寸以及路基土石方的计算和调配。四、计算题：（每题15分，共30分）1.解：（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号分别为：     （K3+425.982）-（K3+311.099）=114.883（米）     （K3+527.155）-（K3+311.099）=216.056（米）     （K3+346.099）-（K3+311.099）=35（米）          或=（K3+527.155）-（K3+492.155）=35（米）QZ的桩号：=ZH+L/2=（K3+311.099）+216.056/2=K3+419.127（2）JD9曲线的切线长、曲线长和曲线中点桩号分别为：     （K4+135.169）-（K4+047.436）=87.733（米）     （K4+221.135）-（K4+047.436）=173.699（米）QZ的桩号：=ZY+L/2=（K4+047.436）+173.699/2=K4+134.285（3）计算两曲线交点间距及所夹直线段长度分别为：   JD8—JD9间距=114.883+[（K4+047.436）-（K3+527.155）]+ 87.733=722.897（米）   所夹直线长度=（K4+047.436）-（K3+527.155）=520.281（米）2．解：（1）计算该竖曲线要素及起止点桩号竖曲线起点桩号= （K9+100）..word.zl- .--64.5= K9+035.5竖曲线止点桩号= （K9+100）+64.5= K9+164.5（2）计算桩号K9+060、K9+150的路基设计标高。①对于K9+060：路基设计标高=65.356+[（K9+100）-（K9+060）] + 0.100=66.696（米）②对于K9+150：路基设计标高=65.356+[（K9+150）-（K9+100）] + 0.035=65.991（米） 测试B卷一、单选题：（每题1.5分，共30分）1、各级公路设计交通量是指（   ）。A. 公路设计时的交通量        B.公路竣工开放交通时的交通量    C. 预测的设计年限末交通量2、横向力系数的含义是（   ）。A. 单位车重上受到的横向力    B. 横向力和竖向力的比值        C.横向力和垂向力的比值3、超高附加纵坡度，是指超高后的（   ）纵坡比原设计纵坡增加的坡度。A.外侧路肩边缘              B.外侧路面边缘                  C.路面中心4、公路弯道加宽一般在（   ）进行。A. 外侧                        B. 内侧                              C .两侧同时5、高速、一级公路一般情况下应保证（   ）。A .停车视距                  B.会车视距                        C .超车视距6、基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（   ）。A. 1：1：1                   B.1：2：1                          C. 1：2：3  7、二、三、四级公路的路基设计标高一般是指（   ）。..word.zl- .-A. 路基中线标高             B.路面边缘标高                   C.路基边缘标高 8、竖曲线起终点对应的里程桩号之差为竖曲线的（   ）。A.切线长                       B. 切曲差                             C. 曲线长9、在平原区，纵断面设计标高的控制主要取决于（   ）。A. 路基最小填土高度          B. 土石方填挖平衡                  C. 最小纵坡和坡长  10、公路纵断面设计时，竖曲线一般采用（   ）。A. 二次抛物线              B. 高次抛物线                      C. 回旋曲线11、路基土石方的体积数量（   ）。A. 应扣除桥涵，挡土墙的体积      B.不扣除桥涵体积，但应扣除挡土墙的体积C. 应扣除大、中桥及隧道所占路线长度的体积12、绘制横断面图的比例尺一般为（   ）。A. 1：100                    B. 1：200                           C. 1：500 13、纸上定线中横断面的控制，主要为了控制（   ）。A. 路基设计标高             B .经济点最佳位置                   C. 路线的纵坡度14、两个相邻的反向曲线间应保留一定的直线段长度，其半径应根据（   ）来确定。A. 曲线长                   B.切线长                           C.外距15、按照平均纵坡在等高线上所截取的长度的各个连线为（   ）。A. 自由型路线              B .均坡线                           C. 导向线16、定线测量阶段，测角是观测路线（   ）。A. 左角                     B. 右角                                C. 转角17、初步测量结束后需要编制（   ）。A. 竣工决算                B. 施工图预算                        C. 设计概算..word.zl- .-18、匝道是用来连接（   ）的通道。A.十字平面交叉          B.分离式立体交叉上、下路线       C. 互通式立体交叉上、下路线19、当平曲线半径小于（    ）时，平曲线应设置超高。A. 一般最小半径          B. 不设超高最小半径                 C. 极限最小半径     20、丘陵地区，路基型式一般为（    ）式。A.填方                 B.挖方                             C.半填半挖二、填空题：（每空1分,共30分）1、各级公路能适应的年平均日交通量均指将各种汽车折合成           的交通量。2、公路勘测设计的阶段可根据公路的性质和设计要求分为           、            和          三种。3、《公路工程技术标准》规定，公路上的园曲线最小半径可分为           、           和          三种。4、《公路工程技术标准》规定，当圆曲线半径小于或等于          米时，应在平曲线          设置加宽。5、停车视距计算中的眼高和物高规定为：眼高          米，物高          米。6、纵断面的设计线是由          和          组成的。7、在凸形竖曲线的顶部或凹形竖曲线的底部应避免插入          平曲线，或将这些顶点作为反向平曲线的           。8、填方=本桩利用+          ；挖方=本桩利用+          。19、本公里土石方调配完毕，应进行公里合计，总闭合核算式为：（跨公里调入方）+挖方+          =（跨公里调出方）+          +废方。10、根据方案比较深度上的不同，路线方案比较可分为          和          两种。11、越岭线布线应解决的主要问题是：选择          ，确定          ，拟定垭口两侧           。..word.zl- .-12、公路定测目的是为          和          提供资料。13、定测阶段的筑路材料料场调查主要有三个方面内容：料场          条件的调查、料场          条件的调查、料场          条件的调查。14、定测阶段中平组的任务是测出各中桩的          高程并与水准点闭合。三、问答题：（每小题5分共10分）1．简述缓和曲线的作用。     2．简述公路直接用地范围。      四、计算题：（每题15分，共30分）1．从某公路设计文件《直线、曲线及转角一览表》中摘抄的一组路线设计资料如下：JD8： K3+425.982 K3+311.099  K3+346.099  K3+492.155 K3+527.155    JD9：..word.zl- .-K4+135.169   =K4+047.436    =K4+221.135试计算（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号；（2）计算JD9曲线的切线长、曲线长和曲线中点桩号；（3）计算两曲线交点间距及所夹直线段长度。       2．某路段中有一变坡点的高程为66.770米，其相邻坡段的纵坡分别为—3.68%和+2.06%。为保证路基的最小填土高度，变坡点处的路基设计标高不得低于68.560米。试进行：（1）计算竖曲线半径最小应为多少米（取百米的整数倍数）？（2）用确定的竖曲线半径计算竖曲线起止点桩号。  测试B卷参考答案一、单选题：（每题1.5分，共30分）1、C. 预测的设计年限末交通量          2、A. 单位车重上受到的横向力3、B.外侧路面边缘                         4、B. 内侧 5、A .停车视距                            6、A. 1：1：1 7、C.路基边缘标高                         8、C. 曲线长..word.zl- .-9、A. 路基最小填土高度                 10、A. 二次抛物线11、C. 应扣除大、中桥及隧道所占路线长度的体积12、B. 1：200                               13、B .经济点最佳位置14、B.切线长                                15、B .均坡线16、B. 右角                                   17、C. 设计概算18、C. 互通式立体交叉上、下路线      19、B. 不设超高最小半径20、 C.半填半挖二、填空题：（每空1分,共30分）1、小客车。                       2、一阶段设计 、 二阶段设计 、  三阶段设计 。3、极限最小半径、一般最小半径、不设超高的最小半径。4、 250， 内侧 。               5、  1.2  ， 0.1  。6、直线 ，  竖曲线 。          7、 小半径  ，  拐点  。8、 填缺  ， 挖余  。           9、  借方 ，  填方  。10、 原则性方案比较 ， 详细的方案比较  。11、 垭口的位置 ，  过岭标高 ， 路线展线方案 。12、 施工图设计 ， 编制工程预算 。13、 使用  、 开采  、  运输   。   14、  地面    。三、问答题：（每小题5分共10分）1.答：缓和曲线的作用是：（1）便于驾驶员操纵方向盘；（2）满足乘客乘车的舒适与稳定，减小离心力变化；（3）满足超高、加宽缓和段的过渡，利于平稳行车；（4）与圆曲线配合得当，增加线形美观。..word.zl- .- 2.答：公路直接用地的范围：（1）对于路堤，为两恻排水沟外边缘（无排水沟时为路堤或护道坡脚）外不小于1米的范围；（2）对于路堑，为边坡坡顶截水沟外边缘（无截水沟时为坡顶）以外不小于1米的范围；（3）有条件时，对于高速公路和一级公路，“1米”改为“3米”、二级公路“1米”改为“2米”。 四、计算题：（每题15分，共30分）1.解：（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号分别为：     （K3+425.982）-（K3+311.099）=114.883（米）     （K3+527.155）-（K3+311.099）=216.056（米）     （K3+346.099）-（K3+311.099）=35（米）          或=（K3+527.155）-（K3+492.155）=35（米）QZ的桩号：=ZH+L/2=（K3+311.099）+216.056/2=K3+419.127    （2）JD9曲线的切线长、曲线长和曲线中点桩号分别为：     （K4+135.169）-（K4+047.436）=87.733（米）     （K4+221.135）-（K4+047.436）=173.699（米）QZ的桩号：=ZY+L/2=（K4+047.436）+173.699/2=K4+134.285（3）计算两曲线交点间距及所夹直线段长度分别为：   JD8—JD9间距=114.883+[（K4+047.436）-（K3+527.155）]+ 87.733=722.897（米）   所夹直线长度=（K4+047.436）-（K3+527.155）=520.281（米） 2．解：（1）计算竖曲线半径最小值如下：..word.zl- .- 外距 （米）68.560-66.770=1.79由 ω=2.06%-（-3.68%）=0.0574   和   有得 R=4346.3（米）依题意（取百米的整数倍数）可得R=4400（米）（2）计算该竖曲线起止点桩号L=Rω= 4400×0.0574=252.56（米）T=L/2=126.28（米） 竖曲线起点桩号=（K15+450）-126.28= K15+323.72竖曲线止点桩号=（K15+450）+126.28= K15+576.28 测试C卷 一、填空（10分）1、公路工程技术标准中         是最重要的指标。2、公路设计中因设计交通量不同，在同一地形分区内分段采用不同公路等级时，相邻设计路段的计算行车速度之差不宜超过         km/h。3、城市道路分为四类，分别是：快速路、         、次干路、支路。4、汽车的行驶阻力有：空气阻力、         、         、惯性阻力。5、汽车行驶的必要条件是：                                     。6、动力因数标征某型汽车在海平面高程上，满载情况下，每单位车重克服道路阻力和        的能力。7、平面线形三要素是：直线、        、缓和曲线。8、平面设计中两反向曲线间最短直线长度为             V。9、道路设计中的行车视距分为：停车视距、        、错车视距、超车视距。..word.zl- .-二、单选题：（20分）1、高速公路、一级公路应满足（   ）的要求。A 行车视距    B 超车视距       C 停车视距      D 会车视距2、竖曲线线形采用的是（   ）。A 回旋线       B 抛物线         C 圆曲线         D 螺旋线3、当路线受到限制，需要在某处集中提高或降低某一高度时才能充分利用前后有利地形，可考虑采用（   ） 。A 回头展线    B 螺旋展线       C 自然展线      D 高次抛物线4、当平曲线半径小于（   ）时，平曲线应设置超高。A 250m      B 一般最小半径  C 极限最小半径   D 不设超高最小半径5、在积雪、严寒地区，各级公路的合成坡度应不大于（   ）。A 6%           B 7%               C 8%              D 5.5%6、公路弯道上设置超高的目的主要是（   ）。A 克服离心力 B 路面排水        C 美观           D 便于施工7、新建公路及以路肩边缘为设计高程的改建公路，设置超高的旋转方式应为（   ）。A 绕路肩内边缘旋转              B 绕路面内边缘旋转C 绕路基内边缘旋转              D 绕路面中线旋转8、公路中间带的作用主要是（   ）。A 美观          B 分隔行车道      C 行车方便       D 提高舒适性9、平面交叉口的计算行车速度降低的差值不应大于（   ） 。A 10km/h     B 15km/h           C 20km/h        D 30km/h10、路基设计表是（   ）。..word.zl- .-A 汇集了平面设计成果               B 汇集了纵断面设计成果C 汇集了横断面设计成果             D 汇集了平、横、纵综合设计成果11、横净距是指视距线至（   ）的法向距离。A 路中线    B路面内边缘线   C行车轨迹线   D路基内边缘线12、设计速度是决定公路（   ）的基本要素。A 平面线形  B纵面线形       C横面线形     D几何线形13、纵断面设计时，力求纵坡平缓，陡坡宜短，主要是为了（   ）。A 汽车保持高速行驶                     B 汽车获得较大的动力因数C 汽车制动                                 D 以上全正确14、汽车在行驶过程中，行车速度（   ）。A 大于计算行车速度                       B 小于计算行车速度C 可以大于或小于计算行车速度         D 必须等于计算行车速度15、越岭线中，过岭标高越低（   ）。A 路线越短                                 B 路线越长C 平均坡度越小                            D 填方通过垭口16、丘陵地区，路基型式一般为（   ）式。A 填方         B 挖方           C 半填半挖        D 挖大于填17、纸上定线是指在大比例尺（一般为        ）地形图上确定公路中线。A 1：1000                                  B 1：5000C 1：500~1：2000                        D 1：5000~1：1000018、用GPS定位技术，可在测站之间不通视的情况下获得高精度（   ）维坐标。A 二         B 三             C 四              D一..word.zl- .-19、《标准》对平均坡度的要求适合于（   ）。A 各种地形的路线                        B 三、四级公路路线 C 二、三、四级公路越岭线            D 高原地区20、路基填方采用纵向调运或就近借土的分界距离是（）。A免费运距   B.平均运距       C经济运距        D超运运距三、简答题（40分）   1、平面线形的设计一般原则。   2、超高设计中，无中间带道路绕道路内侧车道边缘线旋转时如何过度。   3、设置缓和曲线有何作用？   4、在平面线形设计中，应用直线的适用条件是什么？   5、纸上定线与实地定线相比有何优点？四、计算题 （30分）  1、某山岭区一般二级路，变坡点桩号为K5+030，高程为427.68m，i1=5%,i2=-4%,竖曲线半径为R=2000m,计算竖曲线诸要素及桩号为K5+000和K5+100处的设计高程。（10分）  2、某圆曲线JD3的桩号为K5+100，左偏角а左=15°，R=2800m，计算ZY、QZ、YZ点桩号。（10分）  3、某平原区二级公路，已知JD1、JD2、JD3的坐标分别为（40961.914，91066。103）；（40433.528，91250.097），（40547.416，91810.392），并设JD2的桩号为K2+400，JD2的R=150M，LS=40M，求JD2的曲线元素及主点里程。（10分） 测试C卷参考答案  一、填空题（每空1分）..word.zl- .- 1、设计车速      2、20          3、主干路    4、滚动阻力、坡度阻力 5、T≥R          6、惯性阻力   7、圆曲线    8、2         9、会车视距 二、选择题（每空1分）1、C  2、B   3、B   4、D   5、C   6、A   7、B   8、B   9、C   10、D11、C 12、D  13、A  14、C  15、B  16、C  17、C  18、B  19、C   20、A 三、简答题（8*5）1、线型直接、连续并与地形和环境相协调（2分）；满足力学和视觉心理上的要求（2分）；保持线形的均衡和连贯（2分）；避免连续急弯；平曲线有足够的长度；（2分）2、先将外侧车道绕道路中线旋转，待与内侧车道构成单向横坡后，整个断面绕未加宽前的内侧车道边缘旋转，直至超高横坡度。3、（1）便于驾驶员操纵驾驶（3分）（2）克服离心力的突变。（2分）（3）完成超高加宽的过渡（3分）4、（1）不受地形地物的平坦地带和开阔谷地（2分）（2）市镇及其近郊规划方正的农耕区（2分）（3）长大桥梁遂道（2分）（4）交叉点前后（1分）（5）双车道的超车段（1分）5、（1）室内进行劳动强度低（2分）（2）视野开阔，不容易漏掉最佳方案（2分）（3）进行多次设计质量高（2分）（4）自动化程度高（2分） 四、计算题：1、解、i1=0.05(1分)  i2=-0.04(1分)w=i2-i1=-0.09 是凸曲线(1分)L=Rw=2000*0.09=180 (1分)    T=L/2=90    E=T*T/(2R)=2.03(1分)竖曲线的起点里程桩号=K5+030-90=K4+940(1分)竖曲线的起点高程=427.68-90*0.05=423.18(1分)K5+000处x=60   h=x*x/(2R)=0.9   (1分)设计高程=426.18-0.9=425.28(1分)K5+100处x=160   h=x*x/(2R)=6.40   (1分)设计高程=431.18-6.4=424.78(1分)2、解：T=368.626        L=733.038      E=24.161      J=4.215     ZY=K4+731.373    QZ=K5+097.892    YZ=K5+464.411                    91250.097-91066.103..word.zl- .-3、Tg（а1-2）=--------------------------------=-0.3482                      40433.528-40961.914      а1-2=180-19.1981=160.8019                            91810.392-91250.097Tg（а2-3）=--------------------------------=4.9197                     40547.416-40433.528      а2-3=78.5103  а=а2-3-а1-2=-82.2916 q=20 p=0.444 β=7.6394 T=(150+0.444)*0.87376+20=151.4520 L=255.4389E=(150+0.444)*1.328-150=49.7896J=2*151.4520-255.4389=47.4651ZH=K2+248.558HY=K2+288.558QZ=K2+376.276YH=K2+463.994HZ=K2+503.994 测试D卷一、单选题：（每题1.5分，共30分）1、各级公路设计交通量是指（   ）。A. 公路设计时的交通量      B.公路竣工开放交通时的交通量    C. 预测的设计年限末交通量2、横向力系数的含义是（   ）。A. 单位车重上受到的横向力    B. 横向力和竖向力的比值        C.横向力和垂向力的比值3、无中央分隔带的公路缓和段上的超高，绕内边轴旋转时，是指（   ）的路面内侧边缘线保留在原来的位置不动。A. 路基未加宽时          B. 路面未加宽时                 C. 路面加宽后4、双车道公路一般情况下应保证（   ）。..word.zl- .-A. 超车视距             B. 停车视距                    C .会车视距5、新建双车道公路的超高方式一般采用（   ）。A.内边轴旋转             B.中轴旋转                      C.外边轴旋转 6、基本型平曲线，其回旋线、圆曲线、回旋线的长度之比宜为（   ）。A. 1：1：1               B.1：2：1                      C. 1：2：3  7、横净距是指视距至（   ）的法向距离。A. 路中线               B.行车轨迹线                   C.路面内边缘线 .8、设有中间带的高速公路和一级公路，其路基设计标高为（   ）。A.中央分隔带外侧边缘标高         B.两侧路面边缘标高        C.两侧路面中线标高 9、竖曲线起终点对应的里程桩号之差为竖曲线的（   ）。A.切线长                       B. 切曲差                 C. 曲线长10、确定路线最小纵坡的依据是（   ）。A.公路等级                      B.排水要求              C.自然因素 11、公路纵断面设计时，竖曲线一般采用（   ）。A. 二次抛物线                 B. 高次抛物线              C. 回旋曲线12、各级公路的最小合成坡度，不应小于（   ）。A. 0.3%                      B. 0.4%                    C. 0.5%  13、路基土石方的体积数量（   ）。A. 应扣除桥涵，挡土墙的体积              B.不扣除桥涵体积，但应扣除挡土墙的体积C. 应扣除大、中桥及隧道所占路线长度的体积14、护坡道的作用是（   ）。A. 减缓路堤边坡保证路基稳定   B.利于路基排水         C. 属于路基防护工程范畴..word.zl- .-15、为在地形上某两控制点间确定路线的导向线，此地形图的等高距为2m，比例尺为1：2000，拟定此段路线平均纵坡为4%，分规所X的开度应为（   ）。A. 3cm               B. 2.5cm              C. 3.5cm    16、两个相邻的反向曲线间应保留一定的直线段长度，其半径应根据（   ）来确定。A. 曲线长           B.切线长                 C.外距17、路线交点桩固定的地物点一般应选择（   ）固定点作护桩。A. 二个以上         B. 三个以上            C.四个以上18、匝道是用来连接（   ）的通道。A.十字平面交叉         B.分离式立体交叉上、下路线         C. 互通式立体交叉上、下路线19、不采用任何措施的平面交叉口上，产生冲突点最多的是（   ）车辆。A.  直行             B.  左转弯                       C.  右转弯20、同一行驶方向的车辆向不同方向分离行驶的地点称为（    ）。 A.分流点            B.合流点                       C. 冲突点二、填空题：（每空1分,共30分）1、设计交通量预测的起算年应为该项目可行性研究报告中的           通车年。2、《公路工程技术标准》（JTG B01—2003）将公路服务水平划分为四级。其中高速、一级公路以           作为划分服务水平的主要指标，二、三级公路以           和           作为划分服务水平的主要指标。3、公路工程技术标准》规定，公路上的园曲线最小半径可分为            、               和           三种。4、我国测量坐标系统通常有三种，即            、            、           。5、纵坡度表征匀坡路段纵坡度的大小，它是以路线           和           之比的百分数来度量的。..word.zl- .-6、路基边坡的坡度，习惯上用边坡的           与           的比值来表示。7、计价土石方数量V计=            +           。8、本公里土石方调配完毕，应进行公里合计，总闭合核算式为：（跨公里调入方）+挖方+           =（跨公里调出方）+           +废方。9、选线一般要经过的三个步骤是            、            、           。10、公路定线一般有           定线、           定线和           定线三种方法。11、对于交通量较大的交叉口，减少或消灭冲突点的措施通常有建立             ，采用           ，创建            。12、“3S”系统是指：           系统、           系统、            系统。三、问答题：（每小题5分共10分）1．简述缓和坡段的作用。   2．简述公路直接用地范围。    四、计算题：（每题15分，共30分）1．已知两相邻平曲线：JD50桩号为K9+977.54，T=65.42 m，缓和曲线长 =35米，切曲差J=1.25m；JD51桩号为K10+182.69，T=45 .83 m。试计算（1）JD50平曲线五个主点桩桩号；（2）JD50—JD51交点间的距离；（3）两曲线间的直线长度为多少。  ..word.zl- .-  2．某路段中有一变坡点桩号为K15+450，高程为66.770米，其相邻坡段的纵坡分别为—3.68%和+2.06%。为保证路基的最小填土高度，变坡点处的路基设计标高不得低于68.560米。试进行：（1）计算竖曲线半径最小应为多少米（取百米的整数倍数）？（2）用确定的竖曲线半径计算竖曲线起止点桩号。      测试D卷参考答案 一、单选题：（每题1.5分，共30分）1、C. 预测的设计年限末交通量       2、A. 单位车重上受到的横向力        3、A. 路基未加宽时                      4、C .会车视距5、A.内边轴旋转                          6、A. 1：1：1     7、B.行车轨迹线                          8、A.中央分隔带外侧边缘标高   9、C. 曲线长                              10、B.排水要求 11、A. 二次抛物线                      12、C. 0.5%  13、C. 应扣除大、中桥及隧道所占路线长度的体积14、A. 减缓路堤边坡保证路基稳定  15、B. 2.5cm                              16、B.切线长 17、A. 二个以上                         18、C. 互通式立体交叉上、下路线19、B 左转弯                             20、A.分流点 ..word.zl- .-二、填空题：（每空1分,共30分）1、计划。 2、车流密度 ， 延误率 ， 平均运行速度。3、极限最小半径、一般最小半径、不设超高的最小半径。4、大地坐标系统、 高斯3º 平面直角坐标系统 、平面直角坐标系统 。5、高差、水平距离。              6、 高度  、 宽度  。7、V挖 、V借 。                   8、  借方  、  填方  。9、全面布局 、 逐段安排 、 具体定线。10、纸上、实地、航测。        11、交通管制，渠化交通，立体交叉。12、地理信息、全球卫星定位、遥感技术 。三、问答题：（每小题5分共10分）1.答：缓和坡段的作用：主要是为了改善汽车在连续陡坡上行驶的紧X状况，避免汽车长时间低速行驶或汽车下坡产生不安全因素。2．答：公路直接用地的范围：（1）对于路堤，为两恻排水沟外边缘（无排水沟时为路堤或护道坡脚）外不小于1米的范围；（2）对于路堑，为边坡坡顶截水沟外边缘（无截水沟时为坡顶）以外不小于1米的范围；（3）有条件时，对于高速公路和一级公路，“1米”改为“3米”、二级公路“1米”改为“2米”。四、计算题：（每题15分，共30分）1.解：（1）JD50平曲线五个主点桩桩号计算如下： 由J=2T-L有：L=2T-J=2×65.42-1.25=129.59ZY50=JD-T=K9+977.54-65.42=K9+912.12YH50=ZY+LS=K9+912.12+35=K9+947.12..word.zl- .-QZ50=ZY+L/2=K9+912.12+159.59/2=K9+976.92HZ50=ZY+L=K9+912.12+132.09=K10+041.71YH50=HZ-LS=K10+041.71-35=K10+006.71（2）JD50—JD51的间距计算如下：交点间距=JD51-JD50+J=（K10+182.69）-（K9+977.54）+1.25=206.40（米）或=JD51-HZ50+T50=（K10+182.69）-（K10+041.71）+65.42=206.40（米）（3）两曲线间的直线长度计算如下：     直线长度=交点间距-T50-T51=206.40-65.42-45.83=95.15（米） 2．解：（1）计算竖曲线半径最小值如下： 外距 （米）68.560-66.770=1.79由 ω=2.06%-（-3.68%）=0.0574   和   有得 R=4346.3（米）依题意（取百米的整数倍数）可得R=4400（米）（2）计算该竖曲线起止点桩号L=Rω= 4400×0.0574=252.56（米）T=L/2=126.28（米） 竖曲线起点桩号=（K15+450）-126.28= K15+323.72竖曲线止点桩号=（K15+450）+126.28= K15+576.28  ..word.zl-
