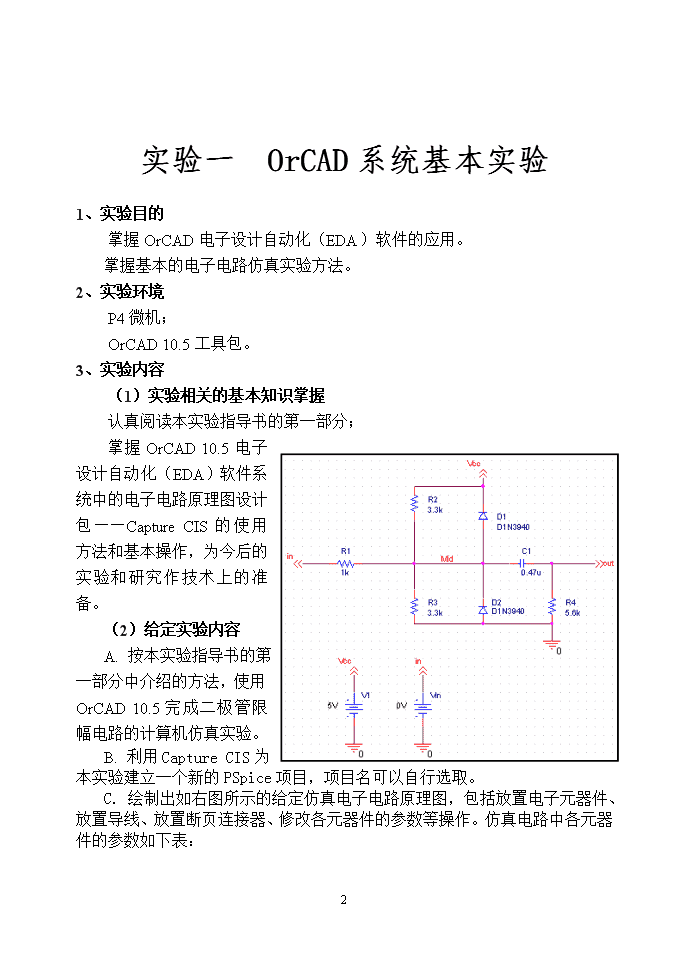

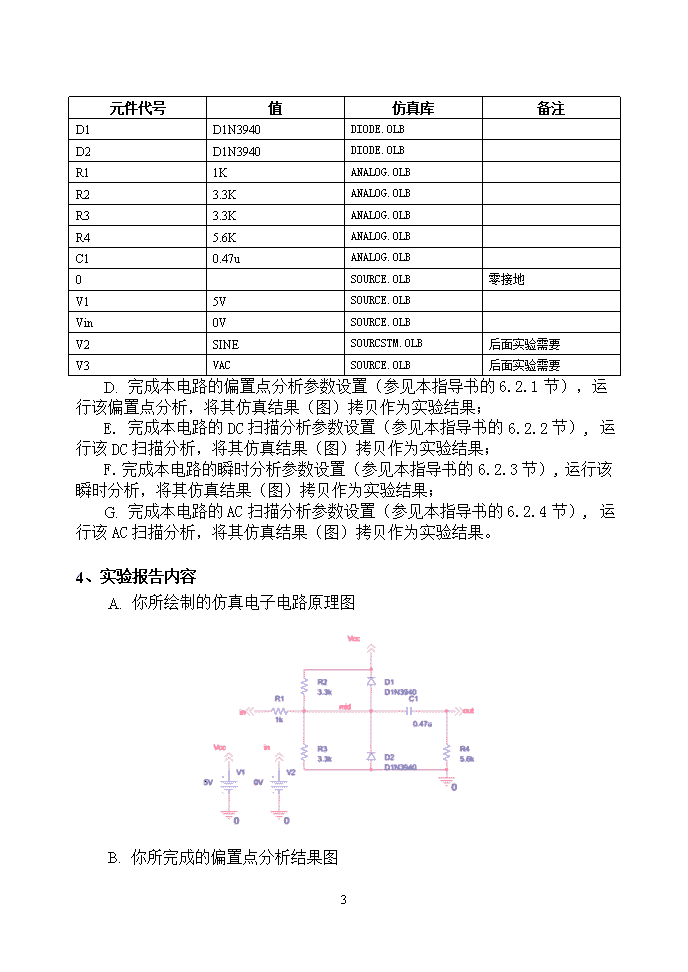

实验报告课程名称通信电子电路专业班级姓名学号指导教师张鏖烽胡瑛曹燚2013年12月13日18 实验一OrCAD系统基本实验1、实验目的掌握OrCAD电子设计自动化（EDA）软件的应用。掌握基本的电子电路仿真实验方法。2、实验环境P4微机；OrCAD10.5工具包。3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——CaptureCIS的使用方法和基本操作，为今后的实验和研究作技术上的准备。（2）给定实验内容A.按本实验指导书的第一部分中介绍的方法，使用OrCAD10.5完成二极管限幅电路的计算机仿真实验。B.利用CaptureCIS为本实验建立一个新的PSpice项目，项目名可以自行选取。C.绘制出如右图所示的给定仿真电子电路原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。仿真电路中各元器件的参数如下表：18 元件代号值仿真库备注D1D1N3940DIODE.OLBD2D1N3940DIODE.OLBR11KANALOG.OLBR23.3KANALOG.OLBR33.3KANALOG.OLBR45.6KANALOG.OLBC10.47uANALOG.OLB0SOURCE.OLB零接地V15VSOURCE.OLBVin0VSOURCE.OLBV2SINESOURCSTM.OLB后面实验需要V3VACSOURCE.OLB后面实验需要D.完成本电路的偏置点分析参数设置（参见本指导书的6.2.1节），运行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E.完成本电路的DC扫描分析参数设置（参见本指导书的6.2.2节）,运行该DC扫描分析，将其仿真结果（图）拷贝作为实验结果；F.完成本电路的瞬时分析参数设置（参见本指导书的6.2.3节）,运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果；G.完成本电路的AC扫描分析参数设置（参见本指导书的6.2.4节）,运行该AC扫描分析，将其仿真结果（图）拷贝作为实验结果。4、实验报告内容A.你所绘制的仿真电子电路原理图B.你所完成的偏置点分析结果图18 C.你所完成的DC扫描分析结果图D.你所完成的瞬时分析结果图E.你所完成的AC扫描分析结果图18 F.写出本次实验结果分析及及实验心得在这次实验中，我学会运用OrCAD这个新软件，而通过上面的几幅图，让我们了解到了该软件可以对偏置点进行分析、进行瞬时分析、进行DC扫描、进行AC扫描，并且输出我们想知道的任意点的仿真图。而从这些仿真图，让我更加了解的通信电子电路的有关知识。实验二LC并联谐振回路仿真实验1、实验目的掌握OrCADPspice电子设计仿真软件的应用。掌握LC并联谐振回路的仿真方法。2、实验环境P4微机；OrCAD10.5工具包。3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——CaptureCIS的使用方法和基本操作。（2）给定实验内容18 A.按本实验指导书的第一部分中介绍的方法，使用OrCAD10.5完成功率放大器的计算机仿真实验。B.利用CaptureCIS为本实验建立一个名为exp2_LC.opj的新PSpice项目。C.绘制出如上图所示的给定仿真电子电路原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。D.完成本电路的偏置点分析，运行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E.完成本电路的瞬时分析参数设置,运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果：F．完成本电路的AC扫描分析参数设置,运行该AC扫描分析，将其仿真结果（图）拷贝作为实验结果。4、实验报告内容A.你所绘制的仿真电子电路原理图B.你所完成的偏置点分析结果图C.你所完成的瞬时分析结果图18 D.你所完成的AC扫描分析结果图E．写出本次实验结果分析及实验心得通过LC并联谐振回路幅频曲线所显示的选频特性，让我知道了在高频电路里有着非常重要的作用，其选频性能的好坏可由通频带和选择性(回路Q值)这两个相互矛盾的指标来衡量。矩形系数则是综合说明这两个指标的一个参数，可以衡量实际幅频特性接近理想幅频特性的程度。矩形系数越小，则幅频特性越理想。通过这次实验，让我对OrCAD这个软件更加熟和了解。实验三小信号放大器的仿真实验1、实验目的掌握OrCAD电子设计自动化（EDA）软件的应用。掌握小信号放大器仿真实验方法。18 2、实验环境P4微机；OrCAD10.5工具包。3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——CaptureCIS的使用方法和基本操作。（2）给定实验内容A.按本实验指导书的第一部分中介绍的方法，使用OrCAD10.5完成功率放大器的计算机仿真实验。B.利用CaptureCIS为本实验建立一个名为C-AMPLIFIER.opj的新PSpice项目。C.绘制出如上图所示的给定仿真电子电路原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。注意，其中的激励电压源的设置参数如下图。D.完成本电路的偏置点分析，运行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E.完成本电路的瞬时分析参数设置,运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果：4、实验报告内容A.你所绘制的仿真电子电路原理图18 B.你所完成的偏置点分析结果图C.你所完成的瞬时分析结果图D.你所完成的AC扫描分析结果图E.写出本次实验结果分析及实验心得18 小信号放大器是电子线路的重要组成部分，由于它工作在晶体管的线性区域内，有称为线性放大器。通过这次实验，我们可以得出小信号放大效果在100KHZ最明显。实验四丙类功率放大器仿真实验1、实验目的掌握OrCAD电子设计自动化（EDA）软件的应用。掌握C类功率放大器仿真实验方法。2、实验环境P4微机；OrCAD10.5工具包。3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——CaptureCIS的使用方法和基本操作。（2）给定实验内容18 A.按本实验指导书的第一部分中介绍的方法，使用OrCAD10.5完成功率放大器的计算机仿真实验。L4换成R21000R3100改为200C3改为10pB.利用CaptureCIS为本实验建立一个名为C-AMPLIFIER.opj的新PSpice项目。C.绘制出如上图所示的给定仿真电子电路原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。注意，其中的激励电压源的设置参数如下图。D.完成本电路的偏置点分析，运行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E.完成本电路的瞬时分析参数设置,运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果，仿真参数设置如下图：4、实验报告内容A.你所绘制的仿真电子电路原理图B.你所完成的偏置点分析结果图18 C.你所完成的瞬时分析结果图D.你所完成的AC扫描分析结果图E.写出本次实验结果分析及实验心得通过前几次实验积累的经验，我对电路图画的速度明显加快了，丙类功率放大器主要是通过功率放大器的工作点的选取以及通过阻抗匹配来实现高效率的，所以放大工作点十分重要。18 实验五电容三点式振荡器仿真实验1、实验目的掌握OrCAD电子设计自动化（EDA）软件的应用。掌握电容三点式振荡器仿真实验方法。2、实验环境P4微机；OrCAD10.5工具包。3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——CaptureCIS的使用方法和基本操作。（2）给定实验内容A.按本实验指导书的第一部分中介绍的方法，使用OrCAD10.5完成电容三点式振荡器的计算机仿真实验。B.利用CaptureCIS为本实验建立一个名为3-pointoscillator.opj的新PSpice项目。C.绘制出如右图所示的给定仿真电子电路原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。18 D.完成本电路的偏置点分析，运行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E.完成本电路的瞬时分析参数设置,运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果；4、实验报告内容A.你所绘制的仿真电子电路原理图B.你所完成的偏置点分析结果图C.你所完成的瞬时分析结果图D.写出本次实验结果分析及实验心得18 由于这个电路是自激振荡电路所以在电路外不需要加激励源，这主要是通过电感和电容能够储存电能来实现的，它本身能够把外部的直流电能转换为交流电能。所以在做瞬时分析是不要加入激励源，只要按照实验的仿真参数设置好就很容易仿真出如上图的瞬时仿真图。由图可以看出电容三端式振荡电路的瞬时分析在接近1.4us时开始起振到2us时图像接近稳定，由此可知电容三端式电路在电压没有达到一定的值是不可能起振的。实验六振幅调制电路仿真实验1、实验目的掌握OrCAD电子设计自动化（EDA）软件的应用。掌握振幅调制电路仿真实验方法。2、实验环境P4微机；OrCAD10.5工具包。3、实验内容（1）实验相关的基本知识掌握认真阅读本实验指导书的第一部分；掌握OrCAD10.5电子设计自动化（EDA）软件系统中的电子电路原理图设计包——CaptureCIS的使用方法和基本操作。（2）给定实验内容A.按本实验指导书的第一部分中介绍的方法，使用OrCAD10.5完成振幅调制电路的计算机仿真实验。B.利用CaptureCIS为本实验建立一个名为AM.opj的新PSpice项目。C.绘制出如右图所示的给定振幅调制电路18 原理图，包括放置电子元器件、放置导线、放置断页连接器、修改各元器件的参数等操作。特别值得注意的是两个激励电压源V4SINE和V3SINE1的参数的设置，根据本实验要求分别指定如下：D.完成本电路的偏置点分析参数设置，运行该偏置点分析，将其仿真结果（图）拷贝作为实验结果；E.完成本电路的瞬时分析参数设置,运行该瞬时分析，将其仿真结果（图）拷贝作为实验结果，仿真参数设置如下图；18 F.按下图给定的参数完成本电路的AC扫描分析,运行该AC扫描分析，将其仿真结果（图）拷贝作为实验结果。注意必须将两个激励电压源V4SINE和V3SINE1删除，重新放置两个VAC电压源，改后的原理图及参数如下。4、实验报告内容A.你所绘制的仿真电子电路原理图B.你所完成的偏置点分析结果图18 C.你所完成的瞬时分析结果图D.你所完成的AC扫描分析结果图E.写出本次实验结果分析及实验心得通过本次实验我对振幅调制工作特性有了一定的掌握。能够利用orcad软件仿真分析方法对高频放大电路的性能进行分析。 振幅调制是用基波信号去调制载波信号，从而使基波信号加载到载波信号上实现在信道中的传输。这个实现就是对这种调制实现仿真波形。18
