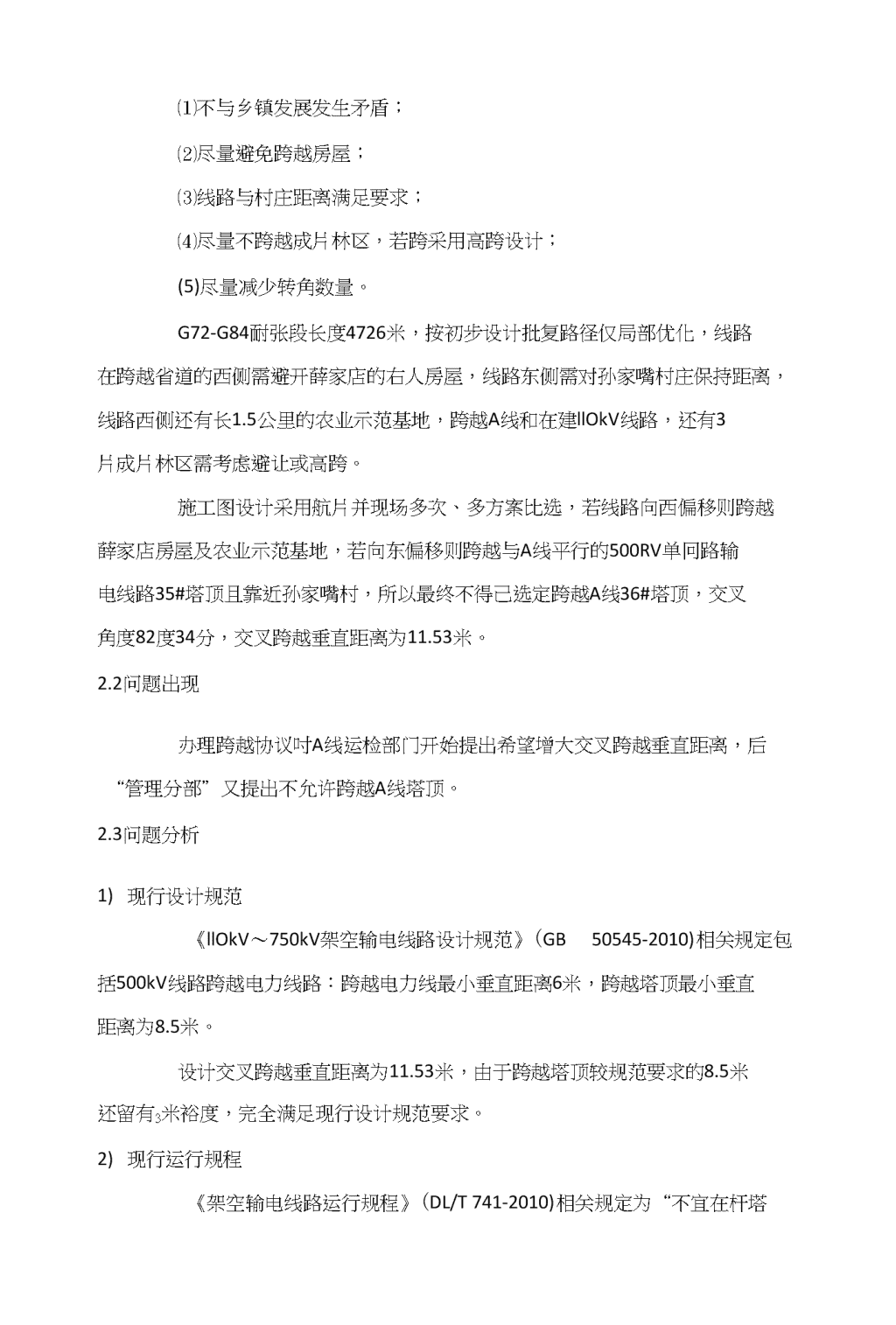

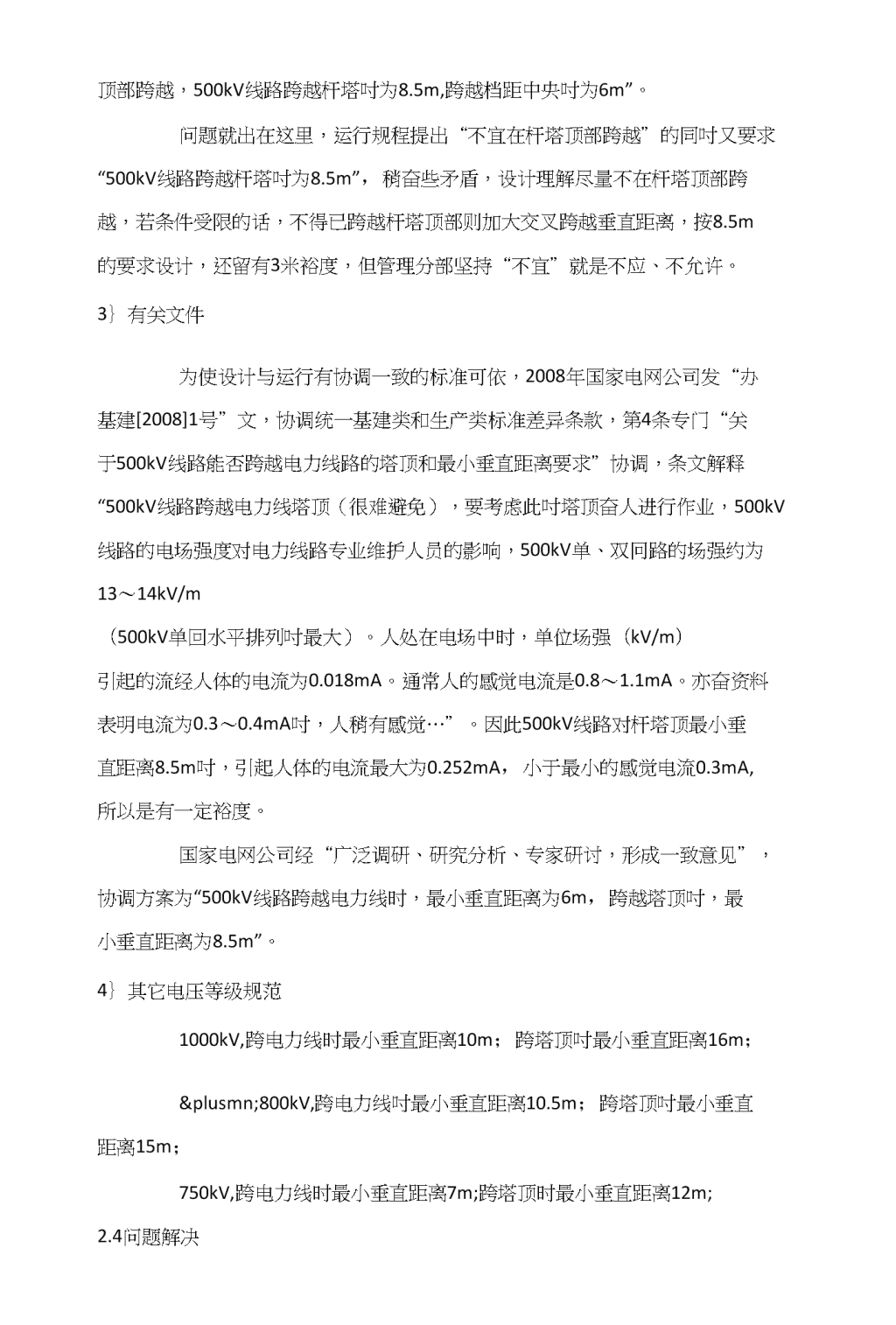

探析500kV输电线路设计案例1.中国能源建设集团山丙山丙省电力勘测设计院有限公司山丙太原0300012.国网山丙省电力公司山两太原030012摘要：伴随“中国倡议探讨构建全球能源互联网，推动以清洁和绿色方式满足全球电力需求”，架空输电线路建设随之加快，而环境保护及城乡发展的要求愈来愈高，输电线路路径选择越来越难，输电线路之间交叉跨越而又难以避免，木文结合500kV输电线路相互交叉的案例，分析出现跨越塔顶的问题,针对相关设计规范与运行规程要求的不同，总结经验教训提出相应的建议，可供借鉴和参考。关键词：输电线路；相互交叉；跨越塔顶；设计案例1引言山丙能源资源丰富，晋北、晋中、晋东南煤炭基地被列入国家级煤炭基地。截止“十二五”末，山丙风力发电、光伏发电等新能源发电装机容量已接近全省总装机容量的20%。山丙在推动自身转型跨越发展中，响应国家《大气污染防治行动计划》，推动重点地区能源输电通道建设，优先发展输电，所以进一步研究超高压、特高压输电线路的有关设计问题很有必要。目前500kV输电线路己成为网省电网的主干电力网络线路，输电线路之间交叉跨越较多而又难以避免，木文结合500kV超高压输电线路设计一案例分析研究，总结出经验教训提出相应的建议，力争起到举一反三的作用。该案例基木情况：A线为500kV单回路架空输电线路（为运行线路），B线为500kV双回路架空输电线路（为设计线路）。2跨越塔顶问题2.1设计情况B线线路路径系根据初步设计批复及线路路径协议文件，综合考虑相关因素选择确定的，G72-G84耐张段路径的选择，设计综合考虑的因素奋： ⑴不与乡镇发展发生矛盾；⑵尽量避免跨越房屋；⑶线路与村庄距离满足要求；⑷尽量不跨越成片林区，若跨采用高跨设计；(5)尽量减少转角数量。G72-G84耐张段长度4726米，按初步设计批复路径仅局部优化，线路在跨越省道的西侧需避开薛家店的右人房屋，线路东侧需对孙家嘴村庄保持距离，线路西侧还有长1.5公里的农业示范基地，跨越A线和在建llOkV线路，还有3片成片林区需考虑避让或高跨。施工图设计采用航片并现场多次、多方案比选，若线路向西偏移则跨越薛家店房屋及农业示范基地，若向东偏移则跨越与A线平行的500RV单冋路输电线路35#塔顶且靠近孙家嘴村，所以最终不得己选定跨越A线36#塔顶，交叉角度82度34分，交叉跨越垂直距离为11.53米。2.2问题出现办理跨越协议吋A线运检部门开始提出希望增大交叉跨越垂直距离，后“管理分部”又提出不允许跨越A线塔顶。2.3问题分析1)现行设计规范《llOkV〜750kV架空输电线路设计规范》(GB50545-2010)相关规定包括500kV线路跨越电力线路：跨越电力线最小垂直距离6米，跨越塔顶最小垂直距离为8.5米。设计交叉跨越垂直距离为11.53米，由于跨越塔顶较规范要求的8.5米还留有3米裕度，完全满足现行设计规范要求。2)现行运行规程《架空输电线路运行规程》(DL/T741-2010)相关规定为“不宜在杆塔 顶部跨越，500kV线路跨越杆塔吋为8.5m,跨越档距中央吋为6m”。问题就出在这里，运行规程提出“不宜在杆塔顶部跨越”的同吋又要求“500kV线路跨越杆塔吋为8.5m”，稍奋些矛盾，设计理解尽量不在杆塔顶部跨越，若条件受限的话，不得已跨越杆塔顶部则加大交叉跨越垂直距离，按8.5m的要求设计，还留有3米裕度，但管理分部坚持“不宜”就是不应、不允许。3｝有关文件为使设计与运行有协调一致的标准可依，2008年国家电网公司发“办基建[2008]1号”文，协调统一基建类和生产类标准差异条款，第4条专门“关于500kV线路能否跨越电力线路的塔顶和最小垂直距离要求”协调，条文解释“500kV线路跨越电力线塔顶（很难避免），要考虑此吋塔顶奋人进行作业，500kV线路的电场强度对电力线路专业维护人员的影响，500kV单、双冋路的场强约为13〜14kV/m（500kV单回水平排列吋最大）。人处在电场中时，单位场强（kV/m）引起的流经人体的电流为0.018mA。通常人的感觉电流是0.8〜1.1mA。亦奋资料表明电流为0.3〜0.4mA吋，人稍有感觉…”。因此500kV线路对杆塔顶最小垂直距离8.5m吋，引起人体的电流最大为0.252mA，小于最小的感觉电流0.3mA,所以是有一定裕度。国家电网公司经“广泛调研、研究分析、专家研讨，形成一致意见”，协调方案为“500kV线路跨越电力线时，最小垂直距离为6m，跨越塔顶吋，最小垂直距离为8.5m”。4｝其它电压等级规范1000kV,跨电力线时最小垂直距离10m；跨塔顶吋最小垂直距离16m；±800kV,跨电力线吋最小垂直距离10.5m；跨塔顶吋最小垂直距离15m；750kV,跨电力线时最小垂直距离7m;跨塔顶时最小垂直距离12m;2.4问题解决 尽管设计规范专列有跨塔顶的距离II未冇不宜跨塔顶的要求，尽管国网公司专门协调“500kV线路能否跨越电力线路的塔顶和最小垂直距离要求”,但“管理分部”就是坚持“不允许跨越塔顶”，B线建设管理中心出于投产吋间的紧迫性，只能答应A线“管理分部”的要求修改设计。2.5修改设计B线G76由5C1-SZ2-36改为5C3-Sjl-30,左转经新建两基直线跨越塔跨越A线。避开塔顶至新建转角塔G79A形成“耐-直-直-耐”独立耐张段，G79A再接至原G80,G79A为5C3-S」l-36，改造线路长1.435公里。增加3基双冋路耐张塔、2基双冋路直线跨越塔（共增加塔重281.90吨、基础混凝土705.4m3）及相应导地线绝缘子串，OPGW和导线（增加塔重47.8吨）。3结语3.1经验和教训尽管国家标准输电线路设计规范专列冇跨塔顶的距离XL未冇不宜跨塔顶的要求,尽管国家电网公司专门协调“500kV线路能否跨越电力线路的塔顶和最小垂直距离要求”,但行业标准输电线路运行规程奋一句“不宜在杆塔顶部跨越”的要求（实际如前所述跨杆塔顶部丝毫不影响安全，只不过跨杆塔顶吋最小垂直跨越距离需增大而已），“管理分部”硬是满足跨越距离且奋足够裕度也不行，使得B线修改设计，造成劳民伤财的后果。3.2几点建议1）架空输电线路设计，原则上避开电力线的杆塔顶部（尤其110kV以上线路），若须跨越杆塔顶部，事先需征得生产运行单位的同意。2）建设管理单位与相关单位配合协调，力求和谐，以利建设项S顺利实施。3）设计基建工程项0，不仅要满足基建的各项规定和要求，还需满足生产运维方面的所有规定和要求，协调处理好基建与生产的关系。参考文献 [1]李盛杰等.架空输电线路交叉跨越距离检查及计算方法探讨.四川电力技术，2015[2】金万军.架空输电线路交叉跨越问题探讨.中国科技博览，2011作者简介：赵虎元（1962年生），男，本科，高工，主要从事输变电项0设计研究及技术管理工作；牛彪（1981年生），男，硕士；高工，主要从事输电线路运检管理工作；郭志刚（1982年生），男，硕士，高工，主要从事输电线路设计研究工作。
