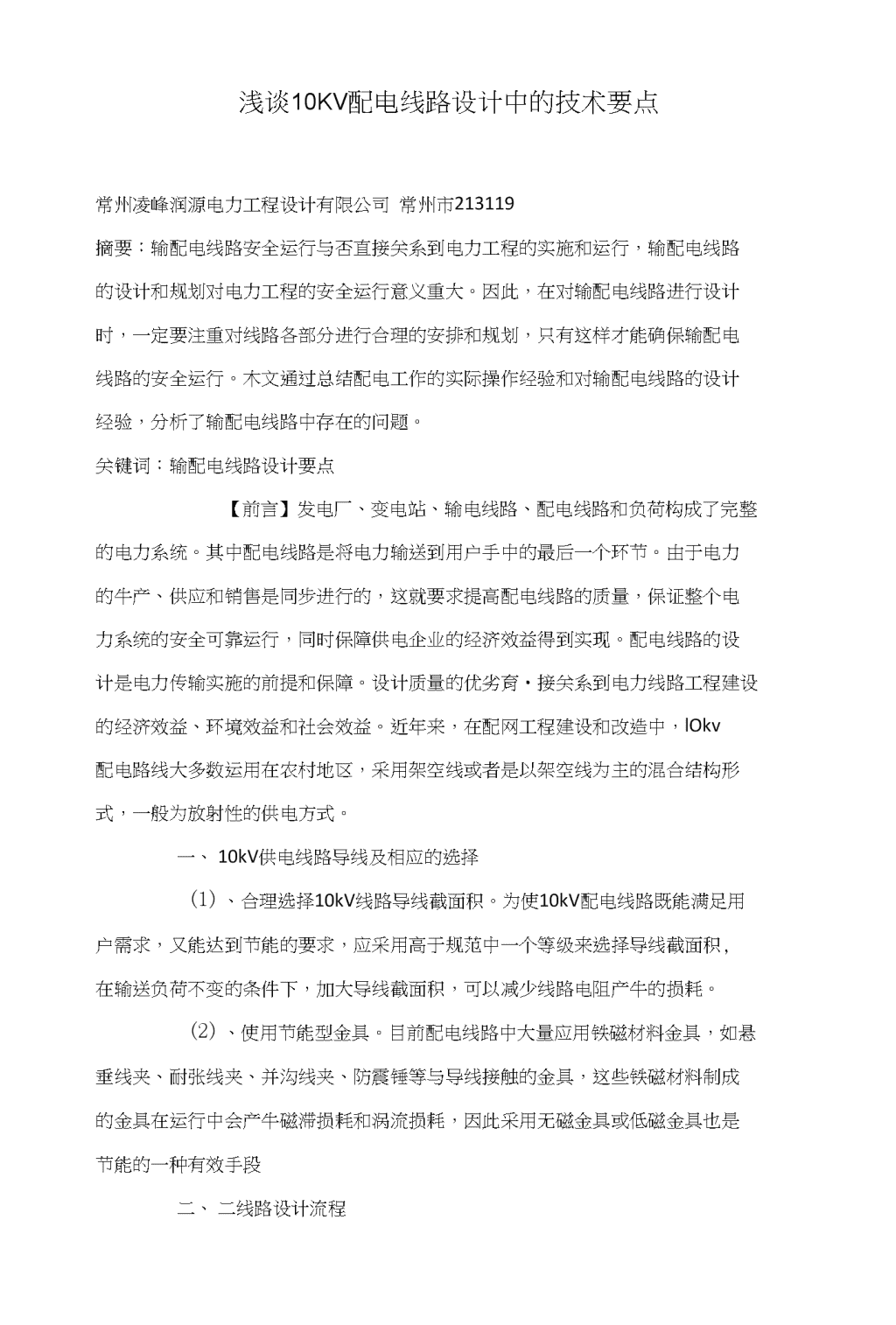

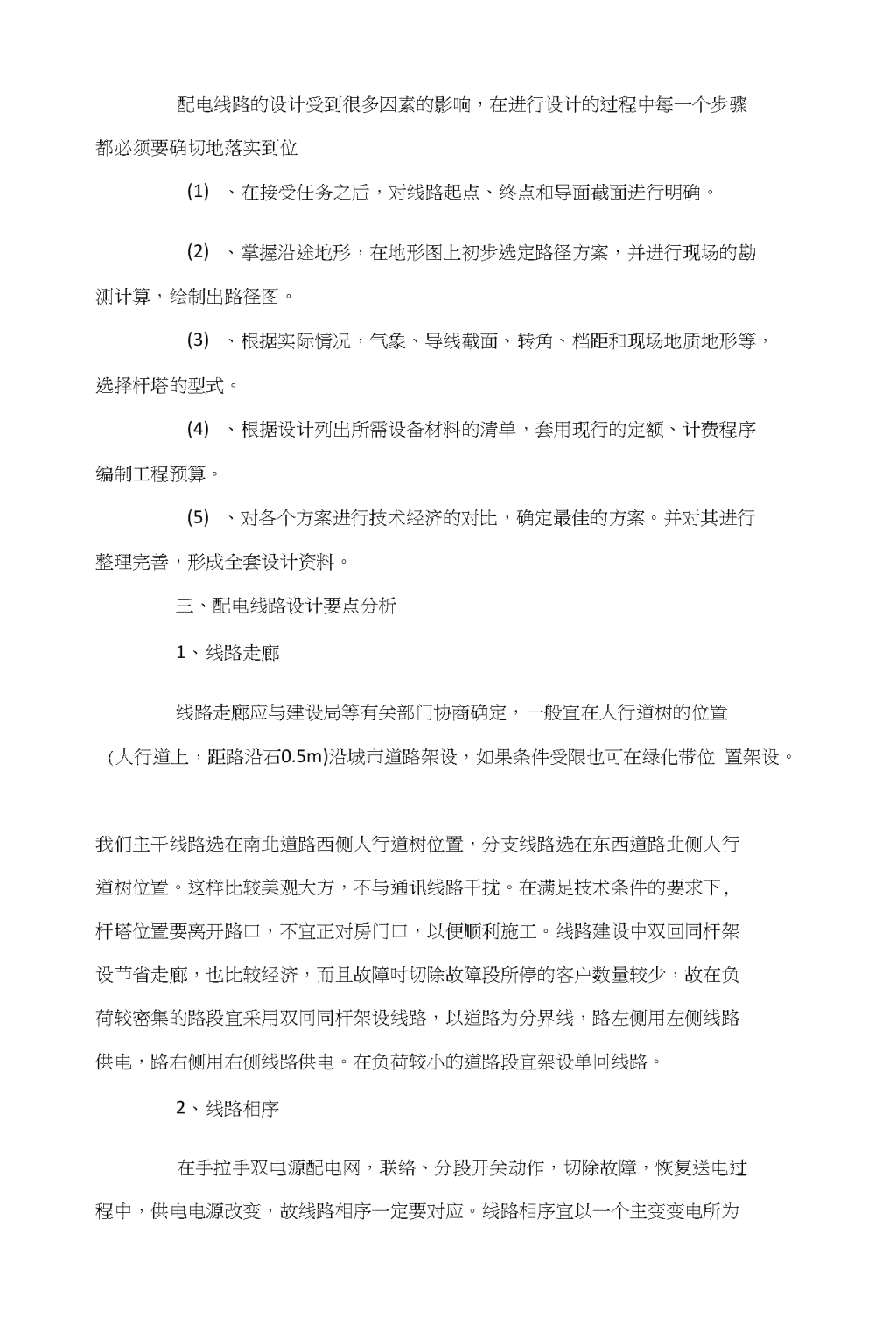

浅谈10KV配电线路设计中的技术要点常州凌峰润源电力工程设计有限公司常州市213119摘要：输配电线路安全运行与否直接关系到电力工程的实施和运行，输配电线路的设计和规划对电力工程的安全运行意义重大。因此，在对输配电线路进行设计时，一定要注重对线路各部分进行合理的安排和规划，只有这样才能确保输配电线路的安全运行。木文通过总结配电工作的实际操作经验和对输配电线路的设计经验，分析了输配电线路中存在的问题。关键词：输配电线路设计要点【前言】发电厂、变电站、输电线路、配电线路和负荷构成了完整的电力系统。其中配电线路是将电力输送到用户手中的最后一个环节。由于电力的牛产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。配电线路的设计是电力传输实施的前提和保障。设计质量的优劣育•接关系到电力线路工程建设的经济效益、环境效益和社会效益。近年来，在配网工程建设和改造中，lOkv配电路线大多数运用在农村地区，采用架空线或者是以架空线为主的混合结构形式，一般为放射性的供电方式。一、10kV供电线路导线及相应的选择(1)、合理选择10kV线路导线截面积。为使10kV配电线路既能满足用户需求，又能达到节能的要求，应采用高于规范中一个等级来选择导线截面积,在输送负荷不变的条件下，加大导线截面积，可以减少线路电阻产牛的损耗。(2)、使用节能型金具。目前配电线路中大量应用铁磁材料金具，如悬垂线夹、耐张线夹、并沟线夹、防震锤等与导线接触的金具，这些铁磁材料制成的金具在运行中会产牛磁滞损耗和涡流损耗，因此采用无磁金具或低磁金具也是节能的一种有效手段二、二线路设计流程 配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位(1)、在接受任务之后，对线路起点、终点和导面截面进行明确。(2)、掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。(3)、根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。(4)、根据设计列出所需设备材料的清单，套用现行的定额、计费程序编制工程预算。(5)、对各个方案进行技术经济的对比，确定最佳的方案。并对其进行整理完善，形成全套设计资料。三、配电线路设计要点分析1、线路走廊线路走廊应与建设局等有关部门协商确定，一般宜在人行道树的位置(人行道上，距路沿石0.5m)沿城市道路架设，如果条件受限也可在绿化带位置架设。我们主干线路选在南北道路西侧人行道树位置，分支线路选在东西道路北侧人行道树位置。这样比较美观大方，不与通讯线路干扰。在满足技术条件的要求下,杆塔位置要离开路口，不宜正对房门口，以便顺利施工。线路建设中双回同杆架设节省走廊，也比较经济，而且故障吋切除故障段所停的客户数量较少，故在负荷较密集的路段宜采用双冋同杆架设线路，以道路为分界线，路左侧用左侧线路供电，路右侧用右侧线路供电。在负荷较小的道路段宜架设单冋线路。2、线路相序在手拉手双电源配电网，联络、分段开关动作，切除故障，恢复送电过程中，供电电源改变，故线路相序一定要对应。线路相序宜以一个主变变电所为 电源，背向变电所，从左到右(或从上至下)为A、B、C相，直至另一变电所。现在变电所多用中置柜、电缆出线，实现换相十分方便，若有架空一变电所，则应以该所为电源侧，背向变电所设置相序。3、导线选择采用电力电缆有利于美化环境，提高供电可靠性，但价格高，不便检修，可在最繁华路段采用；架空线路，便于施工和检修。绝缘架空线有普通型和轻型，普通型绝缘层较厚，允许与树木频繁接触，轻型绝缘层较薄，允许与树木不频繁接触，可根据具体情况选用。绝缘线雷击后易断线，风荷较大，弧垂较大，档距要求较小，适用市区选用，郊区可选裸钢芯铝绞线。导线截面宜用10〜20年（中长期）预测负荷，一般城区走廊受限，改造新建难度大，主干线路建设后寿命较长，故障时还要转移负荷，故导线线径宜选大一点，现在看来一般应不小于150mm2,以防重复投资。我们主干选用240、185mm2两种，分支选用120^70mm2两种。4、杆塔及基础10kV线路的杆塔杆塔型式主要分为四种型式：耐张杆塔、直线杆塔、转角杆塔、终端杆塔。在工程设计中，应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。在选择杆塔型式的吋，必须说明采用直线杆塔或承力杆塔型式的理由，包括各种杆塔型式的特点、使用钢材、混凝土量、适用地区等技术经济指标，综合考虑基础及线路占用走廊等因素后，对技术经济进行综合比较,优选杆塔型式。受力杆如转角、T接、耐张杆，如果打拉线受限，可以考虑钢管塔，钢管塔基础一・般有两种，即深埋式和浅埋式。一般设计采用浅埋式，开挖面积较大，在位置受限的城区不便施工。我们选用深埋式灌注桩基础。直径1.5m左右。施工吋采用人工开挖，实践证明既经济实用，又不需其它配套设备，无噪音，无污染。深埋灌注桩铁塔基础和人工开挖的施工工艺在城区应广泛推广。5、金具、绝缘子选择 绝缘架空线用的新型金具较多，如耐张线夹的型式就有楔式、螺栓式,材料有铝合金、铸钢，可根据具体情况合理选用，但应注意校验握力。节能型金具虽一次性投资较大，但从长远来看还是合算的，应优选选用。在选用金具吋注意选用配套绝缘罩。复合绝缘子，重量轻，防污闪，施工方便，减少运行维护工作量，应优先选用。因绝缘线雷击后易断线，故在架空绝缘线路中应优先选用防雷绝缘子。6、10kV配网馈线自动化设备的选择目前配网自动化设备功能强大，技术含量高，投资也高，适用于大中城市。馈线自动化相对来说能满足一-般县级城镇需要，经济实用，易于升级，宜在一般县级城镇推广使用。馈线自动化大体分两种类型，电压■时间型和电流型。电压•时间型，由变电所断路器和线路上的分段器构成，当线路发生故障吋，变电所跳闸，线路失电，各分段器跳闸，断路器重合后各分段器顺序延时重合，合闸到故障段吋，断路器又跳闸，故障段两端的分段器被闭锁，再重合时，正常段恢复送电。故障段以后的正常段由联络开关闭合后从另一变电所供电。7、线路设计中的新技术近年来，由于负荷密集程度的增加，部分地区新建了20kV配电网络，或将原有的10kV配电线路升级改造为20kV,虽然这一电压等级符合我国的国家标准与国际标准，但由于应用较少，故当地一般不存在已有工程可以提供借鉴，这时就需要设计人员向已建设的地区和设计人员借鉴经验，并结合本地区实际进行改造创新。随着智能电网技术的开创于发展，基于智能电网的智能配电也逐渐开展。智能配电包含分布式电源、实时监控和综合测量等技术，为输电网降低损耗、提高可靠性等方面都有贡献，但对输电线路设计也提出了要求，如在杆塔和线路中增加监视测量设备等，这对设计人员提岀了更高的要求。四、结语近年来，原有的电力架空路线逐渐被电缆替代，城市无杆化将成为城建 工作的重要组成部分。配送路线从空中转入地下，这将使得lOkv的电路配送施工量越来越大，工程难度也越来越高。参考文献：⑴刘文龙•浅析1ORV配电线路设计技术要点[J].价值工程，2010年33期.⑵赵新•配电线路无功补偿的优化分析[J]•天津电力技术，2001年04期.[3]孙毅，刘俊勇•配电线路中并联电容器的配置[J]•四川电力技术，2003年0期.[4]任晓晖・10kV配电设计中的节能措施[J]•农村电工,2009(2)：29-30.
