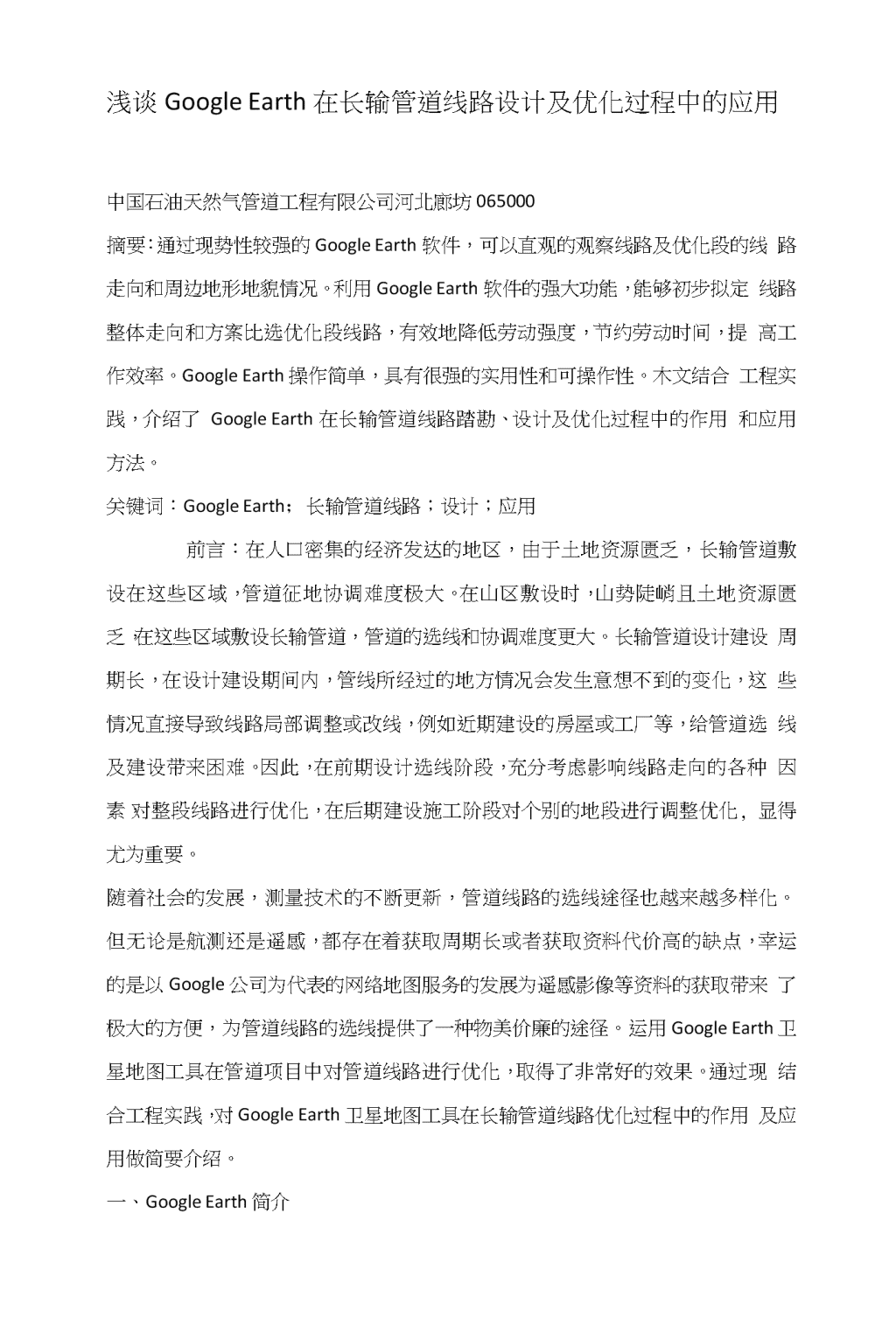

浅谈GoogleEarth在长输管道线路设计及优化过程中的应用中国石油天然气管道工程有限公司河北廊坊065000摘要：通过现势性较强的GoogleEarth软件，可以直观的观察线路及优化段的线路走向和周边地形地貌情况。利用GoogleEarth软件的强大功能，能够初步拟定线路整体走向和方案比选优化段线路，有效地降低劳动强度，节约劳动时间，提高工作效率。GoogleEarth操作简单，具有很强的实用性和可操作性。木文结合工程实践，介绍了GoogleEarth在长输管道线路踏勘、设计及优化过程中的作用和应用方法。关键词：GoogleEarth；长输管道线路；设计；应用前言：在人口密集的经济发达的地区，由于土地资源匮乏，长输管道敷设在这些区域，管道征地协调难度极大。在山区敷设时，山势陡峭且土地资源匮乏，在这些区域敷设长输管道，管道的选线和协调难度更大。长输管道设计建设周期长，在设计建设期间内，管线所经过的地方情况会发生意想不到的变化，这些情况直接导致线路局部调整或改线，例如近期建设的房屋或工厂等，给管道选线及建设带来困难。因此，在前期设计选线阶段，充分考虑影响线路走向的各种因素，对整段线路进行优化，在后期建设施工阶段对个别的地段进行调整优化,显得尤为重要。随着社会的发展，测量技术的不断更新，管道线路的选线途径也越来越多样化。但无论是航测还是遥感，都存在着获取周期长或者获取资料代价高的缺点，幸运的是以Google公司为代表的网络地图服务的发展为遥感影像等资料的获取带来了极大的方便，为管道线路的选线提供了一种物美价廉的途径。运用GoogleEarth卫星地图工具在管道项目中对管道线路进行优化，取得了非常好的效果。通过现结合工程实践，对GoogleEarth卫星地图工具在长输管道线路优化过程中的作用及应用做简要介绍。一、GoogleEarth简介 GoogleEarth软件是通过操控卫星影像数据来实现数字化地球的一款三维地图软件，它能在一个地球的三维模型上布置上航空照片、卫星照片和GIS,在2005年由Google公司推出的。GoogleEarth不断改进和更新高分辨率卫星图片，拥有大量可供用户添加的航迹、地貌景观图像和地标，使我们能获取更多的相对较新的卫星影像，GoogleEarth具有大量的实用功能。将这些免费的卫星地图信息充分的利用好，把从GoogleEarth卫星地图上获知的地形地貌、周边环境和地理位置等信息应用到长输管道工程的线路优化工作中，可以有效地进行优化线路段的初步选定，对优化线路周围的地形地貌及周边环境进行观察，极大地提高了线路优化的效率，也能为工程的顺利施工起到很好的作用。二、GoogleEarth的特点1）数据来源广泛和分辨率高；2）数据更换频率快，时效性好；3）具有广泛的数据覆盖范围；4）浏览更直观，更方便；5）数据免费6）总体精度满足要求；7）配套功能强大。GoogleEarth的影像数据根据来源不同分为两类：一类是高清影像，分辨率在0.61-2.5米；一类为非高清影像，分辨率在30-500米。不同地区覆盖着不同分辨率的卫星影像，同时，由于政治、军事和经济目的，Google公司还有意或者被迫屏蔽了或者降低了一些敏感地区的卫星影像分辨率。我国省会以上的一线城市、众多的地级城市和部分县级城市以及一些有政治、军事和经济意义的地区都在高清影像的覆盖之下，还有部分丘陵和山区也有高清影像覆盖。三、GoogleEarth在长输管道线路设计过程中的应用 长输管道设计前期准备吋，一般是按照1：5万或者41万的CAD地形图对管道走向进行初选。但CAD地形图往往与实际情况存在着较大的差异，利用GoogleEarth管道走向图能有效地解决这一问题。GoogleEarth管道走向图是将CAD平面图通过坐标数据转换，将相应的坐标点加载到GoogleEarth地图上,再连接所有坐标点后得到管道中线图。利用GoogleEarth我们还能够在前期准备时就对协调难度大和施工难度大的管段进行线路调整比选。3、GoogleEarth在长输管道线路优化过程中的应用首先，依据CAD地形图线路中心桩坐标，确定所采用的坐标系，运用坐标转换软件将所有的坐标进行转换。例如，现在CAD地形图的坐标系基本为北京54、西安80坐标系，最新的为G2000坐标系，而GoogleEarth的坐标系是WGS84坐标系，将数据进行转换后，添加到GoogleEarth卫星地图上，将所有的点进行连接即可得到清晰的GoogleEarth管道走向图。通过卫星地图在线浏览，可以浏览整体线路的俯视图和立体化视图。初步展开的卫星地图为俯视图，相当于在空中垂直向下俯瞰地球表面，向前滚动鼠标滚轮，即可降低视点高度，地图也会随之变得清晰，地面构筑物、河流、山川、道路状况一目了然。按住鼠标左键，在图面上移动鼠标指针，即可改变察看的位置。利用GoogleEarth走向图配合现场踏勘对整体线路实际现场情况和周边环境的了解对全线进行整体线路优化，对施工难度人和协调难度人的管段进行线路优化，线路优化的原则包括以下几点：1）要满足安全性的标准；2）管段需要有进场便道；3）尽量少翻山或者翻越山势较缓的山体；4）尽量减少川河和穿越的次数；5）尽量避开很深的冲沟；6）尽量减少管线长度；7）尽量避开民房等协调难度大的地段。利用GoogleEarth软件数据较新、地标显示较全、地形地貌直观等特点， 进行线路优化。首先找到需要进行优化的线路段，通过GoogleEarth软件的缩放功能，详细浏览沿线的地形地貌、公路、铁路、城市范围、水系分部情况，分段、逐步调整管线线位，直到最终确定管道走向。在线路优化过程中，利用GoogleEarth卫星地图工具，不仅节约了工程成本，提高了工作效率，还准确的了解了优化线路段的环境情况及所处的位置，为日后的施工做好了充分的准备工作。结束语综上所述，卫星地图和坐标转换软件操作简单，将其应用到长输管道线路设计和优化过程中，可以帮助后期完成工作，减小后期施工和协调难度，提高工作效率，节约成本，是长输管道线路设计和优化工作中一中切实有效地方法。参考文献：⑴杨逸若.GoogleEarth在长输管道测量中的应用(J)冲国新技术新产品，2013(2)；98-99.⑵刘定智，任红军，刘定东，李茜.GoogleEarth在油气管道线路工程前期研究中的应用(J)•石油规划设计,2012(5)；121-122.
