电气控制线路的设计、 安装与调试授课专业：电力系统自动化技术专业授课教师：鲁珊珊授课时间：2012/2013年第一学期

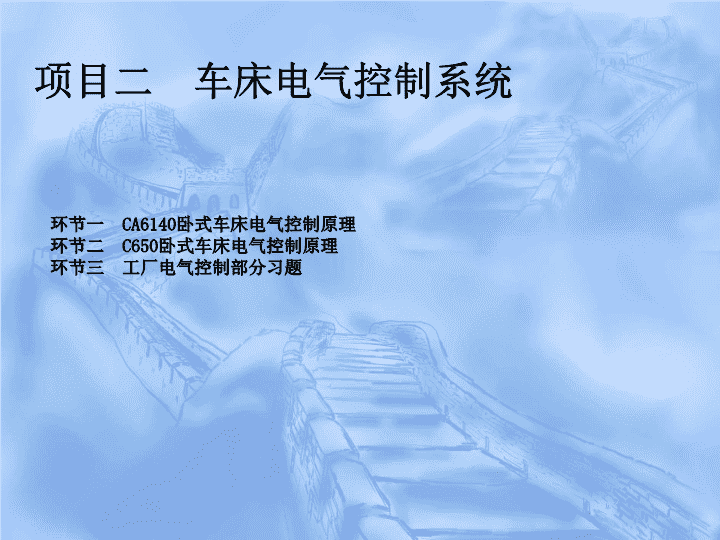

项目二车床电气控制系统环节一CA6140卧式车床电气控制原理环节二C650卧式车床电气控制原理环节三工厂电气控制部分习题

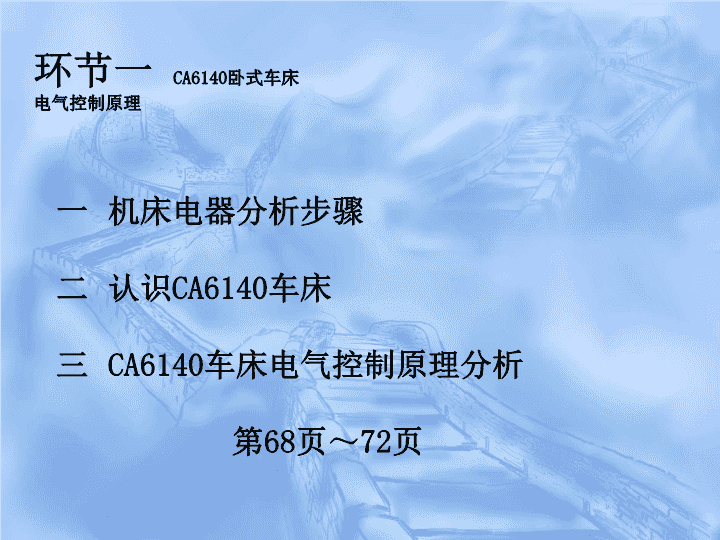

环节一CA6140卧式车床 电气控制原理机床电器分析步骤认识CA6140车床CA6140车床电气控制原理分析第68页～72页
环节二C650卧式车床 电气控制原理认识C650车床车床主要对旋转的工件进行机械加工车床主电动机→车床主轴→工件旋转快速移动→车刀移动→工件加工电动机车刀加工工件产生高温冷却泵电动机→冷却泵加冷却液→工件降温↓↓↓
二电气控制原理图
电气控制原理分析1主电动机M1控制电路（1）点动控制点动控制按钮SB6（2）长动控制①正转正转启动按钮SB4②反转反转启动按钮SB3（3）制动控制停止按钮SB5
2冷却泵电动机M2控制电路启动按钮SB2；停止按钮SB13快速移动电动机M3控制电路通过控制转动刀架手柄压下限位开关SQ
环节三工厂电气控制部分 习题
