rotel99电子线路设计软件教程 52页

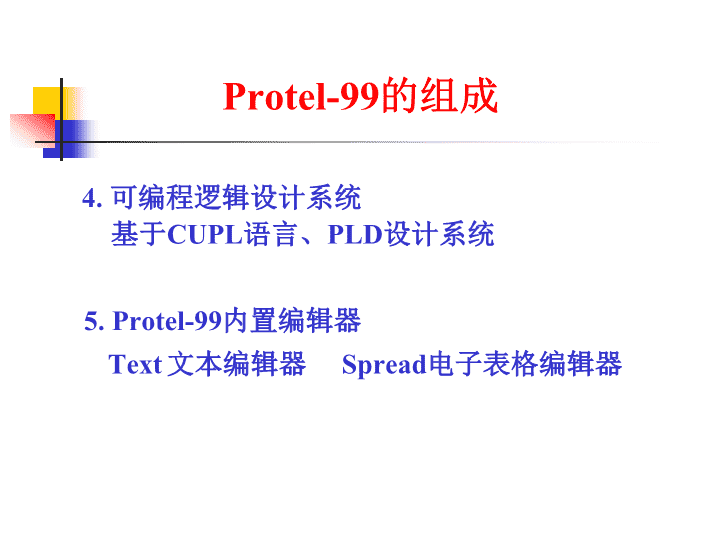

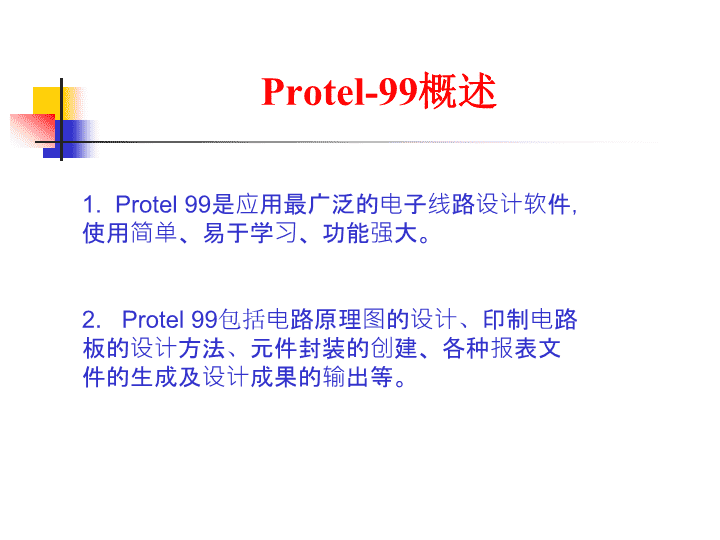

Protel-99概述1.Protel99是应用最广泛的电子线路设计软件，使用简单、易于学习、功能强大。2.Protel99包括电路原理图的设计、印制电路板的设计方法、元件封装的创建、各种报表文件的生成及设计成果的输出等。 Protel-99的组成1.原理图设计系统Sch(AdvancedSchematic)原理图编辑器Schlib零件库编辑器2.印刷电路板设计系统PCB(AdvancedPrintedCircuitBoard)电路板编辑器PCBlib零件封装编辑器3.信号模拟仿真系统在原理图上进行信号模拟仿真的SPICE3f5系统 Protel-99的组成4.可编程逻辑设计系统基于CUPL语言、PLD设计系统5.Protel-99内置编辑器Text文本编辑器Spread电子表格编辑器 Protel-99的主要特性1.设计系统稳定高效2.SmartTool智能工具技术将设计工具集成在单一环境下3.SmartDoc智能文档技术将设计数据文件存储在单一设计数据库中，由设计管理器统一管理，以.ddb为后缀4.SmartTeam智能工作组让多个设计者通过网络同时设计 5.大大增强了PCB自动布线功能（3）增强的交互式布局和布线模式等6.资源丰富的元器件库7.通过SPICE3f5在原理图上仿真Protel-99的主要特性（1）自动布线规则条件的复合选项方便了设计（2）自动布线使用了最新人工智能技术 Protel99的设计窗口1.DesignManager设计管理器Explorer设计浏览器Browse浏览管理器BrowseSch零件管理器BrowsePCB零件封装管理器2.DesignStation设计工作站3.DesignTeam设计工作组4.Toolbars工具栏6.CommandStatus状态栏5.Maintools主工具栏 设计管理器浏览管理器菜单栏主工具栏文件切换标签设计主页面状态栏命令栏设计浏览器 Protel99中的文件基本操作设计任务的新建(1)点击FileNewDesign….(2)在DatabaseFileName中设置数据库文件名称，点击Browse选择新文件所存放的文件夹设置密码 1：从Windows文件浏览器中直接点击Protel-99设计文件设计任务的打开 2：点击FileOpen….3：点击主工具栏中打开图标 设计文档的新建（1）点击FileNew….新建文件夹新建PCB文件新建PCBLib文件新建原理图文件新建原理图库文件 原理图设计过程开始设置图纸大小环境设置放置、排列零件原理图布线调整线路输出相关报表存盘打印结束电路图设计 1.新建设计文件、新建设计文档2.设置图纸大小：右键(DocumentOption)或Design菜单的Option)后，弹出文件设置对话框后进行设置简单电路图设计 （1）添加零件库击活BrowseSch点击Add/Remove装入ProtelDOSSchematicLibraries.ddb和MiscellaneousDevices.ddb（2）取用零件1）点击图标或菜单简单电路图设计2）直接从零件库里取双击或点击后按Tab键设置属性。（4）零件的对齐（3）编辑零件名 （5）连接线路1）点击图标或PlaceWire后，光标处出现大十字。2）将大十字光标置放于连线起点，按鼠标左键置起始点。3）光标移动则拉出引线，停于某点，单击鼠标左键则可转弯，单击鼠标右键（或按ESC）则结束此线。双击鼠标右键则结束画线。简单电路图设计 自动走线模式：在进入画线状态后，按鼠标左键并移动，则拉出一条浮动的线，连续按空格键，则先后出现六种连线模式，供选择。编辑引线：单击引线后，松开再单击，引线被激活后即可改变方向及长度等。 （7）节点及放置丁字型连线将自动生成节点，十字型连线处的节点需人为放置。放置方法：点击图标或PlaceJunction….属性设置:双击节点,出现对话框进行设置。（8）放置电路输入输出点放置方法：点击图标或PlacePort…. (9)放置文字放置方法：点击图标或PlaceAnnotation…. 绘制电路图练习 数码管驱动电路 PCB—PrintedCircuitBoard PCB的基本知识一、PCB的材料和结构材料—玻璃纤维结构—多层板铜膜（敷铜板）玻璃纤维板TopLayer(元件面)BottomLayer(焊接面)插针式元件SMD元件焊锡Via(过孔) 二、铜膜走线（Track）线段（Segment）顶层走线底层走线Via(过孔)Pad(焊盘) 三、元件封装（Footprint）和封装图DIP14电阻二极管三极管 四、飞(预拉)线（Ratsnest） 五、PCB图例PadViaClearance 六、电路板设计流程（一）电路图电路板1.用Sch设计电路图定义元件封装通过ERC检查2.用Sch的CreateNetlist生成网络连接表3.进入PCB编辑器定义板框引入网络连接表放置元件(Component)设置布线规则自动布线手工调整保存、打印（二）直接设计电路板定义板框取用并布置元件1.进入PCB编辑器2.用PCB的网络编辑各焊盘间的网络关系设置布线规则自动布线手工调整保存、打印（三）纯手工走线1.进入PCB编辑器定义板框取用并布置元件2.直接以PlaceTrack命令，一条一条手工走线 New…新建文件新建一个PCB文件：File七、PCB设计界面双击进入PCB环境主工作区菜单栏主工具栏切换标签浏览管理器工作层切换标签 八、加载元件封装库：点击Add/Remove按钮 九、工作层的设置：有以下两种方法（1）点击鼠标右键弹出菜单（2）DesignOptions其他层信号板层内部板层机械板层阻焊板层丝印层系统其他层板层选项标签：把需要用到的工作层打开其他层器件移动最小间距光标移动的最小间距电气栅格设置计量单位 十、系统参数的设置（1）在设计窗口中单击右键弹出菜单选择Properties...(2)在主菜单Tools工具中选择Preferences命令 弹出系统参数设置的对话框设置各种参数编辑选项自动移动选项其他区域交互式布线模式拖动图件方式选项显示选项区域显示区域：设置各项在印制板环境下是否显示显示模式切换范围区域板层绘制顺序：点击后可以弹出设置板层顺序的对话框进行设置设置板层、文字、屏幕等颜色显示隐藏标签编辑设定各种默认值对进行信号完整性分析的元件进行设置 各种参数设置完以后在禁止布线层下面绘制一个禁止布线框：用PlaceTrack命令画一个框注意：禁止布线框必须封闭，才能保证元件都在其中 一、加载网络表：用DesignNetlist命令设定正确的路径选中在原理图中创建的网络表文件然后点击OK删除网络表中没有的元件替换不符合的元件封装操作顺序操作内容错误内容表示网络表文件没有错误可以执行（Execute)印制板的绘制 若网络表有错误则必须先改正所有错误，直到没错了才能执行加载网络表。1.引线重叠，增加了节点。2.元件引脚间缺少引线。3.元件的序号（Designator）重复(Duplicate)。4.元件的封装（Footprint）与PCB所打开库的封装不一致。5.电源的网络号不正确。如：接地端没有改为GND；用电源符号作输出端6.元件引脚与封装引脚的编号不一致。元件引脚:NameNumberName可标记引脚的名称，如Vcc，GND，+，-，1、2.Number应该和封装引脚的序号Designator一致7.自建元件的引脚方向不正确。（一）Sch所生成网络表的常见错误。 （二）修改或新建元件封装：有些元件封装在PCB库里没有时网络表也会显示错误；用户可以修改已有的元件封装或自己创建来获得需要的封装。方法一：直接在PCB图上修改元件封装例：在SCH中取LED的封装为Diode0.4,于PCB中修改步骤:(1)ToolsMakeLibrary(2)在自己的库中选中Diode0.4，进行编辑去掉引脚，修改焊盘尺寸和形状方法二：通过元件制作向导修改或新建元件封装步骤:(1)FileNewPCBLibrary创建一个原理图库文档(2)ToolsNewComponent元件制作向导…方法三：拷贝后修改成所需元件封装 加载完毕所有元件都已经放在了禁止布线框中若网络表显示没有错误了可以点击执行（Execute)加载 二、元件的布局：自动布局或手动布局，可以先利用自动布局然后再用手动布局进行调整。（一）自动布局：ToolsAutoplace...自动布局器：适用于元件较少的电路板整体布局器：适用于元件较多的电路板 （二）推挤的方法摆放元件：设置了推挤深度就可以进行推挤，将所有堆在一起的元件推开设置推挤深度ToolsAlignComponentsSetShoveDepth ToolsAlignComponentsshove开始推挤推挤完毕的元件基本没有重叠的，可以继续用手动布局进行调整，将元件摆放合理以利于布线 （三）手动布局：用鼠标左键点击要摆放的元件拖住不放，这时此元件周围的飞线都显示出来，将其拖到合理的位置再释放鼠标,释放位置可以参考飞线的情况，应以元件之间的飞线最短,飞线交叉最少为原则。拖动期间可以配合使用空格键、X键、Y键分别进行旋转90°、水平翻转、垂直翻转。 三、布线：自动布线和手动布线（一）自动布线：布线之前要先进行一些默认参数的设置DesignRules布线规则标签安全间距默认为10mil布线拐角模式默认为45度双击该项适合范围为整板默认顶层走水平线底层走竖直线注意：RoutingLayers（布线层）必须设置通常都设为水平或竖直，电源线和地线也应该一致，顶层走水平线底层走竖直线。 设置布线优先级设置布线拓扑关系双击该项设置过孔尺寸默认值过孔外径最大值、最小值、优选值过孔孔径最大值、最小值、优选值双击该项设置线宽适用范围电路板上所用最大线宽即电源线、地线宽度优先使用的线宽电路板上所用的最小线宽即信号线宽度注意：布线之前ClearanceConstraint（走线间距）和WidthConstraint（线宽约束）二者至少设置一项。 设置完毕以后可以开始自动布线：AutoRouteSetup弹出对话框布线合格性对话框锁定预布线，保护手动布好的线布线间距25.0000设置完单击RouteAll开始布线，布线结束会弹出布线信息 布线完毕检查如果发现有些线不合理，则应该撤消布线:使用ToolsUn-Route命令撤消全部布线撤消某个网络的布线撤消某条布线撤消某个元件的全部布线 （二）手动布线：可以全部都用手动布线完成也可以对自动布线完的结果进行手动调整达到合理的布线要求。手动布线的基本步骤：（2）利用小键盘上*键切换到顶层或底层或点击标签。（3）PlaceTrack命令或用PlacementTools中的按钮。（1）设置导线的一些默认参数DesignRules(前已介绍）。点击完以后光标变成十字状 同一层导线的绘制：单击鼠标左键确定导线的起点，移到终点的位置单击左键两次确定终点，即画完一段导线，可以继续执行画线命令画下一段导线，也可以点鼠标右键两次结束画线命令画完一段导线相应的飞线就消失了 不同层导线的绘制：顶层红色，底层蓝色。画完顶层导线后用小键盘上的*键切换到底层继续画底层导线，系统会在换层的位置自动打过孔。注意：画线中可以用Shift+空格键切换导线模式系统自动放置的过孔 （三）移动已经布好的导线（1）移动整条导线：EditMoveDrag左键单击要移动的导线，移动到合适的位置，单击左键或按回车键将导线放置；右键或Esc键结束移动命令（2）移动导线端点：EditMoveDragTrackEnd可以将导线的端点拖拉到合适的位置释放（3）截断导线再移动：EditMoveBreakTrack把鼠标移动到要截断的导线上,选择合适的位置截断（四）删除导线：键盘法：单击导线Delete删除多条导线：按Shift键不放，依次单击要删除的导线Ctrl+Delete逐条删除，右键退出EditDelete （五）修改导线属性双击要修改的导线弹出对话框。线宽通常电源线应该30~50mil信号线12mil导线所在的层导线所属的网络导线的起点坐标导线的终点坐标
