开工报告-青土岘隧道路面工程1 11页

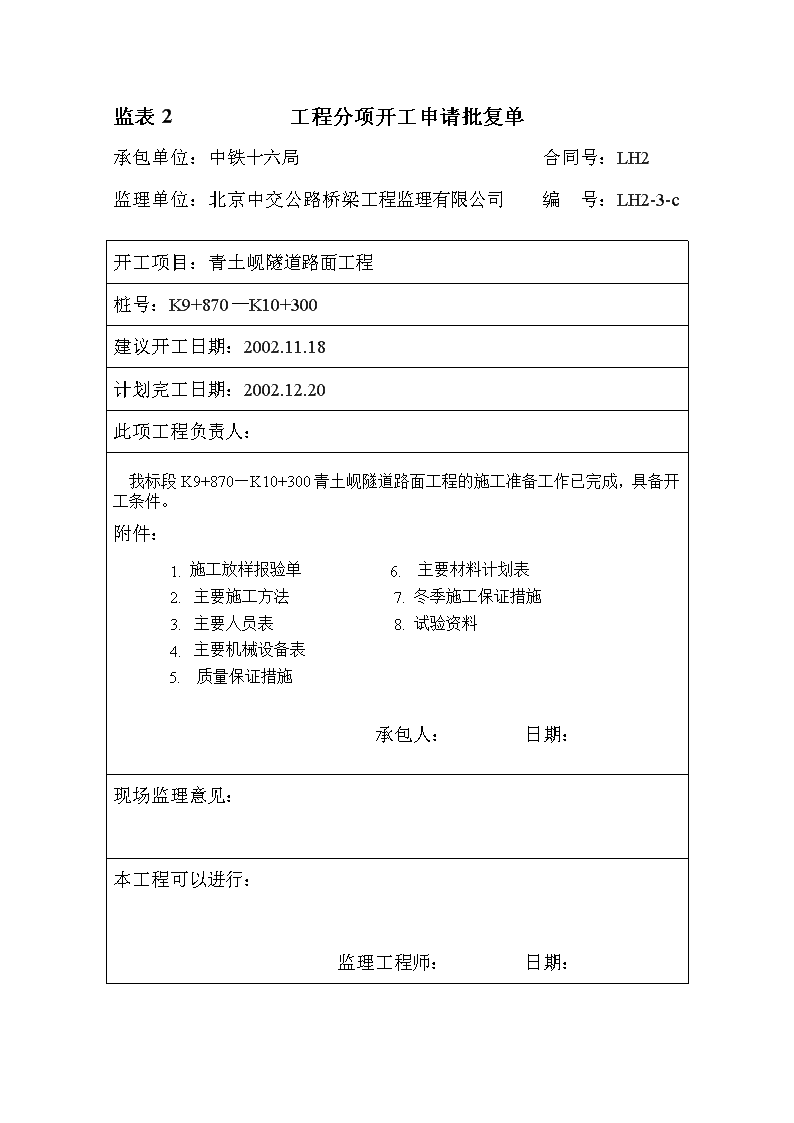

监表2工程分项开工申请批复单承包单位：中铁十六局合同号：LH2监理单位：北京中交公路桥梁工程监理有限公司编号：LH2-3-c开工项目：青土岘隧道路面工程桩号：K9+870—K10+300建议开工日期：2002.11.18计划完工日期：2002.12.20此项工程负责人：我标段K9+870—K10+300青土岘隧道路面工程的施工准备工作已完成，具备开工条件。附件：1.施工放样报验单6.主要材料计划表2.主要施工方法7.冬季施工保证措施3.主要人员表8.试验资料4.主要机械设备表5.质量保证措施承包人：日期：现场监理意见：本工程可以进行：监理工程师：日期： 监表1施工放样报验单承包单位：中铁十六局合同号：LH2监理单位：北京中交公路桥梁工程监理有限公司编号：LH2-1-c致（监理工程师）：根据合同要求，业已完成K9+870—K10+300青土岘隧道路面施工放样工作清单如下，请予查验。承包人：日期：桩号或位置工程或部位名称放样内容备注K9+870—K10+300路面工程中线、高程附件：测量及放样资料监理员意见：监理工程师结论：监理工程师：日期： 主要施工方法及工艺1、工程简介本隧道路面设计为C35号水泥砼路面，厚25cm，路面与仰拱间填充C15片石混凝土。分离式路面板，纵缝和横向缩缝均采用假缝形式，并在板厚中央设置拉杆和传力杆，设胀缝，并采用滑动传力杆。填缝料均采用沥青玛蹄脂，接缝板采用高弹性、耐久性良好的纤维板或泡沫橡胶板。2、路面施工方法洞内路面施工在边拱衬砌及仰拱、填充、电缆槽及侧沟施工完成后进行，砼由洞外拌合站集中生产，砼输送车运到灌筑作业点。其施工工艺流程如下：基层准备→施工放样→组立模板→浇注混凝土→修抹表面（拉毛）→养生拆模→锯槽做缝（1）基层准备对基层表面进行检查和必要的处理，使其标高、厚度、宽度、路拱、坡度及平整度符合设计要求。表面杂物清理干净，保持潮湿。（2）施工放样用仪器、钢尺按设计放出纵向缝、横向缩缝、胀缝位置，并做明显标记。（3）组立模板模板采用I25槽钢作为模板，确保其垂直、顶平、面光。靠近路中心一侧设拉杆孔，拉杆的安设图-1，确保定位准确。 （4）砼灌注砼采用集中拌合，混凝土输送车运输，人工摊铺整平。施工时，首先铺1/2厚度混凝土，整平后安放钢筋。经检查钢筋准确无误，紧接着继续浇筑混凝土达到设计厚度.先用插入式振捣器初步捣固，再用振动横梁依次振动至混凝土表面出浆。（5）修抹表面吸水完成后，用机械抹面，使混凝土表面进一步泛浆、压实。然后刷毛、压纹等。（6）养生拆模表面修饰后，用湿草袋覆盖养生，达到强度后拆模。（7）锯槽做缝纵、横向缩缝划线，用锯槽机锯槽、沥青玛蹄脂填缝。胀缝按设计图要求制作。3、质量监控见表-1表-1序号监控项目监控方式执行部门监控时机1中线、高程、宽度仪器测量测量班架立箱式模板前2砼路面厚度、表面用尺量和现场查看质检员架立箱式模板前后3原材料质量验证资料、抽样复试项目部物资保障部各试验室进货前、使用前4砂石含水量、砼配合比、坍落度现场仪器量测试验员砼生产第一盘中间、结束至少3次5模板检查测量拉线测量班6砼灌注质量现场监控工班长、质检员砼施工过程中7砼强度试件试验员8修抹表面现场监控工班长、质检员路面砼修饰中9整平压纹现场监控工班长、质检员路面砼修饰中10养生拆模现场监控工班长、质检员砼达到强度11锯槽做缝现场监控技术员砼达到强度 隧道路面施工主要机械设备表表-3序号规格型号功率、吨位、容积单位数量1自卸车K29、17t辆82发电机320KW台23交流电焊机BX1-500台44装载机ZL50E辆35砂浆搅拌机UBJ3台26切筋机GJ32台27钢筋调直机GTJ4-14台28弯筋机CW32台29附着式振动器ZF55-50台310平板式振动器ZB110-50台211插入式振动器ZN35台612变压器315KVA台113高压水泵台214注浆用灰浆搅拌机MVT-400台215机动翻斗车FJ20辆616对焊机UN1-75台2青土岘隧道路面工程主要材料计划表表-4工程项目水泥(t)砂(m3)石子(m3)油料(t)钢材(t)木材（t）数量4502504002500.20.5 冬季施工保证措施（一）洞内的保温措施1、用蓬布将隧道进口封闭，在隧道内安装5~8座火炉，保持隧道内的温度在5℃~10℃；2、排人员在洞内24小时值班，并与当地气象部门联系，对隧道内外的气温作详细观测记录，确保浇筑完毕的圬工混凝土在抗压强度达到5Mp之前不受冻；（二）混凝土冬季施工的保证措施1、选用硅酸盐水泥、普通硅酸盐水泥，水泥的强度等级不低于52.5，水灰比不大于0.5；2、浇筑混凝土时掺加0.3%~0.5%的防冻剂；3、安排专职人员控制砼的配合比和坍落度，拌制砼所用的骨料不得带有冰雪和冻结团块；4、混凝土施工前严格检查模板，确保入模前模板的清洁，确保砼构筑物几何尺寸的精准；5、坚持混凝土施工的值班检查制度。 青土岘隧道路面工程主要施工人员表表-2序号姓名职务职称备注1刘鹤总经理高级工程师项目部2樊松民书记政工师项目部3刘民施技部长助理工程师项目部4李雨辰质检副部长助理工程师项目部5牛聪明经理助理经济师一公司6成孝玉技术主管助理工程师一公司7白毅试验员试验工程师一公司8赵文礼施工队长助理工程师施工队9余良友施工技术员助理工程师施工队 冬季施工搅拌站平面示意图０.５t蒸汽锅炉石子砂计量设备料斗料斗锅　炉热水搅拌设备热水　　说明：1、投料前，先用热水冲洗搅拌机；2、砂石料在放入计量设备以前采用蒸汽锅炉加热；3、投料顺序为：骨料、水，搅拌；再加水泥搅拌；搅拌时间较常温延长50%左右。 1、开工前的技术交底制度一项工程开工前，必须由主管工程师根据设计及技术要求编写作业指导书，根据作业指导书向全体施工人员进行技术交底。2、工序“三检”制度“三检”即：自检、互检、交接检。上道工序未经检查或检查不合格，不准进入下道工序，确保各道工序的质量。3、工序交接制度坚持“五不施工”和“三不交接”制度。“五不施工”即：未进行技术交底不施工、图纸及技术要求不清楚不施工、测量桩和资料未经换手复核不施工、材料无合格证或试验不合格者不施工、上道工序不经检查签证不施工。“三不交接”即：无自检记录不交接、未经专业人员验收合格不交接、施工记录不全不交接。4、隐蔽工程检查签证制度凡属隐蔽工程项目，首先由班、队、项目部逐级进行自检，自检合格后填写有关检验表格及资料，会同监理工程师一起复检，检查结果填入检验表格，由双方签字认可，方可放行。5、测量资料换手复核制度测量过程和测量资料需换手复核后交项目总工程师或主管工程师审核，报监理工程师。现场有关测量标记须定期复核检测。6、施工过程的质量检查制度施工过程的质量检测按三级进行，即“跟踪检测”、“复测”、“抽检”三级，对工班作业由专业人员跟踪检测，试验站、中心试验室进行复测和抽检。7、原材料、成品和半成品现场验收制度对采购的原材料、成品及半成品要有出厂合格证并经材料员验证合格后方可进场，进场的材料要及时通知技术、试验人员取样试验，合格后请监理工程师复检，不合格的予以退货处理。8、建立原材料采购制度原材料采购需制定合理的采购计划，根据施工合同规定的质量要求、技术标准及工程招标技术规范要求精心选择、评价供应商，严格执行材料质量鉴定和检查方法，按规定进行抽样复试检验，确认达标后方可接纳使用。杜绝料源渠道混杂导致材质失控。9、仪器设备的标定制度 各种计量、检测的仪器、仪表均按照计量法的规定进行定期或不按规定存档。12、持证上岗制主要工序、工种作业人员和质量检查、验证人员，如爆破工、钢筋工、电焊工、质检员、安全员、测量员、试验员等均要考核，合格者持证上岗，保证工序、工种的操作质量。
