4#桥施工组织设计方案 28页

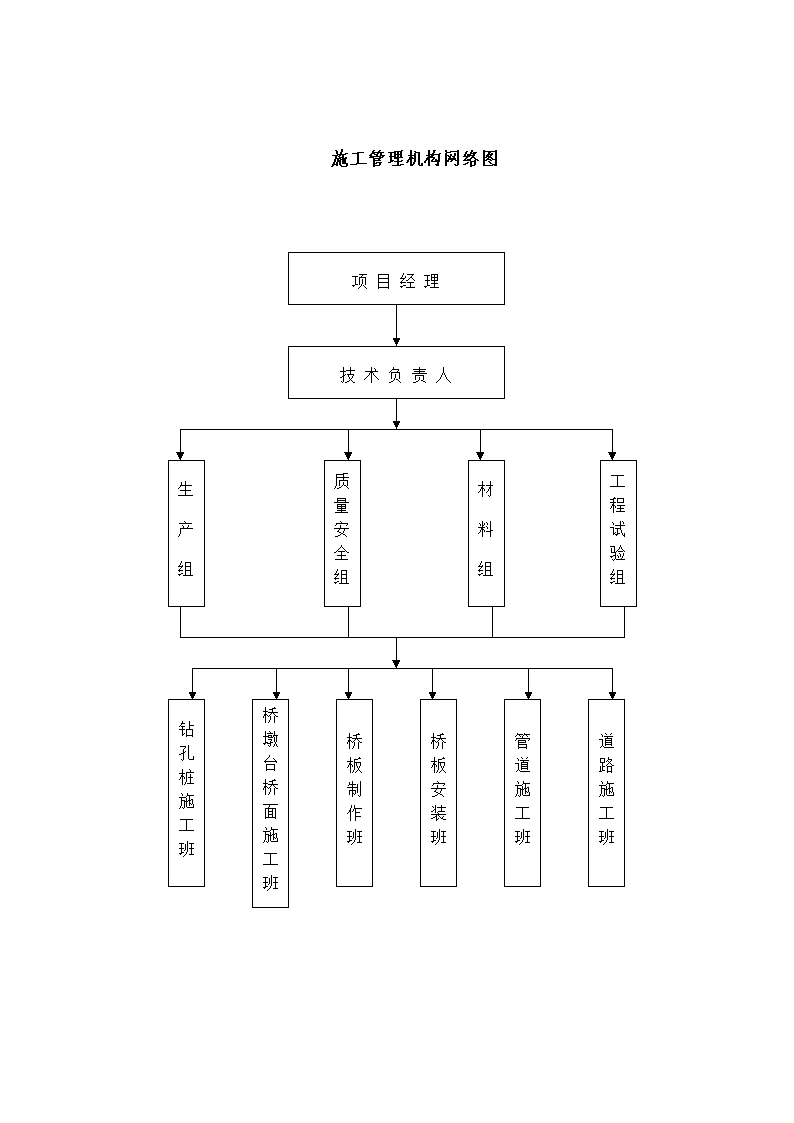

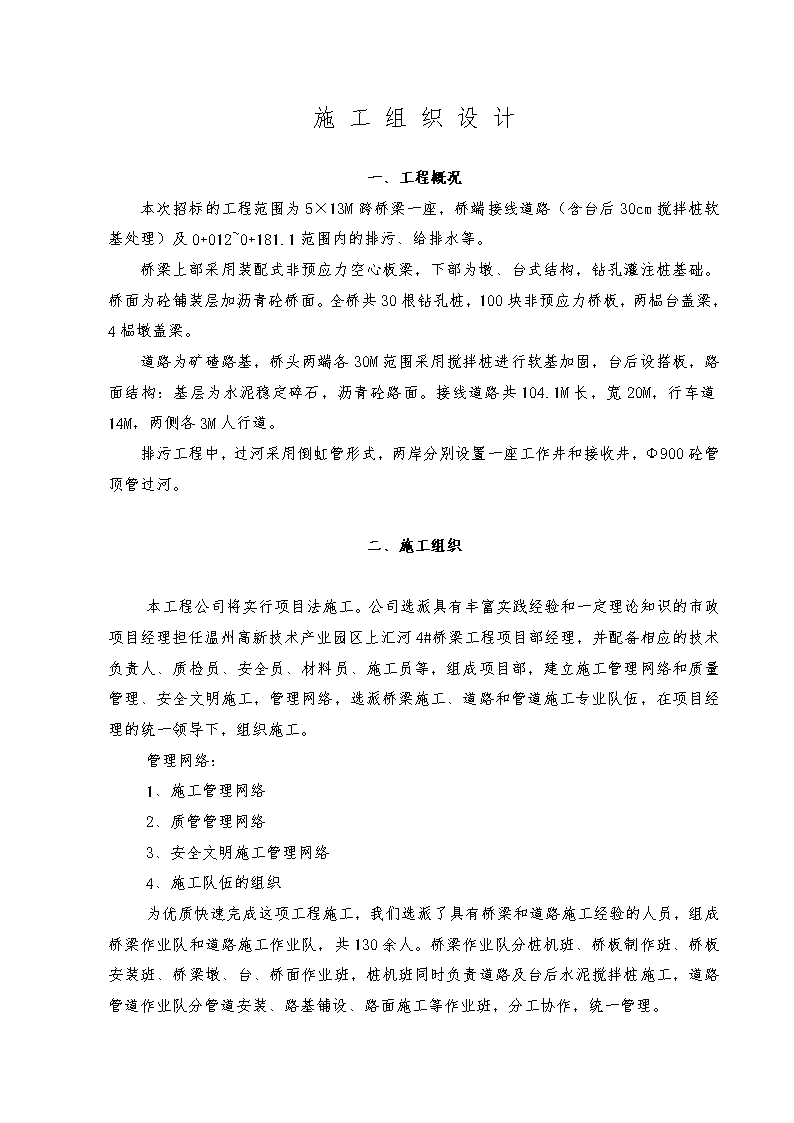

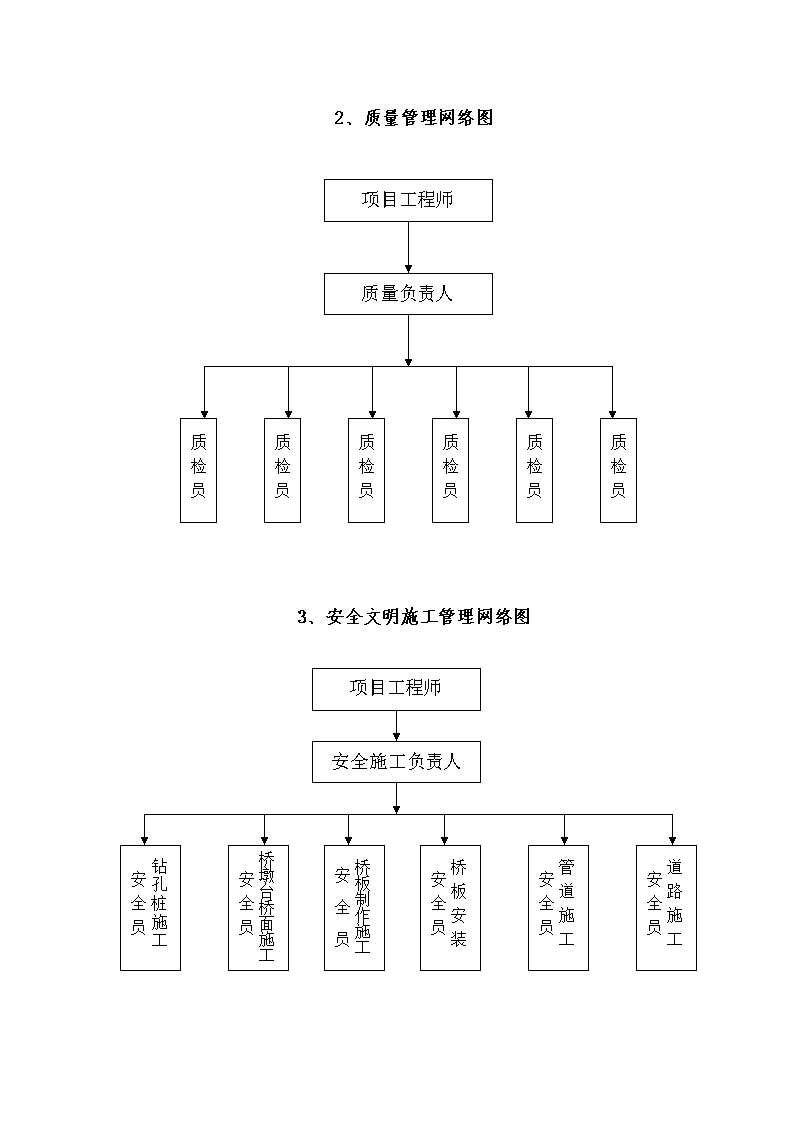

施工组织设计一、工程概况本次招标的工程范围为5×13M跨桥梁一座，桥端接线道路（含台后30cm搅拌桩软基处理）及0+012~0+181.1范围内的排污、给排水等。桥梁上部采用装配式非预应力空心板梁，下部为墩、台式结构，钻孔灌注桩基础。桥面为砼铺装层加沥青砼桥面。全桥共30根钻孔桩，100块非预应力桥板，两榀台盖梁，4榀墩盖梁。道路为矿碴路基，桥头两端各30M范围采用搅拌桩进行软基加固，台后设搭板，路面结构：基层为水泥稳定碎石，沥青砼路面。接线道路共104.1M长，宽20M，行车道14M，两侧各3M人行道。排污工程中，过河采用倒虹管形式，两岸分别设置一座工作井和接收井，Ф900砼管顶管过河。二、施工组织本工程公司将实行项目法施工。公司选派具有丰富实践经验和一定理论知识的市政项目经理担任温州高新技术产业园区上汇河4#桥梁工程项目部经理，并配备相应的技术负责人、质检员、安全员、材料员、施工员等，组成项目部，建立施工管理网络和质量管理、安全文明施工，管理网络，选派桥梁施工、道路和管道施工专业队伍，在项目经理的统一领导下，组织施工。管理网络：1、施工管理网络2、质管管理网络3、安全文明施工管理网络4、施工队伍的组织为优质快速完成这项工程施工，我们选派了具有桥梁和道路施工经验的人员，组成桥梁作业队和道路施工作业队，共130余人。桥梁作业队分桩机班、桥板制作班、桥板安装班、桥梁墩、台、桥面作业班，桩机班同时负责道路及台后水泥搅拌桩施工，道路管道作业队分管道安装、路基铺设、路面施工等作业班，分工协作，统一管理。 施工管理机构网络图项目经理技术负责人材料组质量安全组生产组工程试验组道路施工班桥板安装班桥板制作班桥墩台桥面施工班班管道施工班钻孔桩施工班 2、质量管理网络图项目工程师质量负责人质检员质检员质检员质检员质检员质检员3、安全文明施工管理网络图项目工程师安全施工负责人桥板制作施工安全员桥墩台桥面施工安全员桥板安装安全员管道施工安全员道路施工安全员钻孔桩施工安全员 四、施工进度计划本工程工期目标105日历天，为确保工期，我们将派桥梁施工作业队和道路管道施工作业队同时作业，具体安排：1、施工准备：一旦我们中标，在接到中标通知书后即进行施工前准备，搭设水下施工平台，开通施工便道，填筑整平施工场地，搭建临时设施，准备施工用料。2、桥梁钻孔桩和桥板预制安装是桥梁施工控制工期的主线工程，一开始先进两台回旋钻孔机进行钻孔桩施工，同时组织桥板的预制。3、道路施工先进行管道铺设和路基矿渣填筑施工，倒虹管施工与管道施工同时进行。4、水泥搅拌桩施工可与桥梁钻孔桩施工同步进行。5、待桥板安装完后，路面、桥面及附属项目施工可同时进行，施工总进度安排详见施工总进度计划横道图，和网络图。五、主要工序施工方法（一）钻孔灌注桩本工程三座桥共有ф100cm钻孔桩30根，总进尺1692.8，开工后先进两台JPS-15回旋钻机及配套设备，从桥的东端及中部开始施工，视进度情况及现场施工条件决定是否增加一台钻机。1、测量放样桩机进场前，首先依据业主提供的测量基准点及设计提供的施工座标进行桩位放样和水准点引测。1-1、依据业主提供的控制点座标和设计提供的施工座标计算放样角和距离，用全站仪在桥附近定出基桩施工控制点,沿路段设置道路控制点。1-2、按设计提供的桩位图，利用已放好的施工控制点分别定出逐桩位置，并设好标记，放出道路边线位置用灰线标出。1-3、依据业主提供的水准点进行复测和引测施工水准点，测量放样和水准点复测引测的每一步工作都必须报监理审核。2、钻孔成孔钻孔灌注桩施工工艺流程见附图，主要施工顺序为：定位→埋设护筒→桩机就位→钻孔成孔→清孔→放钢筋笼→下导管、二次清孔→ 浇注砼→拔护筒移位。2-1、护筒埋设：桩位验收后，即可依照施工顺序挖孔埋设护筒。采用Φ120mm钢护筒，陆上桩护筒长1.2M，埋深1.0M，高出地面0.2M。护筒埋设前在桩位四边设置四个定位桩，通过桩中心拉十字线，交点为桩中心。设好定位桩才可挖孔，孔挖好利用定位桩重新将桩位放到孔底，并设标志，然后将护筒放入孔中，护筒中心应与桩中心重合，护筒就位后周边用土填实，防止护筒移动。水中桩施工，利用水上平台固定钢护筒，钢护筒的长度视水深而定，一般护筒插入河底泥面下水不能渗入的，较好土层，护筒顶高出水1.0m，定位桩设在平台上。岸上设控制桩用全站仪复查。2-2、桩机就位移动桩机至护筒处，先初定位，然后调整桩机平整度和垂直度，用水平尺检查前后、左右的水平，用经纬仪检查桩架与底盘是否垂直，调整好后，移动桩机进行准确定位。使钻杆、钻盘中心与桩中心在同一垂直线上。桩机就位偏差不大于1.0cm，位置准确，监理检查认可，将桩机垫稳，开始钻孔作业。2-3、钻孔成孔从提供地质资料看，桩尖以上土层分别为：粘土—淤泥—淤泥层粘土—含细砂淤泥质粘土—粘土。钻孔时根据不同的土层不断调整泥浆的比重，粘土层1.1~1.30，淤泥层1.25~1.35，淤泥质粘土层1.2~1.3。钻孔进入到淤泥层适当放慢钻进速度，加强护壁防止缩径。钻孔前对所用钻杆进行一一仗量，并做好记录，以便掌握钻孔深度，终孔时，利用钻杆长度计算孔深，用测绳进行检查，达到设计要求的深度并经监理认可停止钻孔，开始第一次清孔。视沉渣排出情况确定第一次清孔时间，第一次清孔结束经监理同意，开始起钻，用孔规检查孔径和孔的垂直度，如遇缩径，重新下钻进行扫孔，并再次进行清孔，孔径和垂直度达到要求后，即可放钢筋笼。3、钢筋笼制作安装3-1、钢筋笼制作利用15×10木方搭设宽8M、长10M，的制作平台，用钢筋或小角钢，做成起落架，把加工好的加劲筋，套在钢管上，搁置在起落架上，把所需钢筋穿入环形钢筋内，按设计要求，标出钢筋间距进行绑扎焊接。每节钢筋的制作长度误差±10mm，主筋间距偏差±20mm，钢筋的搭接长度，单面焊≥10d，绑扎≥40d，骨架筋的外径偏差± 5mm。钢筋骨架要平直牢固，钢筋表面光洁，钢筋笼制作时留足搭接长度，调整好接头错开的距离。制作前钢筋需要按规定进行抽检。钢筋笼制作好后编号挂牌，运到堆场放置。3-2、钢筋笼安装桩孔成孔检查合格后即放置钢筋笼。钢筋笼用人工抬至桩架前，用桩机进行吊装，为防止起吊时钢筋笼弯曲，可用钢管加固，待吊垂直后取下钢管。钢筋笼下放时要慢，防止钢筋碰到孔壁。第一节放好后，用钢管架在桩架上，开始吊第二节。第二节钢筋要与和第一节钢筋对正，搭接的长度、接头错开的距离符合规范要求后，开始焊接，焊接时要自下而上，进行堆焊，焊缝宽度、高度、长度均应符合施工规范。每节接好后都要报监理检查后才能下放。笼顶标高的控制：安放顶部一节时加焊一根钢筋露出护筒顶面，并标上记号，来判定钢筋顶标高。为防止钢筋上浮，在顶部加焊加劲筋，用木方撑在桩架底部。4、浇灌水下砼钢筋笼放好，下导管进第二次清孔，浇灌砼前的泥浆比重控制在1.05~1.1。第二次清孔时，随时检查泥浆比重，并用测绳检查孔深和沉渣厚度，符合设计要求，后经监理认可，开始浇灌水下砼。浇灌水下砼采用Φ25导管，每节长度2.5m，底端4.0m，顶端配1.0m和1.5m导管进行调节，导管间丝扣连接，配橡皮圈止水，使用前进行密水性试验，有漏水管节不得使用。导管的总长度根据实测孔深计算。导管底口距孔底0.25~0.4M，导管顶高出护筒顶0.2m，导管与下料斗用丝扣连接。下导管过程中丝扣要拧紧，下放过程中要居中，不得碰到钢筋笼。砼的拌和必须按事设计好的配合比，根据现场实测砂、石含水量计算施工配料单，交监理认可，严格按配料单配料施工，并做好塌落度检验。首次投料量要满足导管底部埋深1M以上。首灌2.0m3，浇灌要连续，浇灌中不断用测绳检查孔内砼面高度，推算拔管长度，拔管时速度要慢，严禁把管拔出砼面。浇注中导管在砼中的埋管深度，控制在2~6m。砼面将到桩顶时，用提高料斗的方法使料斗至砼面的高度不小于6.0M，并不断拔动导管以增加砼的密实性，用测绳检查砼面是否达到要求的高度。超灌高度控制在0.8~1.0m。为防止钢筋笼上浮，砼面距笼底近1.0M时，放慢浇注速度，待砼面比笼底高出4.0M，导管提到笼底上2.0M，再恢复正常施工。水中桩将砼达到一定强度后才能拆除风护筒。 施工工艺流程：桩位复验定位埋设护筒钻机就位成孔清孔下钢筋笼下导管拆拔护筒单桩验收清孔灌注砼满足要求沉渣厚度满足要求成孔记录孔径垂直度测试钻孔深度测试循环泥浆测试钢筋笼验收记录笼顶标高控制验收记录沉渣厚度测试泥浆参数测试灌注记录坍落度检测砼顶面标高控制导管埋深测量记录汇总砼质量桩径桩长验收合格钢筋笼制作现场验收砼材料检验满足要求砼搅拌测坍落度 （二）桥墩、台、盖梁本工程桥梁，2只桥台、4只桥墩（盖梁）。桥台由台盖梁、台后挡墙组成。1、桥墩盖梁施工利用水上施工平台，采用槽钢搭设盖梁底模支架，在支架上铺设盖梁底模，利用墙包底形式，侧模用木胶合板厚1.8cm，竖向用5×5cm木方，每30cm设一道竖档，横向用脚手钢管设置两道，顶部用ф14螺杆对拉，模板支立好后检查模板尺寸、平直度、标高设置及牢固性，报监理检查认可再浇砼。本工程仅两根盖梁，配两套底模及支架，一套侧模。台盖梁底模支架视现场地面标高情况可支立在地面上，台盖梁施工完后再施工台后挡墙。盖梁的钢筋制作及绑扎严格按设计和施工技术规范要求施工，施工前做好原材料的检验。浇砼前填写好隐蔽工程验收单并交监理工程师审签。砼的施工，严格按监理审签的砼配合比施工。浇注前根据砂、碎石的含水量及每拌的水泥用量计算配料单并交监理审核，施工中严格计量，并经常检查砼的坍落度。所用材料施工前都应做好原材料检验，施工中如实做好施工记录。2、围堰及水上平台接桩施工按原设计为水上施工系梁和接桩，设计变更后系梁和接桩均在水面下，需筑围堰进行抽水干施工，由于该河仍在通航，无法拦河截流筑围堰，施工时我们将采取如图中的堰围方法，顺河流方向先将1#、2#墩或3#、4#围住，留一边通航，待两个墩的系梁接桩完成后再把近岸边的顺河围堰和梁两端的横向围堰拆除，利用中间一条顺河围堰，再将另两排墩桩围住，进行系梁和接桩施工。围堰采用双排园木桩围堰形式，视河流水深情况，决定围堰宽度，围堰的止水采用两层防水采条布。由于桥两端无施工场地，施工时在拟建桥梁的一侧搭设一条宽3.0M的水上平台通道，钻孔桩施工时要搭水上平台，为保证通航，在河中间设两处4M跨活动式平台，各配一套起落架，水上平台采用木结构形式，基础为园木桩。第一次围堰第二次围堰 （三）桥板制作安装桥板的制作是桥梁施工的重要环节，必须引起高度重视。本工程共有非预应力桥板100块，砼标号C30，双孔空心桥板。在桥的东端选择较牢固的地基，制作20个砼底模，底模内每隔1M埋设一根硬塑料管，立模时固定侧模用。侧模采用定型钢模，蕊模采用胶襄。由于工期紧侧模配三套，蕊模配两套。底模制好后，刷好脱模剂，开始绑扎钢筋，继而安装侧模，经工程师检查合格后，先浇底板砼，底板浇好后放入橡胶蕊模，充气到一定压力，浇两侧和顶部砼，放蕊模要快，必须在底模砼初凝前完成。待砼终凝后1~2小时可将胶襄放气，轻轻拉出。为防止浇砼时胶襄上浮，每隔50cm设一道箍筋，将胶襄固定。砼达到70%强度后起吊出模，每天浇两块板，50天内全部完成。桥板安装采用卷扬机滚拖，钢梁和扒杆安装。所采用钢梁不仅要有足够的强度，而且要有一定的刚度，防止安装时，因钢梁变形过大而发生意外。安装时依桥板顺序，对号入座。安装前，放好橡胶支座。（四）桥面及附属桥面砼浇注主要控制好标高和平整度，用砂浆或短钢筋每隔3~4M设置一排标高点，并架设一排钢管便于滚筒滚压，平整度的控制主要是用振动梁或滚筒，人工抹面。人行道及栏杆施工主要控制平整度、平直度，栏杆接头处的牢固程度等并无复杂的施工技术问题。搭板在路基、台梁梁施工后即进行施工。（五）道路工程1、管道安装1-1、施工顺序：测量定位→管沟开挖整平→铺设垫层→测量标高→报监检测→浇管底基砼→放管→浇管座砼→报验→管沟回填。1-2、测量定位本工程管道较多，开挖管沟前首先定出各管线中心位置，设好标志，注明管道的种类、规格，用白灰标出管沟开挖边线。定位方法：根据业主提供的已知座标控制点和设计座标，计算出放样角和距离。用全站仪进行放样定位，测量计算结果交监理复核后才可使用。1-3、管沟开挖整平及垫层铺设 管沟开挖采用人机结合的方法施工。机械先挖至距设计标高20cm，用人工修整挖至设计标高，铺设道碴垫层夯实。1-4、浇管底基砼、放管、浇管座砼垫层铺设后用水准仪测量并标出管的设计标高，浇管底基砼，待砼达到一定强度（不小于5Mpa）开始安放管节。放管前先检查管节质量是否符合要求，如有不合格管节做好记号，运出场外。管节安放要平直，接头要密封牢固，用水准仪测量管线两端标高，计算坡度是否符合设计要求。安装好后报监理检查，合格后浇管座砼，待达到一定强度开始回填。1-5、管沟回填管节安装好后即开始回填，回填时管两侧同步进行，并夯实，为防管节上浮，安装过程中备水泵进行管沟排水，管沟回填要及时。1-6、倒虹管施工（沉井、顶管施工）开挖基坑——铺砂垫层——绑扎钢筋——立刃脚部分模板——浇刃脚砼——绑扎井体钢筋——立模——浇井体砼——下沉——接高（绑钢筋——立模——浇砼）——下沉——封底。本工程共有两只圆形沉井，工作井内直径R=5M，壁厚40，总高度9.6M，包括刃脚部分分五次浇注下沉。接收井内径R=2.2m，壁厚25cm，总高度9.1M，分五次下沉，沉井下沉采用湿土排水，干取土方法。两沉井下沉到位，浇注好底板，即可进行顶管准备工作。本工程顶管管径Ф900，顶管总长65M。顶管施工采用两台200T油压千斤顶，同时顶进。管道顶好后穿入Ф200双壁波纹管。井内工作全部结束后浇沉井顶板。2、道路工程2-1、道路施工顺序：放样定位→清除表土→压实→铺统渣垫层→弯沉试验→报监→水泥砂、碎石稳定层→弯沉试验→报监→安装侧平石→铺沥青砼。2-2、路基及结构层清表（15cm）压实后测量地面实际标高，推算统渣铺设厚度，进行统渣铺设，统渣最大粒径不大于15cm，含泥量不大于15%，统渣铺平压实检查标高并标出水泥碎石稳定层的顶标高，进行水泥稳定层施工。水泥砂碎石稳定层施工前，先在现场取料进行砂、石子、水泥原材料检验并设计配合比，经监理签认后使用。 水泥砂稳定碎石在现场拌和，人工摊铺，用振动压路机压实，洒水养护，5-7天后进行弯沉试验，达到设计要求后即可进行沥青砼施工，铺沥青砼前先安装好平侧石。2-3、人行道及地砖铺设根据设计要求，进行测量放样和高程测量，先铺设砂砾石至设计标高，待侧石安装后浇砼垫层。人行道彩色地砖由专业技术工人铺设，施工时先放样拉线，保证平直，灰浆要饱满，防止空鼓。2-4、软基段处理软基处理采用水泥搅拌桩复合地基方案，桩径ф=50cm搅拌桩，梅花形布置，桩距1.2M，施工时先进行测量放样，定出主逐桩桩位，采用两台搅拌桩机同时施工。六、质量保证措施本工程按招标文件的质量要求为合格，我们的质量目标达到优良标准，为保证工程质量我们采取如下措施：1、建立质量保证体系，推行质量管理责任制。1-1、质量管理体系公司派对该项工程施工具有丰富经验的市政项目经理负责这项工程，同时配备技术负责人，专职质检员及具有施工经验的各工序施工技术人员，参加该工程施工。在项目部内建立由项目经理领导、技术负责人主管、质检员基层检查的质量管理体系。各分项工程施工班设兼职质检员，层层把关。1-2、质量管理责任制质量管理，首先是质量目标的管理。本工程的质量目标是创优良工程，要把这一目标向职工广泛宣传，提高职工的创优意识，激发职工的创优责任感。为达创优目标，项目管理班子在组织施工过程中重点协调质量与进度的关系，当进度与质量发生矛盾时，进度必须服从质量，建立质量的否决权。现场施工加强“三序管理”，做到检查上工序，保证本工序，服务下工序，使施工过程处于质量控制状态。项目部各职能部门、作业队人员均制定了质量管理职责，及奖罚条例，质量工作做得好的奖励，做得不好的处罚。2、根据施工过程中的质量控制2-1、工程用原材料、半成品（或成品）直接影响到工程质量，施工前必须认真做好原材料及半成品的检验，并配合监理工程师进行抽检，对不合格的材料、设备等绝对不能进入施工现场，一经发现不合格材料、产品进场，将追究采购者的责任。 2-2、按分部、分项工程及各工序向工人进行书面技术交底。交设计要求，交施工规范，交操作规程，提高工人自控意识和操作水平。2-3、对施工中的关健部位和重要环节事先预测施工中可能发生的质量问题，提前采取防范措施。如在钻孔桩施工中为防止塌孔和缩径，钻孔过程中要密切注意土层的变化及时调整泥浆比重。在浇水下砼过程中，为防导管拔出砼面造成断桩，在拔管前必须先测量孔内砼面标高，确保桩的质量。在桥板制作过程中，首先把好原材料关，特别是砂、石子的粒径级配，浇注砼过程中控制好坍落度和振捣，不得出现施工冷缝。2-4、及时进行各工序隐蔽项目的检查并做好原始记录报监理查验认可，对监理提出的正确意见要认真整改，未经监理检查认可，不准进行下道工序。2-5、施工过程中对需要取样检测试验的，认真做好试件、试块的制作和保护工作，及时送检。七、确保施工工期的措施根据招标文件要求，本工程总工期为105日历天。为在要求的工期内完成工程施工，我们将组织精干的施工队伍，投入足够的机械和劳动力，精心组织、精心管理，确保工程如期完成，力争提前。1、合理安排施工顺序，科学地编排作业计划，加强现场调度。在施工中抓住主导工序，找出主要矛盾，不断协调平衡。本工程能否在规定的工期内完成，钻孔桩和桥面板施工占主导地位置。因此要充分考虑这两道工序施工过程中可能出现的问题及防范措施。必要时可三台桩机同时作业。桥面板施工要确保足够的人力、物力。为确保工期，桥梁、道路和排水施工同时进行，出现干扰时由项目部经理统一协调。2、推行合理工期目标奖罚制度。项目部按工程项目或工序实行内部承包责任制，引进竞争机制，严格执行奖罚制度，以经济手段保证工期。3、充分保证本工程施工人员（含劳动力）和机械设备，为保证机械设备的正常运行，现场配备2~3名机修人员，保养和抢修机械设备，为防止停电影响施工，工地自备一台90KW发电机。4、材料供应是保证工期重要环节。根据本工程所需原材料，提前做好供应计划，及时采购。施工中需用的小型机具，提前备好。 5、施工工期的保证，在一定程度上取决于工程质量和施工安全。没有质量就没有数量，也就是没有工程质量，就没有工期可言。没有施工安全，就无法保证工期，三者有机地结合。因此施工中必须加强全面管理，在确保工程质量的前提下，加快进度，在保证施工安全的同时保证工期。八、安全生产、文明施工1、安全生产1-1、安全生产目标确保施工期内无重大事故，无人员伤亡事故发生。1-2、安全生产措施1-2-1、建立以项目经理为安全生产第一责任人的管理网络。项目部设专职安全员1名，各工程项目施工队设兼职安全员，由项目付经理主管安全生产。1-2-2、建立健全安全生产责任制，职责明确落实到人，明确谁负责施工，谁就要负责安全。1-2-3、制定安全生产管理制度执行安全交底制度。施工作业前，由施工员向施工班组作书面安全交底，施工班组签字，并由兼职安全员向全体操作人员交底。执行施工前安全教育检查制度。各班组在施工前对施工的部位进行安全检查，发现隐患，及时解决，在未解决前不得施工作业。加强对施工人员安全意识教育，提高自我保护意识。执行安全生产检查制度。项目部定期组织安全生产大检查，专职安全员经常到现场巡视检查，根据检查情况进行评比，好的给予奖励，差的给予处罚，对屡教不改的停工整顿。对新工人实施三级安全教育，对变换工种的工人进行新工种安全技术教育，教育工人熟悉本工种的安全生产操作规程。对特殊工种要进行上岗前的培训，持证上岗。1-2-4、根据施工现场情况制定安全生产规定，如：进入施工现场必须戴好安全帽，高空作业必须系好安全带。外接电源电缆必须完好，架空或埋入地下加强保护，电箱内要安装漏电保护装置。桥台基坑开挖要确保边坡稳定，承台施工时要设临时围护。桥板安装时要有专人指挥。 2、文明施工文明施工代表一个施工队伍的素质，是反映一个企业面貌的窗口，抓好文明施工也是保证工程质量和进度的重要措施，必须引起重视。2-1、抓好场容场貌建设，合理布局临时设施，生活区和施工区分开。建立材料库和材料棚，水泥、电缆等防潮材料及小型机具入库放置，钢筋各种管子放置棚内，按规格分类并设标志。场区内设彩旗和大型标语，以美化施工场区，活跃工地气氛。场区内派专人清理杂物打扫卫生，形成一个良好的工作环境。2-2、加强治保卫，教育职工遵纪守法，礼貌待人，自觉遵守治安管理条例和项目部的规章制度。2-3、生活区垃圾杂物等堆放在一起，运至环保部门规定的地方。污、粪便不随地排放。2-4、组织职工开展有益的文体活动，丰富职工业的业余生活。定期不定期的进行生活区卫生检查，使职工养成爱整洁讲卫生的习惯。2-5、施工区材料堆放要整齐，教育职工不乱放工具材料，不乱停车辆，施工时做到工完料净场地清。2-6、做好防火防盗工作，生活区配置一定数量的灭火器，组织义务消防队，负责施工区的防火工作。生活区内不准闲人生人随便留宿，违者罚款处理。2-7、项目部指派专人负责行政后勤工作，抓好食堂卫生，防止食物中毒。 工程质量保证体系组织体负责信息反馈质量否决权质安组工程技术组设备材料组综合办健全质量责任制施工全过程管理建立各工序样板点提遍管理水平检验标准方法手段材料验收施工过程检验监督工程质量经济责任制逐项承包奖优罚劣落实责任制监控体系确保目标实现 技复与隐检流程图技术复核隐蔽工程验收关砌、模板钢筋翻样、施工填写复核单作业队自检整改填写验收单不合格不合格项目技术员复检项目技术员复核不合格不合格项目工程师组织验收填写《技术复核记录》签证填写《隐蔽工程验收记录》签证不合格送交监理工程师验收签证下道工序施工或交工存档备查 计划投入本工程的主要施工机械设备一览表设备名称规格型号设备能力数量进场时间备注钻孔桩JPS-152中标后搅拌桩机2中标后千斤顶2台中标后油泵2套中标后卷扬机0.5~2T3中标后推土机100KW1中标后打夯机HW2801中标后电动吊葫芦10T4中标后交流弧焊机BX3-3004中标后挖掘机WT801中标后汽车吊QY16-TL1中标后钢筋加工机械1套中标后压路机8T、16T各1中标后发电机组90KW2中标后木工机械2套中标后泥浆泵Ф804台中标后潜水泵Ф806台中标后经伟仪JZ1台中标后全站仪SET5W1台中标后水准仪B202台中标后 主要材料计划表材料名称单位数量备注钢筋T268.61水泥T2047.8砂T1891碎石T3670砂砾石T1554石油沥青60~100#T26矿碴M34200土工格栅M21800雨水管M274污水管M260给水管M255脚手钢管T10定型钢模套4 劳动力投入计划工种人数目前在何地工作计划进场时间计划退场时间打桩工24温州中标后完工后钢筋工10温州中标后完工后砼工16温州中标后完工后木工16温州中标后完工后管道工6温州中标后完工后机使工14温州中标后完工后司机8温州中标后完工后测量工3温州中标后完工后普工10温州中标后完工后电焊工4温州中标后完工后瓦工4温州中标后完工后安装工6温州中标后完工后电工2温州中标后完工后食堂4温州中标后完工后门卫3温州中标后完工后合计130附件9 附件9总部及现场机构主要人员表机构项目工程师姓名职务职称主要资历、经验及承担过的项目总部项目主管张桂余经理工程师解放南路4#桥技术负责人周建恩副经理工程师解放南路4#桥现场机构项目经理舒志远工程师宁波市月湖景区（一期）工程项副经理项目工程师夏海滨助理工程师解放南路4#桥质量管理何露工程师过境公路拓宽工程1号桥安全管理周建波助理工程师过境公路拓宽工程2号桥计划管理周学范工程师解放南路4#桥 附件1投标保证书温州经济技术开发区基础设施投资有限公司：我公司详细研究了温州高新技术产业园区上江河4#桥梁工程工程的招标文件及有关附件，并进行了周密的勘察。现按招标文件规定，根据本公司综合实力和本工程的实际情况，编制工程投标书。本公司愿意以总承包的方式承担本工程的施工任务，由舒志远担任本工程的项目经理，并已按要求认真填写了标书有关的内容和必要的说明。如能中标，我公司保证按招标文件的要求履行标书的承诺（包括质量、文明施工），及时签订并认真履行合同。法定代表人或授权委托人：（签章）投标单位（盖章）：日期：年月日 附件2温州高新技术产业园区上江河4#桥梁工程投标报价汇总表序号项目名称金额（元）1工程量清单报价（1.1+1.2）34436401.1实物工程量清单报价34436401.2非实物形态竞争性费用2税金（1.1+1.2）×3.43%1181173包干费报价3710004施工安全技术措施费（1+2）×0.7%249325文明施工增加费（1+2）×0.1%35616劳动保险费用（1+2）×1.7%60550∑投标总报价（大写）肆佰零贰万壹仟捌佰元整4021800投标单位：（盖章）相应专业概预算编审人员（盖资格章）或造价工程师（盖执业专用章）法定代表人或授权委托人：（盖章）日期：2003年8月14日 附件3温州高新技术产业园区上江河4#桥梁工程包干费用序号项目名称单位金额1泥浆外运元480002余土外运元180003自备发电机、储水设施费用元130004临时施工道路元260005预制场元380006围堰及水上平台元1800007机械进退场费元180008其它包干费元30000910 附件5温州高新技术产业园区上江河4#桥梁工程非实物形态竞争性费用序号项目名称单位金额1元2元3元4元5元6元合计投标单位（盖章）：法定代表人或授权委托人（盖章）日期：年月日 附件12授权代表委托书温州经济技术开发区基础设施投资有限公司：兹委托我单位郑书玉同志为我单位的正式的和合法的授权代表，并授以该代表对温州高新技术产业园区上江河4#桥梁工程施工，以我单位名义，代表本单位勘察现场，签署投标书澄清与发包单位谈判、签署合同协议书和执行与此有关的事项。法定代表人（签字）授权代表人（签字）授权单位（盖章）证明人（签字）年月日 温州高新技术产业园区上江河4#桥梁工程商务标中铁十四局集团第五工程有限公司2003年8月14日 目录第一部分投标书一、授权代表委托书二、投标保证书三、投标单位状况表四、计划投入本工程施工的主要技术与管理人员第二部分施工组织设计一、工程概况二、施工组织三、施工总平面布置图四、施工进度计划五、主要工序施工方法六、质量保证措施七、确保施工工期的措施八、安全生产文明施工
