大跨度悬索桥施工测量控制(20130511) 11页

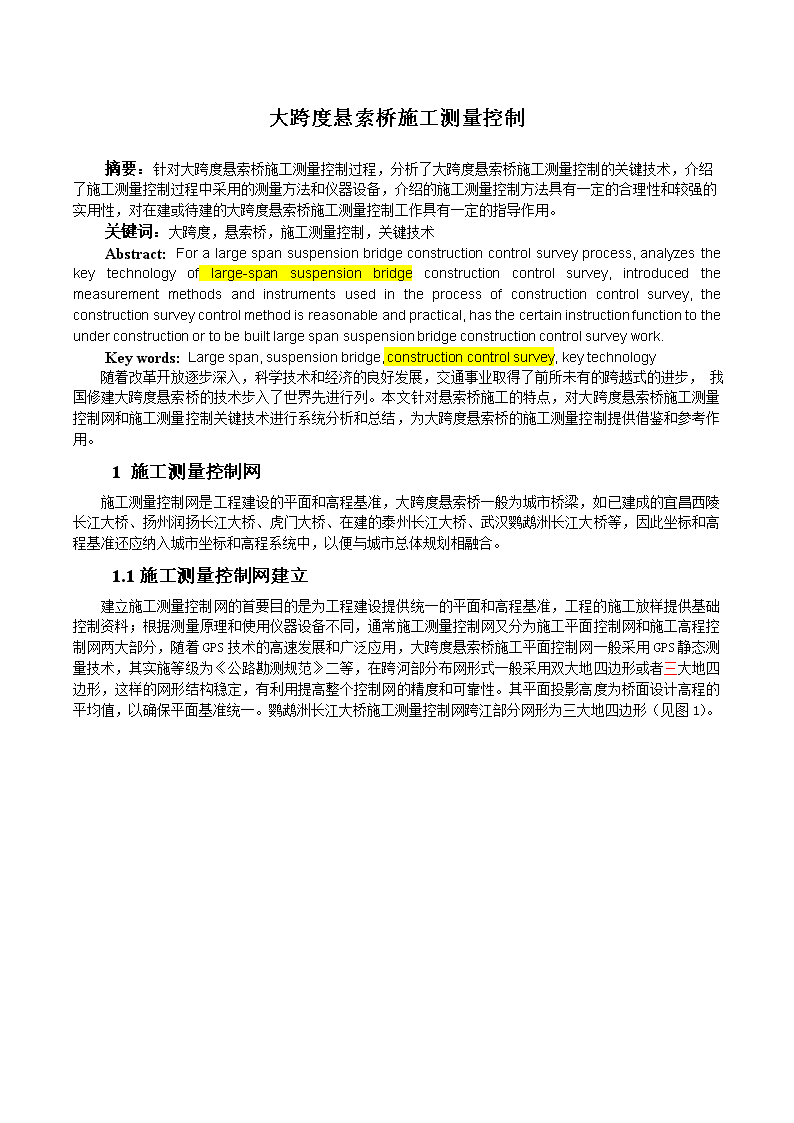

大跨度悬索桥施工测量控制摘要：针对大跨度悬索桥施工测量控制过程，分析了大跨度悬索桥施工测量控制的关键技术，介绍了施工测量控制过程中采用的测量方法和仪器设备，介绍的施工测量控制方法具有一定的合理性和较强的实用性，对在建或待建的大跨度悬索桥施工测量控制工作具有一定的指导作用。关键词：大跨度，悬索桥，施工测量控制，关键技术Abstract:Foralargespansuspensionbridgeconstructioncontrolsurveyprocess,analyzesthekeytechnologyoflarge-spansuspensionbridgeconstructioncontrolsurvey,introducedthemeasurementmethodsandinstrumentsusedintheprocessofconstructioncontrolsurvey,theconstructionsurveycontrolmethodisreasonableandpractical,hasthecertaininstructionfunctiontotheunderconstructionortobebuiltlargespansuspensionbridgeconstructioncontrolsurveywork.Keywords:Largespan,suspensionbridge,constructioncontrolsurvey,keytechnology随着改革开放逐步深入，科学技术和经济的良好发展，交通事业取得了前所未有的跨越式的进步，我国修建大跨度悬索桥的技术步入了世界先进行列。本文针对悬索桥施工的特点，对大跨度悬索桥施工测量控制网和施工测量控制关键技术进行系统分析和总结，为大跨度悬索桥的施工测量控制提供借鉴和参考作用。1施工测量控制网施工测量控制网是工程建设的平面和高程基准，大跨度悬索桥一般为城市桥梁，如已建成的宜昌西陵长江大桥、扬州润扬长江大桥、虎门大桥、在建的泰州长江大桥、武汉鹦鹉洲长江大桥等，因此坐标和高程基准还应纳入城市坐标和高程系统中，以便与城市总体规划相融合。1.1施工测量控制网建立建立施工测量控制网的首要目的是为工程建设提供统一的平面和高程基准，工程的施工放样提供基础控制资料；根据测量原理和使用仪器设备不同，通常施工测量控制网又分为施工平面控制网和施工高程控制网两大部分，随着GPS技术的高速发展和广泛应用，大跨度悬索桥施工平面控制网一般采用GPS静态测量技术，其实施等级为《公路勘测规范》二等，在跨河部分布网形式一般采用双大地四边形或者三大地四边形，这样的网形结构稳定，有利用提高整个控制网的精度和可靠性。其平面投影高度为桥面设计高程的平均值，以确保平面基准统一。鹦鹉洲长江大桥施工测量控制网跨江部分网形为三大地四边形（见图1）。 图1鹦鹉洲长江大桥施工控制网（跨江部分）在进行外业数据采集时要求：卫星高度角≥15°，同时有效卫星总数≥4，时段长度≥4h，观测时段数≥4，数据采样间隔≤15s，GDOP≤6。网平差采用专用商业软件进行，平差时采用各同步观测网的独立基线向量及其全协方差矩阵作为观测量，先进行三维无约束平差，求解各加密点的三维空间坐标；然后，在工程坐标系下进行二维约束平差，求出施工控制网的工程坐标。其平差后精度指标要求：相邻平面点间基线水平分量中误差≤10mm，相邻平面点间基线垂直分量中误差≤20mm，平面控制网中最弱边相对中误差≤1/150000。施工高程控制网又分为陆地部分和跨河部分，陆地部分水准点之间的高差采用二等水准测量的等级和精度观测。观测技术要求严格按照《国家一、二等水准测量规范》执行。测站视线长度、前后视距差、视线高度、数字水准仪重复测量次数按表1的规定执行，测站观测限差按表2的规定执行，往返测高差不符值、环闭合差、检测高差之差的限差按表3规定执行。表1测站观测要求表（单位：米）等级仪器类别视线长度前后视距差前后视距累积视线高度重复测量次数（数字水准仪）光学数字光学数字光学数字光学(下丝)数字二等DSZ1、DS1≤50≥3且≤50≤1.0≤1.5≤3.0≤6.0≥0.3≤2.80且≥0.55≥2次注：下丝为近地面的视距丝。几何法数字水准仪视线高度的高端限差允许到2.85m，相位法数字水准仪重复测量次数可以为上表中数值减少一次。所有数字水准仪，在地面震动较大时，应随时增加重复测量次数。 表2测站观测限差表（单位：毫米）等级上、下丝读数平均值与中丝读数的差基辅分划读数的差基辅分划所测高差的差检测间歇点高差的差0.5cm刻划标尺1cm刻划标尺二等1.53.00.40.61.0表3高差及往返测限差表（单位：毫米）等级测段、区段、路线往返测高差不符值附合路线闭合差环闭合差检测已测测段高差之差二等表中：k—测段、区段或路线长度，km；当测段长度小于0.1km时，按0.1km计；L—附合路线长度，km；F—环线长度，km；R—检测测段长度，km。陆地水准测量外业观测结束后，对外业观测成果进行限差验算，并按式(1.1)计算水准测量每千米观测高差的偶然中误差：(1.1)式中：－测段往返测高差不符值，单位为毫米(mm)；－测段长度，单位为千米(km)；－测段数。跨河水准部分是施工测量控制网的关键技术，对于宽水域是个技术难题，必须对跨河水准测量进行专项技术设计。根据场地条件、跨河距离分别可采用倾斜螺旋法、经纬仪倾角法和测距三角高程法进行观测。跨河场地均按平行四边形图形布设。观测过程中，操作程序按照国家规范的规定执行，观测中对测回数与读数组数、限差进行严格要求。以跨河视线长度确定应观测的时间段数、测回数与限差。测回数按表4规定执行。表4跨河观测时间段数、测回数跨江视线长度(m)二等最少时间段数双测回数半测回中的组数1001～150061281501～200081682000以上4·s8·s8注：表中s为跨江视线长度千米数，尾数凑整到0.5。注：1.表中s为跨江视线长度千米数，尾数凑整到0.5；2.当采用两台经纬仪进行跨河水准测量作业不能组成双测回时，单测回数为表5.7所列数值的2倍。各双测回的互差限差，按式（1.2）计算：（1.2）式中：MΔ—每千米水准测量的偶然中误差限值，单位为mm； N—双测回的测回数；s—跨江视线长度，单位为km。大跨度悬索桥一般为城市桥梁，高差起伏较小，一般采用经纬仪倾角法，经纬仪倾角法观测技术要点如下：1）布设跨河线并埋设跨河点，每岸均需布设一个立尺点和一个仪器点。此方法的观测采用两台LeicaTC/TCA2003全站仪及水准标尺施测。2）观测近标尺：首先在全站仪盘左的位置，照准近标尺的基本分划，读取最后水平视线的标尺厘米分划读数a，再使水平丝分别照准该分划线的下、上边缘各两次；再纵转望远镜以盘右位置，同时照准该分划线的上、下边缘各两次，便完成了一组观测（近标尺只测一组）。每次照准分划线边缘后，应先使垂直度盘指标气泡精密符合，再用光学测微器进行垂直度盘读数。盘左或盘右同一边缘两次照准读数差，应不大于3″。近标尺读数b由式（1.3）计算：（1.3）式中：——分划线a的倾角，单位为角秒（″）；——经纬仪至标尺点的水平距离，单位为厘米（cm）；——206265，单位为角秒（″）。3）观测远标尺：盘左位置用水平丝依次照准下、上标志线四次，每次照准均应同时使垂直度盘指标气泡精密符合后，再用光学测微器进行垂直角读盘读数，同一标志线四次读数之差不得大于3″。纵转望远镜以盘右位置，按相反次序照准上、下标志线各四次并如前读数。以上操作组成一组观测。依同法进行其他各组的观测，各组计算出上、下标志线的倾角和，组间或互差不应大于4″。上述近、远标尺读数操作组成一岸仪器观测的半测回，两岸仪器同时对测各半测回，组成一测回。两个测回连续观测时，测回间应间歇15分钟左右。4）每测回观测前，应仔细检查觇标的指标线是否滑动，并核对指标线在标尺上的读数。外业数据采集完毕，并经限差验算合格后，采用严密平差法对改正后的观测高差进行整体平差计算，求得未知点的高程，并进行精度评定，其评定精度指标：每千米水准测量偶然中误差≤±1.0mm。1.2施工测量控制网的复测和加密施工控制网复测的目的是为了验证施工控制网测量成果的可靠性和测量精度，确保测量成果在网形、精度、质量等方面满足大桥工程建设的基本要求，通过对复测成果与原测成果的比较分析，全面评估首级控制点的稳定性，并对控制点使用与保护提出相应建议。施工测量加密网是在原施工测量控制网的基础上，根据工程特点及施工放样的需要而建立的加密控制网，其主要作用在于弥补施工测量控制网点位密度上的不足和便于施工放样需要。施工测量控制网复测和加密的基本原则是：（1）控制网复测和加密应在原网的基础上进行，宜保持基本网形不变。复测和加密的精度等级及指标与原网相同，所采用的仪器精度、观测方法、数据处理方法等技术要求与原测保持一致。（2）原控制网的坐标系统和高程系统不得更改，控制网的起算点应与原网一致。当原网起算点发生明显位移时，可改用其它稳定可靠的控制点起算，但必须保持位置基准、方向基准、尺度基准和高度基准不变。 （3）复测和加密完成后，应进行严密平差，并采用现场勘验与统计检验相结合的方法对施工控制点进行稳定性分析和评定。（4）经复测和加密后的控制网，应根据施工进度和控制点稳定等情况合理采用复测和加密成果，建立控制点成果档案，并提出控制点保护、加固及监测措施。施工测量控制网和加密控制网的复测周期原则上规定为一年一次。当施工中部分控制点被损坏、视线被遮挡或控制点位移且影响施工时，立即进行复测。工程施工期间，可根据点位稳定情况及工程建设需要适当增减复测次数。1下部结构施工测量控制下部结构施工包括桩位放样、护筒检查、桩头竣工、承台施工放样和竣工、锚碇施工放样和竣工等测量，根据工程特点、场地条件、配置人员和仪器设备可采用全站仪极坐标放样法或者单基站RTK测量方法。采用全站仪极坐标放样法的技术要点：（1）严格对中、整平，输入气象、气压值，采用后方交会建站时，后视控制点应不少于3个。（2）后视边长应大于放样边长，如因场地条件限制，后视边长至少应等于放样边长；如采用三角高程进行高程放样，必须往返测取平均，如受条件限制必须采用单向三角高程进行放样时，应进行地球曲率改正和大气折光改正。（3）全站仪放样完后，要后视另一已知方向进行放样复核或将仪器置在另一测站进行放样复核，看两次放样差值是否在限差以内，其限差平面≤5mm，高程≤10mm。采用单基站RTK测量方法的技术要点：（1）确定七参数时，参与计算的控制点位应均匀分布在整个工程测区，且点位稳定、成果可靠准确，数量≥4，计算应采用商用软件。（2）基站应选择距离放样点较近的控制点，并应用另一个控制点进行检核。其主要技术要求应符合表5的规定。表5单基站RTK测量的技术要求等级总测回数观测时间(s)测回间互差(mm)平面高程工程放样点精密2≥180≤10≤20普通2≥100≤10≤20地形碎部点1≥5——注：一测回是指流动站接收机在重新初始化之后所成功完成的一次单基站RTK测量。（3）单基站RTK外业观测应符合下列要求：a流动站开始RTK测量前，应进行初始化。初始化可采用静态（在已知点或新点上）或者OTF方式进行。初始化时，同步观测卫星应多于5颗。b观测过程中，流动站应保持对所有可见GNSS卫星进行连续跟踪，一旦失锁造成跟踪卫星数下降到4颗以下时，应重新初始化后再进行测量。c每个流动站的点号、代码、天线高、测高方式应正确输入。d每测回观测控制手簿设置，平面收敛精度应≤1.5cm，垂直收敛精度应≤3cm。e当初始化时间超过3分钟仍不能获得固定解时，宜重启GPS接收机，再次进行初始化操作。f重试次数超过3次仍不能获得初始化时，应取消本次测量，选择观测和通讯条件较好的时间重新进行测量。单基站RTK测量作业开始前与结束后均应对已知点进行检测。确保接收机配置、仪器高设置、GPS信号等均处于正常状态。检核点应位于作业区域内，每个检核点至少观测1个测回，且平面检测较差应≤10mm，高程检测较差应≤20mm。如果锚碇 施工采用深埋基础，那么就会涉及到深基坑施工，施工和监理单位应对深基坑周围的地表、地下管线、建筑物或构筑物、围护结构及其顶部、地下水位等进行变形监测，其主要任务是指导深基坑施工，对质量安全事故防患于未然。变形监测的总体思路是：依照“先整体后局部，先控制后变形”的原则进行，即首先逐次布测变形监测的基准控制网、工作基点，再在基准点或工作基点上观测监测点的沉降和水平位移。当观测条件较好时，尽可能少设或不设工作基点，直接利用基准点测量变形观测点，以降低工作量和提高变形测量精度。基准网精度等级及指标与施工测量控制网相同，监测精度、工作基点布测、观测点布设、监测周期及频次、观测方法、监测数据的采集、处理、分析及整理等均应满足相应规范要求。1塔柱施工测量控制塔柱平面控制可采用全站仪自由设站法加密。自由设站法其基本原理是全站仪架设在加密控制点上，测量加密控制点至两已知控制点的距离（见图2），并测量与两控制点的夹角，然后采用正弦定理解算三角形内角，最后计算加密控制点的坐标，它实质上是一种边角联合后方交会，为保证精度，边角测量应按《工程测量规范》中二等平面控制测量边角网的技术要求进行（距离观测进行温度﹑气压改正，每条边进行对向观测），且要求测站点与两控制点夹角≥45°且≤135°，三角形任一内角≥30°。图2自由设站法根据正弦定理其坐标由式（3.1）计算：方位角计算:坐标计算:（3.1）为了提高观测精度和可靠性，可增加已知控制点数目，如果条件允许，已知控制点数不应小于3个。且在塔柱平面控制时，由于大跨度悬索桥跨度大，塔柱相隔较远、塔高高达200m左右，以跨距1000m，塔高200m为例，塔底和塔顶相同两点的投影水平距离相差31mm，为消除投影误差，应进行投影改正（详见章节4.1），达到测量基准统一，确保测量施工放样精度。由于塔柱中心点坐标测设意义重大，为确保塔柱与桥轴线一致，塔柱中心里程无偏差；在进行塔柱中线和边线放样时，可先对中线和边线进行放样，放样点标志精细明晰，然后采用自由设站法施测，测量结果与设计值比较分析进行修正后，再进入下道工序施工。按设计及相应规范要求，在承台与塔座顶面上分别埋设有多个沉降观测点，用其中稳定的点作为塔柱施工测量的高程起算点，高程起算点通过二等跨河水准测量精密测定(高程起算点应定期复核)；随着塔柱施工进展，应及时向上进行高程传递，塔柱高程传递方法采用几何水准测量法（见图3）。该方法是采用两台水准仪，两把水准尺，一把检定钢尺。首先将钢尺锚固在固定架上（钢尺零点朝上），下挂一与钢尺检定时同重的重锤，并同时观测钢尺表面温度。水准仪读完两水准尺读数后，同时观测鉴定钢尺读数， 每次观测读两组数，变换钢尺高度再观测一次，此为一个测回，共观测两个测回，待求点高程由式（3.2）计算。图3几何水准测量法（3.2）几何水准测量法高程传递完后，应辅以中间设站三角高程测量法进行校核，在距离已知点和待求点相同距离的地面区域，选择稳定性良好且便于观测的地方架设全站仪，分别对地面已知点和待求点进行测角、测距，观测时要求正倒镜，距离观测四个测回，角度观测两个测回，同时使目标影象处于竖丝附近，且位于竖丝两侧对称的位置上，以减弱横线不水平引起的误差影响。待求点和已知点应采用同型号等高对中杆（有刻度），因测站至两水准点距离基本相等，外加同向观测，相互基本消除大气折光和地球曲率影响，而且不用量测仪器高。两点间的高差由式（3.3）计算。（3.3）式中：h—测站点至觇标点的高差，m；D1、D2—测站点至觇标点的斜距，m；α、β—观测的垂直角；v1、v2—觇标高，m；R—参考椭球平均曲率半径。1上部结构施工测量控制上部结构施工测量控制主要包括上部结构施工测量加密控制网、上部结构施工过程中的沉降观测、猫道施工测量控制、主缆施工测量控制、加劲梁施工测量控制等工作。大跨度悬索桥的成桥线形是否与设计一致，与上部结构施工测量控制过程密不可分的；施工测量放样数据根据施工监控指令执行，施工监控根据已完成工程的结构状态和施工过程，收集和调整施工监控参数，预测后续施工过程的结构形状，提出后续施工过程应采用各施工测量参数，以确保结构的成桥线形符合设计要求。4.1上部结构施工测量加密控制网 大跨度悬索桥上部结构的施工需要进行大量的施工测量控制工作，施工测量控制基准是布设在地面上稳定、方便施测和高精度的施工测量控制网，因此上部结构施工前，应建立施工测量加密控制网，以便于上部结构安装施工，通常情况是在塔柱顶端增设控制点。该网根据大桥精度要求，按工程测量二等平面和高程控制网的精度等级施测，采用边角网建立平面控制网，用常规几何水准测量（见塔柱施工测量控制）和跨河水准测量（见施工测量控制网建立）相结合的方法建立高程控制网。对塔柱顶面增设控制点的测量与地面控制网测量同步进行，但是大跨度悬索桥塔柱高达200米左右，白天受日照、温度及风向的影响，塔身有一定程度的偏位或扭转。因此，对塔顶加密控制点的测量在夜间温度稳定且无风或微风的情况下进行。平差处理时，实测边长除了进行气象改正、仪器常数改正、边长倾斜改正外，由于塔柱高达200米左右，为保证平面测量基准的统一，还应进行边长投影改正，投影改正由式（4.1）计算，将所有边长投影到桥面设计平均高程面上，这样所得到加密控制点与施工测量控制点坐标全部统一到该平面，消除了由于尺度不统一造成的各项理论误差，便于施工的顺利进行。另外，在构网时，由于同里程塔柱顶部的两加密控制点间距太小，影响图形结构的稳定，不宜实测其边长参与平差处理，平差后精度要求见施工测量控制网部分章节。润扬长江大桥上部结构施工测量加密控制网（见图4）。图4　润扬长江大桥上部结构施工测量加密控制网　　(4.1)式中：H1、H2分别表示两加密控制点高程；H0投影面高程；R参考椭球平均曲率半径；S两加密控制点实测边长，D为投影改正后边长。大跨度悬索桥上部结构施工测量加密控制网的主要作用有：①索鞍安装的基准；②基准索股和主缆绝对垂度测量控制及其线形监测的基准；③索塔位移监测的基准；④索夹位置放样的基准。在控制网使用过程中，由于施工对环境的干扰，而对控制点稳定性有影响，因此在施工过程中应注意加强监测。4.2上部结构施工过程中的沉降监测在上部结构施工过程中，锚碇和索塔基础因自重和加载产生一定的沉降，影响悬索桥上部结构的线形，因此设计和相关规范要求，需对锚碇和索塔基础进行沉降监测，以了解锚碇和索塔基础的下沉量，从而确保上部结构施工的精度和成桥质量。沉降监测基准网可直接使用施工测量控制网，采用精密水准测量方法（见施工测量控制网建立），按二等精度等级要求，以往返符合水准路线或闭合水准路线的形式，定期地从施工测量控制点对布设在结构物基础上的监测点进行观测，第一次观测所得到的高程值称为初始值，由施工、监理和施工监控单位共同确定，不同周期观测的监测点高程值与初始值的差值，即为由于荷载作用在锚碇和索塔基础上所产生的累计 沉降量。沉降监测点按设计和相关规范要求布设在索塔承台和锚碇基础上，每次沉降观测后，计算各监测点的相对沉降量和累计沉降量，并计算沉降速度和绘制时间或荷载沉降曲线图；最后根据各周期的相对沉降量和累计沉降量，由施工监控单位进行变形分析和变形的预测预报工作。4.3索鞍施工测量索鞍施工测量控制主要在于安装过程控制和竣工测量数据采集，索鞍安装时主要是控制好主索鞍、散索鞍格栅的位置，主索鞍格栅定位利用塔顶上的加密控制点进行，平面采用全站仪控制，高程控制使用精密水准仪，以满足精度要求。索鞍安装过程中及时进行两岸塔锚轴线及跨径联测，以便对索鞍安装进行精确的施工定位，并满足跨径、轴线精度要求。在主索鞍及散索鞍安装时，主索鞍及散索鞍的几何中心相对于索塔及散索鞍墩的几何中心有一定的偏移量，偏移量的大小，由设计计算给出。根据索塔及散索鞍墩的几何轴线与主索鞍及散索鞍的几何轴线间的距离，控制主索鞍及散索鞍在安装时的预偏量。对主鞍座和散索鞍的竣工测量，在猫道、主缆等施工前，应根据施工测量加密控制网，采用极坐标法和精密水准测量法实测主鞍座和散索鞍竣工后的三维位置以及各主鞍座、各散索鞍的里程、中线和相互间高差。以上竣工测量数据是上部构造施工监控计算和变形监测的重要依据和原始数据，必须在猫道、主缆等施工前准确地采集完成，并交由设计和施工监控使用。在索鞍施工过程中，主索鞍和散索鞍安装实测项目的允许偏差及采用的测量方法见表6、表7。表6主索鞍安装检查项目允许偏差测量方法最终偏差（mm）顺桥向符合设计要求采用全站仪极坐标法横桥向10采用全站仪极坐标法高程（mm）+20，-0采用全站仪三角高程测量或者精密几何水准测量法四角高差（mm）2采用精密几何水准测量法表7散索鞍安装检查项目允许偏差测量方法底板轴线纵、横向偏位（mm）5采用全站仪极坐标法底板中心高程（mm）±5采用全站仪三角高程测量或者精密几何水准测量法底板扭转（mm）2采用全站仪极坐标法安装基线扭转（mm）1采用全站仪极坐标法散索鞍竖向倾斜角符合设计要求采用全站仪测角法4.4猫道、主缆、索夹和吊索施工测量猫道、主缆、索夹和吊索的施工时，由于猫道及主缆端点的平面位置和高程已经由主索鞍和散索鞍所控制，即猫道和主缆的垂直平面已确定了，在自然铅垂状态下，某固定里程位置到已知控制点的水平距离不会随高程变化而变化，因此在进行施工测量控制时，我们只需要控制固定里程处的标高就可以达到施工测量控制的目的。由于固定里程控制点皆不方便架设仪器进行反测，因此目前 猫道、主缆、索夹和吊索施工测量控制均采用单向三角高程测量的方法，下面以基准索股为例对该方法进行详细分析：为了精确测定基准索股中心点的标高，可设计一棱镜安置器（见图5），通过机械加工方法，使得两棱镜处于严格对称位置，这样两棱镜中心点高程相加取平均即可得到基准索股中心点高程，基准索股中心点高程由式（4.2）计算，根据实测高程与设计高程进行对比，从而达到调整基准索股线形的目的。图5棱镜安置器（4.2）式中：α1、α2分别表示两棱镜垂直角；D固定里程点至已知控制点水平距离；R参考椭球平均曲率半径；K为大气折光改正系数；i为仪器高，v为棱镜高。由于大跨度悬索桥线形对温度变化敏感，因此要求对基准索股进行温度监测，温度场测量元件精度要求分辨率小于0.1°。受地形条件和环境影响,在基准索股的里程和高程方向，不同位置的温度分布不同。为了能准确得到索股的综合平均温度,需要在每跨分散布置多个温度测试断面,每个断面也应布置多个测点。施工测量控制时,取各跨测点的平均值作为基准索股的综合温度。为了确保温度的稳定性，一般施工测量控制均在夜间十点至凌晨4点时间段进行。在主缆、索夹和吊索施工过程中，主缆架设、索夹和吊索安装实测项目的允许偏差及采用的测量方法见表8、表9。表8主缆架设检查项目允许偏差测量方法索股高程（mm）基准索股中跨跨中±L/20000采用全站仪单向三角高程测量法边跨跨中±L/10000采用全站仪单向三角高程测量法上、下游高差10采用全站仪单向三角高程测量法一般索股相对于基准索股0,+5采用全站仪单向三角高程测量法或专用卡尺 表9索夹和吊索安装检查项目允许偏差测量方法索夹偏位（mm）纵向10采用全站仪极坐标法横向3采用全站仪极坐标法上下游吊点高差（mm）20精密几何水准测量4.5加劲梁施工测量加劲梁施工包括制作和安装。大跨度悬索桥的加劲梁一般都是钢制的,这样才能发挥其大跨度优势。在加劲梁的安装过程中，对梁的尺寸、梁的坡度、左右两幅梁的高差和吊点耳板平面位置进行控制，特别是吊点耳板平面误差要求控制在2mm以内。在加劲梁的安装过程中,由于索夹和吊索位置已经固定，即加劲梁的平面位置已确定了，因而对加劲梁与吊索的连接构造段吊装的顺序与方法都要作出专门设计,要特别注意吊装过程中的抗风措施。由于吊装过程中钢缆承受的荷载是逐步增加的,所以必须在每次加载后量测钢缆线型的变化并与设计线型相对照,若出入较大,则应考虑调整吊装顺序。在加劲梁施工测量控制中主要采用全站仪极坐标放样法和精密水准测量方法。加劲梁段制作实测项目及采用的测量方法见表10表10加劲梁段制作检查项目允许偏差测量方法梁段桥面板四角高差（mm）4采用精密几何水准测量法同一梁段两侧吊点相对高差（mm）±5采用精密几何水准测量法同一梁段两侧吊点中心连接线与桥轴线垂直度误差（′）±2采用全站仪极坐标法1结语在大跨度悬索桥施工过程中，施工测量控制始终处于大桥质量控制的重要位置，它为结构的控制计算提供原始计算数据，是确保成桥线形符合设计要求的必要手段，它贯穿于整个大桥施工过程始末，因而科学细致的施工测量误差控制就显得特别重要。在大跨度悬索桥施工中应认真组织，精心测量，使得大桥施工顺利进行，各项施工测量精度完全满足设计要求。参考文献[1]先正权,张雪松,蒋能世,郭　恒,孙存良.润扬大桥悬索桥上部结构施工测量控制技术[J].桥梁建设，2004年第4期：80-83.[2]张正禄,邓勇,罗长林等.精密三角高程代替一等水准测量的研究.武汉大学学报•信息科学版，2006，31(1)：5-8.[3]（GB/T12897-2006）国家一、二等水准测量规范[S].作者简介：周瑞祥(1970-)，男(汉族)，湖北公安人，高级工程师。电子邮箱：zhourx@brdi.com.cn作者通讯：湖北省武汉市汉阳大道34号中铁武汉大桥工程咨询监理有限公司（邮编430050），周瑞祥（收）。联系电话：13507189755027-50433171
