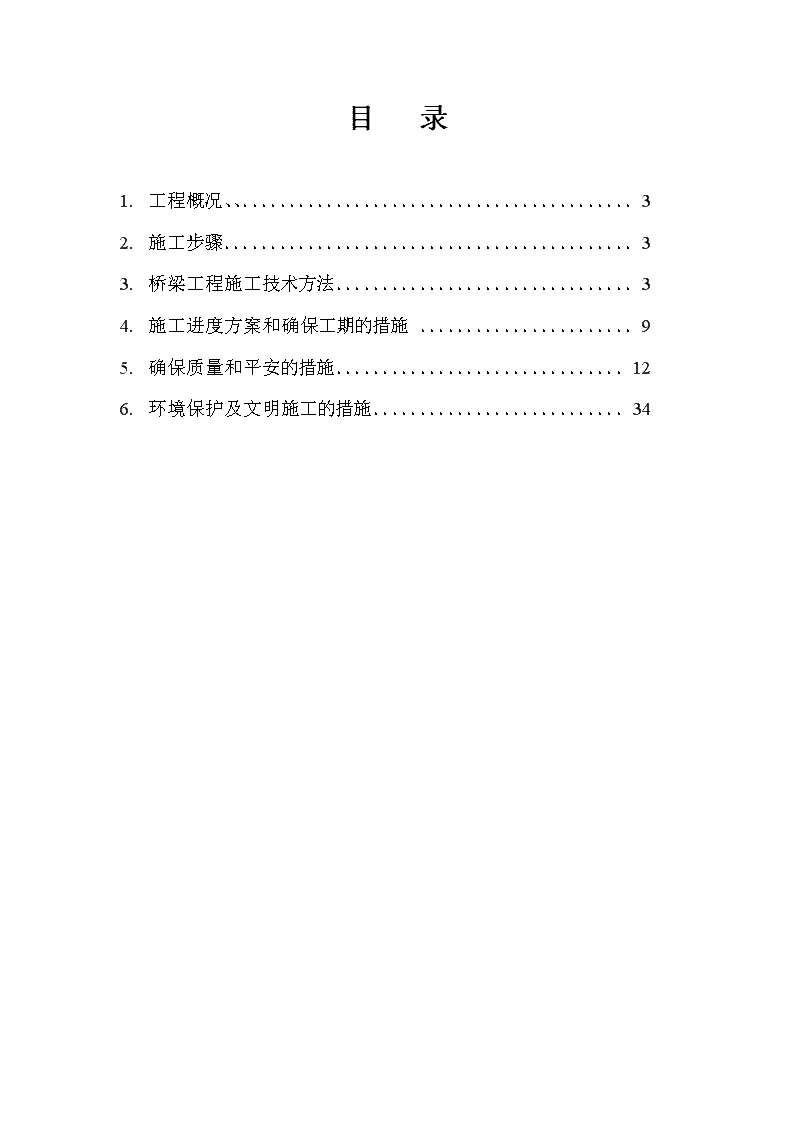

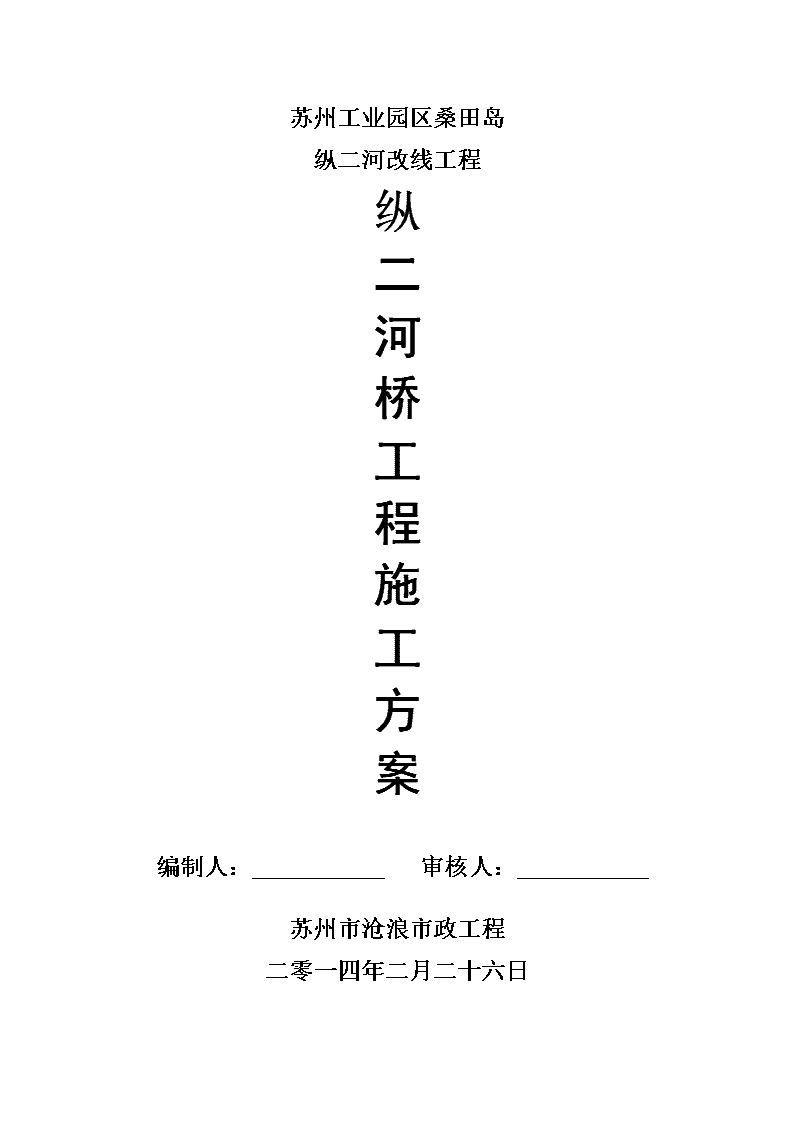

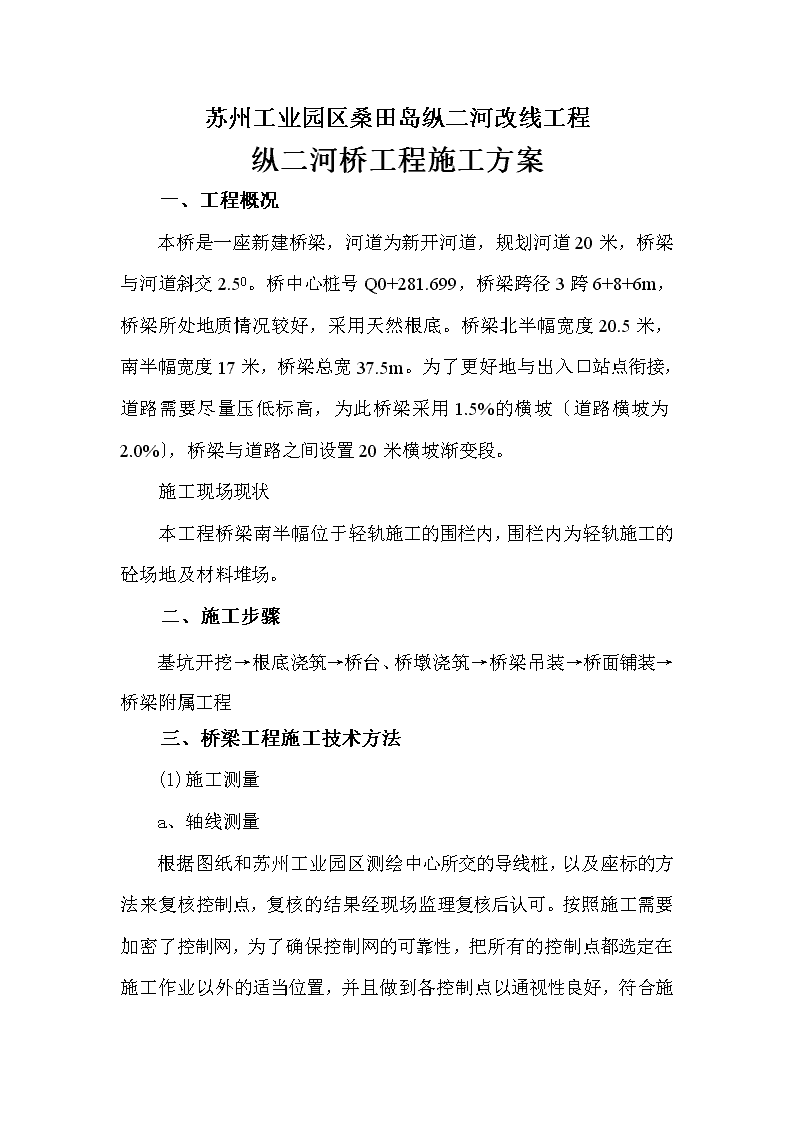

苏州工业园区桑田岛纵二河改线工程纵二河桥工程施工方案编制人：审核人：苏州市沧浪市政工程二零一四年二月二十六日 目录1.工程概况、、．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.施工步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.桥梁工程施工技术方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34.施工进度方案和确保工期的措施．．．．．．．．．．．．．．．．．．．．．．．95.确保质量和平安的措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．126.环境保护及文明施工的措施．．．．．．．．．．．．．．．．．．．．．．．．．．．34 苏州工业园区桑田岛纵二河改线工程纵二河桥工程施工方案一、工程概况本桥是一座新建桥梁，河道为新开河道，规划河道20米，桥梁与河道斜交2.50。桥中心桩号Q0+281.699，桥梁跨径3跨6+8+6m，桥梁所处地质情况较好，采用天然根底。桥梁北半幅宽度20.5米，南半幅宽度17米，桥梁总宽37.5m。为了更好地与出入口站点衔接，道路需要尽量压低标高，为此桥梁采用1.5%的横坡〔道路横坡为2.0%〕，桥梁与道路之间设置20米横坡渐变段。施工现场现状本工程桥梁南半幅位于轻轨施工的围栏内，围栏内为轻轨施工的砼场地及材料堆场。二、施工步骤基坑开挖→根底浇筑→桥台、桥墩浇筑→桥梁吊装→桥面铺装→桥梁附属工程三、桥梁工程施工技术方法(1)施工测量a、轴线测量根据图纸和苏州工业园区测绘中心 所交的导线桩，以及座标的方法来复核控制点，复核的结果经现场监理复核后认可。按照施工需要加密了控制网，为了确保控制网的可靠性，把所有的控制点都选定在施工作业以外的适当位置，并且做到各控制点以通视性良好，符合施工需要。控制点选定后，再经过实测和导线闭合的平方差计算把整个工程范围内的控制点坐标定下来，考虑到桩基施工等影响，施工过程中定期复核整个控制网，控制网的复核和布置，均采用进口的全站仪。b、下部结构的测设本工程的承台、墩身、均采用坐标法测定。为了确保下部结构的测设精度，尽量从控制点直接测设墩位，只要控制点能通视放样位置，尽量不设中间点，宁可计算时多算几个点，在放样时就减少了需转点来测设桥墩位置的出现频率。承台放样根据施工图计算承台纵横轴线上某点坐柝，一侧3点至4点，共计12点至16点。实际测设时，从控制点只使用其中4点(即一侧一点)，以确保承台放样速度不受因基坑开挖大小，场地堆场等因素的影响，同样地也减少了利用转点测设承台要素的出现，测设完毕后用混凝土保护承台轴线桩。墩身放样墩身根据承台轴线桩测设墩身纵横轴线。如发现承台轴线桩被破坏或位移迹象，从控制点复测轴线桩。墩身纵横轴线用红三角标注在已浇好完毕的承台上。c、上部结构板梁施工的测量首先测设桥梁纵轴线和桥梁横轴线，板梁的梁端位置按梁的宽度及其间隔分别用墨线弹出，确保每块板梁的桥墩和桥台上的适宜位置。另外还要考虑伸缩缝的位置，保证其顺直。 d、桥面铺装、防冲墙的测设采用坐标法和常规测设方法相结合的乎段来测设。首先根据平面线型要素表用坐标法测设要素点位置(中线和边线)，即测设直线的起迄点，然后用常规测设方法根据要素点位置，按照施工需要测设线上各点，直线用通视法。e、标高测定按照施工标准加密引测临时水准点，并根据不同的施工阶段定期复测。根据施工图纸计算和测设桥墩标高。板梁、桥面铺装、防冲墙的标高测设必须按照纵断面图、横断面图来进行放样工作，必须充分考虑坡道线型是直线坡还是曲线坡(竖曲线)，横坡是单向的还是双向的，落水方向如何，路脊线两侧是否对称等因素来选择标高点的位置和密度，标高点的选择还须根据结构工程的特点和施工工艺方法来测设。(2)承台施工a、基坑开挖1)基坑排水采用设置集水坑，以便及时排出坑内的水。2)在基坑开挖前先将轻轨施工单位的障碍物需去除，并采用破碎机将砼场地破碎撤除。基坑开挖土方为全部装车外运，距轻轨站点结构2米范围内采用人工开挖，当挖掘拟宅至接近标高还差20㎝左右一层土时停止挖土，待根底层施工准备工作就绪后再人工突击挖除。然后经检验合格，随时浇筑砼垫层。 b、钢筋施工绑扎承台预埋钢筋(即墩身钢筋)时，其伸入承台内的长度按设计规定的长度。外露承台的钢筋用环箍(同墩身的箍筋)扎牢固定，并与承台的顶面用筋点焊牢固，以确保墩身主筋位置的准确。其它钢筋施工严格按?公路桥涵施工技术标准?要求施工。(3)根底砼施工a、浇筑方法根据混凝土施工的特点，浇筑顺序拟采用“分段定点，一个坡度，薄层浇筑，循序推进，一次到顶〞的方法，一次整体连续浇筑结束。这种方法混凝土自然形成斜坡，能较好地适应泵送工艺，从而捉高了泵送效率，简化了混凝土的泌水处理，保证了混凝土不超过初凝时间。b、混凝土振捣振捣时要防止振动模板，应尽量防止碰撞钢筋、管道预埋件等。随着混凝土浇筑工作的向前推进，振捣器也相应跟上，以确保整个高度混凝土的质量。每振捣一段，应随即用铁锹摊平拍实。砼采用振动捧振捣密实。每个浇灌点分别在板上外表及底面三处各设一振动棒振捣。c、混凝土的泌水和外表处理中部在浇筑、振捣过程中，上涌的泌水和浮浆顺砼坡面下流到坡底。在混凝土垫层施工时可预先做少量坡度，使大局部泌水顺垫层坡度通过四周侧模底部预留排水孔排出，少量来不及排除的泌水随着混凝土浇筑向前推进，被赶至基坑顶端，由顶端模板下部的预留孔排至坑外。 (4)桥梁墩台施工a、支架布置1)根据施工图纸，经荷载验算后，布置钢管支架纵横向间距，布置剪刀撑。2)钢管支撑的底部用槽钢衬垫，以防支撑管下沉。搭设支架过程中设置斜撑杆，剪刀撑以及必要的缆绳，防止脚手架在搭设过程中发生偏斜和倾斜。3)立杆与立杆之间通过两旋转扣件绑接连接，间距45㎝，这样有利调节盖梁底部的倾斜度。当多根立杆搭接接长时，应保证顶端的力点与底部立杆竖向吻合，不得向一侧偏心搭接接长。b、模板施工盖梁的侧模板采用18㎜厚的胶合组合模板，设置假设干根对拉螺丝固定模板，底板也采用18㎜厚的胶合板。支架、模板要在砼强度到达设计要求后，方可撤除，其他木模要求同墩身模板上要求。c、钢筋施工〔钢筋骨架形成〕1)盖梁中钢筋骨架的起弯钢筋严格控制起弯点的准确和焊接质量。2)按图纸精确地放出钢筋大样，按翻样单进行断料弯配，钢筋要数要准确，钢筋按次筋让主筋的原那么布置，其他钢筋施工要求同承台钢筋施工要求。3)梁的底部、两侧都要确保保护层厚度。 (5)板梁安装安装板梁是一道危险性较大的工序，为此工程部精心组织，合理安排，制定详细的安装方案和平安措施。在安装板梁中，安排有着非富经验的安装师傅负责指挥、所有操作人员都挂牌上岗，在安装板梁准备工作之前要组织工人反复认真学习吊装工作的操作技能和操作规程，实施前对各种机械设备，钢丝绳地锚，供电设施等质量情况进行检查，如发现问题要及时更换。板梁安装质量要求：安装位置准确，梁间缝隙符合要求，板梁放置后高差符合要求；放置后的板粱无缺角和其他受损情况。要安装板梁时，对橡胶支座位置要准确无误。台后回填桥梁两侧填土须在台身强度到达100%设计强度前方可进行施工，两侧填土应分层夯实，密实度到达95%以上(轻型击实标准)，填土应在两侧同时进行，并尽量做到对称，均匀。(6)桥面铺装在桥面铺装施工中应注意以下几点：a、在桥面铺装层浇捣前应做好面层的清扫工作，处理好桥面连续后才可以绑扎桥面铺装钢筋，要复核验收，并做好记录。b、浇捣砼时，要用架空跳板，不得使手推车或其他运输工具在钢筋上直接行走。c、面各点高程须符合施工图要求。d、桥面铺装应一次浇捣完成，不得中断，并做好面层的候时抹光工作。 e、用麻袋盖好经常保持湿润，做好养护工作，洒水保养不少于14天。f、桥面铺装中要做好以下相关的工程内容：(a)伸缩缝装置。本工程采用GQF—C—80型型钢伸缩缝装置，桥梁伸缩装置施工质量的好坏，直接影响其耐久性、严整性和不透水性，我们将根据本工程所用的GQF—C—80型型钢伸缩缝装置编制技术交底卡，务使施工操作人员按技术要求施工，确保质量。先去除杂物，伸缩缝内应填充弹性填缝料。安装关键是必须确保锚固强度和底部砼，过渡段砼的强度及两块夹板顶面的平整度，预制板梁时其预埋钢筋宽度一致顺直位置正确安置牢固，过渡段砼必须振捣密实，外表平整。(b)梁间接缝。在实心板粱安装调整完毕后，即可进行梁间接缝。本工程梁间接缝施工必须符合设计图纸及有关的要求：板梁接缝宽度一般为10mm，在接缝处应安装底模板，充分浇水湿润后进行灌缝工作，缝间可灌以水泥砂浆，上部可灌以细石砼，并用手工插捣密实。板梁接缝应用水泥砂浆勾缝，并做到线条的顺直。四、施工进度方案和确保工期的措施(一)形象进度见形象进度表(二)工程工期保证措施1、组织均衡施工，加快施工进度但凡按时间计算的本钱费用，如工程 管理人员的工资办公费，现场临时设施费和水电费，以及施工机械和周转设备的租赁费等，在加快施工进度、缩短施工周期的情况下，都会有明显的节约。因此，加快施工进度也是降低工程本钱的有效途径之一。由于加快施工进度，资源的使用相对集中，往往会出现作业面太小，工作效率难以提高，以及物资供给脱节，造成施工间隙等现象。因此，在加快施工进度的同时，必须根据实际情况，组织均衡施工，切实做到快而不乱，以免发生不必要的损失。2、提高机械利用率机械使用费占工程预算本钱的比重并不大，一般在5％左右。工程管理那么应联系实际，从合理组织机械施工、提高机械利用率着手，努力节约机械使用费。节约机械使用费要做好三方面的工作：(1)结合施工方案的制订，从机械性能、操作运行和台班本钱等因素综合考虑选择最适合工程施工特点的施工机械，要求做到既实用又经济。(2)做好工序、工种机械施工的组织工作，最大限度地发挥机械效能：同时，对机械操作人员的技能也要有一定的要求，防止因不标准操作或操作不熟练影响正常施上，降低机械利用率。(3)做好平时的机械维修保养工作，使机械始终保持完好状态，随时都能正常运转。严禁在机械维修时将零部件拆东补西，人为地损坏机械。3、用好用活鼓励机制，调动职工增产节约的积极性用好用活鼓励机制，应从工程 施工的实际情况出发，有一定的随机性。对关键工序施工的关键班组要实行重奖。每一分项(部)施工结束后，应对在进度和质量起主要保证作用的班组实行重奖，而且．要说到做到，立即兑现。这对鼓励职工的生产积极性，促进工程建设的高速、优质、低耗有明显的效果。4、利用现代化办公手段，提高工作效率在工程建设中，采用电脑高速、准确地进行各种数值计算，完成种种非数据处理和信息处理工作，如制表、绘图、选择、综合分析，以求价格廉价，通用性强，体积小，重量轻，使用方便，不需特殊的环境条件和专门的人才管理。使用电脑完成以下工作：(1)财务管理，本钱预测，收入与本钱控制；(2)信件分类，登记，储存；(3)图纸登记，分类，修改，查找；(4)材料、配件、工具、用品的采购、进货、储藏、使用等全部数据记录及设备完善的瞬时反映；(5)大型施工设备的台帐，包括订货合同、运行记录、油耗、保养状况等全部数据记录；(6)全部职工工资、休假、合同期的状况；(7)全部工人登记、编号、进退场、劳务小时统计；(8)对供给商的管理；(9)综合运用材料、设备、人工管理等方面的数据进行估量，财务核算及本钱控制；(10)运用工程管理软件对工程所需劳动力、材料等资源实施控制和动态管理，运用工程预算软件及时向甲方和监理上报已完工程量和月度、季度生产方案。 五、确保质量和平安的措施(一)质量保证方案1、质量目标确保本工程到达“合格〞工程质量等级。2、质量管理体系(1)人员配备及职责权限a.工程经理领导制定、贯彻、实施工程质量方针、全面负责工程质量体系的建立、完善和运行，主持工程质量体系评审；决定工程资源设备，明确职能部门的质量职能；确定工程质量方针、目标并保证质量方针和目标协调，采取必要的组织、管理和教育措施，使质量方针为全体职工掌握并贯彻执行；选择和评审分承包方、分供方，审核其资质和经济合同。b.工程工程师全面负责工程技术、质量日常管理，具体协调质量方案实施及质量过程管理事务；负责制订工程质量方案，催促检查工程质量方案的实施；负责施工组织设计的编制；负责施工过程中的全面质量监控，加强施工过程监控能力；按规定对紧急放行事宜进行控制。c.施工技术按质量体系文件的规定和要求进行测量、试验和质量的管理和实施，以确定其符合性；在工程工程师领导下，负责编制施工方案，并确定施工方案是否符合质量体系文件和施工质量要求；为工程工程 施工过程能满足规定质量要求，开展有方案、有系统的技术活动，提供适当信任和可追溯性的证据；有效、动态地对施工活动实施全方位、全过程监控；合理安排施工搭接，确保每道工序质量，形成最终优质产品；实施作业过程中的质量检测指导，确保工序管理点顺利实施。d.材料设备按质量设计和施工方案，提供合格的材料与设备。强化原材料、半成品等质量管理，提高设备的完好及使用率；严格控制无质保文件和不符合技术标准指标的材料投入施工，杜绝设备带病运行。负责原材料、半成品、成品、设备及其状态的标识；实施工程工程现场管理标准化，使操作现场工作环境不影响工程质量。e.质量平安按质量体系文件和合同要求，实施质量控制和检查监督工作；负责对分部、分项及最终产品的检验和参与最终产品质量评定工作，独立行使施工过程中的质量监督权力；负责各种检验状态质量记录资料的填制、收集、立卷工作。f.综合办公室加强工程根底管理及内外协调工作，强化信息传递；确立内部根底管理流程，制定岗位责任制，积累各类资料；负责文件资料的登记、分办、催办、签收、用印、传递、立卷、归档和销毁等工作；来往文件资料收发应及时登入台账，视文件资料的内容和性质，准确及时递交工程 经理、业主、监理和有关部门批示和办理；负责接收各部门文件资料责任人按阶段递交的已立卷的文件资料，并按规定进行审核、归档和保管；在工程竣工后，负责将文件资料立卷移交公司。3、工程的质量控制及检验所有材料采购进场之前，应对分承包商〔材料供给商〕进行考察审核，作出评价，确定合格分承包商。按有关标准的规定进行采样试验，试验合格前方可进场，并按贯标要求进行标识。严禁不合格材料使用在本工程上。(1)材料进场验证a.材料进场验证内容验证数量和外观质量符合要求，无损伤，不过期。产品标识符合规定。验证质量保证书、合格证、试验报告。厂方出具的质量保证书，必须详细列明生产厂名、生产日期、品种、规格、批号、质量标准、实际检测数据；各项材料复试时的取样方法、试验标准，均应符合现行标准；尚未制订国家、行业、地方标准的新材料及特殊材料，在采购前必须取得厂方提交的质量标准、鉴定证书、试验报告、使用说明以及生产许可证等有关资料及样品，送交技术部门并提交业主或监理批准后采购。材料进场后按厂方提供的标准验证；合同中有要求的材料以及外观有色泽要求的装饰材料，必须先提供样品，经业主、设计、监理认可封样，作为主要验证标准之一。b.原材料的检验 钢筋、水泥进场时必须提供生产厂方出具的或由供货方抄转具有可追溯性的质量保证书。质保书应详细列明其试验数据、生产日期及批号。进场后应按规定取样复检，合格前方可使用。砖、砂、石子等大宗地方材料进场后均应取样检验，合格前方可使用。其它材料进场时必须有合格证。对质量有疑心时，应取样抽检。本工程根据业主或监理的要求，对有提供样品要求的材料，应采取事先提供样品，经监理选定认可后封样保存。进货时会同业主、监理对照封样进行验收。c.成品、半成品的检验成品、半成品构件进场时，必须有出厂合格证及检验合格证标识。本工程采用商品砼，商品砼除由供方提供砼强度试验报告外，应按标准要求在浇灌现场取样制作试块，进行试验。d.现场试块、钢筋连接的试验现场浇灌砼、砂浆按标准规定的取样组数制作试块，进行标准养护，送试验室试验。根据冬期施工措施等施工需要，现场制作同条件养护之试块，并按需要的令期送试。e.回填土的检验根据施工图要求，土方分层回填夯实，严禁带水作业，并做到回填土质无淤泥，腐植土及杂物，回填土及土基密实度应及时取样试验。f.取样及试验的公正性 为确保取样的公正性，取样时采取由第三方认证方式，会同监理共同取样送试。试验单位必须具备经过有关部门认证批准的不低于土建一级的资质。工程质量检测、试验所用仪器、设备、工具的名称、度量范围的精度要求按本公司有关的规定执行。g.进场材料的储存及使用材料储存:按产品的特性，由工程部材料员〔仓库保管员〕提供恰当的贮存场地并选用不同的贮存方式和防范措施，以防止产品损坏、变质或丧失。水泥：须按品种及标号分类分别存放，加以标识，记录进库日期坚持先进先用的程序，防止超期变质；砂石：必须按品种，规格分别堆放，不混杂使用；对易燃、易爆、有毒产品，实行专库存放保管，做好标识，以防乱用；对五金件等必须按规格分类存放，加以标识，做好进出记录。产品入库，必须执行“产品标识和可追溯性控制程序〞加以标识区别存放。工程部材料员每月定期检查库存和堆放情况以及有关失效期限和易燃、易爆、有毒物品、防水材料等主要材的库存和堆放情况，并予以记录，分别向工程部，材料设备科反映库存动态，为做好年终清查盘点积累资料。业主提供产品，有条件的应单独存放，并加以标识，假设时间较长的要妥善保管好，如有变质或遗失，应及时报告业主，并做好记录。 对超过贮存期限和变质的产品必须加以标识，并按不合格品的控制程序及时处理，防止误用。工程部的材料员应认真做好材料的收发工作，登记好收发台帐。遵照“先进先出〞的产品发放原那么，变质的产品严禁发放使用。(2)质量预控及检测程序质量预控及检测是保证工程质量的一个重要手段。工程经理部从施工图纸到手开始，经图纸会审、编制施工组织设计；分项分部工程质量评定；单位工程质量评定；竣工验收；直至竣工后效劳，每一道环节都由专人负责、专人检查、专人评定，层层把关，严格执行。同时接受业主及监理公司的监督及政府质量监督机构——工程质量监督站的指导和监督，实现工程质量到达合格,争取优良的目标。4、质量保证措施(1)工程工程经理部及领导班子应尽以下职责。a.抓住工程管理的中心环节，制定出质量方针、目标，对企业领导及上级主管部门和建设单位、监理单位作出承诺，并保证全体人员和部门的理解和贯彻执行，以整个工程到达合格为目的。b.工程工程目标进行具体分析，对工程的关键工程、特殊工序，主要管理工作明确其控制点和质量目标，并有责任部门制定具体措施。c.在施工过程中定期组织考评并与经济承包责任制挂钩。d.不断完善质量体系的组织机构、责任、程序、过程及资源。e.对施工现场质量职能进行合理分配，注重加强质量、本钱、管理，包括：材料质量、质量检验、平安生产、施工进度等措施的协调。 (2)工程工程质量保证措施及原那么a.抓住抓好工程工程形成的8个环节：任务承接；施工准备；材料采购；施工；试验与检验；功能试验；竣工交验；回访与保修b.成立管理、攻关、现场QC小组，落实具有专业知识的人员，带动好施工人员，克服工作的困难，解决实际难题，使工序、工作质量确保，工程质量目标实现。c.资源和人员：工程经理主要领导专业管理人员，由专业技能和管理资质的人员担任。关键、特殊工序人员必须持上岗证。d.落实及制定各种质量方案。如新工艺质量方案；原材料、构配件质量控制方案；施工质量控制方案；工序质量控制方案；质量检验方案；分局部项工程一次验合格方案等。e.施工前做好各种原材料的试验。如黄砂、石子、钢筋、水泥等检测工作，原那么上一定要使用合格材料。f.施工过程中切实做好工程变更或恰商记录；检验、试验记录；质量事故调查、鉴别、处理记录；质量审核、复审、评定记录等。(3)工程工程质量本钱管理a.管理好各项运行质量本钱和外部质量保证本钱两局部。b.施工时采取先进的工艺技术和施工方法。c.提高机械化施工的程度，提高生产力，降低生产本钱。d.采用及更新有关设备。减少材料浪费，从而降低生产费用。e.尽量减少不必要的开支及费用。f.制定合理的原材料构配件方案，材料消耗定额、工时定额。 g.落实制定好能源、公用设施、环境因素控制措施与方案。(4)采购质量保证措施a.按设计施工图中的要求和规定，采用符合要求的各种原材料。b.选择好合格的供方，了解供方的材料是否合格、产品是否符合设计规定的要求。d.根据工程进度，制定好进货检验方案和进货控制方案。e.保存好各批物资的识别记录，以保证对供方质量现状和质量趋势的评价。(5)施工过程控制a.落实现场质量责任制，对施工现场进行明确的责任区域划分，建立与经济挂勾的奖罚制度实施。制定内控质量标准，贯彻以样板指导施工的原那么。b.贯彻并加强工艺纪律的管理。制定工艺纪律检查与评定方法，合理使用生产工具、设备及材料。c.抓好文明施工与均衡生产、抓文明操作、文明管理、环境卫生和安置管理，施工按生产节拍和作业方案组织有节奏的生产，管理数量同时管理质量，保证按期完成生产任务。d.正常开展QC小组活动，领导班子在施工中将全面质量管理工作与日常管理工作结合在一起，加强工程工程方针目标管理；落实、协调质量职能；定期进行工程工程质量分析。施工中QC小组做到有方案有目标地展开工作，运用科学管理方法，提高工作质量，以保证工序质量，实现工程工程总目标。 (6)工序管理点控制的措施a.根据不同管理层次设置不同管理点，对质量目标的重要工程、薄弱环节、关键部位着重控制，同时加强对质量、本钱、平安、材料、新技术、新工艺等环节的控制。b.落实管理点质量责任，开展好管理点QC小组活动，着重控制各道工序要求，做好管理点的质量记录，落实与经济挂勾的考核制度。c.工序管理点要具备文件记录，包括：管理点流程、管理点岗位责任自检、交接检记录、工序质量分析等。d.做好工序管理点实际效果的考查。质量工程通过自检、互检、交接检；砂石含泥量，通过实验室检定；配合比计量，由班长检验，法定单位检定；控制及考查内容。砂石含泥量；水泥标号安定性；配合比计量；搅拌时间；砼运输时间；钢筋原材料性能；弓筋起弯点尺寸；箍筋构造筋间距；焊接中心线位移；模板的轴线位移；模板的垂直平整度；浇灌厚度；倾落高度；振捣密实；甩出筋间距；及时覆盖洒水；合理拆模；及时修复混凝土外表缺陷；正确及时注意修复后的复验。(7)不合格控制与纠正措施a.施工过程中对不合格质量产品。要进行检验与分析，及时处理补救。b.预防不合格产品的产生，分析相关的过程、操作，质量记录，找出问题发生的原因和潜在因素，消除质量隐患，使产品到达优良完善。 (8)半成品与成品保护措施a.组织措施：教育全体职工要对国家、对人民负责，保护公物，尊重他人和自己的劳动成果，施工操作时珍惜已完成的和局部完成的工程。b.保护措施：主要实施疏导、堵挡、遮盖、排水、防雷、避雨施工、加固防陷等措施，对可能被下道工序或临近其它工程施工污染，甚至破坏的部位，采取苫盖或挡护措施。c.技术措施：(a)合理安排施工工序：按正确的施工流程组织施工。(b)在工程工程施工部署上，为保证总进度方案的前提下，减少工序间交叉作业，防止后期集中抢工，以到达保护成品的目的。(c)采和新工艺、新材料，尽量减少工序，以到达减少交叉作业的目的。(d)季节施工措施：雨季要根据所在地的雨量、雨期，制定雨季措施。特别要加强对冬季施工的管理，切实做好砼的防冻保暖工作。(9)工程质量检验与验证a.工程实施中做好自检工作，包括模板尺寸，轴线标高，预埋件预留位置、牢固性及模板清理等检查工作。b.正常掌握好桥梁下部结构的轴线及高程，上部结构安装前对支座位置、高程、规格等检验工作作记录。c.组织好技术人员，做好各道工序的检测记录，并由有关人员签字列入工程档案。 d.重视隐蔽工程的检验工作。(a)地基与根底：包括土质情况、槽基几何尺寸、标高、地面处理。(b)根底、主体结构各部位钢筋，检验其品种、规格、数量、间距、接头位置及除锈。(c)桥梁等结构物预应力筋、预留孔道的直径、位置、坡度、接头处理、孔道绑扎牢固等检验工作。(10)工程回访与保修根据工程工程施工具有一次性特点，在该工程组织机构撤消后，认真做好工程回访与保修工作，并落实好施工企业与业主单位职能部门的协调工作。(11)工程工程质量文件与记录工作a.做好质量体系文件的备挡工作，包括：施工图纸与变更恰商；施工组织设计与工艺操作规程；工序质量控制与管理点规定；试验检验规定与作业程序；技术交底与作业指导；有关质量保证的文件和资料。b.做好工程工程质量记录工作，包括：工程隐检、预检资料与分部、分项工程验收资料；各种试验数据，鉴定报告，材料试验单；各种验证报告；工序质量审核资料，工程质量审定报告，质量体系审核报告；有关施工中质量信息记录；QC小组活动记录；质量本钱报告；各种质量管理活动记录等工作。(12)人员配备措施 a.工程经理让有资格证书的人员担任。b.工长、技术员、质检员、劳资员、预算员、采购员、材料员、等技术人员和管理人员，由相对资格证书，业务素质能力强的人担任。c.QC小组人员由素质高、施工经验丰富，技术过硬的人担任。(13)测量和试验设备的控制措施a.配备完整先进的仪器及设备，用于测量、放样、检测等。保证测量器具、试验设备的正确性，保证具使用精度。(14)工程产品平安与责任a.对因施工质量问题引起的制造施工缺陷，负责维修或重做。应对质量事故进行分析处理。b.对设计考虑不周密或结构设计上有误造成的开发设计缺陷负责协调或商洽。c.做好确保工程平安的工作。(a)施工中严格贯彻、遵守有关平安的法令条例、规定等。(b)加强操作者平安生产意识教育，树立预防为主的主导思想。(c)施工中杜绝违章指挥，违章操作。(d)制定能获得平安、可靠的有关工程程序，监督和落实好方案及措施的实施工作。(15)做好统计方法的应用数理统计方法作为质量体系要素来抓，使其贯穿在各个要素的施工过程中，对施工过程及管理过程，认真做好统计分析，研究其分布状况，找出规律性，制定调整对策，充分发挥其作用。 (16)施工准备工作a.认真学习和会审图纸，并做好各级的技术交底工作。b.认真阅图，编制施工方案并进行交底。c.坚持专业检查与群众检查相结合，贯彻队组自检、互检、交接班检查，严格执行隐蔽工程验收。d.严格执行国家施工验收标准和操作程序，加强分局部项工程质量评定工作。e.指派公司专职质量员常驻工地。(17)测量工程a.测量定位放线所用的经纬仪、水准仪、测距仪、钢卷尺等测量器具及工艺控制质量检测设备必须经过计量部门检定合格，在使用周期内的计量器具按二级计量进行计量检测控制。b.测量基准点要严格保护，防止撞击、损坏。在施工期间，要定期复核基准点是否发生位移。c.所有测量观察点的埋设必须可靠牢固，以免影响测量结果精度。d.座标控制点以及总标高控制点必须经监理验收，出具书面认可方可使用。e.所有测结果应及时汇总，并向有关部门提供。(二)冬季施工措施1、冬季施工安排(1)收集当地气象台(站)历年气象资料，建立观测制度，及时掌握气象变化情况，防止寒流突然袭击。 (2)根据年度方案和施工组织设计，确立冬季施工的工程工程。零小分散工程或体积小、厚度薄的工程不宜安排在冬期施工；(3)认真落实有关工程材料、御寒物资、能源和机具设备。如提前购置早强剂、防冻剂、盖布、塑料薄膜、草袋子、烧水锅等。(4)编制冬期施工方案及技术措施，对有关人员进行技术交底和培训，提高员工冬期平安生产意识。如对掺外加剂人员、测温人员专门组织技术培训等。(5)冬期加强平安防患工作：a冬季施工要采取防滑措施。b雪后必须将架子上的积雪清扫干净，并检查工作平台，假设有松动现象必须及时处理。c高空作业必须挂平安网，系好平安带。d坚持机械、车辆放水挂牌制度。e工地临时供水管道，做好保温防冻工作。f加强冬期防火工作：冬期较为枯燥，现场火源要加强管理；防止煤气中毒；电源开关控制箱等设施要加锁，防止漏电触电；禁止使用电炉取暖等。2、冬季砼施工(1)砼的拌制：a砂、石、水泥和水均应保持正温，水温不应低于5℃，否那么原材料应分别加热。水泥用前先运入暖棚内存放。b骨料须清洁，不得含冰雪等冻结物及冻裂的矿物。 c砼拌制时应由专人配制早强剂和防冻剂，严格掌握其掺量。d严格控制水灰比。由骨料带入的水分及防冻剂和早强减少剂中的水分应从拌和水中扣除。水灰比不宜大于0．5。e搅拌前应用热水冲洗搅拌机，搅拌时间应比常温搅拌时延长50％。(2)砼的运输a尽量缩短运距，选择最正确运输路线和运输保温措施。b尽量减少装卸次数，并合理组织装料、运输和卸出砼的工作。c砼出机温度不得少于+10℃，入模温度应保证在+5℃以上。(3)砼的浇筑：a在已硬化的砼外表上重新浇筑砼时，新老砼接触外表温度必须保持在+5℃以上。b浇筑砼之前，假设立好的模板上有冰块或其它冻结物，必须去除。(4)砼的养护a砼开始养护时的温度，应按施工方案通过热工计算，但不得低于+5℃，细薄截面结构不宜低于10℃。b砼浇注完后要及时覆盖一层塑料薄膜，再覆盖一至二层草袋子或篷布保温，四周要压紧，防止刮风吹落，负温下不得浇水。c砼浇注后外侧必须加挂草或草袋；结构的边棱隅角加强覆盖保温，迎风面应采取防风措施。d冬期施工的砼，按标准 制作标准试件，还应根据养护、拆模和承受荷载的需要，增加与结构同条件养护的施工试件不少于2组，此种试件应在解冻前方可试压。e冬期施工应加强砼养护及养护温度的检测，保证砼与环境的温度差在15℃以内3、钢筋加工：(1)冬季焊接钢筋，尽量安排在室内进行，如必须在室外焊接时应有防雪、挡风措施。严禁焊接后的接头立即碰冰雪，以防接头产生淬硬组织。(2)进行帮条电焊或搭接电弧焊时，第一层焊缝先从中间引弧；再向两端运弧。在以后各层焊缝的焊接时，采取分层控温施焊，层间温度控制在150℃～350℃之间，以起到缓冷作用。焊接电流应略微增大，速度适当减慢。(3)负温闪光对焊宜采用预热闪光或闪光一预热一闪光焊工艺。调伸长度增加10／u20％，以便增大加热范围。在闪光过程开始以前，可将钢筋接触几次，使温度上升，以利于闪光过程顺利进行。烧化过程中期的速度适当减慢、预热的接触压力适当提高，预热时间适当增长。(三)雨季施工措施1、汛期来临前的准备工作(1)建立防汛组织(与平安保证体系一致)，上有专人抓，下有专人管。密切关注天气情况，有大雨或汛情必须及时通知各施工队，采取必要应对措施，确保人身、机具和材料的平安 ，加强职工雨季施工的平安意识。(2)加强施工便道的维护，必要时要增撒砂砾。(3)检查办公、生产、生活用房质量，做好防漏、防潮、防霉工作，尤应注意做好受潮后易变质材料(如水泥、钢材等)的保管工作，责任到人。(4)做好一线职工的雨具发放工作，加强高空作业脚手架和平台的防滑措施(下雨时一般要停止作业)。(5)做好生产所需材料的储藏工作，以应付因便道毁坏带来的种种困难。(6)准备一批塑料布或大苫布，当急于浇筑混凝土时要搭棚进行防雨保护。(7)所有车辆要加强保养，出现问题及时检修，禁止带病作业，确保行车平安，并保证肪汛抢险急发动时设备的完好。2、雨季施工考前须知(1)设专人记录气象资料，密切注视气象情况。(2)做好场地排水，疏通排水沟。(3)低洼地段准备好抽水机。(4)严密做好施工工序的组织安排，路基填方要缩短作业周期时间(缩短铺填段落长度和减小铺填厚度)，力求每铺一段就尽快碾压到达密实要求，并留好排水横坡、挡水埂、开挖临时泄水槽，将降雨的不利影响降到最低限度。 (5)雨季经常测定填料的含水量，不合格的须翻挖、凉晒后，方可填筑、压实。(6)浇筑砼如遇雨水，顶面加以防雨布覆盖。(7)加强用电管理，防止漏电事故。(8)雨季施工，要经常测定砂集料含水量，并及时调整好施工配合比。(四)确保平安措施1.平安管理体系建立健全现场平安管理网络，落实平安责任制。本工程实行工程经理负责制。由工程经理对现场平安工作全面负责，分管生产的副经理主持日常平安管理工作，工程工程师负责平安技术工作。工程经理部配备专职平安员，各班组配备兼职平安员。2.主要岗位平安职责(1)工程经理：a.履行合同要求，确定平安管理目标，确保工程工程平安施工，对工程工程的平安全面负责；b.参与编制施工组织设计，建立工程平安生产保证体系，组织编制平安保证方案；c.贯彻执行各项有关平安生产的法令、法规、标准、标准和制度，落实施工组织设计中的平安技术措施和资源配置；d.支持工程平安员及施工管理人员行使平安监督检查工作。(2)工程副经理：a.根据工程平安保证方案组织有关人员制定针对性的平安 技术措施，并注意催促检查；b.协调平安保证体系运行中的重大问题，组织召开平安生产工作会议；c.定期组织管理人员进行平安操作规程和平安规章制度的学习；d.实施现场管理标准化，确保施工现场工作环境不影响施工平安；e.组织平安设施的验收，协助上级部门对工程工程的平安检查和催促；f.负责平安设施所需材料、设备及设施的审核；g.处理一般工伤事故，协助处理重大工伤、机械事故，处理事故遵循“四不放过〞原那么，并采取有效整改措施，防止再发生；h.对各分包单位制定例会制度，建立会议纪要，并发给有关人员。(3)工程工程师：a.编制相应平安保证方案，通过后催促实施；b.确定危险部位和过程，对风险较大和专业性强的工程工程组织平安技术验证，并对施工操作方案中有关内容进行优化；c.作出因本工程工程特殊性而须补充的平安操作规定；d.选择或制定施工各阶段针对性平安技术交底文本；e.对工程技术部门负责的平安内容进行监控，落实改良措施。(4)平安员：a.贯彻各项平安技术措施，组织参与平安设施、施工用电、施工机械验收；b.监督、检查操作人员遵章守纪，组织参与平安 技术交底，对施工全过程的平安实施控制，并做好记录；c.制止违章作业，严格平安纪律，当平安与生产发生冲突时，有权制止冒险作业；d.掌握平安动态，发现事故苗子及时采取预防措施；e.对进入现场使用的各种平安用品及机械设施，配合材料部门进行验收检查工作；f.协助上级部门平安检查，如实汇报工程工程的平安状况；g.负责一般事故检查、分析，提出处理意见，协助处理重大工伤、机械事故，并参与制订纠正、预防措施，防止再发生。3.平安保证措施(1)严格贯彻执行国家颁发的?建筑安装平安技术操作标准?、?施工现场临时用电平安技术标准?等有关规定。实行施行现场标准化管理。(2)建立健全现场平安管理网络，落实平安责任制。本贯彻实行工程经理负责制。由工程经理对现场平安工作全面负责，主持日常平安管理工作，工程工程师负责平安技术工作。工程经理部配备专职平安员，各班组设兼职平安员。(3)完善和健全平安管理各种台帐，强化平安管理软件资料工作；开展平安教育工作，做好分部〔分项〕工程技术平安交底工作；特殊工种必须持证上岗。(4)工程部设专人开展对工程部成员及劳动力的消防平安的教育工作。实施对施工全过程的平安监控，参与工地的平安 检查工作，并落实整改事宜。(5)工程部制定具体措施，定期检查各项措施落实情况。(6)认真平安教育制度、平安会议制度及平安值班巡视制度。a.工人入场前必须经过平安教育。b.布置生产任务的同时进行平安交底。c.工程部每周进行一次平安会议，布置总结平安工作。班组上班前召开碰头会，安排任务同时交待平安考前须知。d.每日设平安值班员，在现场进行巡回检查，发生问题立即处理。e.每月组织一次施工现场标准化管理达标检查，保证按部颁标准打分不低于80分，到达优良标准。(7)严格执行特殊工种持证上岗制度，未经培训领证不得上岗。(8)进入现场人员必须戴好平安帽。现场应按要求设置各种平安标志牌。(9)要协调好土方开挖作业面及运输道路之间的关系，防止相互影响。(10)加强现场施工用电管理a.现场动力电源及照明线路应按建设部?施工现场临时用电平安技术标准?文件及施工组织设计中有关规定架设。电源线路架空架设或埋地敷设。各操作面使用的手持电开工具均由分电箱内接出。现场不得乱拉乱拉电线。b.夜间施工应有足够的照明，并派电工跟班作业。c.现场电开工 机具必须按规定设置保护接地或接零，并必须安装触电保护器，现场使用的电箱、闸刀、触保器必须编号，严格按三级保护用电，做到单机，单闸，单触保器，防止触电事故的发生。d.现场的机具设备一律应设平安防护罩。机具操作应有专人负责。所有工作必须有资质的专业人员进行。安装后必须经过公司的平安部门验收合格前方可使用，使用中要定期维护保养。(11)季节性施工：本工程施工工期较紧，因此对抓好季节性施工的平安生产十分重要，特别要抓好雨季、夏季施工的平安保证工作。a.雨季施工：雨季现场道路应加强维护，同时抓好现场排水工作；机械、电气设备应有防雨防潮措施，暴风雨、台风前后要检查工地临时设施、机电设施、临时线路，发现倾斜、变形下沉、漏雨、漏电现象，应及时修理加固，有严重危险的应及时排除；b.高温施工措施：(a)及时作好石灰土、砼、二灰碎石的养护工作，每天应均匀洒水，使基层外表经常保持潮湿状态，夏季应进行覆盖防止曝晒而造成收缩裂缝。(b)为防烈日曝晒引起砼过早硬化，尽量缩短运输、摊铺、振捣、抹面等工序时间，并尽快覆盖、洒水养生，必要时搭设遮阴棚。(c)搅拌处须有遮阴棚，模板根底外表浇筑砼前适时洒水湿润。(d)要控制砼在高温天气的初凝时间，调整含水量，控制水灰比。(e)后勤或医务人员备好防暑降温药物，宣传“预防中暑〞和“中暑急救〞的科学知识，防止中暑发生。 (f)施工现场设置现场休息凉棚，并备有茶水或清凉饮料，配备简易木凳以供施工人员小憩。(g)高温天气采取“避中间、做两头〞的原那么，但凡高温气象预报时，无特殊情况，中午12:00-下午2:00让工人休息，尽量避开烈日下、中午施工。(h)搞好饮食卫生和食堂卫生，防止食物中毒及传染病发生。(i)氧气瓶、乙炔瓶等容器不得在烈日下曝晒和接近热源〔保持15米〕。(j)电焊及接触明火作业穿戴白帆布工作服和防灼手套脚盖，以防灼伤。(k)职工宿舍装电扇，保证职工休息好，并注意职工身体状况，严禁带病上岗。(l)改善职工伙食，做好后勤保障工作。六、环境保护及文明施工措施(一)环境保护措施1、现场布置根据场地实际情况合理地进行布置，设施设备按现场布置图规定设置存放，并随施工根底、下部、上部等不同阶段进行场地布置和调整，最大限度地减少耕地占用。2、道路和场地工区内道路通畅、平坦、整洁，不乱堆乱放，无散落物；场地平整不积水，排水成系统，并畅通不堵；施工废料集中堆放，及时处理 3、材料堆放砂石分类堆放成方，砌体料归类成垛，堆放整齐。4、水泥库袋装、散装不混放，分清标号，堆放整齐，目能成数。有制度、有规定，专人管理，限额发放，分类插标挂牌，记载齐全而正确，牌物帐相符，库容整洁。5、构、配件及特殊材料砼构件分类、分型、分规格堆放整齐。6、消除施工污染场地废料、土石弃方处理，应按设计要求，按监理工程师指定地点处理，防止水土流失，尽量减少对周围绿化的影响和破坏。施工废水、生活污水不得污染水源、耕地、农田、灌溉渠道，采用渗井或其它措施处理，工地垃圾及时运到指定地点。清洗集料，机具或含有油污的操作用水，采用过滤的方法或沉淀池处理，使生态环境受损降到最低程序。(二)确保文明措施为加强施工现场综合管理工作，维护工地正常的施工秩序，保证工程建设的顺利进行。以全面完成工程建设的各项任务，保障治安保卫、消防、环境卫生、职工生活、平安用电、保护成品、工种配合等各种环节责任目标的实现，结合工程建设的实际工作要求，以社区活动的形式，对施工现场进行综合治理。1.组织落实 工程部内部成立综合治理领导小组，把现场参加综合治理的负责人和具体实施人员网络及全体员工的花名册报综合治理领导小组，如员工增减应及时调整，员工进入工地应佩戴胸卡，头戴平安帽。综合治理领导小组进行昼夜值班，负责人员、物料和成品保护，监督治安保卫、消防、环境卫生、职工生活管理、平安用电等工作的到位。现场施工人员要自觉接受工作小组的管理。2.施工现场标化和文明卫生措施(1)施工工地必须有七牌一图，即：工程概况，工程工程管理人员名单，创施工现场标准化管理，工程环保牌，平安生产的六大纪律，平安生产天数计数牌，防火须知，施工现场平面布置图。标牌的制作、挂置必须符合标准，工地上应设置专职卫生负责人，明确职责。(2)实现施工工地门前“三包〞，门前墙外清洁无垃圾，围栏外无建筑材料、垃圾，门前场地无污水。(3)施工现场设置冲洗站，车辆进出必须冲洗干净，严禁运输车辆跑、冒、滴、漏行为。必须保持园区道路的清洁卫生。(4)施工现场的污水应有组织排放，经沉淀池沉淀后排入河渠或城市管网，厕所的污水应经化粪池处理后经沉淀池沉淀前方可排入河渠。(5)作业环境强调落手清，建筑垃圾及时归堆及外运，物料堆放要整齐，不乱倒生活垃圾。(6)按工程部指令做好场容场貌管理工作，建筑材料按区域整齐堆放，施工区域内做到“工完料尽场地清〞。 (7)施工现场设临时卫生间，定专人清扫，定期进行化粪池清运工作。(8)现场设垃圾房，定措施、讲制度，做到垃圾进房，时常保持现场整洁、干净。(9)保持工地卫生文明，努力做好宿舍卫生工作。(10)本工程文明施工检查程序详见?文明施工检查程序图?。3.施工现场治安保卫措施(1)工地应建立治安保卫组织，各专业队伍要签订治安责任书，同时建立施工现场治安保卫工作台帐。(2)工地应有仓库，对贵重材料、小型生产工具等要实行专人管理，责任到人。(3)做好工地物品的防盗工作，现场必须配备专职人员，建造围墙或围护设施，现场材料、设备进出必须履行收发领用手续。(4)严格控制非施工人员进出。(5)在施工现场严禁打架斗殴、无理取闹，扰乱正常的生产、工作和生活秩序，违者严肃处理，并负责赔偿对方的一切经济损失，情节严重的将报公安机关处理。(6)凡在工地做工人员须自觉遵纪守法，严禁在工地聚众赌博，偷盗工地的公私财物，如有发现，即送公安机关处理。(7)外来施工人员使用前要明确治安责任人，签订治安管理责任书，收缴治安押金，并对所有民工统一登记造册，报单位保卫部门及所在地公安机关备案，同时办理相应的手续。 4.施工现场消防防火措施因本工程在建设过程中要求有针对性的做好消防平安工作，具体措施如下：(1)为了加强施工现场的防火工作，严格执行防火平安规定，消除不平安隐患，预防火灾事故的发生，进入施工现场的单位要建立健全防火平安组织，责任到人，确定专〔兼〕职现场防火员。(2)在各专业施工的防火操作区内应根据工作性质、工作范围配备相应的灭火器材，办公区也应配齐灭火器材。(3)施工现场危险区应有醒目的禁烟、禁火标志。(4)杜绝现场动用非生产必需的明火。(5)施工现场如因生产需要动用明火，必须实行工程负责人审批制度办理动用明火许可证。在用火操作中引起火花的应有控制措施，在用火操作结束离开现场前，要对作业面进行一次平安检查，熄灭、去除火源熔渣，消除隐患。(6)严格用电制度，施工单位应配有专职电工、合格的配电箱，如须用电应事先与电工联系。严禁擅自乱接乱拉电源，严禁使用电炉。5.对物资管理措施(1)以材料员为首，成立工程组内部采供部，建立材料出库、入库制度，严格出入库手续，按方案采购、供给，以减少浪费。(2)进场物资的流转程序：各种进场物资必须在10天前向工程经理部提出申请，具体写明进场物资的名称、数量、规格及所占场地面积，待工程经理部批复后再执行。 (3)物资进场后，须24小时内及时搬运至指定地点堆放。并落实专人对进场物资予以保管，并注意对产品进行保护，防止失窃与损坏，尤其对小件贵重物资及易燃物品重点进行保管。(4)所有材料采购进场之前，应按有关标准的规定进行采样试验，试验合格前方可进场，严禁不合格材料使用在本工程上。(5)所有现场材料、半成品，均应按施工总平面布置图做好水泥场地，分门别类地堆放，并按先进先用的原那么进行。(6)贵重物品放入仓库内，并设专人管理，按方案供给。(7)经常检查材料的质量和使用情况，凡发现不符合质量要求的材料，立即采取相应的措施，确保不合格材料不致流入本工程。(8)为保证工程质量，模板撤除后应进行修理，平整度等不合要求的不得转入下道工序使用。(9)做好废弃物的处置工作，每日做好“落手清〞工作，做到“工完料尽场地清〞。废弃物与垃圾的处理按工程经理部的要求集中统一处理。苏州市沧浪市政工程园区桑田岛纵二河改线工程工程部2014年2月26日
