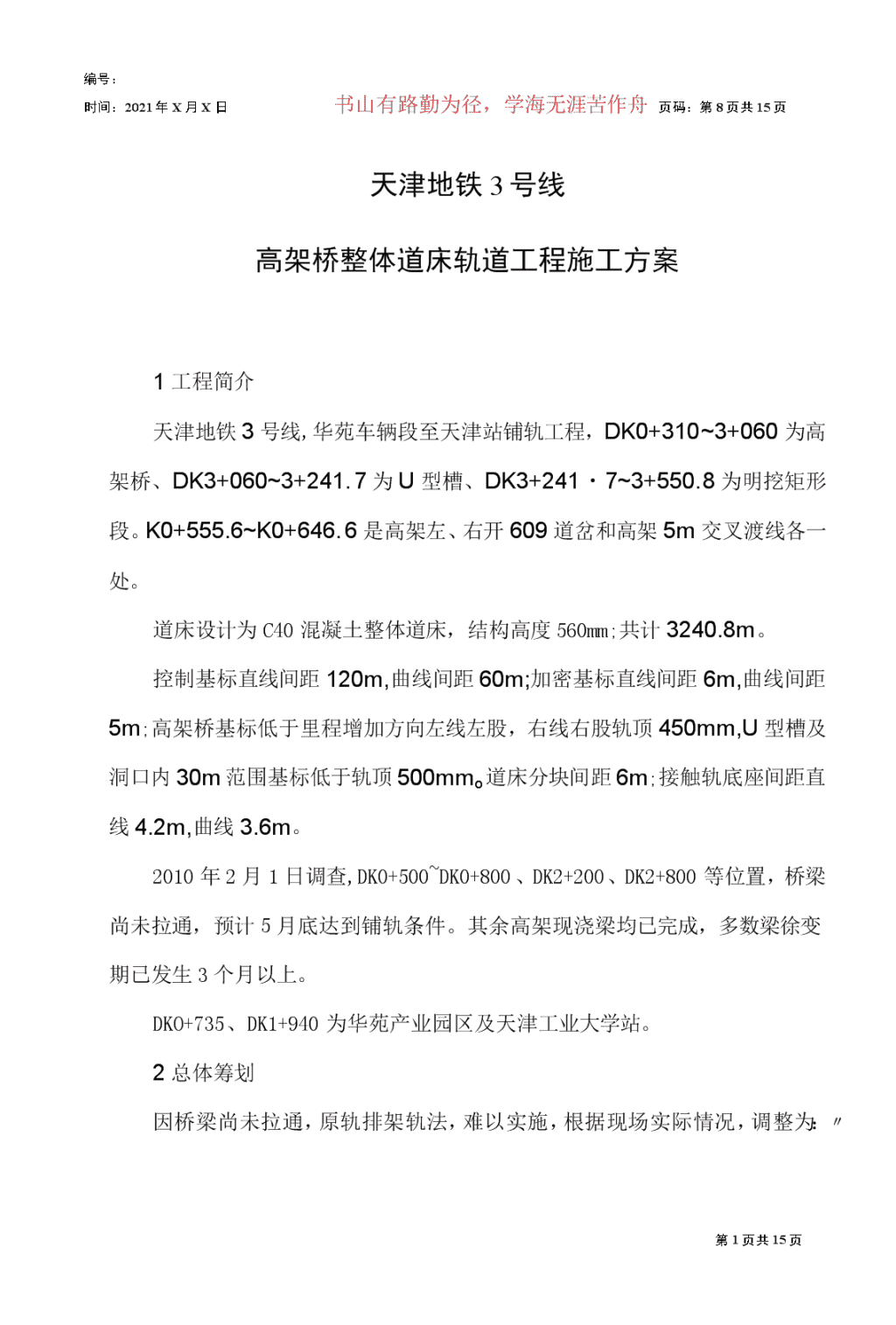

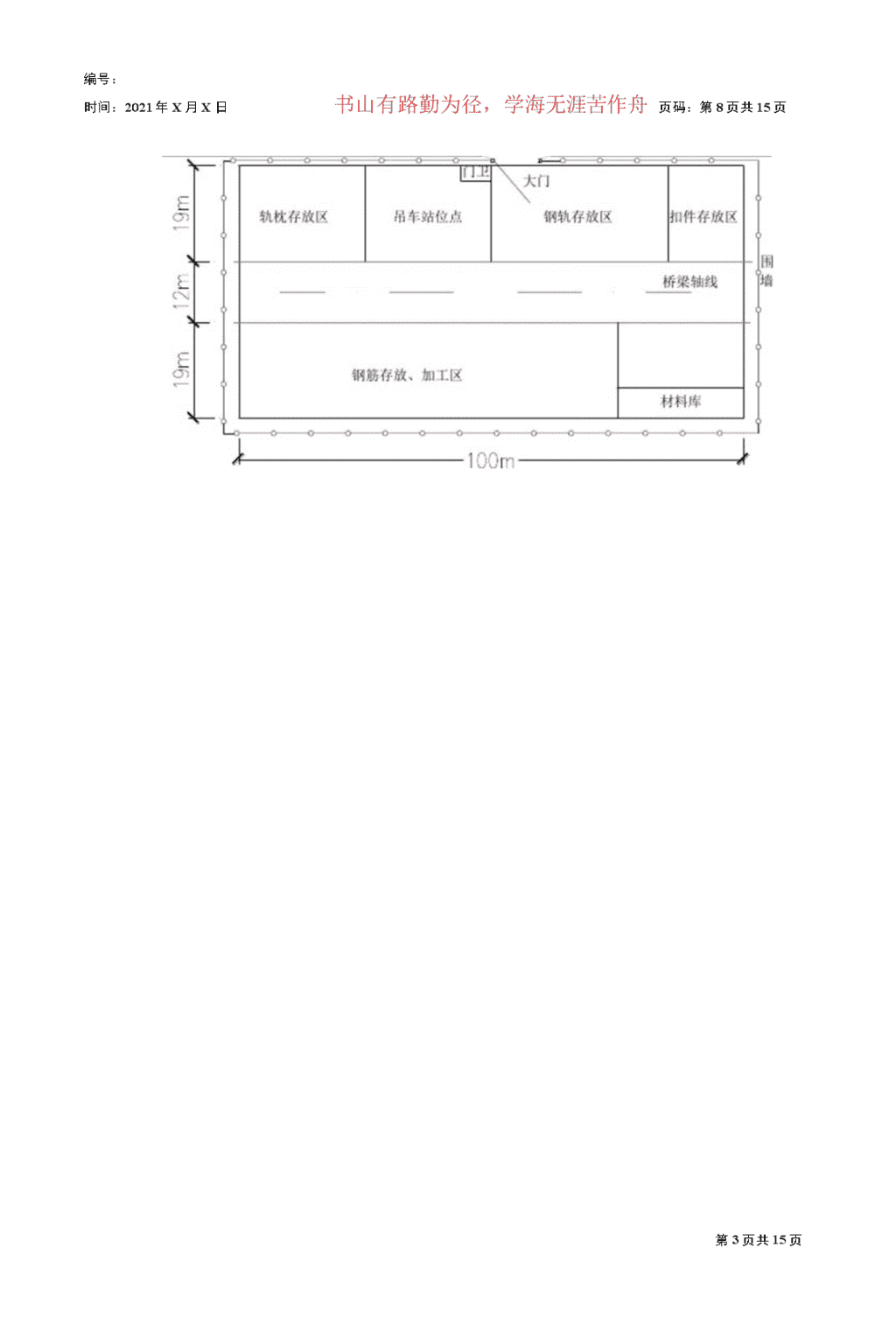

编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共15页天津地铁3号线高架桥整体道床轨道工程施工方案1工程简介天津地铁3号线,华苑车辆段至天津站铺轨工程，DK0+310~3+060为高架桥、DK3+060~3+241.7为U型槽、DK3+241・7~3+550.8为明挖矩形段。K0+555.6~K0+646.6是高架左、右开609道岔和高架5m交叉渡线各一处。道床设计为C40混凝土整体道床，结构高度560mm;共计3240.8m。控制基标直线间距120m,曲线间距60m;加密基标直线间距6m,曲线间距5m;高架桥基标低于里程增加方向左线左股，右线右股轨顶450mm,U型槽及洞口内30m范围基标低于轨顶500mmo道床分块间距6m;接触轨底座间距直线4.2m,曲线3.6m。2010年2月1日调查,DK0+500~DK0+800、DK2+200、DK2+800等位置，桥梁尚未拉通，预计5月底达到铺轨条件。其余高架现浇梁均已完成，多数梁徐变期已发生3个月以上。DKO+735、DK1+940为华苑产业园区及天津工业大学站。2总体筹划因桥梁尚未拉通，原轨排架轨法，难以实施，根据现场实际情况，调整为：〃第3页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共15页散铺法〃铺设道岔及高架桥整体道床。铺轨基地布置在DK3+200~DK3+450U型槽位置。U形槽设临时单开道岔，解决轨道车左、右线运输换道。考虑箱梁硅收缩徐变期的影响为加快施工进度在DK1+500及DK2+500位置，设置两个开设整体道床施工作业面,在：DK1+500、DK2+500位置，设置铺轨基地，做为钢轨上桥点、加工存放钢筋、轨枕、扣配件等。桥下停放吊车等。布置图及工程数量如下示。散铺施工自两侧向中间组织，顺序展开。U形槽道床等DK5道岔铺通后，拆除U形槽的临时道岔，分左、右线铺设道床及轨道。在桥梁未达到徐变期的地段，用枕木临时铺设，以加快铺设进度。每个工作面分八道工序，采用紧密流水作业法交替进行左右线的施工（各工序的柜对距离为100m）,详见下图。DK1+5002+500铺轨基地平面布置图进场道路第3页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共15页第3页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第#页共15页DK2+500铺轨基地临时工程数量表序号项目名称规格单位数量1场地硬化C20碎m230002碾压碎石m220003材料棚彩钢棚m213004材料库m21505门卫m2186修筑道路4m、碎石路面m500一次紧密流水作业流程图工方七工序-道颖赫蝌、婢1版蚱、架轨疑峥、4理.制如拄归养于II.虫J懒微工序八工献二层收工序二3、施工工艺流程高架桥整体道床轨道工程散铺法施工工艺流程 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第5页共15页4、施工步骤：⑴测量放线，埋设基标严格按设计要求布置基标。道岔中心、尖轨尖端处及辙叉心部位需加设铺轨基标。标桩设在结构底板上，用与道床同级混凝土埋设牢固。按距离、方向在桩顶划十字线，安装桩帽，调好位置和高程，将桩帽固定，在十字线交点钻眼定位。基标设置允许偏差为符合规范要求。⑵桥面凿毛、基底清理高架整体道床施工前应清理浇筑面的杂物并将表面凿毛，高压水或风清洁表面。⑶钢筋绑扎高架整体道床分块布置，道床块间设沟槽以便于梁面排水。施工时道床块根据梁跨从两边梁缝向中间布置，小于2米长的并入相邻道床块。在道床块梁缝起的第3、4个短轨枕之间留100mm宽的槽，绑扎钢筋时应相应布置钢筋网。道床纵向筋兼作杂散电流的排流筋，混凝土施工前，检查短轨枕的钢筋钩、整体道床钢筋、竖向钢筋钩相互间距是否大于50mm。若有间距小于第4贞共15页 编号：时间：2021年x月X日书山有路勤为径，学海无涯苦作舟贞码:第5页共15页50mm的地方，采用沙浆块或绝缘材料隔开，并经杂散电流专业认可后，再进行混凝土灌注。钢筋焊接符合规范要求。⑷轨料吊装、运输用汽车将钢轨、轨料运输至DK1+500、DK2+500基地，20T吊车吊运到桥面，专用运轨小车运至工作面。同时在高架桥两侧设置安全防护网。运轨小车⑸架轨①检查基标是否准确、完好，安装钢轨支撑架。②散轨就位后，开始架轨。③根据温度计算并预留轨缝。第#页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共15页④安装钢轨支撑架时,直线段宜3m、曲线段宜2.5m设置一个,左右位置适中，直线地段支撑架垂直线路方向，曲线段支撑架应垂直线路的切线方向。⑤钢轨支撑架各处螺栓、丝杆需拧紧，不虚接。⑥轨条架设好后，进行粗调。调轨时，先用专用工具定好一股钢轨（左线左股、右线右股）方向、高程，然后定另一股。轨道方向和轨距大致拨好后开始挂墩作业。⑹挂短轨枕①散布扣件，扣件按设计规定的类型及数量有次序的散布到施工现场。②吊挂前先在钢轨上按技术室下发的技术交底和轨节表在钢轨（直线上左线左股、右线右股，曲线外股）上画出轨枕吊挂位置点，然后用方尺方出另一股相应位置点。局部地段因需要，短轨枕间距可做适当调整，但最大间距不超过650mm。轨枕安装距离允许偏差为±10mm。具体施工中，对照轨节表，并根据现场情况及施工中的特殊要求挂墩。③上铁垫板时，铁垫板与钢轨垂直，且左右两股钢轨铁垫板相对，轨底胶垫不出台，扣件及铁垫板密贴无歪斜，T型螺栓扶正。同时注意轨距调整块的配置。④挂混凝土轨枕墩时螺栓拧紧，轨枕墩不歪斜，如发现破损或露筋的混凝土轨枕墩应及时更换。⑺调轨①线路调整时，以施工标桩为依据，借助于特制的直角道尺和万能道尺，通过调节钢轨支撑架丝杆、轨卡螺栓等调整钢轨的方向、水平、超高等。②调整必须按技术交底及基标进行，先用专用工具定好一股钢轨（左线左股、右线右股）的方向、高程，然后再定另一股。第9页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共15页③经调整就位的轨排要经质量检查组对线路中线、钢轨高程、轨距、曲线正矢和超高等用直角道尺、万能道尺和10米长弦线量测，轨道钢轨调整精度应符合下列规定：a）轨道中心线距基标中心线允许偏差为土2mmob）直线段用10m弦量，允许偏差1mm。曲线段用20m弦量正矢，允许偏差详见下表：曲线半径缓和曲线正矢与计算正矢差圆曲线正矢连续差圆曲线正矢最大最小值差251~350357351~450245451~650234>650123c）轨顶水平及高程：高程允许偏差为±1mm,左右股钢轨顶面水平允许偏差为1mm,在延长18nl的距离范围内应无大于1mm三角坑。d）轨顶高低差：用10m弦量不应大于1mm。e）轨距：允许偏差为±2mm,变化率不应大于1%。。f）轨底坡：按1/40设置。g）轨缝：允许偏差为0~+lmmoe）钢轨接头：轨面、轨头内侧应平（直）顺，允许偏差为0.5mm。④施工中随时检查钢轨和混凝土轨枕的位置，线路几何状态，发现超过标准的立即调整（不迟于混凝土初凝）。第9页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第8页共15页⑻接触轨底座的安装①接触轨底座采用接触轨吊架施工。吊架使用前检查其平直度，吊轨架全长不平度大于3mm时，调直后再使用。②接触轨底座安装位置严格执行设计及施工规定，其安装位置允许偏差：底座中心至相邻走行轨轨头内缘的距离允许偏差为±2mm,高程允许偏差为±2mm。③吊架螺栓拧紧，各部位连接牢固，不虚接，保证底座安装平正。④破损和外露的接触轨底座及时更换。⑤上完吊架后重新检查轨道几何尺寸，超出标准时重新调整。⑼立模模板采用钢模板，个别位置可使用现场加工木模板，模板与道床钢筋网间要设混凝土垫块，保证所有钢筋的保护层大于15mm。模板支撑间距不大于80cm,并用木楔子背紧。模板必须牢固，其允许偏差：位置±5mm,垂直度2mm。模板的接缝不应漏浆，在浇筑混凝土前，木模板应浇水润湿，但模板内不应有积水，模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或防碍装饰工程施工的隔离剂。浇筑混凝土前，模板内杂物清理干净。第9页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第14页共15页(1D道床排水施工在道床混凝土施工到梁端时，同时进行拦水墙的施工。纵坡梁在线路纵坡下端离梁缝处最近的第二排道床块之间设与道床等高的混凝土拦水墙,以防梁面积水排向下坡另一梁面上。在道床块梁缝起第3、4个短轨枕之间留100mm宽的槽，在拦水墙与留槽之间设反向排水坡，将梁面积水引向两线外侧，排入桥梁顶面泄水孔。5、机具设备和人员配备。施工机具、设备、仪器配备表机具名称单位数量备注吊车八1=1120t板车八[=1125m模板套3100m钢轨支撑架只240投入600m三轨支撑架只100运轨小车辆6自制、含掐具、手动葫芦短轨枕防护罩个500塑料，委外加工支撑架防护罩个40塑料，委外加工轲佥小车Z-x1=11钢轨外形尺寸检验样板套2风动道钉枪八[=12机动搬手A[=12丁字扳手把10齿轮式起道机A[=12将钢轨抬至约设计标高锯轨机台1QG-4H第11页共15页 编号：时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第14页共15页机具名称单位数量备注撬棍把50钢轨翻转器个2河南安阳市经纬仪口1水准仪八1=11钢筋、碎设备套3高架桥整体道床施工劳力组织施工人员施工人数职责技术人员2掌握技术标准，控制质量工班长3负责指导施工，控制施工进度吊车司机2负责吊运轨料钢筋工24轨道工32负责组拼、精调轨排碎工24浇筑混凝土、捣固木工24模板架立瓦_L6抹面压/!_»试验员2混凝土试验测工4普，60轨料运输、散布等共计1832010年2月26日，高架桥铺轨人员进场80人，进行前期的铺轨基地建设，轨料散布,及设营等施工准备工作；2010年3月底，人员全部到齐。钢轨焊接施工方案另行上报，施工计划见附图6、工期计划每个工作面生产速率:第11页共15页 编号：时间：2021年x月X日书山有路勤为径，学海无涯苦作舟贞码:第12页共15页⑴高架桥整体道床散铺法：20m/d•班组;⑵单开道岔整体道床散铺法：1组〃d;⑶交叉渡线整体道床散铺法：1组/28d;⑷钢轨焊联：12~40个头/d;按20个头/d⑸无缝线路应力放散及锁定0.9~1.5km/d;按3月20日完成调线调坡及基标测设工作，进行工期安排。附图：天津地铁三号线高架桥整体道床轨道工程工期计划7、物资、材料供应计划工作内容负责备注吊车、板车、模板、风动道钉枪、机动搬手、撬棍、钢筋、碎设备工班2月底前全部配齐锯轨机、支撑架、防护罩、运轨小车、项目部3月15日前配齐轨检小车、经纬仪、水准仪、其它项目部3月15日前配齐钢轨、短轨枕、扣件、垫板、其它项目部3月初开始供应钢筋项目部2月26日供应仁项目部3月中旬供应8、质量保证措施⑴整体道床混凝土使用经业主认可的商品混凝土供应商提供的混凝土,作好混凝土浇筑前的施工准备。混凝土浇筑前，必须搞好技术交底工作，对所有施工机械进行一次检查，备足、备齐各种施工用料。并对模板、支第#页共15页 编号：时间：2021年x月X日书山有路勤为径，学海无涯苦作舟页码：第15页共15页架、钢筋和预埋件进行检查，同时清除模板内的垃圾、泥土和钢筋上的油污等杂物，符合要求后方能浇筑。⑵混凝土使用机械震捣密实,震捣时间为10-30秒，以混凝土开始出浆和不冒气泡为准，避免漏振，欠振和超振。⑶新旧碎接茬进行凿毛处理，清除浮渣。继续浇筑碎前，用水冲洗干净，并铺上一层灰砂比与混凝土相同的水泥砂浆。⑷混凝土结构内的各种钢筋或绑扎铁丝，不得接触模板。⑸混凝土结构内的预埋件、管道、密集群管、钢筋稠密处，均为可能导致渗漏水的薄弱之处，为混凝土浇筑的关键部位，要采取切实有效的措施，仔细施工，确保混凝土的浇筑质量。⑹严格控制泵送混凝土的坍落度、保证泵送的连续性，泵送前先用适量的与混凝土成分相同的水泥砂浆润滑输送管内壁，泵送间歇时间超过45分钟或混凝土出现离析现象时，立即用压力水清除管内的留存混凝土。⑺混凝土按规定进行养护，以防混凝土表面产生裂纹。养护期间应使混凝土表面保持湿润。⑻对混凝土拌制时间、组成材料质量及坍落度定期抽检。⑼如混凝土配合比由于外界影响而有变动时，应及时检查。⑩外观检查：混凝土构件拆模后，从其外观上检查其表面有无麻面、露筋、裂缝、蜂窝、孔洞等缺陷，预留孔道是否通畅无堵塞，如有类似情况，应及时修正。9、安全保证措施第13页共15页 编号：时间：2021年x月X日书山有路勤为径，学海无涯苦作舟页码：第15页共15页施工安全除按照国家、铁道部和天津地铁施工标准的要求执行，并由安全员监督检查外还须着重注意：⑴机具设备经进场检查、安全检查合格后，方可进场启用。⑵起重机使用时，必须按操作规程办，不超载吊装，基础稳定，钩链绳符合规定。⑶提升装置安设防止过卷、超速、超负荷或失压保护装置。安设防包闸过渡磨损的警铃和自动断电保护装置。⑷提升用钢丝绳，其规格型号，使用安全系数应符合有关规定，每日使用前必须检查，并作好记录。钢丝绳有变黑、锈皮、点触麻坑、外层钢丝绳松动、挤压等损伤时，不得使用，必须更换。钢丝绳使用后期，断丝数超过规定要求或伸长发展突然加快时，应立即更换。⑸提升设备设专人检查，作业层每天使用前都要进行检查，并做好记录。线路队每周进行一次机械设备检查,每季一次对结构焊缝、连接螺栓、钢丝绳及卡滑轮、制动及防溜装置等进行一次全面检查，发现问题及时责成专人限期整改处理，并作出记录。处理情况及时反馈。对不能按期整改或拖延整改的要做出严肃处理。⑹起吊作业专人指挥、步调一致，在吊钩活动范围内，下方不得站人，起吊设备与各种架空线间必须保持足够的安全距离。⑺各种机械设备安设安全防护罩。除机械设备值班人员外，任何人不准乱动机械设备。⑻各种压力容器、压力仪表、电气仪表以及各种调压仪表。应按规定第13页共15页 编号：时间：2021年x月X日书山有路勤为径，学海无涯苦作舟页码：第15页共15页周期送检校验。合格后方能继续使用。⑼运输设备不得人料混装，摘挂作业必须是专职连接员。（1。）运输车辆必须有气笛或喇叭。正司机操作运行，副司机随时注意了望，严禁非专职人员开车、调车和搭车。（ID上下班载人车辆要制定安全保证措施和设置防护设施。第13页共15页
