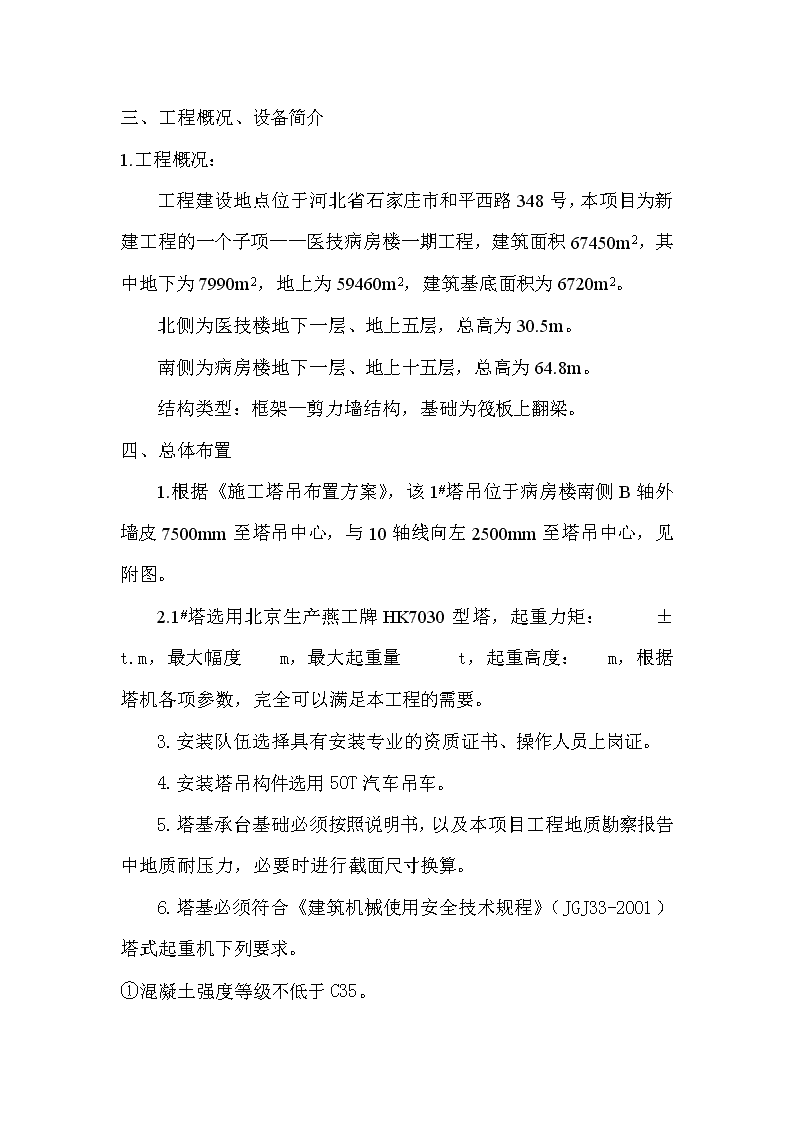

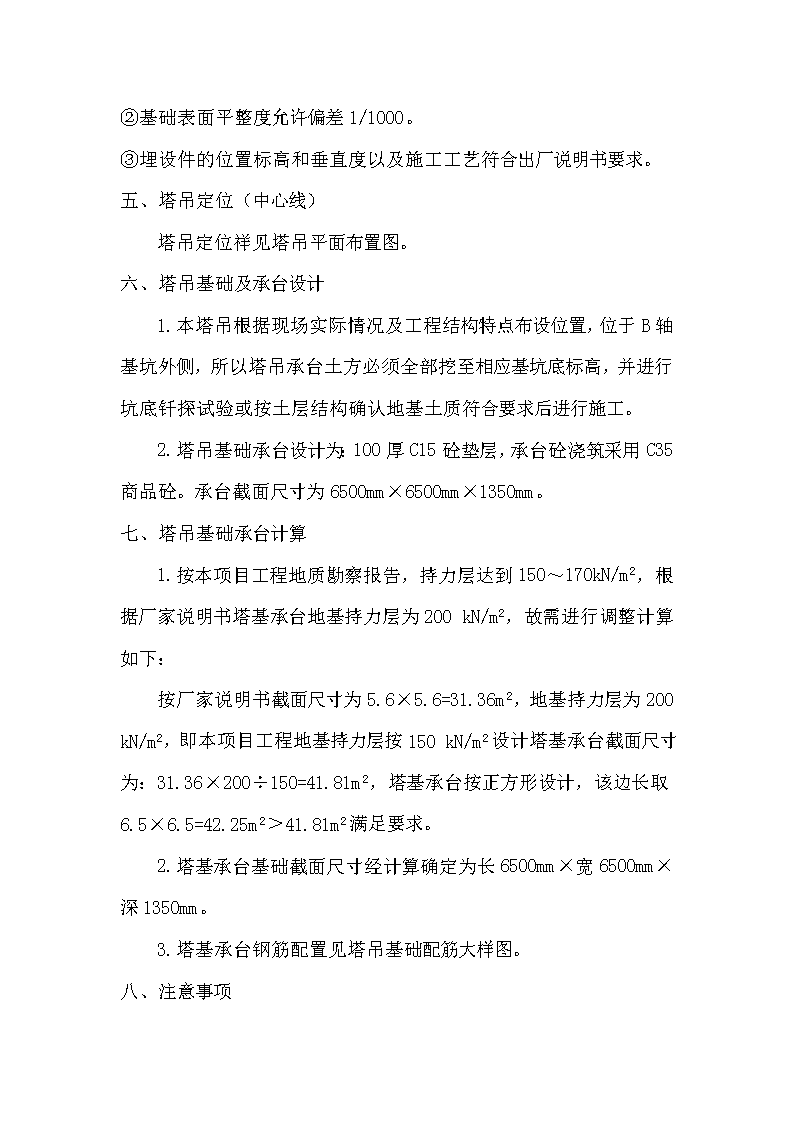

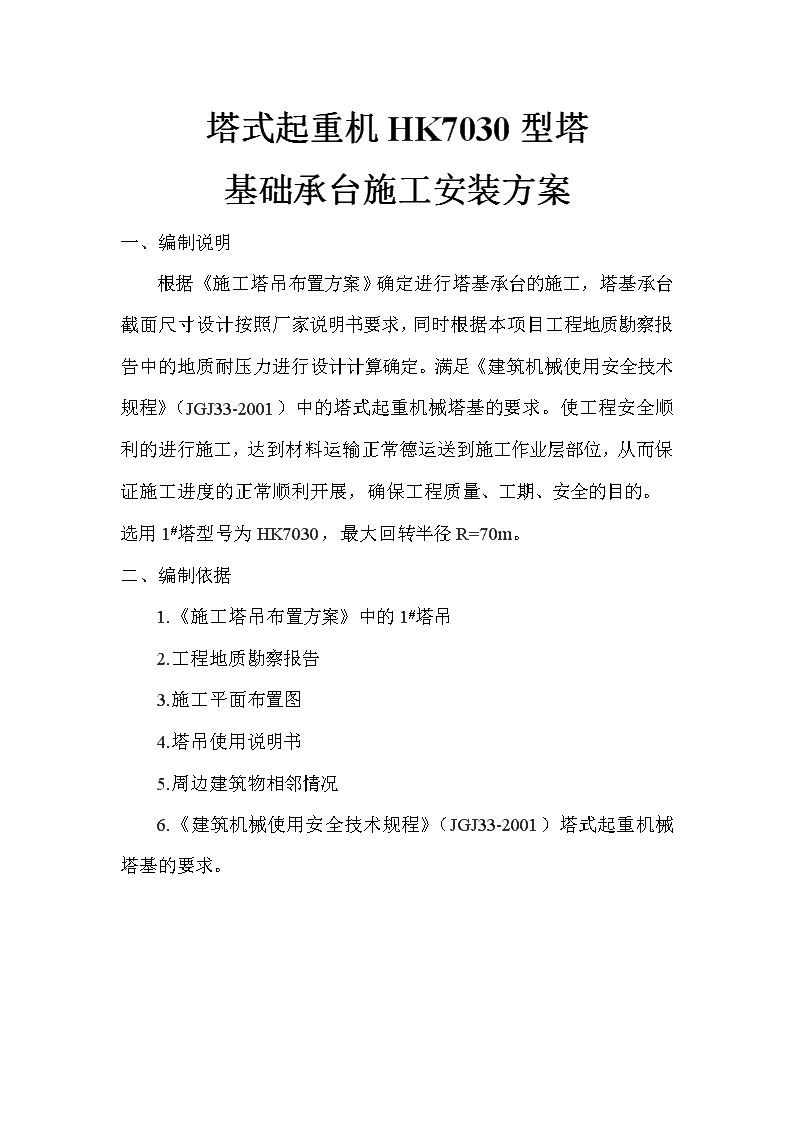

塔式起重机HK7030型塔基础承台施工安装方案一、编制说明根据《施工塔吊布置方案》确定进行塔基承台的施工，塔基承台截面尺寸设计按照厂家说明书要求，同时根据本项目工程地质勘察报告中的地质耐压力进行设计计算确定。满足《建筑机械使用安全技术规程》（JGJ33-2001）中的塔式起重机械塔基的要求。使工程安全顺利的进行施工，达到材料运输正常德运送到施工作业层部位，从而保证施工进度的正常顺利开展，确保工程质量、工期、安全的目的。选用1#塔型号为HK7030，最大回转半径R=70m。二、编制依据1.《施工塔吊布置方案》中的1#塔吊2.工程地质勘察报告3.施工平面布置图4.塔吊使用说明书5.周边建筑物相邻情况6.《建筑机械使用安全技术规程》（JGJ33-2001）塔式起重机械塔基的要求。 三、工程概况、设备简介1.工程概况：工程建设地点位于河北省石家庄市和平西路348号，本项目为新建工程的一个子项——医技病房楼一期工程，建筑面积67450m2，其中地下为7990m2，地上为59460m2，建筑基底面积为6720m2。北侧为医技楼地下一层、地上五层，总高为30.5m。南侧为病房楼地下一层、地上十五层，总高为64.8m。结构类型：框架—剪力墙结构，基础为筏板上翻梁。四、总体布置1.根据《施工塔吊布置方案》，该1#塔吊位于病房楼南侧B轴外墙皮7500mm至塔吊中心，与10轴线向左2500mm至塔吊中心，见附图。2.1#塔选用北京生产燕工牌HK7030型塔，起重力矩：±t.m，最大幅度m，最大起重量t，起重高度：m，根据塔机各项参数，完全可以满足本工程的需要。3.安装队伍选择具有安装专业的资质证书、操作人员上岗证。4.安装塔吊构件选用50T汽车吊车。5.塔基承台基础必须按照说明书，以及本项目工程地质勘察报告中地质耐压力，必要时进行截面尺寸换算。6.塔基必须符合《建筑机械使用安全技术规程》（JGJ33-2001）塔式起重机下列要求。①混凝土强度等级不低于C35。 ②基础表面平整度允许偏差1/1000。③埋设件的位置标高和垂直度以及施工工艺符合出厂说明书要求。五、塔吊定位（中心线）塔吊定位祥见塔吊平面布置图。六、塔吊基础及承台设计1.本塔吊根据现场实际情况及工程结构特点布设位置，位于B轴基坑外侧，所以塔吊承台土方必须全部挖至相应基坑底标高，并进行坑底钎探试验或按土层结构确认地基土质符合要求后进行施工。2.塔吊基础承台设计为：100厚C15砼垫层，承台砼浇筑采用C35商品砼。承台截面尺寸为6500mm×6500mm×1350mm。七、塔吊基础承台计算1.按本项目工程地质勘察报告，持力层达到150～170kN/m2，根据厂家说明书塔基承台地基持力层为200kN/m2，故需进行调整计算如下：按厂家说明书截面尺寸为5.6×5.6=31.36m2，地基持力层为200kN/m2，即本项目工程地基持力层按150kN/m2设计塔基承台截面尺寸为：31.36×200÷150=41.81m2，塔基承台按正方形设计，该边长取6.5×6.5=42.25m2＞41.81m2满足要求。2.塔基承台基础截面尺寸经计算确定为长6500mm×宽6500mm×深1350mm。3.塔基承台钢筋配置见塔吊基础配筋大样图。八、注意事项 1.塔基浇筑砼前，必须按机械设备的底座基础节安装位置、标高符合要求，底座基础节四个脚钢其标高相对误差挖至在2mm之内。2.塔基内底座基础节底板与钢筋马凳，钢筋马凳与底层钢筋之间焊接牢固。3.做防雷接地，接地电阻值不大于4Ω。4.塔基承台内的钢筋必须出厂合格证以及现场见证取样复试报告，合格方可使用。5.浇筑前必须现场挖至好商品砼坍落度，坍落度设为140～160mm为宜。6.浇筑过程中必须专人振捣，振捣时一般以砼表面不再起泡为准，分层浇筑，分层振捣，达到砼振捣密实。7.必须按规定留设砼试块，到期准时试压（注：办理手续时不可缺少的资料）8.砼浇筑完后，根据现在气温12小时可进行浇水养护，并专人负责，保持砼表面具有足够湿润度，确定砼质量。
