承台施工专项技术交底 25页

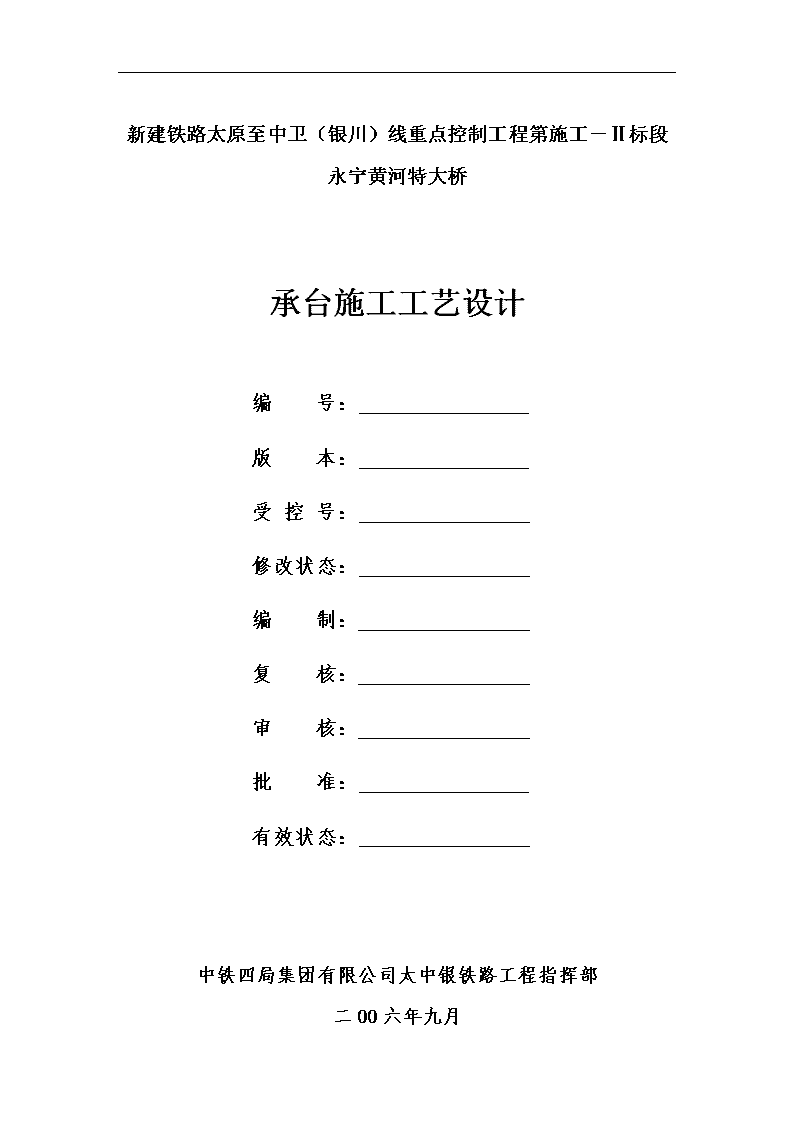

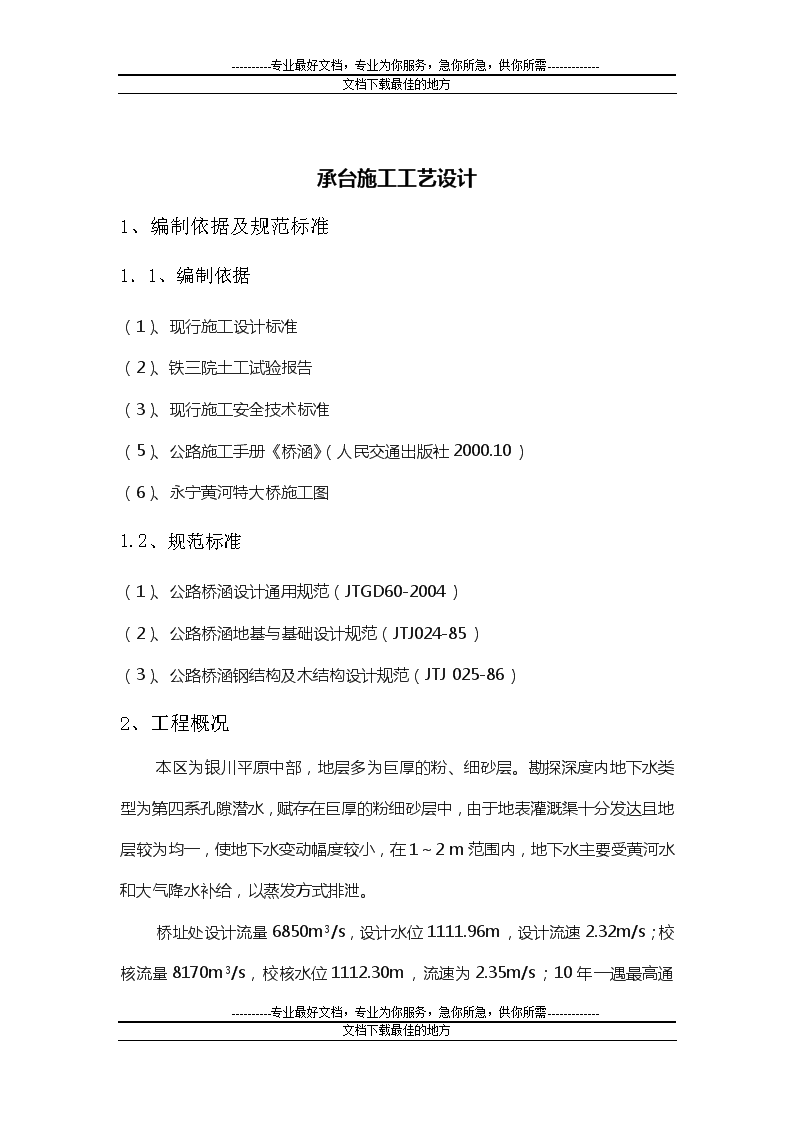

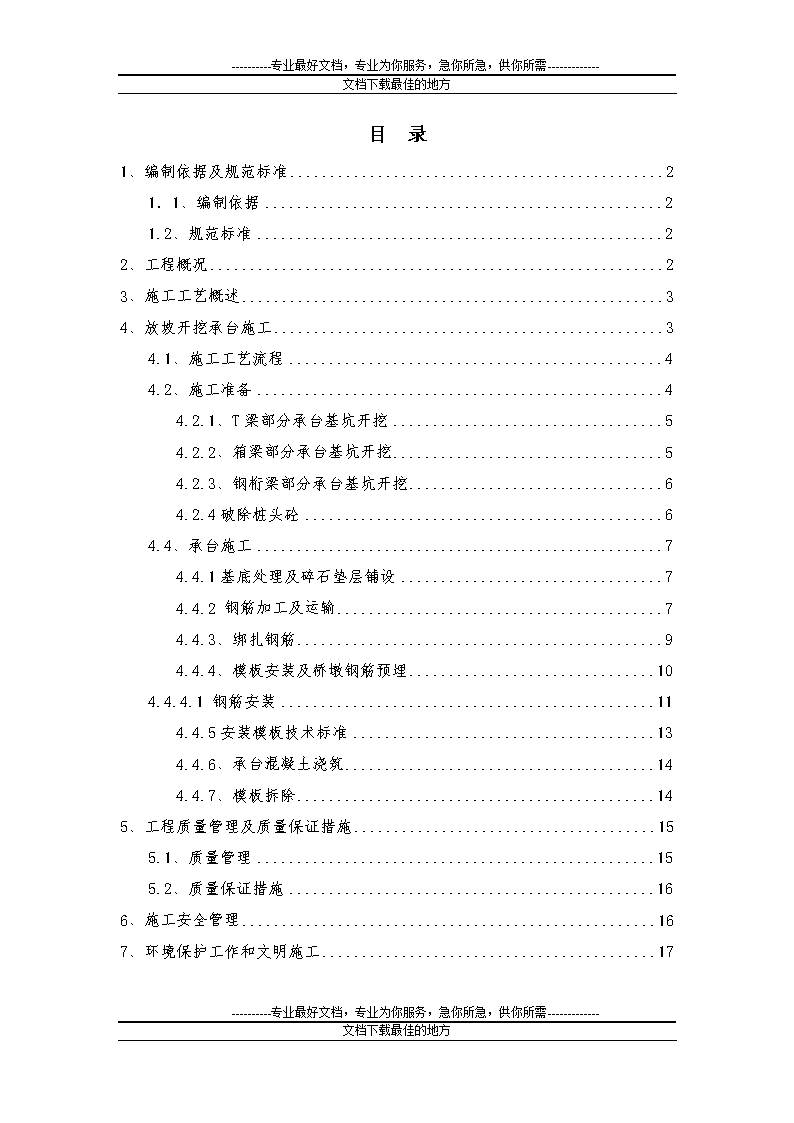

----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方新建铁路太原至中卫（银川）线重点控制工程第施工－Ⅱ标段永宁黄河特大桥承台施工工艺设计编号：版本：受控号：修改状态：编制：复核：审核：批准：有效状态：中铁四局集团有限公司太中银铁路工程指挥部二00六年九月----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方目录1、编制依据及规范标准21．1、编制依据21.2、规范标准22、工程概况23、施工工艺概述34、放坡开挖承台施工34.1、施工工艺流程44.2、施工准备44.2.1、T梁部分承台基坑开挖54.2.2、箱梁部分承台基坑开挖54.2.3、钢桁梁部分承台基坑开挖64.2.4破除桩头砼64.4、承台施工74.4.1基底处理及碎石垫层铺设74.4.2钢筋加工及运输74.4.3、绑扎钢筋94.4.4、模板安装及桥墩钢筋预埋104.4.4.1钢筋安装114.4.5安装模板技术标准134.4.6、承台混凝土浇筑144.4.7、模板拆除145、工程质量管理及质量保证措施155.1、质量管理155.2、质量保证措施166、施工安全管理167、环境保护工作和文明施工17----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方承台施工工艺设计1、编制依据及规范标准1．1、编制依据（1）、现行施工设计标准（2）、铁三院土工试验报告（3）、现行施工安全技术标准（5）、公路施工手册《桥涵》（人民交通出版社2000.10）（6）、永宁黄河特大桥施工图1.2、规范标准（1）、公路桥涵设计通用规范（JTGD60-2004）（2）、公路桥涵地基与基础设计规范（JTJ024-85）（3）、公路桥涵钢结构及木结构设计规范（JTJ025-86）2、工程概况本区为银川平原中部，地层多为巨厚的粉、细砂层。勘探深度内地下水类型为第四系孔隙潜水，赋存在巨厚的粉细砂层中，由于地表灌溉渠十分发达且地层较为均一，使地下水变动幅度较小，在1～2m范围内，地下水主要受黄河水和大气降水补给，以蒸发方式排泄。桥址处设计流量6850m3/s，设计水位1111.96m，设计流速2.32m/s；校核流量8170m3/s，校核水位1112.30m，流速为2.35m----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方/s；10年一遇最高通航水位1111.36m。全桥共83座墩，2座桥台，其中T梁部分承台48座，尺寸为9.0m×6.4m×3m（包括桥台两座为10.4m×5.0m×2m）；箱梁部分承台25座，尺寸为10.6m×10.6m×4.0m（包括箱梁与钢桁梁交界墩2座14.6m×10.6m×4.0m）；钢桁梁部分承台12座，尺寸为14.6m×14.6m×6.5m。3、施工工艺概述0＃～43＃、81＃～84＃采用放坡开挖，横向两侧防护的施工方法。62＃～75＃墩位于芦苇荡中及黄河河道中，采用钢板桩围堰施工；44＃～61＃、76＃～80＃墩位于稻田地中，便道侧采用钢管桩防护，其他三面放坡开挖。4、放坡开挖承台施工放坡开挖适用尺寸为9.0m×6.4m×3m（包括桥台两座为10.4m×5.0m×2m）且位于旱地上的承台，开挖前及承台混凝土初凝前均需进行井点降水，以保证承台在无水条件下施工，确保承台施工质量。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4.1、施工工艺流程4.2、施工准备现场人员组织到位，支护材料（槽钢、圆木桩、竹胶板）、施工人员机械到场，现场技术交底到位，开挖标高现场跟踪测量。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4.2.1、T梁部分承台基坑开挖基桩施工完毕以后根据试验室强度报告确定承台开挖施工时间。测量放出承台位置，并在承台开挖线外搭设两口降水井（见《基坑开挖施工技术交底》），采取边降水边开挖的方法施工，保证开挖面无水，防止形成流沙造成基坑坍塌。基坑采用挖掘机开挖，人工配合，开挖高程控制在承台底高程以下10～15cm左右，并保证碎石垫层顶面高程满足设计要求，四周坑角开挖0.3*0.4m水槽，靠排水坑处开挖一集水井，保证雨季基坑内保持干燥。因为基坑比较深，均在4～6m之间，所以在开挖时需要按照如下坡度施工：顺桥向按1：1，横桥靠便道一侧0.5m距离1：1放坡开挖2m深后，间隔20cm/根打入I40a钢板桩（保证埋深在2.5m以上）然后垂直开挖，在靠近电线杆侧按1：0.625放坡以保证施工安全。为保证开挖基坑时电线杆基础安全，在电线杆靠近承台部分密排打入［20a槽钢保证埋深4.0m，相互间用铁丝帮扎牢固。因下雨出现倾斜、滑塌现象，应及时在远离承台5m以外的地点每搁0.4m打入普通钢管锚杆连接槽钢加固稳定。（详见附图：4.2.1承台开挖示意图）4.2.2、箱梁部分承台基坑开挖箱梁部分承台尺寸为1060cm×1060cm×400cm，大部分承台位于稻田地中，钻孔桩采用筑岛施工，承台基础开挖前进行井点降水，在便道侧（其余边遇电杆或房屋需支护时也打设钢管桩）搭设钢管桩，钢管桩伸入承台底以下6m，承台底部以上长度5m。靠便道设置钢管桩防护，其余三面以1：1放坡开挖。布设6口降水井。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4.2.3、钢桁梁部分承台基坑开挖钢桁梁部分承台尺寸为1460cm×1460cm×650cm，拟采用钢板桩围堰施工（芦苇荡中箱梁承台也采用钢板桩围堰不封底施工）。围堰结构如下图所示。考虑承台施工空间，围堰净宽17.6m，保证承台边至钢板桩围堰内壁最小距离为1m。4.2.4破除桩头砼基坑开挖完成后，利用钢钎、风镐破除桩头，----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方桩头截断高程控制在设计桩顶以上30cm，桩头凿断后用风镐整平桩头至设计桩顶高程，保证桩身嵌入承台15cm。4.4、承台施工4.4.1基底处理及碎石垫层铺设因承台底为粉沙，需对基底进行处理，即开挖结束并破除桩头后，换填筑5～10cm厚的碎石并夯实至承台底标高作为施工承台的底模。填筑完成后应对基地砂垫层进行打夯密实，防止模板立设时发生沉降，影响模板浇筑顶面标高。如发生沉降时应及时进行支垫，确保承台设计顶部标高的准确性。4.4.2钢筋加工及运输4.4.2.1钢筋在加工弯制前应调直，并应符合下列规定：1钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净；2钢筋应平直，无局部折曲；3加工后的钢筋，表面不应有削弱钢筋截面的伤痕；4当利用冷拉方法矫直钢筋时，钢筋的矫直伸长率为：Ⅰ级钢筋不得大于2%；Ⅱ级、Ⅲ级钢筋不得大于1%。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方图4.2.2-1半圆形弯钩图4.2.2-2直角形弯钩图4.2.3箍筋末端弯钩图4.2.2-3弯起钢筋4.4.2.2钢筋的弯制和末端的弯钩应符合设计要求。当设计无要求时，应符合下列规定：1所有受拉热轧光圆钢筋的末端应作成180°的半圆形弯钩，弯钩的弯曲直径dm不得小于2.5d，钩端应留有不小于3d的直线段（图4.2.2-1）。2受拉热轧带肋（月牙肋、等高肋）钢筋的末端应采用直角形弯钩，钩端的直线段长度不应小于3d，直钩的弯曲直径dm不得小于5d（图4.2.2-2）。3弯起钢筋应弯成平滑的曲线，其曲率半径不宜小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）（图4.2.2-3）。4.4.2.3用光圆钢筋制成的箍筋，其末端应有弯钩（半圆形、直角形或斜弯钩）（图6.2.3）。弯钩的弯曲内直径应大于受力钢筋直径，且不应小于箍筋直径的2.5倍；弯钩平直部分的长度：一般结构不宜小于箍筋直径的5倍，有抗震要求的结构不应小于箍筋直径的10倍。4.4.2.4钢筋宜在常温状态下加工，不宜加热（梁体横隔板锚固钢筋若采用Ⅱ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方级钢筋，应采用热弯工艺）。弯制钢筋宜从中部开始，逐步弯向两端，弯钩应一次弯成。4.4.2.5钢筋加工的允许偏差应符合表3.2.5的规定。表3.2.5钢筋加工的允许偏差序号名称允许偏差（mm）1受力钢筋顺长度方向的全长±102弯起钢筋的弯起位置±204.4.2.6钢筋在运输、贮存过程中，应防止锈蚀、污染和避免压弯。装卸钢筋时不得从高处抛掷。钢筋（含加工完毕待安装的钢筋）应按厂名、级别、规格分批架空堆置在库（棚）内，并分类设立标牌。4.4.2.7每次改变钢筋级别、直径、焊条型号或调换焊工时，应预先用相同材料、相同焊接条件和参数，制作2个拉力试件。当试验结果均大于该级别钢筋的抗拉强度时，方可正式施焊。采用电弧搭接焊、帮条焊的接头，应逐个进行外观检查，并应符合下列规定：1用小锤敲击接头时，钢筋发出与基本钢材同样的清脆声。2电弧焊接接头的焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤，其缺陷及尺寸的允许偏差应符合表4.3.2.7的规定。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方表4.3.2.7电弧焊接钢筋接头的缺陷和尺寸偏差允许值序号名称单位允许偏差值1帮条对焊接头中心的纵向偏移mm0.5d2接头处钢筋轴线的弯折°43接头处钢筋轴线的偏移mm0.10dmm34焊缝高度mm5焊缝宽度mm6焊缝长度mm－0.50d7咬肉深度mm0.05dmm0.58在长2d的焊缝表面上，焊缝气孔及夹渣的数量和大小个2mm26注：1d为钢筋的直径（mm）；2当表中的允许偏差在同一项目内有2个值时，应按其中较严的数值进行控制。4.4.2.8冬期钢筋的闪光对焊宜在室内进行，焊接时的环境气温不宜低于0℃。钢筋应提前运入车间，焊毕后的钢筋应待完全冷却后才能运往室外。在困难条件下，对以承受静力荷载为主的钢筋，闪光对焊的环境气温可适当降低，最低不应低于－10℃。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方冬期电弧焊接时，应有防雪、防风及保温措施，并应选用韧性较好的焊条。焊接后的接头严禁立即接触冰雪。4.4.3、绑扎钢筋桩检合格后调整好桩顶钢筋，钻孔桩主筋纠正到位作好喇叭口。放出承台十字控制线（模板上下底部各弹设墨线），按施工图要求将钢筋排列标记做好，以保证成型钢筋绑扎规则。钢筋保持表面洁净，如有油污锈蚀等应清除。钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。承台钢筋帮扎完毕，由有关人组织隐蔽工程验收，并做好验收记录，交监理复查，由监理在隐蔽工程验收单上员签字后方可进行下道工序施工。4.4.4、模板安装及桥墩钢筋预埋承台模型为定型模板为防止漏浆，模型拼装前在拼缝处贴好止浆带，采用上、中、下三层拉杆对拉固定，上下两层拉杆焊接在承台上下两层钢筋网片主筋上，拉杆直径Φ20mm，模板安装后，组织人员对模板的稳定性、支撑、螺杆间距、模板的几何尺寸、拼缝、连接牢固程度等进行自检，并做好复核后的书面记录。模型尺寸及垂直度调整好后预埋桥墩钢筋，桥墩钢筋主筋焊接在上下两根“加强箍筋”上，“加强箍筋”尺寸与桥墩主筋内径相同。桥墩“加强箍筋”固定依据承台十字中心线采用槽钢横担在承台模型顶部，槽钢与桥墩钢筋及承台模型固定牢固，“加强箍筋”布置图如下图所示：----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方桥墩钢筋定位图承台及桥墩钢筋定位（槽钢横担）图承台及桥墩钢筋顺桥向每隔0.5m用φ16钢筋焊接在[20a槽钢横担上，保证承台及桥墩钢筋准确定位并固定。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4.4.4.1钢筋安装安装钢筋时，钢筋的位置和混凝土保护层的厚度，应符合设计要求。在多排钢筋之间，必要时可垫入短钢筋头或其他适当的钢垫，但短钢筋头或钢垫的端头不得伸入混凝土保护层内。安装钢筋时，应采取有效措施，确保钢筋的混凝土保护层厚度满足设计要求。为此，可在钢筋与模板之间采用垫块支垫。垫块的强度、密实度不应低于本体混凝土的设计强度和密实度。垫块应互相错开，分散布置，并不得横贯保护层的全部截面。绑扎和焊接的钢筋骨（网）架，在运输、安装和浇筑混凝土过程中不得有变形、开焊或松脱现象，并应符合下列规定：1在钢筋的交叉点处，应用直径0.7～2.0mm的铁丝，按逐点改变绕丝方向（8字形）的方式交错扎结，或按双对角线（十字形）方式扎结。2除设计有要求外，梁、柱等结构中钢筋骨架的箍筋应与主筋垂直围紧（图6.4.3）；箍筋与主筋交叉点处应以铁丝绑扎；梁柱等构件拐角处的交叉点应全部绑扎；中间平直部分的交叉点可交错扎结。图6.4.3箍筋的位置3根据安装需要可配以必要数量的架立钢筋。4当柱中竖向钢筋采用搭接接头时，角部钢筋的弯钩面应与模板成45°----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方角，其余部位钢筋的弯钩面应与模板成90°角。使用内部振动器浇筑小截面混凝土柱时，弯钩与模板的夹角不得小于15°。5柱中箍筋接头的两端应向柱内弯曲。柱中箍筋的接头应设在与柱的角部主筋相交处，并应沿竖直方向交错布置。钢筋骨（网）架宜先行预制，并应有足够的刚度，必要时可补入辅助钢筋或在钢筋的某些交叉点处焊牢，但不得在主筋上起弧。安装钢筋骨（网）架时，应保证其在模型中的正确位置，不得倾斜、扭曲，也不得变更保护层的规定厚度。在混凝土浇筑过程中安装钢筋骨（网）架时，不应妨碍浇筑工作正常进行，不应造成施工接缝。钢筋骨（网）架经预制、安装就位后，应进行检查，作出记录并妥加保护，不得在其上行走和递送材料。4.4.4.2当设计或专业施工规范无规定时，钢筋安装的允许偏差应符合表4.3.4的规定。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方表4.3.4钢筋安装的允许偏差序号名称允许偏差1钢筋总截面面积的偏差（指更换钢筋规格时）－2%2双排钢筋，其排与排间距的局部偏差±5mm3同一排中受力钢筋间距的局部偏差板、墙、大体积±20mm柱、梁±10mm4分布钢筋间距偏差±20mm5箍筋间距偏差绑扎骨架±20mm焊接骨架±10mm6弯起点的偏差（加工偏差20mm包括在内）±30mm7最外层钢筋的位置偏差C≥35mm+10mm-5mm25mm＜C＜35mm+5mm-2mmC≤25mm+3mm-1mm注：C为钢筋的混凝土保护层厚度。4.4.5安装模板技术标准4.4.5.1模板、支（拱）架的安装精度应符合设计要求。当设计无要求时，可按表4.3.5的要求进行检验。检验结果不满足要求时，应及时调整或返工。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方表4.3.5模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1轴线位置基础15尺量每边不少于2处梁、柱、板、墙、拱52表面平整度52m靠尺和塞尺不少于3处3高程基础±20测量梁、柱、板、墙、拱±54模板的侧向弯曲柱h/1000拉线尺量梁、板、墙l/15005梁、柱、板、墙、拱两模板内侧宽度+10-5尺量不少于3处6梁底模拱度+5-2拉线尺量7相邻两板表面高低差2尺量注：1h为柱高。2l为梁、板跨度。4.4.5.2浇筑混凝土前应检查模板内是否存在杂物、钢筋上是否存在油污、木模板是否用水湿润、模板之间是否存在缝隙和孔洞等，应及时清除模板内杂物或钢筋上的油污。当模板有缝隙和孔洞时，应予堵塞，不得漏浆。4.4.5.3----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方除相关专业验收标准有特殊规定外，预埋件和预留孔洞的留置允许偏差和检验方法可参照表4.3.5.3的规定执行。表4.3.5.3预埋件和预留孔洞的允许偏差和检验方法序号项目允许偏差（mm）检验方法1预留孔洞中心位置10尺量尺寸+100尺量不少于2处2预埋件中心位置3尺量4.4.6、承台混凝土浇筑承台混凝土用搅拌车运输到承台边，纵桥向两侧再用溜槽输送砼浇筑，浇筑时每30cm～40cm一层，直接浇到承台顶面。浇入时每个承台配四个插入式震动棒，振捣动作快插慢拔，每一个震动点振捣时间20~30秒，时间不宜过长，以防止造成砼离析。分层浇筑捣固时严格控制震动棒插入深度，上层振捣插入下层5~10cm，以利于上下层混凝土连成一个整体。振捣过程中，避免震动器碰击模板及钢筋，对每一部位振捣到位，使混凝土振捣密实，其标准是混凝土停止下沉，不冒气泡，表面平坦。承台混凝土浇捣完毕，表面用长尺刮平，铁板抹平。承台混凝土终凝后，上层覆盖草包或棉被，由专人负责进行浇水养生，保持混凝土表面湿润，养护期七天以上，养护期间严禁堆载重物。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4.4.7、模板拆除4.4.7.1模板的拆除期限应根据结构物特点、模板部位、混凝土所达到的强度以及混凝土与环境之间的温差来决定。现场拆除模板时间由实验部门出具书面通知确定。4.4.7.2模板的拆除应符合如下要求：1）模板的拆除应按设计的顺序进行。设计无规定时，应遵循先支后拆，后支先拆的顺序进行。2）拆模时严禁抛扔模板。3）拆除应按拟定的程序进行。一般应分几个循环拆完，拆除量开始宜从中间开始，再拆除两侧边模，再纵向对称均衡拆除，在横向应同时一起拆除。在拟定拆除程序时，应注意以下几点：a拆除前应在拆除设备上画好每次拆除量的标记。b拆除模板时，应设专人用直尺丈量承台外围尺寸和墩台变化情况并详细记录。另设专人观察是否有裂缝、跑浆现象。4）不允许采用猛烈敲打然后强扭等方法拆除模板。5）模板拆除后，应及时对其进行维修整理，并分类妥善存放。5、工程质量管理及质量保证措施5.1、质量管理遵循全面质量管理的基本观点和方法，开展全员、全过程的质量管理活动，建立施工质量保证体系。施工质量保证体系见下图。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方（1）、质检指挥部设立安质环保部，作业组设立质检员，实行分极质量管理制度。每道工序都必须经过作业班组质检员自检，班组间质检员互检，质检工程师专检，在自检、互检、专检的基础上，交监理工程师检查、签认合格后，方可进入下道工序施工。指挥部质检工程师配备与其职责相匹配的质检仪器、设备工具和书籍，为其履行职责提供充分的硬件条件。（2）、试验：指挥部设立工地试验室，并为试验室配备与其使命相适应的仪器、设备，保证满足工程试验需要。试验室严把施工材料进场关和过程试验、检查关。任何施工材料进场前必须携带厂家出具的产品质量合格证及相关技术文件，经试验室在现场按照有关试验规程要求抽检合格，并取得监理工程师签证后，方可进场使用；同时严格执行试验规程，确保每项工程开工前有标准试验，施工中有试验检查，完工后有真实、完整、准确的试验数据，以充分反映结构物实体的本来质量状况。　　（3）、测量：指挥部设立工程部测量队，配备全站仪、水准仪等测量仪器设备，以满足本工程所需。测量队负责控制测量和施工放样测量工作。5.2、质量保证措施（1）、指挥部在工程开工前，由总工程师主持召开由各级技术人员以及各相关施工班组操作人员参加的技术交底会议，并下发正式的技术交底文件以及技术交底相关资料，并对施工过程中重点、难点以及关键工序作特别交底。（2）、提高全员业务素质，增强质量意识，调动职工积极性，人人各司其职，用全员的工作质量来确保工程质量；确立创优秀工程目标，积极开展争创优秀工程活动。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方（3）、建立以指挥长为工程质量第一责任人的工程质量管理机构,和以总工程师负责的工程技术、质检、试验、测量四位一体的质量保证体系，严格施工过程中的质量控制；同时为质检、试验、测量体系配备职业道德良好、工作态度认真、责任心强和技术水平高的工程技术人员从人员素质上保证工程质量。（4）、实行全员工程质量岗位责任制，明确每个职工自身工作范围内在工程质量方面的责任、权利和利益，重奖优质、严惩劣质，确保每个职工的工作质量，以此来保证工程质量。（5）、严格施工过程质量控制工作，确保工程质量。组织有关人员认真学习、会审设计图纸，充分理解设计意图；严格按照设计图纸、招标文件、施工技术规范、施工工艺、施工操作规程及监理工程师指令组织施工。作到各项目开工前有详细的施工方案、方法和技术交底，施工操作有施工工艺和操作规程作指导，技术、质量指标有图纸、招标文件、规范和监理工程师的指令，施工过程中有完整的检查签证表格、施工日记、和施工总结做记录。6、施工安全管理指挥部由一位副经理分管安全，各作业队有一名副队长抓安全(并设专职安全员2~3人)，施工班组设兼职安全员，齐抓共管。建立健全各工种、各施工环境下的施工安全规章制度，做好上岗前职工安全施工培训工作；特殊工种必须持安全考核证上岗，严禁无证操作及违章作业，违者重罚；进入施工现场的全体员工坚决做到“三不伤害”。（1）、加强与当地气象部门之间的联系，做好各种施工机具设备的安全防护工作。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方（2）、施工人员上班时必须佩带足够安全防护用品。（3）、电房、发电房、油库、材料库房应配备足够的消防用品（如灭火器等）防止火灾发生。（4）、夜间施工时，必须配置好足够的照明设施，并在危险处设隔离栅、防护网及明显的标志。（5）、用电设备使用的电缆线应定期检查，接头必须牢靠，保证不漏电。（6）、关心职工生活，做好而劣气候条件下的安全防护工作。（7）、非施工人员不得随意进入施工区域，外来参观人员必须有施工人员陪同方可入场。（8）、实行安全工作一票否决制，确保施工万无一失，把事故隐患消灭在萌芽状态。（9）、各工种严格遵循相关机械及工种安全操作规程；（10）、施工用电及高压线附近施工参见《高压线附近安全施工专项交底》；7、环境保护工作和文明施工指挥部将严格按照招投标文件及当地环境保护部门要求做好施工过程中环境保护和文明施工工作。（1）指挥部建立相应机构及规章制度，专人专项随时检查和定期组织大检查，环境保护和文明施工工作与项目经理部及各作业队效益挂钩，奖优罚劣。（2）强教育宣传工作，提高职工的文明施工和环保意识。（3）油库、机械设备维修站及生产区，必须加强管理，废水、废油、生活区垃圾、废弃砼、开挖弃土等不可随意丢弃，要运送到业主指定地点。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方（4）施工组织设计、施工方案及施工工艺涉及环保工作的，必须获得监理工程师批准认可后，方可施工。（5）对施工便道、生产区、生活区、地面撒水养护、防止扬尘污染环境。钢筋工程质量通病原因分析及预防措施表通病现象原因分析预防措施1.钢筋锈蚀保管不善1.对颗粒状或片状老锈必须清除；2.钢筋除锈后仍留有麻点者，严禁按原规格使用；3.进场后加强保管，钢筋堆放处要下垫上盖。2.钢筋接头的连接方法和接头数量及布置不符合要求技术交底不细、工艺控制有误、标准不清、把关不严1.严格技术交底及工艺控制；2.合理配料，防止接头集中；3.正确理解规范中规定的同一截面的含义。3.钢筋网中主副筋放反1.认真看清图纸，并向操作人员进行书面的技术交底，复杂部位应附有施工草图；2.加强质量检查，认真做好隐蔽工程检验记录。4.钢筋位置不对及产生变形1.认真按照施工操作规程及图纸要求施工，并加强自检、互检、交接检；2.控制混凝土的浇灌、振捣成型方法，防止钢筋产生过大变形和错位。5.接头尺寸偏差过大1.绑条长度符合施工规范，绑条沿接头中心线纵向位移不大于0.5d，接头处弯折不大于4°；钢筋轴线位移不大于0.1d且不大于3mm；2.焊缝长度沿绑条或搭接长度满焊，最大误差0.5d。1.焊缝尺寸不足1.按照设计图的规定进行检查；2.图上无标注和要求时，检查焊件尺寸，焊缝宽度不小于0.7d，；焊缝厚度不小于0.3d。7.电弧烧伤钢筋表面，造成钢筋断面局部削弱，或对钢筋产生脆化作用1.防止带电金属与钢筋接触产生电弧；2.不准在非焊区引弧；3.地线与钢筋接触要良好牢固。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方操作人员责任心不强,质检人员检验不及时8.焊缝中有气孔1.焊条受潮、药皮开裂、剥落以及焊芯锈蚀的焊条均不准使用；2.焊接区应洁净；3.适当加大焊接电流，降低焊接速度，使焊缝金属中气体完全外逸；4.雨雪天不准在露天作业。9.闪光对焊接头未焊透，接头处有横向裂纹1.直径较小钢筋不宜采用闪光对焊；2.重视预热作用，掌握预热操作技术要点，扩大加热区域，减小温度梯度；3.选择合适的对焊参数和烧化留量，采用“慢→快→更快”的加速烧化速度。混凝土工程质量通病原因分析及预防措施表通病现象原因分析预防措施1.混凝土表面缺浆、粗糙、凸凹不平。1.模板表面在混凝土浇筑前未清理干净，拆模时混凝土表面被粘损；2.未全部使用钢模板，夹杂其他类型模板；3.模板表面脱模剂涂刷不均匀，造成混凝土拆模时发生粘模；4.模板拼缝处不够严密，混凝土浇筑时模板缝处砂浆流走；5.混凝土振捣不够，混凝土中空气未排除干净。1.模板表面认真清理，不得沾有干硬水泥砂浆等杂物；2.全部使用钢模板；3.混凝土脱模剂涂刷均匀，不得漏刷；4.振捣必须按操作规程分层均匀振捣密实，严防漏捣，振捣手在振捣时掌握好止振的标准：混凝土表面不再有气泡冒出。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方2.混凝土局部酥松，石子间几乎没有砂浆，出现空隙，形成蜂窝状的孔洞。1.混凝土配比不准，原材料计量错误；2.混凝土未能充分搅拌，和易性差，无法振捣密实；3.未按操作规程浇筑混凝土，下料不当，发生石子与砂浆分离造成离析；4.漏振造成蜂窝；5.模板上有大孔洞，混凝土浇筑时发生严重漏浆造成蜂窝。1.采用电子自动计量拌和站拌料，每盘出料均检查混凝土和易性；混凝土拌和时间应满足其拌和时间的最小规定；2.混凝土下料高度超过两米以上应使用串筒或滑槽；3.混凝土分层厚度严格控制在30厘米之内；振捣时振捣器移动半径不大于规定范围；振捣手进行搭接式分段，避免漏振；4.仔细检查模板，并在混凝土浇筑时加强现场检查。3混凝土结构直边处、棱角处局部掉落，有缺陷。1混凝土浇筑后养护不好，边角处水分散失严重，造成局部强度低，在拆模时造成前述现象；2模板在折角处设计不合理，拆模时对混凝土角产生巨大应力；3拆模时野蛮施工，边角处受外力撞击；4成品保护不当，被车或其他机械刮伤。1加强养护工作，保证混凝土强度均匀增长；2设计模板时，将直角处设计成圆角或略大于90度；3拆模时精心操作，象爱护自己的眼睛一样爱护结构物；4按成品防护措施防护，防止意外伤害。----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方
